Куртка для яхтингу
Формула / Реферат

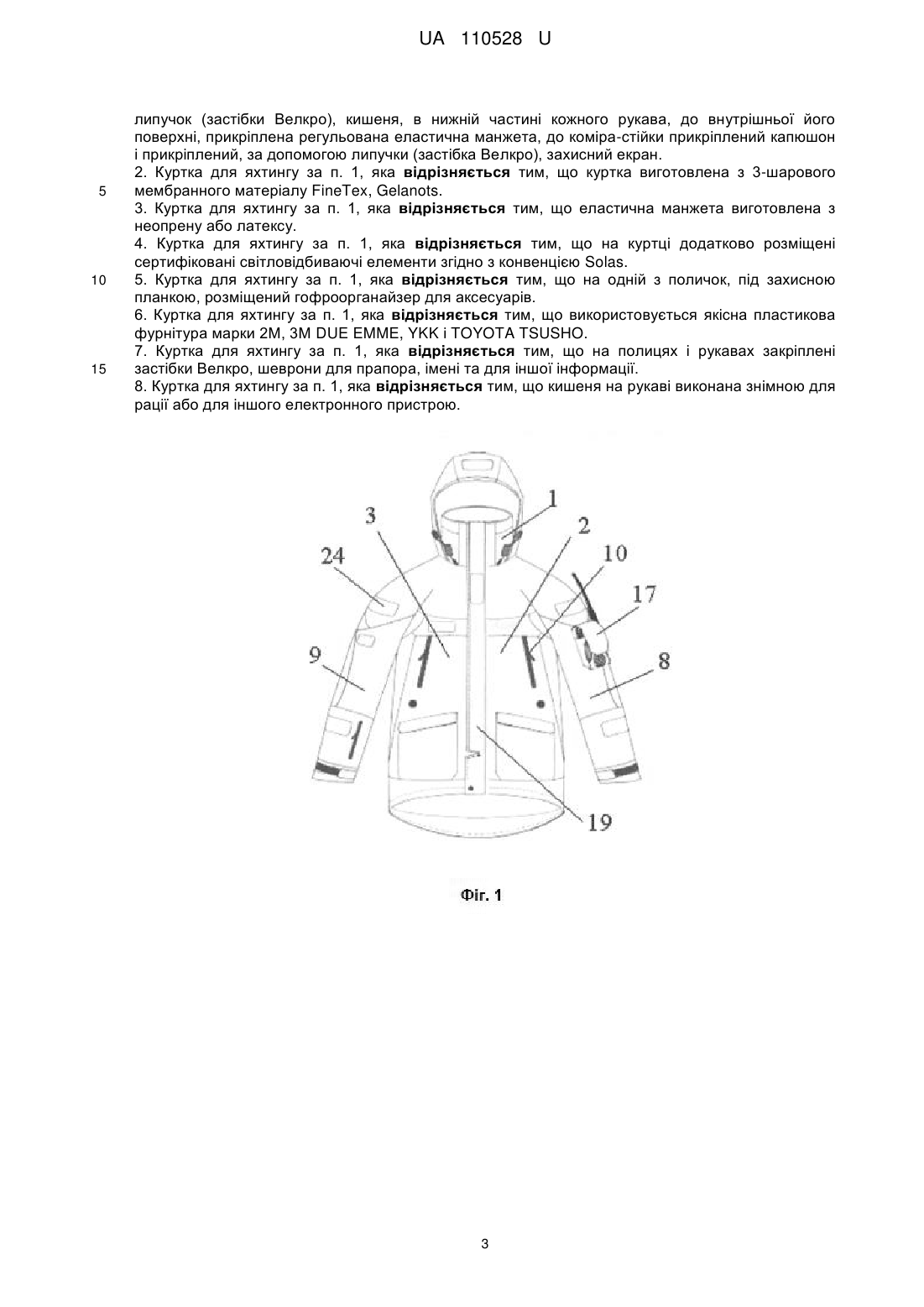

1. Куртка для яхтингу, містить, комір-стійку, спинку і рукава, полички, з'єднані між собою застібкою "блискавка", яка відрізняється тим, що краї кожної з поличок мають внутрішню і зовнішню вертикальні планки, виконані з можливістю перекриття над "блискавкою" і кріплення планок за допомогою липучок (застібка Велкро) або кнопок між собою, при цьому кромка внутрішньої планки виконана з відворотом, в нижній частині зовнішня вертикальна планка має щонайменше одну ділянку утвореного частковим її розрізом, при цьому кожен з цих ділянок виконані з можливістю його завороту і кріплення за допомогою липучки до внутрішньої поверхні верхньої вертикальної планки, у верхній частини поличок утворені прорізні кишені з бризкозахищеним застібкою "блискавка", на нижніх частинах поличок утворені накладні кишені закриті зверху планкою, що перекриває його отвір, а кромка кишені виконана з відворотом, на одному з рукавів, в нижній частині, виконаний прорізна кишеня з бризкозахищеним застібкою "блискавка », у верхній частині щонайменше одного рукава виконаний знімний, за допомогою липучок (застібки Велкро), кишеня, в нижній частині кожного рукава, до внутрішньої його поверхні прикріплена регульована еластична манжета, до коміра-стійки прикріплений капюшон і прикріплений, за допомогою липучки (застібка Велкро) захисний екран.
2. Куртка для яхтингу за п. 1, яка відрізняється тим, що куртка виготовлена з 3-х шарового мембранного матеріалу FineTex, Gelanots.
3. Куртка для яхтингу за п. 1, яка відрізняється тим, що еластична манжета виготовлена з неопрену або латексу
4. Куртка для яхтингу за п. 1, яка відрізняється тим, що на куртці додатково розміщені сертифіковані світловідбиваючі елементи згідно з конвенцією Solas.
5. Куртка для яхтингу за п. 1, яка відрізняється тим, що на одній з поличок, під захисною планкою, розміщений гофроорганайзер для аксесуарів;
6. Куртка для яхтингу за п. 1, яка відрізняється тим, що використовується якісна пластикова фурнітура марки 2М, 3М DUE EMME, YKK і TOYOTA TSUSHO .
7. Куртка для яхтингу за п. 1, яка відрізняється тим, що на полицях і рукавах закріплені (застібки Велкро) шеврони для прапора, імені та для іншої інформації.
8. Куртка для яхтингу за п. 1, яка відрізняється тим, що кишеня на рукаві виконаний знімним для рації або для іншої електронного пристрою.
Текст

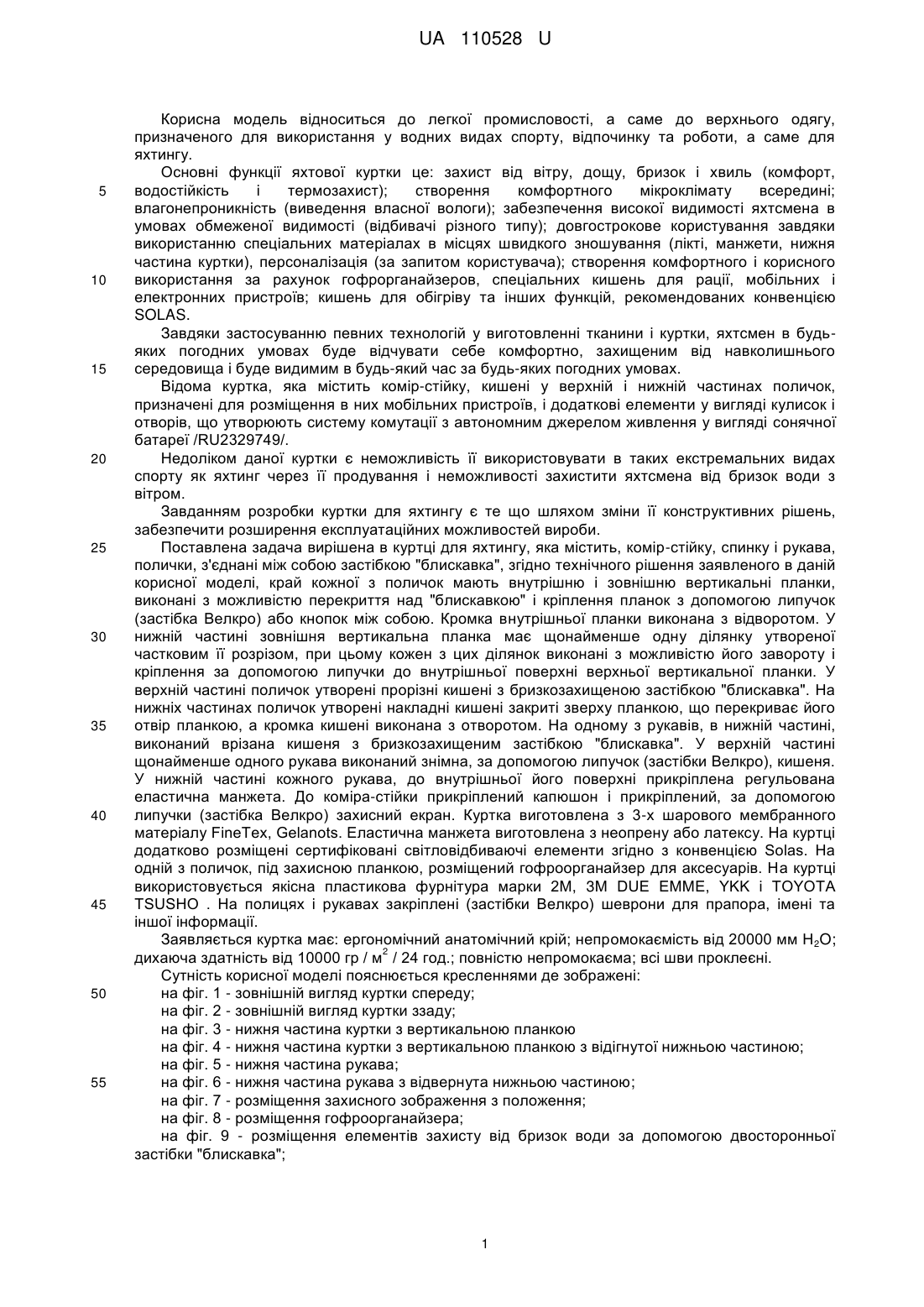

Реферат: UA 110528 U UA 110528 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до легкої промисловості, а саме до верхнього одягу, призначеного для використання у водних видах спорту, відпочинку та роботи, а саме для яхтингу. Основні функції яхтової куртки це: захист від вітру, дощу, бризок і хвиль (комфорт, водостійкість і термозахист); створення комфортного мікроклімату всередині; влагонепроникність (виведення власної вологи); забезпечення високої видимості яхтсмена в умовах обмеженої видимості (відбивачі різного типу); довгострокове користування завдяки використанню спеціальних матеріалах в місцях швидкого зношування (лікті, манжети, нижня частина куртки), персоналізація (за запитом користувача); створення комфортного і корисного використання за рахунок гофрорганайзеров, спеціальних кишень для рації, мобільних і електронних пристроїв; кишень для обігріву та інших функцій, рекомендованих конвенцією SOLAS. Завдяки застосуванню певних технологій у виготовленні тканини і куртки, яхтсмен в будьяких погодних умовах буде відчувати себе комфортно, захищеним від навколишнього середовища і буде видимим в будь-який час за будь-яких погодних умовах. Відома куртка, яка містить комір-стійку, кишені у верхній і нижній частинах поличок, призначені для розміщення в них мобільних пристроїв, і додаткові елементи у вигляді кулисок і отворів, що утворюють систему комутації з автономним джерелом живлення у вигляді сонячної батареї /RU2329749/. Недоліком даної куртки є неможливість її використовувати в таких екстремальних видах спорту як яхтинг через її продування і неможливості захистити яхтсмена від бризок води з вітром. Завданням розробки куртки для яхтингу є те що шляхом зміни її конструктивних рішень, забезпечити розширення експлуатаційних можливостей вироби. Поставлена задача вирішена в куртці для яхтингу, яка містить, комір-стійку, спинку і рукава, полички, з'єднані між собою застібкою "блискавка", згідно технічного рішення заявленого в даній корисної моделі, край кожної з поличок мають внутрішню і зовнішню вертикальні планки, виконані з можливістю перекриття над "блискавкою" і кріплення планок з допомогою липучок (застібка Велкро) або кнопок між собою. Кромка внутрішньої планки виконана з відворотом. У нижній частині зовнішня вертикальна планка має щонайменше одну ділянку утвореної частковим її розрізом, при цьому кожен з цих ділянок виконані з можливістю його завороту і кріплення за допомогою липучки до внутрішньої поверхні верхньої вертикальної планки. У верхній частині поличок утворені прорізні кишені з бризкозахищеною застібкою "блискавка". На нижніх частинах поличок утворені накладні кишені закриті зверху планкою, що перекриває його отвір планкою, а кромка кишені виконана з отворотом. На одному з рукавів, в нижній частині, виконаний врізана кишеня з бризкозахищеним застібкою "блискавка". У верхній частині щонайменше одного рукава виконаний знімна, за допомогою липучок (застібки Велкро), кишеня. У нижній частині кожного рукава, до внутрішньої його поверхні прикріплена регульована еластична манжета. До коміра-стійки прикріплений капюшон і прикріплений, за допомогою липучки (застібка Велкро) захисний екран. Куртка виготовлена з 3-х шарового мембранного матеріалу FineTex, Gelanots. Еластична манжета виготовлена з неопрену або латексу. На куртці додатково розміщені сертифіковані світловідбиваючі елементи згідно з конвенцією Solas. На одній з поличок, під захисною планкою, розміщений гофроорганайзер для аксесуарів. На куртці використовується якісна пластикова фурнітура марки 2М, 3М DUE EMME, YKK і TOYOTA TSUSHO . На полицях і рукавах закріплені (застібки Велкро) шеврони для прапора, імені та іншої інформації. Заявляється куртка має: ергономічний анатомічний крій; непромокаємість від 20000 мм H2O; 2 дихаюча здатність від 10000 гр / м / 24 год.; повністю непромокаєма; всі шви проклеєні. Сутність корисної моделі пояснюється кресленнями де зображені: на фіг. 1 - зовнішній вигляд куртки спереду; на фіг. 2 - зовнішній вигляд куртки ззаду; на фіг. 3 - нижня частина куртки з вертикальною планкою на фіг. 4 - нижня частина куртки з вертикальною планкою з відігнутої нижньою частиною; на фіг. 5 - нижня частина рукава; на фіг. 6 - нижня частина рукава з відвернута нижньою частиною; на фіг. 7 - розміщення захисного зображення з положення; на фіг. 8 - розміщення гофроорганайзера; на фіг. 9 - розміщення елементів захисту від бризок води за допомогою двосторонньої застібки "блискавка"; 1 UA 110528 U 5 10 15 20 25 30 35 40 45 Куртка, що заявляється, містить (див. фігури 1…9) комір-стійку 1, утеплена матеріалами Polartec Classic 300, спинку 7, що має подовжену задню частину типу "пінгвін" і пошита з Cordura, яка захищає від вітру і забезпечує комфорт в сидячому положенні, та захищає від пошкодження і бруду. А також містить рукава 8, 9, полички 2, 3, з'єднані між собою застібкою "блискавка" 4, (наприклад марки марки 2М, 3М DUE ЕММЕ, YKK і TOYOTA TSUSHO). Краї поличок 3, 2 мають відповідно внутрішню 5 і зовнішню 19 вертикальні планки, виконані з можливістю перекриття над "блискавкою" 4 і кріплення планок за допомогою липучок (застібка Велкро) або кнопок між собою. Кромка внутрішньої 5 планки виконана з відворотом 6 (для запобігання потрапляння бризок води), а в нижній частині зовнішня вертикальна планка 19 має щонайменше одну ділянку 20, утвореного частковим її розрізом. Кожен з цих ділянок виконані з можливістю його завороту і кріплення за допомогою липучки до внутрішньої поверхні зовнішньої вертикальної планки 19. У верхній частині поличок 2, 3 утворені прорізні кишені 10 з бризкозахищеною застібкою "блискавка". Вони утеплені матеріалом Polartec для зігрівання рук. На нижніх частинах поличок 2, 3 утворені накладні кишені 11 закриті зверху перекриває його отвір планкою 13, а кромка кишені виконана з відворотом 14. На одному з рукавів, наприклад правом 9, в його нижній частині, виконана врізна кишеня 15 з бризкозахищеною застібкою "блискавка". У верхній частині щонайменше одного рукава виконаний знімний, за допомогою липучок (застібка Велкро), кишеня 17 для розміщення наприклад рації. Нижня частина кожного рукава 8,9 виконана регульованою, з матеріалу Cordura, що дозволяє збільшити зносостійкість рукава і покращує естетичний вигляд, і має напівкруглу подовжену форму, захищає руки від вітру. На ліктьовій частині рукавів використовується накладка з матеріалу Cordura, що захищає від пошкодження і забруднень. У нижній частині кожного рукава 8, 9, до внутрішньої його поверхні, прикріплена регульована еластична манжета 18. Вона зроблена з неопрена або латексу, який дуже приємний тілу, забезпечує щільне, комфортне прилягання до руки, що створює додатковий захист від вітру і води, таким чином забезпечуючи тепло і комфорт. До коміра-стійки 1 прикріплений, капюшон 21 з повною 3D регулюванням (за допомогою відповідного шнура) розміру з додатковим захистом від вітру. До коміра-стійки 1 або капюшона 21 прикріплений знімний захисний екран 22. Це забезпечує додатковий захист особи. Його внутрішня частина зроблена з флісу, яка забезпечує комфорт особі. Куртка виготовлена з 3-х шарового мембранного матеріалу FineTex, Gelanots. Еластична манжета 18 виготовлена з неопрену або латексу. На куртці, в різних його частинах, додатково розміщені сертифіковані світловідбиваючі елементи 24, що відповідають вимогам SOLAS, які підвищують безпеку яхтсмена. Кут відображення понад 200 градусів. На полицях 2, 3, під захисною планкою 25, розміщений гофроорганайзер 26 для аксесуарів. На внутрішній поверхні куртці розташовані: суха кишеня для смартфона і документів; спеціальна кишеня для балаклави. У деяких кишенях передбачені спеціальні петлі, наприклад для ключів та інших дрібних речей. Куртка використовується наступним чином. Після надяганні куртки зводяться полички 2, 3 і блискавкою 4 вони з'єднуються один з одним, з подальшим її перекриттям спочатку планкою 5, а потім планкою 19. При цьому попередньо, при необхідності, до коміра-стійки 1 з капюшоном 21 кріпиться захисний екран 22. Він може кріпитися як спереду так і ззаду. А на зап'ясті закріплюють еластичні манжети 18 і нижню частину рукава 8, 9. В знімний кишені 17 на рукаві, при необхідності, вставляють наприклад рацію або інший електронний пристрій. Якщо яхтсмену необхідно зручно сісти, то йому слід від'єднати нижній ділянку 20 вертикальної планки 19. При цьому ділянка 20 необхідно загорнути і прикріпити за допомогою липучки до внутрішній стороні вертикальної планки 19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Куртка для яхтингу, що містить, комір-стійку спинку і рукави, полички, з'єднані між собою застібкою "блискавка", яка відрізняється тим, що краї кожної з поличок мають внутрішню і зовнішню вертикальні планки, виконані з можливістю перекриття над "блискавкою", і кріплення планок за допомогою липучок (застібка Велкро) або кнопок між собою, при цьому кромка внутрішньої планки виконана з відворотом, в нижній частині зовнішня вертикальна планка має щонайменше одну ділянку, утворену частковим її розрізом, при цьому кожна з цих ділянок виконана з можливістю його завороту і кріплення за допомогою липучки до внутрішньої поверхні верхньої вертикальної планки, у верхній частини поличок утворені прорізні кишені з бризкозахищеною застібкою "блискавка", на нижніх частинах поличок утворені накладні кишені, закриті зверху планкою, що перекриває його отвір, а кромка кишені виконана з відворотом, на одному з рукавів, в нижній частині, виконана прорізна кишеня з бризкозахищеною застібкою "блискавка", у верхній частині щонайменше одного рукава виконана знімною, за допомогою 2 UA 110528 U 5 10 15 липучок (застібки Велкро), кишеня, в нижній частині кожного рукава, до внутрішньої його поверхні, прикріплена регульована еластична манжета, до коміра-стійки прикріплений капюшон і прикріплений, за допомогою липучки (застібка Велкро), захисний екран. 2. Куртка для яхтингу за п. 1, яка відрізняється тим, що куртка виготовлена з 3-шарового мембранного матеріалу FineTex, Gelanots. 3. Куртка для яхтингу за п. 1, яка відрізняється тим, що еластична манжета виготовлена з неопрену або латексу. 4. Куртка для яхтингу за п. 1, яка відрізняється тим, що на куртці додатково розміщені сертифіковані світловідбиваючі елементи згідно з конвенцією Solas. 5. Куртка для яхтингу за п. 1, яка відрізняється тим, що на одній з поличок, під захисною планкою, розміщений гофроорганайзер для аксесуарів. 6. Куртка для яхтингу за п. 1, яка відрізняється тим, що використовується якісна пластикова фурнітура марки 2М, 3М DUE EMME, YKK і TOYOTA TSUSHO. 7. Куртка для яхтингу за п. 1, яка відрізняється тим, що на полицях і рукавах закріплені застібки Велкро, шеврони для прапора, імені та для іншої інформації. 8. Куртка для яхтингу за п. 1, яка відрізняється тим, що кишеня на рукаві виконана знімною для рації або для іншого електронного пристрою. 3 UA 110528 U 4 UA 110528 U 5 UA 110528 U 6 UA 110528 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A41D 1/02
