Теплозахисна куртка
Номер патенту: 65531
Опубліковано: 12.12.2011
Автори: Зав`ялова Олена Леонідівна, Колеснікова Валентина Василівна, Костенко Віктор Климентович
Формула / Реферат
Теплозахисна куртка, яка включає теплоізоляційну й теплознімну частину, що складається з охолоджувальних елементів, розміщених у кишенях із зовнішньою поліетиленовою ґратчастою стінкою, яка має лицьову й спинну сторони, яка відрізняється тим, що додатково оснащена металізованим променевідбивним шаром, розташованим між теплоізоляційною й теплознімною частинами, з'єднаним із внутрішньою поліетиленовою ґратчастою стінкою кишені для охолоджувальних елементів, причому вона виконана із цільними лицьовою й спинною сторонами, остання з яких має подовжені бічні елементи, які закріплені на лицьовій стороні за допомогою застібок-липучок.
Текст

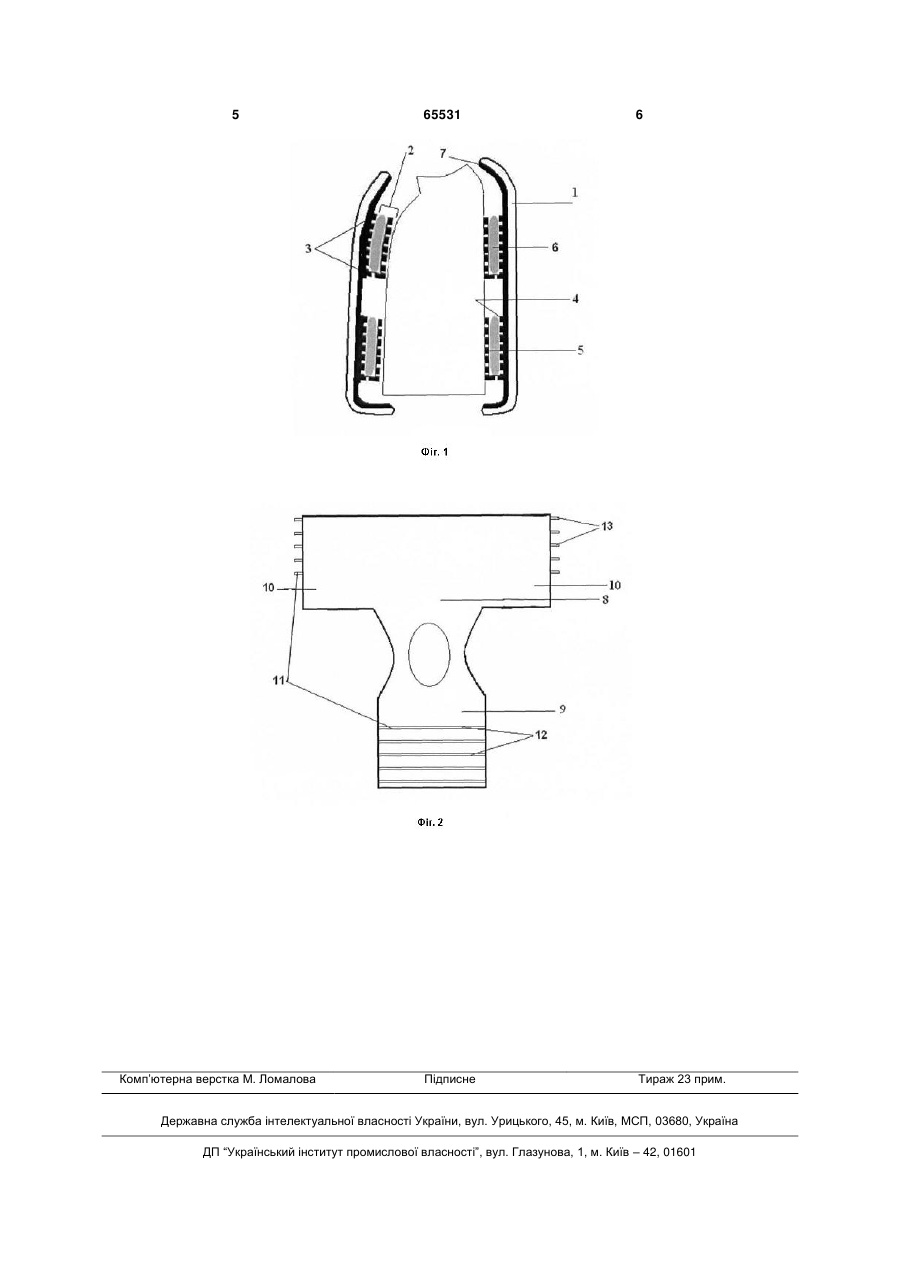

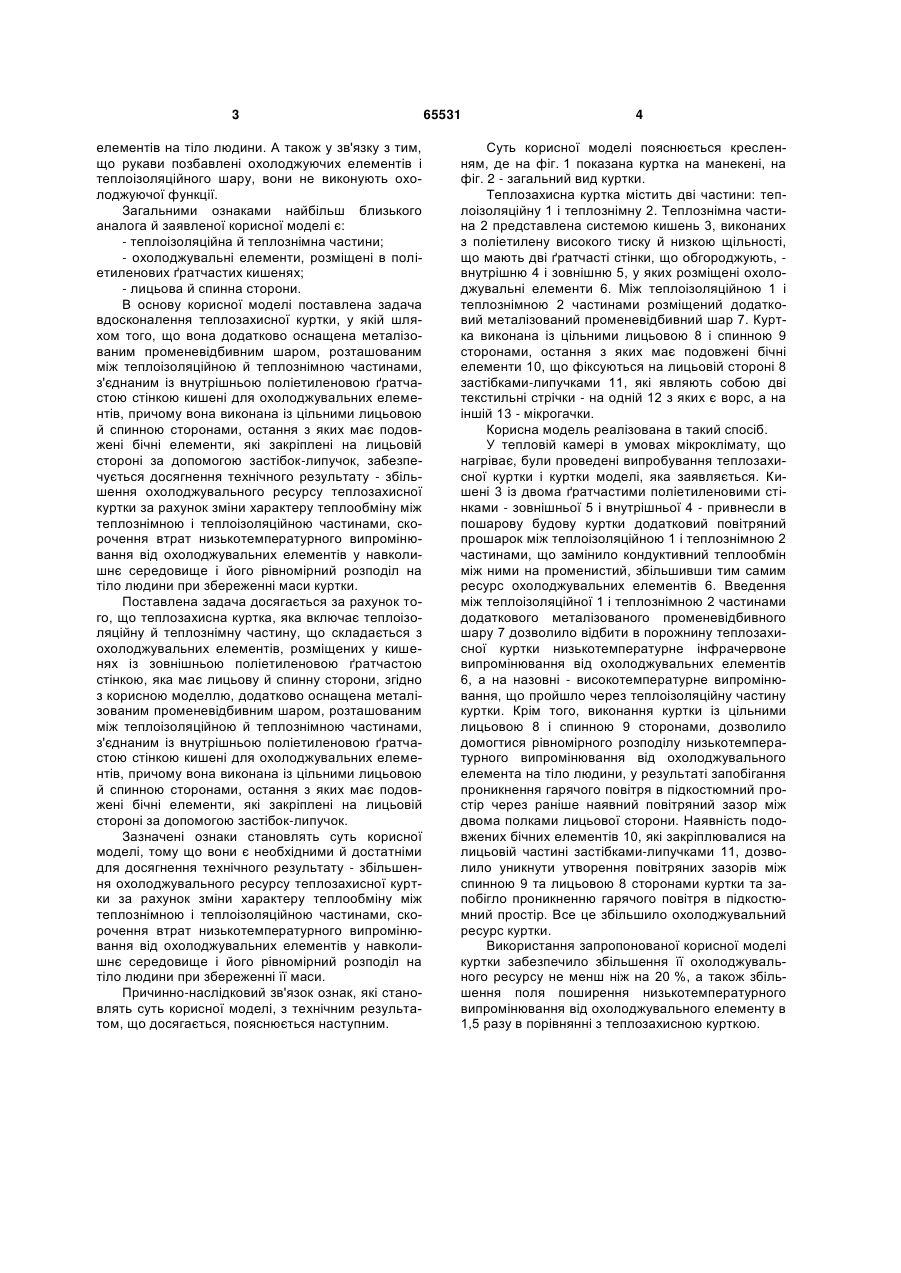

Теплозахисна куртка, яка включає теплоізоляційну й теплознімну частину, що складається з охолоджувальних елементів, розміщених у кише 3 елементів на тіло людини. А також у зв'язку з тим, що рукави позбавлені охолоджуючих елементів і теплоізоляційного шару, вони не виконують охолоджуючої функції. Загальними ознаками найбільш близького аналога й заявленої корисної моделі є: - теплоізоляційна й теплознімна частини; - охолоджувальні елементи, розміщені в поліетиленових ґратчастих кишенях; - лицьова й спинна сторони. В основу корисної моделі поставлена задача вдосконалення теплозахисної куртки, у якій шляхом того, що вона додатково оснащена металізованим променевідбивним шаром, розташованим між теплоізоляційною й теплознімною частинами, з'єднаним із внутрішньою поліетиленовою ґратчастою стінкою кишені для охолоджувальних елементів, причому вона виконана із цільними лицьовою й спинною сторонами, остання з яких має подовжені бічні елементи, які закріплені на лицьовій стороні за допомогою застібок-липучок, забезпечується досягнення технічного результату - збільшення охолоджувального ресурсу теплозахисної куртки за рахунок зміни характеру теплообміну між теплознімною і теплоізоляційною частинами, скорочення втрат низькотемпературного випромінювання від охолоджувальних елементів у навколишнє середовище і його рівномірний розподіл на тіло людини при збереженні маси куртки. Поставлена задача досягається за рахунок того, що теплозахисна куртка, яка включає теплоізоляційну й теплознімну частину, що складається з охолоджувальних елементів, розміщених у кишенях із зовнішньою поліетиленовою ґратчастою стінкою, яка має лицьову й спинну сторони, згідно з корисною моделлю, додатково оснащена металізованим променевідбивним шаром, розташованим між теплоізоляційною й теплознімною частинами, з'єднаним із внутрішньою поліетиленовою ґратчастою стінкою кишені для охолоджувальних елементів, причому вона виконана із цільними лицьовою й спинною сторонами, остання з яких має подовжені бічні елементи, які закріплені на лицьовій стороні за допомогою застібок-липучок. Зазначені ознаки становлять суть корисної моделі, тому що вони є необхідними й достатніми для досягнення технічного результату - збільшення охолоджувального ресурсу теплозахисної куртки за рахунок зміни характеру теплообміну між теплознімною і теплоізоляційною частинами, скорочення втрат низькотемпературного випромінювання від охолоджувальних елементів у навколишнє середовище і його рівномірний розподіл на тіло людини при збереженні її маси. Причинно-наслідковий зв'язок ознак, які становлять суть корисної моделі, з технічним результатом, що досягається, пояснюється наступним. 65531 4 Суть корисної моделі пояснюється кресленням, де на фіг. 1 показана куртка на манекені, на фіг. 2 - загальний вид куртки. Теплозахисна куртка містить дві частини: теплоізоляційну 1 і теплознімну 2. Теплознімна частина 2 представлена системою кишень 3, виконаних з поліетилену високого тиску й низкою щільності, що мають дві ґратчасті стінки, що обгороджують, внутрішню 4 і зовнішню 5, у яких розміщені охолоджувальні елементи 6. Між теплоізоляційною 1 і теплознімною 2 частинами розміщений додатковий металізований променевідбивний шар 7. Куртка виконана із цільними лицьовою 8 і спинною 9 сторонами, остання з яких має подовжені бічні елементи 10, що фіксуються на лицьовій стороні 8 застібками-липучками 11, які являють собою дві текстильні стрічки - на одній 12 з яких є ворс, а на іншій 13 - мікрогачки. Корисна модель реалізована в такий спосіб. У тепловій камері в умовах мікроклімату, що нагріває, були проведені випробування теплозахисної куртки і куртки моделі, яка заявляється. Кишені 3 із двома ґратчастими поліетиленовими стінками - зовнішньої 5 і внутрішньої 4 - привнесли в пошарову будову куртки додатковий повітряний прошарок між теплоізоляційною 1 і теплознімною 2 частинами, що замінило кондуктивний теплообмін між ними на променистий, збільшивши тим самим ресурс охолоджувальних елементів 6. Введення між теплоізоляційної 1 і теплознімною 2 частинами додаткового металізованого променевідбивного шару 7 дозволило відбити в порожнину теплозахисної куртки низькотемпературне інфрачервоне випромінювання від охолоджувальних елементів 6, а на назовні - високотемпературне випромінювання, що пройшло через теплоізоляційну частину куртки. Крім того, виконання куртки із цільними лицьовою 8 і спинною 9 сторонами, дозволило домогтися рівномірного розподілунизькотемпературного випромінювання від охолоджувального елемента на тіло людини, у результаті запобігання проникнення гарячого повітря в підкостюмний простір через раніше наявний повітряний зазор між двома полками лицьової сторони. Наявність подовжених бічних елементів 10, які закріплювалися на лицьовій частині застібками-липучками 11, дозволило уникнути утворення повітряних зазорів між спинною 9 та лицьовою 8 сторонами куртки та запобігло проникненню гарячого повітря в підкостюмний простір. Все це збільшило охолоджувальний ресурс куртки. Використання запропонованої корисної моделі куртки забезпечило збільшення її охолоджувального ресурсу не менш ніж на 20 %, а також збільшення поля поширення низькотемпературного випромінювання від охолоджувального елементу в 1,5 разу в порівнянні з теплозахисною курткою. 5 Комп’ютерна верстка М. Ломалова 65531 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-protective jacket
Автори англійськоюKostenko Viktor Klymentovych, Zavialova Olena Leonidivna, Kolesnikova Valentyna Vasylivna
Назва патенту російськоюТеплозащитная куртка
Автори російськоюКостенко Виктор Климентович, Завьялова Елена Леонидовна, Колесникова Валентина Васильевна
МПК / Мітки
МПК: A62B 17/00
Мітки: теплозахисна, куртка
