Куртка сапера

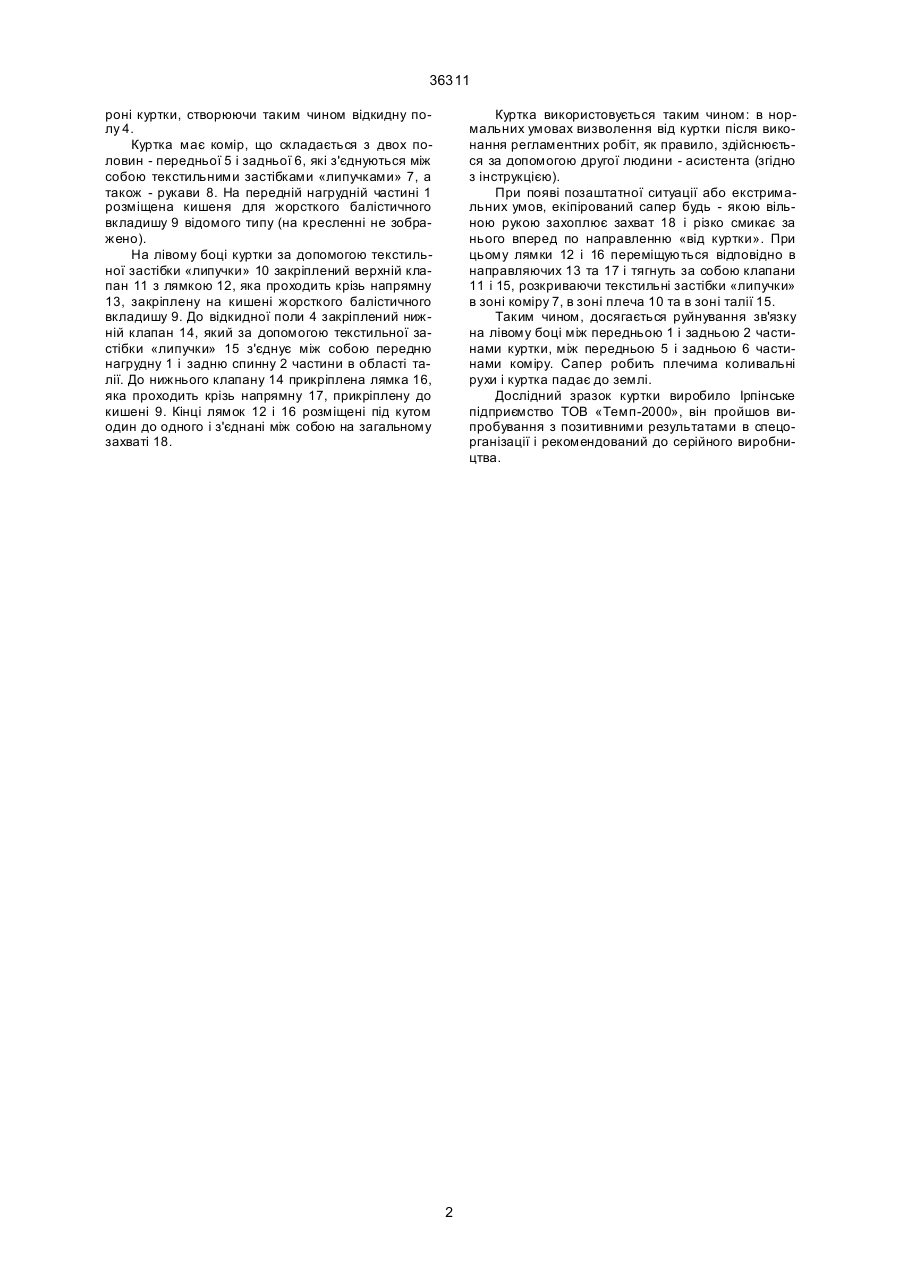

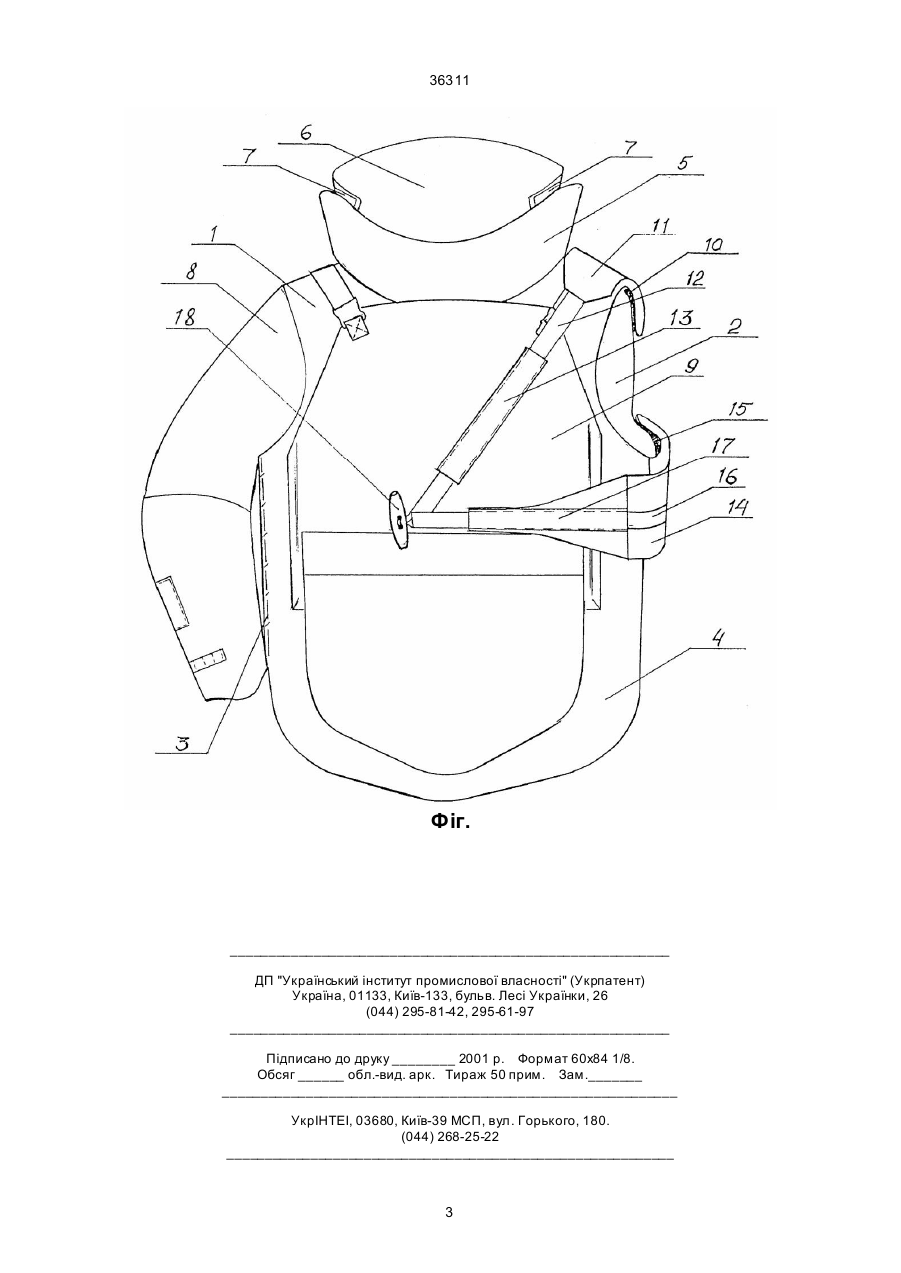

Куртка сапера, що містить нагрудну і спинну частини, з'єднані боковим швом, які створюють 36311 роні куртки, створюючи таким чином відкидну полу 4. Куртка має комір, що складається з двох половин - передньої 5 і задньої 6, які з'єднуються між собою текстильними застібками «липучками» 7, а також - рукави 8. На передній нагрудній частині 1 розміщена кишеня для жорсткого балістичного вкладишу 9 відомого типу (на кресленні не зображено). На лівому боці куртки за допомогою текстильної застібки «липучки» 10 закріплений верхній клапан 11 з лямкою 12, яка проходить крізь напрямну 13, закріплену на кишені жорсткого балістичного вкладишу 9. До відкидної поли 4 закріплений нижній клапан 14, який за допомогою текстильної застібки «липучки» 15 з'єднує між собою передню нагрудну 1 і задню спинну 2 частини в області талії. До нижнього клапану 14 прикріплена лямка 16, яка проходить крізь напрямну 17, прикріплену до кишені 9. Кінці лямок 12 і 16 розміщені під кутом один до одного і з'єднані між собою на загальному захваті 18. Куртка використовується таким чином: в нормальних умовах визволення від куртки після виконання регламентних робіт, як правило, здійснюється за допомогою другої людини - асистента (згідно з інструкцією). При появі позаштатної ситуації або екстримальних умов, екіпірований сапер будь - якою вільною рукою захоплює захват 18 і різко смикає за нього вперед по направленню «від куртки». При цьому лямки 12 і 16 переміщуються відповідно в направляючих 13 та 17 і тягнуть за собою клапани 11 і 15, розкриваючи текстильні застібки «липучки» в зоні коміру 7, в зоні плеча 10 та в зоні талії 15. Таким чином, досягається руйнування зв'язку на лівому боці між передньою 1 і задньою 2 частинами куртки, між передньою 5 і задньою 6 частинами коміру. Сапер робить плечима коливальні рухи і куртка падає до землі. Дослідний зразок куртки виробило Ірпінське підприємство ТОВ «Темп-2000», він пройшов випробування з позитивними результатами в спецорганізації і рекомендований до серійного виробництва. 2 36311 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
