Кришка для банки

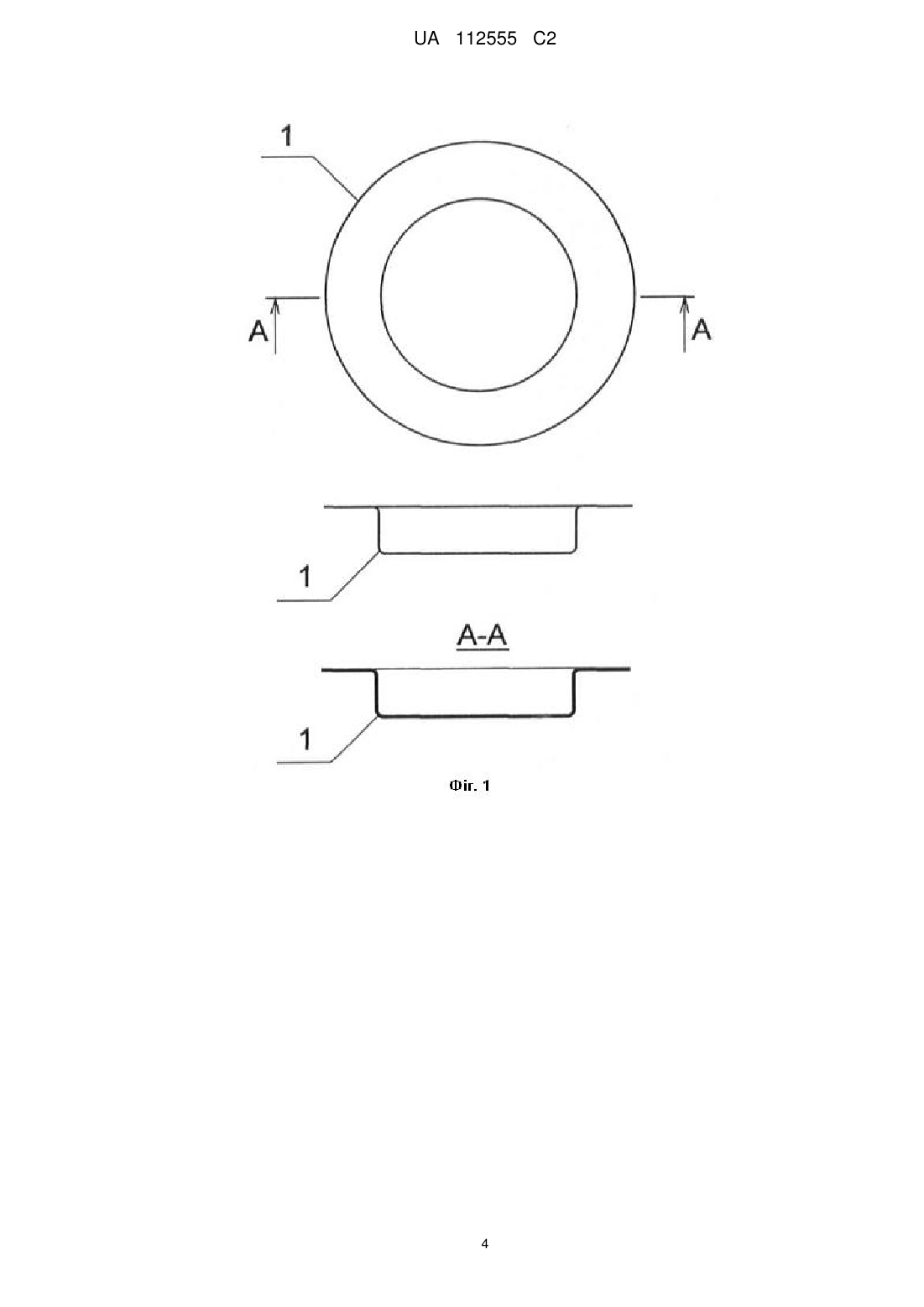

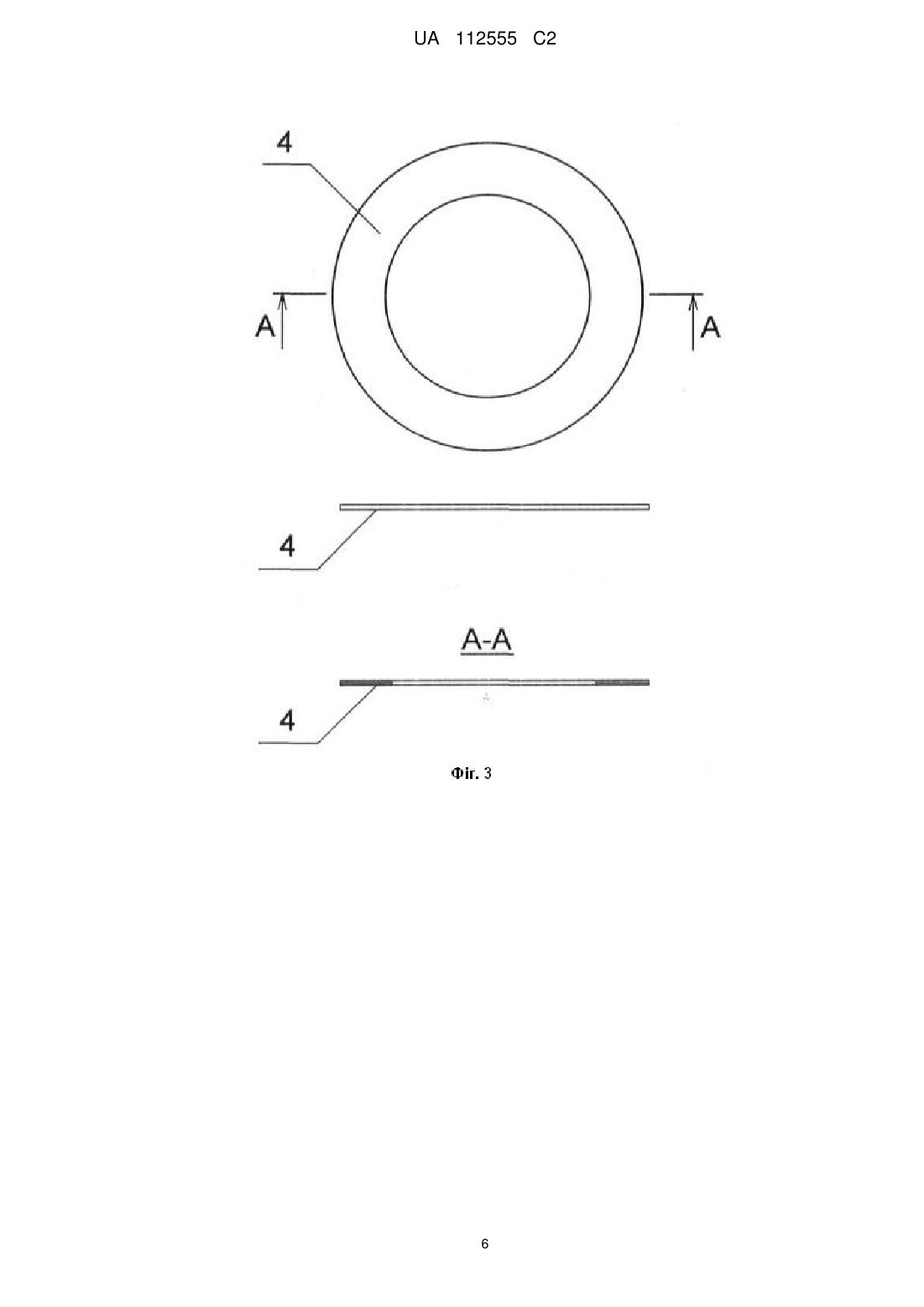

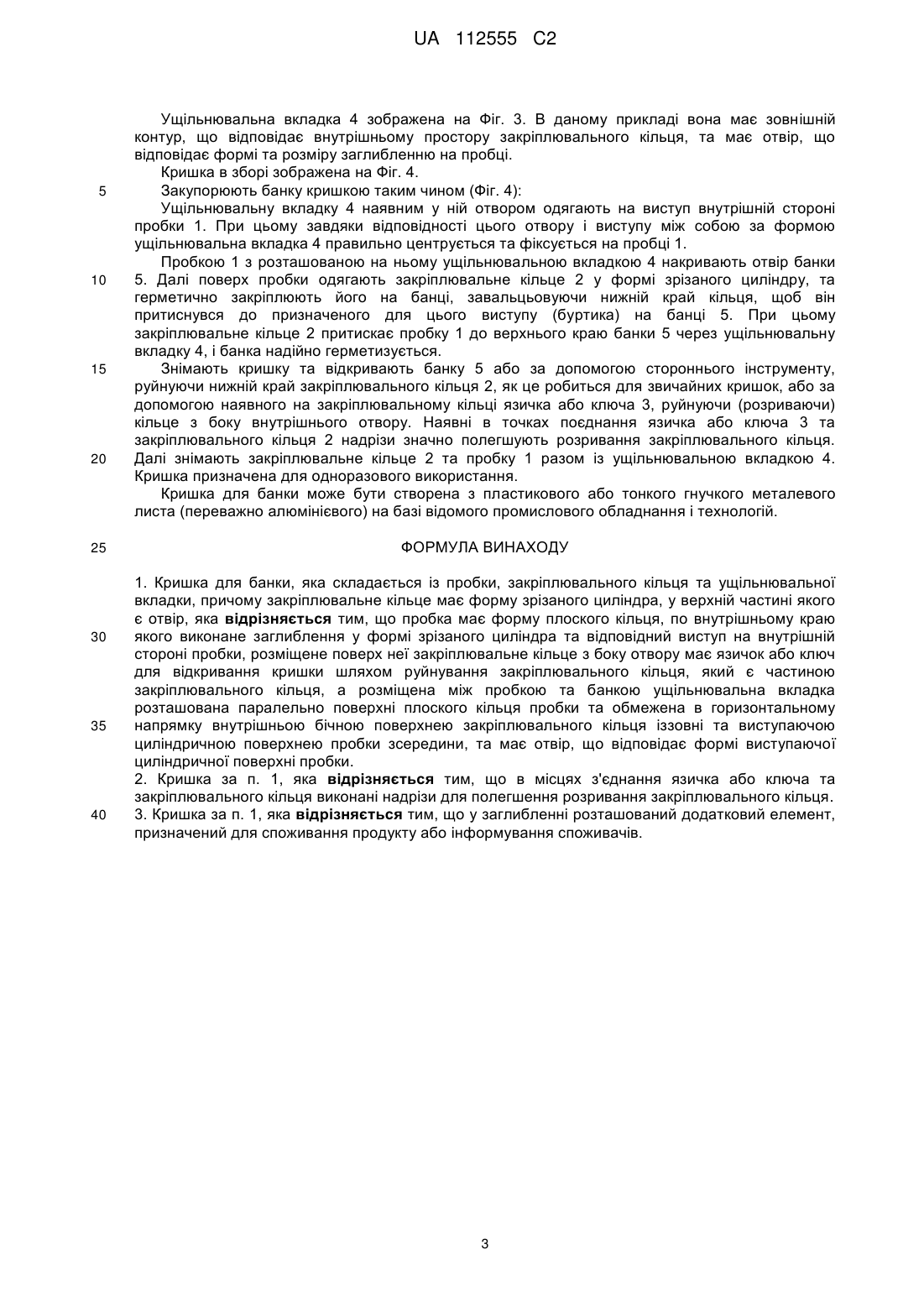

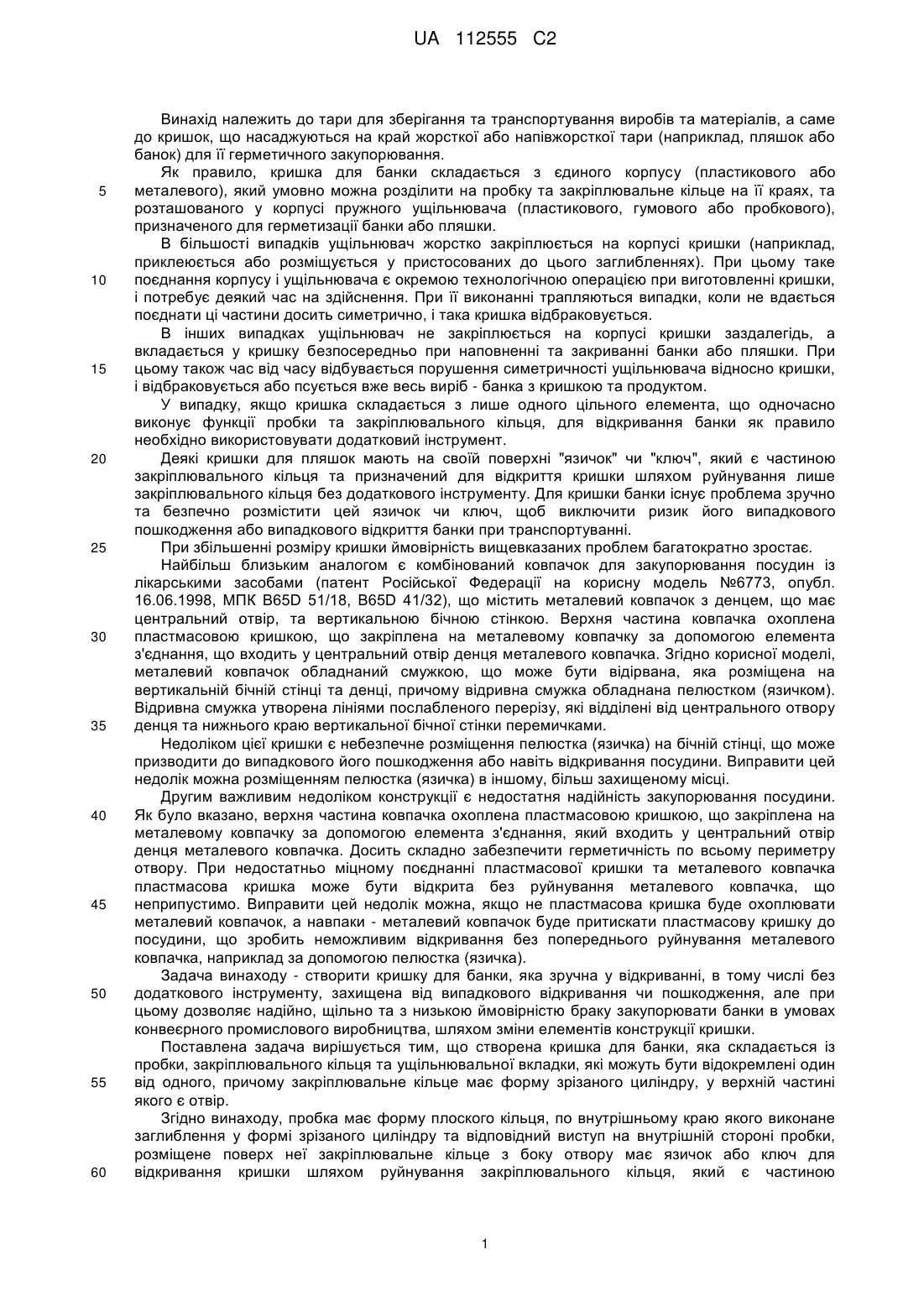

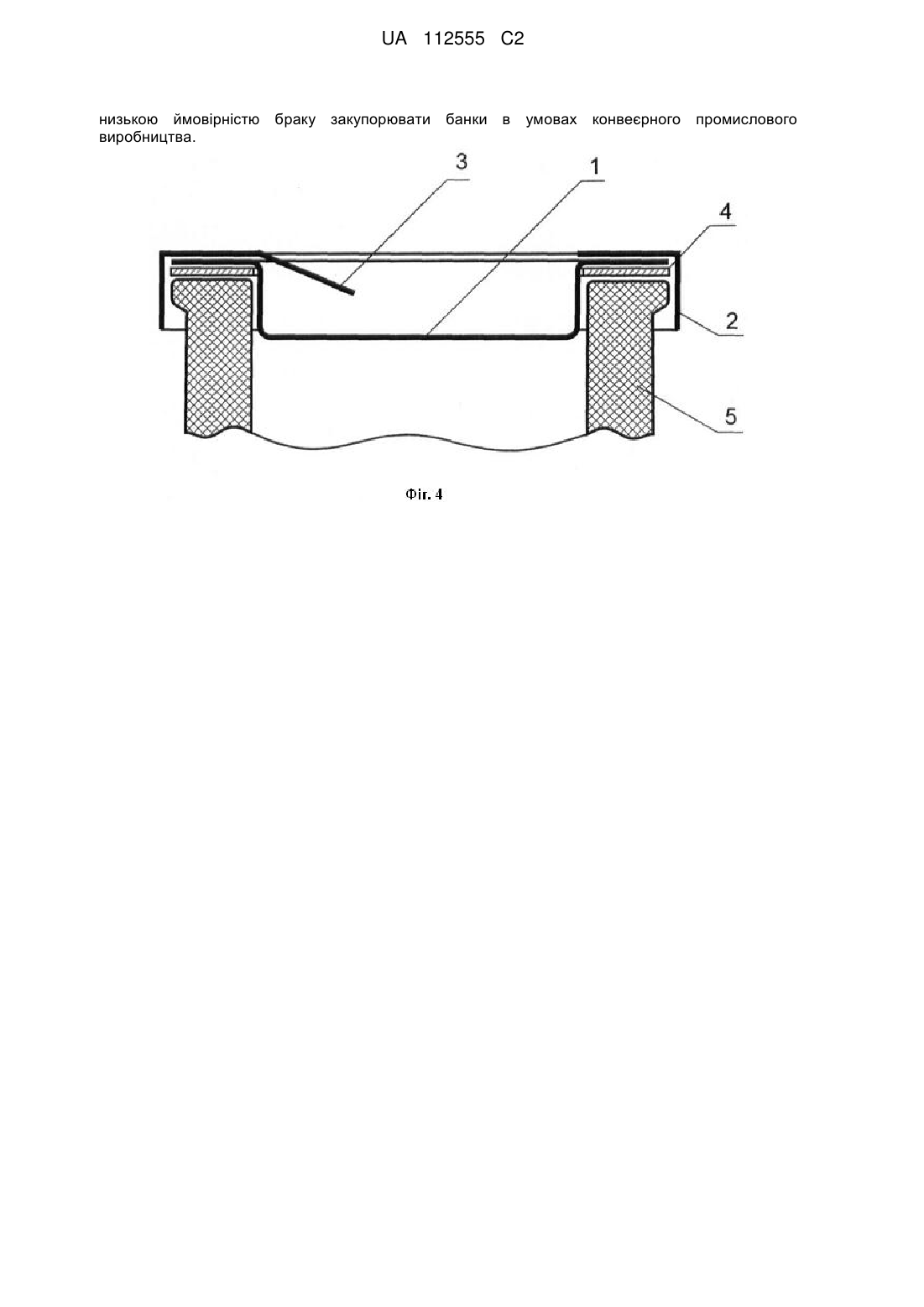

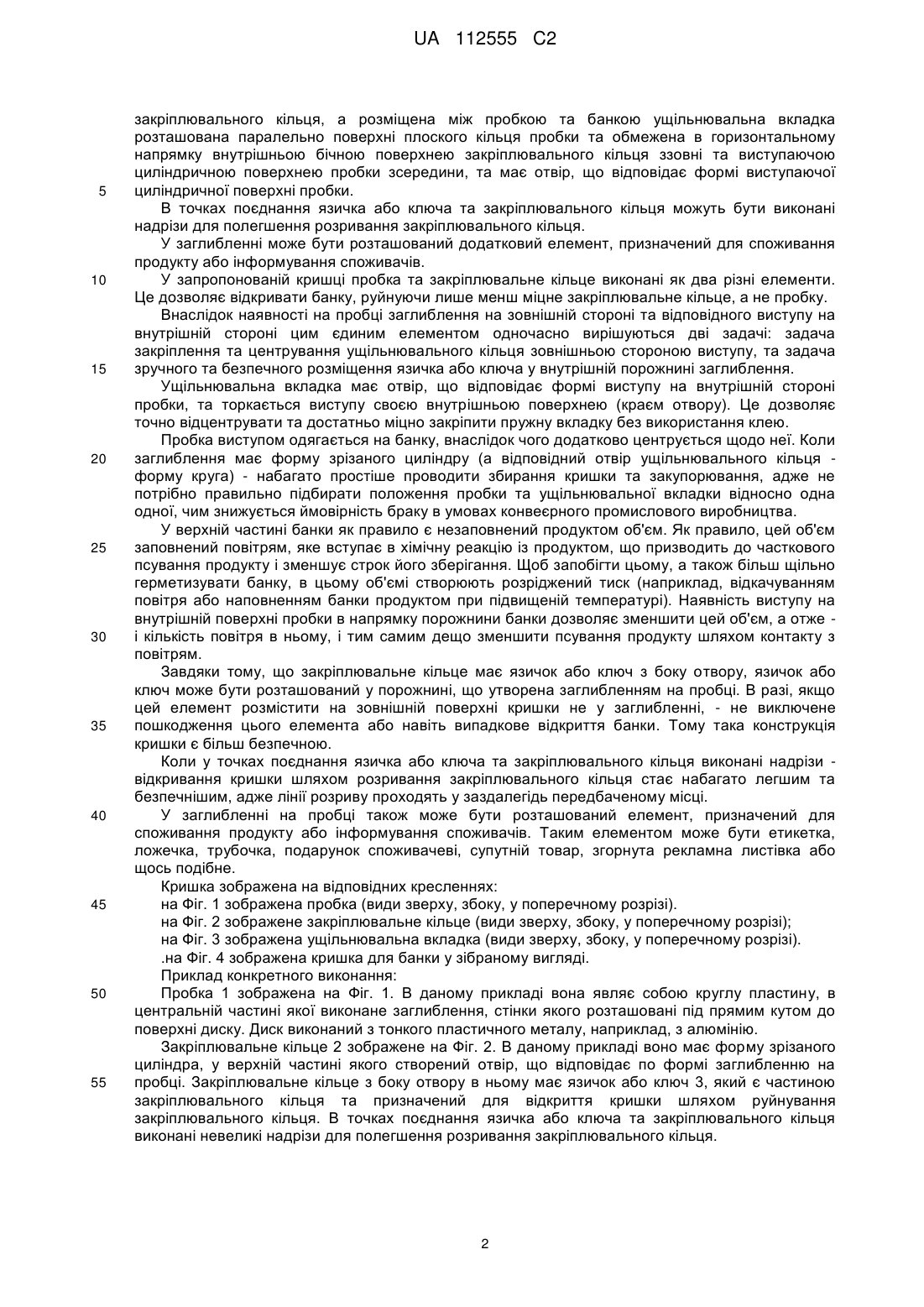

Реферат: Винахід належить до тари для зберігання та транспортування виробів та матеріалів, а саме до кришок, що насаджуються на край жорсткої або напівжорсткої тари (наприклад пляшок або банок) для її герметичного закупорювання. Створена кришка для банки, яка складається із закупорювального диска, закріплювального кільця та ущільнювальної вкладки, які можуть бути відокремлені один від одного, причому закріплювальне кільце має форму зрізаного циліндра, у верхній частині якого є отвір. Згідно з винаходом, закупорювальний диск має заглиблення на зовнішній та відповідний виступ на внутрішній стороні. Розміщене поверх нього закріплювальне кільце з боку отвору має язичок або ключ для відкривання кришки шляхом руйнування закріплювального кільця, який є частиною закріплювального кільця. Розміщена між закупорювальним диском та банкою ущільнювальна вкладка розташована паралельно поверхні закупорювального диску у просторі між закріплювальним кільцем та виступом на внутрішній стороні закупорювального диску, та має отвір, що відповідає формі виступу на внутрішній стороні закупорювального диску. Заглиблення може мати форму зрізаного циліндра. В точках поєднання язичка або ключа та закріплювального кільця можуть бути виконані надрізи для полегшення розривання закріплювального кільця. У заглибленні може бути розташований додатковий елемент, призначений для споживання продукту або інформування споживачів. Кришка для банки зручна у відкриванні, в тому числі без додаткового інструменту, захищена від випадкового відкривання чи пошкодження, але при цьому дозволяє надійно, щільно та з UA 112555 C2 (12) UA 112555 C2 низькою ймовірністю браку закупорювати банки в умовах конвеєрного промислового виробництва. UA 112555 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до тари для зберігання та транспортування виробів та матеріалів, а саме до кришок, що насаджуються на край жорсткої або напівжорсткої тари (наприклад, пляшок або банок) для її герметичного закупорювання. Як правило, кришка для банки складається з єдиного корпусу (пластикового або металевого), який умовно можна розділити на пробку та закріплювальне кільце на її краях, та розташованого у корпусі пружного ущільнювача (пластикового, гумового або пробкового), призначеного для герметизації банки або пляшки. В більшості випадків ущільнювач жорстко закріплюється на корпусі кришки (наприклад, приклеюється або розміщується у пристосованих до цього заглибленнях). При цьому таке поєднання корпусу і ущільнювача є окремою технологічною операцією при виготовленні кришки, і потребує деякий час на здійснення. При її виконанні трапляються випадки, коли не вдається поєднати ці частини досить симетрично, і така кришка відбраковується. В інших випадках ущільнювач не закріплюється на корпусі кришки заздалегідь, а вкладається у кришку безпосередньо при наповненні та закриванні банки або пляшки. При цьому також час від часу відбувається порушення симетричності ущільнювача відносно кришки, і відбраковується або псується вже весь виріб - банка з кришкою та продуктом. У випадку, якщо кришка складається з лише одного цільного елемента, що одночасно виконує функції пробки та закріплювального кільця, для відкривання банки як правило необхідно використовувати додатковий інструмент. Деякі кришки для пляшок мають на своїй поверхні "язичок" чи "ключ", який є частиною закріплювального кільця та призначений для відкриття кришки шляхом руйнування лише закріплювального кільця без додаткового інструменту. Для кришки банки існує проблема зручно та безпечно розмістити цей язичок чи ключ, щоб виключити ризик його випадкового пошкодження або випадкового відкриття банки при транспортуванні. При збільшенні розміру кришки ймовірність вищевказаних проблем багатократно зростає. Найбільш близьким аналогом є комбінований ковпачок для закупорювання посудин із лікарськими засобами (патент Російської Федерації на корисну модель №6773, опубл. 16.06.1998, МПК B65D 51/18, B65D 41/32), що містить металевий ковпачок з денцем, що має центральний отвір, та вертикальною бічною стінкою. Верхня частина ковпачка охоплена пластмасовою кришкою, що закріплена на металевому ковпачку за допомогою елемента з'єднання, що входить у центральний отвір денця металевого ковпачка. Згідно корисної моделі, металевий ковпачок обладнаний смужкою, що може бути відірвана, яка розміщена на вертикальній бічній стінці та денці, причому відривна смужка обладнана пелюстком (язичком). Відривна смужка утворена лініями послабленого перерізу, які відділені від центрального отвору денця та нижнього краю вертикальної бічної стінки перемичками. Недоліком цієї кришки є небезпечне розміщення пелюстка (язичка) на бічній стінці, що може призводити до випадкового його пошкодження або навіть відкривання посудини. Виправити цей недолік можна розміщенням пелюстка (язичка) в іншому, більш захищеному місці. Другим важливим недоліком конструкції є недостатня надійність закупорювання посудини. Як було вказано, верхня частина ковпачка охоплена пластмасовою кришкою, що закріплена на металевому ковпачку за допомогою елемента з'єднання, який входить у центральний отвір денця металевого ковпачка. Досить складно забезпечити герметичність по всьому периметру отвору. При недостатньо міцному поєднанні пластмасової кришки та металевого ковпачка пластмасова кришка може бути відкрита без руйнування металевого ковпачка, що неприпустимо. Виправити цей недолік можна, якщо не пластмасова кришка буде охоплювати металевий ковпачок, а навпаки - металевий ковпачок буде притискати пластмасову кришку до посудини, що зробить неможливим відкривання без попереднього руйнування металевого ковпачка, наприклад за допомогою пелюстка (язичка). Задача винаходу - створити кришку для банки, яка зручна у відкриванні, в тому числі без додаткового інструменту, захищена від випадкового відкривання чи пошкодження, але при цьому дозволяє надійно, щільно та з низькою ймовірністю браку закупорювати банки в умовах конвеєрного промислового виробництва, шляхом зміни елементів конструкції кришки. Поставлена задача вирішується тим, що створена кришка для банки, яка складається із пробки, закріплювального кільця та ущільнювальної вкладки, які можуть бути відокремлені один від одного, причому закріплювальне кільце має форму зрізаного циліндру, у верхній частині якого є отвір. Згідно винаходу, пробка має форму плоского кільця, по внутрішньому краю якого виконане заглиблення у формі зрізаного циліндру та відповідний виступ на внутрішній стороні пробки, розміщене поверх неї закріплювальне кільце з боку отвору має язичок або ключ для відкривання кришки шляхом руйнування закріплювального кільця, який є частиною 1 UA 112555 C2 5 10 15 20 25 30 35 40 45 50 55 закріплювального кільця, а розміщена між пробкою та банкою ущільнювальна вкладка розташована паралельно поверхні плоского кільця пробки та обмежена в горизонтальному напрямку внутрішньою бічною поверхнею закріплювального кільця ззовні та виступаючою циліндричною поверхнею пробки зсередини, та має отвір, що відповідає формі виступаючої циліндричної поверхні пробки. В точках поєднання язичка або ключа та закріплювального кільця можуть бути виконані надрізи для полегшення розривання закріплювального кільця. У заглибленні може бути розташований додатковий елемент, призначений для споживання продукту або інформування споживачів. У запропонованій кришці пробка та закріплювальне кільце виконані як два різні елементи. Це дозволяє відкривати банку, руйнуючи лише менш міцне закріплювальне кільце, а не пробку. Внаслідок наявності на пробці заглиблення на зовнішній стороні та відповідного виступу на внутрішній стороні цим єдиним елементом одночасно вирішуються дві задачі: задача закріплення та центрування ущільнювального кільця зовнішньою стороною виступу, та задача зручного та безпечного розміщення язичка або ключа у внутрішній порожнині заглиблення. Ущільнювальна вкладка має отвір, що відповідає формі виступу на внутрішній стороні пробки, та торкається виступу своєю внутрішньою поверхнею (краєм отвору). Це дозволяє точно відцентрувати та достатньо міцно закріпити пружну вкладку без використання клею. Пробка виступом одягається на банку, внаслідок чого додатково центрується щодо неї. Коли заглиблення має форму зрізаного циліндру (а відповідний отвір ущільнювального кільця форму круга) - набагато простіше проводити збирання кришки та закупорювання, адже не потрібно правильно підбирати положення пробки та ущільнювальної вкладки відносно одна одної, чим знижується ймовірність браку в умовах конвеєрного промислового виробництва. У верхній частині банки як правило є незаповнений продуктом об'єм. Як правило, цей об'єм заповнений повітрям, яке вступає в хімічну реакцію із продуктом, що призводить до часткового псування продукту і зменшує строк його зберігання. Щоб запобігти цьому, а також більш щільно герметизувати банку, в цьому об'ємі створюють розріджений тиск (наприклад, відкачуванням повітря або наповненням банки продуктом при підвищеній температурі). Наявність виступу на внутрішній поверхні пробки в напрямку порожнини банки дозволяє зменшити цей об'єм, а отже і кількість повітря в ньому, і тим самим дещо зменшити псування продукту шляхом контакту з повітрям. Завдяки тому, що закріплювальне кільце має язичок або ключ з боку отвору, язичок або ключ може бути розташований у порожнині, що утворена заглибленням на пробці. В разі, якщо цей елемент розмістити на зовнішній поверхні кришки не у заглибленні, - не виключене пошкодження цього елемента або навіть випадкове відкриття банки. Тому така конструкція кришки є більш безпечною. Коли у точках поєднання язичка або ключа та закріплювального кільця виконані надрізи відкривання кришки шляхом розривання закріплювального кільця стає набагато легшим та безпечнішим, адже лінії розриву проходять у заздалегідь передбаченому місці. У заглибленні на пробці також може бути розташований елемент, призначений для споживання продукту або інформування споживачів. Таким елементом може бути етикетка, ложечка, трубочка, подарунок споживачеві, супутній товар, згорнута рекламна листівка або щось подібне. Кришка зображена на відповідних кресленнях: на Фіг. 1 зображена пробка (види зверху, збоку, у поперечному розрізі). на Фіг. 2 зображене закріплювальне кільце (види зверху, збоку, у поперечному розрізі); на Фіг. 3 зображена ущільнювальна вкладка (види зверху, збоку, у поперечному розрізі). .на Фіг. 4 зображена кришка для банки у зібраному вигляді. Приклад конкретного виконання: Пробка 1 зображена на Фіг. 1. В даному прикладі вона являє собою круглу пластину, в центральній частині якої виконане заглиблення, стінки якого розташовані під прямим кутом до поверхні диску. Диск виконаний з тонкого пластичного металу, наприклад, з алюмінію. Закріплювальне кільце 2 зображене на Фіг. 2. В даному прикладі воно має форму зрізаного циліндра, у верхній частині якого створений отвір, що відповідає по формі заглибленню на пробці. Закріплювальне кільце з боку отвору в ньому має язичок або ключ 3, який є частиною закріплювального кільця та призначений для відкриття кришки шляхом руйнування закріплювального кільця. В точках поєднання язичка або ключа та закріплювального кільця виконані невеликі надрізи для полегшення розривання закріплювального кільця. 2 UA 112555 C2 5 10 15 20 25 30 35 40 Ущільнювальна вкладка 4 зображена на Фіг. 3. В даному прикладі вона має зовнішній контур, що відповідає внутрішньому простору закріплювального кільця, та має отвір, що відповідає формі та розміру заглибленню на пробці. Кришка в зборі зображена на Фіг. 4. Закупорюють банку кришкою таким чином (Фіг. 4): Ущільнювальну вкладку 4 наявним у ній отвором одягають на виступ внутрішній стороні пробки 1. При цьому завдяки відповідності цього отвору і виступу між собою за формою ущільнювальна вкладка 4 правильно центрується та фіксується на пробці 1. Пробкою 1 з розташованою на ньому ущільнювальною вкладкою 4 накривають отвір банки 5. Далі поверх пробки одягають закріплювальне кільце 2 у формі зрізаного циліндру, та герметично закріплюють його на банці, завальцьовуючи нижній край кільця, щоб він притиснувся до призначеного для цього виступу (буртика) на банці 5. При цьому закріплювальне кільце 2 притискає пробку 1 до верхнього краю банки 5 через ущільнювальну вкладку 4, і банка надійно герметизується. Знімають кришку та відкривають банку 5 або за допомогою стороннього інструменту, руйнуючи нижній край закріплювального кільця 2, як це робиться для звичайних кришок, або за допомогою наявного на закріплювальному кільці язичка або ключа 3, руйнуючи (розриваючи) кільце з боку внутрішнього отвору. Наявні в точках поєднання язичка або ключа 3 та закріплювального кільця 2 надрізи значно полегшують розривання закріплювального кільця. Далі знімають закріплювальне кільце 2 та пробку 1 разом із ущільнювальною вкладкою 4. Кришка призначена для одноразового використання. Кришка для банки може бути створена з пластикового або тонкого гнучкого металевого листа (переважно алюмінієвого) на базі відомого промислового обладнання і технологій. ФОРМУЛА ВИНАХОДУ 1. Кришка для банки, яка складається із пробки, закріплювального кільця та ущільнювальної вкладки, причому закріплювальне кільце має форму зрізаного циліндра, у верхній частині якого є отвір, яка відрізняється тим, що пробка має форму плоского кільця, по внутрішньому краю якого виконане заглиблення у формі зрізаного циліндра та відповідний виступ на внутрішній стороні пробки, розміщене поверх неї закріплювальне кільце з боку отвору має язичок або ключ для відкривання кришки шляхом руйнування закріплювального кільця, який є частиною закріплювального кільця, а розміщена між пробкою та банкою ущільнювальна вкладка розташована паралельно поверхні плоского кільця пробки та обмежена в горизонтальному напрямку внутрішньою бічною поверхнею закріплювального кільця іззовні та виступаючою циліндричною поверхнею пробки зсередини, та має отвір, що відповідає формі виступаючої циліндричної поверхні пробки. 2. Кришка за п. 1, яка відрізняється тим, що в місцях з'єднання язичка або ключа та закріплювального кільця виконані надрізи для полегшення розривання закріплювального кільця. 3. Кришка за п. 1, яка відрізняється тим, що у заглибленні розташований додатковий елемент, призначений для споживання продукту або інформування споживачів. 3 UA 112555 C2 4 UA 112555 C2 5 UA 112555 C2 6 UA 112555 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
