Формула / Реферат

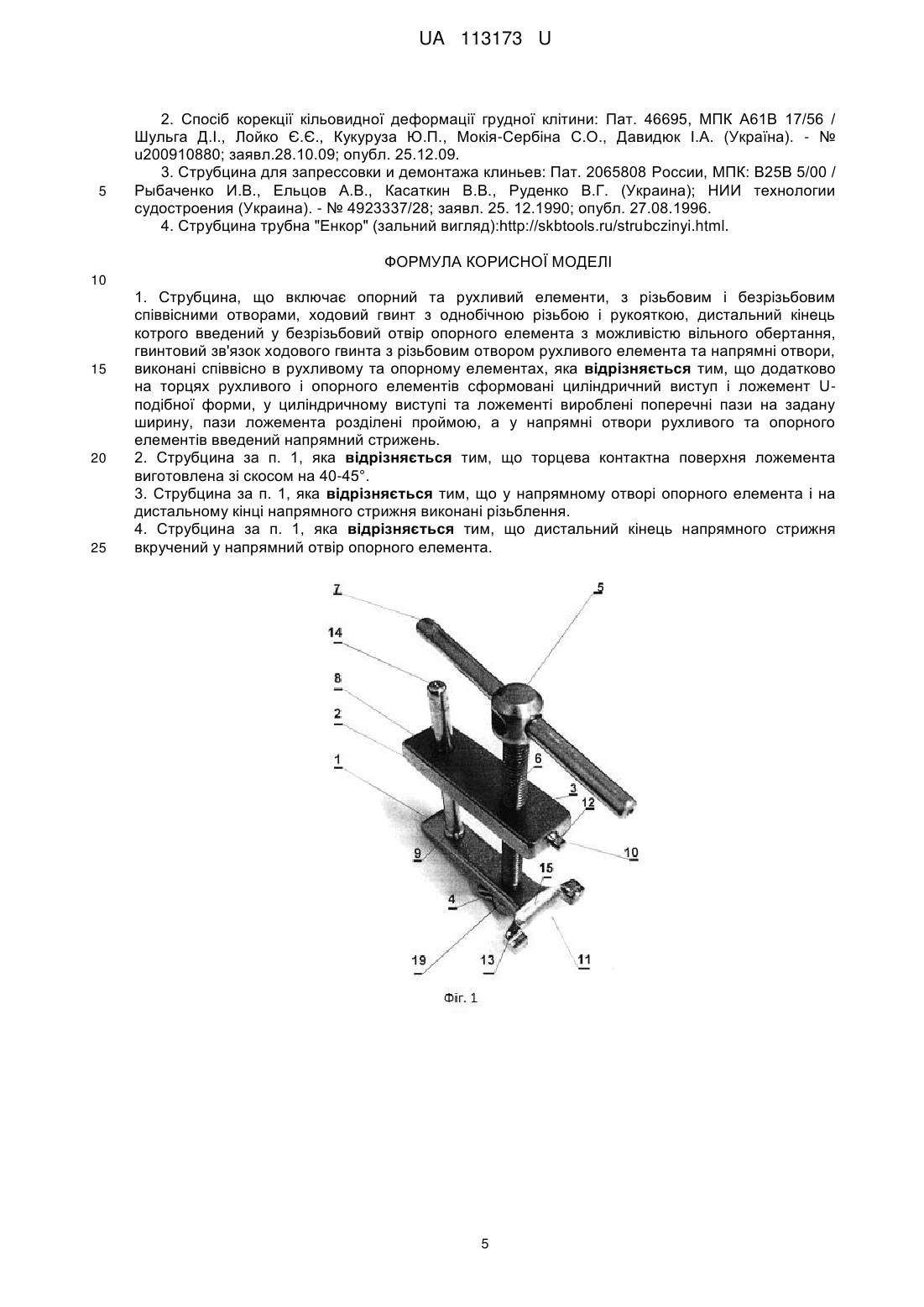

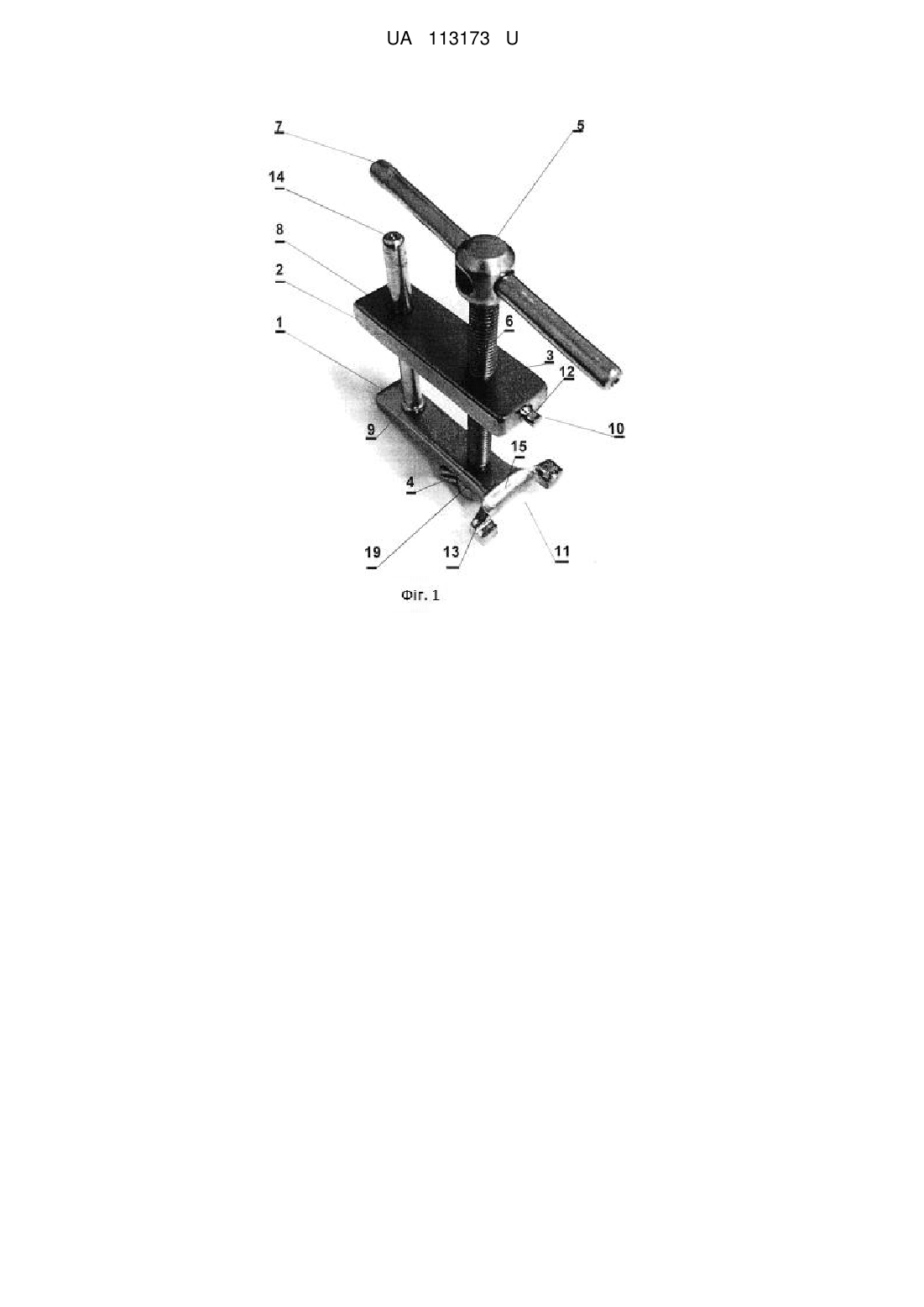

1. Струбцина, що включає опорний та рухливий елементи, з різьбовим і безрізьбовим співвісними отворами, ходовий гвинт з однобічною різьбою і рукояткою, дистальний кінець котрого введений у безрізьбовий отвір опорного елемента з можливістю вільного обертання, гвинтовий зв'язок ходового гвинта з різьбовим отвором рухливого елемента та напрямні отвори, виконані співвісно в рухливому та опорному елементах, яка відрізняється тим, що додатково на торцях рухливого і опорного елементів сформовані циліндричний виступ і ложемент U-подібної форми, у циліндричному виступі та ложементі вироблені поперечні пази на задану ширину, пази ложемента розділені проймою, а у напрямні отвори рухливого та опорного елементів введений напрямний стрижень.

2. Струбцина за п. 1, яка відрізняється тим, що торцева контактна поверхня ложемента виготовлена зі скосом на 40-45°.

3. Струбцина за п. 1, яка відрізняється тим, що у напрямному отворі опорного елемента і на дистальному кінці напрямного стрижня виконані різьблення.

4. Струбцина за п. 1, яка відрізняється тим, що дистальний кінець напрямного стрижня вкручений у напрямний отвір опорного елемента.

Текст

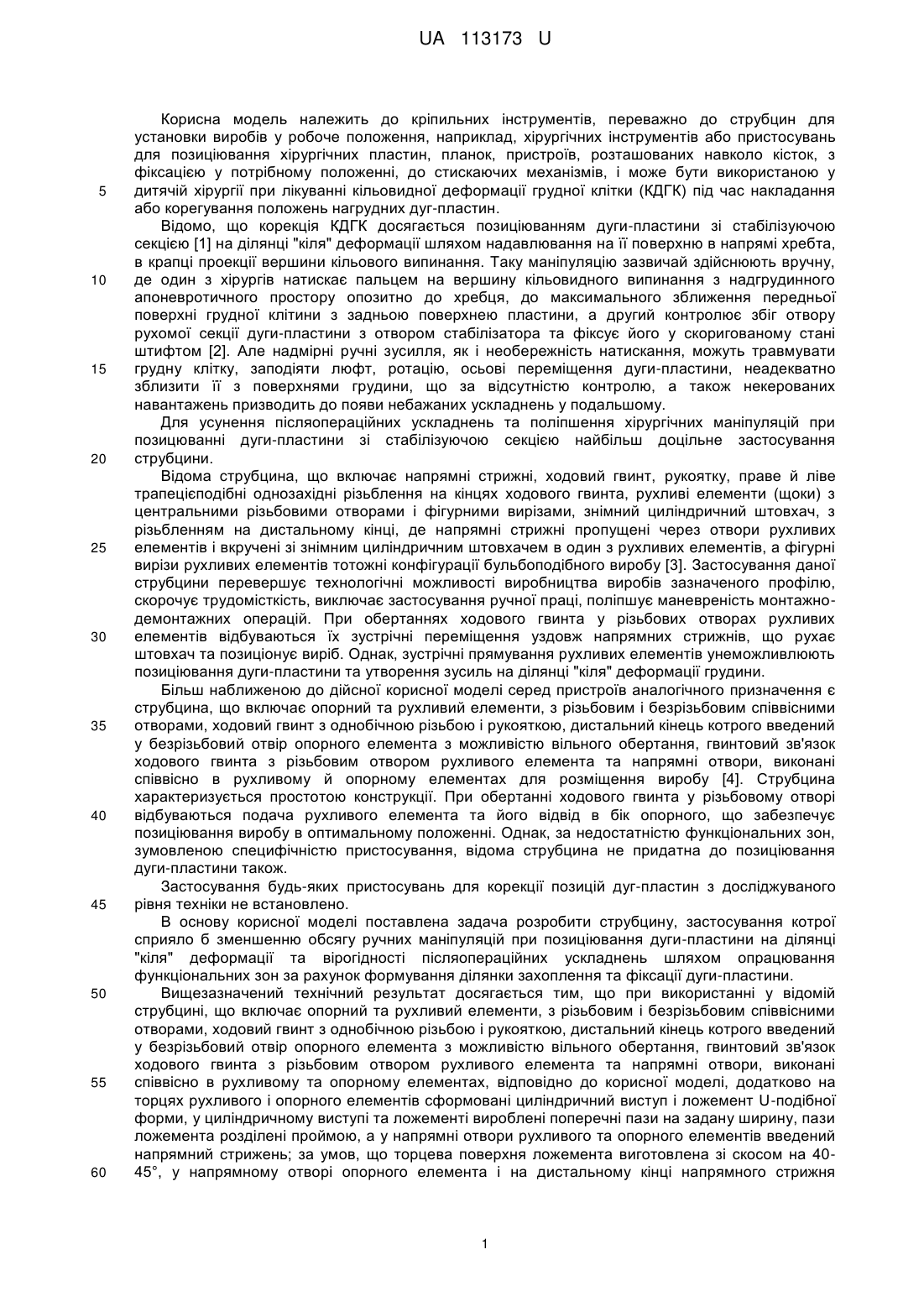

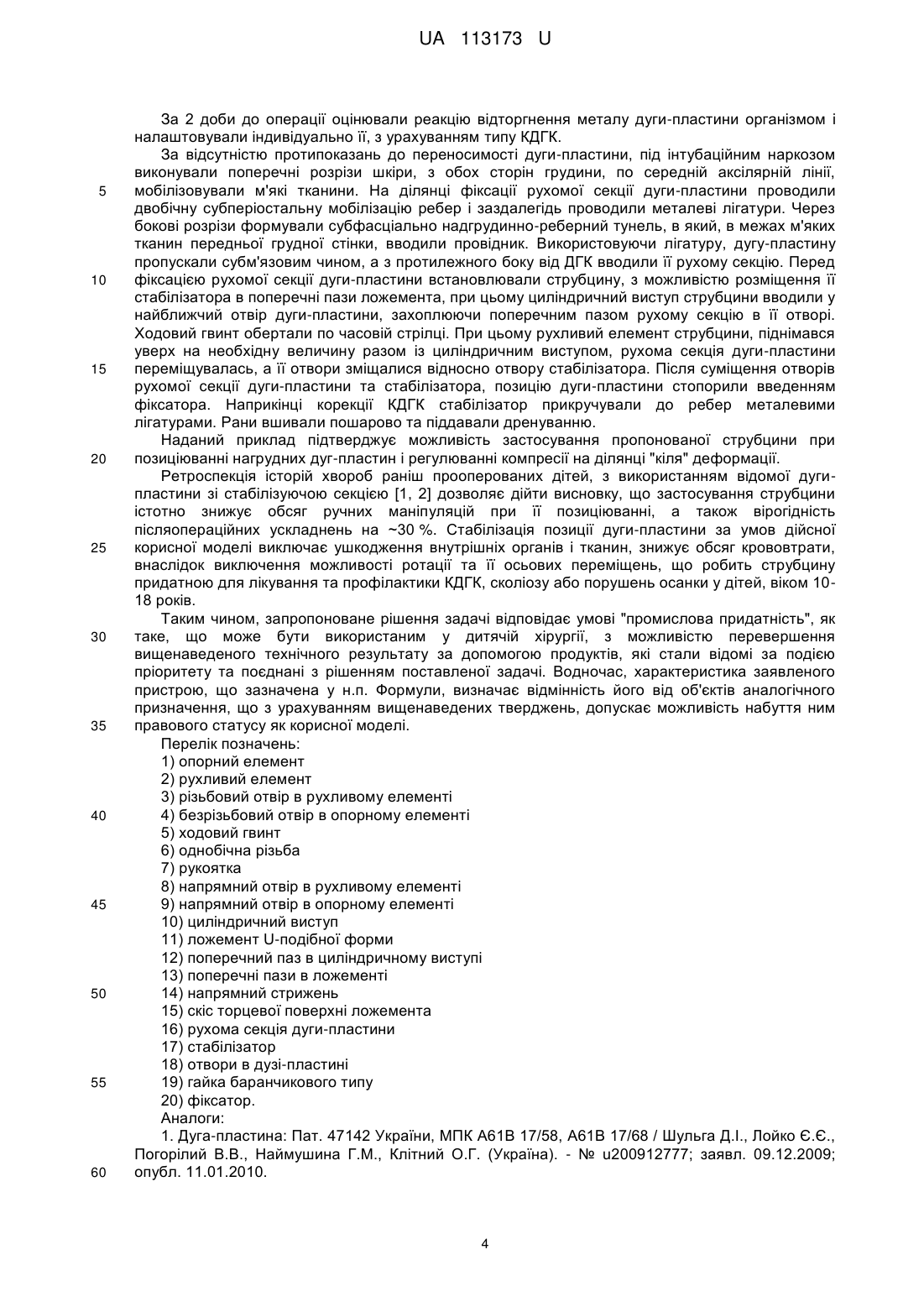

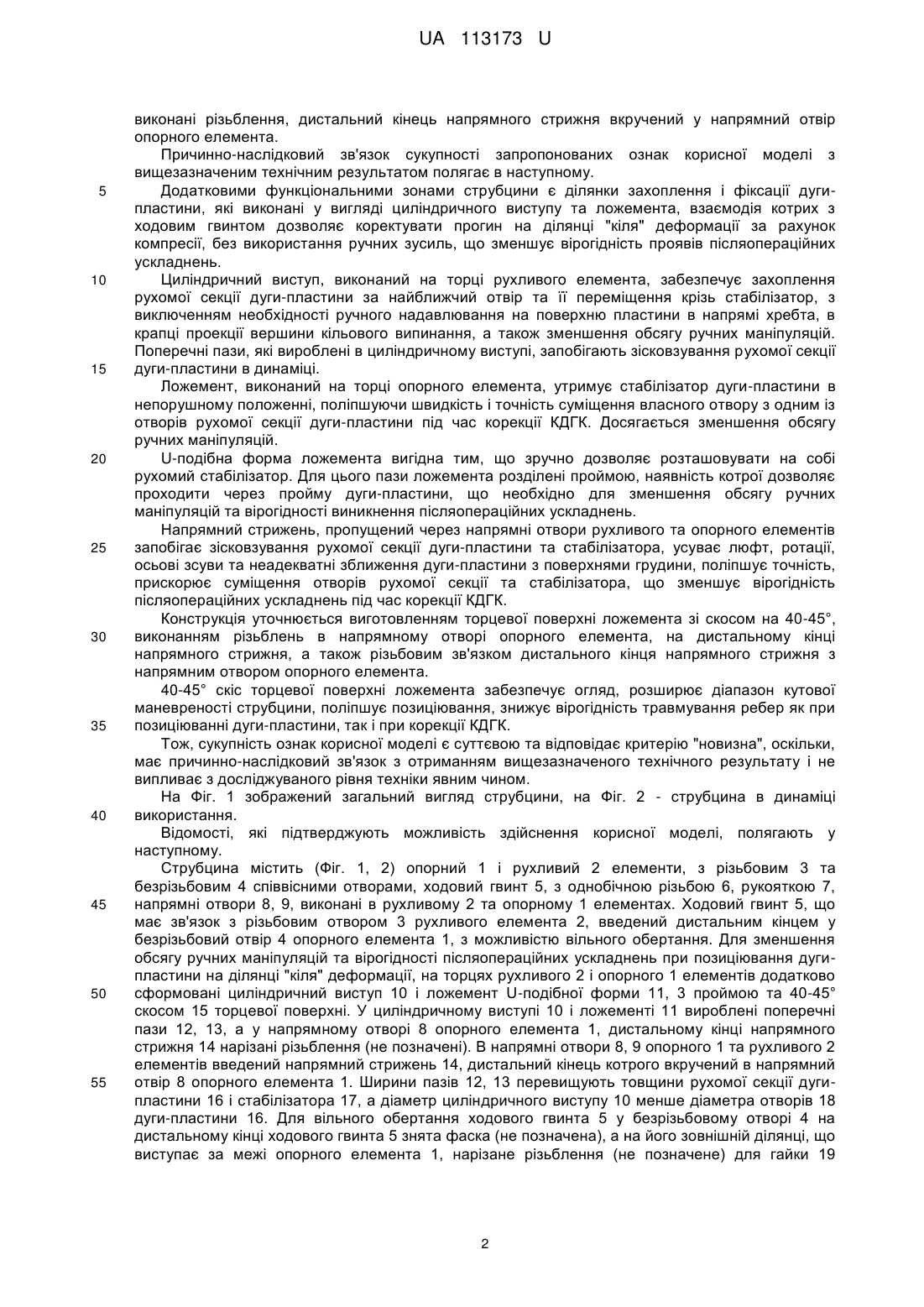

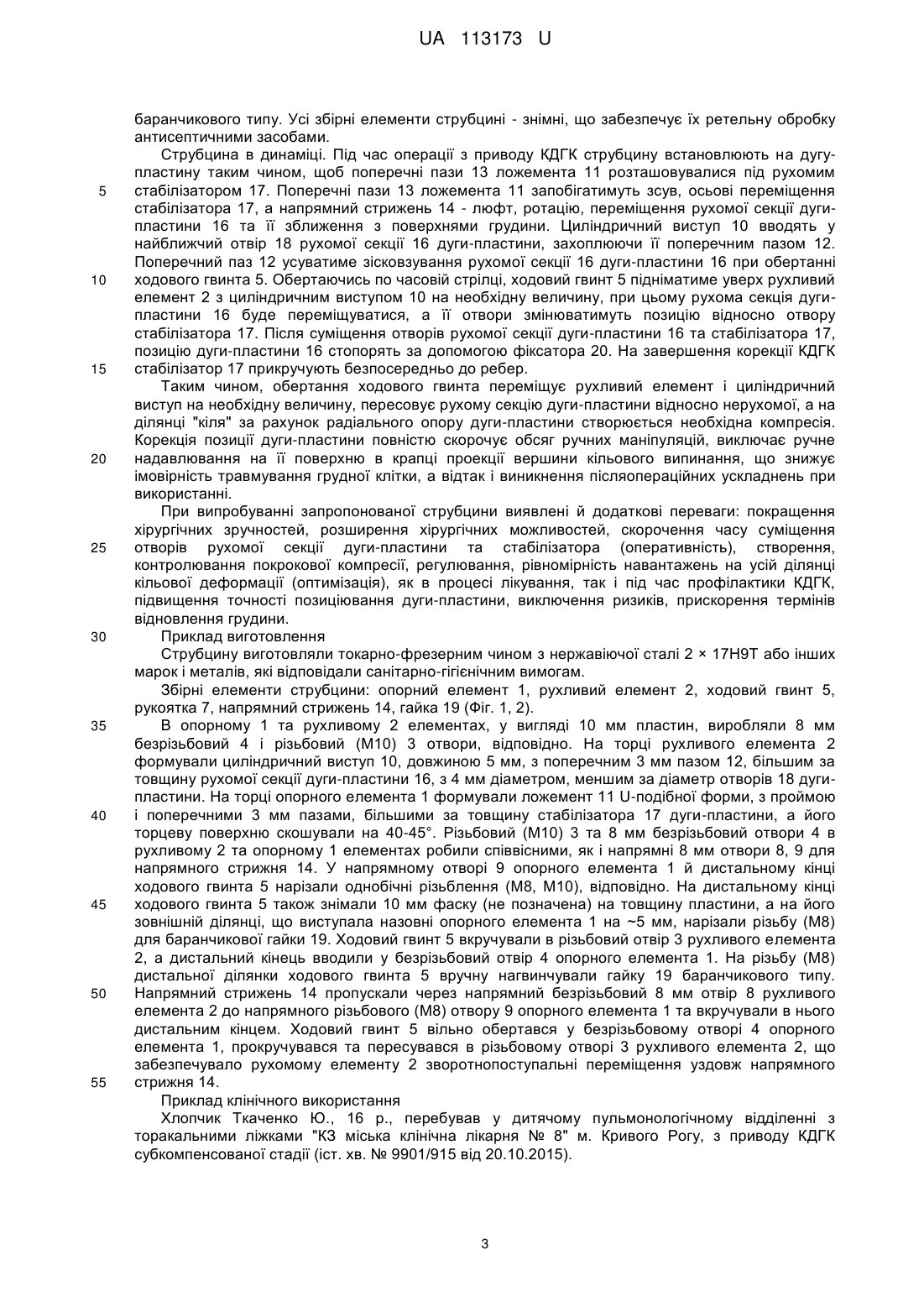

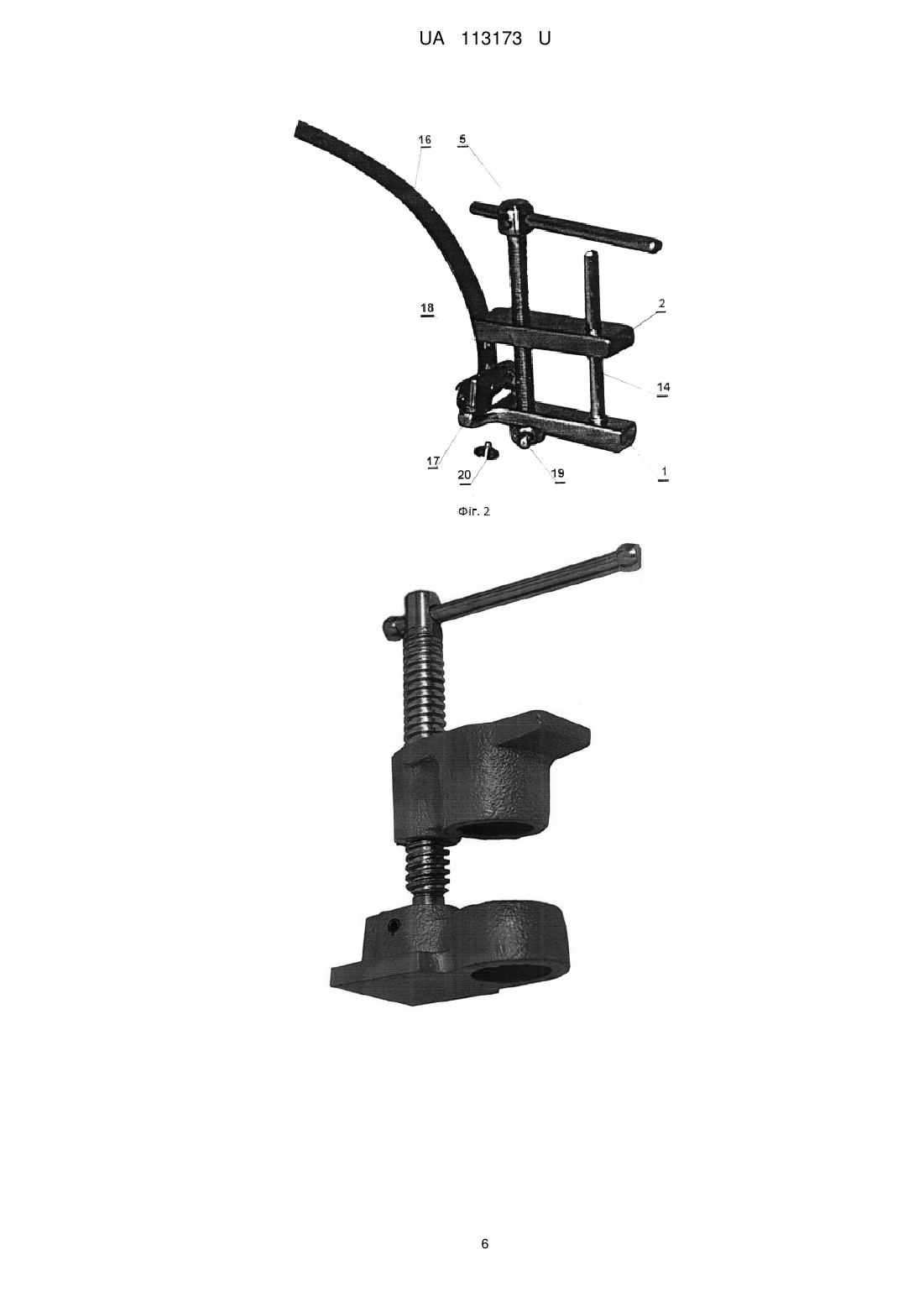

Реферат: Струбцина включає опорний та рухливий елементи, з різьбовим і безрізьбовим співвісними отворами, ходовий гвинт з однобічною різьбою і рукояткою, дистальний кінець котрого введений у безрізьбовий отвір опорного елемента з можливістю вільного обертання, гвинтовий зв'язок ходового гвинта з різьбовим отвором рухливого елемента та напрямні отвори, виконані співвісно в рухливому та опорному елементах. Додатково на торцях рухливого і опорного елементів сформовані циліндричний виступ і ложемент U-подібної форми, у циліндричному виступі та ложементі вироблені поперечні пази на задану ширину, пази ложемента розділені проймою, а у напрямні отвори рухливого та опорного елементів введений напрямний стрижень. UA 113173 U (12) UA 113173 U UA 113173 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріпильних інструментів, переважно до струбцин для установки виробів у робоче положення, наприклад, хірургічних інструментів або пристосувань для позиціювання хірургічних пластин, планок, пристроїв, розташованих навколо кісток, з фіксацією у потрібному положенні, до стискаючих механізмів, і може бути використаною у дитячій хірургії при лікуванні кільовидної деформації грудної клітки (КДГК) під час накладання або корегування положень нагрудних дуг-пластин. Відомо, що корекція КДГК досягається позиціюванням дуги-пластини зі стабілізуючою секцією [1] на ділянці "кіля" деформації шляхом надавлювання на її поверхню в напрямі хребта, в крапці проекції вершини кільового випинання. Таку маніпуляцію зазвичай здійснюють вручну, де один з хірургів натискає пальцем на вершину кільовидного випинання з надгрудинного апоневротичного простору опозитно до хребця, до максимального зближення передньої поверхні грудної клітини з задньою поверхнею пластини, а другий контролює збіг отвору рухомої секції дуги-пластини з отвором стабілізатора та фіксує його у скоригованому стані штифтом [2]. Але надмірні ручні зусилля, як і необережність натискання, можуть травмувати грудну клітку, заподіяти люфт, ротацію, осьові переміщення дуги-пластини, неадекватно зблизити її з поверхнями грудини, що за відсутністю контролю, а також некерованих навантажень призводить до появи небажаних ускладнень у подальшому. Для усунення післяопераційних ускладнень та поліпшення хірургічних маніпуляцій при позицюванні дуги-пластини зі стабілізуючою секцією найбільш доцільне застосування струбцини. Відома струбцина, що включає напрямні стрижні, ходовий гвинт, рукоятку, праве й ліве трапецієподібні однозахідні різьблення на кінцях ходового гвинта, рухливі елементи (щоки) з центральними різьбовими отворами і фігурними вирізами, знімний циліндричний штовхач, з різьбленням на дистальному кінці, де напрямні стрижні пропущені через отвори рухливих елементів і вкручені зі знімним циліндричним штовхачем в один з рухливих елементів, а фігурні вирізи рухливих елементів тотожні конфігурації бульбоподібного виробу [3]. Застосування даної струбцини перевершує технологічні можливості виробництва виробів зазначеного профілю, скорочує трудомісткість, виключає застосування ручної праці, поліпшує маневреність монтажнодемонтажних операцій. При обертаннях ходового гвинта у різьбових отворах рухливих елементів відбуваються їх зустрічні переміщення уздовж напрямних стрижнів, що рухає штовхач та позиціонує виріб. Однак, зустрічні прямування рухливих елементів унеможливлюють позиціювання дуги-пластини та утворення зусиль на ділянці "кіля" деформації грудини. Більш наближеною до дійсної корисної моделі серед пристроїв аналогічного призначення є струбцина, що включає опорний та рухливий елементи, з різьбовим і безрізьбовим співвісними отворами, ходовий гвинт з однобічною різьбою і рукояткою, дистальний кінець котрого введений у безрізьбовий отвір опорного елемента з можливістю вільного обертання, гвинтовий зв'язок ходового гвинта з різьбовим отвором рухливого елемента та напрямні отвори, виконані співвісно в рухливому й опорному елементах для розміщення виробу [4]. Струбцина характеризується простотою конструкції. При обертанні ходового гвинта у різьбовому отворі відбуваються подача рухливого елемента та його відвід в бік опорного, що забезпечує позиціювання виробу в оптимальному положенні. Однак, за недостатністю функціональних зон, зумовленою специфічністю пристосування, відома струбцина не придатна до позиціювання дуги-пластини також. Застосування будь-яких пристосувань для корекції позицій дуг-пластин з досліджуваного рівня техніки не встановлено. В основу корисної моделі поставлена задача розробити струбцину, застосування котрої сприяло б зменшенню обсягу ручних маніпуляцій при позиціювання дуги-пластини на ділянці "кіля" деформації та вірогідності післяопераційних ускладнень шляхом опрацювання функціональних зон за рахунок формування ділянки захоплення та фіксації дуги-пластини. Вищезазначений технічний результат досягається тим, що при використанні у відомій струбцині, що включає опорний та рухливий елементи, з різьбовим і безрізьбовим співвісними отворами, ходовий гвинт з однобічною різьбою і рукояткою, дистальний кінець котрого введений у безрізьбовий отвір опорного елемента з можливістю вільного обертання, гвинтовий зв'язок ходового гвинта з різьбовим отвором рухливого елемента та напрямні отвори, виконані співвісно в рухливому та опорному елементах, відповідно до корисної моделі, додатково на торцях рухливого і опорного елементів сформовані циліндричний виступ і ложемент U-подібної форми, у циліндричному виступі та ложементі вироблені поперечні пази на задану ширину, пази ложемента розділені проймою, а у напрямні отвори рухливого та опорного елементів введений напрямний стрижень; за умов, що торцева поверхня ложемента виготовлена зі скосом на 4045°, у напрямному отворі опорного елемента і на дистальному кінці напрямного стрижня 1 UA 113173 U 5 10 15 20 25 30 35 40 45 50 55 виконані різьблення, дистальний кінець напрямного стрижня вкручений у напрямний отвір опорного елемента. Причинно-наслідковий зв'язок сукупності запропонованих ознак корисної моделі з вищезазначеним технічним результатом полягає в наступному. Додатковими функціональними зонами струбцини є ділянки захоплення і фіксації дугипластини, які виконані у вигляді циліндричного виступу та ложемента, взаємодія котрих з ходовим гвинтом дозволяє коректувати прогин на ділянці "кіля" деформації за рахунок компресії, без використання ручних зусиль, що зменшує вірогідність проявів післяопераційних ускладнень. Циліндричний виступ, виконаний на торці рухливого елемента, забезпечує захоплення рухомої секції дуги-пластини за найближчий отвір та її переміщення крізь стабілізатор, з виключенням необхідності ручного надавлювання на поверхню пластини в напрямі хребта, в крапці проекції вершини кільового випинання, а також зменшення обсягу ручних маніпуляцій. Поперечні пази, які вироблені в циліндричному виступі, запобігають зісковзування рухомої секції дуги-пластини в динаміці. Ложемент, виконаний на торці опорного елемента, утримує стабілізатор дуги-пластини в непорушному положенні, поліпшуючи швидкість і точність суміщення власного отвору з одним із отворів рухомої секції дуги-пластини під час корекції КДГК. Досягається зменшення обсягу ручних маніпуляцій. U-подібна форма ложемента вигідна тим, що зручно дозволяє розташовувати на собі рухомий стабілізатор. Для цього пази ложемента розділені проймою, наявність котрої дозволяє проходити через пройму дуги-пластини, що необхідно для зменшення обсягу ручних маніпуляцій та вірогідності виникнення післяопераційних ускладнень. Напрямний стрижень, пропущений через напрямні отвори рухливого та опорного елементів запобігає зісковзування рухомої секції дуги-пластини та стабілізатора, усуває люфт, ротації, осьові зсуви та неадекватні зближення дуги-пластини з поверхнями грудини, поліпшує точність, прискорює суміщення отворів рухомої секції та стабілізатора, що зменшує вірогідність післяопераційних ускладнень під час корекції КДГК. Конструкція уточнюється виготовленням торцевої поверхні ложемента зі скосом на 40-45°, виконанням різьблень в напрямному отворі опорного елемента, на дистальному кінці напрямного стрижня, а також різьбовим зв'язком дистального кінця напрямного стрижня з напрямним отвором опорного елемента. 40-45° скіс торцевої поверхні ложемента забезпечує огляд, розширює діапазон кутової маневреності струбцини, поліпшує позиціювання, знижує вірогідність травмування ребер як при позиціюванні дуги-пластини, так і при корекції КДГК. Тож, сукупність ознак корисної моделі є суттєвою та відповідає критерію "новизна", оскільки, має причинно-наслідковий зв'язок з отриманням вищезазначеного технічного результату і не випливає з досліджуваного рівня техніки явним чином. На Фіг. 1 зображений загальний вигляд струбцини, на Фіг. 2 - струбцина в динаміці використання. Відомості, які підтверджують можливість здійснення корисної моделі, полягають у наступному. Струбцина містить (Фіг. 1, 2) опорний 1 і рухливий 2 елементи, з різьбовим 3 та безрізьбовим 4 співвісними отворами, ходовий гвинт 5, з однобічною різьбою 6, рукояткою 7, напрямні отвори 8, 9, виконані в рухливому 2 та опорному 1 елементах. Ходовий гвинт 5, що має зв'язок з різьбовим отвором 3 рухливого елемента 2, введений дистальним кінцем у безрізьбовий отвір 4 опорного елемента 1, з можливістю вільного обертання. Для зменшення обсягу ручних маніпуляцій та вірогідності післяопераційних ускладнень при позиціювання дугипластини на ділянці "кіля" деформації, на торцях рухливого 2 і опорного 1 елементів додатково сформовані циліндричний виступ 10 і ложемент U-подібної форми 11, 3 проймою та 40-45° скосом 15 торцевої поверхні. У циліндричному виступі 10 і ложементі 11 вироблені поперечні пази 12, 13, а у напрямному отворі 8 опорного елемента 1, дистальному кінці напрямного стрижня 14 нарізані різьблення (не позначені). В напрямні отвори 8, 9 опорного 1 та рухливого 2 елементів введений напрямний стрижень 14, дистальний кінець котрого вкручений в напрямний отвір 8 опорного елемента 1. Ширини пазів 12, 13 перевищують товщини рухомої секції дугипластини 16 і стабілізатора 17, а діаметр циліндричного виступу 10 менше діаметра отворів 18 дуги-пластини 16. Для вільного обертання ходового гвинта 5 у безрізьбовому отворі 4 на дистальному кінці ходового гвинта 5 знята фаска (не позначена), а на його зовнішній ділянці, що виступає за межі опорного елемента 1, нарізане різьблення (не позначене) для гайки 19 2 UA 113173 U 5 10 15 20 25 30 35 40 45 50 55 баранчикового типу. Усі збірні елементи струбцині - знімні, що забезпечує їх ретельну обробку антисептичними засобами. Струбцина в динаміці. Під час операції з приводу КДГК струбцину встановлюють на дугупластину таким чином, щоб поперечні пази 13 ложемента 11 розташовувалися під рухомим стабілізатором 17. Поперечні пази 13 ложемента 11 запобігатимуть зсув, осьові переміщення стабілізатора 17, а напрямний стрижень 14 - люфт, ротацію, переміщення рухомої секції дугипластини 16 та її зближення з поверхнями грудини. Циліндричний виступ 10 вводять у найближчий отвір 18 рухомої секції 16 дуги-пластини, захоплюючи її поперечним пазом 12. Поперечний паз 12 усуватиме зісковзування рухомої секції 16 дуги-пластини 16 при обертанні ходового гвинта 5. Обертаючись по часовій стрілці, ходовий гвинт 5 підніматиме уверх рухливий елемент 2 з циліндричним виступом 10 на необхідну величину, при цьому рухома секція дугипластини 16 буде переміщуватися, а її отвори змінюватимуть позицію відносно отвору стабілізатора 17. Після суміщення отворів рухомої секції дуги-пластини 16 та стабілізатора 17, позицію дуги-пластини 16 стопорять за допомогою фіксатора 20. На завершення корекції КДГК стабілізатор 17 прикручують безпосередньо до ребер. Таким чином, обертання ходового гвинта переміщує рухливий елемент і циліндричний виступ на необхідну величину, пересовує рухому секцію дуги-пластини відносно нерухомої, а на ділянці "кіля" за рахунок радіального опору дуги-пластини створюється необхідна компресія. Корекція позиції дуги-пластини повністю скорочує обсяг ручних маніпуляцій, виключає ручне надавлювання на її поверхню в крапці проекції вершини кільового випинання, що знижує імовірність травмування грудної клітки, а відтак і виникнення післяопераційних ускладнень при використанні. При випробуванні запропонованої струбцини виявлені й додаткові переваги: покращення хірургічних зручностей, розширення хірургічних можливостей, скорочення часу суміщення отворів рухомої секції дуги-пластини та стабілізатора (оперативність), створення, контролювання покрокової компресії, регулювання, рівномірність навантажень на усій ділянці кільової деформації (оптимізація), як в процесі лікування, так і під час профілактики КДГК, підвищення точності позиціювання дуги-пластини, виключення ризиків, прискорення термінів відновлення грудини. Приклад виготовлення Струбцину виготовляли токарно-фрезерним чином з нержавіючої сталі 2 × 17Н9Т або інших марок і металів, які відповідали санітарно-гігієнічним вимогам. Збірні елементи струбцини: опорний елемент 1, рухливий елемент 2, ходовий гвинт 5, рукоятка 7, напрямний стрижень 14, гайка 19 (Фіг. 1, 2). В опорному 1 та рухливому 2 елементах, у вигляді 10 мм пластин, виробляли 8 мм безрізьбовий 4 і різьбовий (М10) 3 отвори, відповідно. На торці рухливого елемента 2 формували циліндричний виступ 10, довжиною 5 мм, з поперечним 3 мм пазом 12, більшим за товщину рухомої секції дуги-пластини 16, з 4 мм діаметром, меншим за діаметр отворів 18 дугипластини. На торці опорного елемента 1 формували ложемент 11 U-подібної форми, з проймою і поперечними 3 мм пазами, більшими за товщину стабілізатора 17 дуги-пластини, а його торцеву поверхню скошували на 40-45°. Різьбовий (М10) 3 та 8 мм безрізьбовий отвори 4 в рухливому 2 та опорному 1 елементах робили співвісними, як і напрямні 8 мм отвори 8, 9 для напрямного стрижня 14. У напрямному отворі 9 опорного елемента 1 й дистальному кінці ходового гвинта 5 нарізали однобічні різьблення (М8, М10), відповідно. На дистальному кінці ходового гвинта 5 також знімали 10 мм фаску (не позначена) на товщину пластини, а на його зовнішній ділянці, що виступала назовні опорного елемента 1 на ~5 мм, нарізали різьбу (М8) для баранчикової гайки 19. Ходовий гвинт 5 вкручували в різьбовий отвір 3 рухливого елемента 2, а дистальний кінець вводили у безрізьбовий отвір 4 опорного елемента 1. На різьбу (М8) дистальної ділянки ходового гвинта 5 вручну нагвинчували гайку 19 баранчикового типу. Напрямний стрижень 14 пропускали через напрямний безрізьбовий 8 мм отвір 8 рухливого елемента 2 до напрямного різьбового (М8) отвору 9 опорного елемента 1 та вкручували в нього дистальним кінцем. Ходовий гвинт 5 вільно обертався у безрізьбовому отворі 4 опорного елемента 1, прокручувався та пересувався в різьбовому отворі 3 рухливого елемента 2, що забезпечувало рухомому елементу 2 зворотнопоступальні переміщення уздовж напрямного стрижня 14. Приклад клінічного використання Хлопчик Ткаченко Ю., 16 р., перебував у дитячому пульмонологічному відділенні з торакальними ліжками "КЗ міська клінічна лікарня № 8" м. Кривого Рогу, з приводу КДГК субкомпенсованої стадії (іст. хв. № 9901/915 від 20.10.2015). 3 UA 113173 U 5 10 15 20 25 30 35 40 45 50 55 60 За 2 доби до операції оцінювали реакцію відторгнення металу дуги-пластини організмом і налаштовували індивідуально її, з урахуванням типу КДГК. За відсутністю протипоказань до переносимості дуги-пластини, під інтубаційним наркозом виконували поперечні розрізи шкіри, з обох сторін грудини, по середній аксілярній лінії, мобілізовували м'які тканини. На ділянці фіксації рухомої секції дуги-пластини проводили двобічну субперіостальну мобілізацію ребер і заздалегідь проводили металеві лігатури. Через бокові розрізи формували субфасціально надгрудинно-реберний тунель, в який, в межах м'яких тканин передньої грудної стінки, вводили провідник. Використовуючи лігатуру, дугу-пластину пропускали субм'язовим чином, а з протилежного боку від ДГК вводили її рухому секцію. Перед фіксацією рухомої секції дуги-пластини встановлювали струбцину, з можливістю розміщення її стабілізатора в поперечні пази ложемента, при цьому циліндричний виступ струбцини вводили у найближчий отвір дуги-пластини, захоплюючи поперечним пазом рухому секцію в її отворі. Ходовий гвинт обертали по часовій стрілці. При цьому рухливий елемент струбцини, піднімався уверх на необхідну величину разом із циліндричним виступом, рухома секція дуги-пластини переміщувалась, а її отвори зміщалися відносно отвору стабілізатора. Після суміщення отворів рухомої секції дуги-пластини та стабілізатора, позицію дуги-пластини стопорили введенням фіксатора. Наприкінці корекції КДГК стабілізатор прикручували до ребер металевими лігатурами. Рани вшивали пошарово та піддавали дренуванню. Наданий приклад підтверджує можливість застосування пропонованої струбцини при позиціюванні нагрудних дуг-пластин і регулюванні компресії на ділянці "кіля" деформації. Ретроспекція історій хвороб раніш прооперованих дітей, з використанням відомої дугипластини зі стабілізуючою секцією [1, 2] дозволяє дійти висновку, що застосування струбцини істотно знижує обсяг ручних маніпуляцій при її позиціюванні, а також вірогідність післяопераційних ускладнень на ~30 %. Стабілізація позиції дуги-пластини за умов дійсної корисної моделі виключає ушкодження внутрішніх органів і тканин, знижує обсяг крововтрати, внаслідок виключення можливості ротації та її осьових переміщень, що робить струбцину придатною для лікування та профілактики КДГК, сколіозу або порушень осанки у дітей, віком 1018 років. Таким чином, запропоноване рішення задачі відповідає умові "промислова придатність", як таке, що може бути використаним у дитячій хірургії, з можливістю перевершення вищенаведеного технічного результату за допомогою продуктів, які стали відомі за подією пріоритету та поєднані з рішенням поставленої задачі. Водночас, характеристика заявленого пристрою, що зазначена у н.п. Формули, визначає відмінність його від об'єктів аналогічного призначення, що з урахуванням вищенаведених тверджень, допускає можливість набуття ним правового статусу як корисної моделі. Перелік позначень: 1) опорний елемент 2) рухливий елемент 3) різьбовий отвір в рухливому елементі 4) безрізьбовий отвір в опорному елементі 5) ходовий гвинт 6) однобічна різьба 7) рукоятка 8) напрямний отвір в рухливому елементі 9) напрямний отвір в опорному елементі 10) циліндричний виступ 11) ложемент U-подібної форми 12) поперечний паз в циліндричному виступі 13) поперечні пази в ложементі 14) напрямний стрижень 15) скіс торцевої поверхні ложемента 16) рухома секція дуги-пластини 17) стабілізатор 18) отвори в дузі-пластині 19) гайка баранчикового типу 20) фіксатор. Аналоги: 1. Дуга-пластина: Пат. 47142 України, МПК А61В 17/58, А61В 17/68 / Шульга Д.І., Лойко Є.Є., Погорілий В.В., Наймушина Г.М., Клітний О.Г. (Україна). - № u200912777; заявл. 09.12.2009; опубл. 11.01.2010. 4 UA 113173 U 5 2. Спосіб корекції кільовидної деформації грудної клітини: Пат. 46695, МПК А61В 17/56 / Шульга Д.І., Лойко Є.Є., Кукуруза Ю.П., Мокія-Сербіна C.O., Давидюк І.А. (Україна). - № u200910880; заявл.28.10.09; опубл. 25.12.09. 3. Струбцина для запрессовки и демонтажа клиньев: Пат. 2065808 России, МПК: В25В 5/00 / Рыбаченко И.В., Ельцов А.В., Касаткин В.В., Руденко В.Г. (Украина); НИИ технологии судостроения (Украина). - № 4923337/28; заявл. 25. 12.1990; опубл. 27.08.1996. 4. Струбцина трубна "Енкор" (зальний вигляд):httр://skbtools.ru/strubczinyi.html. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Струбцина, що включає опорний та рухливий елементи, з різьбовим і безрізьбовим співвісними отворами, ходовий гвинт з однобічною різьбою і рукояткою, дистальний кінець котрого введений у безрізьбовий отвір опорного елемента з можливістю вільного обертання, гвинтовий зв'язок ходового гвинта з різьбовим отвором рухливого елемента та напрямні отвори, виконані співвісно в рухливому та опорному елементах, яка відрізняється тим, що додатково на торцях рухливого і опорного елементів сформовані циліндричний виступ і ложемент Uподібної форми, у циліндричному виступі та ложементі вироблені поперечні пази на задану ширину, пази ложемента розділені проймою, а у напрямні отвори рухливого та опорного елементів введений напрямний стрижень. 2. Струбцина за п. 1, яка відрізняється тим, що торцева контактна поверхня ложемента виготовлена зі скосом на 40-45°. 3. Струбцина за п. 1, яка відрізняється тим, що у напрямному отворі опорного елемента і на дистальному кінці напрямного стрижня виконані різьблення. 4. Струбцина за п. 1, яка відрізняється тим, що дистальний кінець напрямного стрижня вкручений у напрямний отвір опорного елемента. 5 UA 113173 U 6 UA 113173 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7

Дивитися

Додаткова інформація

Автори англійською

Loiko Yevhen Yevhenovych

Автори російською

Лойко Евгений Евгеньевич

МПК / Мітки

МПК: B25B 5/00, A61B 17/58, A61B 17/66

Мітки: струбцина
