Модульні навушники

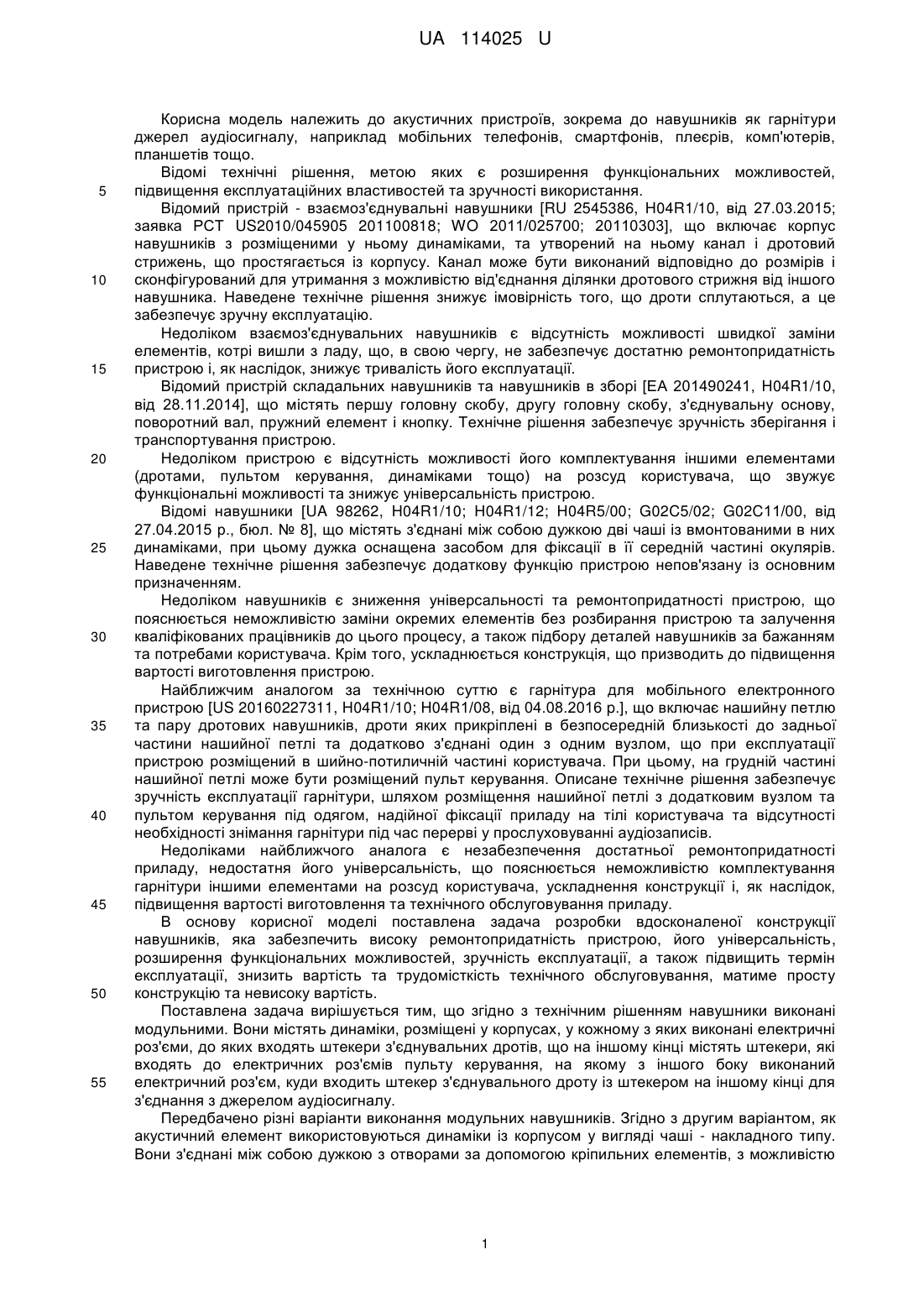

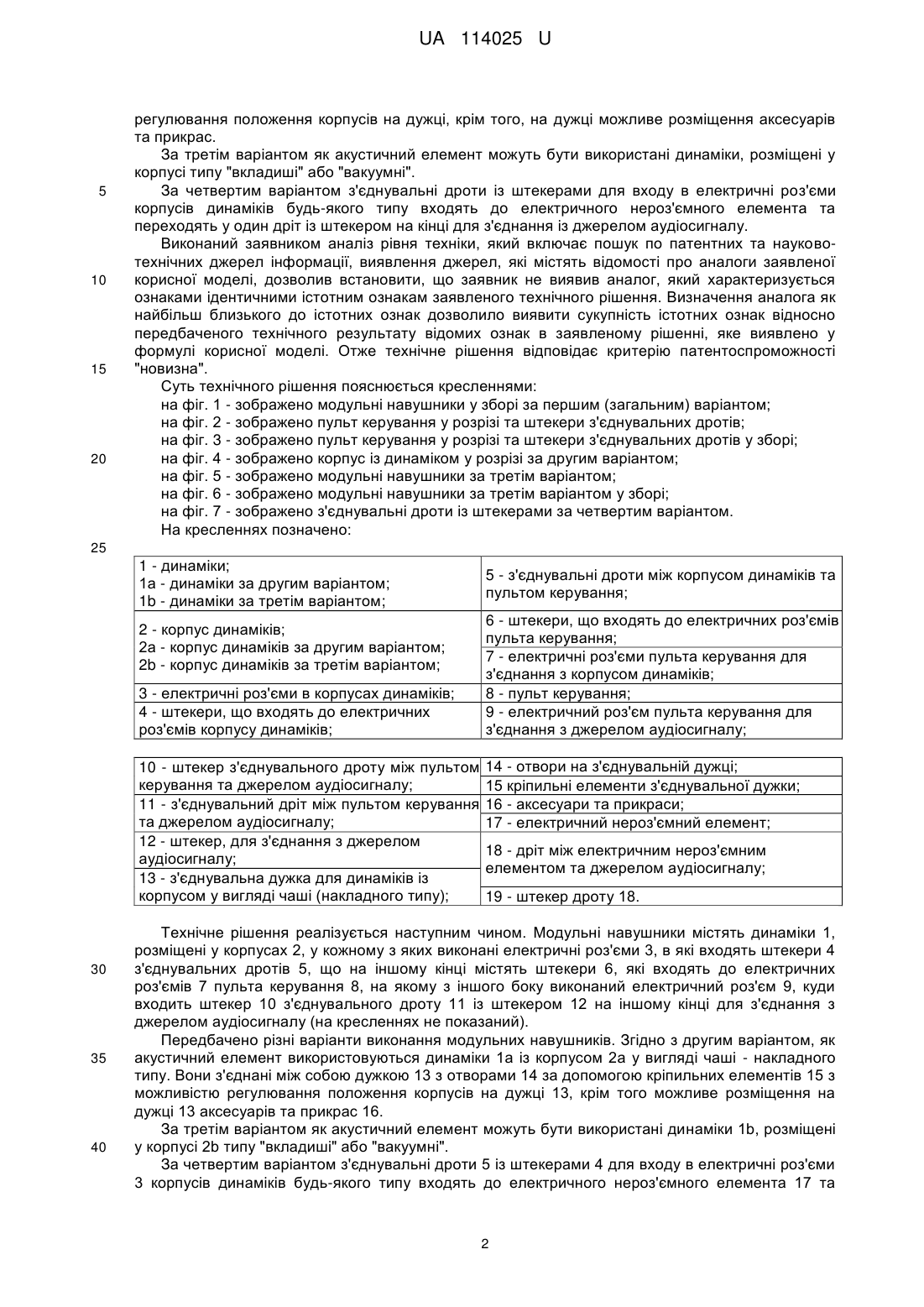

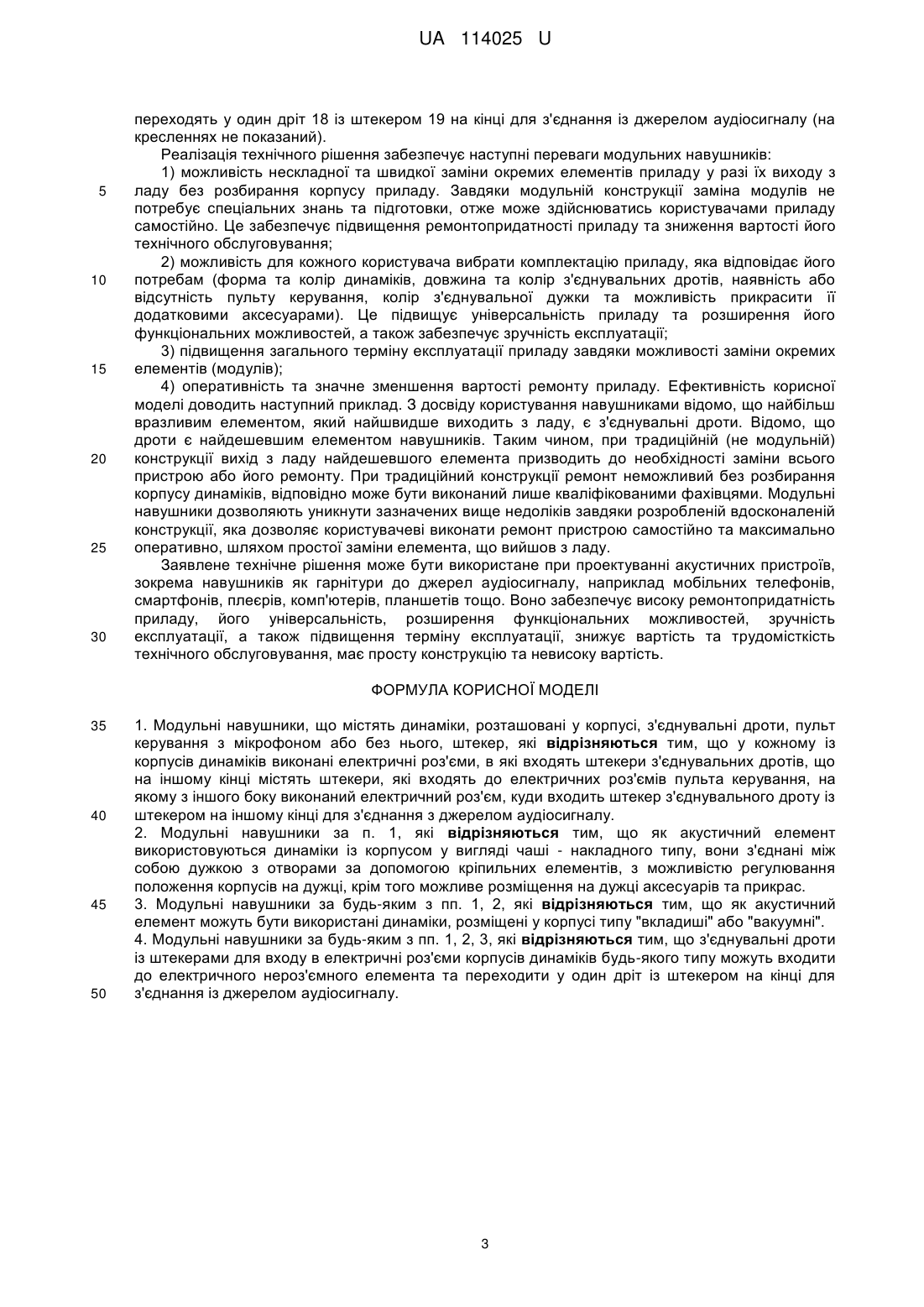

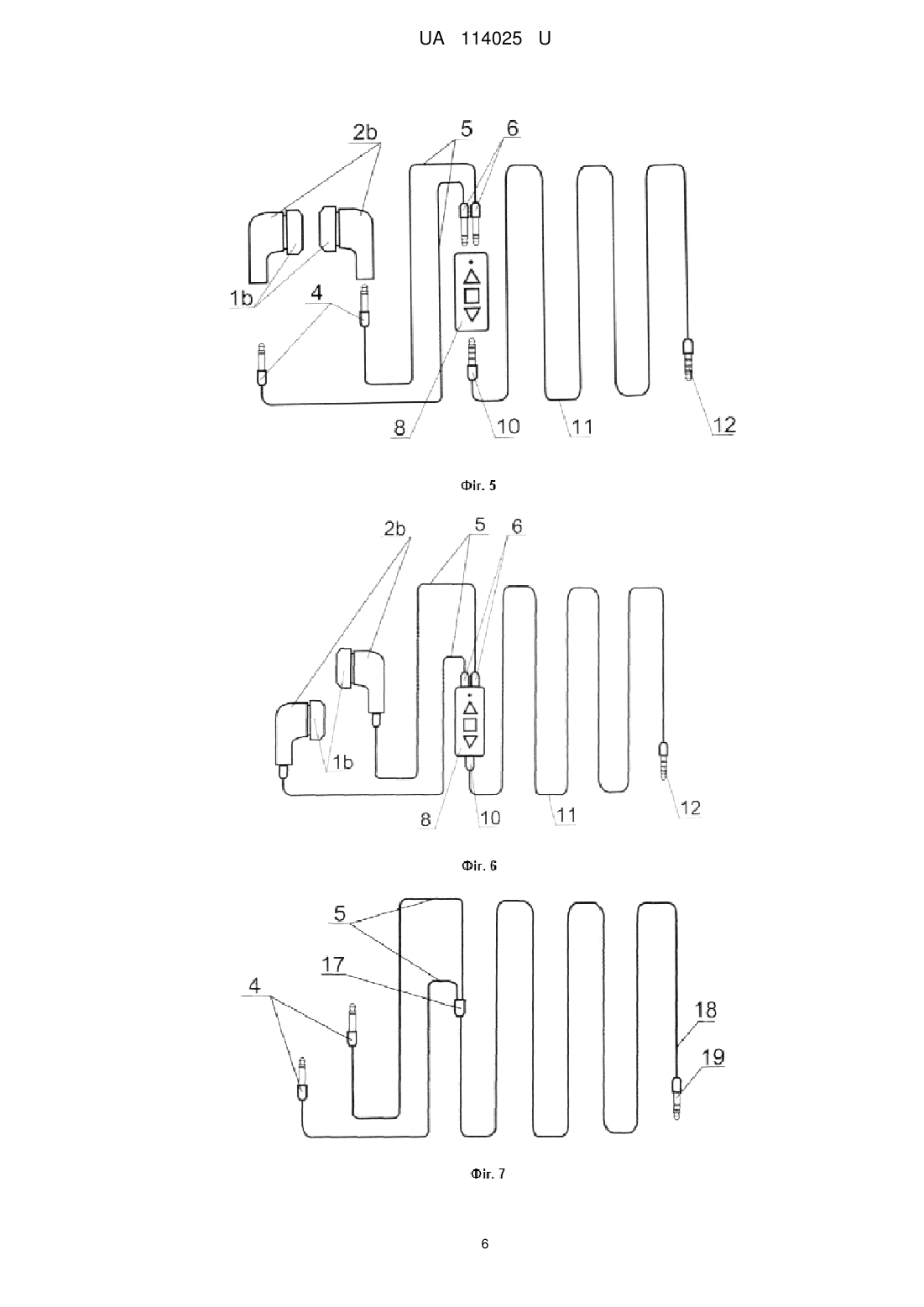

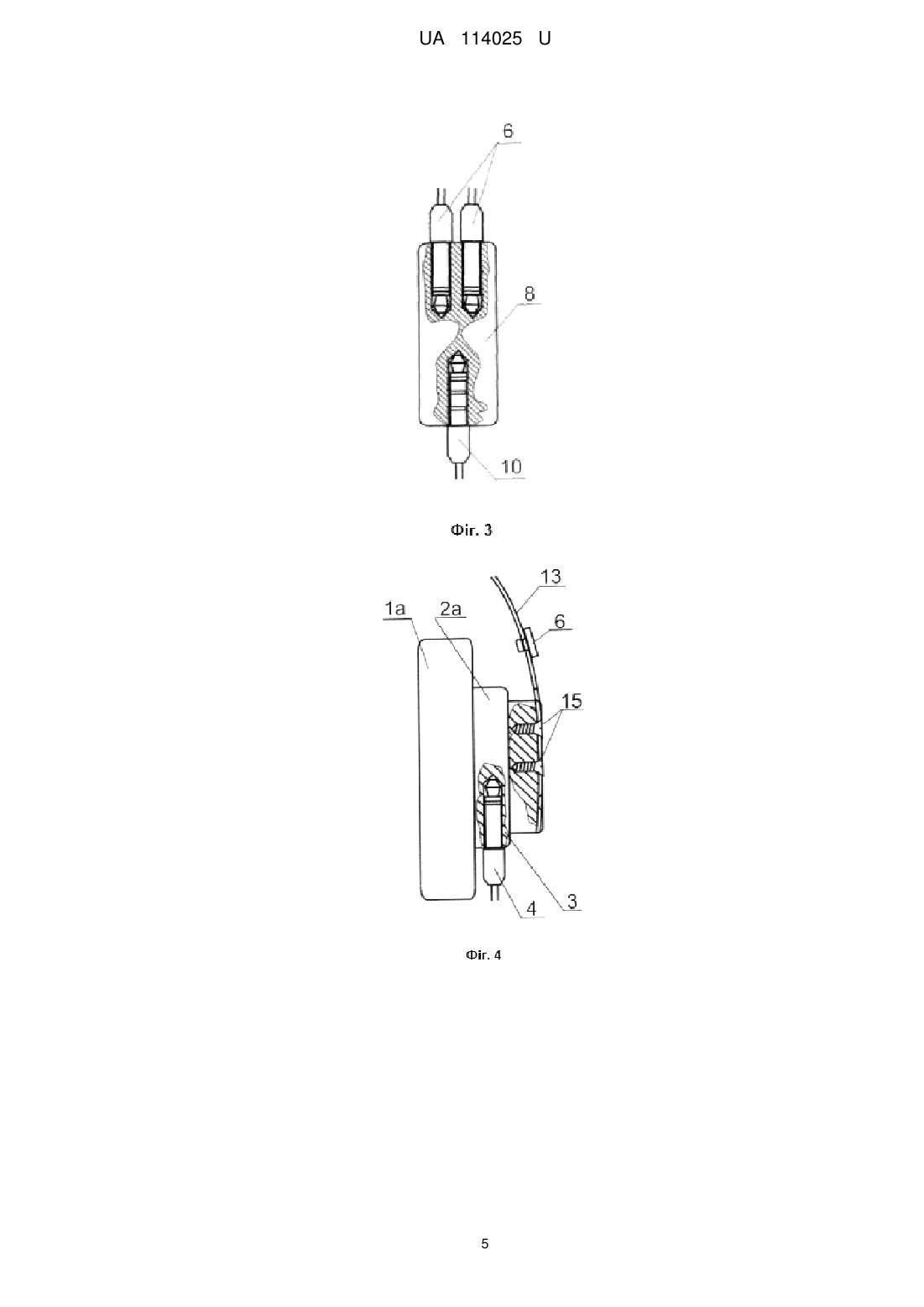

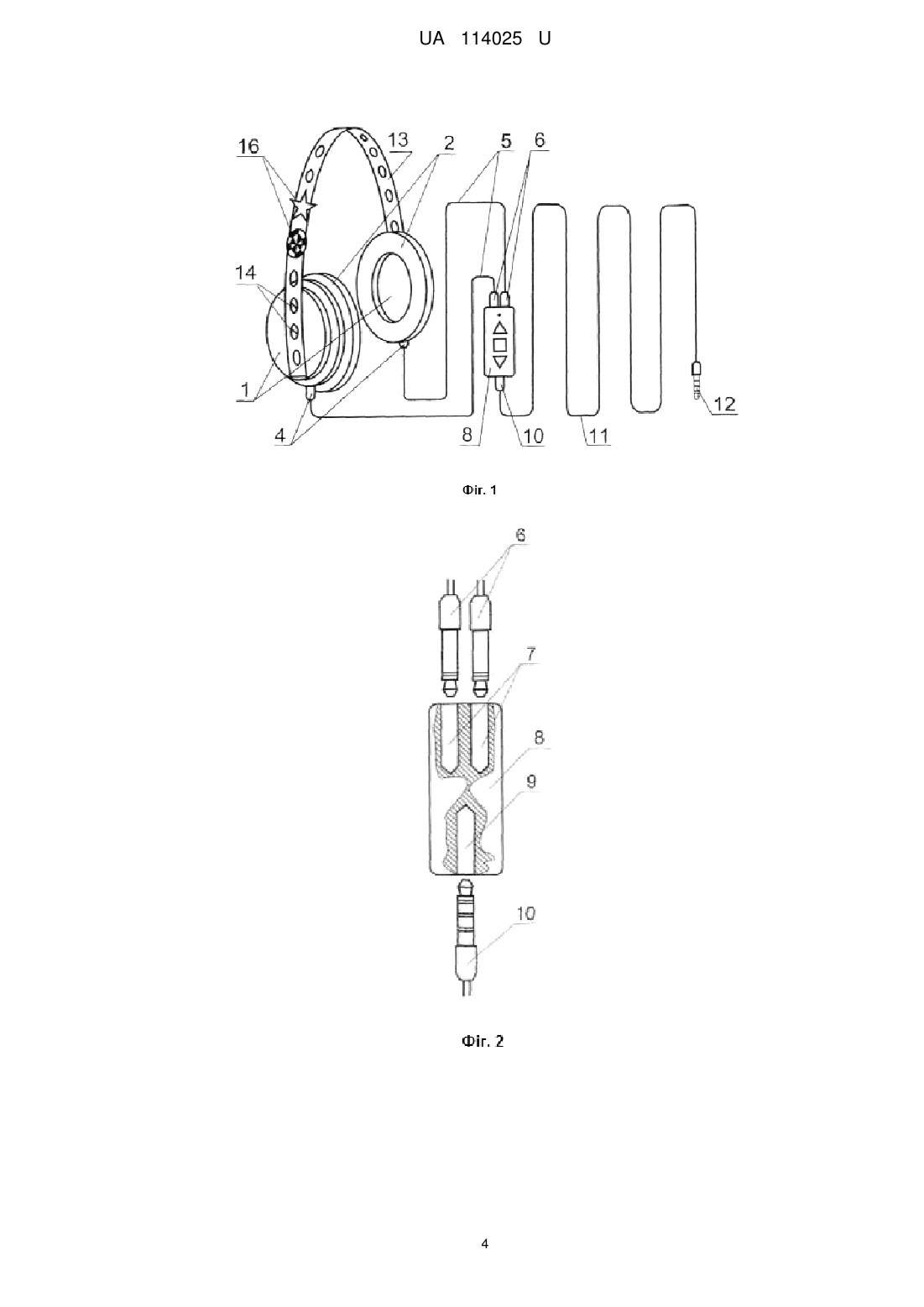

Реферат: UA 114025 U UA 114025 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до акустичних пристроїв, зокрема до навушників як гарнітури джерел аудіосигналу, наприклад мобільних телефонів, смартфонів, плеєрів, комп'ютерів, планшетів тощо. Відомі технічні рішення, метою яких є розширення функціональних можливостей, підвищення експлуатаційних властивостей та зручності використання. Відомий пристрій - взаємоз'єднувальні навушники [RU 2545386, H04R1/10, від 27.03.2015; заявка РСТ US2010/045905 201100818; WO 2011/025700; 20110303], що включає корпус навушників з розміщеними у ньому динаміками, та утворений на ньому канал і дротовий стрижень, що простягається із корпусу. Канал може бути виконаний відповідно до розмірів і сконфігурований для утримання з можливістю від'єднання ділянки дротового стрижня від іншого навушника. Наведене технічне рішення знижує імовірність того, що дроти сплутаються, а це забезпечує зручну експлуатацію. Недоліком взаємоз'єднувальних навушників є відсутність можливості швидкої заміни елементів, котрі вишли з ладу, що, в свою чергу, не забезпечує достатню ремонтопридатність пристрою і, як наслідок, знижує тривалість його експлуатації. Відомий пристрій складальних навушників та навушників в зборі [ЕА 201490241, H04R1/10, від 28.11.2014], що містять першу головну скобу, другу головну скобу, з'єднувальну основу, поворотний вал, пружний елемент і кнопку. Технічне рішення забезпечує зручність зберігання і транспортування пристрою. Недоліком пристрою є відсутність можливості його комплектування іншими елементами (дротами, пультом керування, динаміками тощо) на розсуд користувача, що звужує функціональні можливості та знижує універсальність пристрою. Відомі навушники [UA 98262, H04R1/10; H04R1/12; H04R5/00; G02C5/02; G02C11/00, від 27.04.2015 р., бюл. № 8], що містять з'єднані між собою дужкою дві чаші із вмонтованими в них динаміками, при цьому дужка оснащена засобом для фіксації в її середній частині окулярів. Наведене технічне рішення забезпечує додаткову функцію пристрою непов'язану із основним призначенням. Недоліком навушників є зниження універсальності та ремонтопридатності пристрою, що пояснюється неможливістю заміни окремих елементів без розбирання пристрою та залучення кваліфікованих працівників до цього процесу, а також підбору деталей навушників за бажанням та потребами користувача. Крім того, ускладнюється конструкція, що призводить до підвищення вартості виготовлення пристрою. Найближчим аналогом за технічною суттю є гарнітура для мобільного електронного пристрою [US 20160227311, H04R1/10; H04R1/08, від 04.08.2016 p.], що включає нашийну петлю та пару дротових навушників, дроти яких прикріплені в безпосередній близькості до задньої частини нашийної петлі та додатково з'єднані один з одним вузлом, що при експлуатації пристрою розміщений в шийно-потиличній частині користувача. При цьому, на грудній частині нашийної петлі може бути розміщений пульт керування. Описане технічне рішення забезпечує зручність експлуатації гарнітури, шляхом розміщення нашийної петлі з додатковим вузлом та пультом керування під одягом, надійної фіксації приладу на тілі користувача та відсутності необхідності знімання гарнітури під час перерві у прослуховуванні аудіозаписів. Недоліками найближчого аналога є незабезпечення достатньої ремонтопридатності приладу, недостатня його універсальність, що пояснюється неможливістю комплектування гарнітури іншими елементами на розсуд користувача, ускладнення конструкції і, як наслідок, підвищення вартості виготовлення та технічного обслуговування приладу. В основу корисної моделі поставлена задача розробки вдосконаленої конструкції навушників, яка забезпечить високу ремонтопридатність пристрою, його універсальність, розширення функціональних можливостей, зручність експлуатації, а також підвищить термін експлуатації, знизить вартість та трудомісткість технічного обслуговування, матиме просту конструкцію та невисоку вартість. Поставлена задача вирішується тим, що згідно з технічним рішенням навушники виконані модульними. Вони містять динаміки, розміщені у корпусах, у кожному з яких виконані електричні роз'єми, до яких входять штекери з'єднувальних дротів, що на іншому кінці містять штекери, які входять до електричних роз'ємів пульту керування, на якому з іншого боку виконаний електричний роз'єм, куди входить штекер з'єднувального дроту із штекером на іншому кінці для з'єднання з джерелом аудіосигналу. Передбачено різні варіанти виконання модульних навушників. Згідно з другим варіантом, як акустичний елемент використовуються динаміки із корпусом у вигляді чаші - накладного типу. Вони з'єднані між собою дужкою з отворами за допомогою кріпильних елементів, з можливістю 1 UA 114025 U 5 10 15 20 регулювання положення корпусів на дужці, крім того, на дужці можливе розміщення аксесуарів та прикрас. За третім варіантом як акустичний елемент можуть бути використані динаміки, розміщені у корпусі типу "вкладиші" або "вакуумні". За четвертим варіантом з'єднувальні дроти із штекерами для входу в електричні роз'єми корпусів динаміків будь-якого типу входять до електричного нероз'ємного елемента та переходять у один дріт із штекером на кінці для з'єднання із джерелом аудіосигналу. Виконаний заявником аналіз рівня техніки, який включає пошук по патентних та науковотехнічних джерел інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками ідентичними істотним ознакам заявленого технічного рішення. Визначення аналога як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак відносно передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі корисної моделі. Отже технічне рішення відповідає критерію патентоспроможності "новизна". Суть технічного рішення пояснюється кресленнями: на фіг. 1 - зображено модульні навушники у зборі за першим (загальним) варіантом; на фіг. 2 - зображено пульт керування у розрізі та штекери з'єднувальних дротів; на фіг. 3 - зображено пульт керування у розрізі та штекери з'єднувальних дротів у зборі; на фіг. 4 - зображено корпус із динаміком у розрізі за другим варіантом; на фіг. 5 - зображено модульні навушники за третім варіантом; на фіг. 6 - зображено модульні навушники за третім варіантом у зборі; на фіг. 7 - зображено з'єднувальні дроти із штекерами за четвертим варіантом. На кресленнях позначено: 25 1 - динаміки; 1а - динаміки за другим варіантом; 1b - динаміки за третім варіантом; 2 - корпус динаміків; 2а - корпус динаміків за другим варіантом; 2b - корпус динаміків за третім варіантом; 3 - електричні роз'єми в корпусах динаміків; 4 - штекери, що входять до електричних роз'ємів корпусу динаміків; 10 - штекер з'єднувального дроту між пультом керування та джерелом аудіосигналу; 11 - з'єднувальний дріт між пультом керування та джерелом аудіосигналу; 12 - штекер, для з'єднання з джерелом аудіосигналу; 13 - з'єднувальна дужка для динаміків із корпусом у вигляді чаші (накладного типу); 30 35 40 5 - з'єднувальні дроти між корпусом динаміків та пультом керування; 6 - штекери, що входять до електричних роз'ємів пульта керування; 7 - електричні роз'єми пульта керування для з'єднання з корпусом динаміків; 8 - пульт керування; 9 - електричний роз'єм пульта керування для з'єднання з джерелом аудіосигналу; 14 - отвори на з'єднувальній дужці; 15 кріпильні елементи з'єднувальної дужки; 16 - аксесуари та прикраси; 17 - електричний нероз'ємний елемент; 18 - дріт між електричним нероз'ємним елементом та джерелом аудіосигналу; 19 - штекер дроту 18. Технічне рішення реалізується наступним чином. Модульні навушники містять динаміки 1, розміщені у корпусах 2, у кожному з яких виконані електричні роз'єми 3, в які входять штекери 4 з'єднувальних дротів 5, що на іншому кінці містять штекери 6, які входять до електричних роз'ємів 7 пульта керування 8, на якому з іншого боку виконаний електричний роз'єм 9, куди входить штекер 10 з'єднувального дроту 11 із штекером 12 на іншому кінці для з'єднання з джерелом аудіосигналу (на кресленнях не показаний). Передбачено різні варіанти виконання модульних навушників. Згідно з другим варіантом, як акустичний елемент використовуються динаміки 1а із корпусом 2а у вигляді чаші - накладного типу. Вони з'єднані між собою дужкою 13 з отворами 14 за допомогою кріпильних елементів 15 з можливістю регулювання положення корпусів на дужці 13, крім того можливе розміщення на дужці 13 аксесуарів та прикрас 16. За третім варіантом як акустичний елемент можуть бути використані динаміки 1b, розміщені у корпусі 2b типу "вкладиші" або "вакуумні". За четвертим варіантом з'єднувальні дроти 5 із штекерами 4 для входу в електричні роз'єми 3 корпусів динаміків будь-якого типу входять до електричного нероз'ємного елемента 17 та 2 UA 114025 U 5 10 15 20 25 30 переходять у один дріт 18 із штекером 19 на кінці для з'єднання із джерелом аудіосигналу (на кресленнях не показаний). Реалізація технічного рішення забезпечує наступні переваги модульних навушників: 1) можливість нескладної та швидкої заміни окремих елементів приладу у разі їх виходу з ладу без розбирання корпусу приладу. Завдяки модульній конструкції заміна модулів не потребує спеціальних знань та підготовки, отже може здійснюватись користувачами приладу самостійно. Це забезпечує підвищення ремонтопридатності приладу та зниження вартості його технічного обслуговування; 2) можливість для кожного користувача вибрати комплектацію приладу, яка відповідає його потребам (форма та колір динаміків, довжина та колір з'єднувальних дротів, наявність або відсутність пульту керування, колір з'єднувальної дужки та можливість прикрасити її додатковими аксесуарами). Це підвищує універсальність приладу та розширення його функціональних можливостей, а також забезпечує зручність експлуатації; 3) підвищення загального терміну експлуатації приладу завдяки можливості заміни окремих елементів (модулів); 4) оперативність та значне зменшення вартості ремонту приладу. Ефективність корисної моделі доводить наступний приклад. З досвіду користування навушниками відомо, що найбільш вразливим елементом, який найшвидше виходить з ладу, є з'єднувальні дроти. Відомо, що дроти є найдешевшим елементом навушників. Таким чином, при традиційній (не модульній) конструкції вихід з ладу найдешевшого елемента призводить до необхідності заміни всього пристрою або його ремонту. При традиційний конструкції ремонт неможливий без розбирання корпусу динаміків, відповідно може бути виконаний лише кваліфікованими фахівцями. Модульні навушники дозволяють уникнути зазначених вище недоліків завдяки розробленій вдосконаленій конструкції, яка дозволяє користувачеві виконати ремонт пристрою самостійно та максимально оперативно, шляхом простої заміни елемента, що вийшов з ладу. Заявлене технічне рішення може бути використане при проектуванні акустичних пристроїв, зокрема навушників як гарнітури до джерел аудіосигналу, наприклад мобільних телефонів, смартфонів, плеєрів, комп'ютерів, планшетів тощо. Воно забезпечує високу ремонтопридатність приладу, його універсальність, розширення функціональних можливостей, зручність експлуатації, а також підвищення терміну експлуатації, знижує вартість та трудомісткість технічного обслуговування, має просту конструкцію та невисоку вартість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Модульні навушники, що містять динаміки, розташовані у корпусі, з'єднувальні дроти, пульт керування з мікрофоном або без нього, штекер, які відрізняються тим, що у кожному із корпусів динаміків виконані електричні роз'єми, в які входять штекери з'єднувальних дротів, що на іншому кінці містять штекери, які входять до електричних роз'ємів пульта керування, на якому з іншого боку виконаний електричний роз'єм, куди входить штекер з'єднувального дроту із штекером на іншому кінці для з'єднання з джерелом аудіосигналу. 2. Модульні навушники за п. 1, які відрізняються тим, що як акустичний елемент використовуються динаміки із корпусом у вигляді чаші - накладного типу, вони з'єднані між собою дужкою з отворами за допомогою кріпильних елементів, з можливістю регулювання положення корпусів на дужці, крім того можливе розміщення на дужці аксесуарів та прикрас. 3. Модульні навушники за будь-яким з пп. 1, 2, які відрізняються тим, що як акустичний елемент можуть бути використані динаміки, розміщені у корпусі типу "вкладиші" або "вакуумні". 4. Модульні навушники за будь-яким з пп. 1, 2, 3, які відрізняються тим, що з'єднувальні дроти із штекерами для входу в електричні роз'єми корпусів динаміків будь-якого типу можуть входити до електричного нероз'ємного елемента та переходити у один дріт із штекером на кінці для з'єднання із джерелом аудіосигналу. 3 UA 114025 U 4 UA 114025 U 5 UA 114025 U 6 UA 114025 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
