Переносний портативний розбірний тренажер для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань

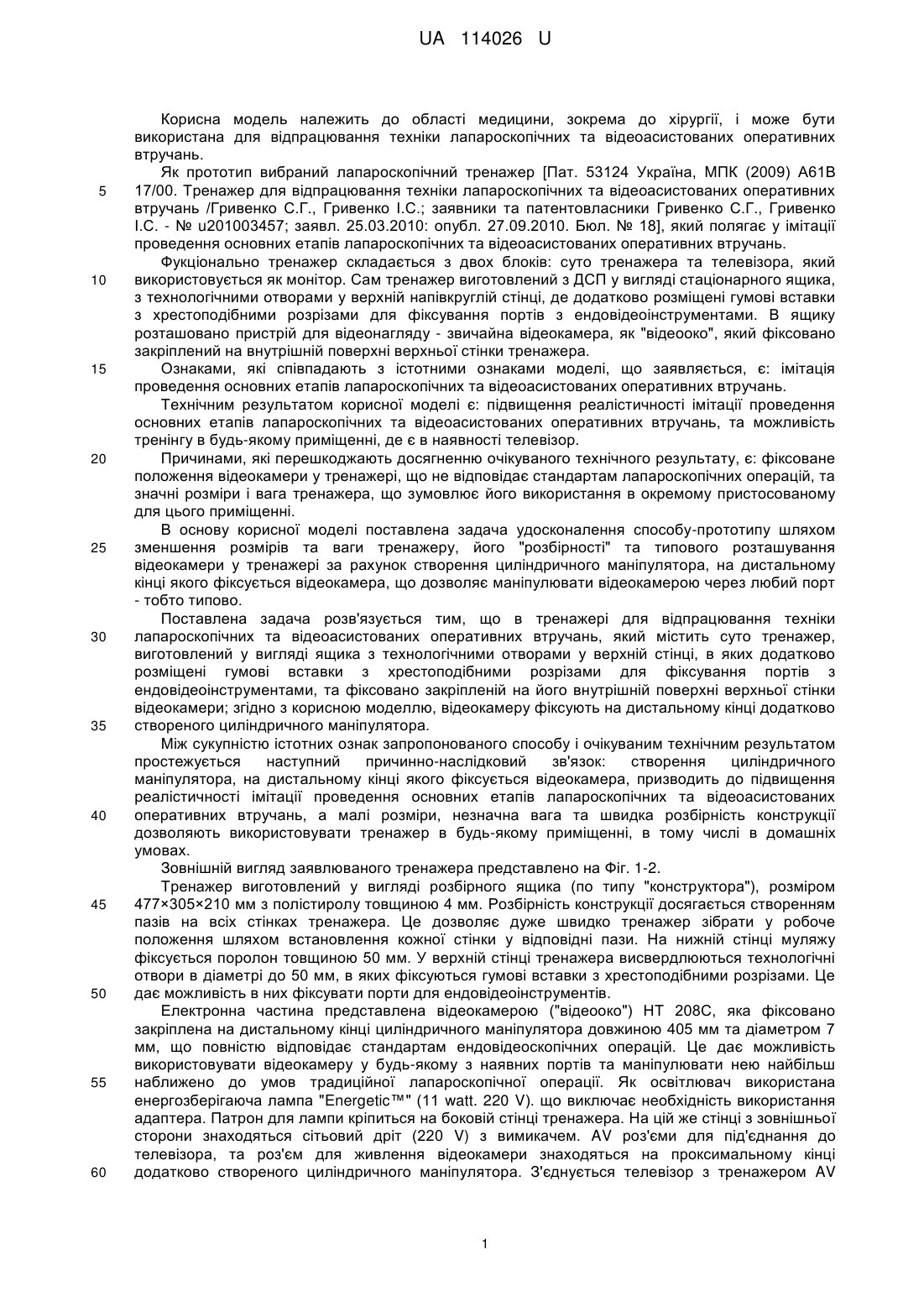

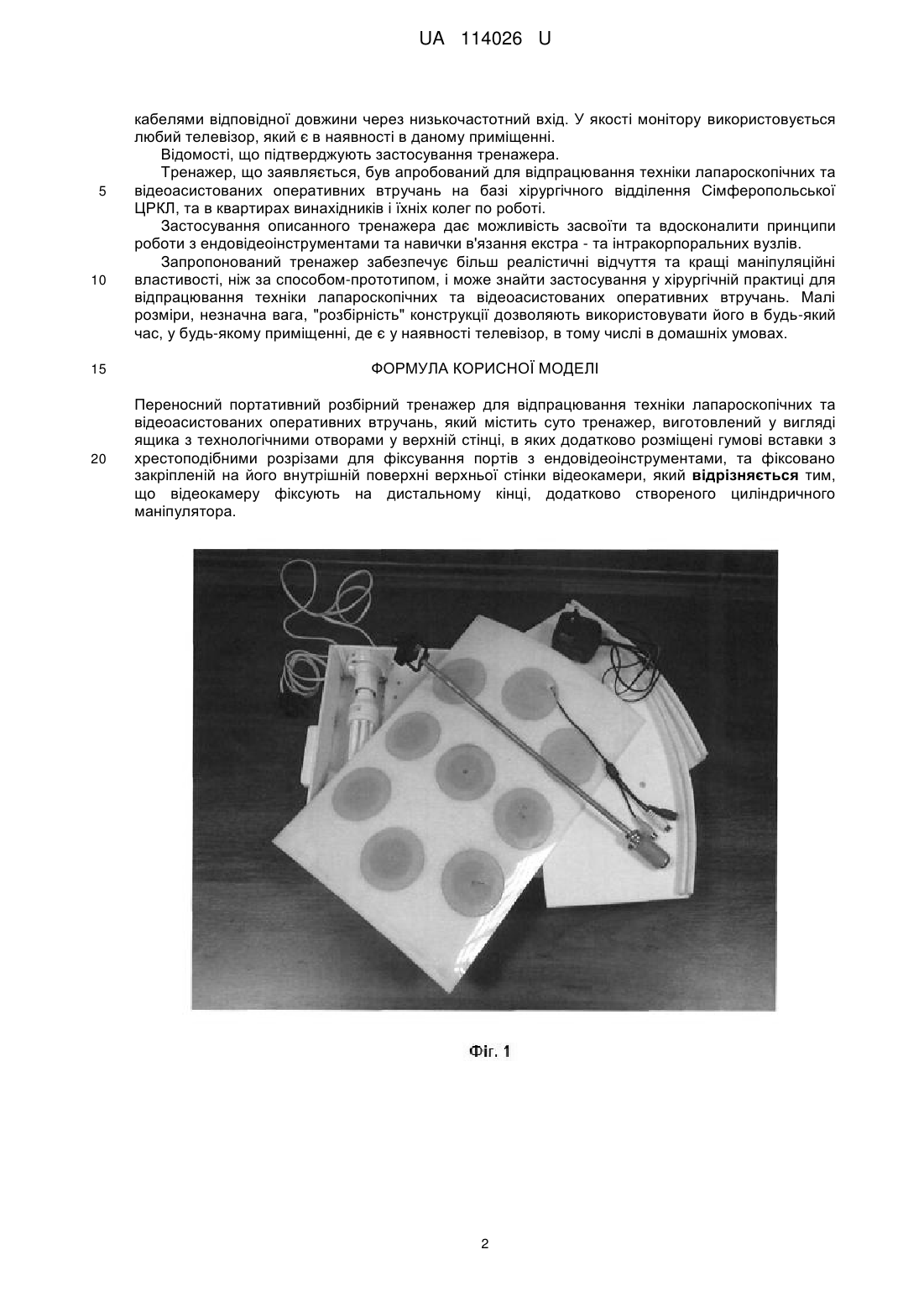

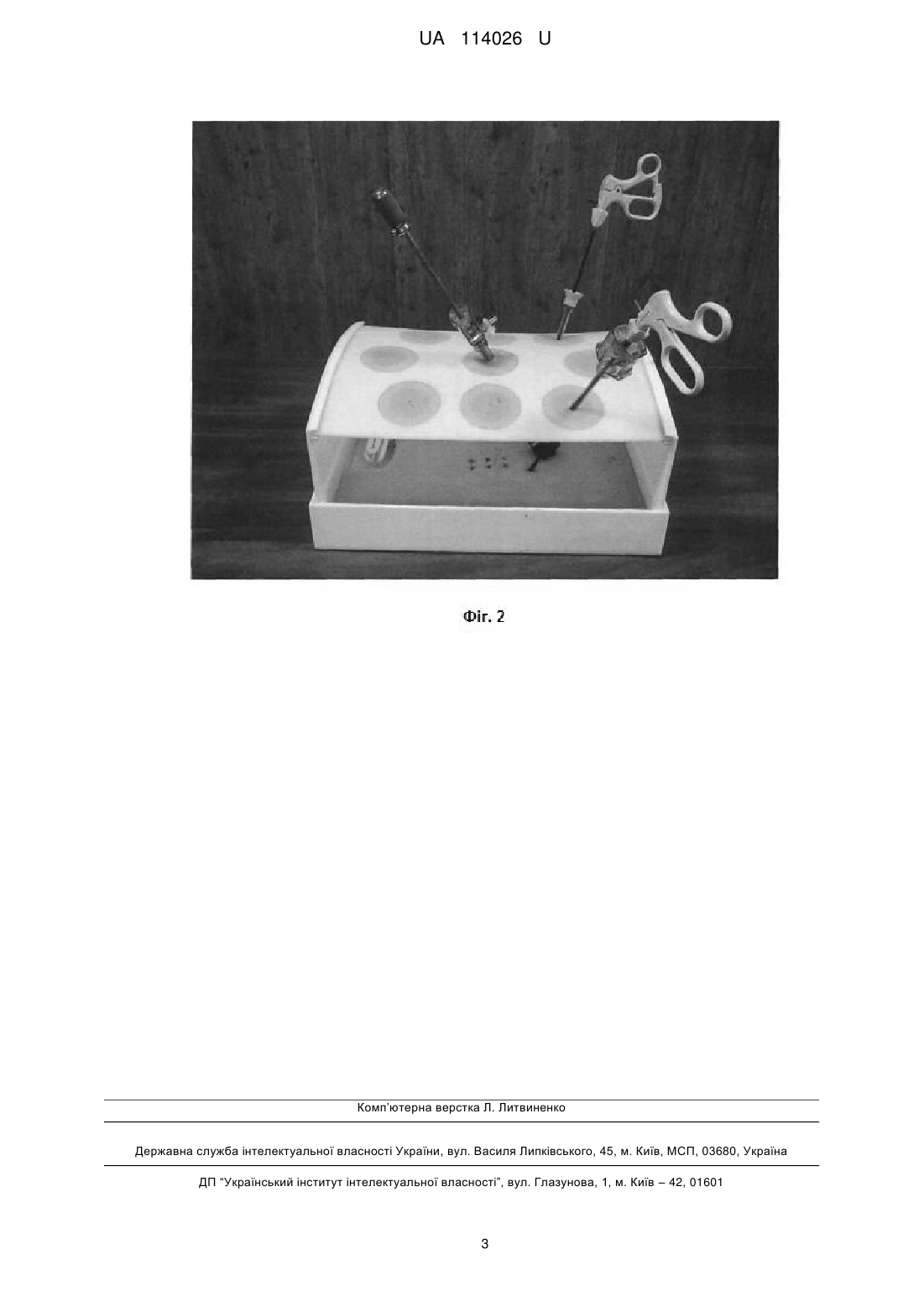

Реферат: Переносний портативний розбірний тренажер для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань, який містить суто тренажер, виготовлений у вигляді ящика з технологічними отворами у верхній стінці, в яких додатково розміщені гумові вставки з хрестоподібними розрізами для фіксування портів з ендовідеоінструментами, та фіксовано закріпленій на його внутрішній поверхні верхньої стінки відеокамери, причому відеокамеру фіксують на дистальному кінці, додатково створеного циліндричного маніпулятора. UA 114026 U (12) UA 114026 U UA 114026 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини, зокрема до хірургії, і може бути використана для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань. Як прототип вибраний лапароскопічний тренажер [Пат. 53124 Україна, MПК (2009) А61В 17/00. Тренажер для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань /Гривенко С.Г., Гривенко І.С.; заявники та патентовласники Гривенко С.Г., Гривенко І.С. - № u201003457; заявл. 25.03.2010: опубл. 27.09.2010. Бюл. № 18], який полягає у імітації проведення основних етапів лапароскопічних та відеоасистованих оперативних втручань. Фукціонально тренажер складається з двох блоків: суто тренажера та телевізора, який використовується як монітор. Сам тренажер виготовлений з ДСП у вигляді стаціонарного ящика, з технологічними отворами у верхній напівкруглій стінці, де додатково розміщені гумові вставки з хрестоподібними розрізами для фіксування портів з ендовідеоінструментами. В ящику розташовано пристрій для відеонагляду - звичайна відеокамера, як "відеооко", який фіксовано закріплений на внутрішній поверхні верхньої стінки тренажера. Ознаками, які співпадають з істотними ознаками моделі, що заявляється, є: імітація проведення основних етапів лапароскопічних та відеоасистованих оперативних втручань. Технічним результатом корисної моделі є: підвищення реалістичності імітації проведення основних етапів лапароскопічних та відеоасистованих оперативних втручань, та можливість тренінгу в будь-якому приміщенні, де є в наявності телевізор. Причинами, які перешкоджають досягненню очікуваного технічного результату, є: фіксоване положення відеокамери у тренажері, що не відповідає стандартам лапароскопічних операцій, та значні розміри і вага тренажера, що зумовлює його використання в окремому пристосованому для цього приміщенні. В основу корисної моделі поставлена задача удосконалення способу-прототипу шляхом зменшення розмірів та ваги тренажеру, його "розбірності" та типового розташування відеокамери у тренажері за рахунок створення циліндричного маніпулятора, на дистальному кінці якого фіксується відеокамера, що дозволяє маніпулювати відеокамерою через любий порт - тобто типово. Поставлена задача розв'язується тим, що в тренажері для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань, який містить суто тренажер, виготовлений у вигляді ящика з технологічними отворами у верхній стінці, в яких додатково розміщені гумові вставки з хрестоподібними розрізами для фіксування портів з ендовідеоінструментами, та фіксовано закріпленій на його внутрішній поверхні верхньої стінки відеокамери; згідно з корисною моделлю, відеокамеру фіксують на дистальному кінці додатково створеного циліндричного маніпулятора. Між сукупністю істотних ознак запропонованого способу і очікуваним технічним результатом простежується наступний причинно-наслідковий зв'язок: створення циліндричного маніпулятора, на дистальному кінці якого фіксується відеокамера, призводить до підвищення реалістичності імітації проведення основних етапів лапароскопічних та відеоасистованих оперативних втручань, а малі розміри, незначна вага та швидка розбірність конструкції дозволяють використовувати тренажер в будь-якому приміщенні, в тому числі в домашніх умовах. Зовнішній вигляд заявлюваного тренажера представлено на Фіг. 1-2. Тренажер виготовлений у вигляді розбірного ящика (по типу "конструктора"), розміром 477×305×210 мм з полістиролу товщиною 4 мм. Розбірність конструкції досягається створенням пазів на всіх стінках тренажера. Це дозволяє дуже швидко тренажер зібрати у робоче положення шляхом встановлення кожної стінки у відповідні пази. На нижній стінці муляжу фіксується поролон товщиною 50 мм. У верхній стінці тренажера висвердлюються технологічні отвори в діаметрі до 50 мм, в яких фіксуються гумові вставки з хрестоподібними розрізами. Це дає можливість в них фіксувати порти для ендовідеоінструментів. Електронна частина представлена відеокамерою ("відеооко") НТ 208С, яка фіксовано закріплена на дистальному кінці циліндричного маніпулятора довжиною 405 мм та діаметром 7 мм, що повністю відповідає стандартам ендовідеоскопічних операцій. Це дає можливість використовувати відеокамеру у будь-якому з наявних портів та маніпулювати нею найбільш наближено до умов традиційної лапароскопічної операції. Як освітлювач використана енергозберігаюча лампа "Energetic™" (11 watt. 220 V). що виключає необхідність використання адаптера. Патрон для лампи кріпиться на боковій стінці тренажера. На цій же стінці з зовнішньої сторони знаходяться сітьовий дріт (220 V) з вимикачем. AV роз'єми для під'єднання до телевізора, та роз'єм для живлення відеокамери знаходяться на проксимальному кінці додатково створеного циліндричного маніпулятора. З'єднується телевізор з тренажером AV 1 UA 114026 U 5 10 кабелями відповідної довжини через низькочастотний вхід. У якості монітору використовується любий телевізор, який є в наявності в даному приміщенні. Відомості, що підтверджують застосування тренажера. Тренажер, що заявляється, був апробований для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань на базі хірургічного відділення Сімферопольської ЦРКЛ, та в квартирах винахідників і їхніх колег по роботі. Застосування описанного тренажера дає можливість засвоїти та вдосконалити принципи роботи з ендовідеоінструментами та навички в'язання екстра - та інтракорпоральних вузлів. Запропонований тренажер забезпечує більш реалістичні відчуття та кращі маніпуляційні властивості, ніж за способом-прототипом, і може знайти застосування у хірургічній практиці для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань. Малі розміри, незначна вага, "розбірність" конструкції дозволяють використовувати його в будь-який час, у будь-якому приміщенні, де є у наявності телевізор, в тому числі в домашніх умовах. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Переносний портативний розбірний тренажер для відпрацювання техніки лапароскопічних та відеоасистованих оперативних втручань, який містить суто тренажер, виготовлений у вигляді ящика з технологічними отворами у верхній стінці, в яких додатково розміщені гумові вставки з хрестоподібними розрізами для фіксування портів з ендовідеоінструментами, та фіксовано закріпленій на його внутрішній поверхні верхньої стінки відеокамери, який відрізняється тим, що відеокамеру фіксують на дистальному кінці, додатково створеного циліндричного маніпулятора. 2 UA 114026 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
