Взаємоз’єднувані навушники

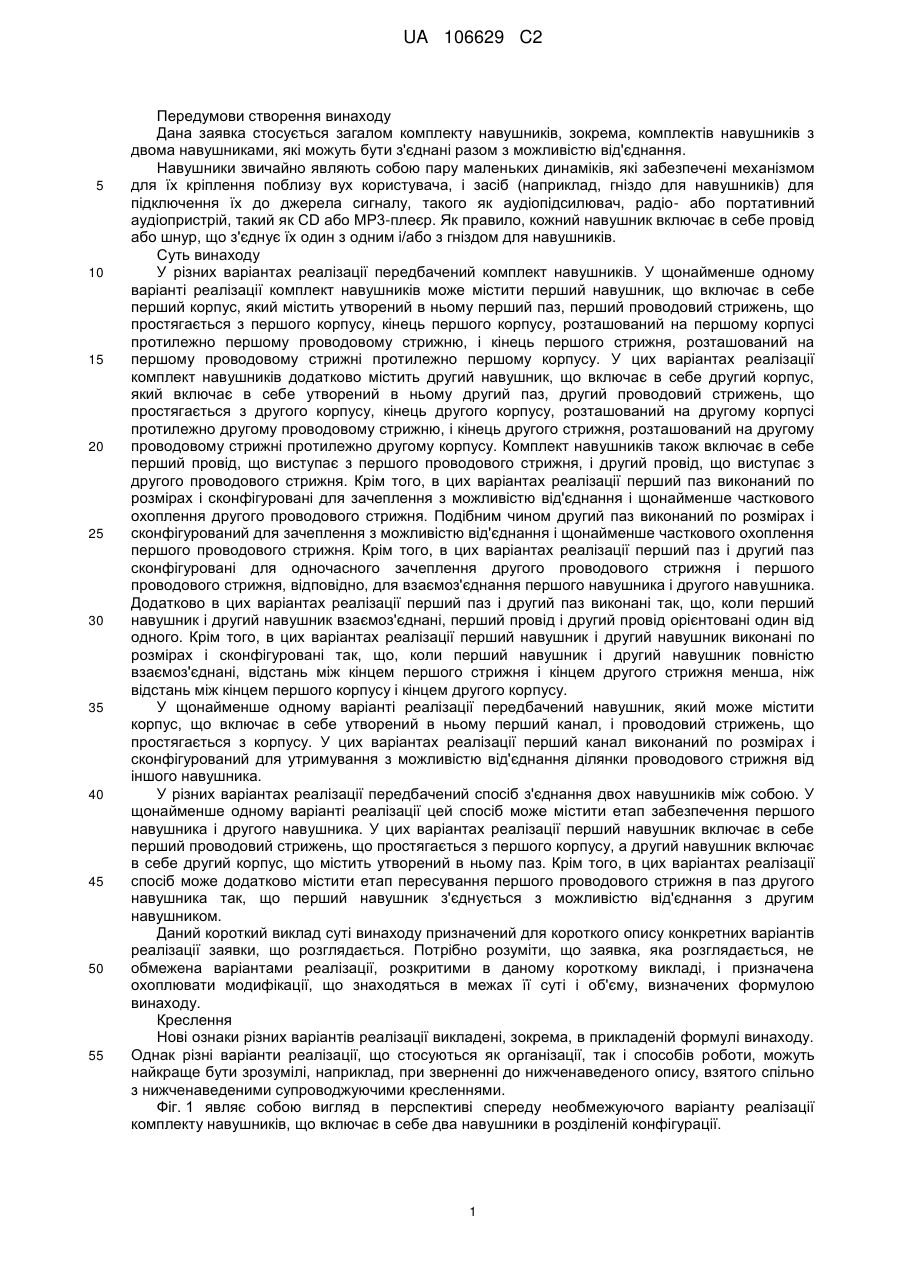

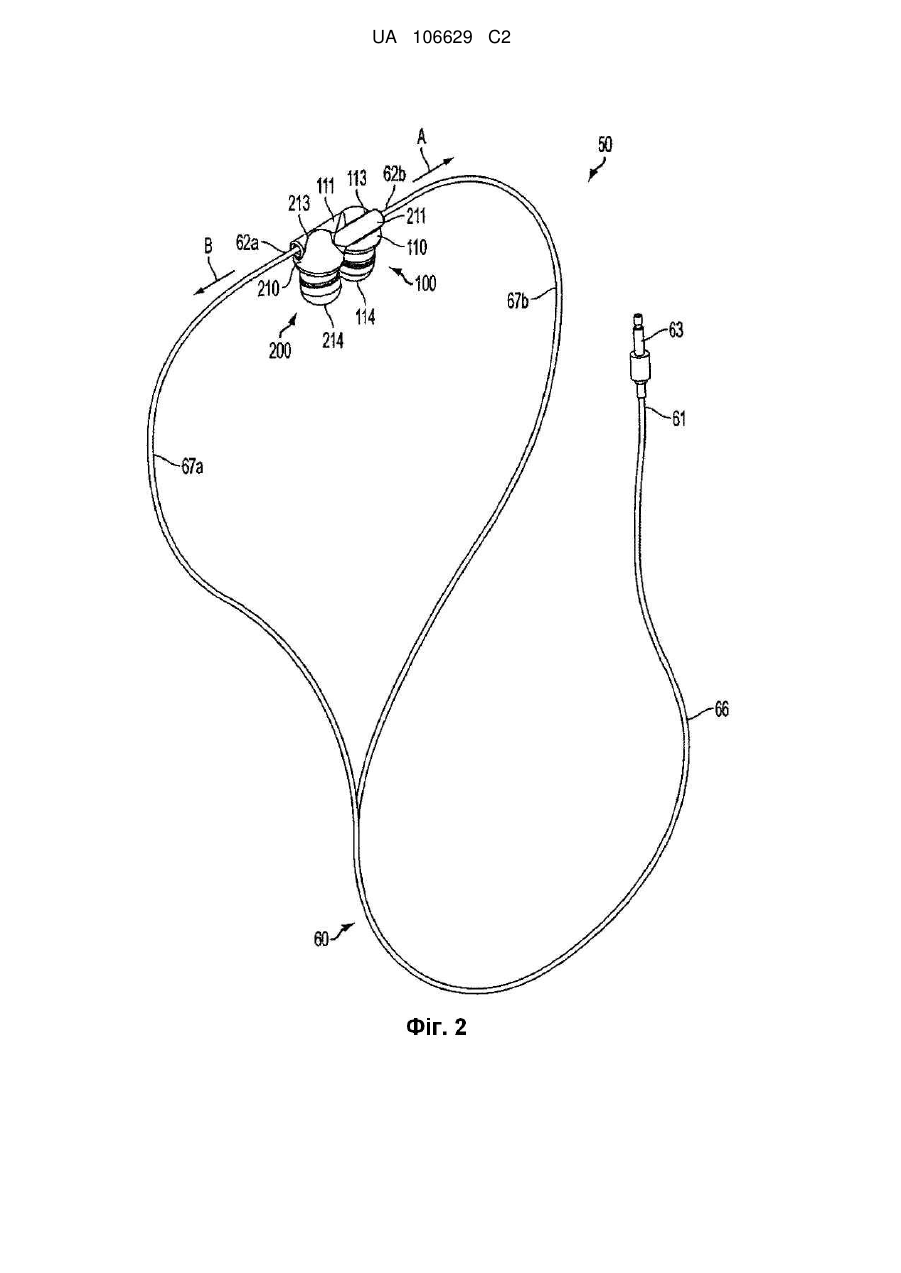

Реферат: Різні варіанти реалізації стосуються навушників, комплектів навушників і способів їх використання. Додатково ці варіанти реалізації передбачають навушники, які можуть взаємоз'єднуватися з можливістю від'єднання в компактній конфігурації, що також знижує імовірність того, що переплутаються проводи або шнури навушників. Як приклад, в щонайменше одному варіанті реалізації навушник може містити корпус, що включає в себе утворений в ньому канал, і проводовий стрижень, що простягається з корпусу. Канал може бути виконаний по розмірах і сконфігурований для утримування з можливістю від'єднання ділянки проводового стрижня від іншого навушника. Тут описані ці і різні інші варіанти реалізації. UA 106629 C2 (12) UA 106629 C2 UA 106629 C2 5 10 15 20 25 30 35 40 45 50 55 Передумови створення винаходу Дана заявка стосується загалом комплекту навушників, зокрема, комплектів навушників з двома навушниками, які можуть бути з'єднані разом з можливістю від'єднання. Навушники звичайно являють собою пару маленьких динаміків, які забезпечені механізмом для їх кріплення поблизу вух користувача, і засіб (наприклад, гніздо для навушників) для підключення їх до джерела сигналу, такого як аудіопідсилювач, радіо- або портативний аудіопристрій, такий як CD або МР3-плеєр. Як правило, кожний навушник включає в себе провід або шнур, що з'єднує їх один з одним і/або з гніздом для навушників. Суть винаходу У різних варіантах реалізації передбачений комплект навушників. У щонайменше одному варіанті реалізації комплект навушників може містити перший навушник, що включає в себе перший корпус, який містить утворений в ньому перший паз, перший проводовий стрижень, що простягається з першого корпусу, кінець першого корпусу, розташований на першому корпусі протилежно першому проводовому стрижню, і кінець першого стрижня, розташований на першому проводовому стрижні протилежно першому корпусу. У цих варіантах реалізації комплект навушників додатково містить другий навушник, що включає в себе другий корпус, який включає в себе утворений в ньому другий паз, другий проводовий стрижень, що простягається з другого корпусу, кінець другого корпусу, розташований на другому корпусі протилежно другому проводовому стрижню, і кінець другого стрижня, розташований на другому проводовому стрижні протилежно другому корпусу. Комплект навушників також включає в себе перший провід, що виступає з першого проводового стрижня, і другий провід, що виступає з другого проводового стрижня. Крім того, в цих варіантах реалізації перший паз виконаний по розмірах і сконфігуровані для зачеплення з можливістю від'єднання і щонайменше часткового охоплення другого проводового стрижня. Подібним чином другий паз виконаний по розмірах і сконфігурований для зачеплення з можливістю від'єднання і щонайменше часткового охоплення першого проводового стрижня. Крім того, в цих варіантах реалізації перший паз і другий паз сконфігуровані для одночасного зачеплення другого проводового стрижня і першого проводового стрижня, відповідно, для взаємоз'єднання першого навушника і другого навушника. Додатково в цих варіантах реалізації перший паз і другий паз виконані так, що, коли перший навушник і другий навушник взаємоз'єднані, перший провід і другий провід орієнтовані один від одного. Крім того, в цих варіантах реалізації перший навушник і другий навушник виконані по розмірах і сконфігуровані так, що, коли перший навушник і другий навушник повністю взаємоз'єднані, відстань між кінцем першого стрижня і кінцем другого стрижня менша, ніж відстань між кінцем першого корпусу і кінцем другого корпусу. У щонайменше одному варіанті реалізації передбачений навушник, який може містити корпус, що включає в себе утворений в ньому перший канал, і проводовий стрижень, що простягається з корпусу. У цих варіантах реалізації перший канал виконаний по розмірах і сконфігурований для утримування з можливістю від'єднання ділянки проводового стрижня від іншого навушника. У різних варіантах реалізації передбачений спосіб з'єднання двох навушників між собою. У щонайменше одному варіанті реалізації цей спосіб може містити етап забезпечення першого навушника і другого навушника. У цих варіантах реалізації перший навушник включає в себе перший проводовий стрижень, що простягається з першого корпусу, а другий навушник включає в себе другий корпус, що містить утворений в ньому паз. Крім того, в цих варіантах реалізації спосіб може додатково містити етап пересування першого проводового стрижня в паз другого навушника так, що перший навушник з'єднується з можливістю від'єднання з другим навушником. Даний короткий виклад суті винаходу призначений для короткого опису конкретних варіантів реалізації заявки, що розглядається. Потрібно розуміти, що заявка, яка розглядається, не обмежена варіантами реалізації, розкритими в даному короткому викладі, і призначена охоплювати модифікації, що знаходяться в межах її суті і об'єму, визначених формулою винаходу. Креслення Нові ознаки різних варіантів реалізації викладені, зокрема, в прикладеній формулі винаходу. Однак різні варіанти реалізації, що стосуються як організації, так і способів роботи, можуть найкраще бути зрозумілі, наприклад, при зверненні до нижченаведеного опису, взятого спільно з нижченаведеними супроводжуючими кресленнями. Фіг. 1 являє собою вигляд в перспективі спереду необмежуючого варіанту реалізації комплекту навушників, що включає в себе два навушники в розділеній конфігурації. 1 UA 106629 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 являє собою вигляд в перспективі спереду комплекту навушників по фіг. 1 з двома навушниками у взаємоз'єднаній конфігурації. Фіг. 3 являє собою вигляд в перспективі спереду одного навушника по фіг. 1. Фіг. 4 являє собою вигляд в перспективі ззаду навушника по фіг. 3. Фіг. 5 являє собою вигляд зверху навушника по фіг. 3. Фіг. 6 являє собою вигляд знизу навушника по фіг. 3. Фіг. 7 являє собою вигляд ззаду навушника по фіг. 3. Фіг. 8 являє собою вигляд збоку навушника по фіг. 3. Фіг. 9 являє собою збільшений вигляд в перспективі навушників по фіг. 1, з двома навушниками, що розміщуються у взаємоз'єднану конфігурацію. Фіг. 10 являє собою збільшений вигляд в перспективі навушників по фіг. 1, з двома навушниками у взаємоз'єднаній конфігурації. Фіг. 11 являє собою вигляд ззаду взаємоз'єднаних навушників по фіг. 10. Фіг. 12 являє собою вигляд збоку взаємоз'єднаних навушників по фіг. 10. Фіг. 13 являє собою вигляд зверху взаємоз'єднаних навушників по фіг. 10. Фіг. 14 являє собою вигляд знизу взаємоз'єднаних навушників по фіг. 10. Опис Тепер будуть описані конкретні зразкові варіанти реалізації для забезпечення розуміння загалом принципів конструкції, функції, виготовлення і використання розкритих тут пристроїв і способів. Один або більше прикладів цих варіантів реалізації проілюстровані на супроводжуючих кресленнях. Фахівцям в даній галузі техніки буде зрозуміло, що пристрої і способи, конкретно описані тут і проілюстровані на супроводжуючих кресленнях, є необмежуючими зразковими варіантами реалізації, і що об'єм різних варіантів реалізації даної заявки визначений виключно формулою винаходу. Ознаки, проілюстровані або описані застосовно до одного зразкового варіанту реалізації, можуть бути об'єднані з ознаками інших варіантів реалізації. Такі модифікації і варіації призначені бути включеними в об'єм даної заявки. Перед тим як пояснити різні варіанти реалізації детально, потрібно відмітити, що варіанти реалізації не обмежені в їх застосуванні або використанні подробицями конструкції і розташуванням частин, проілюстрованими на супроводжуючих кресленнях і в описі. Ілюстративні варіанти реалізації можуть бути впроваджені або включені в інші варіанти реалізації, варіації і модифікацій і можуть бути реалізовані на практиці або здійснені різними шляхами. Нижченаведений опис, в поєднанні з супроводжуючими кресленнями, призначений для вираження всіх цих модифікацій і варіацій. У нижченаведеному описі схожі посилальні позиції означають схожі або відповідні частини на декількох видах. З нижченаведеного опису зрозуміло також, що такі терміни, як "уперед", "назад", "передній", "задній", "правий", "лівий", "вгорі", "внизу", і т. п., є зручними в застосуванні словами і не повинні тлумачитися як обмежуючі терміни. Нижчеприведений опис має на меті описати різні варіанти реалізації і не призначений для обмеження заявки, що розглядається. Описані тут різні варіанти реалізації стосуються навушників, комплектів навушників і способів їх використання. Зосередившись тепер на щонайменше одному варіанті реалізації, передбачений комплект навушників, який включає в себе два навушники з шнуром або проводом, що виступає з кожного навушника. У різних варіантах реалізації комплект навушників може носитися користувачем, з одним навушником в кожному з вух користувача для прослуховування аудіозвуків, що створюються динаміком або аудіоперетворювачем навушника. Динаміки можуть перетворювати електричні сигнали в звук для прослуховування користувачем при надітих навушниках. Електричні сигнали для аудіозвуків можуть походити від джерела, з'єднаного з комплектом навушників, такого, наприклад, як цифровий мультимедійний програвач (медіа-плейєр). При використанні провід від одного навушника звичайно звисає вниз з вуха користувача і мало стикається з проводом від іншого навушника. Однак при зберіганні провід кожного навушника може переплутатися з іншим, оскільки навушники можуть розташовуватися в безпосередній близькості, а ще кожний навушник може також вільно переміщуватися, окремо від свого аналога. Щоб щонайменше частково вирішити вищезгадані проблеми, різні варіанти реалізації даної заявки передбачають навушники, які можуть рознімно (тобто з можливістю від'єднання) взаємоз'єднуватися в компактну конфігурацію, яка також зменшує імовірність того, що проводи навушників переплутаються. Наприклад, в щонайменше одному варіанті реалізації навушник може містити корпус, що включає в себе канал або паз, утворений на зовнішній стороні корпусу, і проводовий стрижень, що простягається з корпусу. Канал може бути виконаний по розмірах і сконфігурований для утримування з можливістю від'єднання ділянки проводового стрижня від 2 UA 106629 C2 5 10 15 20 25 30 35 40 45 50 55 60 іншого навушника. Ці і інші варіанти реалізації тепер проілюстровані і описані з посиланням на нижченаведені фігури. Звернувшись тепер до фіг. 1, комплект 50 навушників може включати в себе провід або шнур 60 і пару навушників, наприклад, перший навушник 100 і другий навушник 200. Шнур 60 містить перший кінець 61, електричний рознім 63, розташований на першому кінці 61, і пару других кінців 62а і 62b, які виступають з кожного з навушників 100 і 200 відповідно. Електричний рознім 63 може з'єднувати комплект 50 навушників з аудіоджерелом (не показане) так, що електричні сигнали від джерела можуть бути передані через шнур 60 до кожного навушника 100, 200, де електричний сигнал може бути перетворений в чутні звуки перетворювачем (не показаний), таким як аудіогучномовець, який перетворює зміни електричної напруги, що являють собою музику або мову, в механічні вібрації дифузора, і тим самим примушує вібрувати молекули повітря, створюючи звук. Як відмічено вище, кожний навушник 100, 200 може бути розташований на відповідному другому кінці 62а, 62b шнура 60. Шнур 60 додатково включає в себе першу ділянку 66, суміжну з першим кінцем 61 шнура 60, і другі ділянки 67а і 67b, суміжні з другими кінцями 62а і 62b відповідно. Перша ділянка 66 включає в себе одинарну жилу, а другі ділянки 67а і 67b включають в себе роздільні жили, так що у вуха користувача можуть бути вміщені два навушники 100, 200, при цьому кожна з других ділянок 67а, 67b знаходиться на різних сторонах голови користувача. Порівнюючи фіг. 1 і 2, в щонайменше одному варіанті реалізації перший навушник 100 і другий навушник 200 можуть бути в розділеній конфігурації (фіг. 1) або у взаємоз'єднаній конфігурації (фіг. 2). Щоб полегшити взаємне з'єднання навушників 100, 200 разом, один або обидва навушники 100, 200 можуть включати в себе кріплення, яке втримує з можливістю від'єднання, приймає, зачіплює або іншим чином з'єднує ділянку першого навушника 100 з ділянкою другого навушника 200 і/або навпаки. Зосередившись тепер на першому навушнику 100, проілюстрованому на фіг. 3-8, в різних варіантах реалізації кріплення може включати в себе канал або паз 115, утворений зовні корпуса 110 навушника, наприклад, краєм 113 паза і/або поверхнею 112 паза. Не обмежуючись цим, в щонайменше одному варіанті реалізації корпус 110 загалом вміщує в себе перетворювач, внутрішню проводку і/або жолоби або проходи (не показані) для проходження звуку до вуха користувача через вушний вкладиш 114, що виступає з корпусу 110. Вушний вкладиш 114 може бути розташований на протилежній пазу 115 стороні корпусу. Навушник 100 може також включати в себе проводовий стрижень, що простягається з корпусу 110 111, що несе внутрішню проводку і/або ділянку шнура 60, таку як кінець 62а шнура. Як більш детально описано нижче, канал або паз 115 може бути виконаний по розмірах і сконфігурований для рознімного утримування, зачеплення, прийому і/або з'єднання з ділянкою іншого навушника, такою як проводовий стрижень 211 другого навушника 200, дивись, наприклад, фіг. 2. Звернувшись до фіг. 9, другий навушник 200 може подібним же чином включати в себе кріплення, яке ідентичне кріпленню першого навушника. Наприклад, другий навушник 200 може включати в себе канал або паз 215, утворений в корпусі 210, наприклад, краєм 213 паза і/або поверхнею 212 паза. Навушник 200 може також включати в себе проводовий стрижень, що простягається з корпусу 210 211, який несе внутрішню проводку і/або ділянку шнура 60, таку як кінець 62b шнура. Крім того, другий навушник 200 може включати в себе вушний вкладиш 214, що виступає з корпусу 210. Другий навушник 200 і/або його корпус 210, проводовий стрижень 211, паз 215 і/або інші компоненти, що належать до них можуть бути схожими з тими, що описані вище і нижче відносно першого навушника 100. Наприклад, другий канал або паз 215 може також бути виконаний по розмірах і сконфігурований для рознімного утримування, зачеплення, прийому і/або з'єднання з ділянкою іншого навушника, такою як перший проводовий стрижень 111 першого навушника 100. Крім того, як відмічено вище, в різних варіантах реалізації ділянки кожного навушника 100, 200 можуть бути конгруентні за формою, тобто форма різних ділянок кожного навушника 100, 200 може бути ідентичною або майже ідентичною при накладанні одна на одну. Наприклад, перший паз 115 і другий паз 215 можуть бути конгруентні за формою. Крім того, перший проводовий стрижень 111 і другий проводовий стрижень 211 можуть бути конгруентні за формою. Крім того, перший корпус 111 і другий корпус 211 можуть бути конгруентні за формою. Також в щонайменше одному варіанті реалізації весь перший навушник 100 і весь другий навушник 200 можуть бути конгруентні за формою. У таких варіантах реалізації два навушники 100, 200 можуть бути майже ідентичні за формою, таким чином знижуючи час виготовлення і витрати і забезпечуючи різні інші переваги, описані нижче. Звернувшись тепер до фіг. 9 і 10, проілюстрований спосіб з'єднання разом двох навушників 100, 200. фіг. 9 зображує два навушники 100, 200, що розміщуються у взаємоз'єднану 3 UA 106629 C2 5 10 15 20 25 30 35 40 45 50 55 60 конфігурацію, а фіг. 10 зображує два навушники у взаємоз'єднаній конфігурації, подібній до тієї, що подана на фіг. 2. Таким чином, в різних варіантах реалізації такий спосіб може включати в себе етап забезпечення першого навушника 100 і другого навушника 200. Перший навушник 100 може містити перший проводовий стрижень 111, що простягається з першого корпусу 110, а другий навушник 200 може включати в себе другий корпус 210, що містить утворений в ньому паз 215. У різних варіантах реалізації спосіб додатково включає в себе етап пересування першого проводового стрижня 111 в паз 215 так, що перший навушник 100 з'єднується з можливістю від'єднання з другим навушником 200. Наприклад, етап пересування може включати в себе, але не обмежений цим, ковзання, защіплювання, охоплення, заглиблювання, вміщення, установлення і/або інше з'єднання разом першого і другого навушників 100, 200. Крім того, як видно з фіг. 9, в щонайменше одному варіанті реалізації перший навушник може бути переміщений або перенесений в напрямку стрілки А і/або другий навушник може бути переміщений або перенесений в напрямку стрілки В так, що перший проводовий стрижень 111 вимушений ковзати у другий паз 215 і/або другий проводовий стрижень 211 вимушений ковзати в перший паз 115. Альтернативно, в щонайменше одному варіанті реалізації перший навушник може бути переміщений або перенесений в поперечному стрільці А напрямку і/або другий навушник може бути переміщений або перенесений в поперечному стрільці В напрямку так, що перший проводовий стрижень 111 защіплюється у другий паз 215 і/або другий проводовий стрижень 211 защіплюється в перший паз 115. У інших варіантах реалізації навушники можуть також або альтернативно обертатися або скручуватися разом. Крім того, в щонайменше одному варіанті реалізації перший паз 115 і другий паз 215 сконфігуровані для одночасного зачеплення другого проводового стрижня 211 і першого проводового стрижня 111, відповідно, для взаємоз'єднання першого навушника і другого навушника. Іншими словами, перший проводовий стрижень 111 може бути вставлений у другий паз 215, а другий проводовий стрижень 211 може бути вставлений в перший паз, одночасно або приблизно одночасно. Відповідно, після перенесення, ковзання, защіплювання, обертання, скручування або іншого з'єднання двох навушників 100, 200 разом навушники 100, 200 можуть бути закріплені разом у взаємоз'єднаній конфігурації, як видно з фіг. 10. Після цього навушники 100, 200 можуть бути витягнуті або викручені один з одного для повернення до розділеної конфігурації, показаної на фіг. 1, і також, згодом, перший навушник 100 може бути вміщений в перше вухо користувача, а другий навушник може бути вміщений у друге вухо користувача. Звернувшись до фіг. 10, в різних варіантах реалізації навушники 100, 200 можуть бути рознімно скріплені або зафіксовані разом у взаємоз'єднаній конфігурації. Наприклад, перший проводовий стрижень 111 може бути закріплений у другому пазу 215 за рахунок тертя між поверхнею проводового стрижня 111 і поверхнею паза 212 або за рахунок посадки з натягом між поверхнею проводового стрижня 111 і краєм 213 паза і/або поверхнею 212 паза, дивись, наприклад, фіг. 12. Крім того, в щонайменше одному варіанті реалізації і тертя, і посадка з натягом між вищезазначеними поверхнями можуть забезпечити надійне, але як і раніше рознімне блокування або фіксацію, що утворюється між навушниками 100, 200. Більш детально, в щонайменше одному варіанті реалізації може бути забезпечене основане на терті блокування і/або фіксація між навушниками 100, 200. Зосередившись тепер на першому навушнику 100, показаному на фіг. 5 і 6, можна побачити профіль паза 115. Паз 115 може мати форму, яка має кривизну з щонайменше радіусом R. В різних варіантах реалізації радіус R може бути виконаний з таким же або більшим розміром, ніж зовнішній діаметр OD проводового стрижня 211 другого навушника 200, дивись фіг. 11. Зосередившись тепер на фіг. 11, в будь-якому випадку, радіус R паза 115 може бути виконаний з таким розміром, що при розміщенні другого проводового стрижня 211 в першому пазу 115 виникає контакт між поверхнею проводового стрижня 211 і поверхнею 112 першого паза, дивись також фіг. 5-6. Відповідно, тертя між вищезазначеними поверхнями може втримувати другий проводовий стрижень 211 в першому пазу 115, так що навушники 100, 200 не ковзають і/або не обертаються, або ж чинять опір неконтрольованому ковзанню і/або обертанню один відносно одного. Другий паз 215 може бути схожим чином виконаний по розмірах і сконфігурований для утримування за рахунок тертя першого проводового стрижня 111. У тих варіантах реалізації, де ділянка або ділянки навушника 100 конгруентні з навушником 200, кожний з пазів 115 і 215 може мати форму, яка включає в себе однаковий радіус R, і/або проводові стрижні 111 і 211 можуть також мати однаковий зовнішній діаметр OD. Крім того, в той час як проілюстровані варіанти реалізації зображають паз, що має форму, ділянка якої схожа з формою проводового стрижня, що вставляється в нього (наприклад, паз має округлу ділянку, яка по суті співпадає з відповідною ділянкою проводового стрижня), розглядаються різні додаткові варіанти реалізації, де паз і проводовий стрижень, що вставляється в нього не мають однакової загальної форми. 4 UA 106629 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, жодна з ділянок паза може не бути округлою; замість цього він може включати в себе, наприклад, багатокутну ділянку. Схожим чином жодна з ділянок проводового стрижня може не бути округлою; замість цього вона може бути, наприклад, багатокутною. Також розглядаючи більш детально, в щонайменше одному варіанті реалізації може бути забезпечена посадка і/або фіксація з натягом між навушниками 100, 200. Знову звернувшись до фіг. 5-6, перший паз 115 може додатково мати форму, яка має відстань D, визначену між вершинами 113а, 113b пази. Відстань D може бути меншою, ніж подвоєний радіус R і/або меншою зовнішнього діаметра OD другого проводового стрижня 211, дивись фіг. 11. Відповідно, звертаючись до фіг. 11, коли навушники 100, 200 знаходяться у взаємоз'єднаній конфігурації, ділянка краю 113 і/або поверхня 112 першого паза 115 може фізично взаємодіяти з поверхнею другого проводового стрижня 211 і тим самим запобігати виходу або перешкоджати виходу другого проводового стрижня 211 з паза 115 повз вершини 113а, 113b паза. Іншими словами, перший паз 115 може бути виконаний по розмірах і сконфігурований не тільки для зачеплення з можливістю від'єднання з другим проводовим стрижнем 211, але і для щонайменше часткового його охоплення. Схожим чином другий паз 215 може також бути виконаний по розмірах і сконфігурований для зачеплення з можливістю від'єднання і щонайменше часткового охоплення першого проводового стрижня 111. Кожний паз 115, 215 може додатково тільки частково охоплювати кожний відповідний проводовий стрижень 211, 111, щоб дозволити проводу, що виступає з кожного проводового стрижня 111, 211, тобто кінцям 62а, 62b шнура відповідно, проходити в і/або через пази 115, 215, дивись, наприклад, фіг. 9, що дозволяє користувачеві легко взаємоз'єднати навушники 100, 200. У різних варіантах реалізації, для зменшення місця зберігання, при знаходженні у взаємоз'єднаній конфігурації, навушники 100, 200 також можуть бути компактними. Зосередившись тепер на першому навушнику 100, зображеному на фіг. 7-8, навушник 100 може включати в себе протилежний проводовому стрижню 111 кінець 110a корпусу, розташований на корпусі 110. Крім того, перший навушник 100 може включати в себе протилежний корпусу 110 кінець 111а стрижня, розташований на проводовому стрижні 111. Звернувшись тепер до фіг. 1214, другий навушник 200 може подібним же чином включати в себе кінець 210а другого корпусу і кінець 211а другого стрижня, що розташовані на другому навушнику 200 аналогічним чином, що і кінець 110а першого корпусу і кінець 111а першого стрижня, розташований на першому навушнику 100. Крім того, посилаючись як і раніше на фіг. 12-14, перший навушник 100 і/або другий навушник 200 можуть бути виконані по розмірах і сконфігуровані так, що, коли вони повністю взаємоз'єднані, або коли перший паз 115 максимально зачіплює другий проводовий стрижень 211 і/або коли другий паз 215 максимально зачіплює перший проводовий стрижень 111, відстань L1 між кінцем 111а першого стрижня і кінцем 211 другого стрижня менша, ніж відстань L2 між кінцем 110a першого корпусу і кінцем 210а другого корпусу. Іншими словами, в щонайменше одному варіанті реалізації загальний простір для зберігання, необхідний навушникам 100, 200, коли вони взаємоз'єднані, значно зменшений, оскільки проводові стрижні 111,211 заглиблені в корпуси 210, 110 за рахунок пазів 215, 115 відповідно. Додатково до вищесказаного, взаємоз'єднана конфігурація, показана, наприклад, на фіг. 2 і 10, забезпечує різні додаткові переваги. Наприклад, така взаємоз'єднана конфігурація запобігає значному переміщенню першого і другого навушників 100, 200 один відносно одного при зберіганні, щоб запобігти тому (або знизити імовірності того), що другі ділянки 67а і 67b шнура 60 стануть сплутаними, зав'язаними або іншим небажаним чином переплетеними. Це забезпечує можливість виведення двох навушників 100, 200 зі стану зберігання і відділення одного від одного в розділену конфігурацію, як показано на фіг. 1, при зниженні імовірності того, що користувач буде вимушений розплутувати або розв'язувати вузли всього або ділянки шнура 60 перед тим, як надіти і/або використати комплект 50 навушників. Посилаючись як і раніше на фіг. 2 і 10, орієнтація навушників 100, 200, коли вони взаємоз'єднані, також забезпечує різні переваги. Наприклад, перший паз 115 і другий паз 215 (дивись, наприклад, фіг. 9) можуть бути виконані (розміщені) так, що, коли перший паз 115 зачіплює другий проводовий стрижень 211, перший провід, що виступає з першого проводового стрижня 111, наприклад, кінець 62а шнура, і другий провід, що виступає з другого проводового стрижня 211, наприклад, кінець 62b шнура, орієнтований один від одного. Іншими словами, коли навушники 100, 200 взаємоз'єднані, кінці 62а і 62b шнура можуть бути спрямовані в різних напрямках. Як показано на фіг. 2 і 10, кінець 62а шнура спрямований від першого проводового стрижня 111 в напрямку стрілки А, а інший кінець 62b шнура спрямований від другого проводового стрижня 211 в напрямку стрілки В. Таким чином, коли навушники 100, 200 взаємоз'єднані, кінець 62а шнура орієнтований в напрямку, що становить 180 градусів з тим 5 UA 106629 C2 5 10 15 напрямком, в якому орієнтований кінець 62b шнура. Альтернативно, перший паз 115 і/або другий паз 215 можуть бути сконфігуровані так, що, коли навушники 100, 200 взаємоз'єднані, кінці 62а і 62 шнура як і раніше орієнтовані один від одного, тобто під кутом більше нуля градусів, але під кутом, що менший або дорівнює куту в 180 градусів. Крім того, посилаючись на фіг. 2, в тих варіантах реалізації, де кінці 62а, 62b шнура орієнтовані один від одного, коли навушники 100, 200 знаходяться у взаємоз'єднаній конфігурації, імовірність того, що ділянки 67а, 67b шнура можуть переплутатися, ще більше знижується. Це частково викликане тим, що в таких варіантах реалізації ділянки 67а, 67b шнура спрямовані одна від одної, а значить утримуються одна від одної на більшій відстані по своїх довжинах при зберіганні або іншому невикористанні, ніж в ситуаціях, коли ділянки шнура можуть бути спрямовані в одному напрямку. Хоча тут були описані різні варіанти реалізації, в цих варіантах реалізації може бути реалізована множина модифікацій і варіацій. Крім того, можуть бути використані поєднання описаних варіантів реалізації. Якщо для конкретних компонентів розкриті матеріали, можуть також бути використані інші матеріали. Вищевикладений опис і нижченаведена формула винаходу призначені виражати і охоплювати всі такі модифікації і варіації. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Комплект навушників, який містить: перший навушник, що містить: перший корпус, що включає в себе утворений в ньому перший паз, перший проводовий стрижень, який проходить з першого корпусу, кінець першого корпусу, розташований на першому корпусі протилежно до першого проводового стрижня, і кінець першого стрижня, розташований на першому проводовому стрижні протилежно до першого корпусу, перший провід, який виступає з першого проводового стрижня, другий навушник, що містить: другий корпус, що включає в себе утворений в ньому другий паз, другий проводовий стрижень, який проходить з другого корпусу, кінець другого корпусу, розташований на другому корпусі протилежно до другого проводового стрижня, і кінець другого стрижня, розташований на другому проводовому стрижні протилежно до другого корпусу, і другий провід, який виступає з другого проводового стрижня, при цьому перший паз виконаний за розмірами і сконфігурований для зачеплення з можливістю від'єднання і щонайменше часткового охоплення другого проводового стрижня, а другий паз виконаний за розмірами і сконфігурований для зачеплення з можливістю від'єднання і щонайменше часткового охоплення першого проводового стрижня, при цьому перший паз і другий паз сконфігуровані для одночасного зачеплення другого проводового стрижня і першого проводового стрижня відповідно, для взаємного з'єднання першого навушника і другого навушника, при цьому перший паз і другий паз виконані так, що, коли перший навушник і другий навушник взаємно з'єднані, перший провід і другий провід орієнтовані один від одного і, при цьому перший навушник і другий навушник виконані за розмірами і сконфігуровані так, що, коли перший навушник і другий навушник повністю взаємно з'єднані, відстань між кінцем першого стрижня і кінцем другого стрижня менша, ніж відстані між кінцем першого корпусу і кінцем другого корпусу. 2. Комплект навушників за пунктом 1, в якому перший паз і другий паз конгруентні за формою. 3. Комплект навушників за пунктом 2, який відрізняється тим, що перший проводовий стрижень і другий проводовий стрижень конгруентні за формою. 4. Комплект навушників за пунктом 3, який відрізняється тим, що перший корпус і другий корпус конгруентні за формою. 5. Комплект навушників за пунктом 4, який відрізняється тим, що перший навушник і другий навушник конгруентні за формою. 6. Комплект навушників за пунктом 1, який відрізняється тим, що перший паз сконфігурований для зачеплення з можливістю ковзання з другим проводовим стрижнем і при цьому другий паз сконфігурований для зачеплення з можливістю ковзання з першим проводовим стрижнем. 6 UA 106629 C2 5 10 15 20 7. Комплект навушників за пунктом 1, який відрізняється тим, що перший паз сконфігурований для зачеплення з другим проводовим стрижнем методом защіпання і при цьому другий паз сконфігурований для зачеплення з першим проводовим стрижнем методом защіпання. 8. Комплект навушників за пунктом 1, який відрізняється тим, що перший паз сконфігурований для фрикційного зчеплення з другим проводовим стрижнем і при цьому другий паз сконфігурований для фрикційного зчеплення з першим проводовим стрижнем. 9. Спосіб використання двох навушників, який включає етапи, на яких: переміщують перший проводовий стрижень першого навушника в другий паз другого навушника, так що перший навушник з'єднується з можливістю від'єднання з другим навушником, при цьому перший проводовий стрижень проходить з першого корпусу першого навушника, і при цьому паз утворений в другому корпусі другого навушника, і переміщують другий проводовий стрижень другого навушника в перший паз першого навушника так, що другий навушник з'єднується з можливістю від'єднання з першим навушником, при цьому другий проводовий стрижень проходить з другого корпусу другого навушника, і перший паз утворений в першому корпусі першого навушника, при цьому перший паз і другий паз виконані таким чином, що, коли перший навушник і другий навушник з'єднані один з одним з можливістю від'єднання, перший динамік першого навушника спрямований від другого проводового стрижня, другий динамік другого навушника спрямований від першого проводового стрижня, причому перший проводовий стрижень і другий проводовий стрижень орієнтовані в сторони один від одного. 10. Спосіб за пунктом 9, який відрізняється тим, що додатково включає етапи відділення першого навушника від другого навушника і розміщення першого навушника в першому вусі користувача і другого навушника в другому вусі користувача. 7 UA 106629 C2 8 UA 106629 C2 9 UA 106629 C2 10 UA 106629 C2 11 UA 106629 C2 12 UA 106629 C2 13 UA 106629 C2 14 UA 106629 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
