Навушники для проведення високочастотної терапії

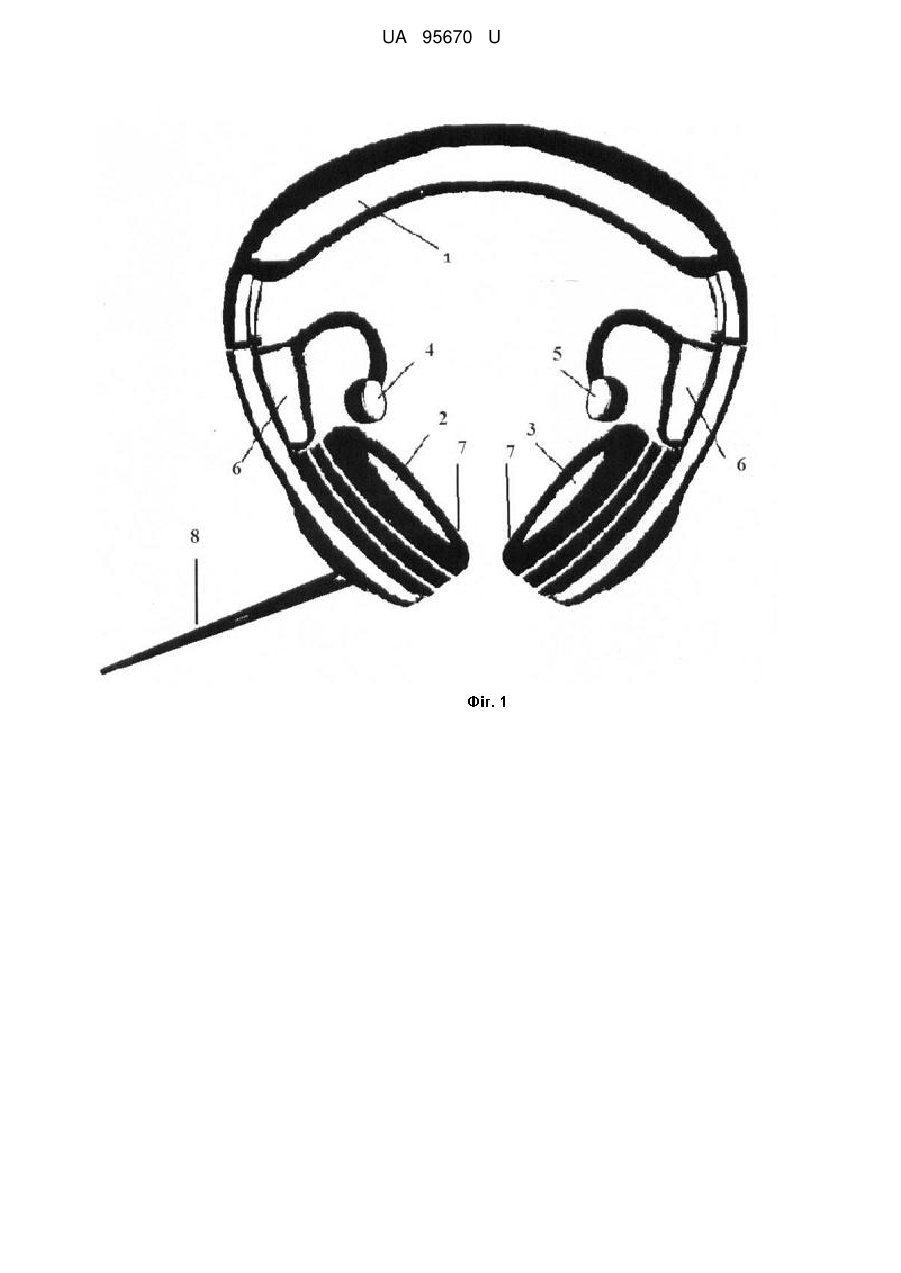

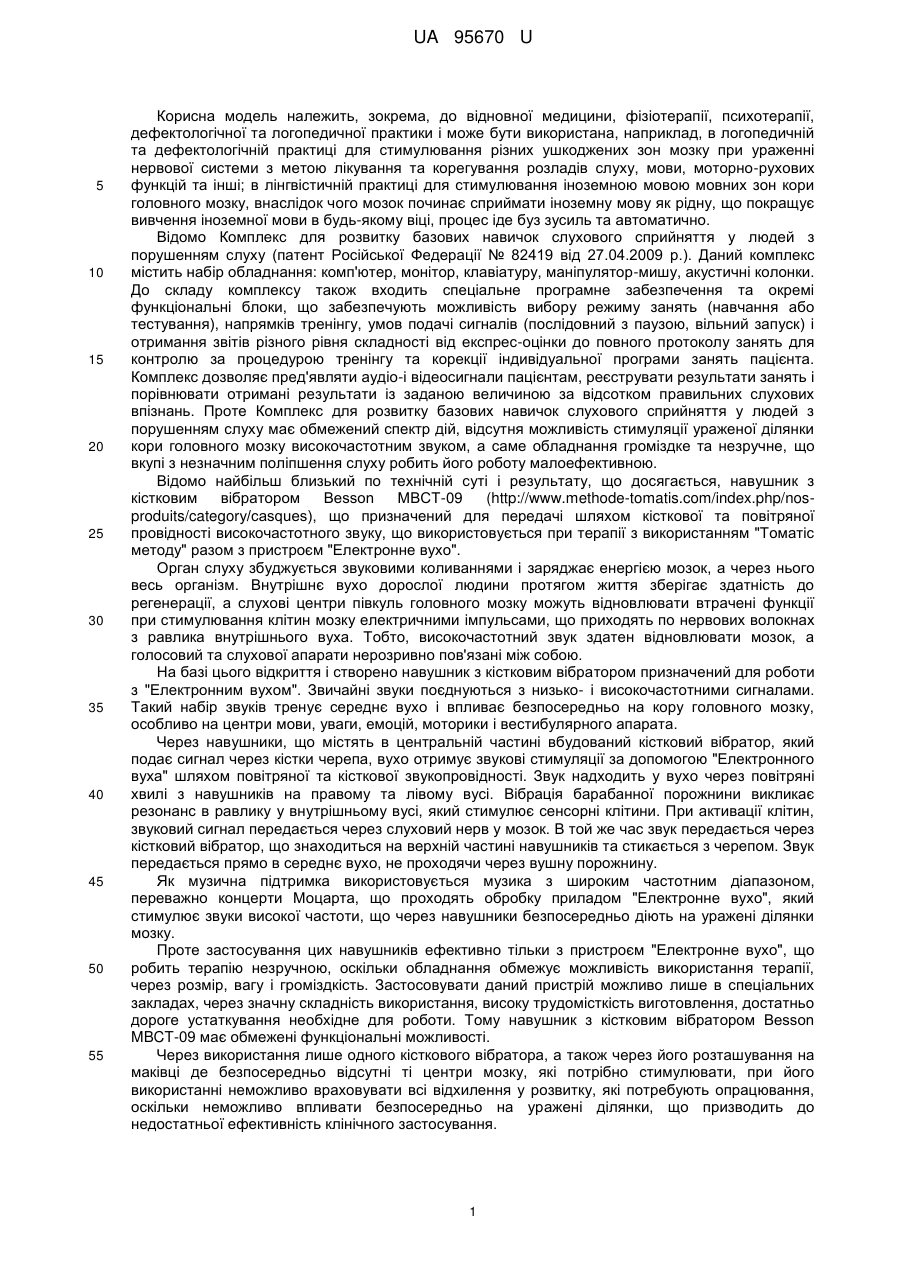

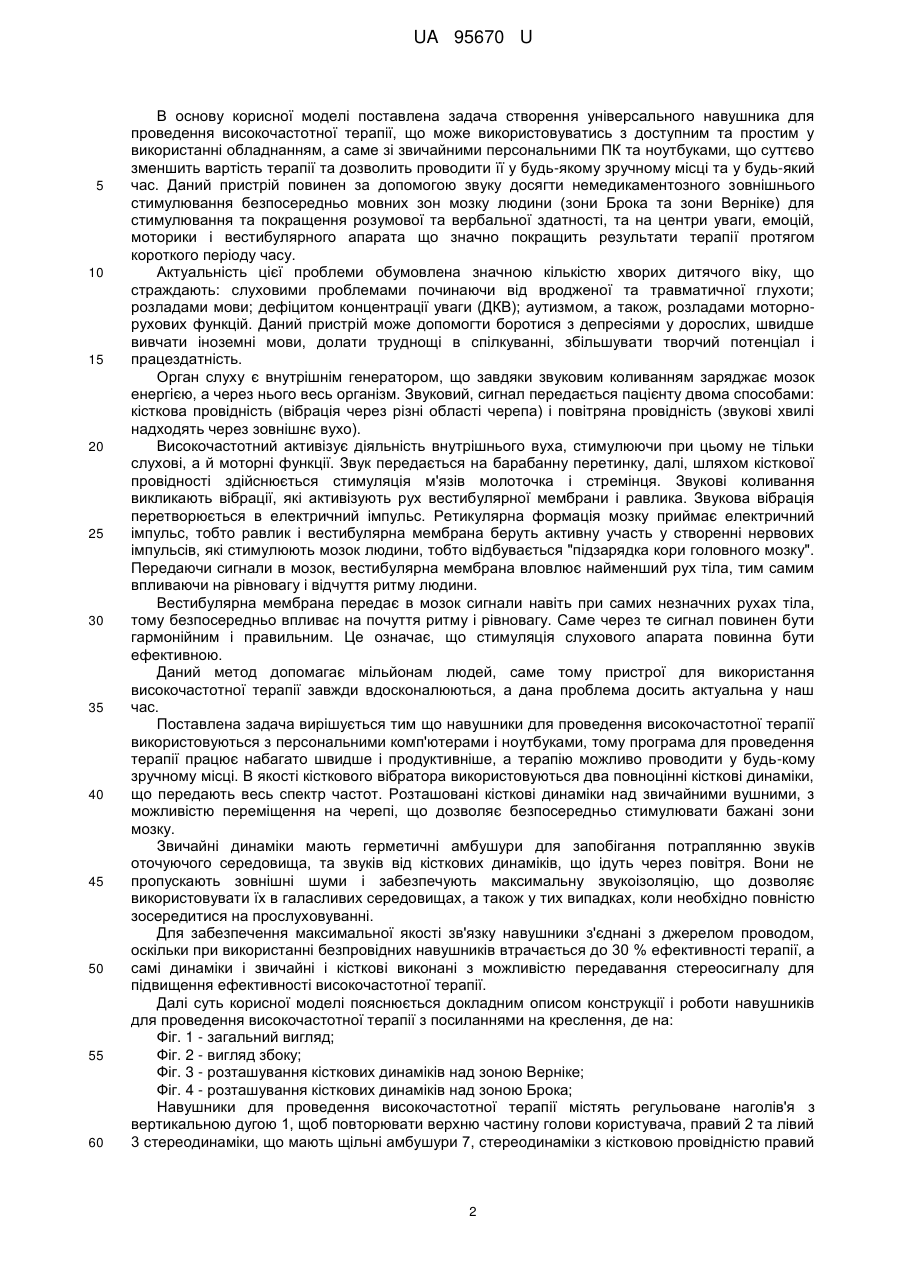

Реферат: UA 95670 U UA 95670 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить, зокрема, до відновної медицини, фізіотерапії, психотерапії, дефектологічної та логопедичної практики і може бути використана, наприклад, в логопедичній та дефектологічній практиці для стимулювання різних ушкоджених зон мозку при ураженні нервової системи з метою лікування та корегування розладів слуху, мови, моторно-рухових функцій та інші; в лінгвістичній практиці для стимулювання іноземною мовою мовних зон кори головного мозку, внаслідок чого мозок починає сприймати іноземну мову як рідну, що покращує вивчення іноземної мови в будь-якому віці, процес іде буз зусиль та автоматично. Відомо Комплекс для розвитку базових навичок слухового сприйняття у людей з порушенням слуху (патент Російської Федерації № 82419 від 27.04.2009 р.). Даний комплекс містить набір обладнання: комп'ютер, монітор, клавіатуру, маніпулятор-мишу, акустичні колонки. До складу комплексу також входить спеціальне програмне забезпечення та окремі функціональні блоки, що забезпечують можливість вибору режиму занять (навчання або тестування), напрямків тренінгу, умов подачі сигналів (послідовний з паузою, вільний запуск) і отримання звітів різного рівня складності від експрес-оцінки до повного протоколу занять для контролю за процедурою тренінгу та корекції індивідуальної програми занять пацієнта. Комплекс дозволяє пред'являти аудіо-і відеосигнали пацієнтам, реєструвати результати занять і порівнювати отримані результати із заданою величиною за відсотком правильних слухових впізнань. Проте Комплекс для розвитку базових навичок слухового сприйняття у людей з порушенням слуху має обмежений спектр дій, відсутня можливість стимуляції ураженої ділянки кори головного мозку високочастотним звуком, а саме обладнання громіздке та незручне, що вкупі з незначним поліпшення слуху робить його роботу малоефективною. Відомо найбільш близький по технічній суті і результату, що досягається, навушник з кістковим вібратором Besson MBCT-09 (http://www.methode-tomatis.com/index.php/nosproduits/category/casques), що призначений для передачі шляхом кісткової та повітряної провідності високочастотного звуку, що використовується при терапії з використанням "Томатіс методу" разом з пристроєм "Електронне вухо". Орган слуху збуджується звуковими коливаннями і заряджає енергією мозок, а через нього весь організм. Внутрішнє вухо дорослої людини протягом життя зберігає здатність до регенерації, а слухові центри півкуль головного мозку можуть відновлювати втрачені функції при стимулювання клітин мозку електричними імпульсами, що приходять по нервових волокнах з равлика внутрішнього вуха. Тобто, високочастотний звук здатен відновлювати мозок, а голосовий та слухової апарати нерозривно пов'язані між собою. На базі цього відкриття і створено навушник з кістковим вібратором призначений для роботи з "Електронним вухом". Звичайні звуки поєднуються з низько- і високочастотними сигналами. Такий набір звуків тренує середнє вухо і впливає безпосередньо на кору головного мозку, особливо на центри мови, уваги, емоцій, моторики і вестибулярного апарата. Через навушники, що містять в центральній частині вбудований кістковий вібратор, який подає сигнал через кістки черепа, вухо отримує звукові стимуляції за допомогою "Електронного вуха" шляхом повітряної та кісткової звукопровідності. Звук надходить у вухо через повітряні хвилі з навушників на правому та лівому вусі. Вібрація барабанної порожнини викликає резонанс в равлику у внутрішньому вусі, який стимулює сенсорні клітини. При активації клітин, звуковий сигнал передається через слуховий нерв у мозок. В той же час звук передається через кістковий вібратор, що знаходиться на верхній частині навушників та стикається з черепом. Звук передається прямо в середнє вухо, не проходячи через вушну порожнину. Як музична підтримка використовується музика з широким частотним діапазоном, переважно концерти Моцарта, що проходять обробку приладом "Електронне вухо", який стимулює звуки високої частоти, що через навушники безпосередньо діють на уражені ділянки мозку. Проте застосування цих навушників ефективно тільки з пристроєм "Електронне вухо", що робить терапію незручною, оскільки обладнання обмежує можливість використання терапії, через розмір, вагу і громіздкість. Застосовувати даний пристрій можливо лише в спеціальних закладах, через значну складність використання, високу трудомісткість виготовлення, достатньо дороге устаткування необхідне для роботи. Тому навушник з кістковим вібратором Besson MBCT-09 має обмежені функціональні можливості. Через використання лише одного кісткового вібратора, а також через його розташування на маківці де безпосередньо відсутні ті центри мозку, які потрібно стимулювати, при його використанні неможливо враховувати всі відхилення у розвитку, які потребують опрацювання, оскільки неможливо впливати безпосередньо на уражені ділянки, що призводить до недостатньої ефективність клінічного застосування. 1 UA 95670 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача створення універсального навушника для проведення високочастотної терапії, що може використовуватись з доступним та простим у використанні обладнанням, а саме зі звичайними персональними ПК та ноутбуками, що суттєво зменшить вартість терапії та дозволить проводити її у будь-якому зручному місці та у будь-який час. Даний пристрій повинен за допомогою звуку досягти немедикаментозного зовнішнього стимулювання безпосередньо мовних зон мозку людини (зони Брока та зони Верніке) для стимулювання та покращення розумової та вербальної здатності, та на центри уваги, емоцій, моторики і вестибулярного апарата що значно покращить результати терапії протягом короткого періоду часу. Актуальність цієї проблеми обумовлена значною кількістю хворих дитячого віку, що страждають: слуховими проблемами починаючи від вродженої та травматичної глухоти; розладами мови; дефіцитом концентрації уваги (ДКВ); аутизмом, а також, розладами моторнорухових функцій. Даний пристрій може допомогти боротися з депресіями у дорослих, швидше вивчати іноземні мови, долати труднощі в спілкуванні, збільшувати творчий потенціал і працездатність. Орган слуху є внутрішнім генератором, що завдяки звуковим коливанням заряджає мозок енергією, а через нього весь організм. Звуковий, сигнал передається пацієнту двома способами: кісткова провідність (вібрація через різні області черепа) і повітряна провідність (звукові хвилі надходять через зовнішнє вухо). Високочастотний активізує діяльність внутрішнього вуха, стимулюючи при цьому не тільки слухові, а й моторні функції. Звук передається на барабанну перетинку, далі, шляхом кісткової провідності здійснюється стимуляція м'язів молоточка і стремінця. Звукові коливання викликають вібрації, які активізують рух вестибулярної мембрани і равлика. Звукова вібрація перетворюється в електричний імпульс. Ретикулярна формація мозку приймає електричний імпульс, тобто равлик і вестибулярна мембрана беруть активну участь у створенні нервових імпульсів, які стимулюють мозок людини, тобто відбувається "підзарядка кори головного мозку". Передаючи сигнали в мозок, вестибулярна мембрана вловлює найменший рух тіла, тим самим впливаючи на рівновагу і відчуття ритму людини. Вестибулярна мембрана передає в мозок сигнали навіть при самих незначних рухах тіла, тому безпосередньо впливає на почуття ритму і рівновагу. Саме через те сигнал повинен бути гармонійним і правильним. Це означає, що стимуляція слухового апарата повинна бути ефективною. Даний метод допомагає мільйонам людей, саме тому пристрої для використання високочастотної терапії завжди вдосконалюються, а дана проблема досить актуальна у наш час. Поставлена задача вирішується тим що навушники для проведення високочастотної терапії використовуються з персональними комп'ютерами і ноутбуками, тому програма для проведення терапії працює набагато швидше і продуктивніше, а терапію можливо проводити у будь-кому зручному місці. В якості кісткового вібратора використовуються два повноцінні кісткові динаміки, що передають весь спектр частот. Розташовані кісткові динаміки над звичайними вушними, з можливістю переміщення на черепі, що дозволяє безпосередньо стимулювати бажані зони мозку. Звичайні динаміки мають герметичні амбушури для запобігання потраплянню звуків оточуючого середовища, та звуків від кісткових динаміків, що ідуть через повітря. Вони не пропускають зовнішні шуми і забезпечують максимальну звукоізоляцію, що дозволяє використовувати їх в галасливих середовищах, а також у тих випадках, коли необхідно повністю зосередитися на прослуховуванні. Для забезпечення максимальної якості зв'язку навушники з'єднані з джерелом проводом, оскільки при використанні безпровідних навушників втрачається до 30 % ефективності терапії, а самі динаміки і звичайні і кісткові виконані з можливістю передавання стереосигналу для підвищення ефективності високочастотної терапії. Далі суть корисної моделі пояснюється докладним описом конструкції і роботи навушників для проведення високочастотної терапії з посиланнями на креслення, де на: Фіг. 1 - загальний вигляд; Фіг. 2 - вигляд збоку; Фіг. 3 - розташування кісткових динаміків над зоною Верніке; Фіг. 4 - розташування кісткових динаміків над зоною Брока; Навушники для проведення високочастотної терапії містять регульоване наголів'я з вертикальною дугою 1, щоб повторювати верхню частину голови користувача, правий 2 та лівий 3 стереодинаміки, що мають щільні амбушури 7, стереодинаміки з кістковою провідністю правий 2 UA 95670 U 5 10 15 20 25 30 35 40 4 та лівий 5, що розташовані рухомо вище та позаду звичайних динаміків за допомогою утримувачів 6, що тримають кісткові динаміки 4, 5 на необхідних зонах мозку. Навушники оснащені проводом 8 для підключення до персонального комп'ютера чи ноутбука. Використовуються навушники наступним чином. Навушники одягаються на голову. Для досягнення кращого прилягання кісткових динаміків до голови (для того щоб один і той ж самий пристрій можливо було використовувати як дорослими, так і дітьми) динаміки з кістковою провідністю 4 та 5 можуть бути додатково стягнуті еластичною стрічкою на потилиці. Навушники під'єднуються до ноутбука або персонального комп'ютера, де включається спеціальна програма високочастотної корекції що враховує день, час дня, тривалість терапії, направленість і частоту звуку та інші індивідуальні параметри. Програма може транслювати через навушники музичні та мовленнєві частоти: окремо для кожного динаміка; по черзі або одночасно але з різною інтенсивністю і різними тембром та шляхом кісткової провідності. Залежно від потреб (мається на увазі, які зони кори головного мозку уражені або недостатньо розвинені) кістковий динамік може бути розташований на 4 різних зонах кори головного мозку, приклад на Фіг. 3 та Фіг. 4. Це робить можливим стимулювати більше уражених зон та безпосередньо впливати на мовленнєві, моторні та емоційні зони для їх максимального стимулювання. Зони кори головного мозку піддаються впливу звуком високої частоти. Тим самим збуджують нейтральні (запасні, їх до 70 % від загального числа) нейрони в корі, примушуючи їх працювати в правильному, потрібному нам режимі. У результаті вібрації, викликаної звуковими коливаннями, м'язи приводять в рух равлика і вестибулярну мембрану середнього вуха. Зсередини равлик вкритий волосовими клітинами, які перетворять звукову вібрацію в електричні імпульси. Ці імпульси надходять у ретикулярну формацію головного мозку, яка являє собою велику нейронну мережу, контролюючу загальний рівень активності мозку. Інакше кажучи, равлик і вестибулярна мембрана створюють нервові імпульси, що стимулюють головний мозок; в цьому випадку ми говоримо, що вони виконують функцію "зарядки кори головного мозку". Навушник для проведення високочастотної терапії створює унікальне контрастне звучання. Цей ефект викликає скорочення і релаксацію м'язів середнього вуха. Це зворотно-поступальний рух, що викликаний раптовим переходом від низьких частот, які не вимагають від слухової системи будь-якої спеціальної акомодації, до високих частот, які навпаки, вимагають від слухової системи особливого зусилля. Викликається скорочення і розслаблення м'язів, тобто виконується своєрідна гімнастика м'язів середнього вуха. При цьому весь час проведення сеансу терапії можна займатися будь якою справою, що доступна, зважаючи на довжину проводу. Використовуватися корисна модель може в лікувальних та педагогічних закладах, в дитячих дошкільних і шкільних спеціальних закладах, логопедичних кабінетах і всюди, де здійснюється процес тренування мови і слуху. Терапія з застосуванням навушників для проведення високочастотної терапії призводить до максимального відновлення ушкоджених ділянок кори мозку дітей з різними психічними та неврологічними вадами. Повністю можна вилікувати сенсорну алалію, моторну алалію, покращити інтелект та поведінку дітей з різними психічними розладами. Конструкція навушника для проведення високочастотної терапії забезпечує можливість його серійного виробництва з невисокою собівартістю в результаті можливості використання доступних матеріалів, універсальності комплектуючих елементів, можливістю виробництва на звичайному обладнанні, без застосування нестандартних матеріалів і технологій. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Навушники для проведення високочастотної терапії, що містять регульоване наголів'я з вертикальною дугою, два стереодинаміки, які мають щільні амбушури, кістковий динамік, що розташований за допомогою утримувача, які відрізняються тим, що динаміків з кістковою провідністю два, розміщені вони за допомогою утримувача рухомо вище звичайних динаміків, а як кісткові динаміки використовуються кісткові стереодинаміки. 2. Навушники для проведення високочастотної терапії за п. 1, які відрізняються тим, що вони оснащені проводом для підключення до персонального комп'ютера чи ноутбука. 3 UA 95670 U 4 UA 95670 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
