Система для глибинно-напірної аерації стічних вод

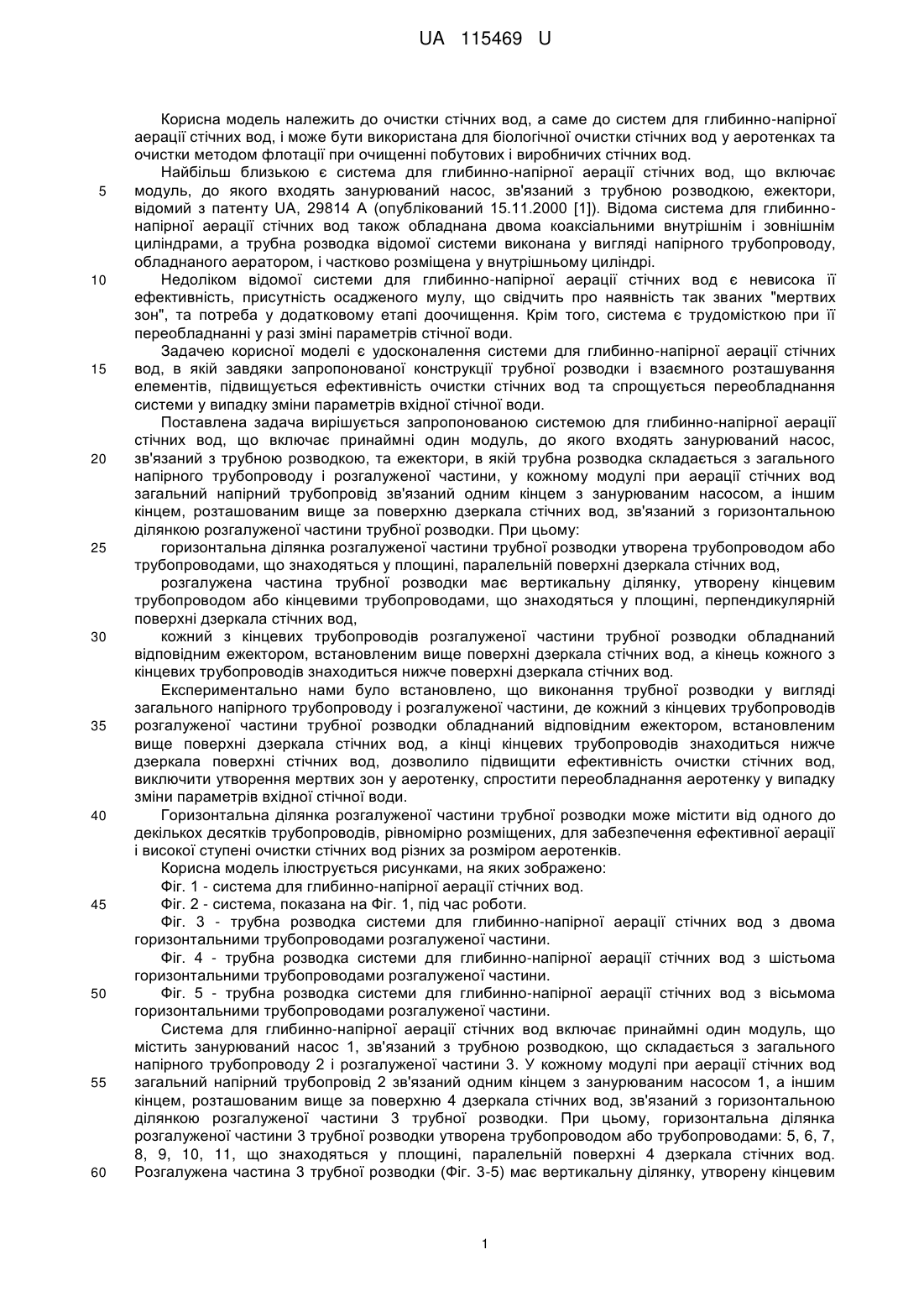

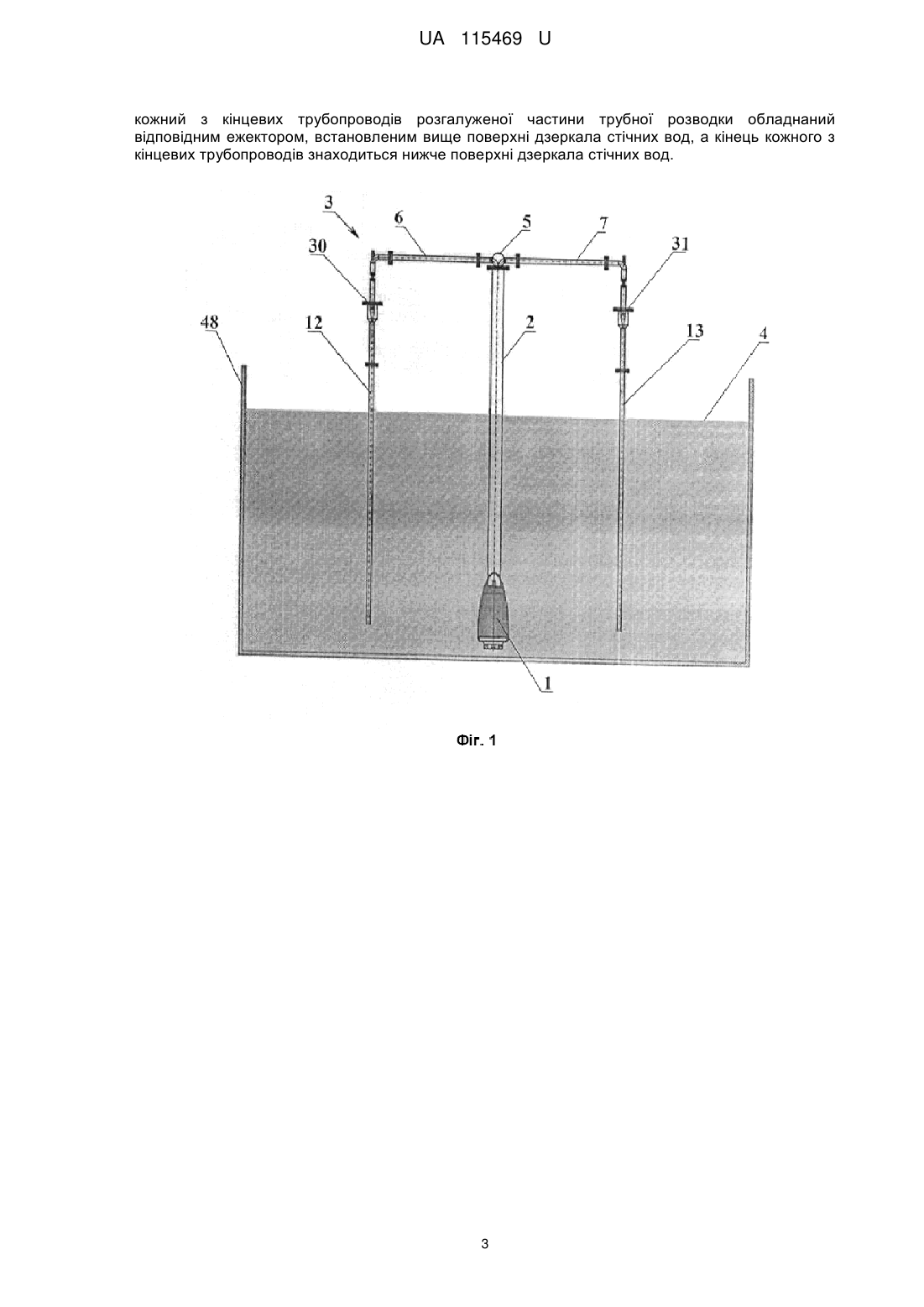

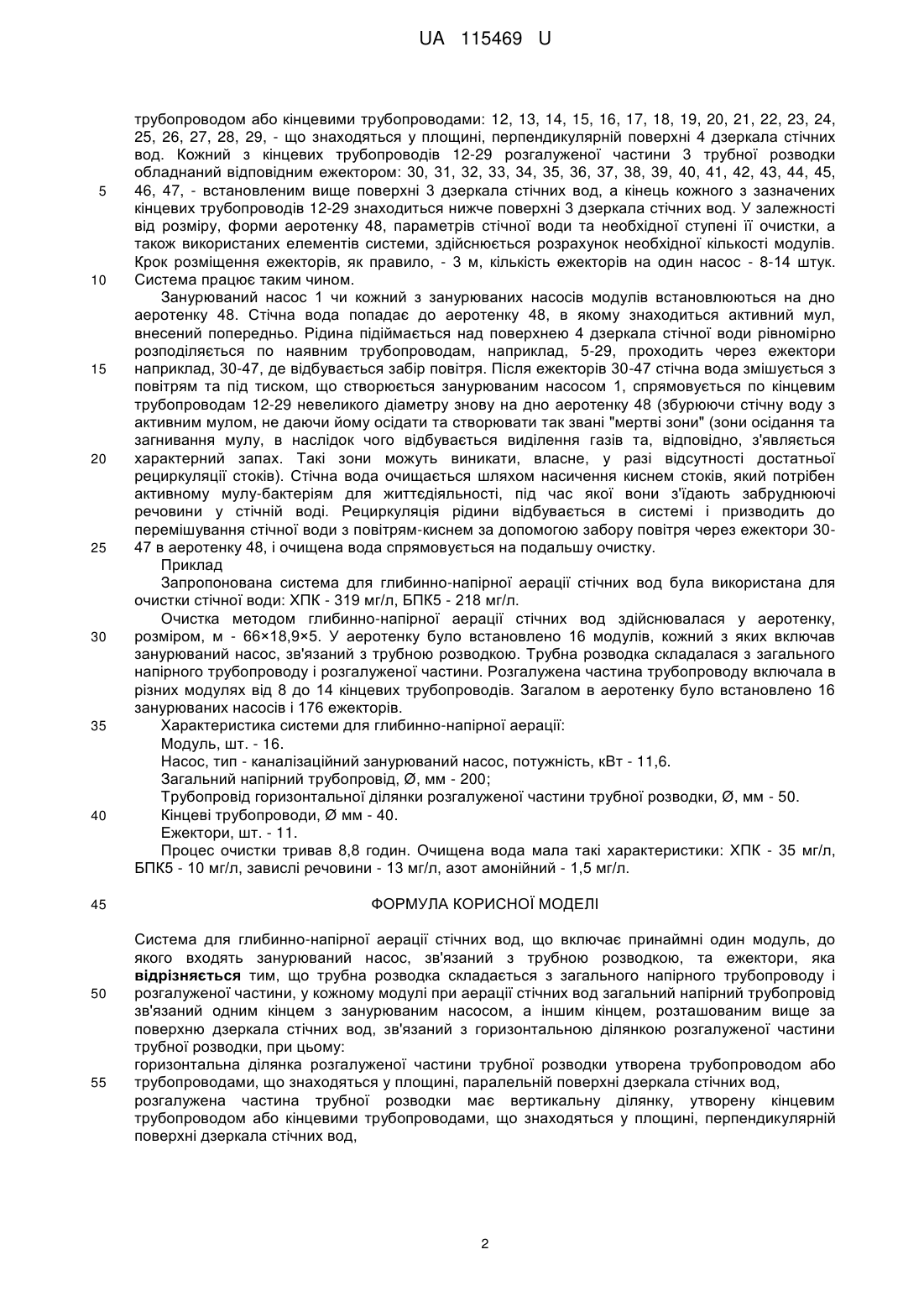

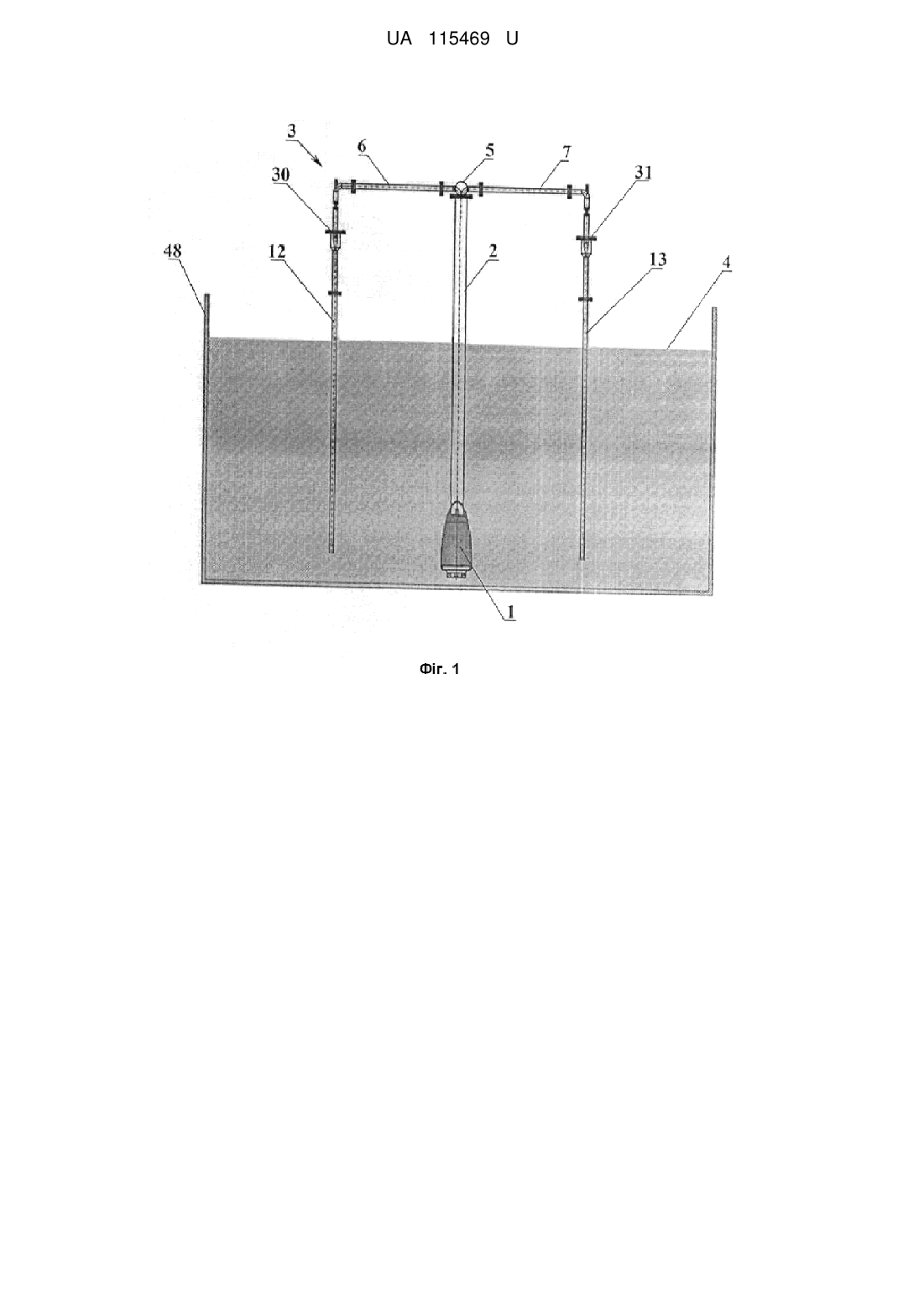

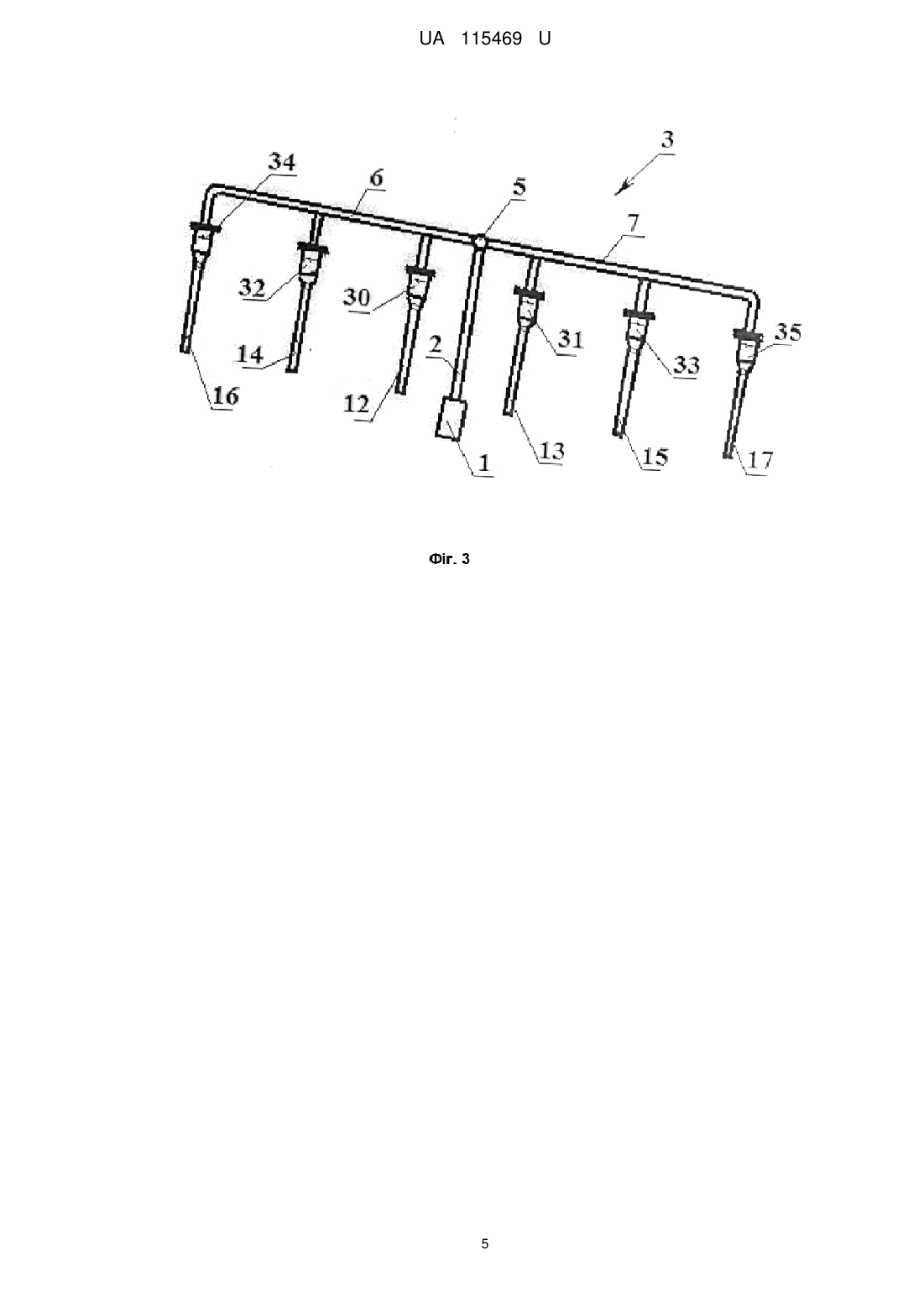

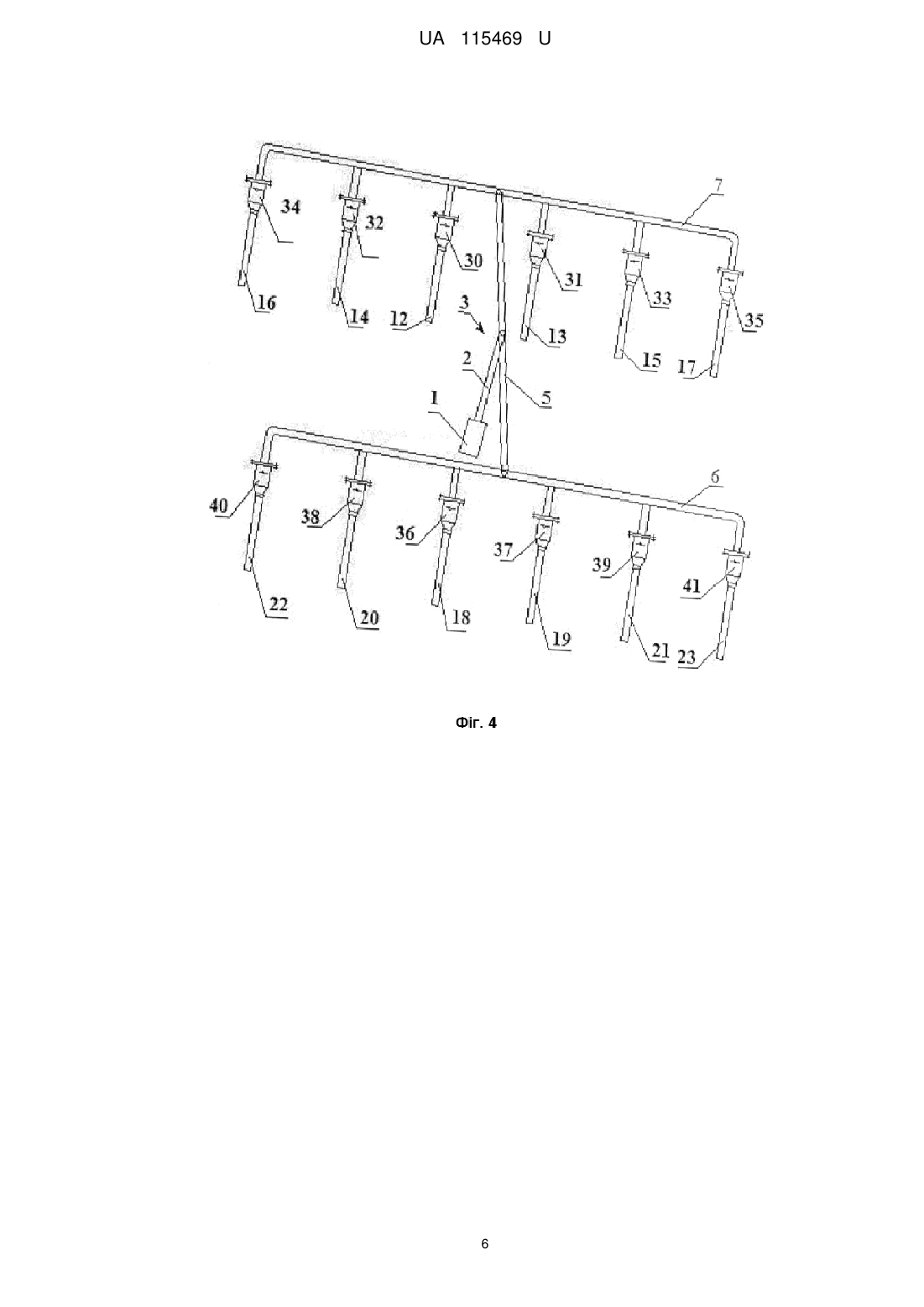

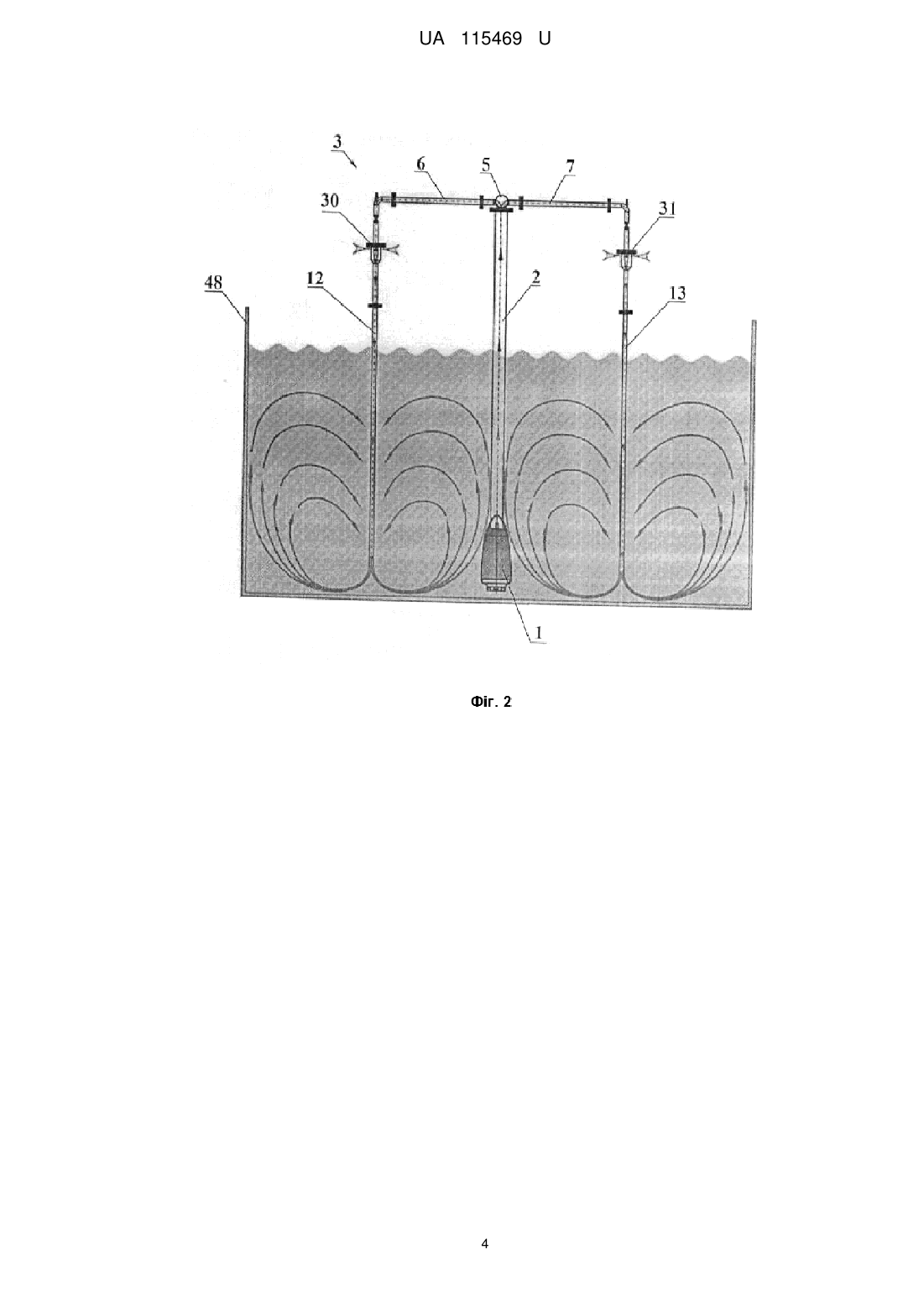

Реферат: Система для глибинно-напірної аерації стічних вод включає принаймні один модуль, до якого входять занурюваний насос, зв'язаний з трубною розводкою, та ежектори. При цьому, трубна розводка складається з загального напірного трубопроводу і розгалуженої частини, у кожному модулі при аерації стічних вод загальний напірний трубопровід зв'язаний одним кінцем з занурюваним насосом, а іншим кінцем, розташованим вище за поверхню дзеркала стічних вод, зв'язаний з горизонтальною ділянкою розгалуженої частини трубної розводки, при цьому, горизонтальна ділянка розгалуженої частини трубної розводки утворена трубопроводом або трубопроводами, що знаходяться у площині, паралельній поверхні дзеркала стічних вод, розгалужена частина трубної розводки має вертикальну ділянку, утворену кінцевим трубопроводом або кінцевими трубопроводами. UA 115469 U (12) UA 115469 U UA 115469 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до очистки стічних вод, а саме до систем для глибинно-напірної аерації стічних вод, і може бути використана для біологічної очистки стічних вод у аеротенках та очистки методом флотації при очищенні побутових і виробничих стічних вод. Найбільш близькою є система для глибинно-напірної аерації стічних вод, що включає модуль, до якого входять занурюваний насос, зв'язаний з трубною розводкою, ежектори, відомий з патенту UA, 29814 А (опублікований 15.11.2000 [1]). Відома система для глибиннонапірної аерації стічних вод також обладнана двома коаксіальними внутрішнім і зовнішнім циліндрами, а трубна розводка відомої системи виконана у вигляді напірного трубопроводу, обладнаного аератором, і частково розміщена у внутрішньому циліндрі. Недоліком відомої системи для глибинно-напірної аерації стічних вод є невисока її ефективність, присутність осадженого мулу, що свідчить про наявність так званих "мертвих зон", та потреба у додатковому етапі доочищення. Крім того, система є трудомісткою при її переобладнанні у разі зміні параметрів стічної води. Задачею корисної моделі є удосконалення системи для глибинно-напірної аерації стічних вод, в якій завдяки запропонованої конструкції трубної розводки і взаємного розташування елементів, підвищується ефективність очистки стічних вод та спрощується переобладнання системи у випадку зміни параметрів вхідної стічної води. Поставлена задача вирішується запропонованою системою для глибинно-напірної аерації стічних вод, що включає принаймні один модуль, до якого входять занурюваний насос, зв'язаний з трубною розводкою, та ежектори, в якій трубна розводка складається з загального напірного трубопроводу і розгалуженої частини, у кожному модулі при аерації стічних вод загальний напірний трубопровід зв'язаний одним кінцем з занурюваним насосом, а іншим кінцем, розташованим вище за поверхню дзеркала стічних вод, зв'язаний з горизонтальною ділянкою розгалуженої частини трубної розводки. При цьому: горизонтальна ділянка розгалуженої частини трубної розводки утворена трубопроводом або трубопроводами, що знаходяться у площині, паралельній поверхні дзеркала стічних вод, розгалужена частина трубної розводки має вертикальну ділянку, утворену кінцевим трубопроводом або кінцевими трубопроводами, що знаходяться у площині, перпендикулярній поверхні дзеркала стічних вод, кожний з кінцевих трубопроводів розгалуженої частини трубної розводки обладнаний відповідним ежектором, встановленим вище поверхні дзеркала стічних вод, а кінець кожного з кінцевих трубопроводів знаходиться нижче поверхні дзеркала стічних вод. Експериментально нами було встановлено, що виконання трубної розводки у вигляді загального напірного трубопроводу і розгалуженої частини, де кожний з кінцевих трубопроводів розгалуженої частини трубної розводки обладнаний відповідним ежектором, встановленим вище поверхні дзеркала стічних вод, а кінці кінцевих трубопроводів знаходиться нижче дзеркала поверхні стічних вод, дозволило підвищити ефективність очистки стічних вод, виключити утворення мертвих зон у аеротенку, спростити переобладнання аеротенку у випадку зміни параметрів вхідної стічної води. Горизонтальна ділянка розгалуженої частини трубної розводки може містити від одного до декількох десятків трубопроводів, рівномірно розміщених, для забезпечення ефективної аерації і високої ступені очистки стічних вод різних за розміром аеротенків. Корисна модель ілюструється рисунками, на яких зображено: Фіг. 1 - система для глибинно-напірної аерації стічних вод. Фіг. 2 - система, показана на Фіг. 1, під час роботи. Фіг. 3 - трубна розводка системи для глибинно-напірної аерації стічних вод з двома горизонтальними трубопроводами розгалуженої частини. Фіг. 4 - трубна розводка системи для глибинно-напірної аерації стічних вод з шістьома горизонтальними трубопроводами розгалуженої частини. Фіг. 5 - трубна розводка системи для глибинно-напірної аерації стічних вод з вісьмома горизонтальними трубопроводами розгалуженої частини. Система для глибинно-напірної аерації стічних вод включає принаймні один модуль, що містить занурюваний насос 1, зв'язаний з трубною розводкою, що складається з загального напірного трубопроводу 2 і розгалуженої частини 3. У кожному модулі при аерації стічних вод загальний напірний трубопровід 2 зв'язаний одним кінцем з занурюваним насосом 1, а іншим кінцем, розташованим вище за поверхню 4 дзеркала стічних вод, зв'язаний з горизонтальною ділянкою розгалуженої частини 3 трубної розводки. При цьому, горизонтальна ділянка розгалуженої частини 3 трубної розводки утворена трубопроводом або трубопроводами: 5, 6, 7, 8, 9, 10, 11, що знаходяться у площині, паралельній поверхні 4 дзеркала стічних вод. Розгалужена частина 3 трубної розводки (Фіг. 3-5) має вертикальну ділянку, утворену кінцевим 1 UA 115469 U 5 10 15 20 25 30 35 40 45 50 55 трубопроводом або кінцевими трубопроводами: 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, - що знаходяться у площині, перпендикулярній поверхні 4 дзеркала стічних вод. Кожний з кінцевих трубопроводів 12-29 розгалуженої частини 3 трубної розводки обладнаний відповідним ежектором: 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, - встановленим вище поверхні 3 дзеркала стічних вод, а кінець кожного з зазначених кінцевих трубопроводів 12-29 знаходиться нижче поверхні 3 дзеркала стічних вод. У залежності від розміру, форми аеротенку 48, параметрів стічної води та необхідної ступені її очистки, а також використаних елементів системи, здійснюється розрахунок необхідної кількості модулів. Крок розміщення ежекторів, як правило, - 3 м, кількість ежекторів на один насос - 8-14 штук. Система працює таким чином. Занурюваний насос 1 чи кожний з занурюваних насосів модулів встановлюються на дно аеротенку 48. Стічна вода попадає до аеротенку 48, в якому знаходиться активний мул, внесений попередньо. Рідина підіймається над поверхнею 4 дзеркала стічної води рівномірно розподіляється по наявним трубопроводам, наприклад, 5-29, проходить через ежектори наприклад, 30-47, де відбувається забір повітря. Після ежекторів 30-47 стічна вода змішується з повітрям та під тиском, що створюється занурюваним насосом 1, спрямовується по кінцевим трубопроводам 12-29 невеликого діаметру знову на дно аеротенку 48 (збурюючи стічну воду з активним мулом, не даючи йому осідати та створювати так звані "мертві зони" (зони осідання та загнивання мулу, в наслідок чого відбувається виділення газів та, відповідно, з'являється характерний запах. Такі зони можуть виникати, власне, у разі відсутності достатньої рециркуляції стоків). Стічна вода очищається шляхом насичення киснем стоків, який потрібен активному мулу-бактеріям для життєдіяльності, під час якої вони з'їдають забруднюючі речовини у стічній воді. Рециркуляція рідини відбувається в системі і призводить до перемішування стічної води з повітрям-киснем за допомогою забору повітря через ежектори 3047 в аеротенку 48, і очищена вода спрямовується на подальшу очистку. Приклад Запропонована система для глибинно-напірної аерації стічних вод була використана для очистки стічної води: ХПК - 319 мг/л, БПК5 - 218 мг/л. Очистка методом глибинно-напірної аерації стічних вод здійснювалася у аеротенку, розміром, м - 66×18,9×5. У аеротенку було встановлено 16 модулів, кожний з яких включав занурюваний насос, зв'язаний з трубною розводкою. Трубна розводка складалася з загального напірного трубопроводу і розгалуженої частини. Розгалужена частина трубопроводу включала в різних модулях від 8 до 14 кінцевих трубопроводів. Загалом в аеротенку було встановлено 16 занурюваних насосів і 176 ежекторів. Характеристика системи для глибинно-напірної аерації: Модуль, шт. - 16. Насос, тип - каналізаційний занурюваний насос, потужність, кВт - 11,6. Загальний напірний трубопровід, Ø, мм - 200; Трубопровід горизонтальної ділянки розгалуженої частини трубної розводки, Ø, мм - 50. Кінцеві трубопроводи, Ø мм - 40. Ежектори, шт. - 11. Процес очистки тривав 8,8 годин. Очищена вода мала такі характеристики: ХПК - 35 мг/л, БПК5 - 10 мг/л, завислі речовини - 13 мг/л, азот амонійний - 1,5 мг/л. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система для глибинно-напірної аерації стічних вод, що включає принаймні один модуль, до якого входять занурюваний насос, зв'язаний з трубною розводкою, та ежектори, яка відрізняється тим, що трубна розводка складається з загального напірного трубопроводу і розгалуженої частини, у кожному модулі при аерації стічних вод загальний напірний трубопровід зв'язаний одним кінцем з занурюваним насосом, а іншим кінцем, розташованим вище за поверхню дзеркала стічних вод, зв'язаний з горизонтальною ділянкою розгалуженої частини трубної розводки, при цьому: горизонтальна ділянка розгалуженої частини трубної розводки утворена трубопроводом або трубопроводами, що знаходяться у площині, паралельній поверхні дзеркала стічних вод, розгалужена частина трубної розводки має вертикальну ділянку, утворену кінцевим трубопроводом або кінцевими трубопроводами, що знаходяться у площині, перпендикулярній поверхні дзеркала стічних вод, 2 UA 115469 U кожний з кінцевих трубопроводів розгалуженої частини трубної розводки обладнаний відповідним ежектором, встановленим вище поверхні дзеркала стічних вод, а кінець кожного з кінцевих трубопроводів знаходиться нижче поверхні дзеркала стічних вод. 3 UA 115469 U 4 UA 115469 U 5 UA 115469 U 6 UA 115469 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
