Світлопрозора конструкція з електропідігрівом

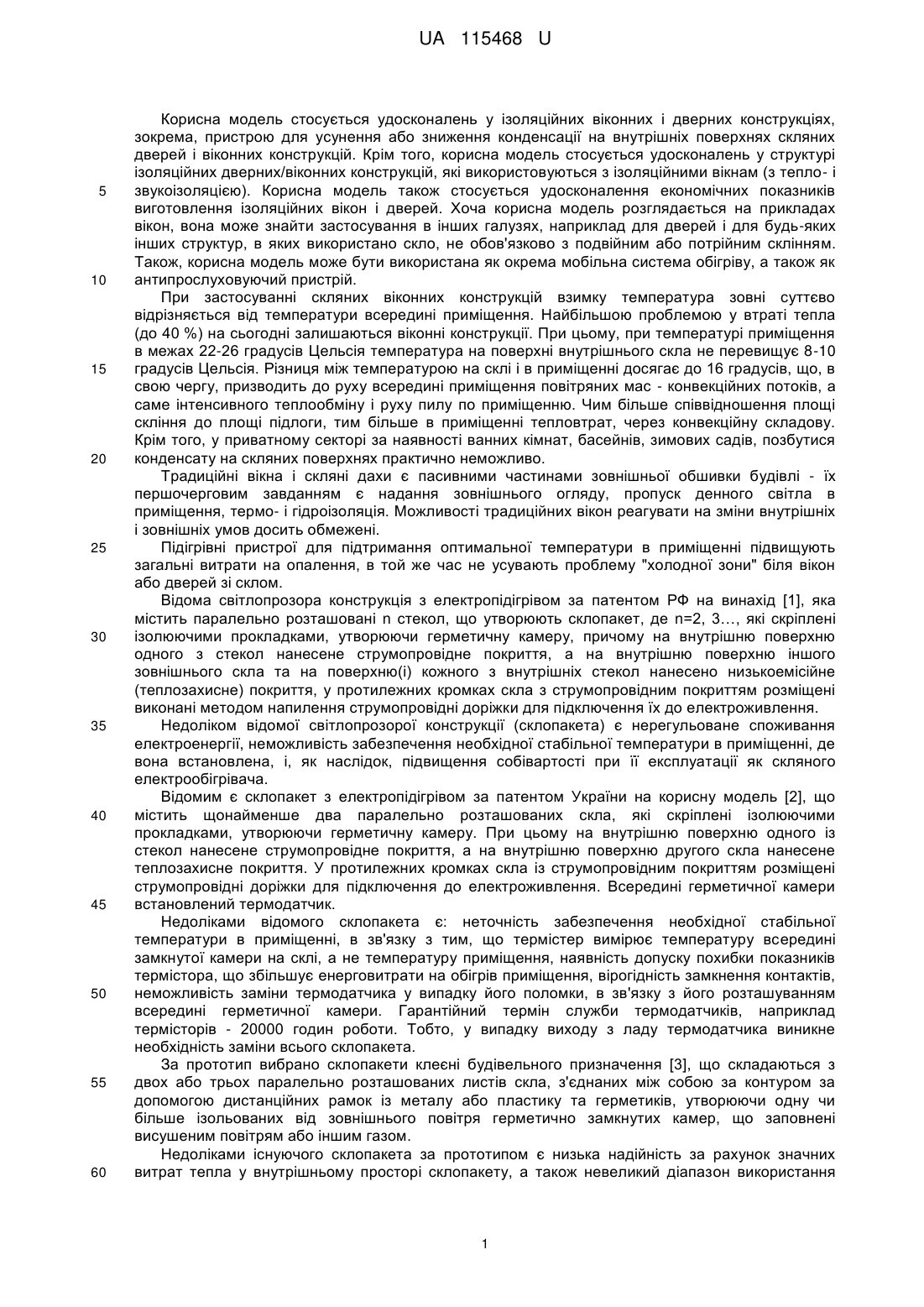

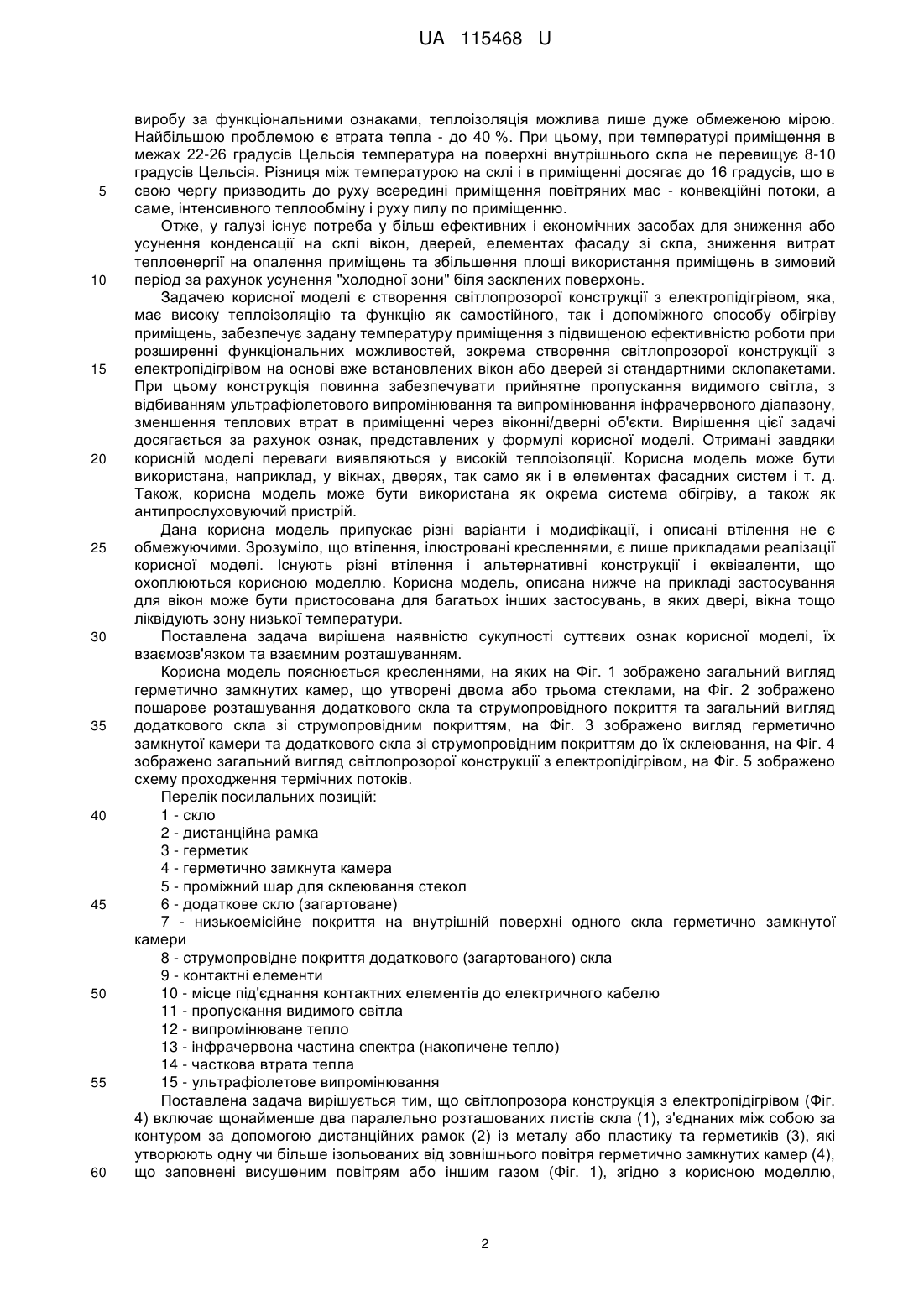

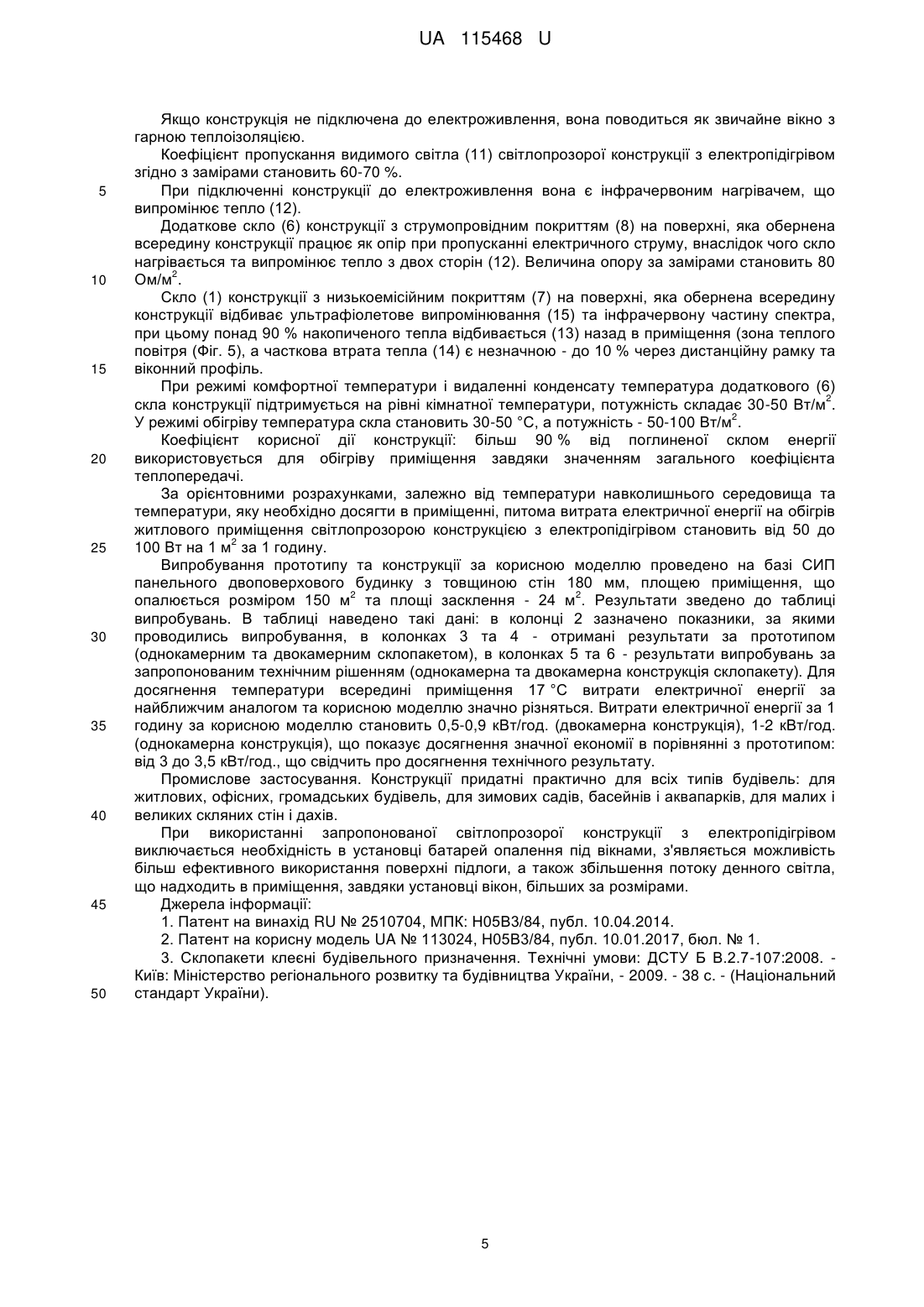

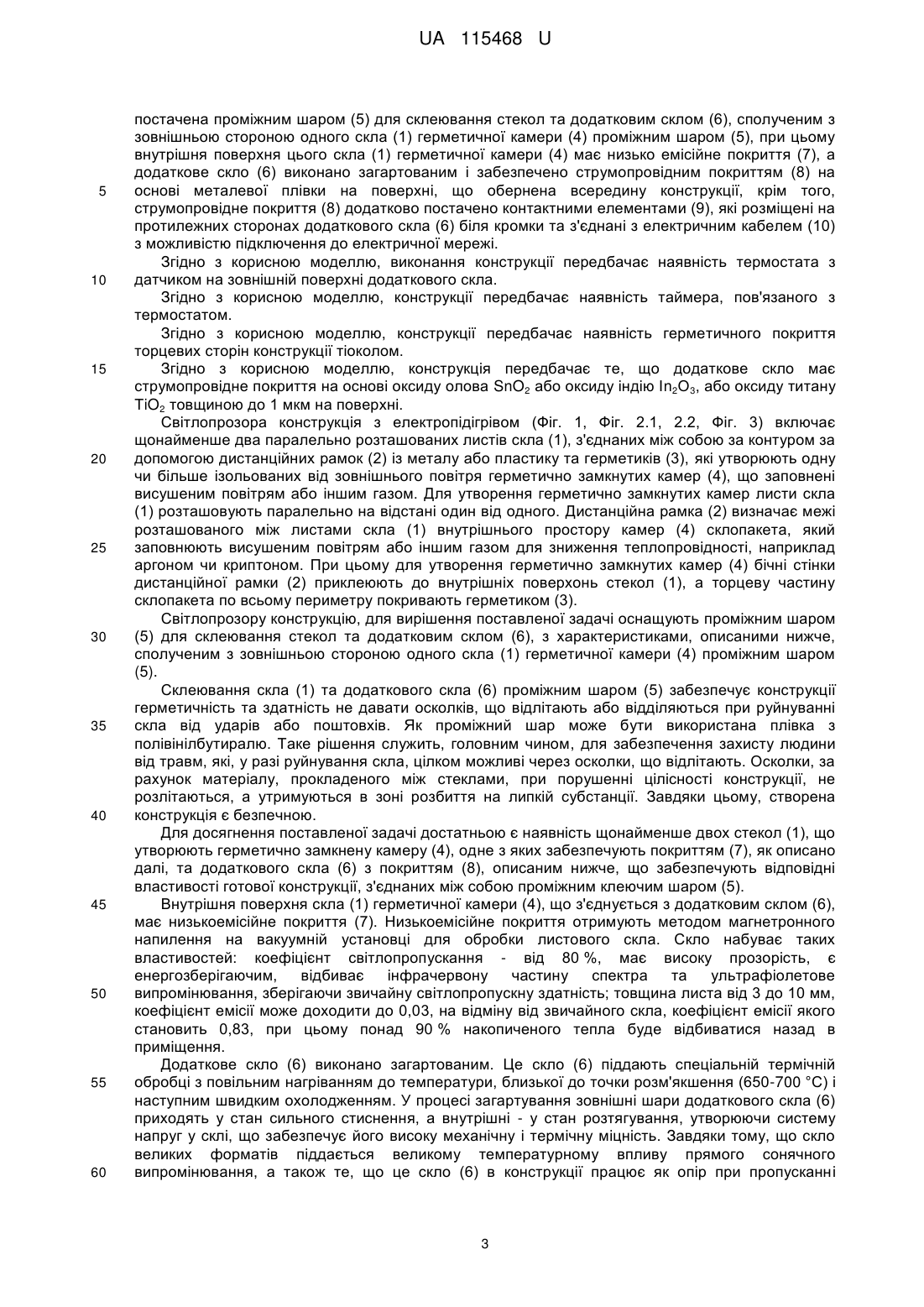

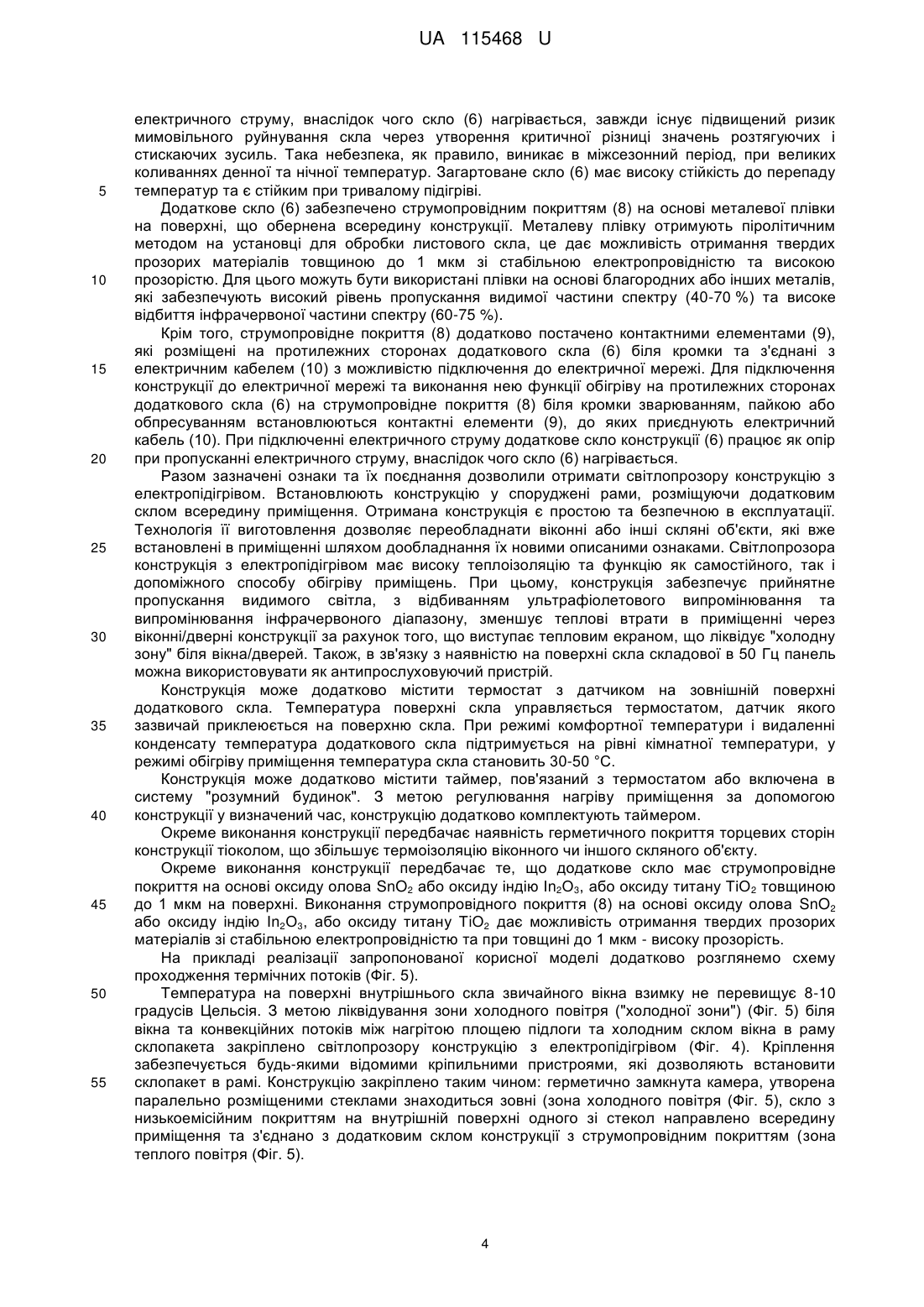

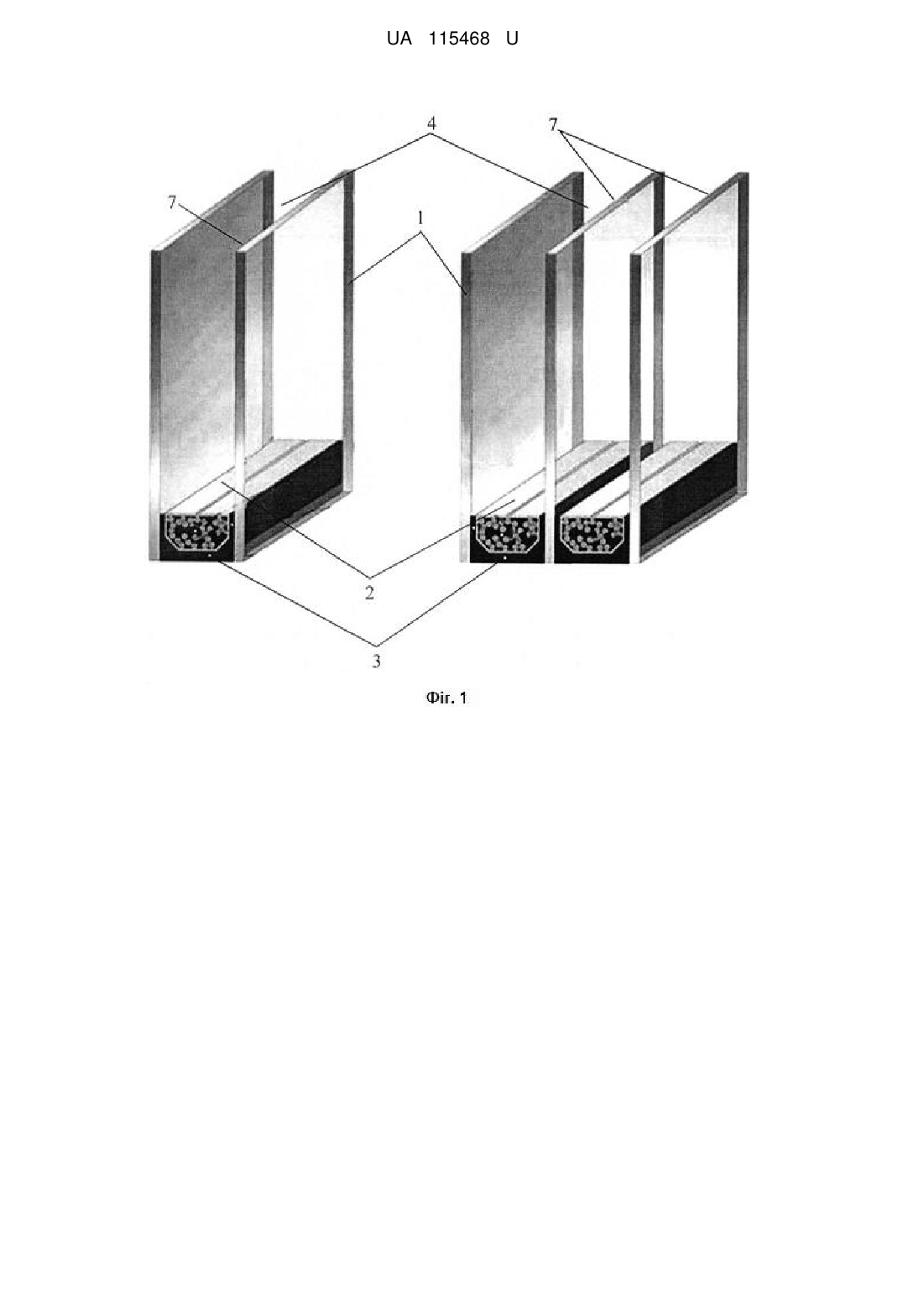

Реферат: Світлопрозора конструкція з електропідігрівом включає щонайменше два паралельно розташованих листів скла, з'єднаних між собою за контуром за допомогою дистанційних рамок із металу або пластику та герметиків, які утворюють одну чи більше ізольованих від зовнішнього повітря герметично замкнутих камер, що заповнені висушеним повітрям або іншим газом. Конструкція оснащена проміжним шаром для склеювання стекол та додатковим склом, сполученим з зовнішньою стороною одного скла герметичної камери проміжним шаром. При цьому внутрішня поверхня цього скла герметичної камери має низькоемісійне покриття, а додаткове скло виконано загартованим і забезпечено струмопровідним покриттям на основі металевої плівки на поверхні, що обернена всередину конструкції. Крім того струмопровідне покриття додатково оснащено контактними елементами, які розміщені на протилежних сторонах додаткового скла біля кромки та з'єднані з електричним кабелем з можливістю підключення до електричної мережі. UA 115468 U (12) UA 115468 U UA 115468 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується удосконалень у ізоляційних віконних і дверних конструкціях, зокрема, пристрою для усунення або зниження конденсації на внутрішніх поверхнях скляних дверей і віконних конструкцій. Крім того, корисна модель стосується удосконалень у структурі ізоляційних дверних/віконних конструкцій, які використовуються з ізоляційними вікнам (з тепло- і звукоізоляцією). Корисна модель також стосується удосконалення економічних показників виготовлення ізоляційних вікон і дверей. Хоча корисна модель розглядається на прикладах вікон, вона може знайти застосування в інших галузях, наприклад для дверей і для будь-яких інших структур, в яких використано скло, не обов'язково з подвійним або потрійним склінням. Також, корисна модель може бути використана як окрема мобільна система обігріву, а також як антипрослуховуючий пристрій. При застосуванні скляних віконних конструкцій взимку температура зовні суттєво відрізняється від температури всередині приміщення. Найбільшою проблемою у втраті тепла (до 40 %) на сьогодні залишаються віконні конструкції. При цьому, при температурі приміщення в межах 22-26 градусів Цельсія температура на поверхні внутрішнього скла не перевищує 8-10 градусів Цельсія. Різниця між температурою на склі і в приміщенні досягає до 16 градусів, що, в свою чергу, призводить до руху всередині приміщення повітряних мас - конвекційних потоків, а саме інтенсивного теплообміну і руху пилу по приміщенню. Чим більше співвідношення площі скління до площі підлоги, тим більше в приміщенні тепловтрат, через конвекційну складову. Крім того, у приватному секторі за наявності ванних кімнат, басейнів, зимових садів, позбутися конденсату на скляних поверхнях практично неможливо. Традиційні вікна і скляні дахи є пасивними частинами зовнішньої обшивки будівлі - їх першочерговим завданням є надання зовнішнього огляду, пропуск денного світла в приміщення, термо- і гідроізоляція. Можливості традиційних вікон реагувати на зміни внутрішніх і зовнішніх умов досить обмежені. Підігрівні пристрої для підтримання оптимальної температури в приміщенні підвищують загальні витрати на опалення, в той же час не усувають проблему "холодної зони" біля вікон або дверей зі склом. Відома світлопрозора конструкція з електропідігрівом за патентом РФ на винахід [1], яка містить паралельно розташовані n стекол, що утворюють склопакет, де n=2, 3…, які скріплені ізолюючими прокладками, утворюючи герметичну камеру, причому на внутрішню поверхню одного з стекол нанесене струмопровідне покриття, а на внутрішню поверхню іншого зовнішнього скла та на поверхню(і) кожного з внутрішніх стекол нанесено низькоемісійне (теплозахисне) покриття, у протилежних кромках скла з струмопровідним покриттям розміщені виконані методом напилення струмопровідні доріжки для підключення їх до електроживлення. Недоліком відомої світлопрозорої конструкції (склопакета) є нерегульоване споживання електроенергії, неможливість забезпечення необхідної стабільної температури в приміщенні, де вона встановлена, і, як наслідок, підвищення собівартості при її експлуатації як скляного електрообігрівача. Відомим є склопакет з електропідігрівом за патентом України на корисну модель [2], що містить щонайменше два паралельно розташованих скла, які скріплені ізолюючими прокладками, утворюючи герметичну камеру. При цьому на внутрішню поверхню одного із стекол нанесене струмопровідне покриття, а на внутрішню поверхню другого скла нанесене теплозахисне покриття. У протилежних кромках скла із струмопровідним покриттям розміщені струмопровідні доріжки для підключення до електроживлення. Всередині герметичної камери встановлений термодатчик. Недоліками відомого склопакета є: неточність забезпечення необхідної стабільної температури в приміщенні, в зв'язку з тим, що термістер вимірює температуру всередині замкнутої камери на склі, а не температуру приміщення, наявність допуску похибки показників термістора, що збільшує енерговитрати на обігрів приміщення, вірогідність замкнення контактів, неможливість заміни термодатчика у випадку його поломки, в зв'язку з його розташуванням всередині герметичної камери. Гарантійний термін служби термодатчиків, наприклад термісторів - 20000 годин роботи. Тобто, у випадку виходу з ладу термодатчика виникне необхідність заміни всього склопакета. За прототип вибрано склопакети клеєні будівельного призначення [3], що складаються з двох або трьох паралельно розташованих листів скла, з'єднаних між собою за контуром за допомогою дистанційних рамок із металу або пластику та герметиків, утворюючи одну чи більше ізольованих від зовнішнього повітря герметично замкнутих камер, що заповнені висушеним повітрям або іншим газом. Недоліками існуючого склопакета за прототипом є низька надійність за рахунок значних витрат тепла у внутрішньому просторі склопакету, а також невеликий діапазон використання 1 UA 115468 U 5 10 15 20 25 30 35 40 45 50 55 60 виробу за функціональними ознаками, теплоізоляція можлива лише дуже обмеженою мірою. Найбільшою проблемою є втрата тепла - до 40 %. При цьому, при температурі приміщення в межах 22-26 градусів Цельсія температура на поверхні внутрішнього скла не перевищує 8-10 градусів Цельсія. Різниця між температурою на склі і в приміщенні досягає до 16 градусів, що в свою чергу призводить до руху всередині приміщення повітряних мас - конвекційні потоки, а саме, інтенсивного теплообміну і руху пилу по приміщенню. Отже, у галузі існує потреба у більш ефективних і економічних засобах для зниження або усунення конденсації на склі вікон, дверей, елементах фасаду зі скла, зниження витрат теплоенергії на опалення приміщень та збільшення площі використання приміщень в зимовий період за рахунок усунення "холодної зони" біля засклених поверхонь. Задачею корисної моделі є створення світлопрозорої конструкції з електропідігрівом, яка, має високу теплоізоляцію та функцію як самостійного, так і допоміжного способу обігріву приміщень, забезпечує задану температуру приміщення з підвищеною ефективністю роботи при розширенні функціональних можливостей, зокрема створення світлопрозорої конструкції з електропідігрівом на основі вже встановлених вікон або дверей зі стандартними склопакетами. При цьому конструкція повинна забезпечувати прийнятне пропускання видимого світла, з відбиванням ультрафіолетового випромінювання та випромінювання інфрачервоного діапазону, зменшення теплових втрат в приміщенні через віконні/дверні об'єкти. Вирішення цієї задачі досягається за рахунок ознак, представлених у формулі корисної моделі. Отримані завдяки корисній моделі переваги виявляються у високій теплоізоляції. Корисна модель може бути використана, наприклад, у вікнах, дверях, так само як і в елементах фасадних систем і т. д. Також, корисна модель може бути використана як окрема система обігріву, а також як антипрослуховуючий пристрій. Дана корисна модель припускає різні варіанти і модифікації, і описані втілення не є обмежуючими. Зрозуміло, що втілення, ілюстровані кресленнями, є лише прикладами реалізації корисної моделі. Існують різні втілення і альтернативні конструкції і еквіваленти, що охоплюються корисною моделлю. Корисна модель, описана нижче на прикладі застосування для вікон може бути пристосована для багатьох інших застосувань, в яких двері, вікна тощо ліквідують зону низької температури. Поставлена задача вирішена наявністю сукупності суттєвих ознак корисної моделі, їх взаємозв'язком та взаємним розташуванням. Корисна модель пояснюється кресленнями, на яких на Фіг. 1 зображено загальний вигляд герметично замкнутих камер, що утворені двома або трьома стеклами, на Фіг. 2 зображено пошарове розташування додаткового скла та струмопровідного покриття та загальний вигляд додаткового скла зі струмопровідним покриттям, на Фіг. 3 зображено вигляд герметично замкнутої камери та додаткового скла зі струмопровідним покриттям до їх склеювання, на Фіг. 4 зображено загальний вигляд світлопрозорої конструкції з електропідігрівом, на Фіг. 5 зображено схему проходження термічних потоків. Перелік посилальних позицій: 1 - скло 2 - дистанційна рамка 3 - герметик 4 - герметично замкнута камера 5 - проміжний шар для склеювання стекол 6 - додаткове скло (загартоване) 7 - низькоемісійне покриття на внутрішній поверхні одного скла герметично замкнутої камери 8 - струмопровідне покриття додаткового (загартованого) скла 9 - контактні елементи 10 - місце під'єднання контактних елементів до електричного кабелю 11 - пропускання видимого світла 12 - випромінюване тепло 13 - інфрачервона частина спектра (накопичене тепло) 14 - часткова втрата тепла 15 - ультрафіолетове випромінювання Поставлена задача вирішується тим, що світлопрозора конструкція з електропідігрівом (Фіг. 4) включає щонайменше два паралельно розташованих листів скла (1), з'єднаних між собою за контуром за допомогою дистанційних рамок (2) із металу або пластику та герметиків (3), які утворюють одну чи більше ізольованих від зовнішнього повітря герметично замкнутих камер (4), що заповнені висушеним повітрям або іншим газом (Фіг. 1), згідно з корисною моделлю, 2 UA 115468 U 5 10 15 20 25 30 35 40 45 50 55 60 постачена проміжним шаром (5) для склеювання стекол та додатковим склом (6), сполученим з зовнішньою стороною одного скла (1) герметичної камери (4) проміжним шаром (5), при цьому внутрішня поверхня цього скла (1) герметичної камери (4) має низько емісійне покриття (7), а додаткове скло (6) виконано загартованим і забезпечено струмопровідним покриттям (8) на основі металевої плівки на поверхні, що обернена всередину конструкції, крім того, струмопровідне покриття (8) додатково постачено контактними елементами (9), які розміщені на протилежних сторонах додаткового скла (6) біля кромки та з'єднані з електричним кабелем (10) з можливістю підключення до електричної мережі. Згідно з корисною моделлю, виконання конструкції передбачає наявність термостата з датчиком на зовнішній поверхні додаткового скла. Згідно з корисною моделлю, конструкції передбачає наявність таймера, пов'язаного з термостатом. Згідно з корисною моделлю, конструкції передбачає наявність герметичного покриття торцевих сторін конструкції тіоколом. Згідно з корисною моделлю, конструкція передбачає те, що додаткове скло має струмопровідне покриття на основі оксиду олова SnO2 або оксиду індію Іn2О3, або оксиду титану ΤiO2 товщиною до 1 мкм на поверхні. Світлопрозора конструкція з електропідігрівом (Фіг. 1, Фіг. 2.1, 2.2, Фіг. 3) включає щонайменше два паралельно розташованих листів скла (1), з'єднаних між собою за контуром за допомогою дистанційних рамок (2) із металу або пластику та герметиків (3), які утворюють одну чи більше ізольованих від зовнішнього повітря герметично замкнутих камер (4), що заповнені висушеним повітрям або іншим газом. Для утворення герметично замкнутих камер листи скла (1) розташовують паралельно на відстані один від одного. Дистанційна рамка (2) визначає межі розташованого між листами скла (1) внутрішнього простору камер (4) склопакета, який заповнюють висушеним повітрям або іншим газом для зниження теплопровідності, наприклад аргоном чи криптоном. При цьому для утворення герметично замкнутих камер (4) бічні стінки дистанційної рамки (2) приклеюють до внутрішніх поверхонь стекол (1), а торцеву частину склопакета по всьому периметру покривають герметиком (3). Світлопрозору конструкцію, для вирішення поставленої задачі оснащують проміжним шаром (5) для склеювання стекол та додатковим склом (6), з характеристиками, описаними нижче, сполученим з зовнішньою стороною одного скла (1) герметичної камери (4) проміжним шаром (5). Склеювання скла (1) та додаткового скла (6) проміжним шаром (5) забезпечує конструкції герметичність та здатність не давати осколків, що відлітають або відділяються при руйнуванні скла від ударів або поштовхів. Як проміжний шар може бути використана плівка з полівінілбутиралю. Таке рішення служить, головним чином, для забезпечення захисту людини від травм, які, у разі руйнування скла, цілком можливі через осколки, що відлітають. Осколки, за рахунок матеріалу, прокладеного між стеклами, при порушенні цілісності конструкції, не розлітаються, а утримуються в зоні розбиття на липкій субстанції. Завдяки цьому, створена конструкція є безпечною. Для досягнення поставленої задачі достатньою є наявність щонайменше двох стекол (1), що утворюють герметично замкнену камеру (4), одне з яких забезпечують покриттям (7), як описано далі, та додаткового скла (6) з покриттям (8), описаним нижче, що забезпечують відповідні властивості готової конструкції, з'єднаних між собою проміжним клеючим шаром (5). Внутрішня поверхня скла (1) герметичної камери (4), що з'єднується з додатковим склом (6), має низькоемісійне покриття (7). Низькоемісійне покриття отримують методом магнетронного напилення на вакуумній установці для обробки листового скла. Скло набуває таких властивостей: коефіцієнт світлопропускання - від 80 %, має високу прозорість, є енергозберігаючим, відбиває інфрачервону частину спектра та ультрафіолетове випромінювання, зберігаючи звичайну світлопропускну здатність; товщина листа від 3 до 10 мм, коефіцієнт емісії може доходити до 0,03, на відміну від звичайного скла, коефіцієнт емісії якого становить 0,83, при цьому понад 90 % накопиченого тепла буде відбиватися назад в приміщення. Додаткове скло (6) виконано загартованим. Це скло (6) піддають спеціальній термічній обробці з повільним нагріванням до температури, близької до точки розм'якшення (650-700 °C) і наступним швидким охолодженням. У процесі загартування зовнішні шари додаткового скла (6) приходять у стан сильного стиснення, а внутрішні - у стан розтягування, утворюючи систему напруг у склі, що забезпечує його високу механічну і термічну міцність. Завдяки тому, що скло великих форматів піддається великому температурному впливу прямого сонячного випромінювання, а також те, що це скло (6) в конструкції працює як опір при пропусканні 3 UA 115468 U 5 10 15 20 25 30 35 40 45 50 55 електричного струму, внаслідок чого скло (6) нагрівається, завжди існує підвищений ризик мимовільного руйнування скла через утворення критичної різниці значень розтягуючих і стискаючих зусиль. Така небезпека, як правило, виникає в міжсезонний період, при великих коливаннях денної та нічної температур. Загартоване скло (6) має високу стійкість до перепаду температур та є стійким при тривалому підігріві. Додаткове скло (6) забезпечено струмопровідним покриттям (8) на основі металевої плівки на поверхні, що обернена всередину конструкції. Металеву плівку отримують піролітичним методом на установці для обробки листового скла, це дає можливість отримання твердих прозорих матеріалів товщиною до 1 мкм зі стабільною електропровідністю та високою прозорістю. Для цього можуть бути використані плівки на основі благородних або інших металів, які забезпечують високий рівень пропускання видимої частини спектру (40-70 %) та високе відбиття інфрачервоної частини спектру (60-75 %). Крім того, струмопровідне покриття (8) додатково постачено контактними елементами (9), які розміщені на протилежних сторонах додаткового скла (6) біля кромки та з'єднані з електричним кабелем (10) з можливістю підключення до електричної мережі. Для підключення конструкції до електричної мережі та виконання нею функції обігріву на протилежних сторонах додаткового скла (6) на струмопровідне покриття (8) біля кромки зварюванням, пайкою або обпресуванням встановлюються контактні елементи (9), до яких приєднують електричний кабель (10). При підключенні електричного струму додаткове скло конструкції (6) працює як опір при пропусканні електричного струму, внаслідок чого скло (6) нагрівається. Разом зазначені ознаки та їх поєднання дозволили отримати світлопрозору конструкцію з електропідігрівом. Встановлюють конструкцію у споруджені рами, розміщуючи додатковим склом всередину приміщення. Отримана конструкція є простою та безпечною в експлуатації. Технологія її виготовлення дозволяє переобладнати віконні або інші скляні об'єкти, які вже встановлені в приміщенні шляхом дообладнання їх новими описаними ознаками. Світлопрозора конструкція з електропідігрівом має високу теплоізоляцію та функцію як самостійного, так і допоміжного способу обігріву приміщень. При цьому, конструкція забезпечує прийнятне пропускання видимого світла, з відбиванням ультрафіолетового випромінювання та випромінювання інфрачервоного діапазону, зменшує теплові втрати в приміщенні через віконні/дверні конструкції за рахунок того, що виступає тепловим екраном, що ліквідує "холодну зону" біля вікна/дверей. Також, в зв'язку з наявністю на поверхні скла складової в 50 Гц панель можна використовувати як антипрослуховуючий пристрій. Конструкція може додатково містити термостат з датчиком на зовнішній поверхні додаткового скла. Температура поверхні скла управляється термостатом, датчик якого зазвичай приклеюється на поверхню скла. При режимі комфортної температури і видаленні конденсату температура додаткового скла підтримується на рівні кімнатної температури, у режимі обігріву приміщення температура скла становить 30-50 °C. Конструкція може додатково містити таймер, пов'язаний з термостатом або включена в систему "розумний будинок". З метою регулювання нагріву приміщення за допомогою конструкції у визначений час, конструкцію додатково комплектують таймером. Окреме виконання конструкції передбачає наявність герметичного покриття торцевих сторін конструкції тіоколом, що збільшує термоізоляцію віконного чи іншого скляного об'єкту. Окреме виконання конструкції передбачає те, що додаткове скло має струмопровідне покриття на основі оксиду олова SnO2 або оксиду індію Іn2О3, або оксиду титану ТіО2 товщиною до 1 мкм на поверхні. Виконання струмопровідного покриття (8) на основі оксиду олова SnO2 або оксиду індію Іn2О3, або оксиду титану ТiО2 дає можливість отримання твердих прозорих матеріалів зі стабільною електропровідністю та при товщині до 1 мкм - високу прозорість. На прикладі реалізації запропонованої корисної моделі додатково розглянемо схему проходження термічних потоків (Фіг. 5). Температура на поверхні внутрішнього скла звичайного вікна взимку не перевищує 8-10 градусів Цельсія. З метою ліквідування зони холодного повітря ("холодної зони") (Фіг. 5) біля вікна та конвекційних потоків між нагрітою площею підлоги та холодним склом вікна в раму склопакета закріплено світлопрозору конструкцію з електропідігрівом (Фіг. 4). Кріплення забезпечується будь-якими відомими кріпильними пристроями, які дозволяють встановити склопакет в рамі. Конструкцію закріплено таким чином: герметично замкнута камера, утворена паралельно розміщеними стеклами знаходиться зовні (зона холодного повітря (Фіг. 5), скло з низькоемісійним покриттям на внутрішній поверхні одного зі стекол направлено всередину приміщення та з'єднано з додатковим склом конструкції з струмопровідним покриттям (зона теплого повітря (Фіг. 5). 4 UA 115468 U 5 10 15 20 25 30 35 40 45 50 Якщо конструкція не підключена до електроживлення, вона поводиться як звичайне вікно з гарною теплоізоляцією. Коефіцієнт пропускання видимого світла (11) світлопрозорої конструкції з електропідігрівом згідно з замірами становить 60-70 %. При підключенні конструкції до електроживлення вона є інфрачервоним нагрівачем, що випромінює тепло (12). Додаткове скло (6) конструкції з струмопровідним покриттям (8) на поверхні, яка обернена всередину конструкції працює як опір при пропусканні електричного струму, внаслідок чого скло нагрівається та випромінює тепло з двох сторін (12). Величина опору за замірами становить 80 2 Ом/м . Скло (1) конструкції з низькоемісійним покриттям (7) на поверхні, яка обернена всередину конструкції відбиває ультрафіолетове випромінювання (15) та інфрачервону частину спектра, при цьому понад 90 % накопиченого тепла відбивається (13) назад в приміщення (зона теплого повітря (Фіг. 5), а часткова втрата тепла (14) є незначною - до 10 % через дистанційну рамку та віконний профіль. При режимі комфортної температури і видаленні конденсату температура додаткового (6) 2 скла конструкції підтримується на рівні кімнатної температури, потужність складає 30-50 Вт/м . 2 У режимі обігріву температура скла становить 30-50 °C, а потужність - 50-100 Вт/м . Коефіцієнт корисної дії конструкції: більш 90 % від поглиненої склом енергії використовується для обігріву приміщення завдяки значенням загального коефіцієнта теплопередачі. За орієнтовними розрахунками, залежно від температури навколишнього середовища та температури, яку необхідно досягти в приміщенні, питома витрата електричної енергії на обігрів житлового приміщення світлопрозорою конструкцією з електропідігрівом становить від 50 до 2 100 Вт на 1 м за 1 годину. Випробування прототипу та конструкції за корисною моделлю проведено на базі СИП панельного двоповерхового будинку з товщиною стін 180 мм, площею приміщення, що 2 2 опалюється розміром 150 м та площі засклення - 24 м . Результати зведено до таблиці випробувань. В таблиці наведено такі дані: в колонці 2 зазначено показники, за якими проводились випробування, в колонках 3 та 4 - отримані результати за прототипом (однокамерним та двокамерним склопакетом), в колонках 5 та 6 - результати випробувань за запропонованим технічним рішенням (однокамерна та двокамерна конструкція склопакету). Для досягнення температури всередині приміщення 17 °C витрати електричної енергії за найближчим аналогом та корисною моделлю значно різняться. Витрати електричної енергії за 1 годину за корисною моделлю становить 0,5-0,9 кВт/год. (двокамерна конструкція), 1-2 кВт/год. (однокамерна конструкція), що показує досягнення значної економії в порівнянні з прототипом: від 3 до 3,5 кВт/год., що свідчить про досягнення технічного результату. Промислове застосування. Конструкції придатні практично для всіх типів будівель: для житлових, офісних, громадських будівель, для зимових садів, басейнів і аквапарків, для малих і великих скляних стін і дахів. При використанні запропонованої світлопрозорої конструкції з електропідігрівом виключається необхідність в установці батарей опалення під вікнами, з'являється можливість більш ефективного використання поверхні підлоги, а також збільшення потоку денного світла, що надходить в приміщення, завдяки установці вікон, більших за розмірами. Джерела інформації: 1. Патент на винахід RU № 2510704, МПК: Н05В3/84, публ. 10.04.2014. 2. Патент на корисну модель UA № 113024, Н05В3/84, публ. 10.01.2017, бюл. № 1. 3. Склопакети клеєні будівельного призначення. Технічні умови: ДСТУ Б В.2.7-107:2008. Київ: Міністерство регіонального розвитку та будівництва України, - 2009. - 38 с. - (Національний стандарт України). 5 UA 115468 U Таблиця Світлопрозора конструкція з електропідігрівомТаблиця випробувань № п/п Показник 1 2 Коефіцієнт пропускання видимого світла, % Температура всередині приміщення, °C: Температура на склі всередині приміщення, °C 1 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 За прототипом За корисною моделлю два скла три скла два скла три скла утворюють утворюють дві утворюють утворюють дві одну замкнену замкнених одну замкнену замкнених камеру камери камеру камери 3 4 5 6 80 75 70 60 17 17 17 17 6-8 6-10 45-50 45-50 температура зовнішнього повітря температура зовнішнього повітря +(57 °C) температура зовнішнього повітря +(12 °C) 6-8 6-10 17 17 24 150 24 150 24 150 24 150 3,5 3 1-2 0,5-0,9 2500 кВт*тариф 2160 кВт*тариф 1300 кВт*тариф 720 кВт*тариф температура Температура на склі ззовні зовнішнього приміщення, °C повітря Температура підлоги в середині приміщення, °C 2 Площа засклення, м 2 Площа приміщення, м Витрати електричної енергії на обігрів приміщення за 1 год., кВт/год. Витрати в грошовому еквіваленті на обігрів приміщення за 1 міс. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Світлопрозора конструкція з електропідігрівом, що включає щонайменше два паралельно розташованих листів скла, з'єднаних між собою за контуром за допомогою дистанційних рамок із металу або пластику та герметиків, які утворюють одну чи більше ізольованих від зовнішнього повітря герметично замкнутих камер, що заповнені висушеним повітрям або іншим газом, яка відрізняється тим, що оснащена проміжним шаром для склеювання стекол та додатковим склом, сполученим з зовнішньою стороною одного скла герметичної камери проміжним шаром, при цьому внутрішня поверхня цього скла герметичної камери має низькоемісійне покриття, а додаткове скло виконано загартованим і забезпечено струмопровідним покриттям на основі металевої плівки на поверхні, що обернена всередину конструкції, крім того, струмопровідне покриття додатково оснащено контактними елементами, які розміщені на протилежних сторонах додаткового скла біля кромки та з'єднані з електричним кабелем з можливістю підключення до електричної мережі. 2. Конструкція за п. 1, яка відрізняється тим, що додатково містить термостат з датчиком на зовнішній поверхні додаткового скла. 3. Конструкція за п. 1, яка відрізняється тим, що додатково містить таймер, зв'язаний з термостатом. 4. Конструкція за п. 1, яка відрізняється тим, що додатково містить герметичне покриття торцевих сторін конструкції тіоколом. 5. Конструкція за п. 1, яка відрізняється тим, що додаткове скло має струмопровідне покриття на основі оксиду олова SnO2 або оксиду індію Іn2О3, або оксиду титану ТiО2 товщиною до 1 мкм на поверхні. 6 UA 115468 U 7 UA 115468 U 8 UA 115468 U 9 UA 115468 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
