Електронний курильний виріб

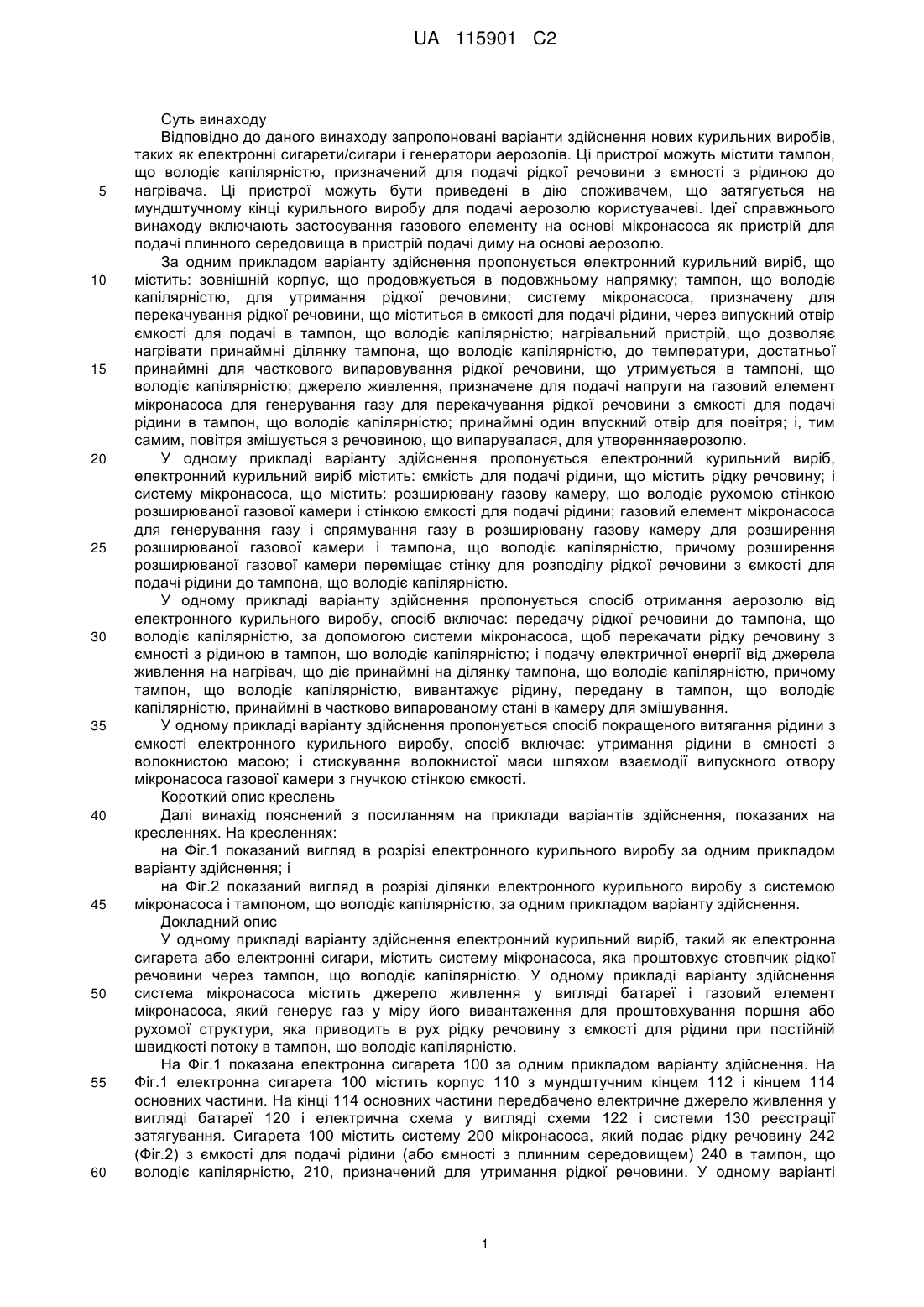

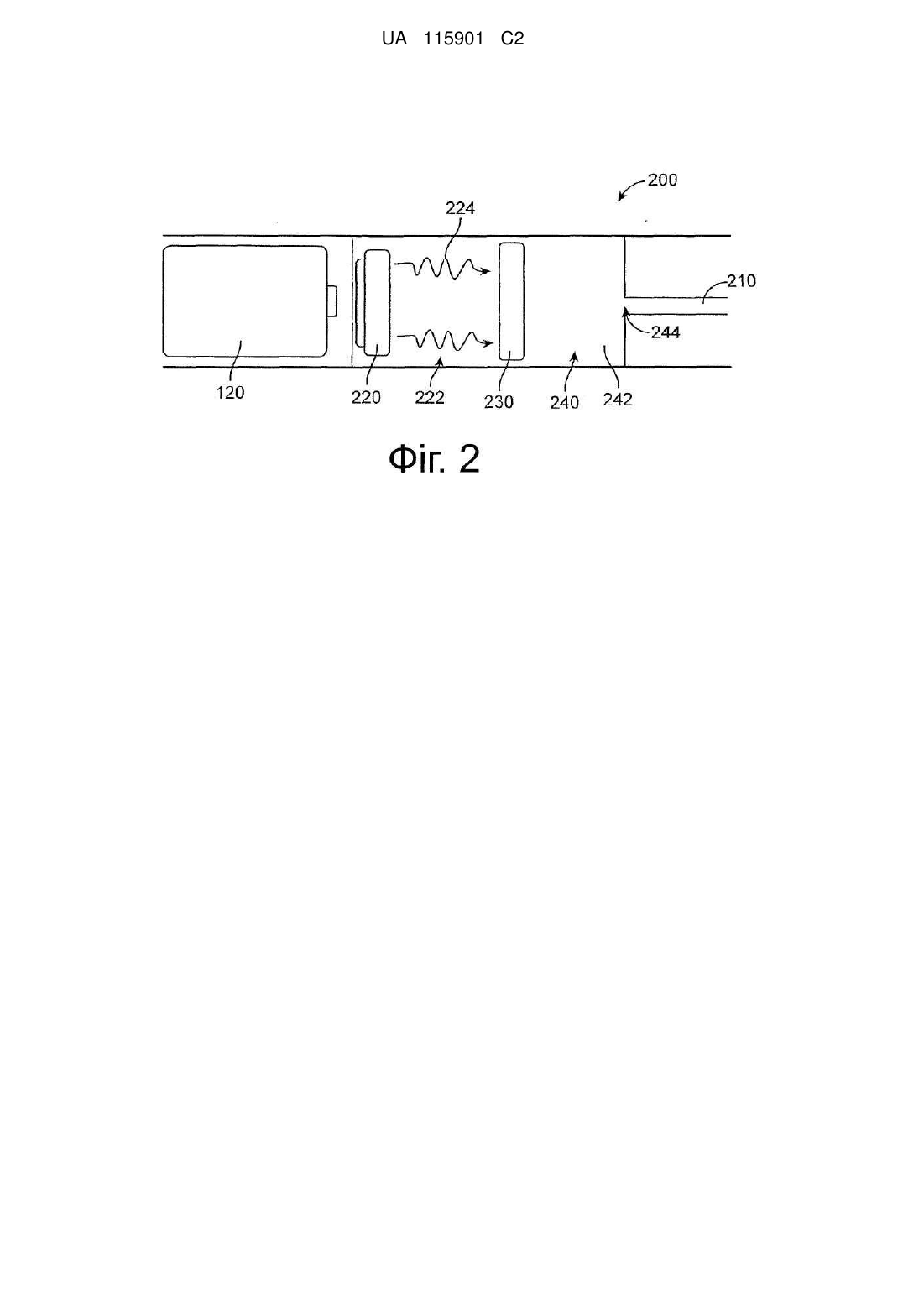

Реферат: Пропонується курильний виріб, такий як електронна сигарета, яка містить зовнішній корпус, що продовжується в подовжньому напрямку; тампон, що має капілярність, для утримання рідкої речовини; систему мікронасоса, призначену для перекачування рідкої речовини, що міститься в ємкості для подачі рідини, через випускний отвір ємкості для подачі в тампон, що має капілярність; нагрівальний пристрій, що дозволяє нагрівати принаймні ділянку тампона, що має капілярність, до температури, достатньої принаймні для часткового випаровування рідкої речовини, що утримується в тампоні, що має капілярність; джерело живлення, призначене для подачі напруги на газовий елемент мікронасоса для генерування газу для перекачування рідкої речовини з ємкості для подачі рідини в тампон, що має капілярність; принаймні один впускний отвір для повітря; і, тим самим, повітря змішується з речовиною, що випарувалася, для утворення аерозолю. UA 115901 C2 (12) UA 115901 C2 UA 115901 C2 5 10 15 20 25 30 35 40 45 50 55 60 Суть винаходу Відповідно до даного винаходу запропоновані варіанти здійснення нових курильних виробів, таких як електронні сигарети/сигари і генератори аерозолів. Ці пристрої можуть містити тампон, що володіє капілярністю, призначений для подачі рідкої речовини з ємності з рідиною до нагрівача. Ці пристрої можуть бути приведені в дію споживачем, що затягується на мундштучному кінці курильного виробу для подачі аерозолю користувачеві. Ідеї справжнього винаходу включають застосування газового елементу на основі мікронасоса як пристрій для подачі плинного середовища в пристрій подачі диму на основі аерозолю. За одним прикладом варіанту здійснення пропонується електронний курильний виріб, що містить: зовнішній корпус, що продовжується в подовжньому напрямку; тампон, що володіє капілярністю, для утримання рідкої речовини; систему мікронасоса, призначену для перекачування рідкої речовини, що міститься в ємкості для подачі рідини, через випускний отвір ємкості для подачі в тампон, що володіє капілярністю; нагрівальний пристрій, що дозволяє нагрівати принаймні ділянку тампона, що володіє капілярністю, до температури, достатньої принаймні для часткового випаровування рідкої речовини, що утримується в тампоні, що володіє капілярністю; джерело живлення, призначене для подачі напруги на газовий елемент мікронасоса для генерування газу для перекачування рідкої речовини з ємкості для подачі рідини в тампон, що володіє капілярністю; принаймні один впускний отвір для повітря; і, тим самим, повітря змішується з речовиною, що випарувалася, для утворенняаерозолю. У одному прикладі варіанту здійснення пропонується електронний курильний виріб, електронний курильний виріб містить: ємкість для подачі рідини, що містить рідку речовину; і систему мікронасоса, що містить: розширювану газову камеру, що володіє рухомою стінкою розширюваної газової камери і стінкою ємкості для подачі рідини; газовий елемент мікронасоса для генерування газу і спрямування газу в розширювану газову камеру для розширення розширюваної газової камери і тампона, що володіє капілярністю, причому розширення розширюваної газової камери переміщає стінку для розподілу рідкої речовини з ємкості для подачі рідини до тампона, що володіє капілярністю. У одному прикладі варіанту здійснення пропонується спосіб отримання аерозолю від електронного курильного виробу, спосіб включає: передачу рідкої речовини до тампона, що володіє капілярністю, за допомогою системи мікронасоса, щоб перекачати рідку речовину з ємності з рідиною в тампон, що володіє капілярністю; і подачу електричної енергії від джерела живлення на нагрівач, що діє принаймні на ділянку тампона, що володіє капілярністю, причому тампон, що володіє капілярністю, вивантажує рідину, передану в тампон, що володіє капілярністю, принаймні в частково випарованому стані в камеру для змішування. У одному прикладі варіанту здійснення пропонується спосіб покращеного витягання рідини з ємкості електронного курильного виробу, спосіб включає: утримання рідини в ємності з волокнистою масою; і стискування волокнистої маси шляхом взаємодії випускного отвору мікронасоса газової камери з гнучкою стінкою ємкості. Короткий опис креслень Далі винахід пояснений з посиланням на приклади варіантів здійснення, показаних на кресленнях. На кресленнях: на Фіг.1 показаний вигляд в розрізі електронного курильного виробу за одним прикладом варіанту здійснення; і на Фіг.2 показаний вигляд в розрізі ділянки електронного курильного виробу з системою мікронасоса і тампоном, що володіє капілярністю, за одним прикладом варіанту здійснення. Докладний опис У одному прикладі варіанту здійснення електронний курильний виріб, такий як електронна сигарета або електронні сигари, містить систему мікронасоса, яка проштовхує стовпчик рідкої речовини через тампон, що володіє капілярністю. У одному прикладі варіанту здійснення система мікронасоса містить джерело живлення у вигляді батареї і газовий елемент мікронасоса, який генерує газ у міру його вивантаження для проштовхування поршня або рухомої структури, яка приводить в рух рідку речовину з ємкості для рідини при постійній швидкості потоку в тампон, що володіє капілярністю. На Фіг.1 показана електронна сигарета 100 за одним прикладом варіанту здійснення. На Фіг.1 електронна сигарета 100 містить корпус 110 з мундштучним кінцем 112 і кінцем 114 основних частини. На кінці 114 основних частини передбачено електричне джерело живлення у вигляді батареї 120 і електрична схема у вигляді схеми 122 і системи 130 реєстрації затягування. Сигарета 100 містить систему 200 мікронасоса, який подає рідку речовину 242 (Фіг.2) з ємкості для подачі рідини (або ємності з плинним середовищем) 240 в тампон, що володіє капілярністю, 210, призначений для утримання рідкої речовини. У одному варіанті 1 UA 115901 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснення принаймні ділянка тампона, що володіє капілярністю, 210 примикає (або оточена ним) до нагрівача 144. У одному прикладі варіанту здійснення один кінець тампона, що володіє капілярністю, 210 сполучається по потоку рідини з ємкістю 240 для плинного середовища системи 200 мікронасоса. Ділянка з іншого кінця тампона, що володіє капілярністю, 210 нагрівається нагрівачем 144. Нагрівач 144 приєднаний до електричної схеми 122 за допомогою декількох з'єднань (не показані). Корпус 110 також містить впускний отвір 160 для повітря, випускний отвір 162 для повітря на мундштучному кінці 112 і камеру 170 для генерування аерозолю. При використанні рідка речовина 242 просувається системою 200 мікронасоса з ємності 240 з плинним середовищем в тампон, що володіє капілярністю, 210, як показано на Фіг.1. Коли користувач затягується електронною сигаретою 100 на випускному отворі 162 для повітря, навколишнє повітря втягується через впускний отвір 160 для повітря. У одному прикладі варіанту здійснення електронна сигарета 100 може містити систему 130 виявлень затягування, яке реєструє затягування і приводить в дію систему 200 мікронасоса і нагрівач 144. Батарея 120 імпульсно подає енергію на нагрівач 144 для нагрівання кінцевої ділянки тампона, що володіє капілярністю, 210, що примикає до нагрівача 144. Рідка речовина 242 в тампоні, що володіє капілярністю, 210 випаровується за рахунок нагрівача 144, щоб отримати перенасичену пару. При цьому рідка речовина, що випарувалася, 242 витісняється додатковою рідкою речовиною 242, що переміщається уздовж тампона, що володіє капілярністю, 210 під дією (у відповідь на) перекачування системою 200 мікронасоса. У одному прикладі варіанту здійснення отримана перенасичена пара змішується з повітрям і переноситься в потоці повітря від впускного отвору 160 для повітря. У камері 170 для формування аерозолю пар конденсується для формування аерозолю для вдихання, яка втягується через випускний отвір 162 вироби при затягуванні. Як показано на Фіг.1, схема 122 і система 130 виявлень затягування переважно програмуються. У одному прикладі варіанту здійснення схема 122 і система 130 виявлень затягування можуть бути використані для керування дією електронної сигарети. У одному прикладі варіанту здійснення система 200 мікронасоса в комбінації з конструкцією електронної сигарети 100 можуть сприяти контролю розміру частинок в аерозолю. При використанні, коли тампон, що володіє капілярністю, 210 нагрівається, рідка речовина, що міститься в та/або утримуване усередині нагрітої ділянки тампона, що володіє капілярністю, 210, випаровується і змішується з повітрям і утворює аерозоль в камері 170 для змішування. Електронна сигарета 100 також володіє принаймні одним впускним отвором 160 для повітря, призначеним для подачі повітря в камеру 170 для змішування. Впускні отвори 160 для повітря в камеру 170 для змішування можуть бути розташовані нижче по потоку відносно тампона, що володіє капілярністю, 210, щоб мінімізувати тягу повітря уздовж тампона, що володіє капілярністю, і, тим самим, уникнути охолоджування тампона, що володіє капілярністю, 210 під час циклів нагріву. У прикладі одного варіанту здійснення принаймні один впускний отвір 160 для повітря включає один або два впускні отвори 160. У альтернативному варіанті впускних отворів 160 для повітря може бути три, чотири або п'ять, або більше. У одному прикладі варіанту здійснення розмір і число впускних отворів 160 для повітря також може сприяти створенню опору тязі електронної сигарети 100. Батареєю 120 може бути іонно-літієва батарея або один з її варіантів, наприклад, літієвополімерна батарея. У альтернативному варіанті батареєю 120 може бути гібридна нікелева батарея, нікель-кадмієва батарея, літій-марганцева батарея, літій-кобальтова батарея або паливний елемент. У одному прикладі варіанту здійснення електронна сигарета 100 використовується курцем, поки не буде виснажена енергія джерела живлення. У альтернативному варіанті батарея 120 може бути такою, що перезаряджається, і містити схему (не показана), що дозволяє заряджати батарею за допомогою зовнішнього зарядного пристрою. Наприклад, схема, коли вона заряджена, подає живлення для заздалегідь визначеного числа затягувань, після чого схема повинна бути повторно приєднана до зовнішнього зарядного пристрою. Електронна сигарета 100 також містить схему 122 керування, яка може бути друкарською платою. При натисненні перемикача 180 активується джерело живлення, і живлення подається на систему 200 мікронасоса і нагрівач 144. Схема 122 керування також може включати світловий індикатор нагрівача (не показаний), який світиться, коли нагрівач 144 включений. Схема 122 керування також може містити таймер, призначений для обмеження часу, протягом якого живлення подається на систему 200 мікронасоса і нагрівач 144. Часовий період подачі електричного струму на систему 200 мікронасоса і нагрівач 144 може бути заздалегідь встановлений залежно від кількості рідини, яку потрібно випарувати. Наприклад, схема 122 2 UA 115901 C2 5 10 15 20 25 30 35 40 45 50 55 60 керування може бути запрограмована для цієї мети. У одному прикладі варіанту здійснення, коли нагрівач 144 включений, він нагріває ділянку тампона, що володіє капілярністю, 210 протягом менш приблизно 10 секунд, переважніше менше приблизно 7 секунд. Таким чином, цикл живлення (або максимальна тривалість затягування) можуть складати період в діапазоні від приблизно 1 до приблизно 10 секунд. На Фіг.2 показаний вигляд в розрізі ділянки електронної сигарети 100 з системою 200 мікронасоса за одним прикладом варіанту здійснення. Як показано на Фіг.2, система 200 мікронасоса може включати газовий елемент 220 мікронасоса, поршень 230, ємкість 240 для подачі рідини і тампон, що володіє капілярністю, 210. У одному прикладі варіанту здійснення система 200 мікронасоса призначена для перекачування рідкої речовини 242 з ємкості 240 для подачі рідини через випускний отвір 244 в тампон, що володіє капілярністю, 210. У одному варіанті здійснення тампон, що володіє капілярністю, 210 продовжується в ємність для подачі рідини через випускний отвір 244. У одному прикладі варіанту здійснення джерело живлення у вигляді батареї 120 призначений для докладання напруги до нагрівача 144, використовуваному для нагріву тампона, що володіє капілярністю, 210 до температури, достатньої принаймні для часткового випаровування рідкої речовини 242, що міститься усередині тампона, що володіє капілярністю, 210. Джерело живлення також призначене для докладання напруги до газового елементу 220 мікронасоса для генерування газу 224. Тиск створюваного газу 224 переміщає поршень 230 уздовж лінійного шляху усередині системи 200 мікронасоса для приведення в рух або перекачування рідкої речовини 242 з ємкості 240 для подачі рідини в тампон, що володіє капілярністю, 210. Як показано на Фіг.2, система 200 мікронасоса призначена для перекачування рідкої речовини 242 з ємкості 240 для подачі рідини через випускний отвір 244 в тампон, що володіє капілярністю, 210. У одному прикладі варіанту здійснення ємкість 240 для подачі рідини містить рідку речовину 242, яке випаровується при нагріванні і утворює аерозоль. У одному прикладі варіанту здійснення джерело живлення у вигляді батареї 120 призначений для докладання напруги до нагрівача 144, використовуваного для нагріву тампона, що володіє капілярністю, 210 до температури, достатньої принаймні для часткового випаровування рідкої речовини 242, що міститься усередині тампона, що володіє капілярністю, 210. Батарея 120 також може бути призначена для докладання напруги до газового елементу 220 мікронасоса для генерування газу 224. Газ, що утворився, 224 переміщає поршень 230 уздовж спрямування вперед по лінійному шляху усередині системи 200 мікронасоса для приведення в рух рідкої речовини 242 з ємкості 240 для подачі рідини. Замість або на додаток до поршня 230 ємкість 240 може містити гнучку стінку або камеру, коли випуск газу газового елементу 220 мікронасоса повинен стискувати гнучку стінку або камеру для перекачування плинного середовища з ємкості. У одному прикладі варіанту здійснення газовий елемент 220 мікронасоса утворює першу стінку розширюваної газової камери 222, і рухомий поршень 230 утворює другу стінку розширюваної газової камери 222. Поршень 230 також утворює рухому стінку ємкості 240 для плинного середовища. При використанні газовий елемент мікронасоса генерує газ 224 за запитом і направляє газ 224 в розширювану газову камеру 222 для розширення розширюваної газової камери 222, причому розширення розширюваної газової камери 222 викликає переміщення поршня 230 в напрямку вперед уздовж лінійного шляху для зниження об'єму ємкості 240 для плинного середовища, яке розподіляє або виштовхує рідку речовину 242 з ємкості 240 для плинного середовища в тампон, що володіє капілярністю, 210. Одночасно для подачі рідкої речовини 242 в тампон, що володіє капілярністю, 210 приводиться в дію джерело живлення 120, і тампон, що володіє капілярністю, 210 нагрівається для формування нагрітої секції, в якій рідка речовина 242 випаровується. У одному прикладі варіанту здійснення тампон, що володіє капілярністю, 210 може бути виготовлений з різних волокнистих пористих або таких, що володіють капілярністю, матеріалів і переважно володіє відомою заздалегідь визначеною капілярністю. Приклади включають матеріали на основі кераміки або графіту у вигляді волокон або спеченого порошку. Можуть використовуватися тампони з різною капілярністю для вміщення рідин з різними фізичними властивостями, такими як щільність, в'язкість, поверхневе натягнення і тиск пари. У одному прикладі варіанту здійснення тампон 210 може бути передбачений таким, щоб необхідна кількість рідкої речовини 242 могло бути подано на нагрівач 144. У одному прикладі варіанту здійснення електронна сигарета 100 володіє приблизно тим же розміром, що і звичайна сигарета. У деяких варіантах здійснення електронна сигарета 100 може мати завдовжки від приблизно 80 до приблизно 88 мм і діаметр від приблизно 7 до приблизно 8 3 UA 115901 C2 5 10 15 20 25 30 35 40 45 50 55 60 мм. Наприклад, в одному прикладі варіанту здійснення електронна сигарета 100 володіє завдовжки приблизно 84 мм і діаметром приблизно 7,8 мм. Зовнішній циліндровий корпус 110 електронної сигарети 100 може бути сформований з будь-якого відповідного матеріалу або комбінації матеріалів. Приклади відповідних матеріалів включають метали, сплави, пластмасу або композитні матеріали, що містять один або більш з цих матеріалів, або термопластики, які підходять для застосувань в харчовій або фармацевтичній галузі, наприклад, поліпропілен, поліефірефіркетон (PEEK), кераміка і поліетилен. У одному прикладі варіанту здійснення речовина, що випарувалася, утворена, як описано вище, може принаймні частково конденсуватися для формування аерозолю, що містить частинки. Частинки, що містяться в парах та/абоаерозолі, мають розмір в діапазоні від приблизно 0,5 до приблизно 4 мікрон, наприклад, приблизно від 1 до приблизно 4 мікрон. У одному прикладі варіанту здійснення пари та/або аерозоль мають розмір частинок приблизно 3,3 мікрона або менше. Крім того, частинки можуть бути по суті рівномірно розподілені в парах та/абоаерозолю. У одному прикладі варіанту здійснення рідка речовина 242 включає тютюновмісний матеріал, що містить летючі з'єднання з ароматом тютюну, які виділяються з рідини при нагріванні. Рідка речовина 242 також може бути матеріалом, що містить, ароматизатор тютюну або нікотинвмісний матеріал. У альтернативному варіанті або додаткова рідка речовина 242 може містити нетютюновий матеріал. Наприклад, рідка речовина 242 може містити воду, розчинники, етанол, рослинні екстракти і натуральні або штучні ароматизатори. Переважна рідка речовина додатково містить утворюючу аерозоль речовину. Прикладами відповідних утворюючих аерозоль речовин є гліцерин і пропіленгліколь. Нагрівач 144 переважно містить електричний нагрівальний елемент. Нагрівач 144 переважно містить речовину, що володіє електричним опором. Відповідні речовини, щоволодіють електричним опором, включають, але не обмежуються цим: напівпровідники, такі як легована кераміка, електрично "провідна" кераміка (така як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, сплави металів і композитні матеріали, виготовлені з керамічного матеріалу і металевого матеріалу. Такі композитні матеріали можуть включати леговану або бездомішкову кераміку. Приклади відповідної легованої кераміки включають леговані карбіди кремнію. Приклади відповідних металів включають титан, цирконій, тантал і метали з групи платини. Приклади відповідних сплавів металів включають неіржавіючу сталь, константан, нікель-, кобальт-, хром-, алюміній- титан-цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець- і залізовмісні сплави та надміцні сплави на основі нікелю, заліза, кобальту, неіржавіючої сталі, Timetal® (тіметалл) і сплави на основі заліза-марганцю-алюмінію. Timetal® є зареєстрованою торговою маркою компанії TitaniumMetalsCorporation, 1999 BroadwaySuite 4110, Денвер, Колорадо. У композитних матеріалах речовина, що володіє електричним опором, може бути необов'язково впроваджена в, інкапсульована або покрита ізолюючим матеріалом або навпаки, залежно від кінетики перенесення енергії і необхідних зовнішніх фізико-хімічних властивостей. Нагрівач 144 може бути будь-якої відповідної форми. Наприклад, нагрівач 144 може бути у формі нагрівальної лопатки. У альтернативному варіанті нагрівач 144 може бути у формі кожуха або підкладки з ділянками з різною електропровідністю або металевої трубки, що володіє електричним опором. У альтернативному варіанті нагрівач 144 може бути у вигляді дискового (торцевого) нагрівача або бути комбінацією дискового нагрівача з нагрівальними голками або стрижнями. У альтернативному варіанті нагрівач 144 може бути у вигляді металевої протравленої фольги з ізоляцією між двома шарами інертного матеріалу. В цьому випадку інертний матеріал може включати Kapton (каптон), всі полііміди або фольгу із слюди. У альтернативному варіанті нагрівач 144 може бути у вигляді листа матеріалу, який може бути скручений навколо принаймні ділянки тампона, що володіє капілярністю. У альтернативному варіанті нагрівач 144 може бути у вигляді протравленої фольги, зігнутої навколо принаймні ділянки тампона, що володіє капілярністю. Протравлена фольга може включати лист металу, відрізаний лазером або за допомогою електрохімічного способу. Лист може бути виготовлений з будь-якого відповідного матеріалу, наприклад, сплаву на основі заліза-алюмінію, сплаву на основі заліза-марганцю-алюмінію або Timetal®. Лист може бути прямокутним за формою або може мати форму за шаблоном, який може формувати структуру, що нагадуєспіраль, при скручуванні навколо тампона, що володіє капілярністю. Інші альтернативні варіанти включають нагрівальний дріт або нитку, наприклад, дріт з нікелю-хрому (Ni-Cr), платини, вольфраму або сплаву. 4 UA 115901 C2 5 10 15 20 25 30 35 40 45 50 У одному прикладі варіанту здійснення нагрівач 144 містить спіраль з дроту, що принаймні частково оточує тампон, що володіє капілярністю, 210. У одному прикладі варіанту здійснення нагрівач 144 є металевим дротом та/або дротом із сплаву металу. Нагрівач 144 може бути спіраллю, яка може продовжуватися повністю або частково уздовж довжини тампона, що володіє капілярністю, 210. Спіраль може продовжуватися повністю або частково навколо периферії тампона, що володіє капілярністю, 210. У іншому варіанті здійснення спіраль не контактує з тампоном, що володіє капілярністю, 210, що дозволяє нагрівальній спіралі нагрівати тампон, що володіє капілярністю, 210, але знижує втрати, не викликаючи випаровування більше рідини, ніж це необхідно. Це також знижує кількість рідини, яка конденсується на внутрішніх стінках, тим самим, знижуючи вимоги до чищення. Електронна сигарета 100 може містити індикатор затягування (не показаний) для індикації приведення нагрівача 144 в дію. У варіанті здійснення, коли електронна схема включає датчик затягування, індикатор може бути приведений в дію, коли датчик виявляє потік повітря, що указує на затягування користувачем. У варіанті здійснення, в якому електрична схема містить керований уручну перемикач, індикатор може приводитися в дію перемикачем. У одному прикладі варіанту здійснення електронна сигарета 100 з системою 200 мікронасоса, як показано на Фіг. 1 і 2, може бути призначена для подачі текучої речовини 242 при постійній швидкості потоку від приблизно 1 до 5 мікролітрів/секунду. У одному прикладі варіанту здійснення система 200 мікронасоса призначена для витіснення всього від приблизно 0,5 до 2,0 миллилитров рідкої речовини 242 протягом терміну служби системи з однаковими циклами. Наприклад, електронна сигарета 100 з системою 200 мікронасоса може володіти терміном служби приблизно 250 циклів з тривалістю циклу до приблизно 5 секунд і часом між циклами приблизно 1 секунда або більше. У одному прикладіваріанту здійснення зовнішній діаметр системи 200 мікронасоса може бути скорельований на основі його продуктивності і розміру, наприклад, менше 8 мм в одному прикладі варіанту здійснення. Крім того, система 200 мікронасоса переважно ізольована від рідкої речовини 242 і зовнішнього середовища. Інші деталі відповідних мікронасосів газових елементів представлені в патентах США US 8,113,390 і 8,353,426, які включені в цей документ як посилання у всій повноті. Також очевидно, що ємкість 240 для подачі рідини може містити волокнисту масу або марлю для утримання рідини, і що насос газового елементу використовується для переміщення рухомої стінки ємкості для стискування марлі. Така компоновка за необхідності може використовуватися для забезпечення повнішого і відповідного витягання рідини з марлі. Принципи цього документа застосовні для всіх форм електронних курильних виробів, таких як електронні сигарети, сигари, трубки, кальяни та інші, незалежно від їх розміру і форми. Коли слово "приблизно" використовується в цьому описі у поєднанні з числовим значенням, мається на увазі, що відповідне числове значення володіє допустимим відхиленням ±10 % від встановленого числового значення. Крім того, коли слова "в основному" і "по суті" використовуються у зв'язку з геометричним формами, мається на увазі, що точності геометричної форми не вимагається, але що діапазон для цієї форми потрапляє в рамки об'єму справжнього винаходу. При використанні з геометричними термінами, мається на увазі, що слова "в основному" і "по суті" охоплюють не тільки особливості, які відповідають точному визначенню, але також особливості, які належним чином апроксимують точні визначення. Буде очевидне, що в цьому описі нова, покращена і неочевидна електронна сигарета описана достатньо детально для розуміння фахівцями в цій області. Крім того, для фахівців в цій області буде очевидне, що існують різні модифікації, зміни, заміни і еквіваленти для особливостей електронної сигарети, які по суті не відступають від суті і об'єму справжнього винаходу. Відповідно, явно мається на увазі, що всі такі модифікації, зміни, заміни і еквіваленти, які потрапляють в рамки суті і об'єму справжнього винаходу, визначуваних заявленою формулою винаходу, будуть охоплені заявленою формулою винаходу. ФОРМУЛА ВИНАХОДУ 55 60 1. Електронний курильний виріб, що містить зовнішній корпус, розташований в подовжньому напрямку, тампон, що має капілярність, і призначений для рідкої речовини, систему мікронасоса, призначену для перекачування рідкої речовини, що міститься у зазначеній ємкості, в тампон, що має капілярність, через випускний отвір у зазначеній ємкості, нагрівальний пристрій, призначений для нагрівання ділянки зазначеного тампона до температури, достатньої принаймні для часткового випаровування рідкої речовини, що знаходиться у зазначеному тампоні; 5 UA 115901 C2 5 10 15 20 25 30 35 40 45 50 55 60 джерело живлення, призначене для подачі напруги до системи мікронасоса для генерування газу для перекачування рідкої речовини з зазначеної ємкості у зазначений тампон, та контролер, призначений для регулювання розміру частинок випаровуваної рідкої речовини за допомогою регулювання напруги. 2. Електронний курильний виріб за п. 1, який відрізняється тим, що містить камеру для змішування, розташовану нижче по потоку від зазначеного тампона, та мундштучний кінець, що має принаймні один випускний отвір, і що сполучається з камерою для змішування. 3. Електронний курильний виріб за п. 1, який відрізняється тим, що система мікронасоса містить розширювану газову камеру, забезпечену поршнем, який принаймні частково обмежує розширювану газову камеру і принаймні частково обмежує ємкість для подачі рідини, при цьому система мікронасоса призначена для подачі газу в розширювану газову камеру і лінійного переміщення поршня. 4. Електронний курильний виріб за п. 3, який відрізняється тим, що до системи мікронасоса приєднане джерело живлення, та контролер, виконаний з можливістю ініціації системою мікронасоса подачі рідкої речовини з постійною швидкістю від приблизно 0,5 до приблизно 2,0 мікролітрів/секунду. 5. Електронний курильний виріб за п. 1, який відрізняється тим, що джерело живлення містить батарею. 6. Електронний курильний виріб за п. 1, який відрізняється тим, що контролер виконаний з можливістю керування подачею живлення на нагрівач нагрівального пристрою. 7. Електронний курильний виріб за п. 1, який відрізняється тим, що містить принаймні один впускний отвір для повітря, розташований нижче по потоку відносно тампона, що має капілярність. 8. Електронний курильний виріб за п. 1, який відрізняється тим, що містить нагрівач та перемикач, який реагує на тиск і виконаний з можливістю одночасного приведення в дію нагрівача і системи мікронасоса. 9. Електронний курильний виріб, що містить ємкість для подачі рідини, та систему мікронасоса, що включає розширювану газову камеру, забезпечену рухомою стінкою, що обмежує розширювану газову камеру і ємкість для подачі рідини; газовий елемент мікронасоса, призначений для генерування газу і спрямування газу в розширювану газову камеру для розширення розширюваної газової камери так, що розширення розширюваної газової камери переміщає стінку; тампон, що має капілярність і призначений для рідкої речовини, який сполучається по потоку плинного середовища з ємкістю для подачі рідини, та контролер, призначений для регулювання розміру частинок випаровуваної рідкої речовини за допомогою регулювання напруги, що подається на газовий елемент мікронасоса. 10. Електронний курильний виріб за п. 9, який відрізняється тим, що містить джерело живлення, приєднане до газового елемента мікронасоса. 11. Електронний курильний виріб за п. 10, який відрізняється тим, що містить перемикач, приєднаний до джерела живлення і призначений для приведення в дію контролера для ініціації подачі рідкої речовини газовим елементом мікронасоса з постійною швидкістю від приблизно 0,5 до 2,0 мікролітрів/секунду. 12. Спосіб отримання пари за допомогою електронного курильного виробу, що містить етапи: подача рідкої речовини в тампон, що має капілярність, за допомогою системи мікронасоса для перекачування рідкої речовини з ємкості для подачі рідини; подача електричної енергії від джерела живлення на нагрівач, що впливає принаймні на ділянку тампона, що має капілярність, який випускає рідину, передану в тампон, що має капілярність принаймні в частково випарованому стані в камеру для змішування, та регулювання розміру частинок випаровуваної рідкої речовини за допомогою регулювання напруги на системі мікронасоса. 13. Спосіб за п. 12, який відрізняється тим, що включає генерування газу системою мікронасоса, та подачу отриманого газу в ємкості для подачі рідини для переміщення рідкої речовини з ємкості для подачі рідини до тампона, що має капілярність. 14. Спосіб покращеного витягання рідини з ємкості електронного курильного виробу, що містить етапи: 6 UA 115901 C2 утримання рідини в ємності з волокнистою масою, стискування волокнистої маси шляхом взаємодії випускного отвору системи мікронасоса з гнучкою стінкою ємкості, та зміна величини стискування шляхом зміни напруги, що подається на систему мікронасоса. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
