Контактор з властивостями швидкого вимкнення

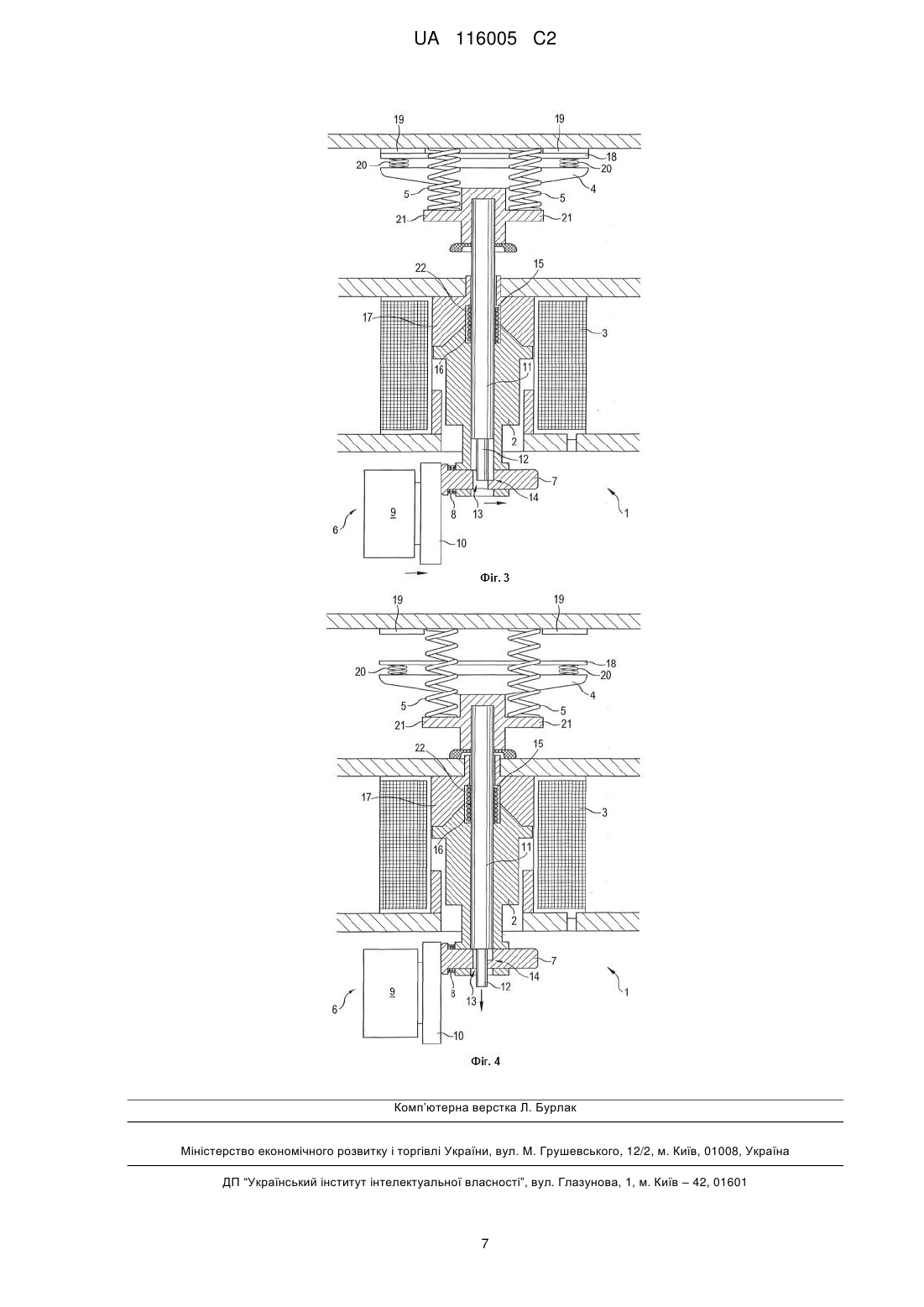

Реферат: В контакторі з електромагнітним приводом привід містить в собі якір, котрий при спрацюванні приводу з вихідного положення зміщується в натягнуте положення. При цьому контактор, крім того, включає в себе сполучений з якорем контактотримач, котрий за допомогою якоря з розімкнутого положення, при якому якір знаходиться в своєму вихідному положенні, переміщується в замкнуте положення, при якому якір перебуває в натягнутому положенні. Відповідно до винаходу, передбачається, що контактотримач сполучений з якорем за допомогою рознімного з'єднання, причому сам контактор обладнаний пристроєм розблокування, за допомогою якого при перебуванні якоря в натягнутому положенні може бути розірване з'єднання між якорем та контактотримачем, а отже контактотримач незалежно від якоря з замкненого положення може бути переміщений в розімкнуте положення. UA 116005 C2 (12) UA 116005 C2 UA 116005 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується контактора, обумовленого родовим поняттям, висвітленим в п. 1 окремої формули винаходу. Типовий контактор включає в себе електромагнітний привід, причому привід цей містить в собі якір, котрий при спрацюванні приводу з вихідного положення зміщується в натягнуте положення. Крім того, типовий контактор включає в себе сполучений з якорем контактотримач, котрий за допомогою якоря з розімкнутого положення, при якому якір знаходиться в своєму вихідному положенні, переміщується в замкнуте положення, при якому якір перебуває в натягнутому положенні. Контактотримач обладнаний одним або кількома контактами, що взаємодіють з відповідними нерухомими контактними пружинами. Коли контактотримач перебуває в розімкнутому положенні, контакти знаходяться в розімкненому стані, а отже розімкнений і силовий ланцюг контактора. Коли контактотримач перебуває в замкнутому положенні, контакти знаходяться в замкненому стані, відповідно, замкнений також і силовий ланцюг контактора. В найпростішому варіанті контактотримач виконується у вигляді простої контактної перекладки. Типові контактори мають широке застосування й використовуються в найрізноманітніших сферах для комутування малих та великих навантажень. Також за допомогою типових контакторів часто здійснюється й комутування без навантаження. Типовий контактор відомий, наприклад, зі стандарту DE 102010031907 В9. Недоліком багатьох типових контакторів є інерційність їх електромагнітного приводу. Для вимкнення контактора необхідно знеструмити котушку збудження приводу. Вимкнення струму, однак, спричиняє індукування в котушках струмів, що призводить до того, що деякий час все ще зберігається магнітне поле. Таким чином, між моментом вимкнення приводу й моментом розмикання контактів відбувається досить істотна затримка. Час розмикання типового контактора нерідко складає понад 100 мілісекунд. В доступних на ринку контакторах типового зразка показники часу розмикання спостерігаються в діапазоні від 10 мілісекунд до 150 мілісекунд. Таким чином, типові контактори для цілей швидкого вимикання не придатні. Швидкодійні вимикачі потрібні, наприклад, для того, аби при виникненні короткого замикання максимально швидко розімкнути ланцюг струму навантаження, щоб уникнути пошкоджень, яких може заподіяти таке коротке замикання. Як правило, контроль ланцюга струму навантаження на цей предмет здійснюється відповідною електронною системою управління, завдання якої полягає у виявленні незвичного збільшення сили струму понад задане для сили струму порогове значення. Тим не менш, розпізнавання короткого замикання можливе також і на основі інших критеріїв, наприклад, швидкості наростання струму. У випадку з коротким замиканням сила струму в ланцюзі струму навантаження збільшується дуже швидко. Таким чином, аби уникнути серйозних пошкоджень, вкрай важливо, щоб ланцюг струму розмикався після досягнення заданого для сили струму порогового значення або на підставі іншого критерію спрацьовування захисту максимально швидко. Показники часу розмикання відомих контакторів типового зразка цим цілям не відповідають. А отже, в багатьох випадках, окрім контактора, необхідно передбачати наявність відповідного швидкодійного вимикача, призначеного для розмикання ланцюга струму. Таким чином, задача цього винаходу є вдосконалення контактора типового зразка до рівня, коли такий контактор матиме властивості швидкого вимикання, аби забезпечити можливість максимально швидкого розмикання за потреби ланцюга головного струму. Задача вирішується за рахунок характеристик, зазначених в пункті 1 окремої формули винаходу. Відповідно, вирішення вказаної винахідницької задачі на базі контактора типового зразка постає за умови, що контактотримач сполучений з якорем за допомогою рознімного з'єднання, причому сам контактор обладнаний пристроєм розблокування, за допомогою якого при перебуванні якоря в натягнутому положенні може бути розірване з'єднання між якорем та контактотримачем, а отже контактотримач незалежно від якоря з замкненого положення може бути переміщений в розімкнуте положення. Це винахідницьке рішення має перевагу в тому, що інертність електромагнітного приводу контактора при розмиканні контактів є незначною, оскільки контактотримач може бути переведений в розімкнене положення незалежно від якоря. Для цього може бути передбачений відповідний повертальний пристрій. В найпростішому варіанті контактотримач влаштований таким чином, що після від'єднання від якоря він чисто під дією сили тяжіння автоматично повертається в розімкнене положення. Переміщення контактотримача з замкнутого положення в розімкнуте положення може, однак, забезпечуватися й в інший спосіб. Оптимальні приклади виконання цього винаходу розглядаються в додаткових пунктах формули. 1 UA 116005 C2 5 10 15 20 25 30 35 40 45 50 55 60 В особливо вигідному варіанті виконання цього винаходу пристрій розблокування влаштований таким чином, що при досягненні в головному ланцюзі струму контактора визначеного порогового значення за силою струму сполучення між якорем та контактотримачем автоматичного роз'єднується. Тим самим здійснюється ефективне запобігання пошкодженням, які можуть виникнути в головному ланцюзі струму внаслідок можливого настання короткого замикання. Тим не менш, спрацювання пристрою розблокування можливе також і на основі іншого критерію для виконання роз'єднання, наприклад швидкості наростання струму. В іншому вигідному варіанті виконання цього винаходу контактотримач за допомогою першої пружини зміщений в напрямку розімкнутого положення. Цей варіант виконання передбачає вкрай простий засіб для максимально швидкого переміщення контактотримача після від'єднання його від якоря з замкнутого положення в розімкнуте положення. За рахунок нього забезпечується прискорення контактотримача, що виникає в результаті дії сили тяжіння. Тим не менш, цей варіант виконання також надає можливість вмонтування контактора в будьякому мислимому місці та/або розташуванні. Зусиллям пружини, в разі застосування пружини відповідної сили, контактотримач повертається в розімкнуте положення, причому незалежно від того, чи контактотримач розташований таким чином, що переміщення контактотримача з замкнутого положення в розімкнуте положення могло б відбутися під дією самої лише сили тяжіння. В іншому особливо вигідному варіанті виконання цього винаходу пристрій розблокування включає в себе швидкодійний виконавчий механізм та блокувальний елемент, котрий за допомогою швидкодійного виконавчого механізму з положення блокування, в якому блокувальний елемент сполучає між собою якір та контактотримач, може бути переведений в положення розблокування. Цей варіант виконання передбачає вкрай просте з конструктивної точки зору виконання пристрою розблокування. За допомогою швидкодійного виконавчого механізму забезпечується особливо швидке від'єднання контактотримача від якоря, а також особливо швидкий процес розмикання за рахунок переміщення контактотримача з замкнутого положення в розімкнуте положення. Блокувальний елемент при цьому, що важливо, за допомогою другої пружини зміщується в напрямку положення блокування. За рахунок цього автоматично виконується операція повторного з'єднання контактотримача з якорем, навіть якщо якір з натягнутого положення повертається у вихідне положення. Після повернення якоря у вихідне положення блокувальний елемент автоматично знову переводиться в положення блокування. Відповідно до іншого вигідного варіанта виконання цього винаходу дія швидкодійного виконавчого механізму основана на принципі індукції вихрових струмів, а сам механізм обладнаний котушкою збудження, а також алюмінієвим диском, що виконує функцію якоря збудження, в котрому при активації котушки збудження генеруються вихрові струми. Цей варіант виконання дозволяє досягти особливо малих показників часу активації функції розблокування. За рахунок цього також відбувається особливо швидке від'єднання контактотримача від якоря. Для того, щоб досягнути при цьому особливо швидкого прискорення виконавчого механізму, згідно з винаходом можна передбачити обладнання виконавчого механізму конденсаторною батареєю, що живитиметься від котушки збудження. Конденсаторна батарея дозволяє короткостроково накопичити достатню електричну енергію для прискорення алюмінієвого диска. В порядку альтернативи для живлення котушки збудження або для активування іншого відповідного виконавчого механізму можна також використовувати струм короткого замикання. Згідно з іншим вигідним варіантом виконання цього винаходу контактотримач може з'єднуватися з якорем за допомогою оперативної штанги контактора, причому блокувальний елемент на рухомому шарнірі кріпиться до якоря в напрямку, перпендикулярному до оперативної штанги, а нижній кінець оперативної штанги впирається в блокувальний елемент, коли останній знаходиться в положенні блокування. Цей варіант виконання забезпечує також і вкрай просте з конструктивної точки зору й низькозатратне виконання винайденого контактора. Важливо те, що блокувальний елемент сконструйований у вигляді блокувального циліндра. За рахунок цього стає можливим просте й низькозатратне виробництво блокувального елемента. Згідно з іншим вигідним варіантом виконання цього винаходу може бути передбачено й те, що блокувальний елемент матиме отвір, в який заскакуватиме нижній кінець оперативної штанги, коли блокувальний елемент переводитиметься в положення розблокування. Цим самим забезпечуватиметься також і вкрай просте з конструктивної точки зору й передусім надійне розблокування. Особливу перевагу має те, що при цьому може бути передбачено формування в отворі виступу, на який спиратиметься нижній кінець оперативної штанги, коли блокувальний елемент 2 UA 116005 C2 5 10 15 20 25 30 35 40 45 50 55 знаходитиметься в положенні блокування. За рахунок цього, з одного боку, стає можливою вкрай компактна конструкція, а з іншого боку, забезпечується те, що після повернення якоря з натягнутого положення у вихідне положення контактор знову надійно з'єднується з ним. Компактності конструкції та надійності комутаційного процесу сприяє ще й те, що оперативна штанга сполучається з якорем по одній з ним осі. Згідно з іншим вигідним варіантом виконання цього винаходу оперативна штанга в нижній частині звужена, тобто в цьому місці її зовнішній діаметр менший, ніж на ділянці, розташованій вище. За рахунок цього меншим можна виконувати й отвір у блокувальному елементі, внаслідок чого загалом стає компактнішим і потребує менше місця сам блокувальний елемент. Крім того, за рахунок цього забезпечується наявність в блокувальному елементі максимально низької маси, внаслідок чого на те, щоб прискорити блокувальний елемент в процесі від'єднання контактотримача від якоря, в цілому необхідно витрачати відносно невелику кількість енергії. За рахунок цього вкрай швидко можна приводити в дію пристрій розблокування. В іншому вигідному варіанті виконання цього винаходу якір за допомогою третьої пружини зміщений в напрямку вихідного положення. За рахунок цього після знеструмлення котушки збудження якір у вкрай простий та надійний спосіб з натягнутого положення може бути повернутий у вихідне положення. Свої переваги має при цьому конструкція, за якої пружина розташована, що важливо, між верхнім, оберненим до контактотримача, кінцем якоря та нерухомою частиною контактора, причому зазначена третя пружина натягнута на оперативну штангу. Надійність кріплення пружини до якоря й компактність конструкції забезпечуються при цьому тоді, коли зазначена третя пружина посаджена в кільцевий паз якоря. В іншому вигідному варіанті виконання цього винаходу контактор оснащений електронною системою управління, призначеною для реєстрації змін струму в головному ланцюзі контактора, а також для запуску пристрою розблокування при досягненні певного порогового значення сили струму. В цьому варіанті виконання у винайдений контактор вбудовуються всі системи, необхідні для надійного виявлення короткого замикання та для відключення головного ланцюга струму. В порядку альтернативи операцію розблокування може ініціювати та/або виконувати безпосередньо струм короткого замикання, а отже можна обійтися без електроніки. В іншому вигідному варіанті виконання цього винаходу контактор обладнаний дугогасним пристроєм. За рахунок цього за допомогою винайденого контактора можна здійснювати комутування великих навантажень. Передбачена у винайденому контакторі функція швидкогокомутування забезпечує до того ж можливість гасіння комутаційної дуги, що виникає при виконанні операції комутування, навіть за умови настання короткого замикання. Крім того, важливо те, що винайдений контактор виконаний у вигляді контактора постійного струму. Винайдений контактор дозволяє досягти показників часу розмикання на рівні 3 мілі-секунд. Далі за допомогою креслень дається докладне роз'яснення прикладу виконання цього винаходу. На них, відповідно, показано: Фіг. 1: схематичний вигляд в розрізі винайденого контактора в його вихідному положенні, Фіг. 2: винайдений контактор, що показаний на Фіг. 1, в замкнутому стані, де якір електромагнітного приводу знаходиться в натягнутому положенні, а контактотримач - в замкнутому положенні, Фіг. 3: винайдений контактор, що показаний на Фіг. 1 та 2, в замкнутому стані незабаром після спрацювання пристрою розблокування, а також Фіг. 4: винайдений контактор, що показаний на Фіг. 1-3, в уже розімкнутому стані, де якір знаходиться в натягнутому положенні, а контактотримач - в розімкнутому положенні, Для зазначених нижче варіантів справедливим є те, що одні й ті ж частини позначаються одними й тими ж посилальними позиціями. Якщо в певному кресленні містяться посилальні позиції, які в доданому до нього текстовому описі докладно не розглядаються, то робиться відсилання на попередні чи наступні описи фігур. На Фіг. 1 показано схематичний вигляд винайденого контактора в розрізі. Винайдений контактор 1 оснащений магнітним приводом, якір 2 якого приводиться в дію 2 котушкою збудження 3, що співвісно обвиває вказаний якір. Якір 2 сполучений через оперативну штангу 11 з рухомим контактотримачем 4, на якому розташований рухомий контакт 18 контактора. Між рухомим контактом 18 та контактотримачем 4 передбачені пружини для притискання контактів 20, які при знаходженні контактора в замкнутому положенні забезпечують рівномірне примикання рухомого контакту 18 до обох, схематично вже позначених на зображенні, нерухомих контактів 19. Обидва нерухомі контакти 19 відділені один від одного електричною 3 UA 116005 C2 5 10 15 20 25 30 35 40 45 50 55 60 ізоляцією, а електричне з'єднання між ними встановлюється через рухомий контакт 18 при знаходженні контактора в замкнутому положенні. Оперативна штанга 11 з якорем 2 жорсткого з'єднання не має, а сполучається з ним за допомогою рознімного з'єднання. Вона встановлюється співвісно з якорем 2 в наявний в ньому поздовжній отвір, причому нижній кінець оперативної штанги 12 впирається у виступ 14 утримуваного якорем блокувального циліндра 7. Блокувальний циліндр 7 встановлений в другий отвір, що проходить поперек поздовжнього отвору якоря 2, і має можливість співвісно рухатися в ньому. Допоки блокувальний циліндр 7 залишатиметься в положенні, показаному на Фіг. 1, оперативна штанга 11 буде сполучена з якорем 2, а, отже, рухатиметься разом з ним. Обидві пружини 5, які розташовані в між двома розміщеними з боків обмежувачами 21 контактотримача 4 та верхньою стінкою корпусу винайденого контактора, забезпечують неможливість відриву нижнього кінця 12 оперативної штанги від виступу 14 блокувального циліндра 14 шляхом притискання штанги до вказаного виступу. Отже, якщо на котушку збудження 3 електромагнітного приводу подається напруга, і внаслідок цього спрацьовує привід, то якір разом з оперативною штангою 11 та контактотримачем 4 рухається догори, допоки не зімкнуться рухомий контакт 18 й нерухомі контакти 19, а також не стиснуться відповідно пружини притискання контактів 20. Якір 2 при цьому переміщається з вихідного положення, показаного на Фіг. 1, в натягнуте положення, показане на Фіг. 2, в якому він примикає до ярма 17 електромагнітного приводу. Так само контактотримач 4 переводиться з розімкнутого положення, показаного на Фіг.1, в замкнуте положення, показане на Фіг. 2. Розмикання контактів може відбуватися двома різними способами. Перший спосіб полягає в простому вимкненні котушки збудження електромагнітного приводу. В цьому випадку, однак, мине певний час, допоки електромагнітне поле ослабне настільки, що в результаті якір 2 з натягнутого положення перейде назад у вихідне положення. Його переміщенню при цьому сприятиме розташована між ярмом 17 та якорем 2 спіральна пружина 15, якою оповита оперативна штанга 11. Вказана спіральна пружина 15 виконує, так би мовити, функцію поворотної пружини. Встановлена вона у відповідні пази 16 та 22 якоря та ярма. Ще один спосіб розмикання контактів полягає у винайденому контакторі в тому, щоб від'єднати одне від одного якір 2 та оперативну штангу 11. Для цього блокувальний циліндр 7 просто зсувається вправо, допоки нижній кінець 12 оперативної штанги 11 вже більше не спиратиметься на виступ 14 блокувального циліндра, а зможе пройти крізь утворений в блокувальному циліндрі 7 поперечний отвір 13. Блокувальний циліндр 7 для цього приводиться в дію за допомогою швидкодійного виконавчого механізму 6. Дія виконавчого механізму 6 основана на принципі індукції вихрових струмів, а сам механізм обладнаний котушкою збудження 9, а також алюмінієвим диском 10, що виконує функцію якоря збудження, в котрому при активації котушки збудження генеруються вихрові струми, які спричиняють електромагнітне відштовхування, внаслідок чого диск 10 переміщується вправо. В представленому варіанті виконання алюмінієвий диск 10 має можливість рухатися в горизонтальному напрямку співвісно з котушкою збудження, не маючи з'єднання з блокувальним циліндром 7. Завдяки цьому, стає можливим відносне переміщення у вертикальному напрямку між алюмінієвою шайбою та блокувальним циліндром. В порядку альтернативи алюмінієва шайба також може мати з блокувальним циліндром і нерухоме з'єднання. В такому випадку, аби запобігати зіткненню з корпусом вимикача, алюмінієва шайба, що важливо, зверху сплощена. Котушка збудження 9 живиться від не показаної тут конденсаторної батареї, якою постачається необхідна приводна енергія. Розблокований стан показано на Фіг. 3. Нижній кінець 12 оперативної штанги вже більше не впирається у виступ 14, що утворений в поперечному отворі 13 блокувального циліндра 7, а може проходити крізь вказаний поперечний отвір 13. Контактотримач 4 та оперативна штанга 11 за допомогою обох пружин 5 разом притискаються донизу, допоки звужений нижній кінець 12 оперативної штанги не буде повністю занурений в поперечний отвір 13. В такий спосіб контакти можна дуже швидко розімкнути. Показники за часом розмикання при цьому можуть бути реалізовані на рівні 3 мілісекунд. Може бути таке, що після виконання операції розмикання навіть при вимкненому приводі якір 2 все ще знаходитиметься в натягнутому положенні, як показано на Фіг. 4. Контактотримач 4, навпаки, вже перебуває в розімкнутому положенні. Які тільки магнітне поле, що генерується котушкою збудження електромагнітного приводу, ослабне настільки, що створюваної таким магнітним полем сили більше буде не достатньо для того, аби утримувати якір 2 в натягнутому положенні, якір 2 знову повернеться назад у вихідне положення, показане на Фіг. 1. При цьому, 4 UA 116005 C2 5 10 як тільки нижній кінець 12 оперативної штанги досягне виступу 14, поворотна пружина 8 блокувального циліндра 7 забезпечує переміщення блокувального циліндра 7 вліво назад в положення блокування. За рахунок цього автоматично знову з'єднуються одне з одним контактотримач 4 та якір 2. Для того, щоб знову привести винайдений контактор в готовність, спершу необхідно перезарядити не показану тут конденсаторну батарею, внаслідок чого до використання знову буде готовий і швидкодійний виконавчий механізм 6. Слід зазначити, що на кресленнях подані лише схематичні зображення. Деякі деталі винайденого контактора не показані. Крім того, слід зазначив, що зображається лише одна нерухома контактна пара з відповідним рухомим контактом. Однак, винайдений контактор також може бути виконаний і багатополюсним. Також задля наочності не зображений і дугогасний пристрій, яким може бути оснащений винайдений контактор. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Контактор (1) з електромагнітним приводом, де привід містить в собі якір (2), котрий при спрацюванні приводу з вихідного положення зміщується в натягнуте положення, де контактор (1), крім того, включає в себе сполучений з якорем (2) контактотримач (4), котрий за допомогою якоря (2) з розімкнутого положення, при якому якір (2) перебуває в своєму вихідному положенні, переміщується в замкнуте положення, при якому якір (2) перебуває в натягнутому положенні, який відрізняється тим, що контактотримач (4), який за допомогою першої пружини (5) зміщений в напрямку розімкнутого положення, сполучений з якорем (2) за допомогою рознімного з'єднання, причому сам контактор (1) обладнаний пристроєм розблокування, що включає в себе швидкодійний виконавчий механізм (6) та блокувальний елемент (7), який за допомогою другої пружини (8) зміщений в напрямку положення блокування і виконаний з можливістю переведення в положення розблокування за допомогою швидкодійного виконавчого механізму (6) з положення блокування, в якому блокувальний елемент (7) сполучає між собою якір (2) та контактотримач (4), який виконаний з можливістю розірвання з'єднання між якорем (2) та контактотримачем (4) при перебуванні якоря (2) в натягнутому положенні, де контактотримач (4) виконаний з можливістю переміщення з замкненого положення в розімкнуте положення незалежно від якоря (2). 2. Контактор (1) за п. 1, який відрізняється тим, що пристрій розблокування виконаний таким чином, що при досягненні в головному ланцюзі струму контактора (1) визначеного порогового значення за силою струму сполучення між якорем (2) та контактотримачем (4) автоматично роз'єднується. 3. Контактор (1) за п. 1, який відрізняється тим, що дія швидкодійного виконавчого механізму (6) основана на принципі індукції вихрових струмів, а сам механізм обладнаний котушкою збудження (9), а також алюмінієвим диском (10), що виконує функцію якоря збудження, в котрому при активації котушки збудження (9) генеруються вихрові струми. 4. Контактор (1) за п. 3, який відрізняється тим, що виконавчий механізм (6) обладнаний конденсаторною батареєю, від якої здійснюється живлення котушки збудження (9). 5. Контактор (1) за будь-яким із пп. 1-4, який відрізняється тим, що контактотримач (4) виконаний з можливістю з'єднання з якорем (2) за допомогою оперативної штанги (11) контактора (1), причому блокувальний елемент (7) на рухомому шарнірі кріпиться до якоря (2) в напрямку, перпендикулярному до оперативної штанги (11), а нижній кінець (12) оперативної штанги (11) впирається в блокувальний елемент (7), коли останній перебуває в положенні блокування. 6. Контактор (1) за п. 5, який відрізняється тим, що блокувальний елемент (7) оснащений отвором (7), в який входить нижній кінець (12) оперативної штанги (11), коли блокувальний елемент (7) переведений в положення розблокування. 7. Контактор (1) за п. 6, який відрізняється тим, що в отворі (13) утворений виступ (14), на який спирається нижній кінець (12) оперативної штанги (11), коли блокувальний елемент (7) перебуває в положенні блокування. 8. Контактор (1) за будь яким із пп. 5-7, який відрізняється тим, що оперативна штанга (11) сполучена з якорем (2) по одній з ним осі. 9. Контактор (1) за будь-яким із пп. 5-8, який відрізняється тим, що оперативна штанга (11) на нижньому кінці (12) звужена. 10. Контактор (1) за будь-яким із пп. 1-9, який відрізняється тим, що якір (2) за допомогою третьої пружини (15) зміщений в напрямку вихідного положення. 5 UA 116005 C2 5 11. Контактор (1) за п. 10, який відрізняється тим, що третя пружина (15) розташована між верхнім, оберненим до контактотримача (4), кінцем якоря (2) та нерухомою частиною контактора (1), причому третя пружина (15) натягнута на оперативну штангу (11). 12. Контактор (1) за будь-яким із наведених вище пунктів, який відрізняється тим, що він оснащений електронною системою управління, призначеною для реєстрації змін струму в головному ланцюзі контактора (1), а також для запуску пристрою розблокування при досягненні певного порогового значення сили струму. 6 UA 116005 C2 Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
