Атравматичний пристрій з ексцентричним каналом для введення лікувального засобу

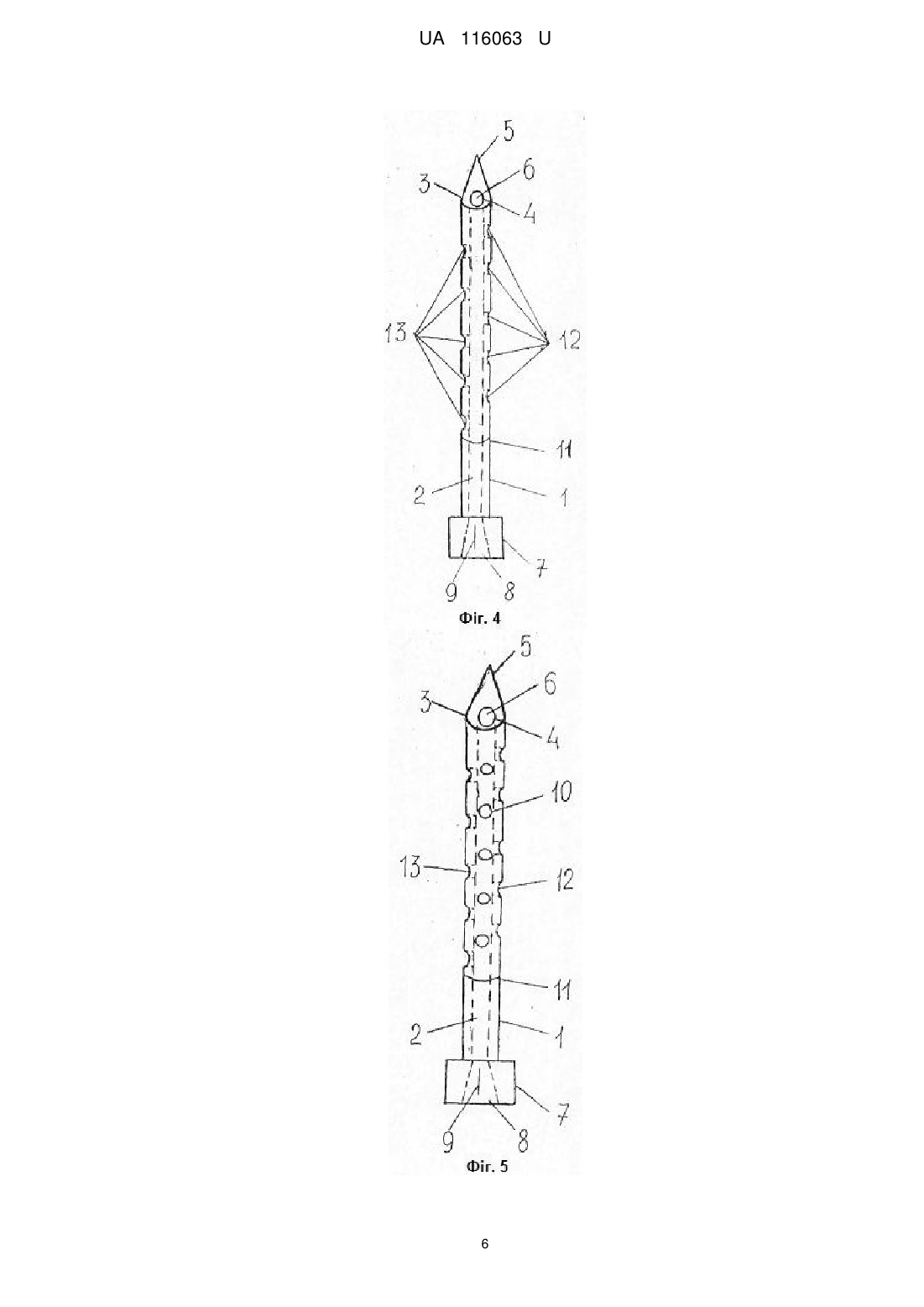

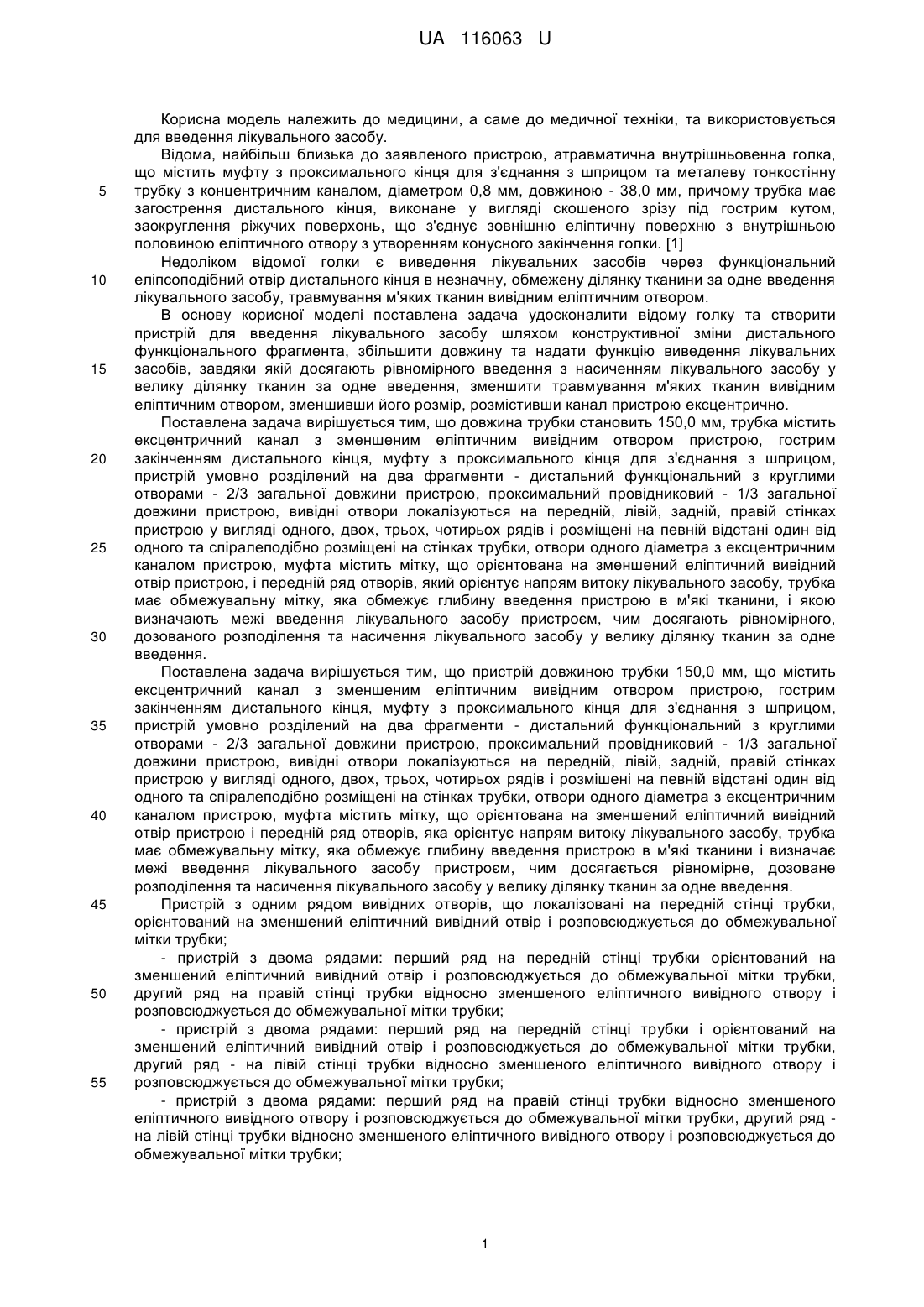

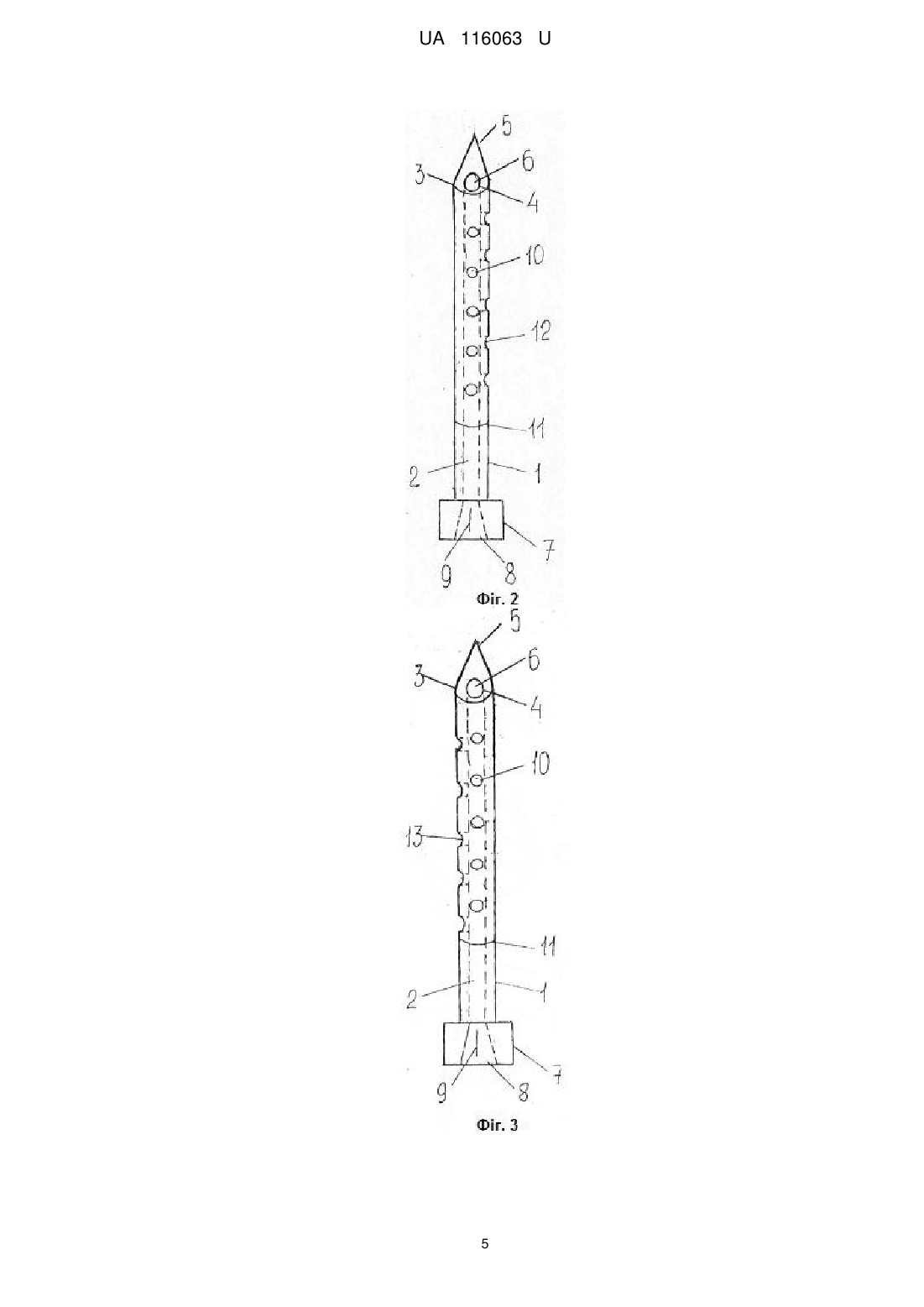

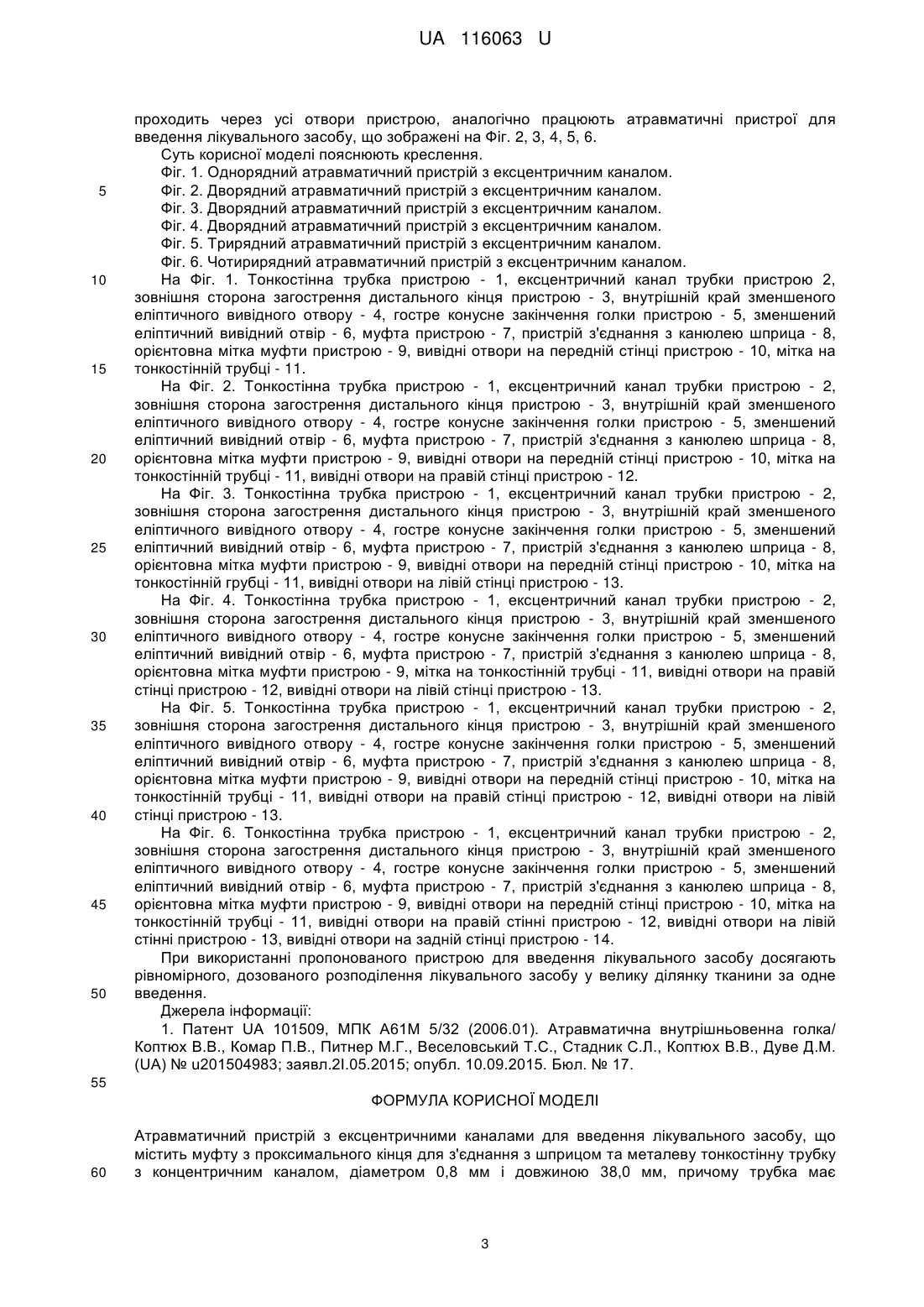

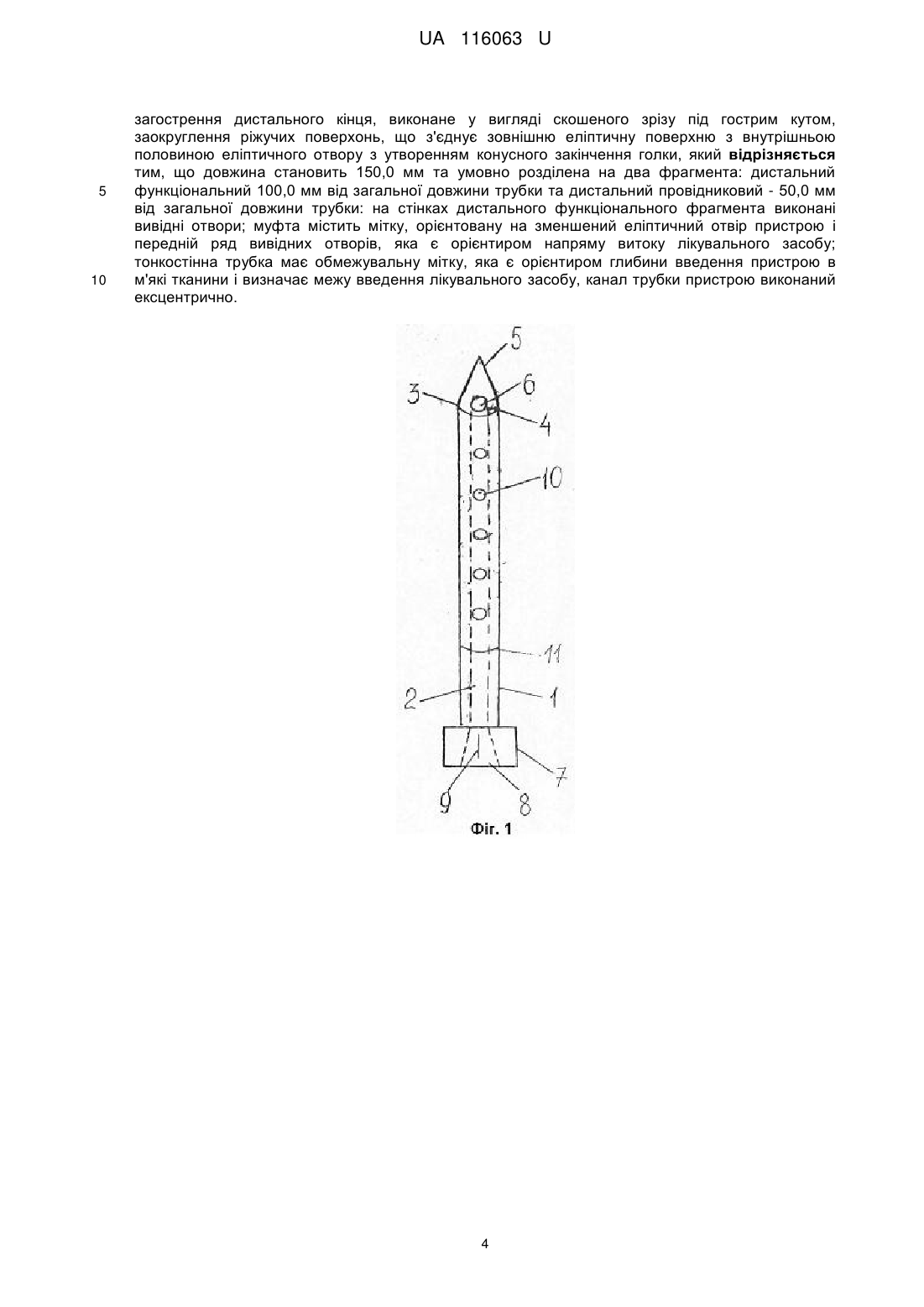

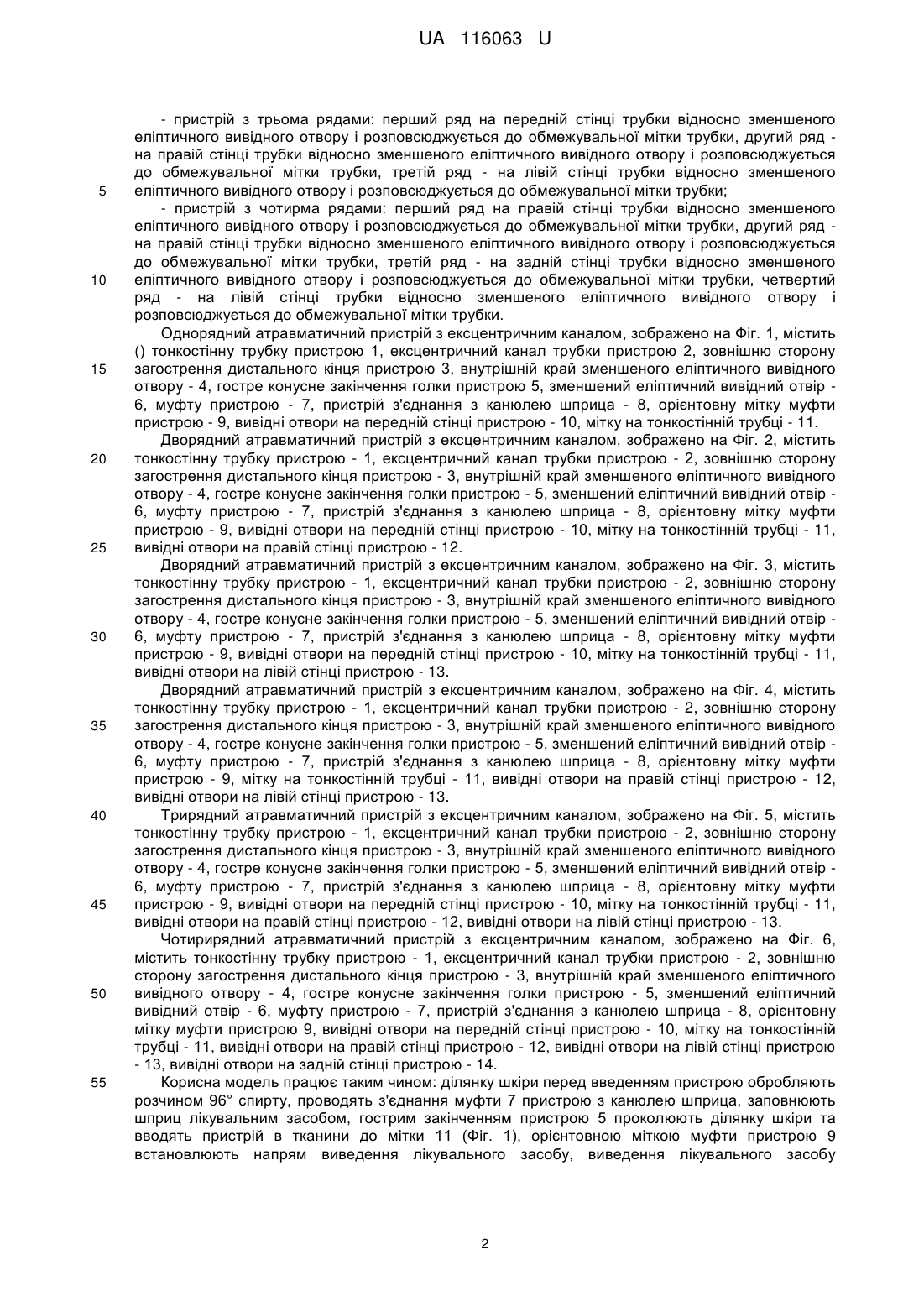

Реферат: Атравматичний пристрій з ексцентричними каналами для введення лікувального засобу містить муфту з проксимального кінця для з'єднання з шприцем та металеву тонкостінну трубку з концентричним каналом, діаметром 0,8 мм та довжиною 38,0 мм, причому трубка має загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки, причому довжина становить 150,0 мм та умовно розділена на два фрагмента: дистальний функціональний 100,0 мм від загальної довжини трубки та дистальний провідниковий - 50,0 мм від загальної довжини трубки: на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта містить мітку, орієнтовану на зменшений еліптичний отвір пристрою, і передній ряд вивідних отворів, який є орієнтиром напряму витоку лікувального засобу; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувального засобу, канал трубки пристрою виконаний ексцентрично. UA 116063 U (54) АТРАВМАТИЧНИЙ ПРИСТРІЙ З ЕКСЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ UA 116063 U UA 116063 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявленого пристрою, атравматична внутрішньовенна голка, що містить муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом, діаметром 0,8 мм, довжиною - 38,0 мм, причому трубка має загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки. [1] Недоліком відомої голки є виведення лікувальних засобів через функціональний еліпсоподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення лікувального засобу, травмування м'яких тканин вивідним еліптичним отвором. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивної зміни дистального функціонального фрагмента, збільшити довжину та надати функцію виведення лікувальних засобів, завдяки якій досягають рівномірного введення з насиченням лікувального засобу у велику ділянку тканин за одне введення, зменшити травмування м'яких тканин вивідним еліптичним отвором, зменшивши його розмір, розмістивши канал пристрою ексцентрично. Поставлена задача вирішується тим, що довжина трубки становить 150,0 мм, трубка містить ексцентричний канал з зменшеним еліптичним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами - 2/3 загальної довжини пристрою, проксимальний провідниковий - 1/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою, і передній ряд отворів, який орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, і якою визначають межі введення лікувального засобу пристроєм, чим досягають рівномірного, дозованого розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення. Поставлена задача вирішується тим, що пристрій довжиною трубки 150,0 мм, що містить ексцентричний канал з зменшеним еліптичним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами - 2/3 загальної довжини пристрою, проксимальний провідниковий - 1/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розмішені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини і визначає межі введення лікувального засобу пристроєм, чим досягається рівномірне, дозоване розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення. Пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до обмежувальної мітки трубки; - пристрій з двома рядами: перший ряд на передній стінці трубки орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до обмежувальної мітки трубки, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки; - пристрій з двома рядами: перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до обмежувальної мітки трубки, другий ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки; - пристрій з двома рядами: перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки, другий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки; 1 UA 116063 U 5 10 15 20 25 30 35 40 45 50 55 - пристрій з трьома рядами: перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки, третій ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки; - пристрій з чотирма рядами: перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки, третій ряд - на задній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки, четвертий ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до обмежувальної мітки трубки. Однорядний атравматичний пристрій з ексцентричним каналом, зображено на Фіг. 1, містить () тонкостінну трубку пристрою 1, ексцентричний канал трубки пристрою 2, зовнішню сторону загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11. Дворядний атравматичний пристрій з ексцентричним каналом, зображено на Фіг. 2, містить тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12. Дворядний атравматичний пристрій з ексцентричним каналом, зображено на Фіг. 3, містить тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. Дворядний атравматичний пристрій з ексцентричним каналом, зображено на Фіг. 4, містить тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. Трирядний атравматичний пристрій з ексцентричним каналом, зображено на Фіг. 5, містить тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. Чотирирядний атравматичний пристрій з ексцентричним каналом, зображено на Фіг. 6, містить тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введенням пристрою обробляють розчином 96° спирту, проводять з'єднання муфти 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки 11 (Фіг. 1), орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувального засобу, виведення лікувального засобу 2 UA 116063 U 5 10 15 20 25 30 35 40 45 50 проходить через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувального засобу, що зображені на Фіг. 2, 3, 4, 5, 6. Суть корисної моделі пояснюють креслення. Фіг. 1. Однорядний атравматичний пристрій з ексцентричним каналом. Фіг. 2. Дворядний атравматичний пристрій з ексцентричним каналом. Фіг. 3. Дворядний атравматичний пристрій з ексцентричним каналом. Фіг. 4. Дворядний атравматичний пристрій з ексцентричним каналом. Фіг. 5. Трирядний атравматичний пристрій з ексцентричним каналом. Фіг. 6. Чотирирядний атравматичний пристрій з ексцентричним каналом. На Фіг. 1. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. На Фіг. 2. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12. На Фіг. 3. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній грубці - 11, вивідні отвори на лівій стінці пристрою - 13. На Фіг. 4. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою- 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На Фіг. 5. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На Фіг. 6. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінні пристрою - 12, вивідні отвори на лівій стінні пристрою - 13, вивідні отвори на задній стінці пристрою - 14. При використанні пропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу у велику ділянку тканини за одне введення. Джерела інформації: 1. Патент UA 101509, МПК А61М 5/32 (2006.01). Атравматична внутрішньовенна голка/ Коптюх В.В., Комар П.В., Питнер М.Г., Веселовський Т.С., Стадник С.Л., Коптюх В.В., Дуве Д.М. (UA) № u201504983; заявл.2І.05.2015; опубл. 10.09.2015. Бюл. № 17. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Атравматичний пристрій з ексцентричними каналами для введення лікувального засобу, що містить муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом, діаметром 0,8 мм і довжиною 38,0 мм, причому трубка має 3 UA 116063 U 5 10 загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки, який відрізняється тим, що довжина становить 150,0 мм та умовно розділена на два фрагмента: дистальний функціональний 100,0 мм від загальної довжини трубки та дистальний провідниковий - 50,0 мм від загальної довжини трубки: на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта містить мітку, орієнтовану на зменшений еліптичний отвір пристрою і передній ряд вивідних отворів, яка є орієнтиром напряму витоку лікувального засобу; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувального засобу, канал трубки пристрою виконаний ексцентрично. 4 UA 116063 U 5 UA 116063 U 6 UA 116063 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
