Малий пристрій з ексцентричним каналом для введення лікувального засобу внутрішньошкірно

Номер патенту: 115368

Опубліковано: 10.04.2017

Автор: Коптюх Валерій Васильович

Завантажити PDF файл.

Формула / Реферат

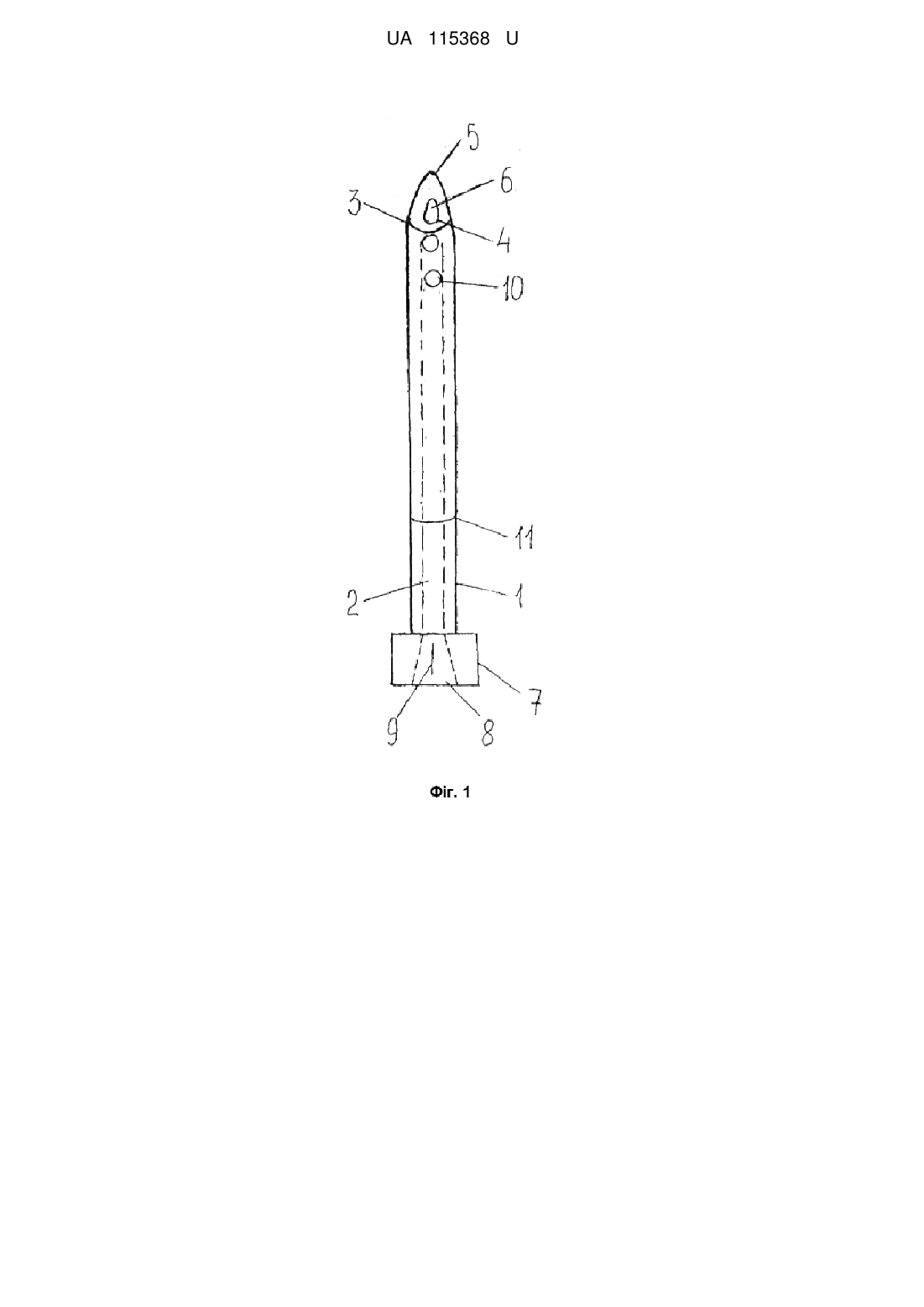

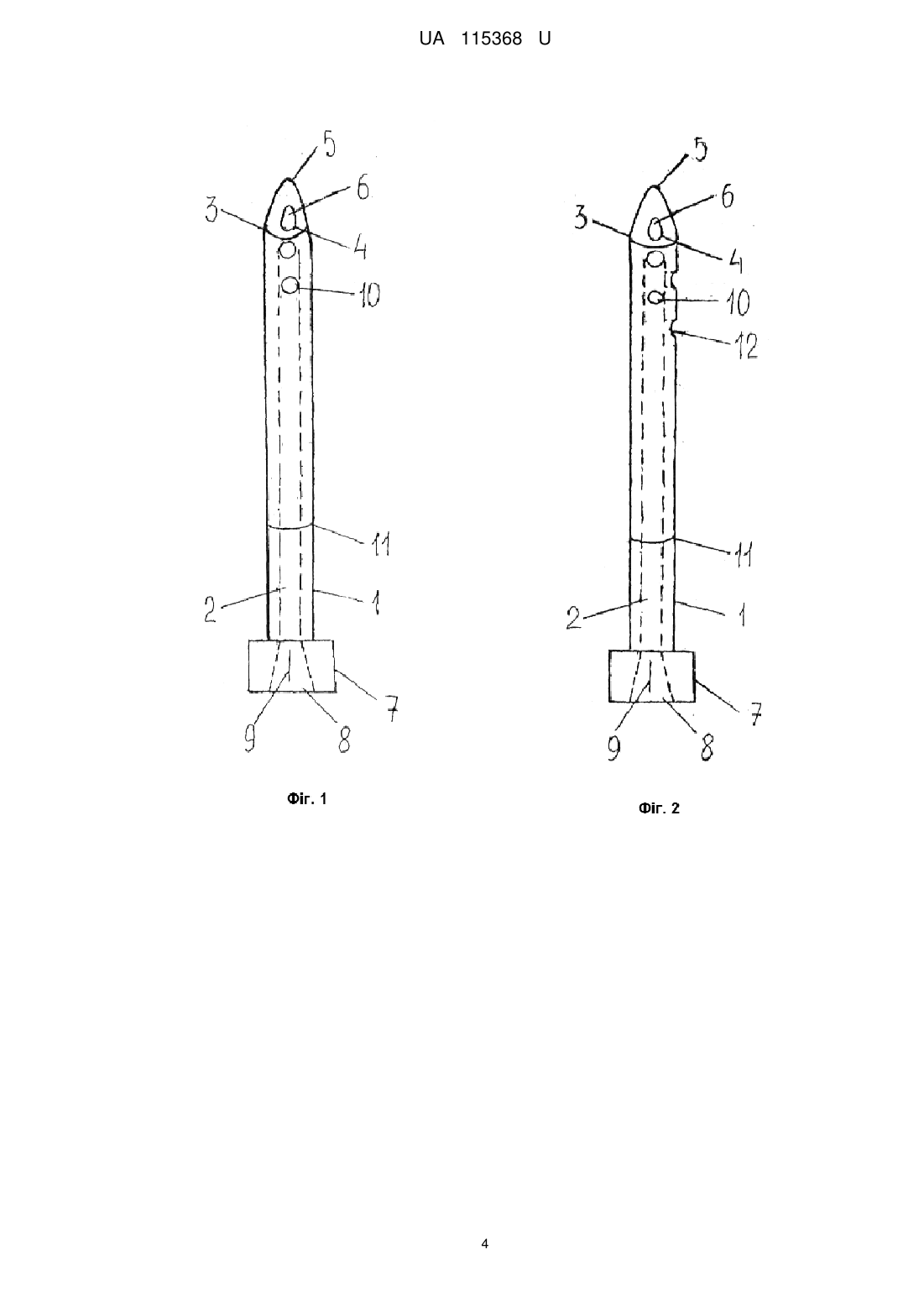

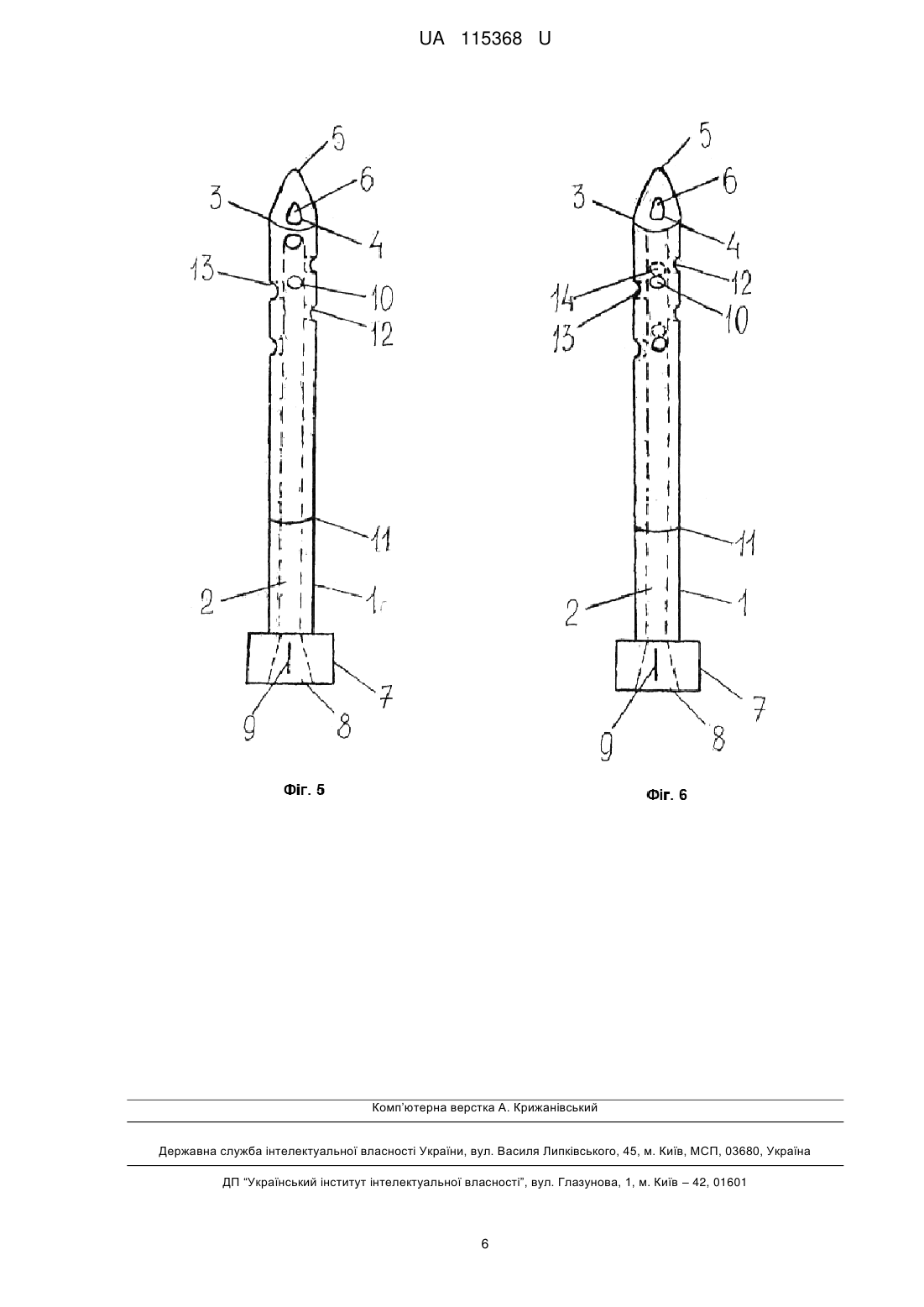

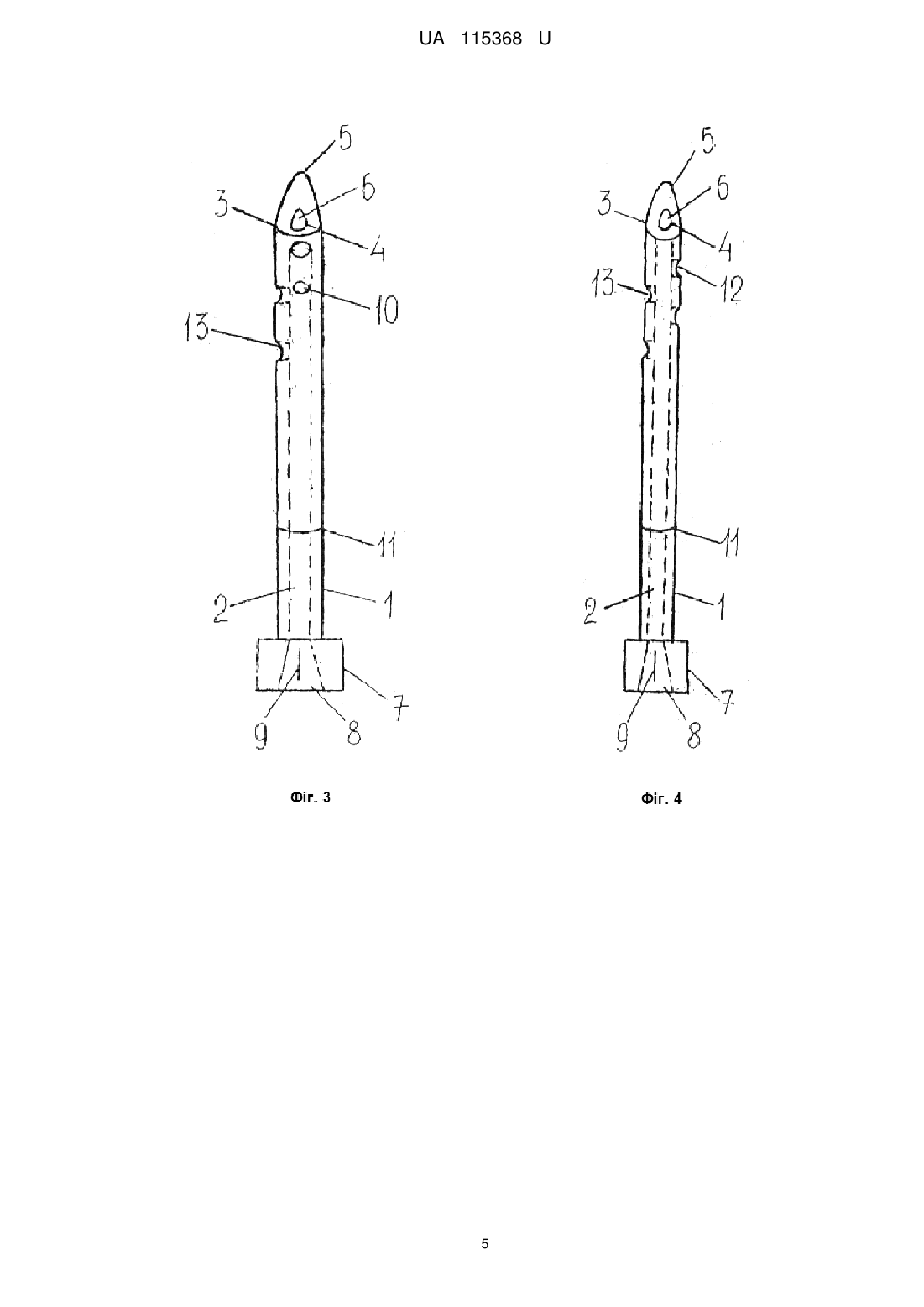

Малий пристрій з ексцентричним каналом для введення лікувального засобу внутрішньошкірно, що являє собою металеву тонкостінну трубку з концентричним каналом, що має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки, з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом, який відрізняється тим, що канал тонкостінної трубки пристрою розташований ексцентрично, пристрій умовно розділений на два фрагменти; дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки; вивідні отвори виконані одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів; розміщені спіралеподібно на певній відстані один від одного; муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини.

Текст

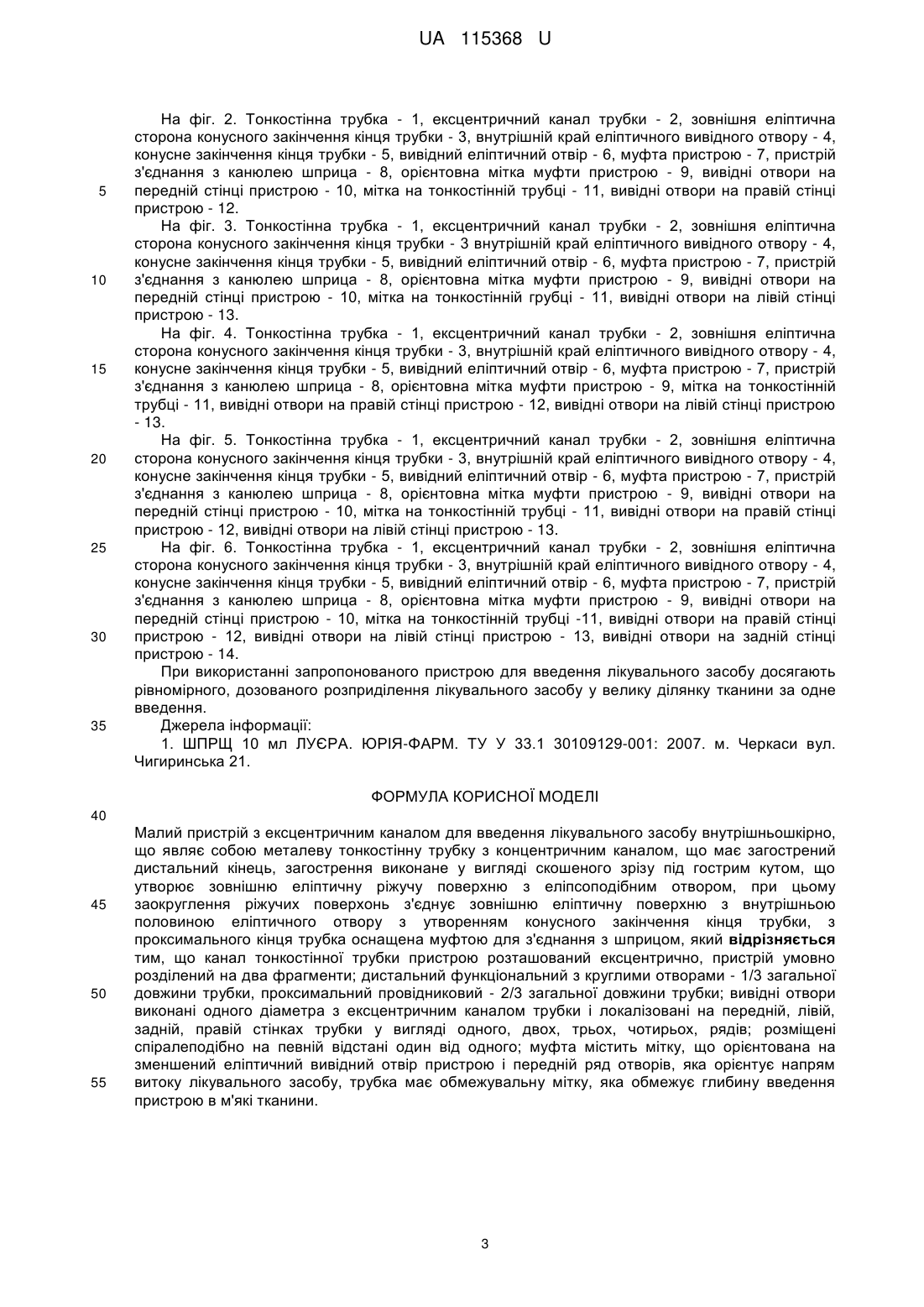

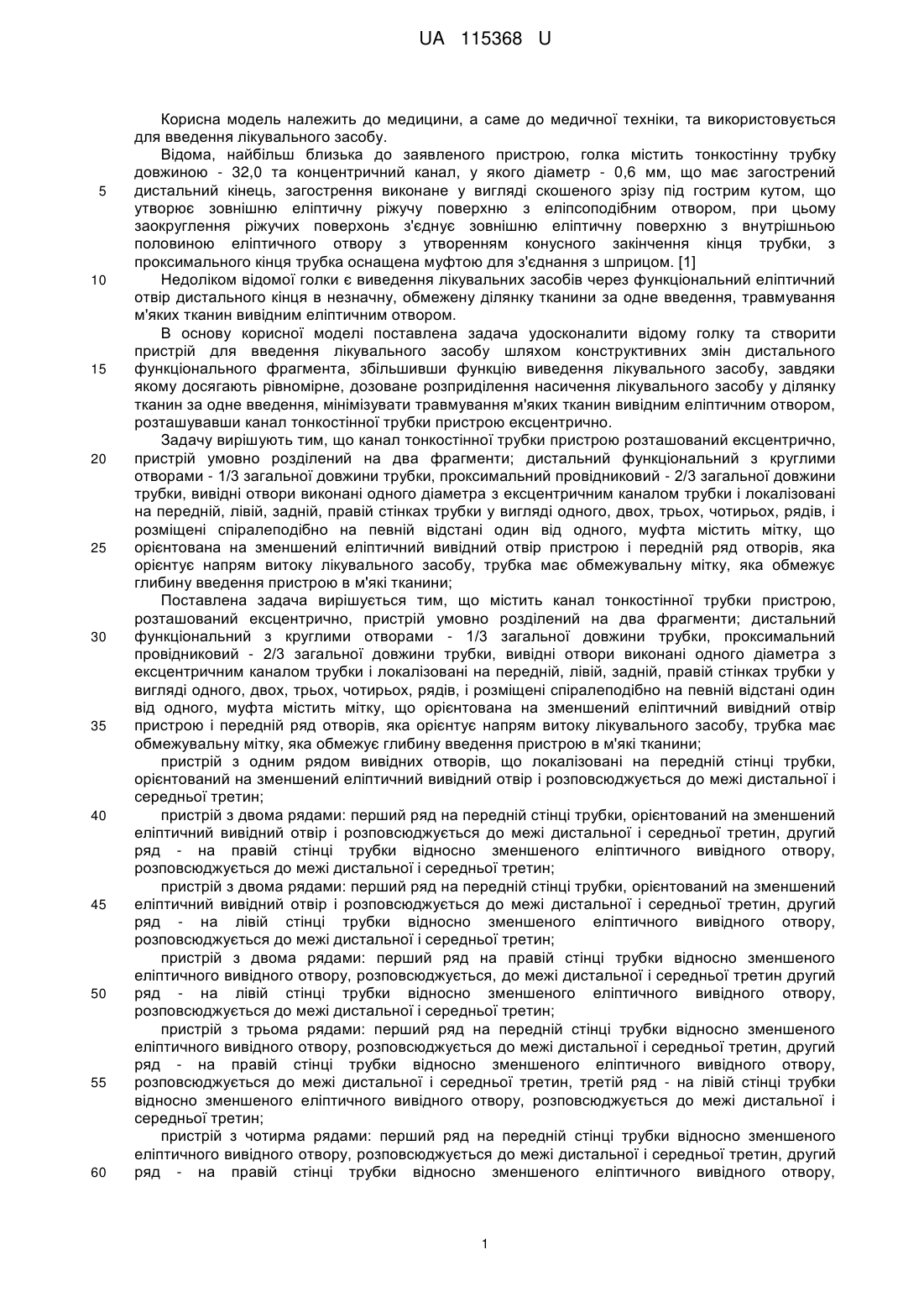

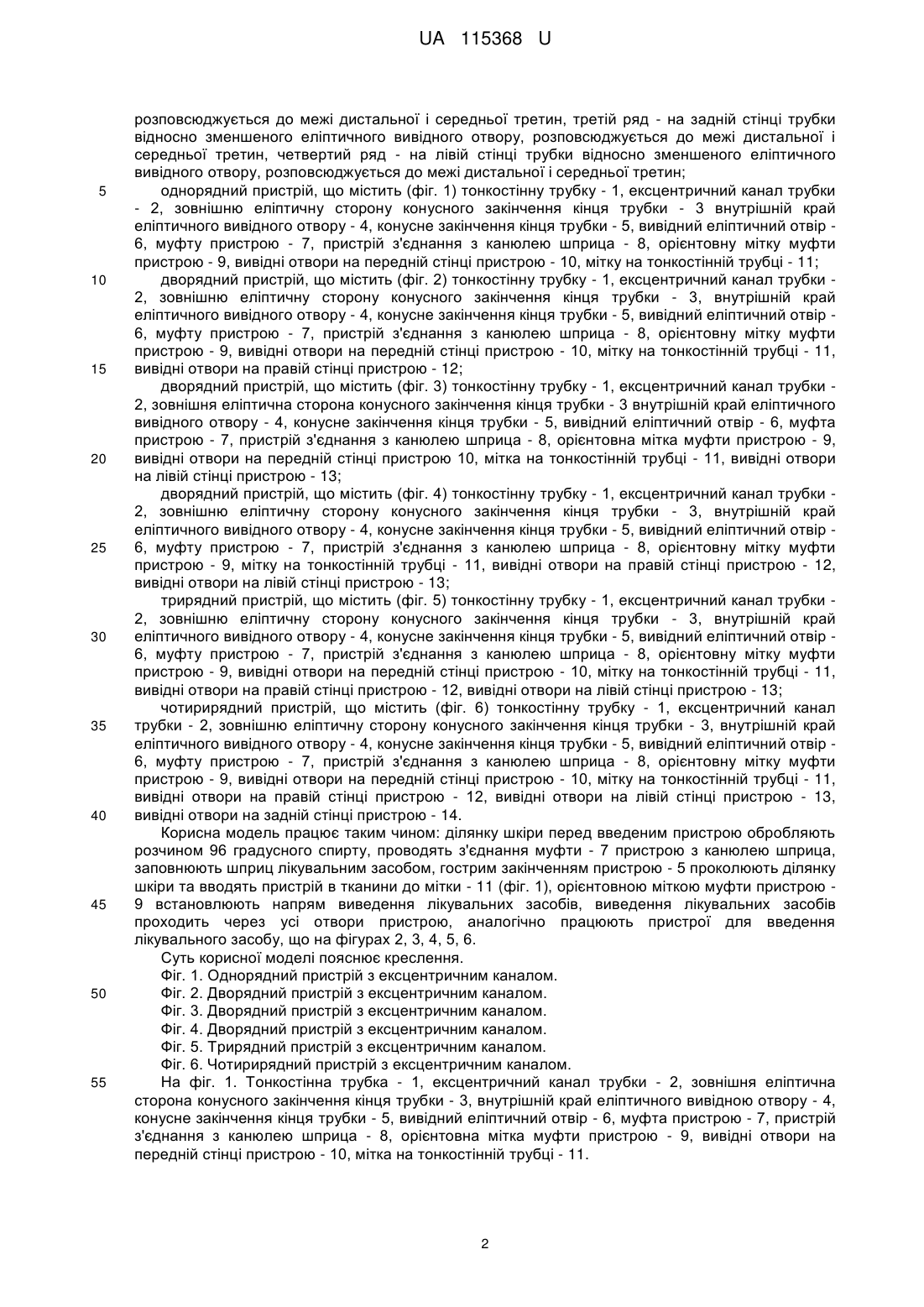

Реферат: Малий пристрій з ексцентричним каналом для введення лікувального засобу внутрішньошкірно являє собою металеву тонкостінну трубку з концентричним каналом, що має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки, з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом. Канал тонкостінної трубки пристрою розташований ексцентрично, пристрій умовно розділений на два фрагменти; дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки; вивідні отвори виконані одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів; розміщені спіралеподібно на певній відстані один від одного; муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. UA 115368 U (54) МАЛИЙ ПРИСТРІЙ З ЕКСЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ ВНУТРІШНЬОШКІРНО UA 115368 U UA 115368 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявленого пристрою, голка містить тонкостінну трубку довжиною - 32,0 та концентричний канал, у якого діаметр - 0,6 мм, що має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки, з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом. [1] Недоліком відомої голки є виведення лікувальних засобів через функціональний еліптичний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення, травмування м'яких тканин вивідним еліптичним отвором. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивних змін дистального функціонального фрагмента, збільшивши функцію виведення лікувального засобу, завдяки якому досягають рівномірне, дозоване розприділення насичення лікувального засобу у ділянку тканин за одне введення, мінімізувати травмування м'яких тканин вивідним еліптичним отвором, розташувавши канал тонкостінної трубки пристрою ексцентрично. Задачу вирішують тим, що канал тонкостінної трубки пристрою розташований ексцентрично, пристрій умовно розділений на два фрагменти; дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки, вивідні отвори виконані одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів, і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини; Поставлена задача вирішується тим, що містить канал тонкостінної трубки пристрою, розташований ексцентрично, пристрій умовно розділений на два фрагменти; дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки, вивідні отвори виконані одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів, і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами: перший ряд на передній стінці трубки, орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд - на правій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами: перший ряд на передній стінці трубки, орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами: перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується, до межі дистальної і середньої третин другий ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин; пристрій з трьома рядами: перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин, другий ряд - на правій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин, третій ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин; пристрій з чотирма рядами: перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин, другий ряд - на правій стінці трубки відносно зменшеного еліптичного вивідного отвору, 1 UA 115368 U 5 10 15 20 25 30 35 40 45 50 55 розповсюджується до межі дистальної і середньої третин, третій ряд - на задній стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин, четвертий ряд - на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору, розповсюджується до межі дистальної і середньої третин; однорядний пристрій, що містить (фіг. 1) тонкостінну трубку - 1, ексцентричний канал трубки - 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11; дворядний пристрій, що містить (фіг. 2) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12; дворядний пристрій, що містить (фіг. 3) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13; дворядний пристрій, що містить (фіг. 4) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13; трирядний пристрій, що містить (фіг. 5) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори напередній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13; чотирирядний пристрій, що містить (фіг. 6) тонкостінну трубку - 1, ексцентричний канал трубки - 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введеним пристрою обробляють розчином 96 градусного спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1), орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою, аналогічно працюють пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний пристрій з ексцентричним каналом. Фіг. 2. Дворядний пристрій з ексцентричним каналом. Фіг. 3. Дворядний пристрій з ексцентричним каналом. Фіг. 4. Дворядний пристрій з ексцентричним каналом. Фіг. 5. Трирядний пристрій з ексцентричним каналом. Фіг. 6. Чотирирядний пристрій з ексцентричним каналом. На фіг. 1. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідною отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. 2 UA 115368 U 5 10 15 20 25 30 35 На фіг. 2. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12. На фіг. 3. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній грубці - 11, вивідні отвори на лівій стінці пристрою - 13. На фіг. 4. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 5. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 6. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці -11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розприділення лікувального засобу у велику ділянку тканини за одне введення. Джерела інформації: 1. ШПРЩ 10 мл ЛУЄРА. ЮРІЯ-ΦΑΡΜ. ТУ У 33.1 30109129-001: 2007. м. Черкаси вул. Чигиринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Малий пристрій з ексцентричним каналом для введення лікувального засобу внутрішньошкірно, що являє собою металеву тонкостінну трубку з концентричним каналом, що має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки, з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом, який відрізняється тим, що канал тонкостінної трубки пристрою розташований ексцентрично, пристрій умовно розділений на два фрагменти; дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки; вивідні отвори виконані одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів; розміщені спіралеподібно на певній відстані один від одного; муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. 3 UA 115368 U 4 UA 115368 U 5 UA 115368 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A61M 5/32

Мітки: внутрішньошкірно, малий, засобу, каналом, ексцентричним, введення, лікувального, пристрій
