Будівля з блоків пінопласту

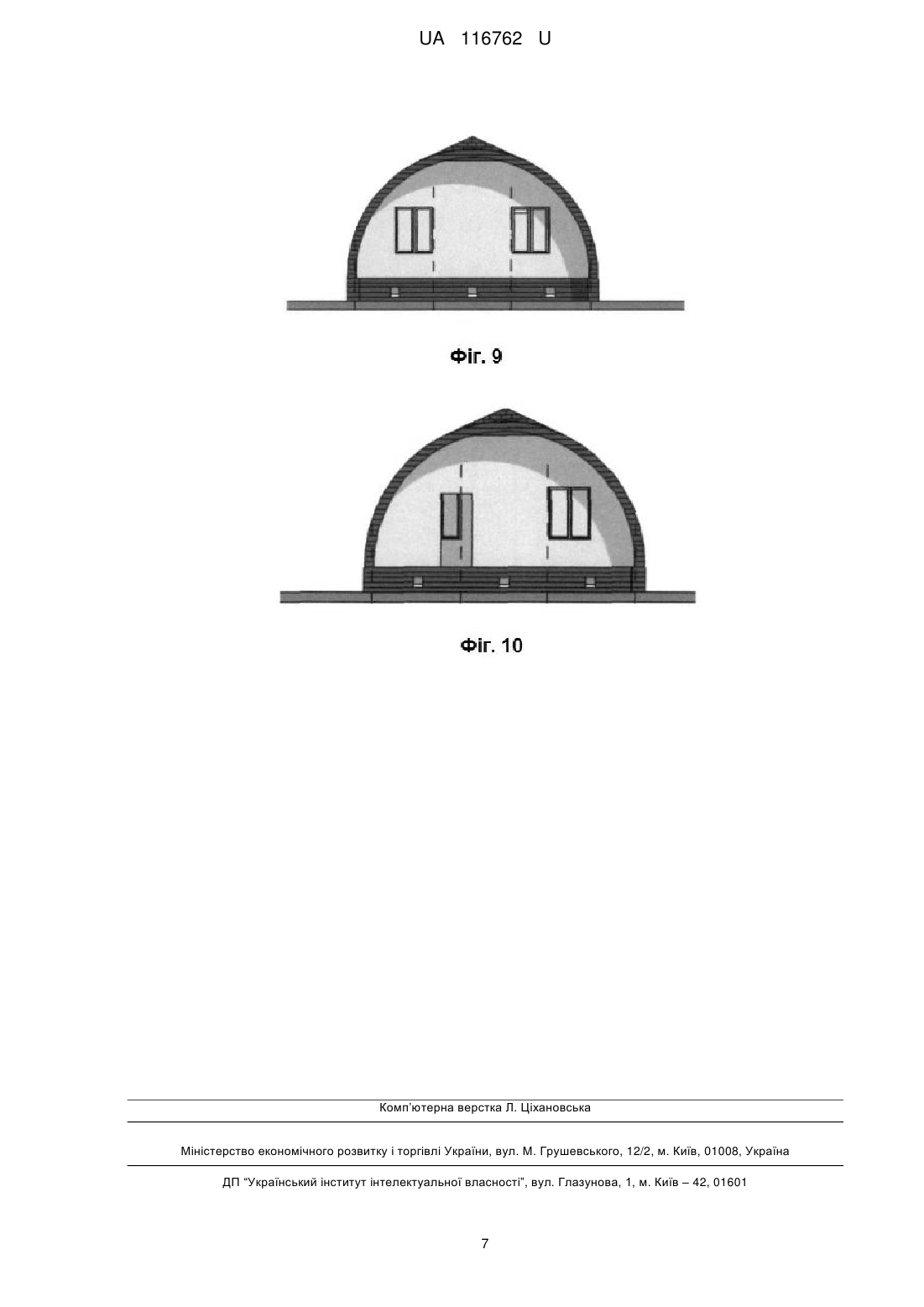

Реферат: Будівля з блоків пінопласту являє собою будівельну конструкцію, виготовлену із сертифікованих стандартних будівельних деталей та елементів у промислових масштабах. Несучі стіни та дах будівлі являють собою термоблоки, що складаються з гіпсокартону, дерев'яного арочного каркаса, листів ОСП, пінополістиролу, бітумної мастики та бітумної черепиці. UA 116762 U (12) UA 116762 U UA 116762 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до наземного будівництва, а саме до будівлі з блоків, що може бути зведена в короткий строк, швидко та без докладання надмірних зусиль. Відомий пристрій - Збірно-розбірна будівля [UA 101150 МПК (2006.01) Е04В 1/34, Е04Н 1/02], що є складаною спорудою в зборі, яка при транспортуванні на необхідний будівельний майданчик знаходиться в зібраному стані, а потім встановлюється на місці призначення в розгорнутому вигляді, при цьому вищевказана споруда містить: підлогу, що включає щонайменше одну секцію підлоги; щонайменше одну стіну, яка простягається вгору від підлоги; і дах, який опирається на стіну і розташований з проміжком вгору від підлоги, при цьому дах включає множину частин даху, які включають: першу частину даху, яка простягається вбік від стіни в першому напрямку, що має горизонтально-спрямовану складову; і другу частину даху, шарнірно встановлену для кутового переміщення навколо по суті горизонтальної осі для переміщення між складеним для транспортування станом, в якому друга частина даху щонайменше значною мірою перекриває першу частину даху, і розгорнутим станом, в якому друга частина даху простягається вбік відносно стіни в другому напрямку, протилежному вказаному першому напрямку, при цьому вищевказана споруда, при перебуванні в складеному для транспортування стані, розташована в межах транспортного контейнера так, що вищевказана секція підлоги споруди утворює підлогу транспортного контейнера. Недоліком цього пристрою є те, що всі складові частини конструкції, які вже з'єднані між собою та перебувають у складеному стані, є габаритною конструкцією, що потребує спеціального транспортного контейнера, що є частиною конструкції, а також допомоги кваліфікованих фахівців для збирання конструкції перед поміщенням її в транспортний контейнер у складеному стані, а також для встановлення на місці призначення в розгорнутому вигляді. Також ця корисна модель містить несучі стіни, чого можна уникнути. В основу корисної моделі поставлена технічна задача створити будівельну конструкцію, яка завдяки простоті зведення і характеристикам використовуваних матеріалів, що мають стандартні розміри та невелику вагу, є досить міцною і стійкою будівлею з відмінними експлуатаційними властивостями. Ця задача досягається тим, що пропонується створити пристрій - будівельну конструкцію, яка зводиться із заздалегідь виготовлених в промислових масштабах згідно з детальною інструкцією будівельних блоків пінопласту та орієнтовано-стружкових панелей (ОСП). Для цього фундаментні буронабивні палі діаметром 108 мм встановлюють в пінополістирольну опалубку на глибину нижче точки промерзання ґрунту та 1200 мм від поверхні землі, таким чином, щоб верхня їх частина виступала від землі на 250 мм (фіг. 1). Фундамент для будівлі облаштовується із підсипки і трамбування шару щебеню, на який зверху укладається шар пінополістиролу. По контуру будівлі встановлюються металічні конструкції, що використовуються і як елементи несучої конструкції, і як елемент кріплення всередині приміщення різних навісних елементів інтер'єра. Потім необхідно залити бетоном порожнину труби паль, заклавши арматуру діаметром 10 мм по чотирьох кутах. На поверхні паль прокладають гідроізоляцію з руберойду. Обв'язку паль виконують з дерев'яних брусів (фіг. 2, 3, 4, 5), просочивши деревину вогнебіозахисною речовиною. До паль закріплюють обв'язувальний брус за допомогою анкерів. Основні несучі обв'язувальні бруси є цілісними. Поперечні бруси обв'язки кріплять до основних брусів за допомогою кріпильних елементів з легких стальних тонкостінних конструкцій (лстк) розмірами 6×60×3 мм на кожному розі перехрещення або примикання. Підлогу з ОСП панелей кріплять до обв'язувального бруса саморізами розмірами 8×350 мм з проміжком 625 мм. Першими монтують торцеві стіни - блоки прямокутної форми стандартних розмірів зі спіненого пінополістиролу, або екструдированого пінополістиролу, або спіненого поліуретану, нарізані у формі прямокутників та трапецій. На будівельному майданчику за допомогою клейової машини склеюють блоки між собою за принципом цегляної кладки. Каркас торцевих стін кріплять на стик підлоги кріпильними елементами з лстк розмірами 60603 мм з двох сторін бруса. На каркас кріплять арку (фіг. 6) за допомогою кріпильних елементів з лстк розмірами 1201208 мм. Наступну арку кріплять до підлоги також за допомогою кріпильних елементів з лстк розмірами 1201208 мм. Проміжок між двома арками з однієї і другої сторони будинку (торцеві стіни) обшиті плитами з ОСП. Після закріплення наступної арки необхідно знову обшити плитами ОСП проміжок, що утворився, і виконати такі ж дії щодо наступних арок. ОСП панелі необхідно закріпити на торцеві каркаси стін за допомогою саморізів 8350 мм з проміжком 625 мм. Всі мікрощілини, що утворилися, при дотиканні підлоги і стіни необхідно заповнити монтажною піною. ОСП панелі торцевих стін закріпляють до підлоги за допомогою кріпильних елементів лстк розмірами 60603 з проміжком 625 мм. 1 UA 116762 U 5 10 15 20 25 30 35 40 45 50 55 60 Потім ставлять і закріплюють перший ряд блоків з пінополістиролу на термовставки і затягнути бандажем. Панелі кріплять з перев'язкою. Проміжок бандажа відповідає проміжку аркових ребер каркаса. Такі самі дії необхідно здійснити і з іншими рядами блоків. Поверх бандажа і блоків з пінополістиролу закріплюють плити ОСП з перев'язкою відносно до пінополістиролу. Кріпильні саморізи необхідно вкручувати в бандаж, а торці утеплювача арки закрити ОСП плитами. Стіни мають такі шари: гіпсокартон, дерев'яний арочний каркас, лист ОСП, пінополістирол, затягуючий бандаж, ще один лист ОСП, бітумна мастика, бітумна черепиця. Аркова конструкція залишається всередині будівлі і повністю ізольована від впливу навколишнього середовища. Для цього використовуються трапецієвидні блоки. Стіни піднімають з обох боків одночасно і закінчують встановлення останнього блоку зверху, закладаючи його клином. На вершині арки влаштовують коник з пінополистирольної плити і кріплять за допомогою епоксидного клею і "спаксів" довжиною 450 мм. Два верхніх ската коника обклеюють ОСП плитами. Потім виконують обшивку цоколя і вентиляційних отворів. Площину арки, що утворилася, покривають бітумною черепицею. Внутрішні перегородки здійснюються за класичною технологією із гіпсокартону. Основною перевагою корисної моделі є те, що за допомогою запропонованого способу можна швидко (протягом декількох днів) звести будівлю з блоків пінопласту невеликих стандартних розмірів та ваги. Оскільки жодна із внутрішніх перегородок не є несучою, звідси планування приміщення може бути змінним - від приміщень ангарного типу без внутрішніх перегородок до приміщень індивідуального планування. Конструкція будівлі дозволяє зберігати тепло взимку та прохолоду влітку, а також дозволяє використовувати дешеві будівельні матеріали, що також забезпечує швидкість і мобільність збирання будівлі. Клейова машина, що необхідна в процесі зведення будівлі, є досить мобільною та легкою і може бути доставлена на місце зведення будівлі за допомогою звичайного причепу, приєднаного до легкового автомобіля Монтування конструкції може бути здійснене 1-2 особами самостійно без застосування додаткової спеціальної будівельної техніки чи будівельних матеріалів, лише застосовуючи базові будівельні інструменти, достатні для з'єднання будівельних елементів між собою. Конструкцію корисної моделі пояснюють креслення: Фіг. 1, де 1 - несучий обв'язувальний брус; 2 - пазове з'єднання; 3 - брус. Фіг. 2, де 4 - саморіз 4,23,5 мм; 5 - лстк 1201208 мм; 6 - саморіз 8350 мм; 7 - арка; 8 - монтажна піна; 9 - анкер М16/20400; 10 - палі з бетонним наповнювачем; 11 - обв'язка паль; 12 - гідроізоляція; 13 - кріплення бандажа; 14 - затягуючий бандаж; Фіг. 3, де 2 - пазове з'єднання; 6 - саморіз 8350 мм; 9 - анкер М16/20400; 10 - палі з бетонним наповнювачем; 11 - обв'язка паль. Фіг. 4, де 4 - саморіз 4,235 мм; 7 - арка; 14 - затягуючий бандаж; 15 - саморіз 650 мм; 2 UA 116762 U 5 10 15 20 25 30 16 - шар епоксидного клею для закріплення коника; 17 - шуруп SPAX 10450; 18 - коник. Фіг. 5, де 4 - саморіз 4,235 мм; 6 - саморіз 8350 мм; 19 - термовставка із ОСП 18 мм; Фіг. 6, де 14 - затягуючий бандаж; 15 - саморіз 650 мм. Фіг. 7, де 4 - саморіз 4,235 мм; 6 - саморіз 8350 мм; 12 - гідроізоляція; 15 - саморіз 650 мм; 19 - гіпсокартон; 20 - каркас стіни (брус 5050); 21 - дюбель 550 мм; 22 - бетонний бордюр; 23 - обшивка цоколя; 24 - вентиляційний отвір; 25 - лстк 60603; 26 - лстк 30303. Фіг. 8, де 14 - затягуючий бандаж; 19 - термовставка; 21 - каркас стіни (брус 5050); 28 - затяжка. Використовувати корисну модель можна для спорудження будівель простих конструкцій, що не вимагають складної технології будівництва, наприклад, таких як гараж, хлів, прибудинкові споруди, невеликі будинки тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Будівля з блоків пінопласту, що являє собою будівельну конструкцію, виготовлену із сертифікованих стандартних будівельних деталей та елементів у промислових масштабах, яка відрізняється тим, що несучі стіни та дах будівлі являють собою термоблоки, що складаються з гіпсокартону, дерев'яного арочного каркаса, листів ОСП, пінополістиролу, бітумної мастики та бітумної черепиці. 2. Будівля з блоків пінопласту за п. 1, яка відрізняється тим, що фундаментні буронабивні палі встановлені в пінополістирольну опалубку на глибину нижче точки промерзання ґрунту, а фундамент облаштовується із підсипки і трамбування шару щебеню, на який зверху укладається шар пінополістиролу. 3. Будівля з блоків пінопласту за будь-яким з пп. 1-2, яка відрізняється тим, що по контуру будівлі встановлюються металічні конструкції, що використовуються і як елементи несучої конструкції, і як елемент кріплення всередині приміщення різних навісних елементів інтер'єра. 4. Будівля з блоків пінопласту за будь-яким з пп. 1-3, яка відрізняється тим, що торцеві стіни являють собою блоки прямокутної форми стандартних розмірів зі спіненого пінополістиролу або екструдованого пінополістиролу, або спіненого поліуретану, нарізані у формі прямокутників та трапецій, що склеєні між собою за допомогою клейової машини за принципом цегляної кладки. 5. Будівля з блоків пінопласту за будь-яким з пп. 1-4, яка відрізняється тим, що жодна із внутрішніх перегородок конструкції не є несучою. 3 UA 116762 U 4 UA 116762 U 5 UA 116762 U 6 UA 116762 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
