Пристрій для відбирання енергії блискавки

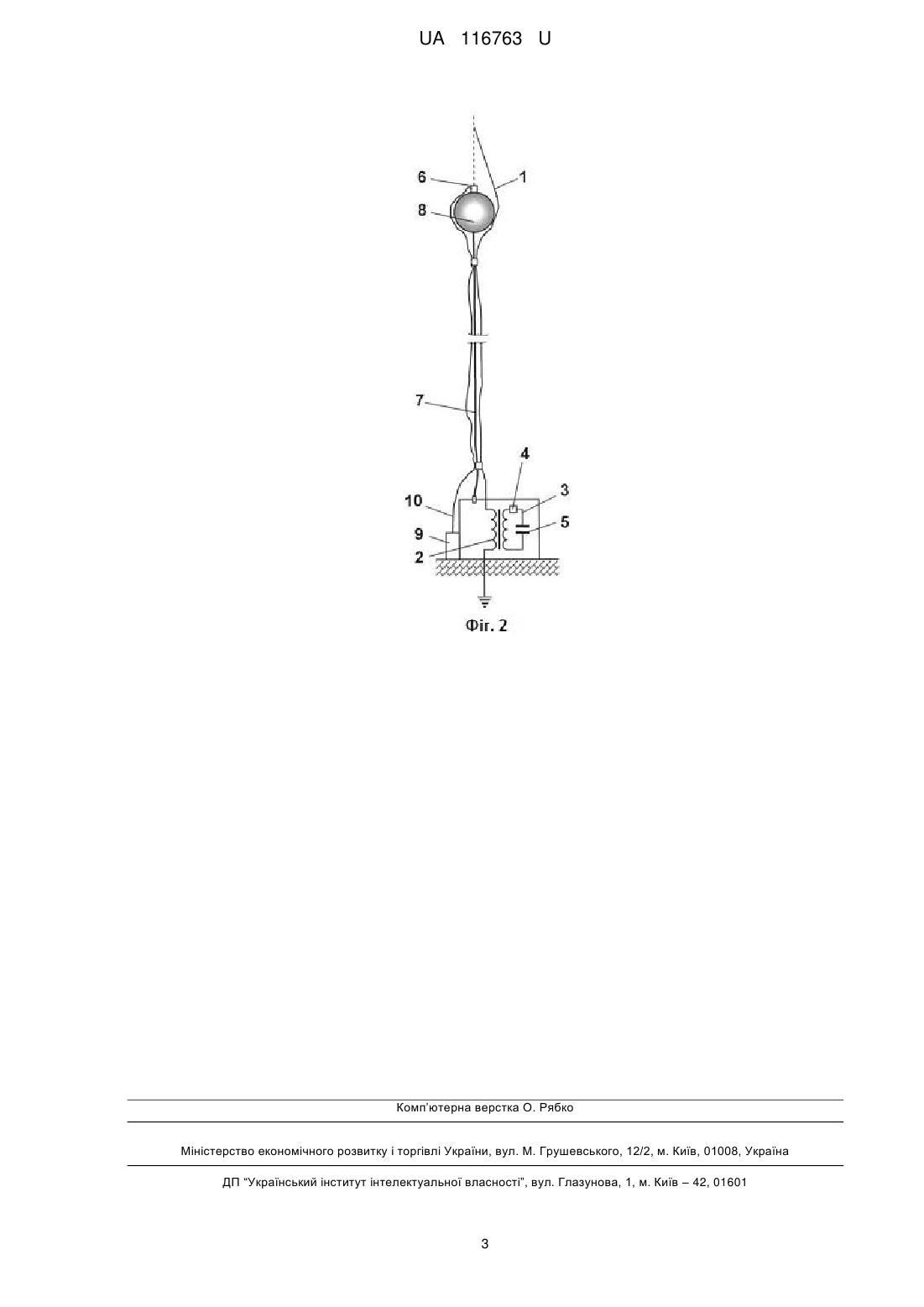

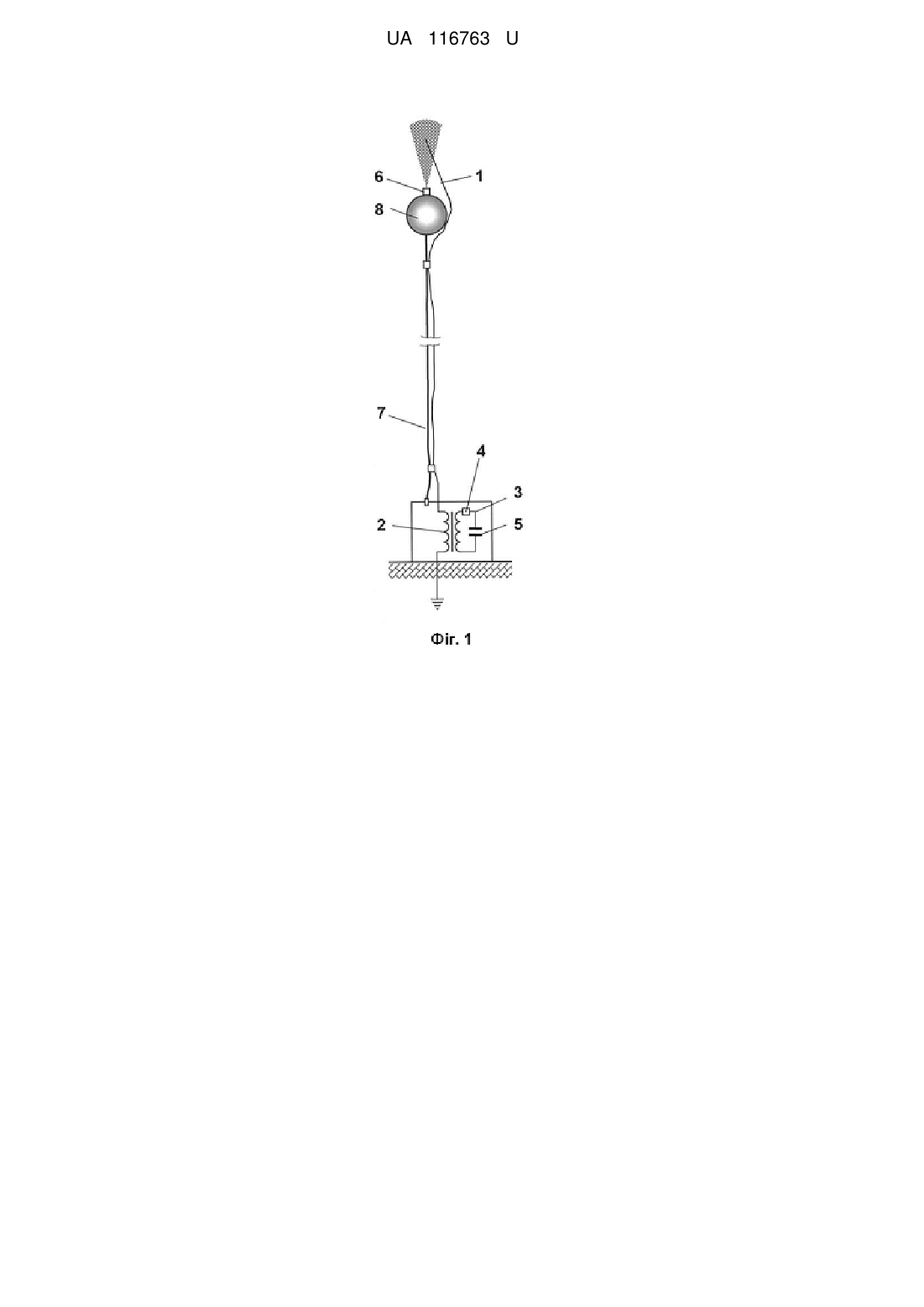

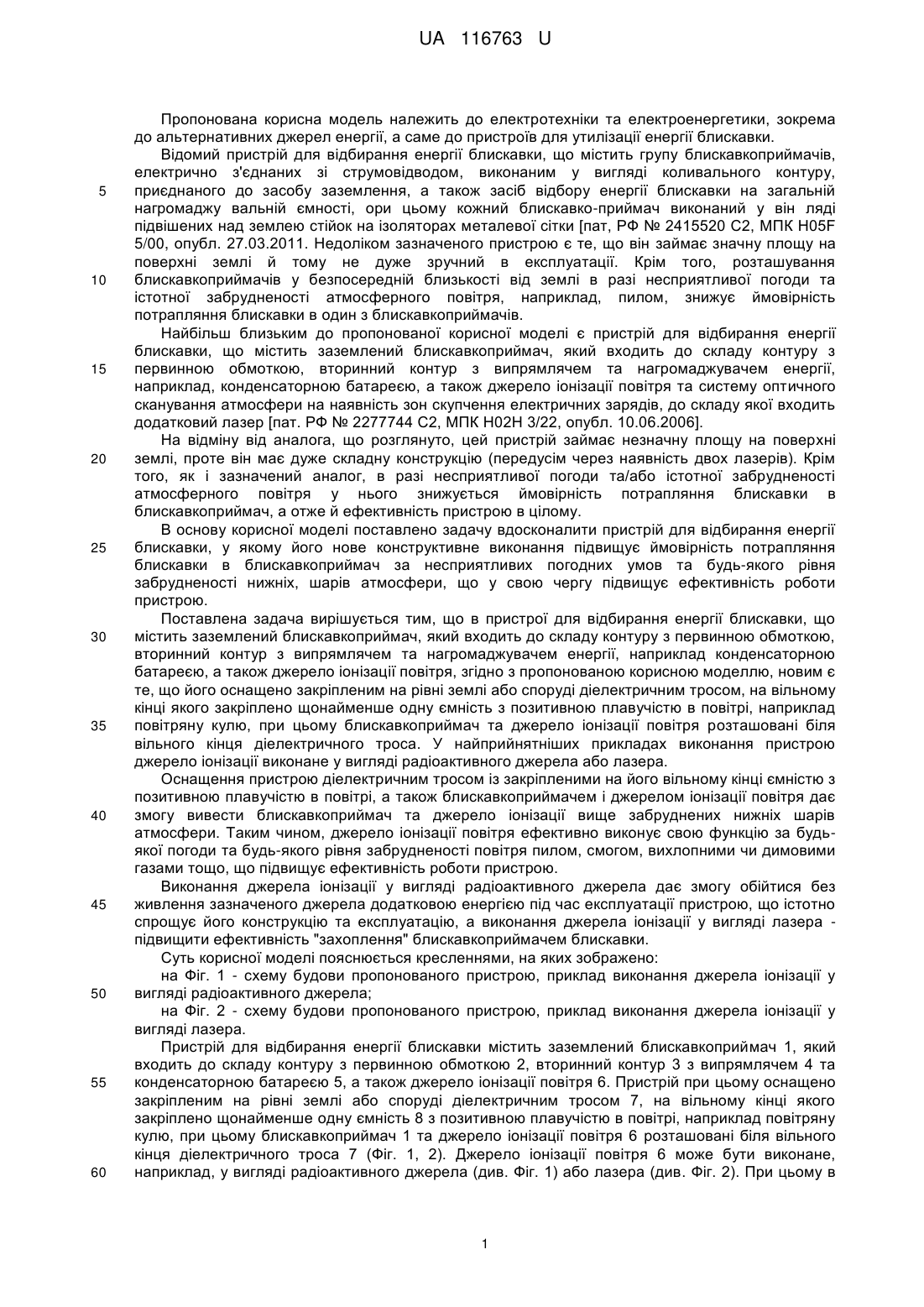

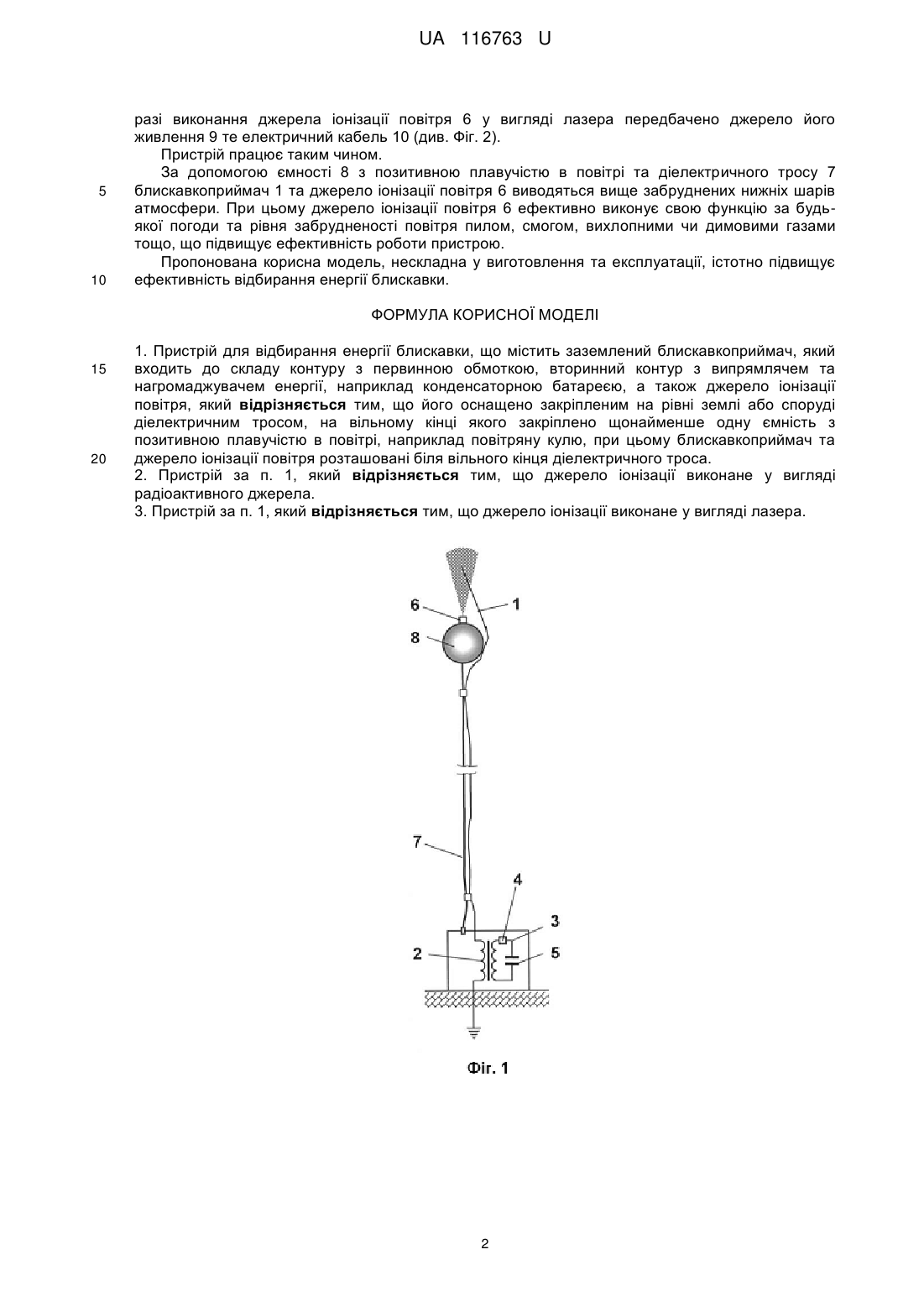

Реферат: Пристрій для відбирання енергії блискавки містить заземлений блискавкоприймач, який входить до складу контуру з первинною обмоткою, вторинний контур з випрямлячем та нагромаджувачем енергії, наприклад конденсаторною батареєю, а також джерело іонізації повітря. Його оснащено закріпленим на рівні землі або споруді діелектричним тросом, на вільному кінці якого закріплено щонайменше одну ємність з позитивною плавучістю в повітрі, наприклад, повітряну кулю, при цьому блискавкоприймач та джерело іонізації повітря розташовані біля вільного кінця діелектричного троса. UA 116763 U (12) UA 116763 U UA 116763 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до електротехніки та електроенергетики, зокрема до альтернативних джерел енергії, а саме до пристроїв для утилізації енергії блискавки. Відомий пристрій для відбирання енергії блискавки, що містить групу блискавкоприймачів, електрично з'єднаних зі струмовідводом, виконаним у вигляді коливального контуру, приєднаного до засобу заземлення, а також засіб відбору енергії блискавки на загальній нагромаджу вальній ємності, ори цьому кожний блискавко-приймач виконаний у він ляді підвішених над землею стійок на ізоляторах металевої сітки [пат, РФ № 2415520 С2, МПК H05F 5/00, опубл. 27.03.2011. Недоліком зазначеного пристрою є те, що він займає значну площу на поверхні землі й тому не дуже зручний в експлуатації. Крім того, розташування блискавкоприймачів у безпосередній близькості від землі в разі несприятливої погоди та істотної забрудненості атмосферного повітря, наприклад, пилом, знижує ймовірність потрапляння блискавки в один з блискавкоприймачів. Найбільш близьким до пропонованої корисної моделі є пристрій для відбирання енергії блискавки, що містить заземлений блискавкоприймач, який входить до складу контуру з первинною обмоткою, вторинний контур з випрямлячем та нагромаджувачем енергії, наприклад, конденсаторною батареєю, а також джерело іонізації повітря та систему оптичного сканування атмосфери на наявність зон скупчення електричних зарядів, до складу якої входить додатковий лазер [пат. РФ № 2277744 С2, МПК Н02Н 3/22, опубл. 10.06.2006]. На відміну від аналога, що розглянуто, цей пристрій займає незначну площу на поверхні землі, проте він має дуже складну конструкцію (передусім через наявність двох лазерів). Крім того, як і зазначений аналог, в разі несприятливої погоди та/або істотної забрудненості атмосферного повітря у нього знижується ймовірність потрапляння блискавки в блискавкоприймач, а отже й ефективність пристрою в цілому. В основу корисної моделі поставлено задачу вдосконалити пристрій для відбирання енергії блискавки, у якому його нове конструктивне виконання підвищує ймовірність потрапляння блискавки в блискавкоприймач за несприятливих погодних умов та будь-якого рівня забрудненості нижніх, шарів атмосфери, що у свою чергу підвищує ефективність роботи пристрою. Поставлена задача вирішується тим, що в пристрої для відбирання енергії блискавки, що містить заземлений блискавкоприймач, який входить до складу контуру з первинною обмоткою, вторинний контур з випрямлячем та нагромаджувачем енергії, наприклад конденсаторною батареєю, а також джерело іонізації повітря, згідно з пропонованою корисною моделлю, новим є те, що його оснащено закріпленим на рівні землі або споруді діелектричним тросом, на вільному кінці якого закріплено щонайменше одну ємність з позитивною плавучістю в повітрі, наприклад повітряну кулю, при цьому блискавкоприймач та джерело іонізації повітря розташовані біля вільного кінця діелектричного троса. У найприйнятніших прикладах виконання пристрою джерело іонізації виконане у вигляді радіоактивного джерела або лазера. Оснащення пристрою діелектричним тросом із закріпленими на його вільному кінці ємністю з позитивною плавучістю в повітрі, а також блискавкоприймачем і джерелом іонізації повітря дає змогу вивести блискавкоприймач та джерело іонізації вище забруднених нижніх шарів атмосфери. Таким чином, джерело іонізації повітря ефективно виконує свою функцію за будьякої погоди та будь-якого рівня забрудненості повітря пилом, смогом, вихлопними чи димовими газами тощо, що підвищує ефективність роботи пристрою. Виконання джерела іонізації у вигляді радіоактивного джерела дає змогу обійтися без живлення зазначеного джерела додатковою енергією під час експлуатації пристрою, що істотно спрощує його конструкцію та експлуатацію, а виконання джерела іонізації у вигляді лазера підвищити ефективність "захоплення" блискавкоприймачем блискавки. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - схему будови пропонованого пристрою, приклад виконання джерела іонізації у вигляді радіоактивного джерела; на Фіг. 2 - схему будови пропонованого пристрою, приклад виконання джерела іонізації у вигляді лазера. Пристрій для відбирання енергії блискавки містить заземлений блискавкоприймач 1, який входить до складу контуру з первинною обмоткою 2, вторинний контур 3 з випрямлячем 4 та конденсаторною батареєю 5, а також джерело іонізації повітря 6. Пристрій при цьому оснащено закріпленим на рівні землі або споруді діелектричним тросом 7, на вільному кінці якого закріплено щонайменше одну ємність 8 з позитивною плавучістю в повітрі, наприклад повітряну кулю, при цьому блискавкоприймач 1 та джерело іонізації повітря 6 розташовані біля вільного кінця діелектричного троса 7 (Фіг. 1, 2). Джерело іонізації повітря 6 може бути виконане, наприклад, у вигляді радіоактивного джерела (див. Фіг. 1) або лазера (див. Фіг. 2). При цьому в 1 UA 116763 U 5 10 разі виконання джерела іонізації повітря 6 у вигляді лазера передбачено джерело його живлення 9 те електричний кабель 10 (див. Фіг. 2). Пристрій працює таким чином. За допомогою ємності 8 з позитивною плавучістю в повітрі та діелектричного тросу 7 блискавкоприймач 1 та джерело іонізації повітря 6 виводяться вище забруднених нижніх шарів атмосфери. При цьому джерело іонізації повітря 6 ефективно виконує свою функцію за будьякої погоди та рівня забрудненості повітря пилом, смогом, вихлопними чи димовими газами тощо, що підвищує ефективність роботи пристрою. Пропонована корисна модель, нескладна у виготовлення та експлуатації, істотно підвищує ефективність відбирання енергії блискавки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Пристрій для відбирання енергії блискавки, що містить заземлений блискавкоприймач, який входить до складу контуру з первинною обмоткою, вторинний контур з випрямлячем та нагромаджувачем енергії, наприклад конденсаторною батареєю, а також джерело іонізації повітря, який відрізняється тим, що його оснащено закріпленим на рівні землі або споруді діелектричним тросом, на вільному кінці якого закріплено щонайменше одну ємність з позитивною плавучістю в повітрі, наприклад повітряну кулю, при цьому блискавкоприймач та джерело іонізації повітря розташовані біля вільного кінця діелектричного троса. 2. Пристрій за п. 1, який відрізняється тим, що джерело іонізації виконане у вигляді радіоактивного джерела. 3. Пристрій за п. 1, який відрізняється тим, що джерело іонізації виконане у вигляді лазера. 2 UA 116763 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
