Епідермотранслокалізаційний фіксаційний рельєфний елемент технологічної пластини
Формула / Реферат
Епідермотранслокалізаційний фіксаційний рельєфний елемент, що містить тилову поверхню, основу, робочу рельєфну поверхню з епідермотранслокаційними виступами, формування донорської ділянки шкіри та її фіксацію до технологічної пластини перед зрізуванням виконують за допомогою дерматомного клею, який відрізняється тим, що елементи виконані з рельєфними виступами.
Текст

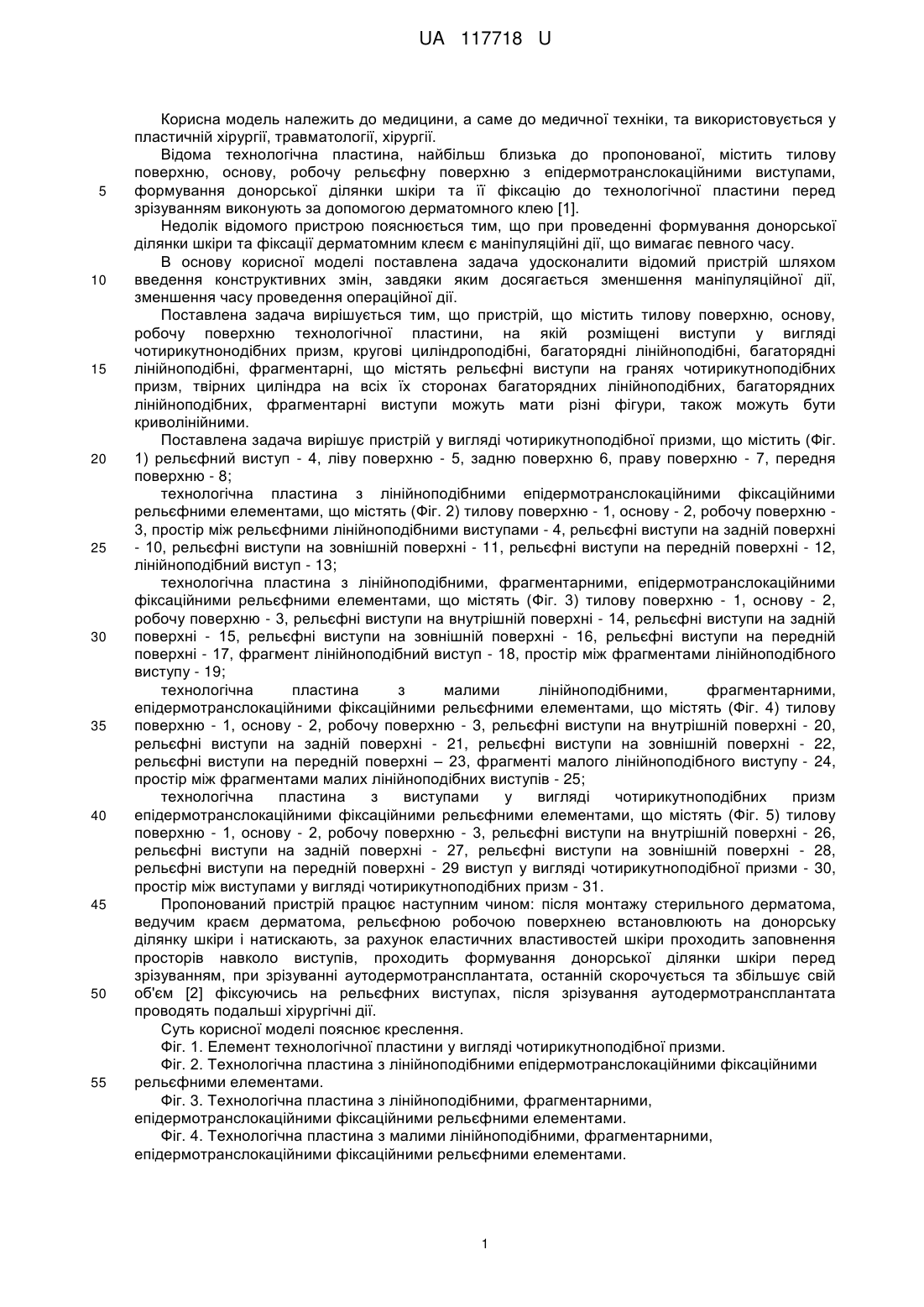

Реферат: Епідермотранслокалізаційний фіксаційний рельєфний елемент містить тилову поверхню, основу, робочу рельєфну поверхню з епідермотранслокаційними виступами, формування донорської ділянки шкіри та її фіксацію до технологічної пластини перед зрізуванням виконують за допомогою дерматомного клею. Елементи виконані з рельєфними виступами. UA 117718 U (54) ЕПІДЕРМОТРАНСЛОКАЛІЗАЦІЙНИЙ ФІКСАЦІЙНИЙ РЕЛЬЄФНИЙ ЕЛЕМЕНТ ТЕХНОЛОГІЧНОЇ ПЛАСТИНИ UA 117718 U UA 117718 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відома технологічна пластина, найбільш близька до пропонованої, містить тилову поверхню, основу, робочу рельєфну поверхню з епідермотранслокаційними виступами, формування донорської ділянки шкіри та її фіксацію до технологічної пластини перед зрізуванням виконують за допомогою дерматомного клею [1]. Недолік відомого пристрою пояснюється тим, що при проведенні формування донорської ділянки шкіри та фіксації дерматомним клеєм є маніпуляційні дії, що вимагає певного часу. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення конструктивних змін, завдяки яким досягається зменшення маніпуляційної дії, зменшення часу проведення операційної дії. Поставлена задача вирішується тим, що пристрій, що містить тилову поверхню, основу, робочу поверхню технологічної пластини, на якій розміщені виступи у вигляді чотирикутнонодібних призм, кругові циліндроподібні, багаторядні лінійноподібні, багаторядні лінійноподібні, фрагментарні, що містять рельєфні виступи на гранях чотирикутноподібних призм, твірних циліндра на всіх їх сторонах багаторядних лінійноподібних, багаторядних лінійноподібних, фрагментарні виступи можуть мати різні фігури, також можуть бути криволінійними. Поставлена задача вирішує пристрій у вигляді чотирикутноподібної призми, що містить (Фіг. 1) рельєфний виступ - 4, ліву поверхню - 5, задню поверхню 6, праву поверхню - 7, передня поверхню - 8; технологічна пластина з лінійноподібними епідермотранслокаційними фіксаційними рельєфними елементами, що містять (Фіг. 2) тилову поверхню - 1, основу - 2, робочу поверхню 3, простір між рельєфними лінійноподібними виступами - 4, рельєфні виступи на задній поверхні - 10, рельєфні виступи на зовнішній поверхні - 11, рельєфні виступи на передній поверхні - 12, лінійноподібний виступ - 13; технологічна пластина з лінійноподібними, фрагментарними, епідермотранслокаційними фіксаційними рельєфними елементами, що містять (Фіг. 3) тилову поверхню - 1, основу - 2, робочу поверхню - 3, рельєфні виступи на внутрішній поверхні - 14, рельєфні виступи на задній поверхні - 15, рельєфні виступи на зовнішній поверхні - 16, рельєфні виступи на передній поверхні - 17, фрагмент лінійноподібний виступ - 18, простір між фрагментами лінійноподібного виступу - 19; технологічна пластина з малими лінійноподібними, фрагментарними, епідермотранслокаційними фіксаційними рельєфними елементами, що містять (Фіг. 4) тилову поверхню - 1, основу - 2, робочу поверхню - 3, рельєфні виступи на внутрішній поверхні - 20, рельєфні виступи на задній поверхні - 21, рельєфні виступи на зовнішній поверхні - 22, рельєфні виступи на передній поверхні – 23, фрагменті малого лінійноподібного виступу - 24, простір між фрагментами малих лінійноподібних виступів - 25; технологічна пластина з виступами у вигляді чотирикутноподібних призм епідермотранслокаційними фіксаційними рельєфними елементами, що містять (Фіг. 5) тилову поверхню - 1, основу - 2, робочу поверхню - 3, рельєфні виступи на внутрішній поверхні - 26, рельєфні виступи на задній поверхні - 27, рельєфні виступи на зовнішній поверхні - 28, рельєфні виступи на передній поверхні - 29 виступ у вигляді чотирикутноподібної призми - 30, простір між виступами у вигляді чотирикутноподібних призм - 31. Пропонований пристрій працює наступним чином: після монтажу стерильного дерматома, ведучим краєм дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, за рахунок еластичних властивостей шкіри проходить заповнення просторів навколо виступів, проходить формування донорської ділянки шкіри перед зрізуванням, при зрізуванні аутодермотрансплантата, останній скорочується та збільшує свій об'єм [2] фіксуючись на рельєфних виступах, після зрізування аутодермотрансплантата проводять подальші хірургічні дії. Суть корисної моделі пояснює креслення. Фіг. 1. Елемент технологічної пластини у вигляді чотирикутноподібної призми. Фіг. 2. Технологічна пластина з лінійноподібними епідермотранслокаційними фіксаційними рельєфними елементами. Фіг. 3. Технологічна пластина з лінійноподібними, фрагментарними, епідермотранслокаційними фіксаційними рельєфними елементами. Фіг. 4. Технологічна пластина з малими лінійноподібними, фрагментарними, епідермотранслокаційними фіксаційними рельєфними елементами. 1 UA 117718 U 5 10 15 20 25 30 Фіг. 5. Технологічна пластина з виступами у вигляді чотирикутноподібних призм епідермотранслокаційними фіксаційними рельєфними елементами. На Фіг. 1. Тилова поверхня - 1, основа - 2, робоча поверхня - 3, рельєфний виступ - 4, ліва поверхня - 5, задня поверхня - 6, права поверхня - 7, передня поверхня - 8. На Фіг. 2. Тилова поверхня - 1, основа - 2, робоча поверхня - 3, простір між рельєфними лінійноподібними виступами - 9, рельєфні виступи назадній поверхні – 10, рельєфні виступи на зовнішній поверхні - 11, рельєфні виступи на передній поверхні - 12, лінійноподібний виступ 13. На Фіг. 3. Тилова поверхня - 1, основа - 2, робоча поверхня 3, рельєфні виступи на внутрішній поверхні - 14, рельєфні виступи на задній поверхні - 15, рельєфні виступи на зовнішній поверхні - 16, рельєфні виступи на передній поверхні - 17, фрагмент лінійноподібного виступу - 18, простір між фрагментами лінійноподібного виступу - 19. На Фіг. 4. Тилова поверхня - 1, основа - 2, робоча поверхня - 3, рельєфні виступи на внутрішній поверхні - 20, рельєфні виступи на задній поверхні - 21, рельєфні виступи на зовнішній поверхні - 22, рельєфні виступи на передній поверхні - 23, фрагмент малого лінійноподібного виступу - 24, простір між фрагментами малих лінійноподібіних виступів - 25. На Фіг. 5. Тилова поверхня - 1, основа - 2, робоча поверхня - 3, рельєфні виступи на внутрішній поверхні - 26, рельєфні виступи на задній поверхні - 27, рельєфні виступи на зовнішній поверхні - 28, рельєфні виступи на передній поверхні - 29 виступ у вигляді чотирикутноподібної призми - 30, простір між виступами у вигляді чотирикутноподібних призм 31. Пропонована технологічна пластина зменшує маніпулятивну дію, зменшує час проведення операційної дії. Джерела інформації: 1. Патент UA 104262 МПК А61В 17/322 (2006.01) Технологічна пластина для отримання рельєфного з виступами аутодермотрансплантата / Коптюх В.В., Коптюх В.В. (НА). - № u 201505088; заявл. 25.05.2015; опубл. 25.01.2016. Бюл. № 2. 2. Жижин В.Н., Пекарский Д.Е., Повстяной Н.Е., Полищук С.А., Сологуб В.К. "Руководство по лечению обожжонных на этапах медицинской эвакуации." Москва. - Медицина. - 1979. С. 140141. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Епідермотранслокалізаційний фіксаційний рельєфний елемент, що містить тилову поверхню, основу, робочу рельєфну поверхню з епідермотранслокаційними виступами, формування донорської ділянки шкіри та її фіксацію до технологічної пластини перед зрізуванням виконують за допомогою дерматомного клею, який відрізняється тим, що елементи виконані з рельєфними виступами. 2 UA 117718 U 3 UA 117718 U 4 UA 117718 U 5 UA 117718 U 6 UA 117718 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61B 17/00
Мітки: епідермотранслокалізаційний, пластини, елемент, фіксаційний, технологічної, рельєфний
