Сонячний колектор

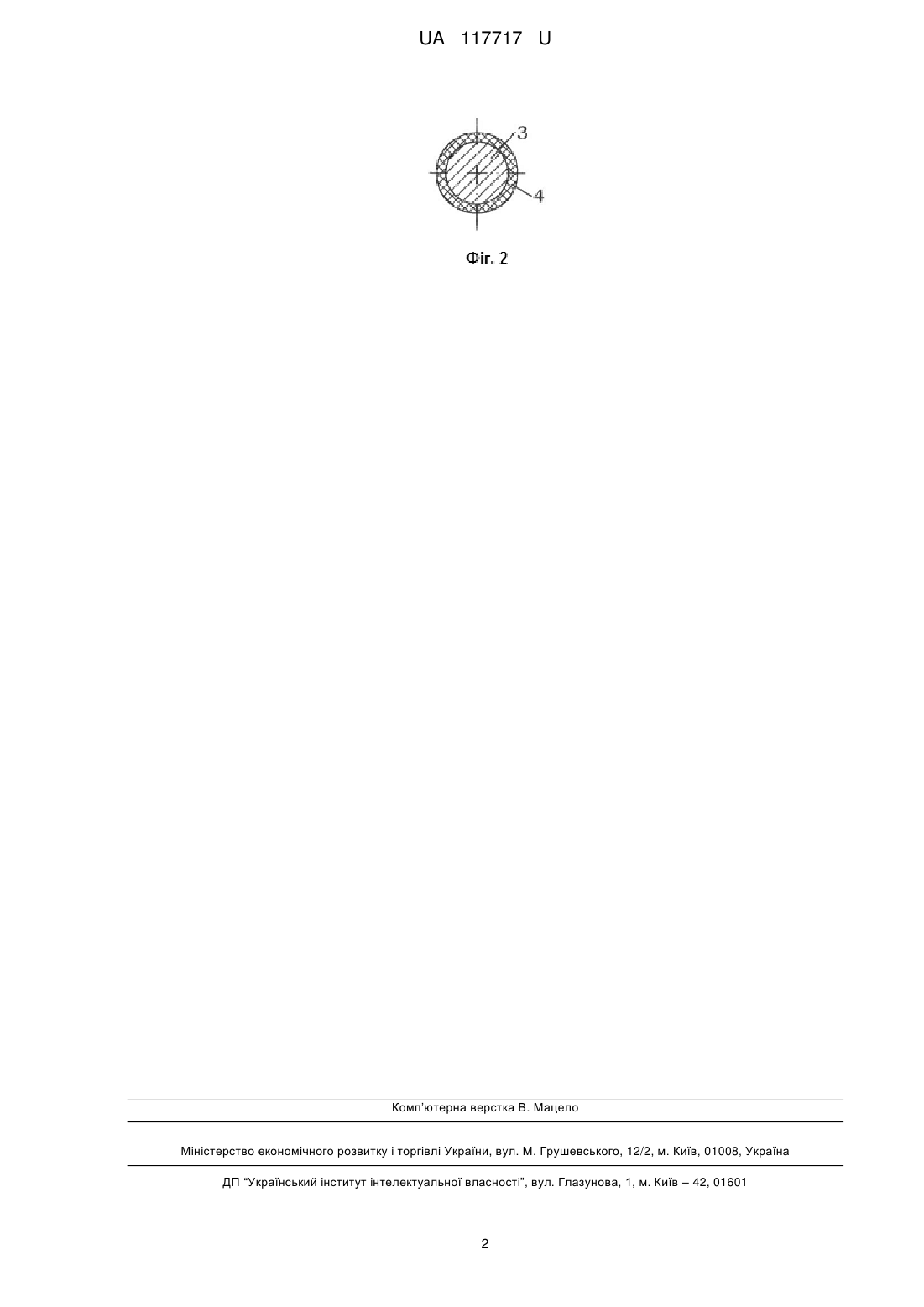

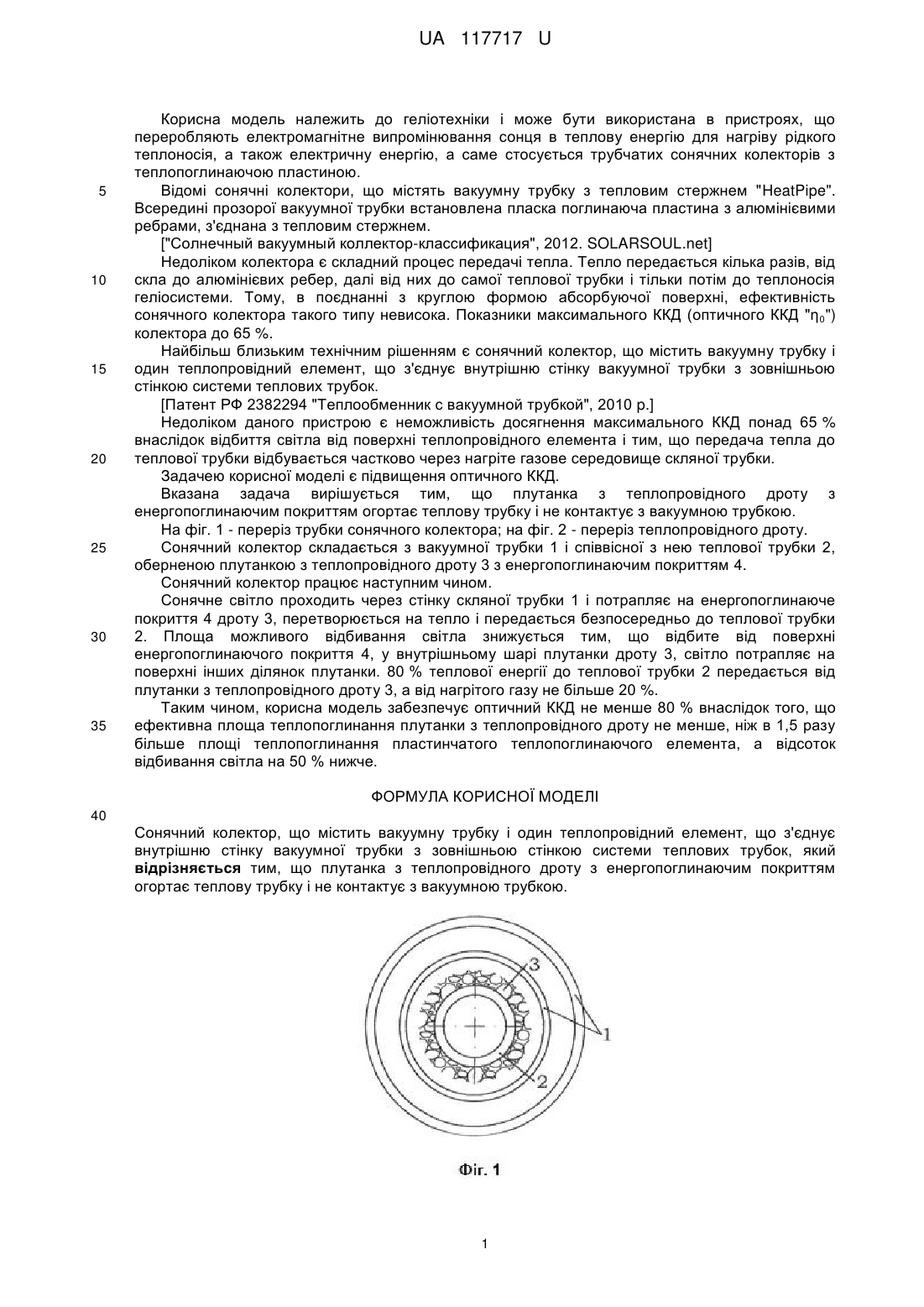

Реферат: Сонячний колектор містить вакуумну трубку і один теплопровідний елемент, що з'єднує внутрішню стінку вакуумної трубки з зовнішньою стінкою системи теплових трубок. Плутанка з теплопровідного дроту з енергопоглинаючим покриттям огортає теплову трубку і не контактує з вакуумною трубкою. UA 117717 U (54) СОНЯЧНИЙ КОЛЕКТОР UA 117717 U UA 117717 U 5 10 15 20 25 30 35 Корисна модель належить до геліотехніки і може бути використана в пристроях, що переробляють електромагнітне випромінювання сонця в теплову енергію для нагріву рідкого теплоносія, а також електричну енергію, а саме стосується трубчатих сонячних колекторів з теплопоглинаючою пластиною. Відомі сонячні колектори, що містять вакуумну трубку з тепловим стержнем "HeatPipe". Всередині прозорої вакуумної трубки встановлена пласка поглинаюча пластина з алюмінієвими ребрами, з'єднана з тепловим стержнем. ["Солнечный вакуумный коллектор-классификация", 2012. SOLARSOUL.net] Недоліком колектора є складний процес передачі тепла. Тепло передається кілька разів, від скла до алюмінієвих ребер, далі від них до самої теплової трубки і тільки потім до теплоносія геліосистеми. Тому, в поєднанні з круглою формою абсорбуючої поверхні, ефективність сонячного колектора такого типу невисока. Показники максимального ККД (оптичного ККД "η 0") колектора до 65 %. Найбільш близьким технічним рішенням є сонячний колектор, що містить вакуумну трубку і один теплопровідний елемент, що з'єднує внутрішню стінку вакуумної трубки з зовнішньою стінкою системи теплових трубок. [Патент РФ 2382294 "Теплообменник с вакуумной трубкой", 2010 p.] Недоліком даного пристрою є неможливість досягнення максимального ККД понад 65 % внаслідок відбиття світла від поверхні теплопровідного елемента і тим, що передача тепла до теплової трубки відбувається частково через нагріте газове середовище скляної трубки. Задачею корисної моделі є підвищення оптичного ККД. Вказана задача вирішується тим, що плутанка з теплопровідного дроту з енергопоглинаючим покриттям огортає теплову трубку і не контактує з вакуумною трубкою. На фіг. 1 - переріз трубки сонячного колектора; на фіг. 2 - переріз теплопровідного дроту. Сонячний колектор складається з вакуумної трубки 1 і співвісної з нею теплової трубки 2, оберненою плутанкою з теплопровідного дроту 3 з енергопоглинаючим покриттям 4. Сонячний колектор працює наступним чином. Сонячне світло проходить через стінку скляної трубки 1 і потрапляє на енергопоглинаюче покриття 4 дроту 3, перетворюється на тепло і передається безпосередньо до теплової трубки 2. Площа можливого відбивання світла знижується тим, що відбите від поверхні енергопоглинаючого покриття 4, у внутрішньому шарі плутанки дроту 3, світло потрапляє на поверхні інших ділянок плутанки. 80 % теплової енергії до теплової трубки 2 передається від плутанки з теплопровідного дроту 3, а від нагрітого газу не більше 20 %. Таким чином, корисна модель забезпечує оптичний ККД не менше 80 % внаслідок того, що ефективна площа теплопоглинання плутанки з теплопровідного дроту не менше, ніж в 1,5 разу більше площі теплопоглинання пластинчатого теплопоглинаючого елемента, а відсоток відбивання світла на 50 % нижче. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сонячний колектор, що містить вакуумну трубку і один теплопровідний елемент, що з'єднує внутрішню стінку вакуумної трубки з зовнішньою стінкою системи теплових трубок, який відрізняється тим, що плутанка з теплопровідного дроту з енергопоглинаючим покриттям огортає теплову трубку і не контактує з вакуумною трубкою. 1 UA 117717 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
