Разовий елемент дерматома для зрізування середнього рельєфного аутодермотрансплантата

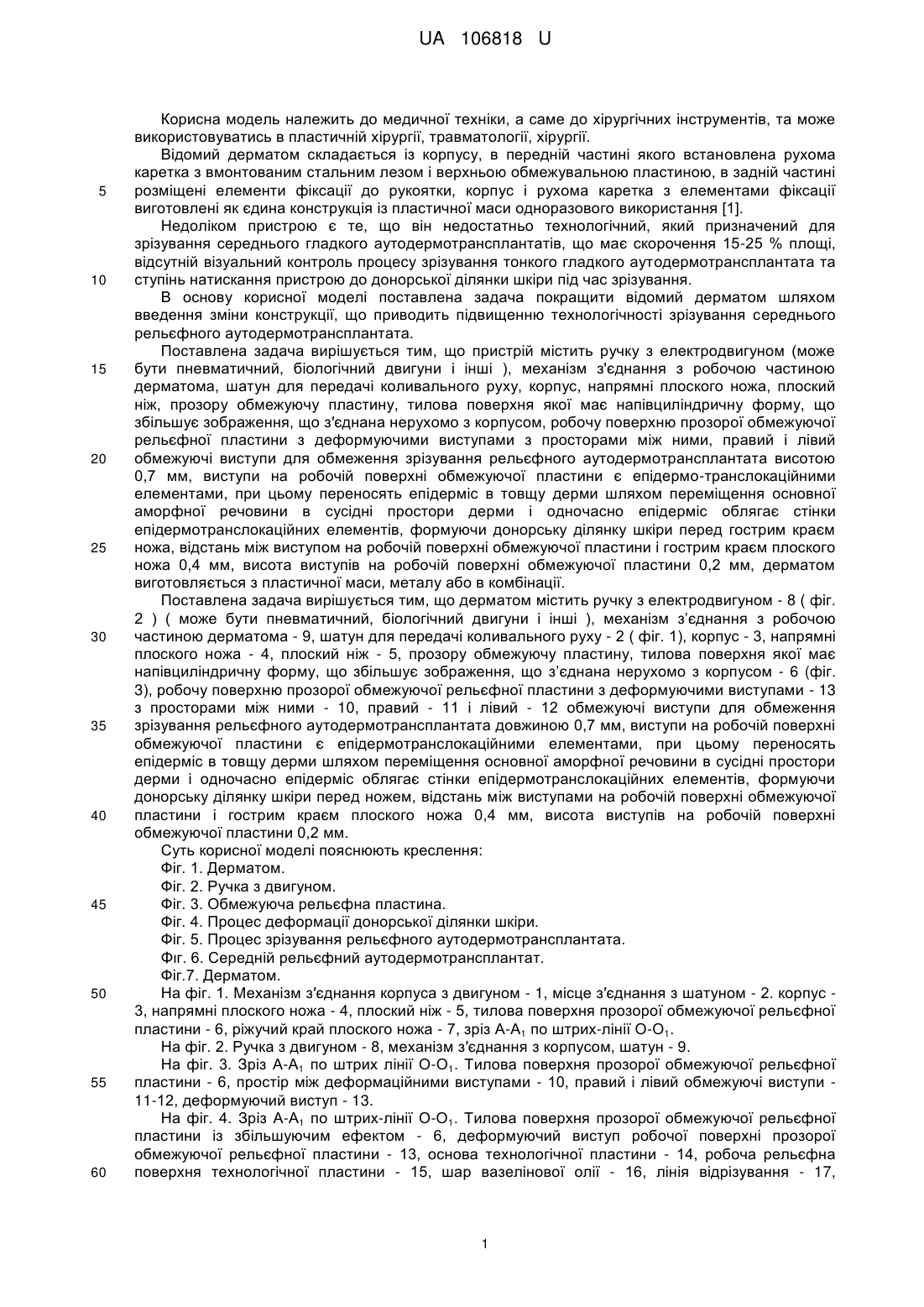

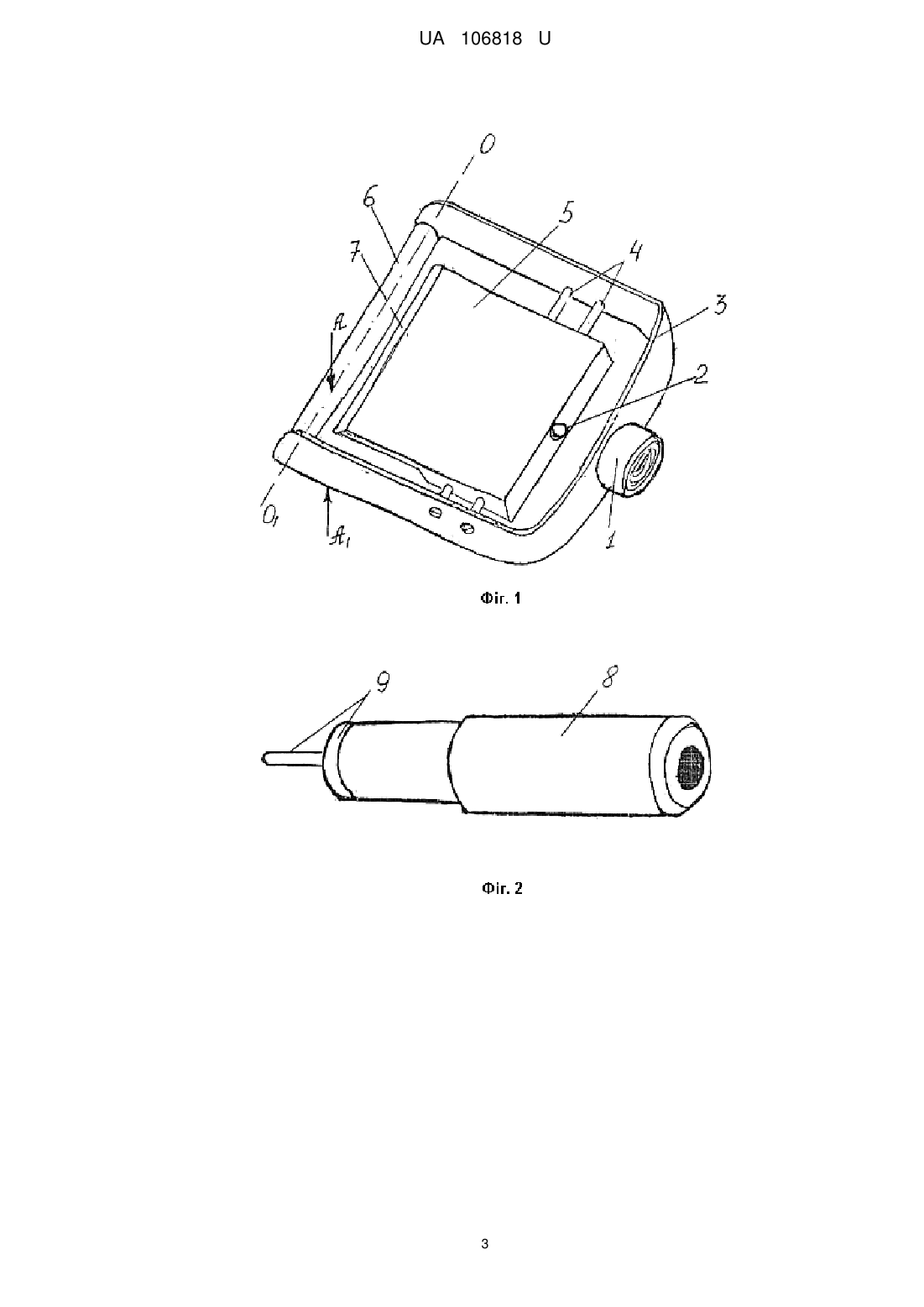

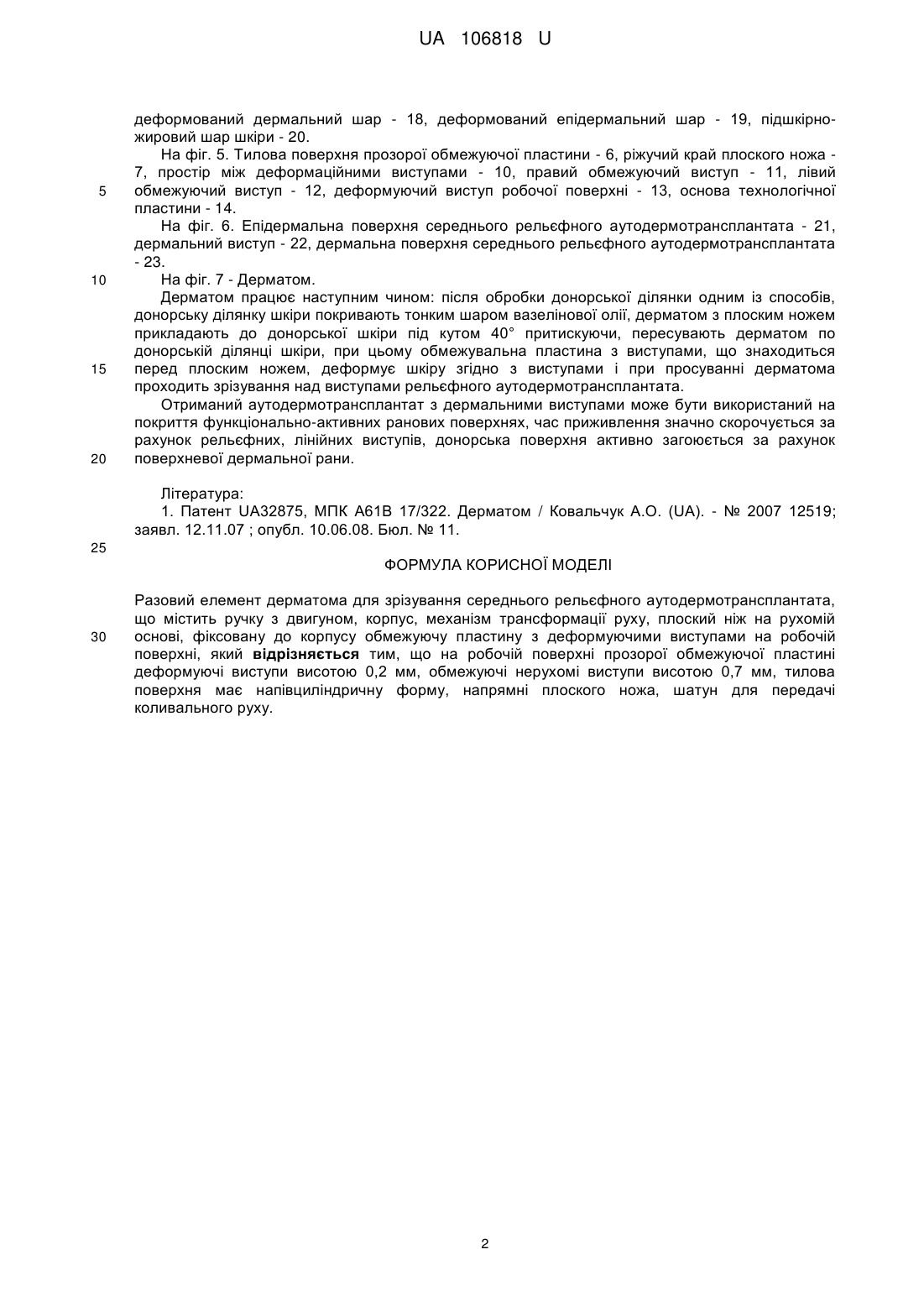

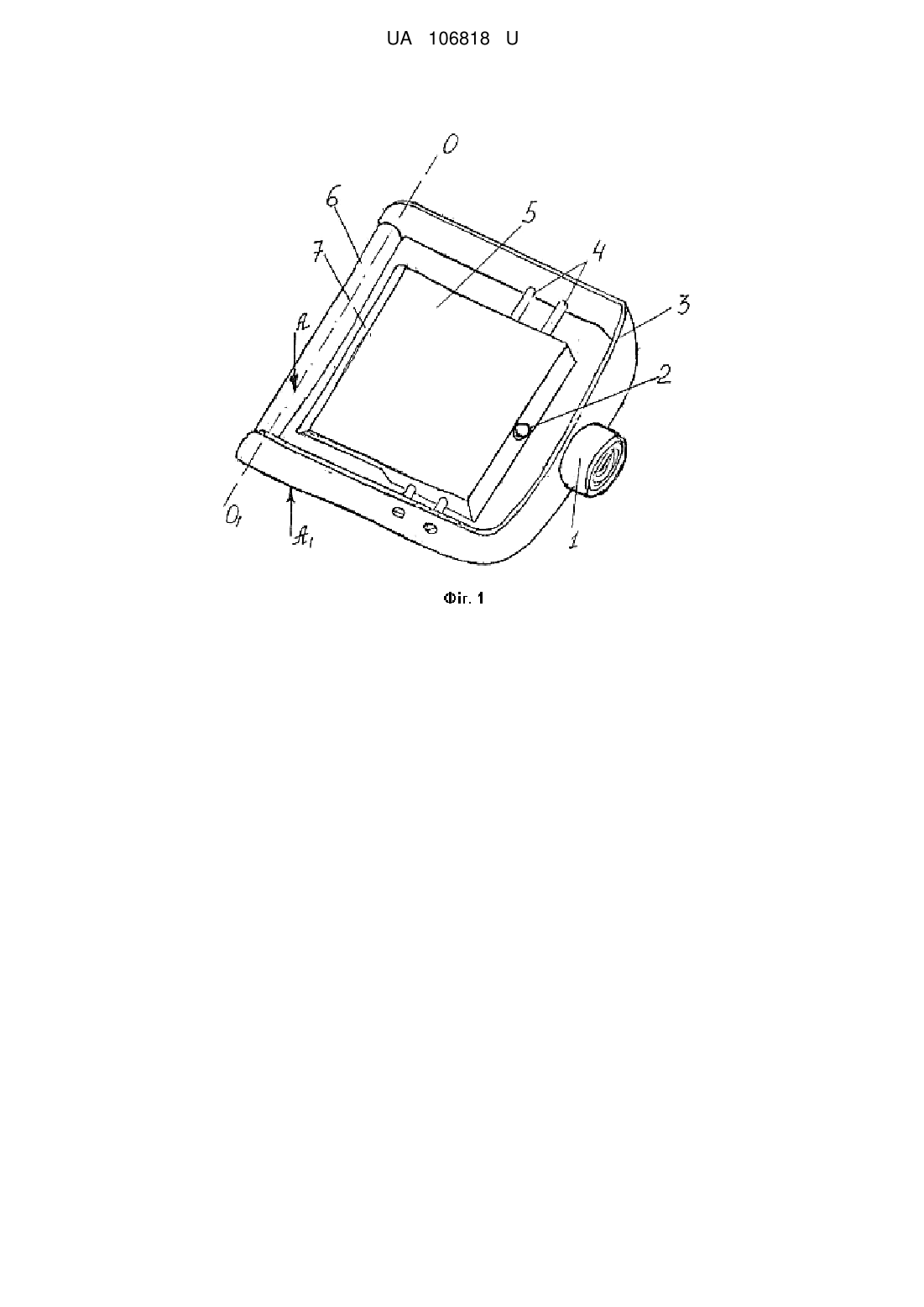

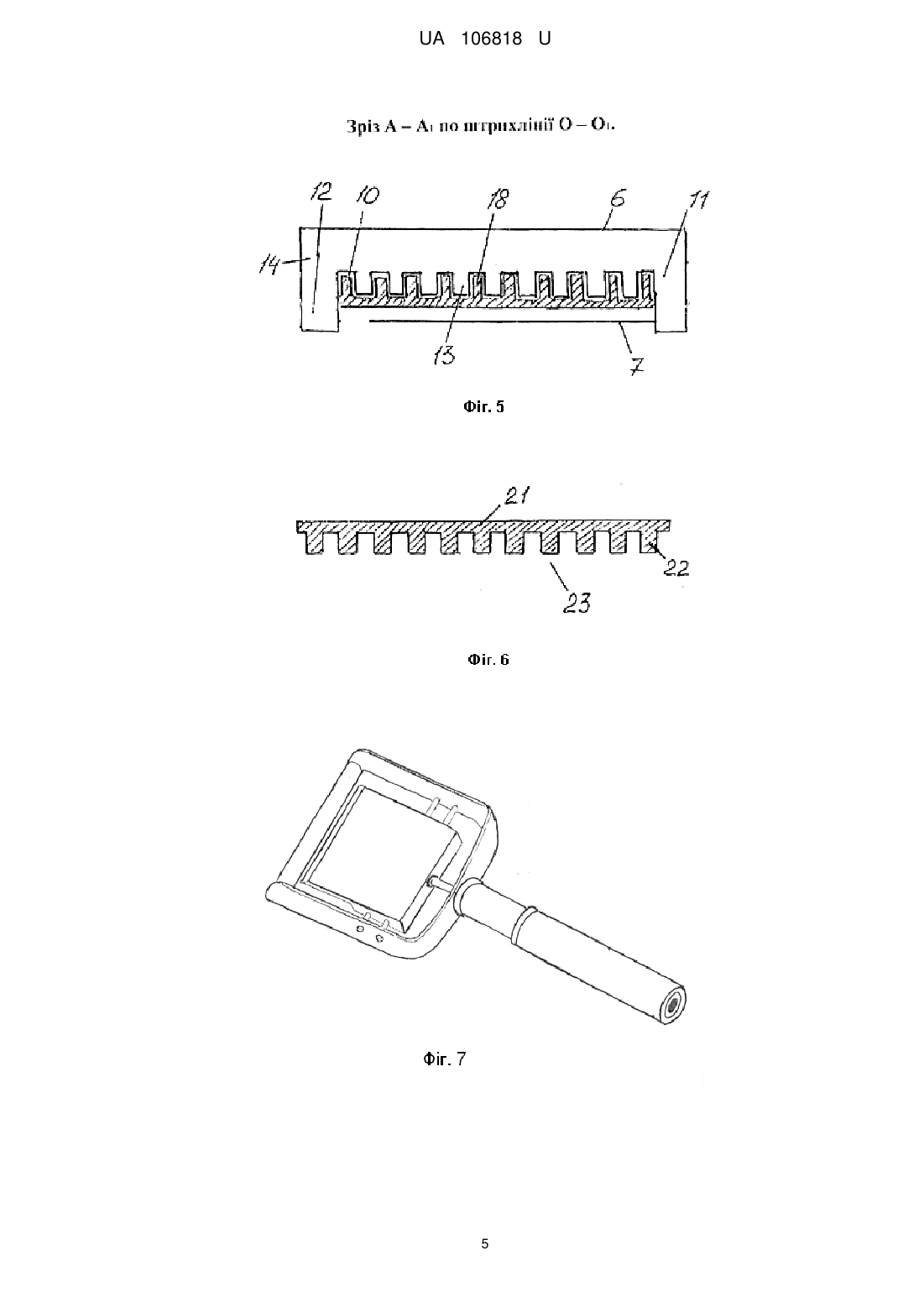

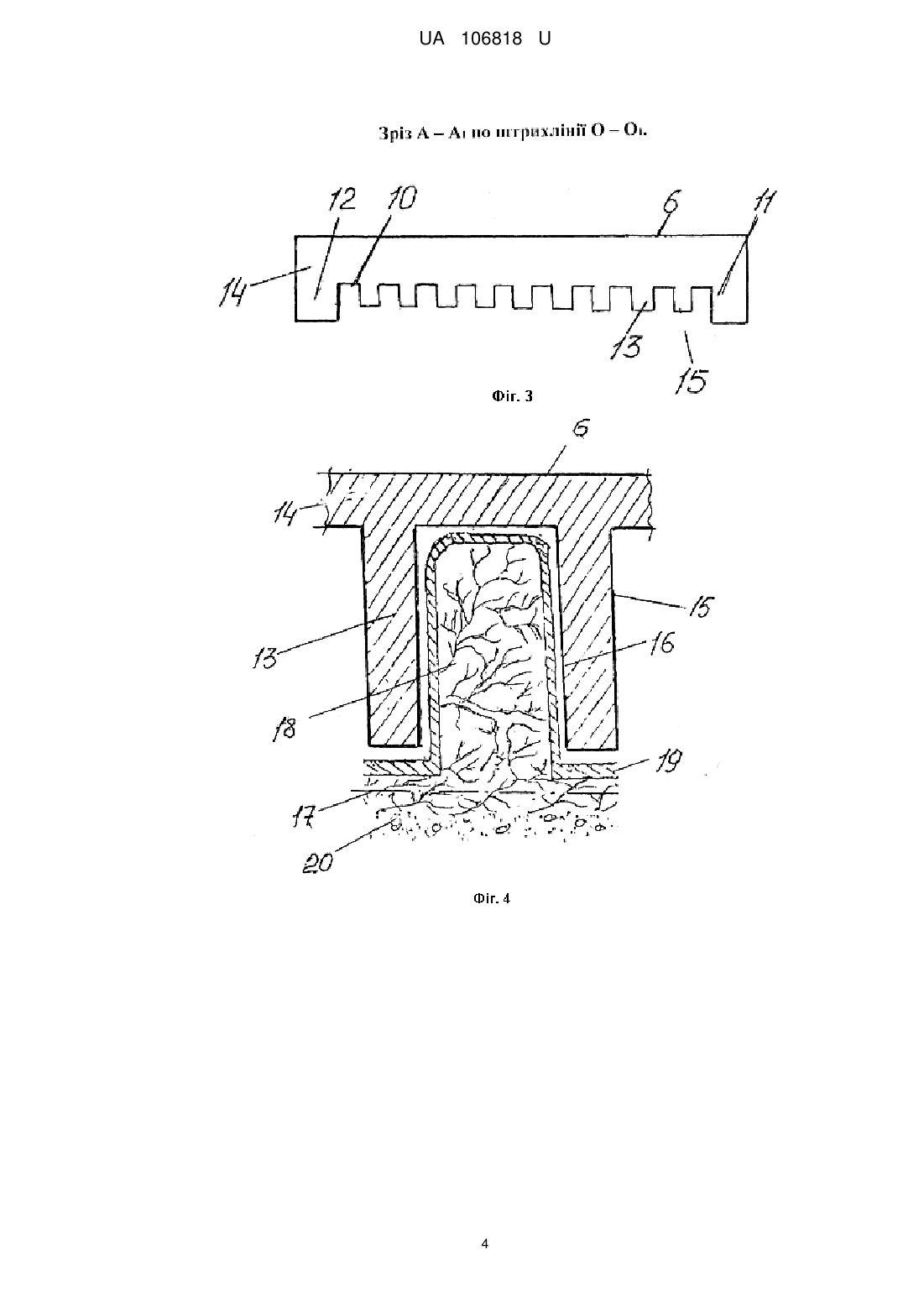

Реферат: Разовий елемент дерматома для зрізування середнього рельєфного аутодермотрансплантата містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні. На робочій поверхні прозорої обмежуючої пластині деформуючі виступи висотою 0,2 мм, обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня має півциліндричну форму, напрямні плоского ножа, шатун для передачі коливального руху. UA 106818 U (12) UA 106818 U UA 106818 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання [1]. Недоліком пристрою є те, що він недостатньо технологічний, який призначений для зрізування середнього гладкого аутодермотрансплантатів, що має скорочення 15-25 % площі, відсутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлена задача покращити відомий дерматом шляхом введення зміни конструкції, що приводить підвищенню технологічності зрізування середнього рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що пристрій містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші ), механізм з'єднання з робочою частиною дерматома, шатун для передачі коливального руху, корпус, напрямні плоского ножа, плоский ніж, прозору обмежуючу пластину, тилова поверхня якої має напівциліндричну форму, що збільшує зображення, що з′єднана нерухомо з корпусом, робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами з просторами між ними, правий і лівий обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата висотою 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермо-транслокаційними елементами, при цьому переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед гострим краєм ножа, відстань між виступом на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм, дерматом виготовляється з пластичної маси, металу або в комбінації. Поставлена задача вирішується тим, що дерматом містить ручку з електродвигуном - 8 ( фіг. 2 ) ( може бути пневматичний, біологічний двигуни і інші ), механізм з’єднання з робочою частиною дерматома - 9, шатун для передачі коливального руху - 2 ( фіг. 1), корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, прозору обмежуючу пластину, тилова поверхня якої має напівциліндричну форму, що збільшує зображення, що з’єднана нерухомо з корпусом - 6 (фіг. 3), робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами - 13 з просторами між ними - 10, правий - 11 і лівий - 12 обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата довжиною 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермотранслокаційними елементами, при цьому переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед ножем, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм. Суть корисної моделі пояснюють креслення: Фіг. 1. Дерматом. Фіг. 2. Ручка з двигуном. Фіг. 3. Обмежуюча рельєфна пластина. Фіг. 4. Процес деформації донорської ділянки шкіри. Фіг. 5. Процес зрізування рельєфного аутодермотрансплантата. Φιг. 6. Середній рельєфний аутодермотрансплантат. Фіг.7. Дерматом. На фіг. 1. Механізм з′єднання корпуса з двигуном - 1, місце з′єднання з шатуном - 2. корпус 3, напрямні плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А-А1 по штрих-лінії О-Ο1. На фіг. 2. Ручка з двигуном - 8, механізм з′єднання з корпусом, шатун - 9. На фіг. 3. Зріз А-Α1 по штрих лінії О-О1. Тилова поверхня прозорої обмежуючої рельєфної пластини - 6, простір між деформаційними виступами - 10, правий і лівий обмежуючі виступи 11-12, деформуючий виступ - 13. На фіг. 4. Зріз А-Α1 по штрих-лінії О-Ο1. Тилова поверхня прозорої обмежуючої рельєфної пластини із збільшуючим ефектом - 6, деформуючий виступ робочої поверхні прозорої обмежуючої рельєфної пластини - 13, основа технологічної пластини - 14, робоча рельєфна поверхня технологічної пластини - 15, шар вазелінової олії - 16, лінія відрізування - 17, 1 UA 106818 U 5 10 15 20 деформований дермальний шар - 18, деформований епідермальний шар - 19, підшкірножировий шар шкіри - 20. На фіг. 5. Тилова поверхня прозорої обмежуючої пластини - 6, ріжучий край плоского ножа 7, простір між деформаційними виступами - 10, правий обмежуючий виступ - 11, лівий обмежуючий виступ - 12, деформуючий виступ робочої поверхні - 13, основа технологічної пластини - 14. На фіг. 6. Епідермальна поверхня середнього рельєфного аутодермотрансплантата - 21, дермальний виступ - 22, дермальна поверхня середнього рельєфного аутодермотрансплантата - 23. На фіг. 7 - Дерматом. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40° притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома проходить зрізування над виступами рельєфного аутодермотрансплантата. Отриманий аутодермотрансплантат з дермальними виступами може бути використаний на покриття функціонально-активних ранових поверхнях, час приживлення значно скорочується за рахунок рельєфних, лінійних виступів, донорська поверхня активно загоюється за рахунок поверхневої дермальної рани. Література: 1. Патент UA32875, ΜПК А61В 17/322. Дерматом / Ковальчук А.О. (UA). - № 2007 12519; заявл. 12.11.07 ; опубл. 10.06.08. Бюл. № 11. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Разовий елемент дерматома для зрізування середнього рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні, який відрізняється тим, що на робочій поверхні прозорої обмежуючої пластині деформуючі виступи висотою 0,2 мм, обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня має напівциліндричну форму, напрямні плоского ножа, шатун для передачі коливального руху. 2 UA 106818 U 3 UA 106818 U 4 UA 106818 U 5 UA 106818 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
