Люк-невидимка для підлоги

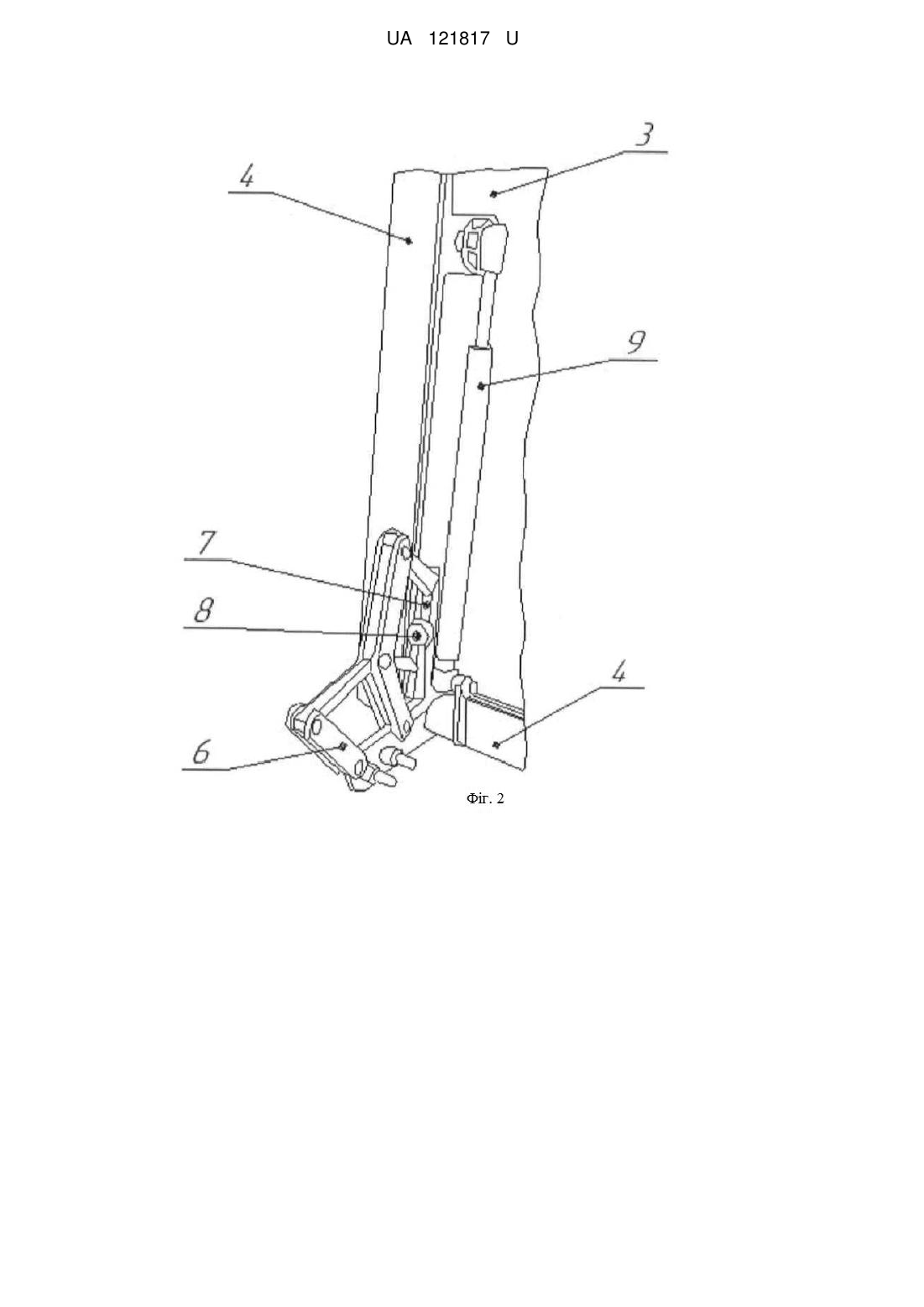

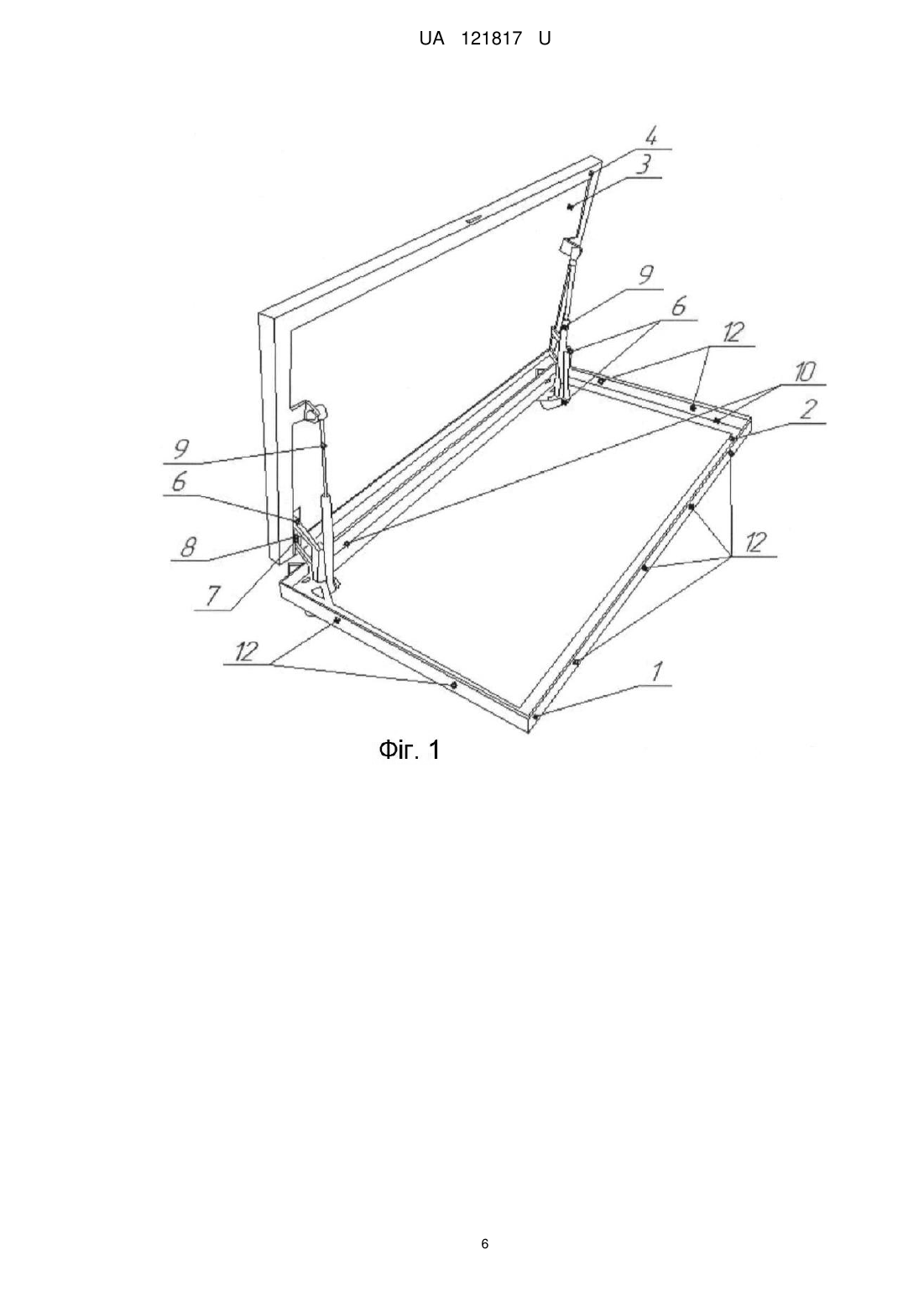

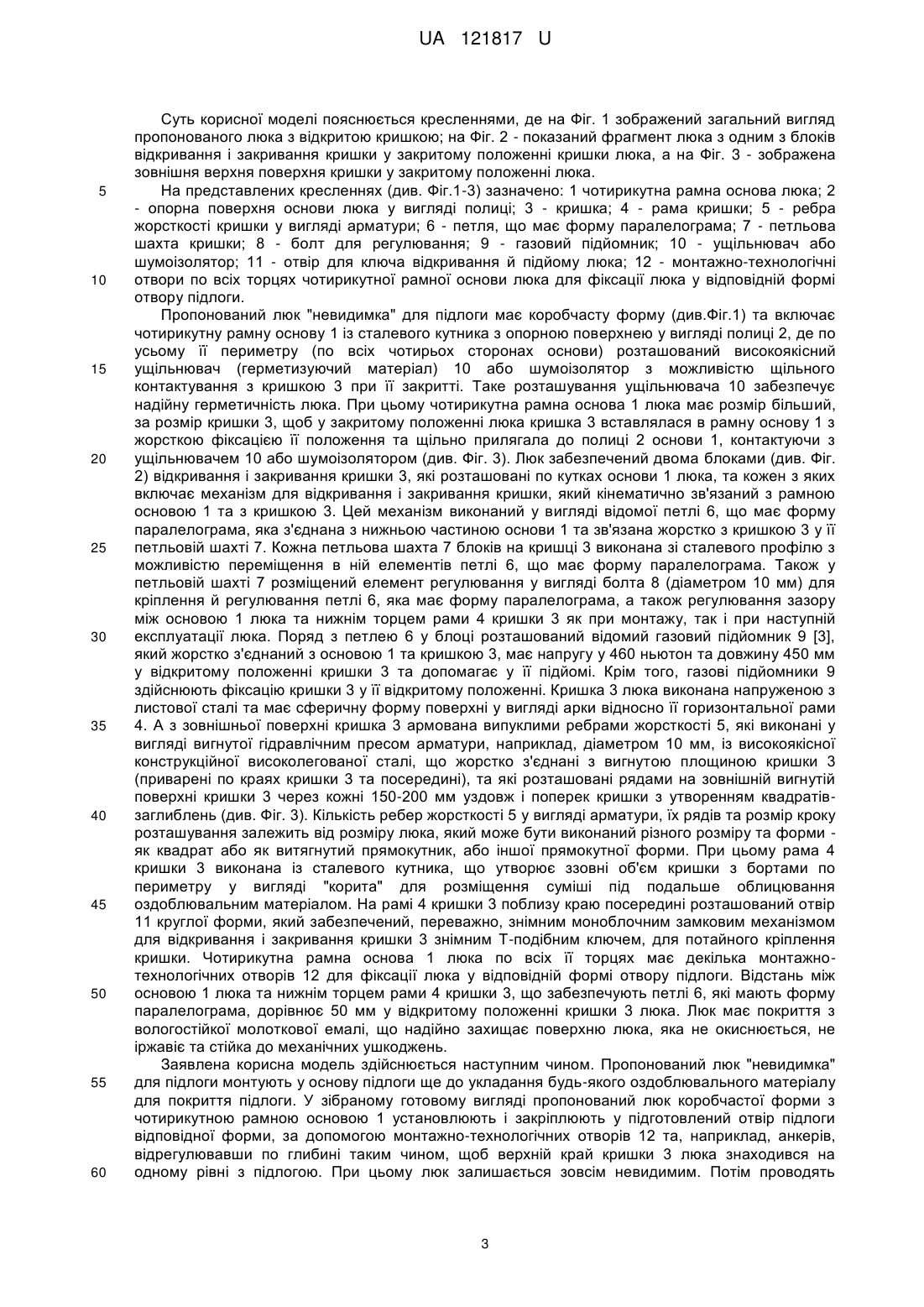

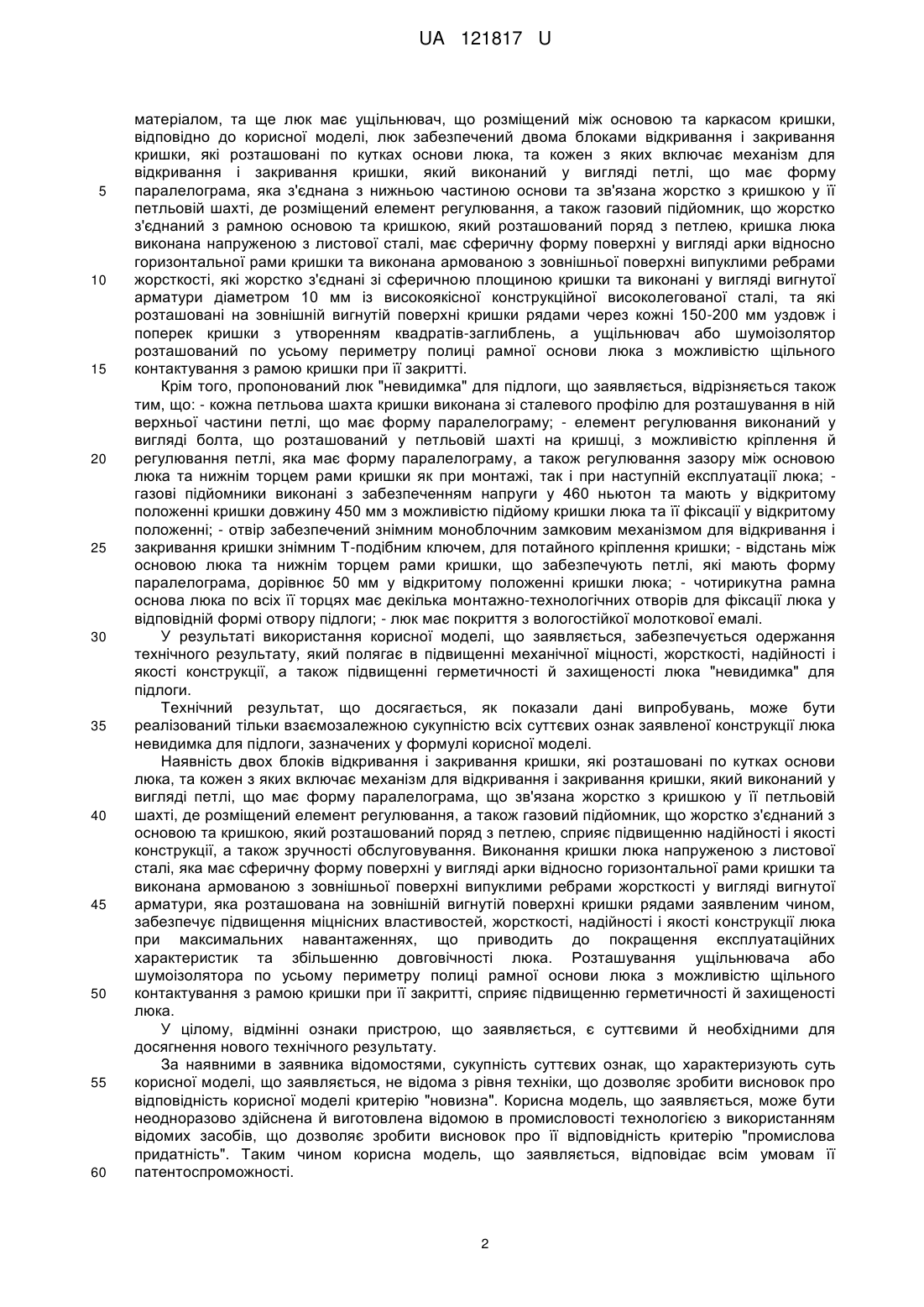

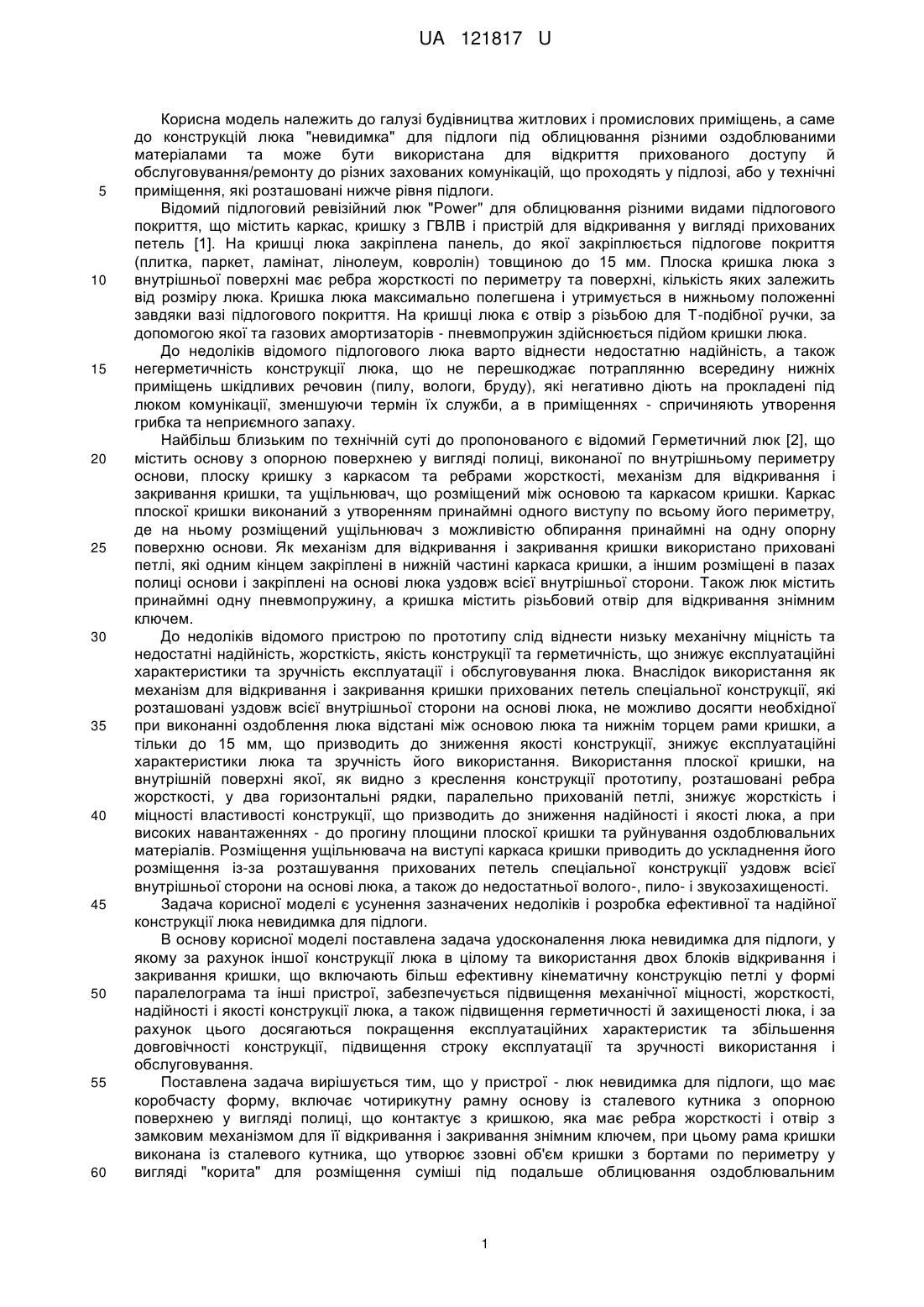

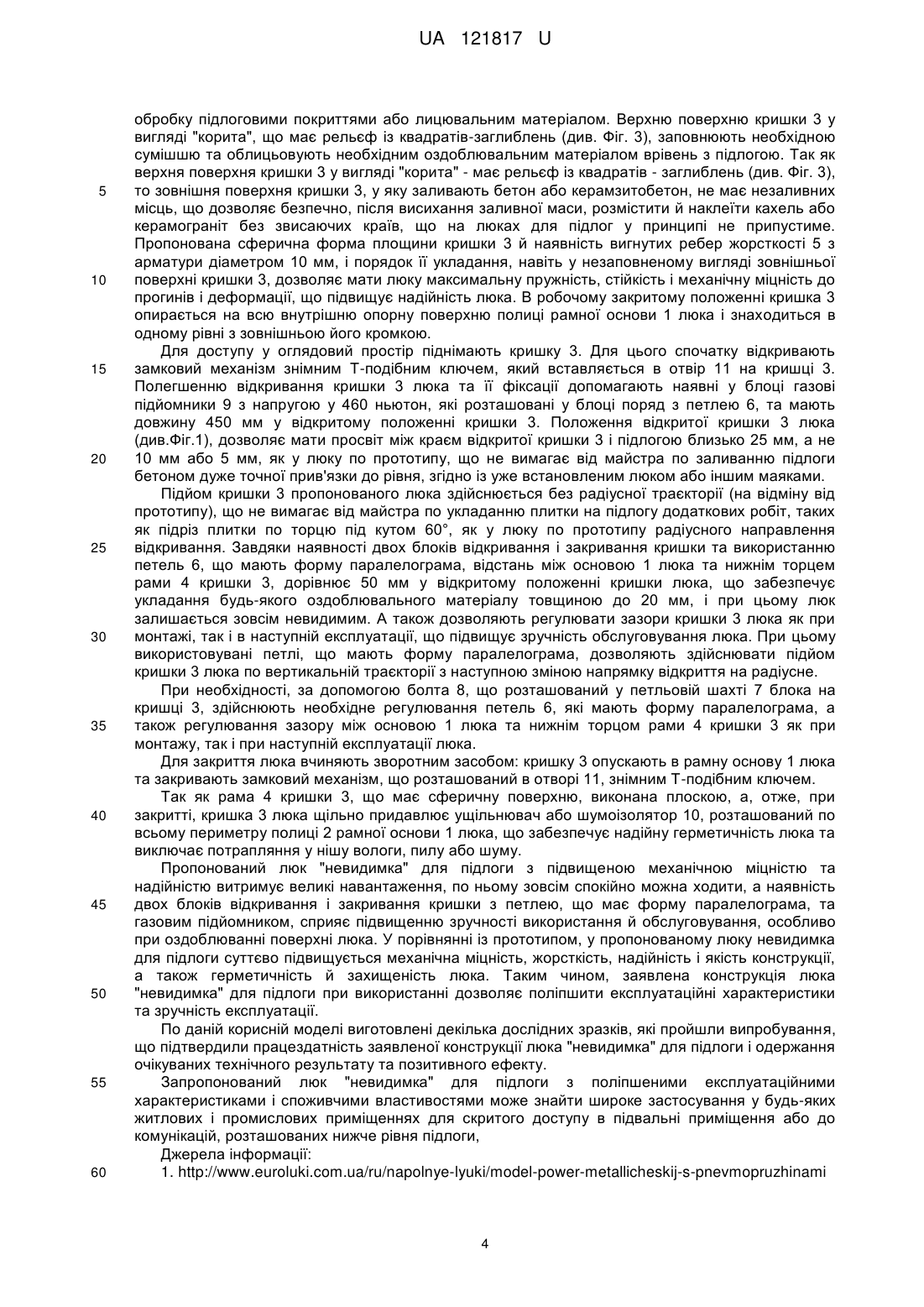

Реферат: Люк-невидимка для підлоги, що має коробчасту форму, включає чотирикутну рамну основу із сталевого кутника з опорною поверхнею у вигляді полиці, що контактує з кришкою, яка має ребра жорсткості і отвір з замковим механізмом для її відкривання і закривання знімним ключем, при цьому, рама кришки виконана із сталевого кутника, що утворює ззовні об'єм кришки з бортами по периметру у вигляді "корита" для розміщення суміші під подальше облицювання оздоблювальним матеріалом, та ще люк має ущільнювач, що розміщений між основою та каркасом кришки, причому люк забезпечений двома блоками відкривання і закривання кришки, які розташовані по кутках основи люка, та кожен з яких включає механізм для відкривання і закривання кришки, який виконаний у вигляді петлі, що має форму паралелограма, яка з'єднана з нижньою частиною основи та зв'язана жорстко з кришкою у її петлевій шахті, де розміщений елемент регулювання, а також газовий підйомник, що жорстко з'єднаний з рамною основою та кришкою, який розташований поряд з петлею, кришка люка виконана напруженою з листової сталі, має сферичну форму поверхні у вигляді арки відносно горизонтальної рами кришки та виконана армованою з зовнішньої поверхні випуклими ребрами жорсткості, які жорстко з'єднані зі сферичною площиною кришки та виконані у вигляді вигнутої арматури діаметром 10 мм із високоякісної конструкційної високолегірованої сталі, та які розташовані на зовнішній вигнутій поверхні кришки рядами через кожні 150-200 мм уздовж і поперек кришки з утворенням квадратів - заглиблень, а ущільнювач або шумоізолятор розташований по усьому периметру полиці рамної основи люка з можливістю щільного контактування з рамою кришки при її закритті. UA 121817 U (54) ЛЮК-НЕВИДИМКА ДЛЯ ПІДЛОГИ UA 121817 U UA 121817 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва житлових і промислових приміщень, а саме до конструкцій люка "невидимка" для підлоги під облицювання різними оздоблюваними матеріалами та може бути використана для відкриття прихованого доступу й обслуговування/ремонту до різних захованих комунікацій, що проходять у підлозі, або у технічні приміщення, які розташовані нижче рівня підлоги. Відомий підлоговий ревізійний люк "Power" для облицювання різними видами підлогового покриття, що містить каркас, кришку з ГВЛВ і пристрій для відкривання у вигляді прихованих петель [1]. На кришці люка закріплена панель, до якої закріплюється підлогове покриття (плитка, паркет, ламінат, лінолеум, ковролін) товщиною до 15 мм. Плоска кришка люка з внутрішньої поверхні має ребра жорсткості по периметру та поверхні, кількість яких залежить від розміру люка. Кришка люка максимально полегшена і утримується в нижньому положенні завдяки вазі підлогового покриття. На кришці люка є отвір з різьбою для Т-подібної ручки, за допомогою якої та газових амортизаторів - пневмопружин здійснюється підйом кришки люка. До недоліків відомого підлогового люка варто віднести недостатню надійність, а також негерметичність конструкції люка, що не перешкоджає потраплянню всередину нижніх приміщень шкідливих речовин (пилу, вологи, бруду), які негативно діють на прокладені під люком комунікації, зменшуючи термін їх служби, а в приміщеннях - спричиняють утворення грибка та неприємного запаху. Найбільш близьким по технічній суті до пропонованого є відомий Герметичний люк [2], що містить основу з опорною поверхнею у вигляді полиці, виконаної по внутрішньому периметру основи, плоску кришку з каркасом та ребрами жорсткості, механізм для відкривання і закривання кришки, та ущільнювач, що розміщений між основою та каркасом кришки. Каркас плоскої кришки виконаний з утворенням принаймні одного виступу по всьому його периметру, де на ньому розміщений ущільнювач з можливістю обпирання принаймні на одну опорну поверхню основи. Як механізм для відкривання і закривання кришки використано приховані петлі, які одним кінцем закріплені в нижній частині каркаса кришки, а іншим розміщені в пазах полиці основи і закріплені на основі люка уздовж всієї внутрішньої сторони. Також люк містить принаймні одну пневмопружину, а кришка містить різьбовий отвір для відкривання знімним ключем. До недоліків відомого пристрою по прототипу слід віднести низьку механічну міцність та недостатні надійність, жорсткість, якість конструкції та герметичність, що знижує експлуатаційні характеристики та зручність експлуатації і обслуговування люка. Внаслідок використання як механізм для відкривання і закривання кришки прихованих петель спеціальної конструкції, які розташовані уздовж всієї внутрішньої сторони на основі люка, не можливо досягти необхідної при виконанні оздоблення люка відстані між основою люка та нижнім торцем рами кришки, а тільки до 15 мм, що призводить до зниження якості конструкції, знижує експлуатаційні характеристики люка та зручність його використання. Використання плоскої кришки, на внутрішній поверхні якої, як видно з креслення конструкції прототипу, розташовані ребра жорсткості, у два горизонтальні рядки, паралельно прихованій петлі, знижує жорсткість і міцності властивості конструкції, що призводить до зниження надійності і якості люка, а при високих навантаженнях - до прогину площини плоскої кришки та руйнування оздоблювальних матеріалів. Розміщення ущільнювача на виступі каркаса кришки приводить до ускладнення його розміщення із-за розташування прихованих петель спеціальної конструкції уздовж всієї внутрішньої сторони на основі люка, а також до недостатньої волого-, пило- і звукозахищеності. Задача корисної моделі є усунення зазначених недоліків і розробка ефективної та надійної конструкції люка невидимка для підлоги. В основу корисної моделі поставлена задача удосконалення люка невидимка для підлоги, у якому за рахунок іншої конструкції люка в цілому та використання двох блоків відкривання і закривання кришки, що включають більш ефективну кінематичну конструкцію петлі у формі паралелограма та інші пристрої, забезпечується підвищення механічної міцності, жорсткості, надійності і якості конструкції люка, а також підвищення герметичності й захищеності люка, і за рахунок цього досягаються покращення експлуатаційних характеристик та збільшення довговічності конструкції, підвищення строку експлуатації та зручності використання і обслуговування. Поставлена задача вирішується тим, що у пристрої - люк невидимка для підлоги, що має коробчасту форму, включає чотирикутну рамну основу із сталевого кутника з опорною поверхнею у вигляді полиці, що контактує з кришкою, яка має ребра жорсткості і отвір з замковим механізмом для її відкривання і закривання знімним ключем, при цьому рама кришки виконана із сталевого кутника, що утворює ззовні об'єм кришки з бортами по периметру у вигляді "корита" для розміщення суміші під подальше облицювання оздоблювальним 1 UA 121817 U 5 10 15 20 25 30 35 40 45 50 55 60 матеріалом, та ще люк має ущільнювач, що розміщений між основою та каркасом кришки, відповідно до корисної моделі, люк забезпечений двома блоками відкривання і закривання кришки, які розташовані по кутках основи люка, та кожен з яких включає механізм для відкривання і закривання кришки, який виконаний у вигляді петлі, що має форму паралелограма, яка з'єднана з нижньою частиною основи та зв'язана жорстко з кришкою у її петльовій шахті, де розміщений елемент регулювання, а також газовий підйомник, що жорстко з'єднаний з рамною основою та кришкою, який розташований поряд з петлею, кришка люка виконана напруженою з листової сталі, має сферичну форму поверхні у вигляді арки відносно горизонтальної рами кришки та виконана армованою з зовнішньої поверхні випуклими ребрами жорсткості, які жорстко з'єднані зі сферичною площиною кришки та виконані у вигляді вигнутої арматури діаметром 10 мм із високоякісної конструкційної високолегованої сталі, та які розташовані на зовнішній вигнутій поверхні кришки рядами через кожні 150-200 мм уздовж і поперек кришки з утворенням квадратів-заглиблень, а ущільнювач або шумоізолятор розташований по усьому периметру полиці рамної основи люка з можливістю щільного контактування з рамою кришки при її закритті. Крім того, пропонований люк "невидимка" для підлоги, що заявляється, відрізняється також тим, що: - кожна петльова шахта кришки виконана зі сталевого профілю для розташування в ній верхньої частини петлі, що має форму паралелограму; - елемент регулювання виконаний у вигляді болта, що розташований у петльовій шахті на кришці, з можливістю кріплення й регулювання петлі, яка має форму паралелограму, а також регулювання зазору між основою люка та нижнім торцем рами кришки як при монтажі, так і при наступній експлуатації люка; газові підйомники виконані з забезпеченням напруги у 460 ньютон та мають у відкритому положенні кришки довжину 450 мм з можливістю підйому кришки люка та її фіксації у відкритому положенні; - отвір забезпечений знімним моноблочним замковим механізмом для відкривання і закривання кришки знімним Т-подібним ключем, для потайного кріпленнякришки; - відстань між основою люка та нижнім торцем рами кришки, що забезпечують петлі, які мають форму паралелограма, дорівнює 50 мм у відкритому положенні кришки люка; - чотирикутна рамна основа люка по всіх її торцях має декілька монтажно-технологічних отворів для фіксації люка у відповідній формі отвору підлоги; - люк має покриття з вологостійкої молоткової емалі. У результаті використання корисної моделі, що заявляється, забезпечується одержання технічного результату, який полягає в підвищенні механічної міцності, жорсткості, надійності і якості конструкції, а також підвищенні герметичності й захищеності люка "невидимка" для підлоги. Технічний результат, що досягається, як показали дані випробувань, може бути реалізований тільки взаємозалежною сукупністю всіх суттєвих ознак заявленої конструкції люка невидимка для підлоги, зазначених у формулі корисної моделі. Наявність двох блоків відкривання і закривання кришки, які розташовані по кутках основи люка, та кожен з яких включає механізм для відкривання і закривання кришки, який виконаний у вигляді петлі, що має форму паралелограма, що зв'язана жорстко з кришкою у її петльовій шахті, де розміщений елемент регулювання, а також газовий підйомник, що жорстко з'єднаний з основою та кришкою, який розташований поряд з петлею, сприяє підвищенню надійності і якості конструкції, а також зручності обслуговування. Виконання кришки люка напруженою з листової сталі, яка має сферичну форму поверхні у вигляді арки відносно горизонтальної рами кришки та виконана армованою з зовнішньої поверхні випуклими ребрами жорсткості у вигляді вигнутої арматури, яка розташована на зовнішній вигнутій поверхні кришки рядами заявленим чином, забезпечує підвищення міцнісних властивостей, жорсткості, надійності і якості конструкції люка при максимальних навантаженнях, що приводить до покращення експлуатаційних характеристик та збільшенню довговічності люка. Розташування ущільнювача або шумоізолятора по усьому периметру полиці рамної основи люка з можливістю щільного контактування з рамою кришки при її закритті, сприяє підвищенню герметичності й захищеності люка. У цілому, відмінні ознаки пристрою, що заявляється, є суттєвими й необхідними для досягнення нового технічного результату. За наявними в заявника відомостями, сукупність суттєвих ознак, що характеризують суть корисної моделі, що заявляється, не відома з рівня техніки, що дозволяє зробити висновок про відповідність корисної моделі критерію "новизна". Корисна модель, що заявляється, може бути неодноразово здійснена й виготовлена відомою в промисловості технологією з використанням відомих засобів, що дозволяє зробити висновок про її відповідність критерію "промислова придатність". Таким чином корисна модель, що заявляється, відповідає всім умовам її патентоспроможності. 2 UA 121817 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображений загальний вигляд пропонованого люка з відкритою кришкою; на Фіг. 2 - показаний фрагмент люка з одним з блоків відкривання і закривання кришки у закритому положенні кришки люка, а на Фіг. 3 - зображена зовнішня верхня поверхня кришки у закритому положенні люка. На представлених кресленнях (див. Фіг.1-3) зазначено: 1 чотирикутна рамна основа люка; 2 - опорна поверхня основи люка у вигляді полиці; 3 - кришка; 4 - рама кришки; 5 - ребра жорсткості кришки у вигляді арматури; 6 - петля, що має форму паралелограма; 7 - петльова шахта кришки; 8 - болт для регулювання; 9 - газовий підйомник; 10 - ущільнювач або шумоізолятор; 11 - отвір для ключа відкривання й підйому люка; 12 - монтажно-технологічні отвори по всіх торцях чотирикутної рамної основи люка для фіксації люка у відповідній формі отвору підлоги. Пропонований люк "невидимка" для підлоги має коробчасту форму (див.Фіг.1) та включає чотирикутну рамну основу 1 із сталевого кутника з опорною поверхнею у вигляді полиці 2, де по усьому її периметру (по всіх чотирьох сторонах основи) розташований високоякісний ущільнювач (герметизуючий матеріал) 10 або шумоізолятор з можливістю щільного контактування з кришкою 3 при її закритті. Таке розташування ущільнювача 10 забезпечує надійну герметичність люка. При цьому чотирикутна рамна основа 1 люка має розмір більший, за розмір кришки 3, щоб у закритому положенні люка кришка 3 вставлялася в рамну основу 1 з жорсткою фіксацією її положення та щільно прилягала до полиці 2 основи 1, контактуючи з ущільнювачем 10 або шумоізолятором (див. Фіг. 3). Люк забезпечений двома блоками (див. Фіг. 2) відкривання і закривання кришки 3, які розташовані по кутках основи 1 люка, та кожен з яких включає механізм для відкривання і закривання кришки, який кінематично зв'язаний з рамною основою 1 та з кришкою 3. Цей механізм виконаний у вигляді відомої петлі 6, що має форму паралелограма, яка з'єднана з нижньою частиною основи 1 та зв'язана жорстко з кришкою 3 у її петльовій шахті 7. Кожна петльова шахта 7 блоків на кришці 3 виконана зі сталевого профілю з можливістю переміщення в ній елементів петлі 6, що має форму паралелограма. Також у петльовій шахті 7 розміщений елемент регулювання у вигляді болта 8 (діаметром 10 мм) для кріплення й регулювання петлі 6, яка має форму паралелограма, а також регулювання зазору між основою 1 люка та нижнім торцем рами 4 кришки 3 як при монтажу, так і при наступній експлуатації люка. Поряд з петлею 6 у блоці розташований відомий газовий підйомник 9 [3], який жорстко з'єднаний з основою 1 та кришкою 3, має напругу у 460 ньютон та довжину 450 мм у відкритому положенні кришки 3 та допомагає у її підйомі. Крім того, газові підйомники 9 здійснюють фіксацію кришки 3 у її відкритому положенні. Кришка 3 люка виконана напруженою з листової сталі та має сферичну форму поверхні у вигляді арки відносно її горизонтальної рами 4. А з зовнішньої поверхні кришка 3 армована випуклими ребрами жорсткості 5, які виконані у вигляді вигнутої гідравлічним пресом арматури, наприклад, діаметром 10 мм, із високоякісної конструкційної високолегованої сталі, що жорстко з'єднані з вигнутою площиною кришки 3 (приварені по краях кришки 3 та посередині), та які розташовані рядами на зовнішній вигнутій поверхні кришки 3 через кожні 150-200 мм уздовж і поперек кришки з утворенням квадратівзаглиблень (див. Фіг. 3). Кількість ребер жорсткості 5 у вигляді арматури, їх рядів та розмір кроку розташування залежить від розміру люка, який може бути виконаний різного розміру та форми як квадрат або як витягнутий прямокутник, або іншої прямокутної форми. При цьому рама 4 кришки 3 виконана із сталевого кутника, що утворює ззовні об'єм кришки з бортами по периметру у вигляді "корита" для розміщення суміші під подальше облицювання оздоблювальним матеріалом. На рамі 4 кришки 3 поблизу краю посередині розташований отвір 11 круглої форми, який забезпечений, переважно, знімним моноблочним замковим механізмом для відкривання і закривання кришки 3 знімним Т-подібним ключем, для потайного кріплення кришки. Чотирикутна рамна основа 1 люка по всіх її торцях має декілька монтажнотехнологічних отворів 12 для фіксації люка у відповідній формі отвору підлоги. Відстань між основою 1 люка та нижнім торцем рами 4 кришки 3, що забезпечують петлі 6, які мають форму паралелограма, дорівнює 50 мм у відкритому положенні кришки 3 люка. Люк має покриття з вологостійкої молоткової емалі, що надійно захищає поверхню люка, яка не окиснюється, не іржавіє та стійка до механічних ушкоджень. Заявлена корисна модель здійснюється наступним чином. Пропонований люк "невидимка" для підлоги монтують у основу підлоги ще до укладання будь-якого оздоблювального матеріалу для покриття підлоги. У зібраному готовому вигляді пропонований люк коробчастої форми з чотирикутною рамною основою 1 установлюють і закріплюють у підготовлений отвір підлоги відповідної форми, за допомогою монтажно-технологічних отворів 12 та, наприклад, анкерів, відрегулювавши по глибині таким чином, щоб верхній край кришки 3 люка знаходився на одному рівні з підлогою. При цьому люк залишається зовсім невидимим. Потім проводять 3 UA 121817 U 5 10 15 20 25 30 35 40 45 50 55 60 обробку підлоговими покриттями або лицювальним матеріалом. Верхню поверхню кришки 3 у вигляді "корита", що має рельєф із квадратів-заглиблень (див. Фіг. 3), заповнюють необхідною сумішшю та облицьовують необхідним оздоблювальним матеріалом врівень з підлогою. Так як верхня поверхня кришки 3 у вигляді "корита" - має рельєф із квадратів - заглиблень (див. Фіг. 3), то зовнішня поверхня кришки 3, у яку заливають бетон або керамзитобетон, не має незаливних місць, що дозволяє безпечно, після висихання заливної маси, розмістити й наклеїти кахель або керамограніт без звисаючих країв, що на люках для підлог у принципі не припустиме. Пропонована сферична форма площини кришки 3 й наявність вигнутих ребер жорсткості 5 з арматури діаметром 10 мм, і порядок її укладання, навіть у незаповненому вигляді зовнішньої поверхні кришки 3, дозволяє мати люку максимальну пружність, стійкість і механічну міцність до прогинів і деформації, що підвищує надійність люка. В робочому закритому положенні кришка 3 опирається на всю внутрішню опорну поверхню полиці рамної основи 1 люка і знаходиться в одному рівні з зовнішньою його кромкою. Для доступу у оглядовий простір піднімають кришку 3. Для цього спочатку відкривають замковий механізм знімним Т-подібним ключем, який вставляється в отвір 11 на кришці 3. Полегшенню відкривання кришки 3 люка та її фіксації допомагають наявні у блоці газові підйомники 9 з напругою у 460 ньютон, які розташовані у блоці поряд з петлею 6, та мають довжину 450 мм у відкритому положенні кришки 3. Положення відкритої кришки 3 люка (див.Фіг.1), дозволяє мати просвіт між краєм відкритої кришки 3 і підлогою близько 25 мм, а не 10 мм або 5 мм, як у люку по прототипу, що не вимагає від майстра по заливанню підлоги бетоном дуже точної прив'язки до рівня, згідно із уже встановленим люком або іншим маяками. Підйом кришки 3 пропонованого люка здійснюється без радіусної траєкторії (на відміну від прототипу), що не вимагає від майстра по укладанню плитки на підлогу додаткових робіт, таких як підріз плитки по торцю під кутом 60°, як у люку по прототипу радіусного направлення відкривання. Завдяки наявності двох блоків відкривання і закривання кришки та використанню петель 6, що мають форму паралелограма, відстань між основою 1 люка та нижнім торцем рами 4 кришки 3, дорівнює 50 мм у відкритому положенні кришки люка, що забезпечує укладання будь-якого оздоблювального матеріалу товщиною до 20 мм, і при цьому люк залишається зовсім невидимим. А також дозволяють регулювати зазори кришки 3 люка як при монтажі, так і в наступній експлуатації, що підвищує зручність обслуговування люка. При цьому використовувані петлі, що мають форму паралелограма, дозволяють здійснювати підйом кришки 3 люка по вертикальній траєкторії з наступною зміною напрямку відкриття на радіусне. При необхідності, за допомогою болта 8, що розташований у петльовій шахті 7 блока на кришці 3, здійснюють необхідне регулювання петель 6, які мають форму паралелограма, а також регулювання зазору між основою 1 люка та нижнім торцом рами 4 кришки 3 як при монтажу, так і при наступній експлуатації люка. Для закриття люка вчиняють зворотним засобом: кришку 3 опускають в рамну основу 1 люка та закривають замковий механізм, що розташований в отворі 11, знімним Т-подібним ключем. Так як рама 4 кришки 3, що має сферичну поверхню, виконана плоскою, а, отже, при закритті, кришка 3 люка щільно придавлює ущільнювач або шумоізолятор 10, розташований по всьому периметру полиці 2 рамної основи 1 люка, що забезпечує надійну герметичність люка та виключає потрапляння у нішу вологи, пилу або шуму. Пропонований люк "невидимка" для підлоги з підвищеною механічною міцністю та надійністю витримує великі навантаження, по ньому зовсім спокійно можна ходити, а наявність двох блоків відкривання і закривання кришки з петлею, що має форму паралелограма, та газовим підйомником, сприяє підвищенню зручності використання й обслуговування, особливо при оздоблюванні поверхні люка. У порівнянні із прототипом, у пропонованому люку невидимка для підлоги суттєво підвищується механічна міцність, жорсткість, надійність і якість конструкції, а також герметичність й захищеність люка. Таким чином, заявлена конструкція люка "невидимка" для підлоги при використанні дозволяє поліпшити експлуатаційні характеристики та зручність експлуатації. По даній корисній моделі виготовлені декілька дослідних зразків, які пройшли випробування, що підтвердили працездатність заявленої конструкції люка "невидимка" для підлоги і одержання очікуваних технічного результату та позитивного ефекту. Запропонований люк "невидимка" для підлоги з поліпшеними експлуатаційними характеристиками і споживчими властивостями може знайти широке застосування у будь-яких житлових і промислових приміщеннях для скритого доступу в підвальні приміщення або до комунікацій, розташованих нижче рівня підлоги, Джерела інформації: 1. http://www.euroluki.com.ua/ru/napolnye-lyuki/model-power-metallicheskij-s-pnevmopruzhinami 4 UA 121817 U 2. Патент України №114201 на корисну модель, заявл.22.12.2016, опубл. 27.02.2017, бюл.№4/2017 (прототип). 3. www. aurora-auto.com. 5 10 15 20 25 30 35 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Люк-невидимка для підлоги, що має коробчасту форму, включає чотирикутну рамну основу із сталевого кутника з опорною поверхнею у вигляді полиці, що контактує з кришкою, яка має ребра жорсткості і отвір з замковим механізмом для її відкривання і закривання знімним ключем, при цьому рама кришки виконана із сталевого кутника, що утворює ззовні об'єм кришки з бортами по периметру у вигляді "корита" для розміщення суміші під подальше облицювання оздоблювальним матеріалом та ще люк має ущільнювач, що розміщений між основою та каркасом кришки, який відрізняється тим, що люк забезпечений двома блоками відкривання і закривання кришки, які розташовані по кутках основи люка, та кожен з яких включає механізм для відкривання і закривання кришки, який виконаний у вигляді петлі, що має форму паралелограма, яка з'єднана з нижньою частиною основи та зв'язана жорстко з кришкою у її петльовій шахті, де розміщений елемент регулювання, а також газовий підйомник, що жорстко з'єднаний з рамною основою та кришкою, який розташований поряд з петлею, кришка люка виконана напруженою з листової сталі, має сферичну форму поверхні у вигляді арки відносно горизонтальної рами кришки та виконана армованою з зовнішньої поверхні випуклими ребрами жорсткості, які жорстко з'єднані зі сферичною площиною кришки та виконані у вигляді вигнутої арматури діаметром 10 мм із високоякісної конструкційної високолегованої сталі, та які розташовані на зовнішній вигнутій поверхні кришки рядами через кожні 150-200 мм уздовж і поперек кришки з утворенням квадратів-заглиблень, а ущільнювач або шумоізолятор розташований по усьому периметру полиці рамної основи люка з можливістю щільного контактування з рамою кришки при її закритті. 2. Люк за п. 1, який відрізняється тим, що кожна петльова шахта кришки виконана зі сталевого профілю для розташування в ній верхньої частини петлі, що має форму паралелограма. 3. Люк за п. 1, який відрізняється тим, що елемент регулювання виконаний у вигляді болта, що розташований у петльовій шахті на кришці, з можливістю кріплення й регулювання петлі, яка має форму паралелограма, а також регулювання зазору між основою люка та нижнім торцом рами кришки як при монтажу, так і при наступній експлуатації люка. 4. Люк за п. 1, який відрізняється тим, що газові підйомники виконані з забезпеченням напруги у 460 ньютон та мають у відкритому положенні кришки довжину 450 мм з можливістю підйому кришки люка та її фіксації у відкритому положенні. 5. Люк за п. 1, який відрізняється тим, що отвір забезпечений знімним моноблочним замковим механізмом для відкривання і закривання кришки знімним Т-подібним ключем, для потайного кріплення кришки. 6. Люк за п. 1, який відрізняється тим, що відстань між основою люка та нижнім торцем рами кришки, що забезпечують петлі, які мають форму паралелограма, дорівнює 50 мм у відкритому положенні кришки люка. 7. Люк за п. 1, який відрізняється тим, що чотирикутна рамна основа люка по всіх її торцях має декілька монтажно-технологічних отворів для фіксації люка у відповідній формі отвору підлоги. 8. Люк за п. 1, який відрізняється тим, що люк має покриття з вологостійкої молоткової емалі. 5 UA 121817 U 6 UA 121817 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
