Вентиль, зокрема для нагрівника
Формула / Реферат

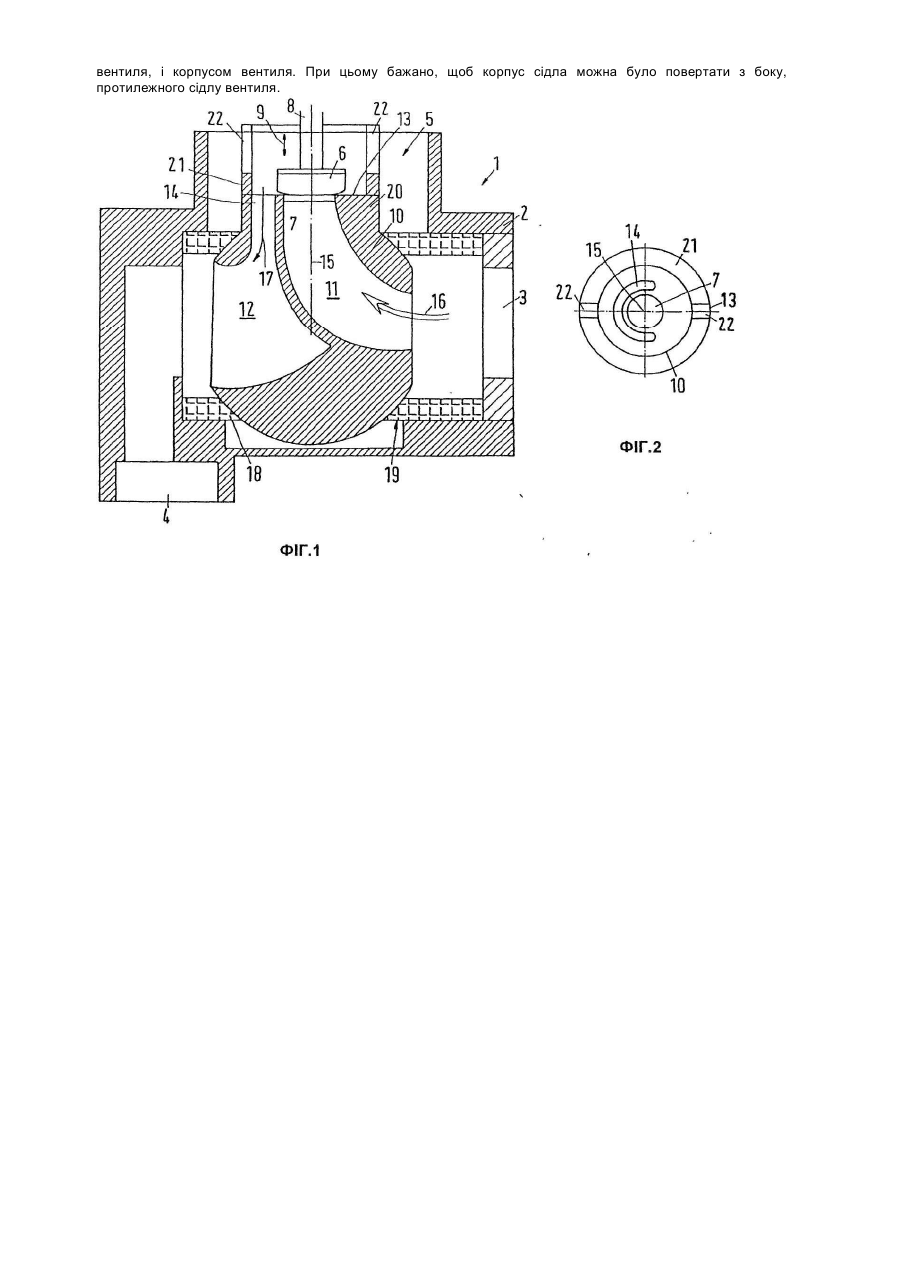

1. Вентиль, зокрема для нагрівника, з корпусом, який має вхідне з'єднання і вихідне з'єднання, а між вхідним з'єднанням і вихідним з'єднанням має запірний орган з вентильним елементом і сідлом вентиля, який відрізняється тим, що встановлений у корпусі (2) вентиля корпус (10) сідла має вхідний канал (11), одному кінцю якого відповідає сідло (7) вентиля, і має вихідний канал (12), причому положення корпусу (10) сідла у корпусі (2) вентиля можна повертанням змінювати між двома позиціями: у першій позиції вхідний канал (11) з'єднується з вхідним з'єднанням (3) і вихідний канал (12) з'єднується з вихідним з'єднанням (4), а у другій позиції вхідний канал (11) з'єднується з вихідним з'єднанням (4) і вихідний канал (12) з'єднується з вхідним з'єднанням (3).
2. Вентиль за п. 1, який відрізняється тим, що один кінець вхідного каналу (11) утворює сідло (7) вентиля.
3. Вентиль за п. 1 або п. 2, який відрізняється тим, що корпус (10) сідла має здатність повертатись навколо центральної осі (15) сідла (7) вентиля без зміни положення сідла (7) вентиля.
4. Вентиль за п. 3, який відрізняється тим, що сідло (7) вентиля є округлим.
5. Вентиль за будь-яким з пп. 1 - 4, який відрізняється тим, що вихідний канал (12) має горловину (14) у поверхні (13) корпусу (10) сідла, у якій також встановлене сідло (7) вентиля.
6. Вентиль за п. 5, який відрізняється тим, що горловина (14) частково огинає периметр сідла (7) вентиля.
7. Вентиль за будь-яким з пп. 1-6, який відрізняється тим, що щонайменше опорна поверхня корпусу (10) сідла має кулеподібну форму.
8. Вентиль за п. 7, який відрізняється тим, що ця кулеподібна частина корпусу має циліндричне подовження (20), яке включає торець (13) сідла (7) вентиля і горловину (14).
9. Вентиль за п. 7 або п. 8, який відрізняється тим, що ця кулеподібна частина корпусу має засіб (22) передачі обертального моменту.
10. Вентиль за п. 9, який відрізняється тим, що засіб (22) передачі обертального моменту виконаний у вигляді порожнистого циліндра (21) з щонайменше одним аксіальним прорізом (22).
11. Вентиль за п. 10, який відрізняється тим, що як сідло (7) вентиля, так і горловина (14) розміщені радіально усередині порожнистого циліндра (21).
12. Вентиль за будь-яким з пп. 1 - 11, який відрізняється тим, що корпус (10) сідла встановлений у корпусі (2) вентиля на двох кільцевих ущільненнях (18, 19).
Додаткова інформація
Назва патенту англійськоюValve, in particular for heater
Назва патенту російськоюВентиль, в частности для нагревателя
МПК / Мітки
МПК: F16K 27/02
Мітки: нагрівника, вентиль, зокрема
