Кутовий профільний елемент для герметизації покриття керамічною плиткою

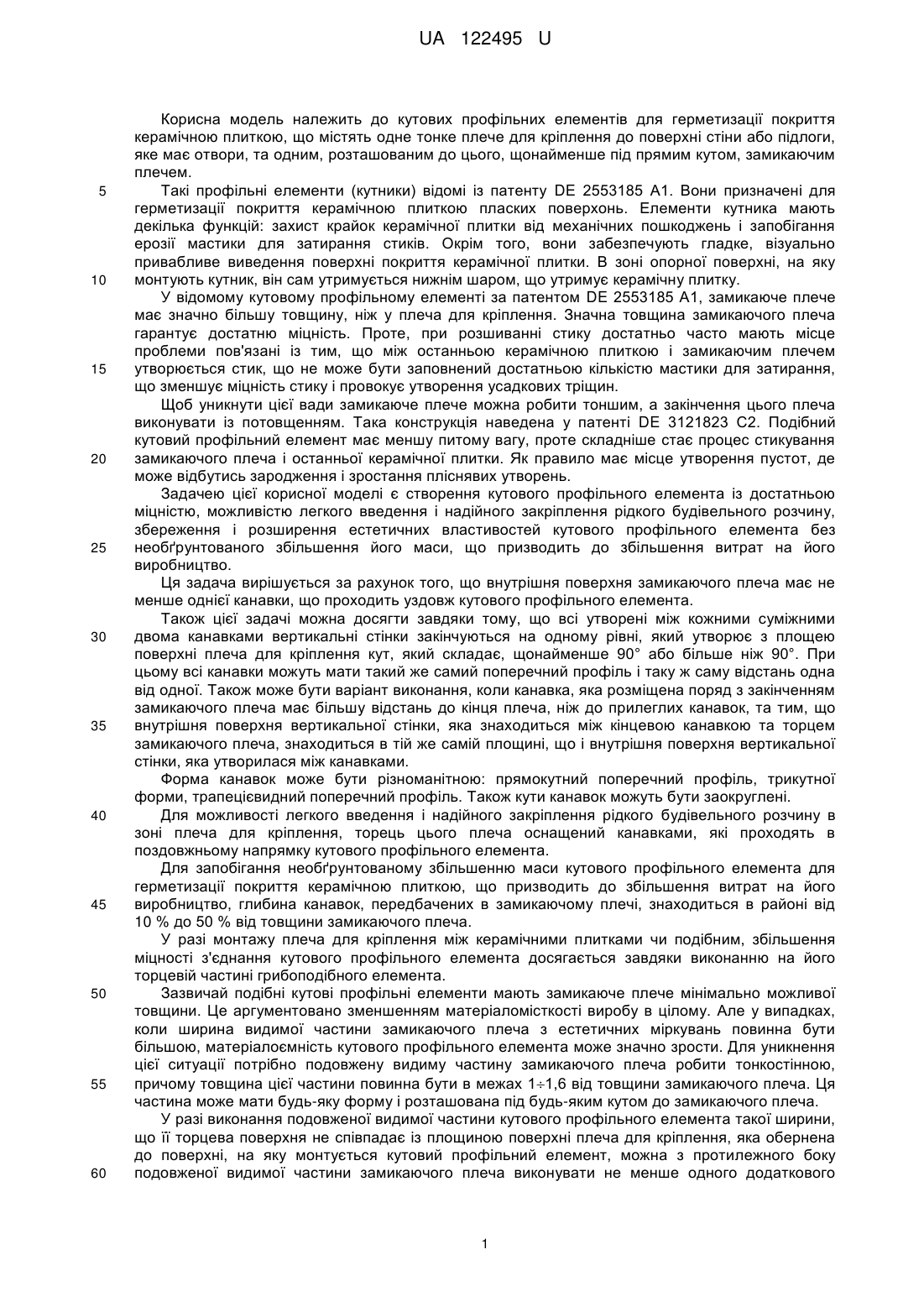

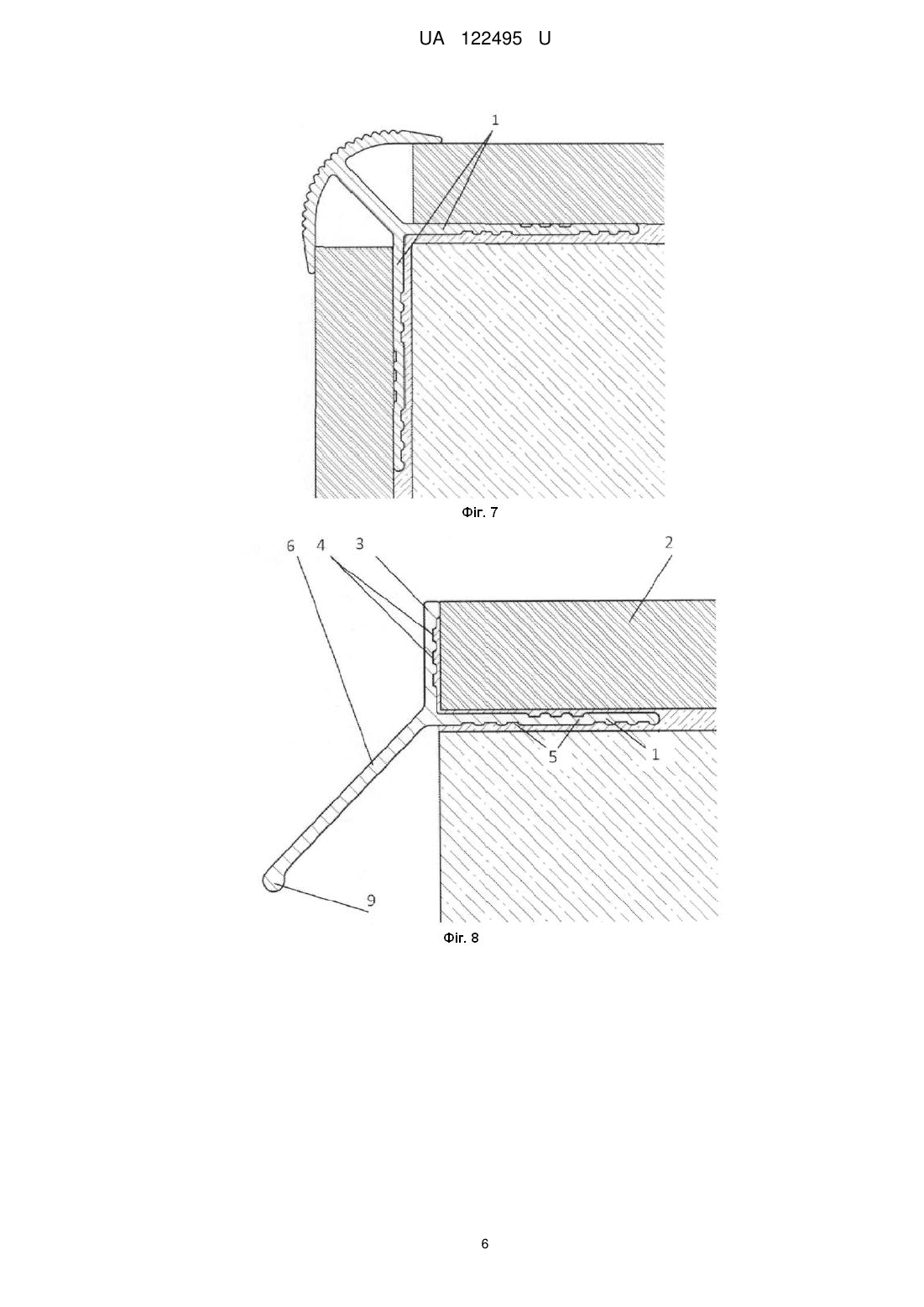

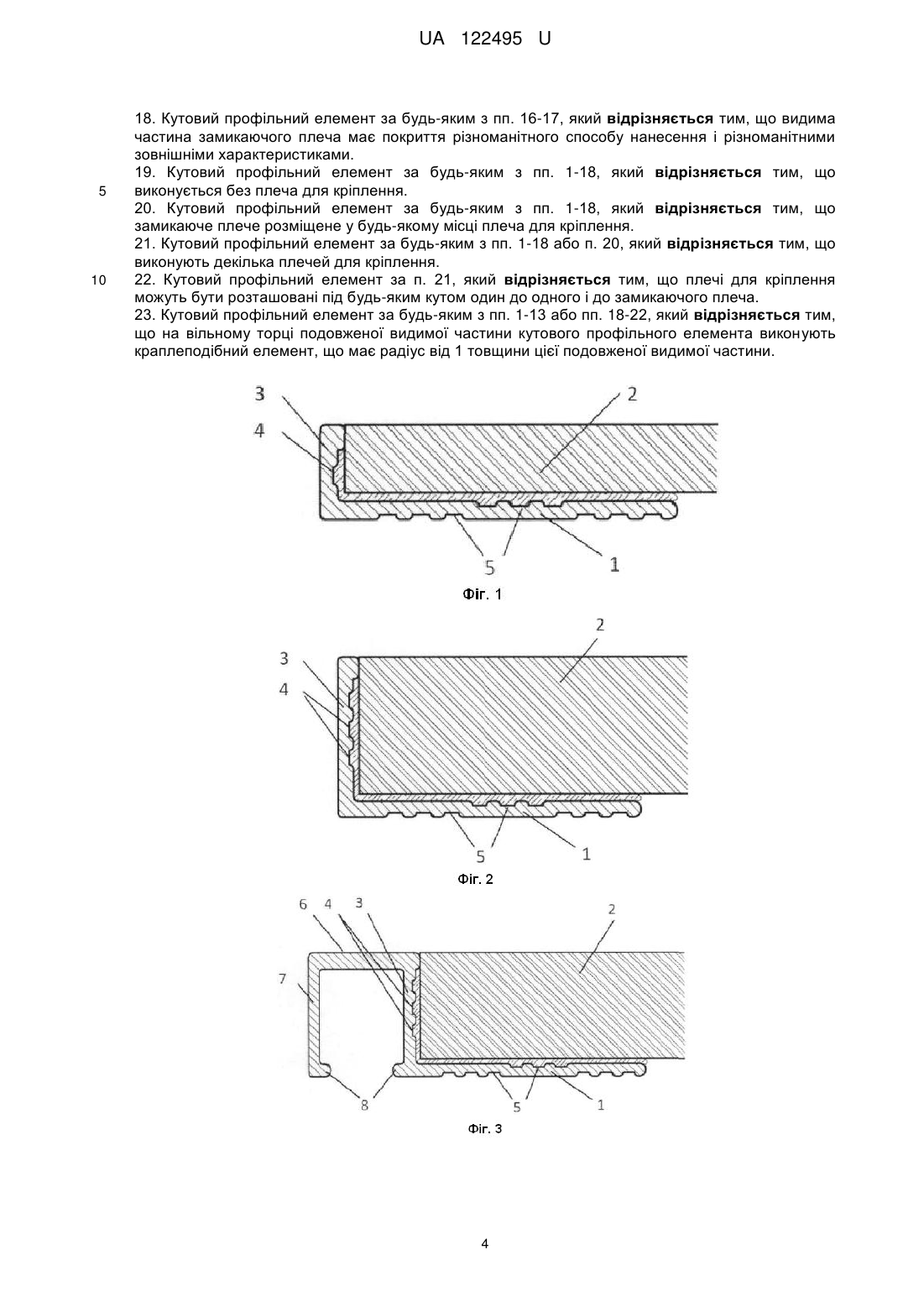

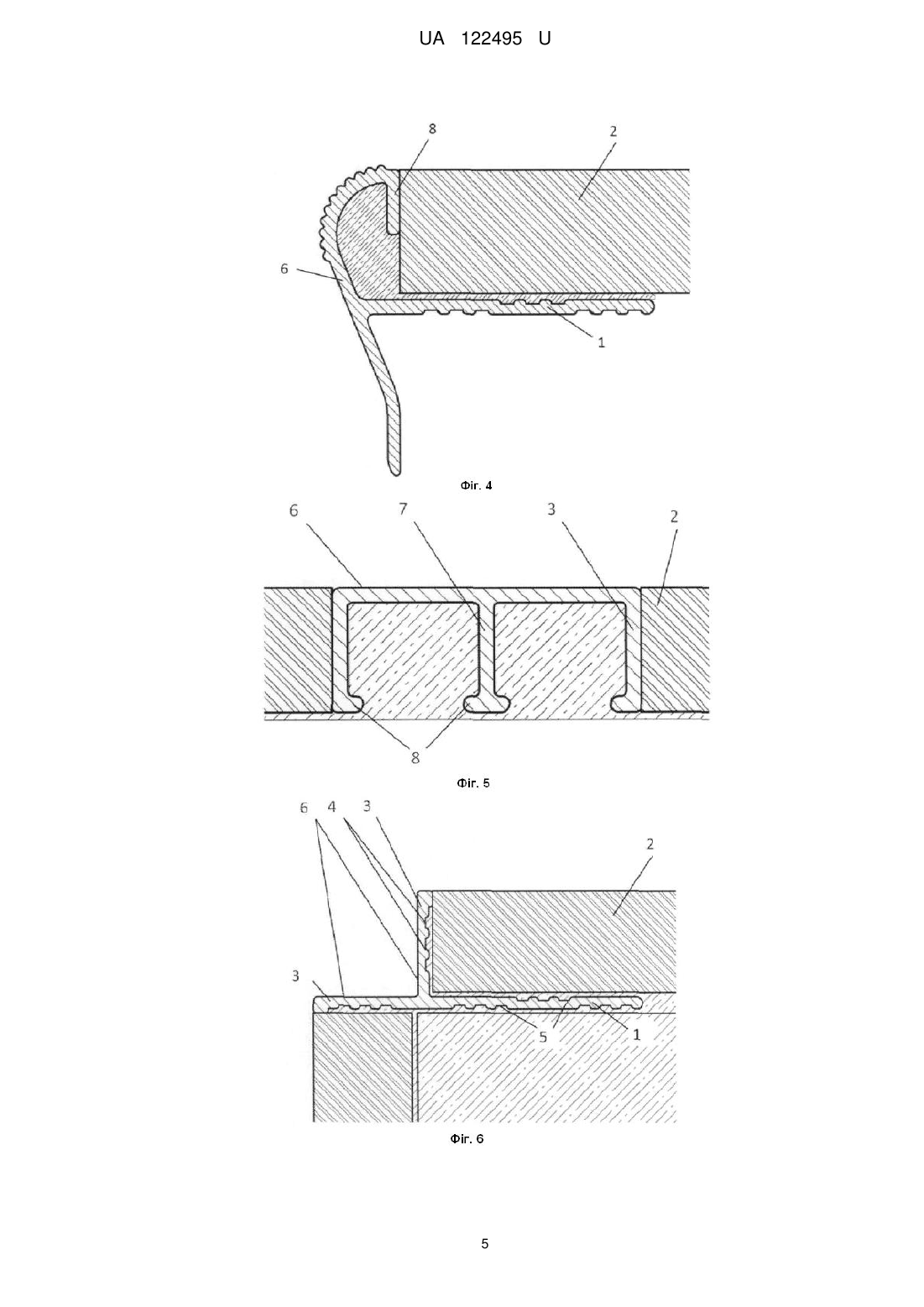

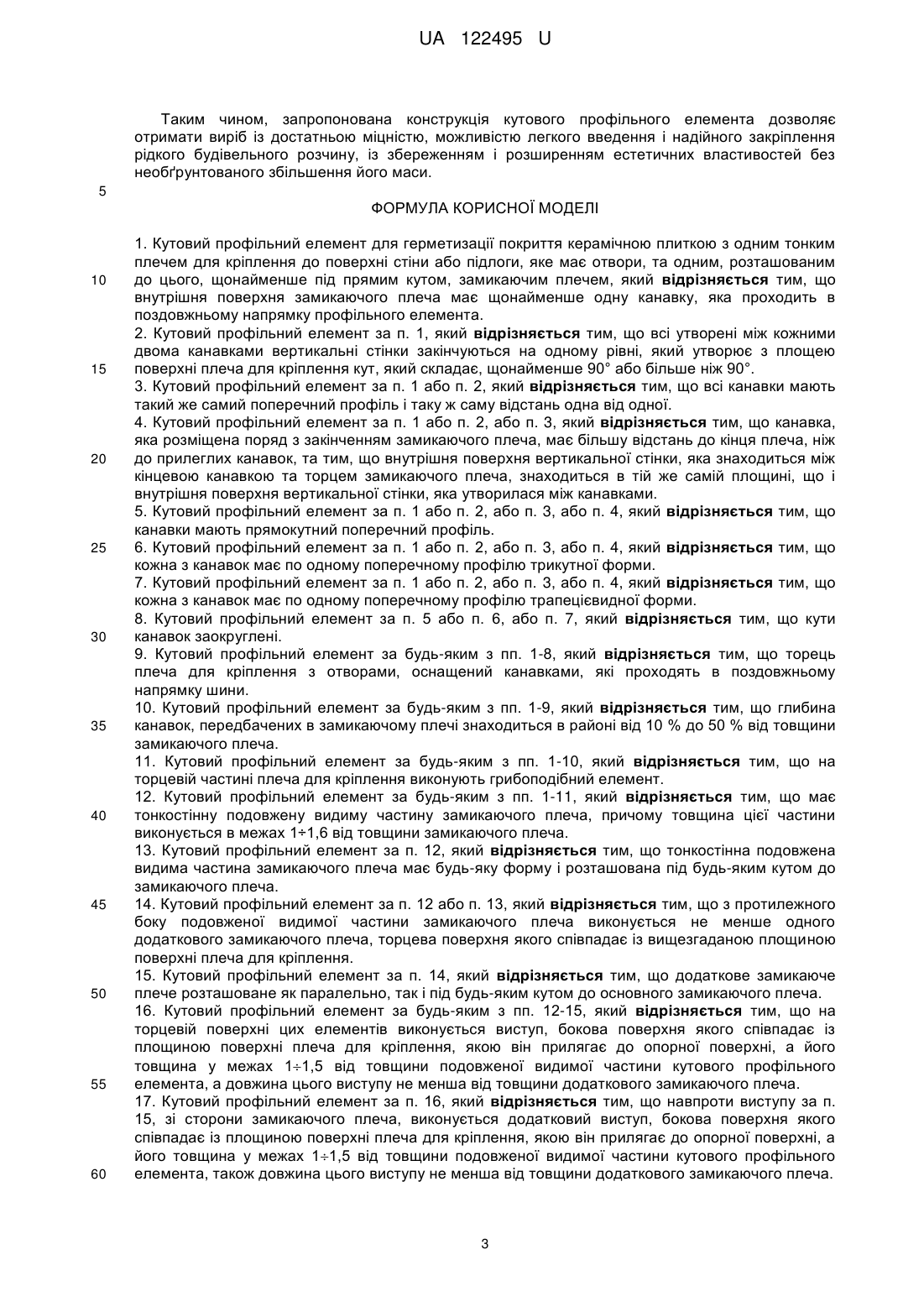

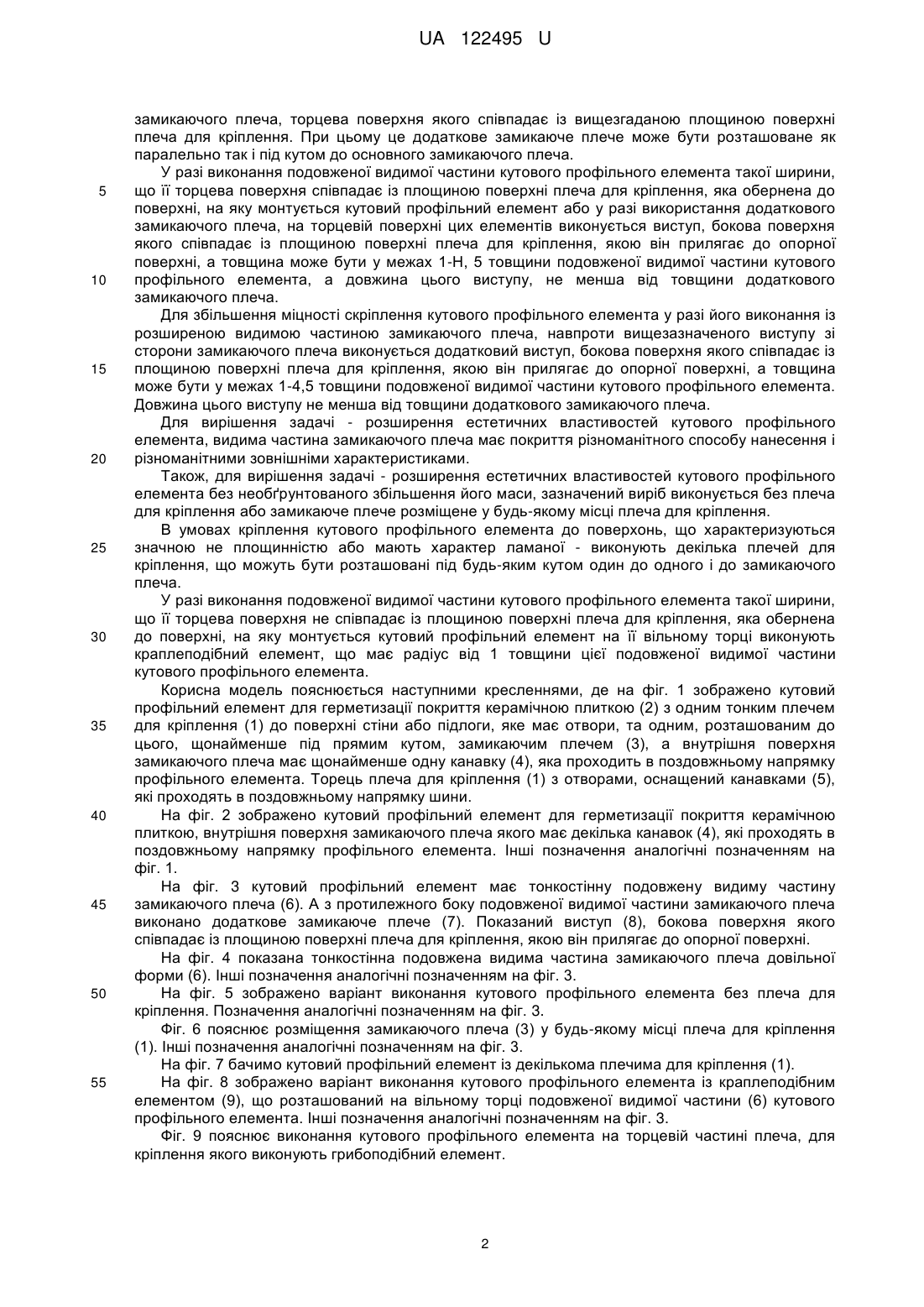

Реферат: UA 122495 U UA 122495 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кутових профільних елементів для герметизації покриття керамічною плиткою, що містять одне тонке плече для кріплення до поверхні стіни або підлоги, яке має отвори, та одним, розташованим до цього, щонайменше під прямим кутом, замикаючим плечем. Такі профільні елементи (кутники) відомі із патенту DE 2553185 А1. Вони призначені для герметизації покриття керамічною плиткою пласких поверхонь. Елементи кутника мають декілька функцій: захист крайок керамічної плитки від механічних пошкоджень і запобігання ерозії мастики для затирання стиків. Окрім того, вони забезпечують гладке, візуально привабливе виведення поверхні покриття керамічної плитки. В зоні опорної поверхні, на яку монтують кутник, він сам утримується нижнім шаром, що утримує керамічну плитку. У відомому кутовому профільному елементі за патентом DE 2553185 А1, замикаюче плече має значно більшу товщину, ніж у плеча для кріплення. Значна товщина замикаючого плеча гарантує достатню міцність. Проте, при розшиванні стику достатньо часто мають місце проблеми пов'язані із тим, що між останньою керамічною плиткою і замикаючим плечем утворюється стик, що не може бути заповнений достатньою кількістю мастики для затирання, що зменшує міцність стику і провокує утворення усадкових тріщин. Щоб уникнути цієї вади замикаюче плече можна робити тоншим, а закінчення цього плеча виконувати із потовщенням. Така конструкція наведена у патенті DE 3121823 С2. Подібний кутовий профільний елемент має меншу питому вагу, проте складніше стає процес стикування замикаючого плеча і останньої керамічної плитки. Як правило має місце утворення пустот, де може відбутись зародження і зростання пліснявих утворень. Задачею цієї корисної моделі є створення кутового профільного елемента із достатньою міцністю, можливістю легкого введення і надійного закріплення рідкого будівельного розчину, збереження і розширення естетичних властивостей кутового профільного елемента без необґрунтованого збільшення його маси, що призводить до збільшення витрат на його виробництво. Ця задача вирішується за рахунок того, що внутрішня поверхня замикаючого плеча має не менше однієї канавки, що проходить уздовж кутового профільного елемента. Також цієї задачі можна досягти завдяки тому, що всі утворені між кожними суміжними двома канавками вертикальні стінки закінчуються на одному рівні, який утворює з площею поверхні плеча для кріплення кут, який складає, щонайменше 90° або більше ніж 90°. При цьому всі канавки можуть мати такий же самий поперечний профіль і таку ж саму відстань одна від одної. Також може бути варіант виконання, коли канавка, яка розміщена поряд з закінченням замикаючого плеча має більшу відстань до кінця плеча, ніж до прилеглих канавок, та тим, що внутрішня поверхня вертикальної стінки, яка знаходиться між кінцевою канавкою та торцем замикаючого плеча, знаходиться в тій же самій площині, що і внутрішня поверхня вертикальної стінки, яка утворилася між канавками. Форма канавок може бути різноманітною: прямокутний поперечний профіль, трикутної форми, трапецієвидний поперечний профіль. Також кути канавок можуть бути заокруглені. Для можливості легкого введення і надійного закріплення рідкого будівельного розчину в зоні плеча для кріплення, торець цього плеча оснащений канавками, які проходять в поздовжньому напрямку кутового профільного елемента. Для запобігання необґрунтованому збільшенню маси кутового профільного елемента для герметизації покриття керамічною плиткою, що призводить до збільшення витрат на його виробництво, глибина канавок, передбачених в замикаючому плечі, знаходиться в районі від 10 % до 50 % від товщини замикаючого плеча. У разі монтажу плеча для кріплення між керамічними плитками чи подібним, збільшення міцності з'єднання кутового профільного елемента досягається завдяки виконанню на його торцевій частині грибоподібного елемента. Зазвичай подібні кутові профільні елементи мають замикаюче плече мінімально можливої товщини. Це аргументовано зменшенням матеріаломісткості виробу в цілому. Але у випадках, коли ширина видимої частини замикаючого плеча з естетичних міркувань повинна бути більшою, матеріалоємність кутового профільного елемента може значно зрости. Для уникнення цієї ситуації потрібно подовжену видиму частину замикаючого плеча робити тонкостінною, причому товщина цієї частини повинна бути в межах 11,6 від товщини замикаючого плеча. Ця частина може мати будь-яку форму і розташована під будь-яким кутом до замикаючого плеча. У разі виконання подовженої видимої частини кутового профільного елемента такої ширини, що її торцева поверхня не співпадає із площиною поверхні плеча для кріплення, яка обернена до поверхні, на яку монтується кутовий профільний елемент, можна з протилежного боку подовженої видимої частини замикаючого плеча виконувати не менше одного додаткового 1 UA 122495 U 5 10 15 20 25 30 35 40 45 50 55 замикаючого плеча, торцева поверхня якого співпадає із вищезгаданою площиною поверхні плеча для кріплення. При цьому це додаткове замикаюче плече може бути розташоване як паралельно так і під кутом до основного замикаючого плеча. У разі виконання подовженої видимої частини кутового профільного елемента такої ширини, що її торцева поверхня співпадає із площиною поверхні плеча для кріплення, яка обернена до поверхні, на яку монтується кутовий профільний елемент або у разі використання додаткового замикаючого плеча, на торцевій поверхні цих елементів виконується виступ, бокова поверхня якого співпадає із площиною поверхні плеча для кріплення, якою він прилягає до опорної поверхні, а товщина може бути у межах 1-Н, 5 товщини подовженої видимої частини кутового профільного елемента, а довжина цього виступу, не менша від товщини додаткового замикаючого плеча. Для збільшення міцності скріплення кутового профільного елемента у разі його виконання із розширеною видимою частиною замикаючого плеча, навпроти вищезазначеного виступу зі сторони замикаючого плеча виконується додатковий виступ, бокова поверхня якого співпадає із площиною поверхні плеча для кріплення, якою він прилягає до опорної поверхні, а товщина може бути у межах 1-4,5 товщини подовженої видимої частини кутового профільного елемента. Довжина цього виступу не менша від товщини додаткового замикаючого плеча. Для вирішення задачі - розширення естетичних властивостей кутового профільного елемента, видима частина замикаючого плеча має покриття різноманітного способу нанесення і різноманітними зовнішніми характеристиками. Також, для вирішення задачі - розширення естетичних властивостей кутового профільного елемента без необґрунтованого збільшення його маси, зазначений виріб виконується без плеча для кріплення або замикаюче плече розміщене у будь-якому місці плеча для кріплення. В умовах кріплення кутового профільного елемента до поверхонь, що характеризуються значною не площинністю або мають характер ламаної - виконують декілька плечей для кріплення, що можуть бути розташовані під будь-яким кутом один до одного і до замикаючого плеча. У разі виконання подовженої видимої частини кутового профільного елемента такої ширини, що її торцева поверхня не співпадає із площиною поверхні плеча для кріплення, яка обернена до поверхні, на яку монтується кутовий профільний елемент на її вільному торці виконують краплеподібний елемент, що має радіус від 1 товщини цієї подовженої видимої частини кутового профільного елемента. Корисна модель пояснюється наступними кресленнями, де на фіг. 1 зображено кутовий профільний елемент для герметизації покриття керамічною плиткою (2) з одним тонким плечем для кріплення (1) до поверхні стіни або підлоги, яке має отвори, та одним, розташованим до цього, щонайменше під прямим кутом, замикаючим плечем (3), а внутрішня поверхня замикаючого плеча має щонайменше одну канавку (4), яка проходить в поздовжньому напрямку профільного елемента. Торець плеча для кріплення (1) з отворами, оснащений канавками (5), які проходять в поздовжньому напрямку шини. На фіг. 2 зображено кутовий профільний елемент для герметизації покриття керамічною плиткою, внутрішня поверхня замикаючого плеча якого має декілька канавок (4), які проходять в поздовжньому напрямку профільного елемента. Інші позначення аналогічні позначенням на фіг. 1. На фіг. 3 кутовий профільний елемент має тонкостінну подовжену видиму частину замикаючого плеча (6). А з протилежного боку подовженої видимої частини замикаючого плеча виконано додаткове замикаюче плече (7). Показаний виступ (8), бокова поверхня якого співпадає із площиною поверхні плеча для кріплення, якою він прилягає до опорної поверхні. На фіг. 4 показана тонкостінна подовжена видима частина замикаючого плеча довільної форми (6). Інші позначення аналогічні позначенням на фіг. 3. На фіг. 5 зображено варіант виконання кутового профільного елемента без плеча для кріплення. Позначення аналогічні позначенням на фіг. 3. Фіг. 6 пояснює розміщення замикаючого плеча (3) у будь-якому місці плеча для кріплення (1). Інші позначення аналогічні позначенням на фіг. 3. На фіг. 7 бачимо кутовий профільний елемент із декількома плечима для кріплення (1). На фіг. 8 зображено варіант виконання кутового профільного елемента із краплеподібним елементом (9), що розташований на вільному торці подовженої видимої частини (6) кутового профільного елемента. Інші позначення аналогічні позначенням на фіг. 3. Фіг. 9 пояснює виконання кутового профільного елемента на торцевій частині плеча, для кріплення якого виконують грибоподібний елемент. 2 UA 122495 U Таким чином, запропонована конструкція кутового профільного елемента дозволяє отримати виріб із достатньою міцністю, можливістю легкого введення і надійного закріплення рідкого будівельного розчину, із збереженням і розширенням естетичних властивостей без необґрунтованого збільшення його маси. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 55 60 1. Кутовий профільний елемент для герметизації покриття керамічною плиткою з одним тонким плечем для кріплення до поверхні стіни або підлоги, яке має отвори, та одним, розташованим до цього, щонайменше під прямим кутом, замикаючим плечем, який відрізняється тим, що внутрішня поверхня замикаючого плеча має щонайменше одну канавку, яка проходить в поздовжньому напрямку профільного елемента. 2. Кутовий профільний елемент за п. 1, який відрізняється тим, що всі утворені між кожними двома канавками вертикальні стінки закінчуються на одному рівні, який утворює з площею поверхні плеча для кріплення кут, який складає, щонайменше 90° або більше ніж 90°. 3. Кутовий профільний елемент за п. 1 або п. 2, який відрізняється тим, що всі канавки мають такий же самий поперечний профіль і таку ж саму відстань одна від одної. 4. Кутовий профільний елемент за п. 1 або п. 2, або п. 3, який відрізняється тим, що канавка, яка розміщена поряд з закінченням замикаючого плеча, має більшу відстань до кінця плеча, ніж до прилеглих канавок, та тим, що внутрішня поверхня вертикальної стінки, яка знаходиться між кінцевою канавкою та торцем замикаючого плеча, знаходиться в тій же самій площині, що і внутрішня поверхня вертикальної стінки, яка утворилася між канавками. 5. Кутовий профільний елемент за п. 1 або п. 2, або п. 3, або п. 4, який відрізняється тим, що канавки мають прямокутний поперечний профіль. 6. Кутовий профільний елемент за п. 1 або п. 2, або п. 3, або п. 4, який відрізняється тим, що кожна з канавок має по одному поперечному профілю трикутної форми. 7. Кутовий профільний елемент за п. 1 або п. 2, або п. 3, або п. 4, який відрізняється тим, що кожна з канавок має по одному поперечному профілю трапецієвидної форми. 8. Кутовий профільний елемент за п. 5 або п. 6, або п. 7, який відрізняється тим, що кути канавок заокруглені. 9. Кутовий профільний елемент за будь-яким з пп. 1-8, який відрізняється тим, що торець плеча для кріплення з отворами, оснащений канавками, які проходять в поздовжньому напрямку шини. 10. Кутовий профільний елемент за будь-яким з пп. 1-9, який відрізняється тим, що глибина канавок, передбачених в замикаючому плечі знаходиться в районі від 10 % до 50 % від товщини замикаючого плеча. 11. Кутовий профільний елемент за будь-яким з пп. 1-10, який відрізняється тим, що на торцевій частині плеча для кріплення виконують грибоподібний елемент. 12. Кутовий профільний елемент за будь-яким з пп. 1-11, який відрізняється тим, що має тонкостінну подовжену видиму частину замикаючого плеча, причому товщина цієї частини виконується в межах 1÷1,6 від товщини замикаючого плеча. 13. Кутовий профільний елемент за п. 12, який відрізняється тим, що тонкостінна подовжена видима частина замикаючого плеча має будь-яку форму і розташована під будь-яким кутом до замикаючого плеча. 14. Кутовий профільний елемент за п. 12 або п. 13, який відрізняється тим, що з протилежного боку подовженої видимої частини замикаючого плеча виконується не менше одного додаткового замикаючого плеча, торцева поверхня якого співпадає із вищезгаданою площиною поверхні плеча для кріплення. 15. Кутовий профільний елемент за п. 14, який відрізняється тим, що додаткове замикаюче плече розташоване як паралельно, так і під будь-яким кутом до основного замикаючого плеча. 16. Кутовий профільний елемент за будь-яким з пп. 12-15, який відрізняється тим, що на торцевій поверхні цих елементів виконується виступ, бокова поверхня якого співпадає із площиною поверхні плеча для кріплення, якою він прилягає до опорної поверхні, а його товщина у межах 11,5 від товщини подовженої видимої частини кутового профільного елемента, а довжина цього виступу не менша від товщини додаткового замикаючого плеча. 17. Кутовий профільний елемент за п. 16, який відрізняється тим, що навпроти виступу за п. 15, зі сторони замикаючого плеча, виконується додатковий виступ, бокова поверхня якого співпадає із площиною поверхні плеча для кріплення, якою він прилягає до опорної поверхні, а його товщина у межах 11,5 від товщини подовженої видимої частини кутового профільного елемента, також довжина цього виступу не менша від товщини додаткового замикаючого плеча. 3 UA 122495 U 5 10 18. Кутовий профільний елемент за будь-яким з пп. 16-17, який відрізняється тим, що видима частина замикаючого плеча має покриття різноманітного способу нанесення і різноманітними зовнішніми характеристиками. 19. Кутовий профільний елемент за будь-яким з пп. 1-18, який відрізняється тим, що виконується без плеча для кріплення. 20. Кутовий профільний елемент за будь-яким з пп. 1-18, який відрізняється тим, що замикаюче плече розміщене у будь-якому місці плеча для кріплення. 21. Кутовий профільний елемент за будь-яким з пп. 1-18 або п. 20, який відрізняється тим, що виконують декілька плечей для кріплення. 22. Кутовий профільний елемент за п. 21, який відрізняється тим, що плечі для кріплення можуть бути розташовані під будь-яким кутом один до одного і до замикаючого плеча. 23. Кутовий профільний елемент за будь-яким з пп. 1-13 або пп. 18-22, який відрізняється тим, що на вільному торці подовженої видимої частини кутового профільного елемента виконують краплеподібний елемент, що має радіус від 1 товщини цієї подовженої видимої частини. 4 UA 122495 U 5 UA 122495 U 6 UA 122495 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
