Ролик стрічкового конвеєра

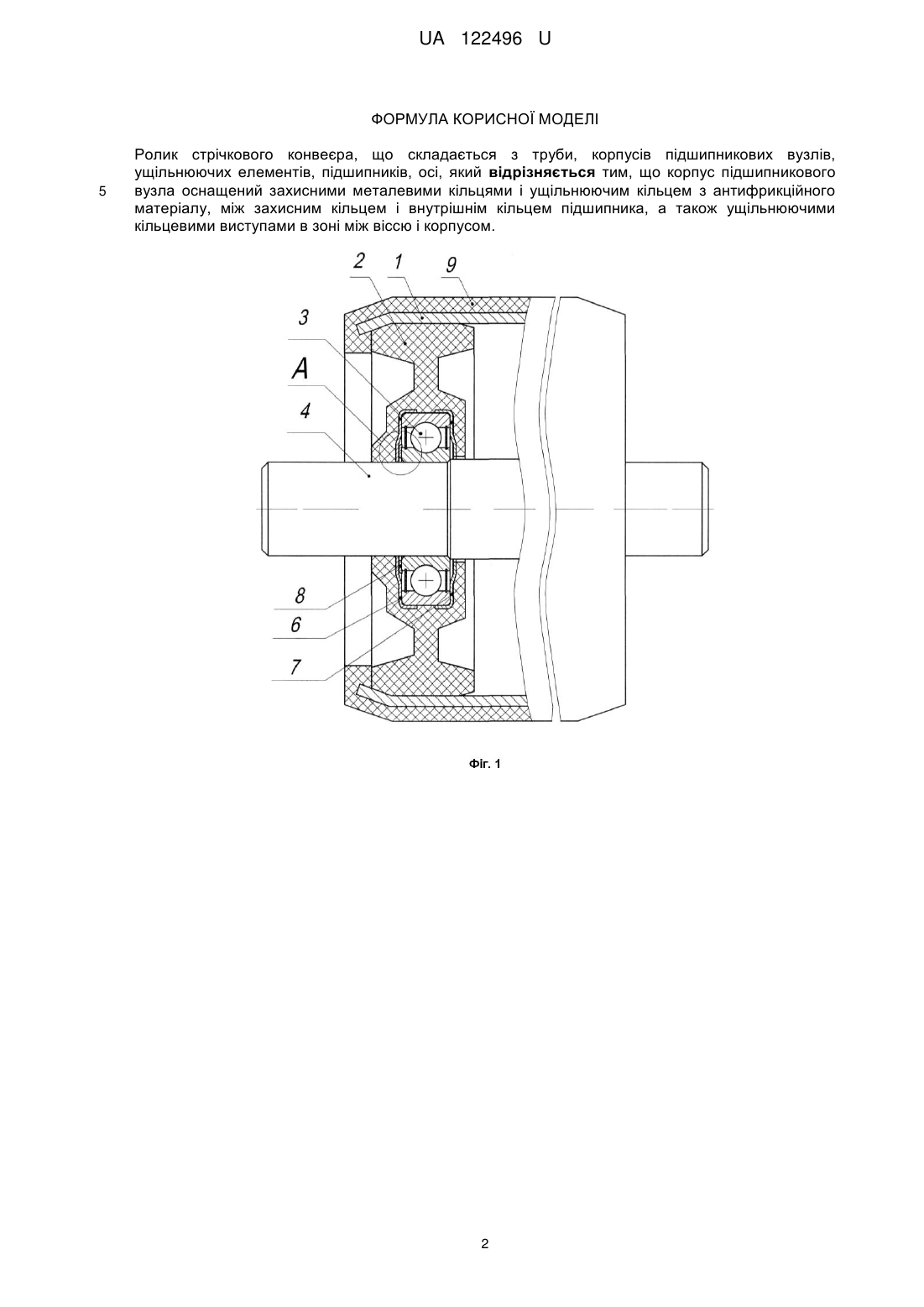

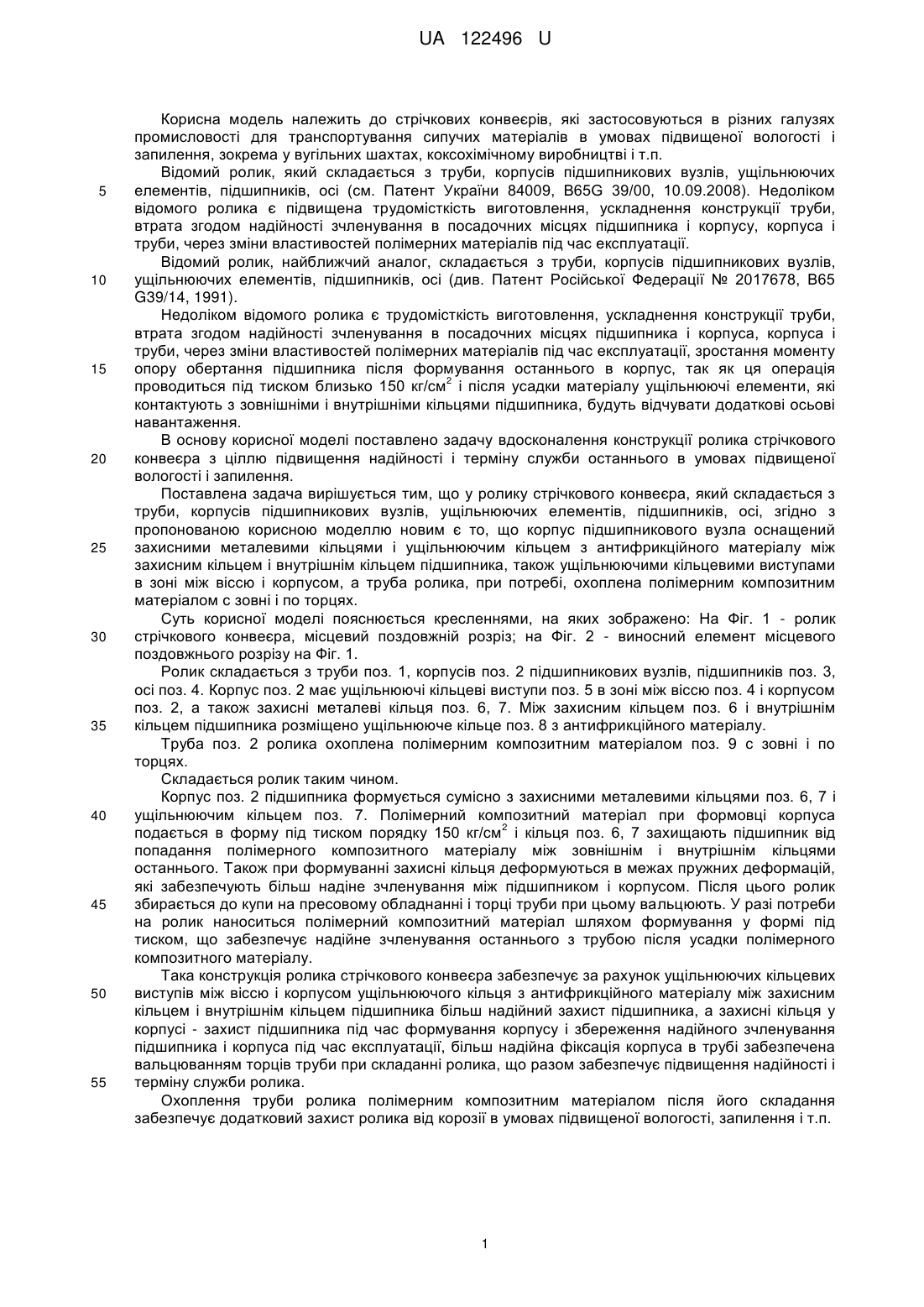

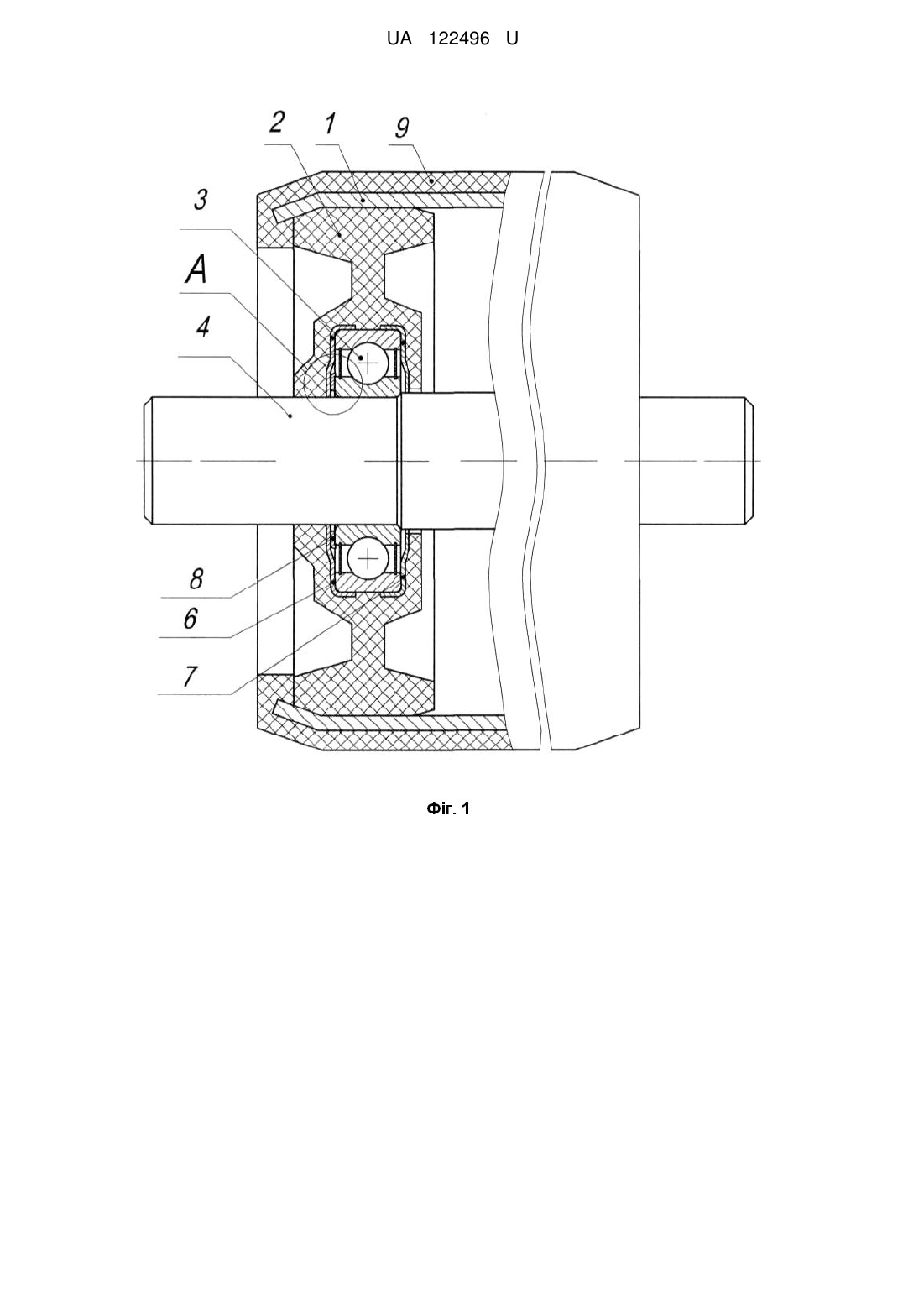

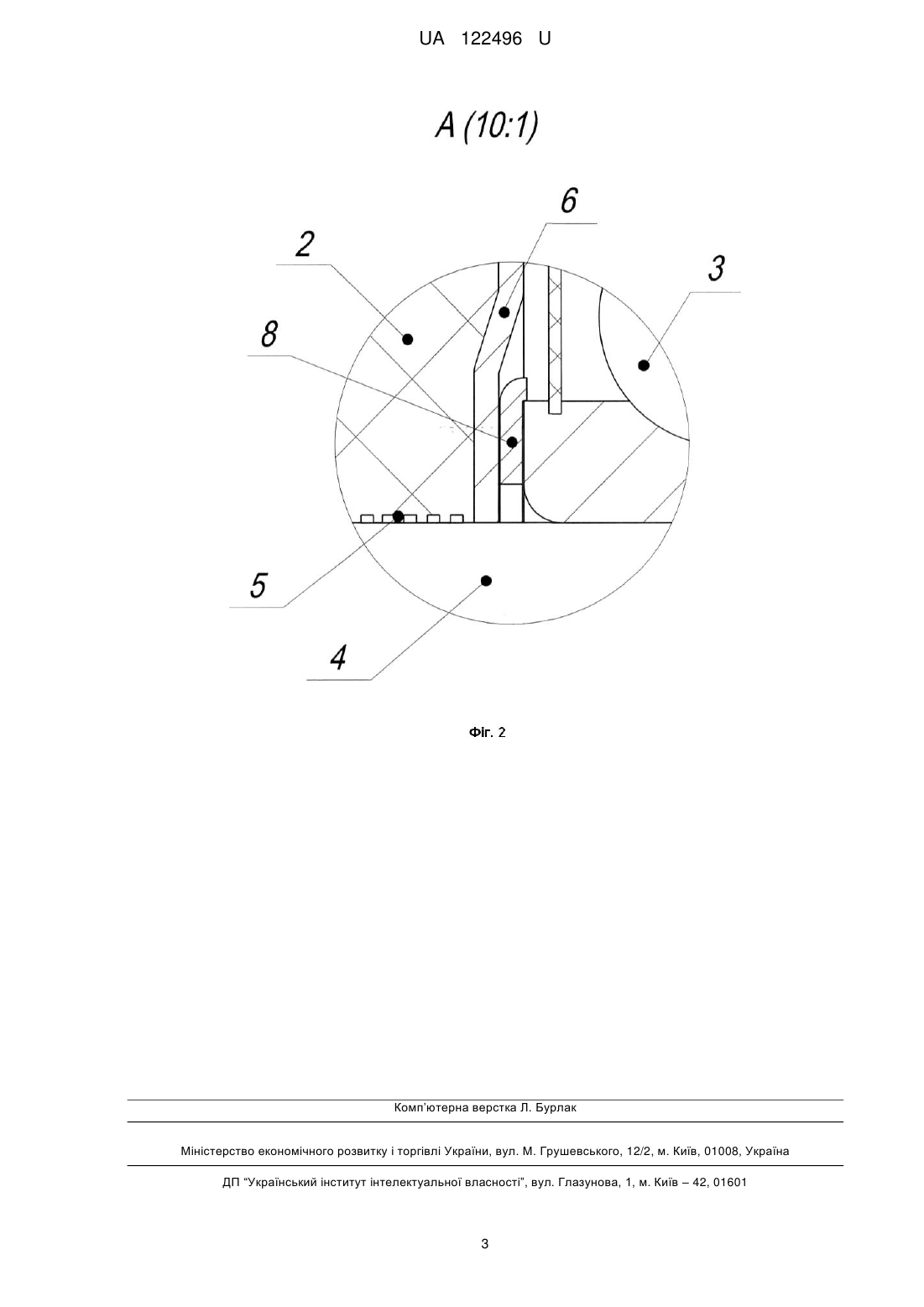

Реферат: Ролик стрічкового конвеєра складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі. Корпус підшипникового вузла оснащений захисними металевими кільцями і ущільнюючим кільцем з антифрикційного матеріалу, між захисним кільцем і внутрішнім кільцем підшипника, а також ущільнюючими кільцевими виступами в зоні між віссю і корпусом. UA 122496 U (12) UA 122496 U UA 122496 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до стрічкових конвеєрів, які застосовуються в різних галузях промисловості для транспортування сипучих матеріалів в умовах підвищеної вологості і запилення, зокрема у вугільних шахтах, коксохімічному виробництві і т.п. Відомий ролик, який складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі (см. Патент України 84009, В65G 39/00, 10.09.2008). Недоліком відомого ролика є підвищена трудомісткість виготовлення, ускладнення конструкції труби, втрата згодом надійності зчленування в посадочних місцях підшипника і корпусу, корпуса і труби, через зміни властивостей полімерних матеріалів під час експлуатації. Відомий ролик, найближчий аналог, складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі (див. Патент Російської Федерації № 2017678, В65 G39/14, 1991). Недоліком відомого ролика є трудомісткість виготовлення, ускладнення конструкції труби, втрата згодом надійності зчленування в посадочних місцях підшипника і корпуса, корпуса і труби, через зміни властивостей полімерних матеріалів під час експлуатації, зростання моменту опору обертання підшипника після формування останнього в корпус, так як ця операція 2 проводиться під тиском близько 150 кг/см і після усадки матеріалу ущільнюючі елементи, які контактують з зовнішніми і внутрішніми кільцями підшипника, будуть відчувати додаткові осьові навантаження. В основу корисної моделі поставлено задачу вдосконалення конструкції ролика стрічкового конвеєра з ціллю підвищення надійності і терміну служби останнього в умовах підвищеної вологості і запилення. Поставлена задача вирішується тим, що у ролику стрічкового конвеєра, який складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі, згідно з пропонованою корисною моделлю новим є то, що корпус підшипникового вузла оснащений захисними металевими кільцями і ущільнюючим кільцем з антифрикційного матеріалу між захисним кільцем і внутрішнім кільцем підшипника, також ущільнюючими кільцевими виступами в зоні між віссю і корпусом, а труба ролика, при потребі, охоплена полімерним композитним матеріалом с зовні і по торцях. Суть корисної моделі пояснюється кресленнями, на яких зображено: На Фіг. 1 - ролик стрічкового конвеєра, місцевий поздовжній розріз; на Фіг. 2 - виносний елемент місцевого поздовжнього розрізу на Фіг. 1. Ролик складається з труби поз. 1, корпусів поз. 2 підшипникових вузлів, підшипників поз. 3, осі поз. 4. Корпус поз. 2 має ущільнюючі кільцеві виступи поз. 5 в зоні між віссю поз. 4 і корпусом поз. 2, а також захисні металеві кільця поз. 6, 7. Між захисним кільцем поз. 6 і внутрішнім кільцем підшипника розміщено ущільнююче кільце поз. 8 з антифрикційного матеріалу. Труба поз. 2 ролика охоплена полімерним композитним матеріалом поз. 9 с зовні і по торцях. Складається ролик таким чином. Корпус поз. 2 підшипника формується сумісно з захисними металевими кільцями поз. 6, 7 і ущільнюючим кільцем поз. 7. Полімерний композитний матеріал при формовці корпуса 2 подається в форму під тиском порядку 150 кг/см і кільця поз. 6, 7 захищають підшипник від попадання полімерного композитного матеріалу між зовнішнім і внутрішнім кільцями останнього. Також при формуванні захисні кільця деформуються в межах пружних деформацій, які забезпечують більш надіне зчленування між підшипником і корпусом. Після цього ролик збирається до купи на пресовому обладнанні і торці труби при цьому вальцюють. У разі потреби на ролик наноситься полімерний композитний матеріал шляхом формування у формі під тиском, що забезпечує надійне зчленування останнього з трубою після усадки полімерного композитного матеріалу. Така конструкція ролика стрічкового конвеєра забезпечує за рахунок ущільнюючих кільцевих виступів між віссю і корпусом ущільнюючого кільця з антифрикційного матеріалу між захисним кільцем і внутрішнім кільцем підшипника більш надійний захист підшипника, а захисні кільця у корпусі - захист підшипника під час формування корпусу і збереження надійного зчленування підшипника і корпуса під час експлуатації, більш надійна фіксація корпуса в трубі забезпечена вальцюванням торців труби при складанні ролика, що разом забезпечує підвищення надійності і терміну служби ролика. Охоплення труби ролика полімерним композитним матеріалом після його складання забезпечує додатковий захист ролика від корозії в умовах підвищеної вологості, запилення і т.п. 1 UA 122496 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ролик стрічкового конвеєра, що складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі, який відрізняється тим, що корпус підшипникового вузла оснащений захисними металевими кільцями і ущільнюючим кільцем з антифрикційного матеріалу, між захисним кільцем і внутрішнім кільцем підшипника, а також ущільнюючими кільцевими виступами в зоні між віссю і корпусом. 2 UA 122496 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
