Профільний елемент

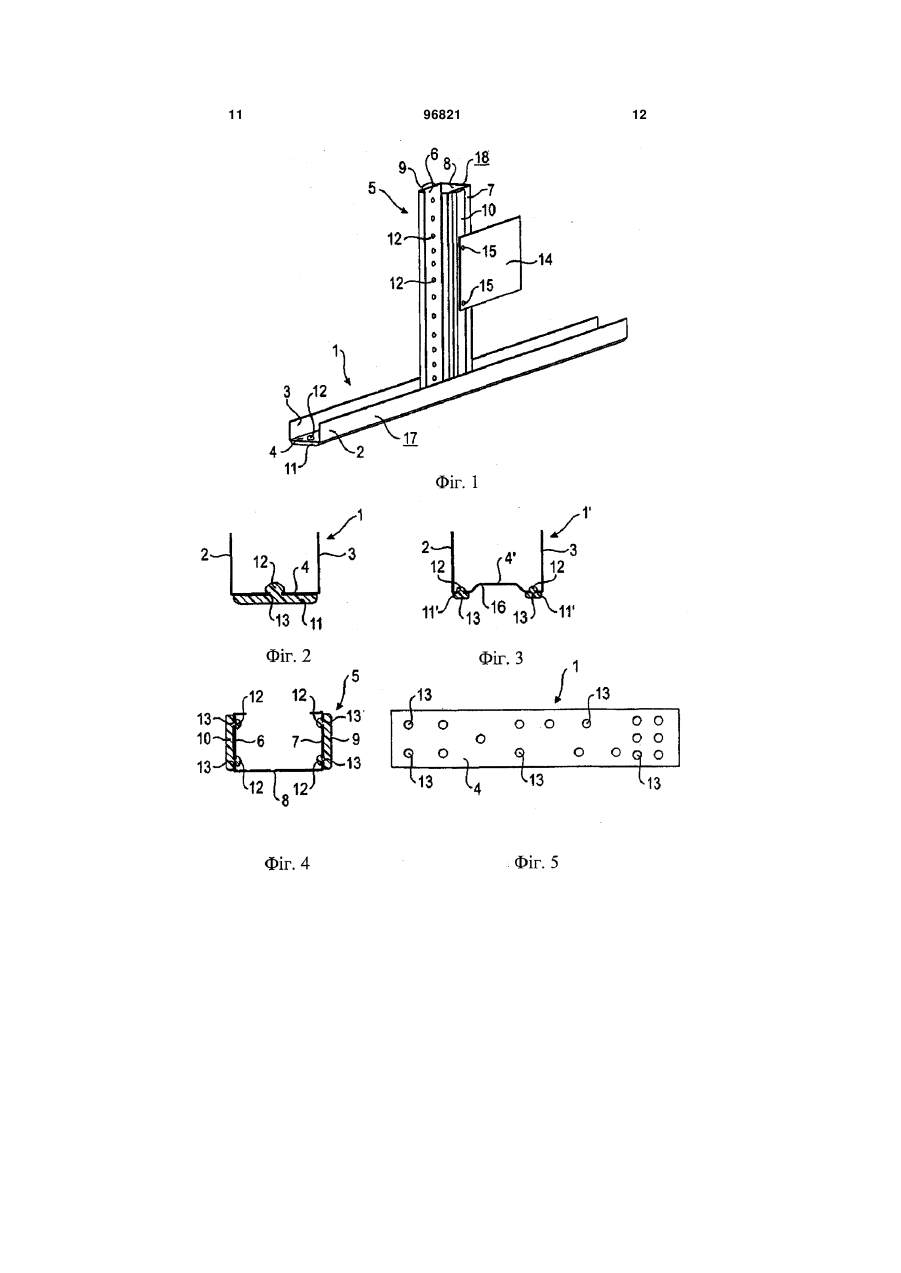

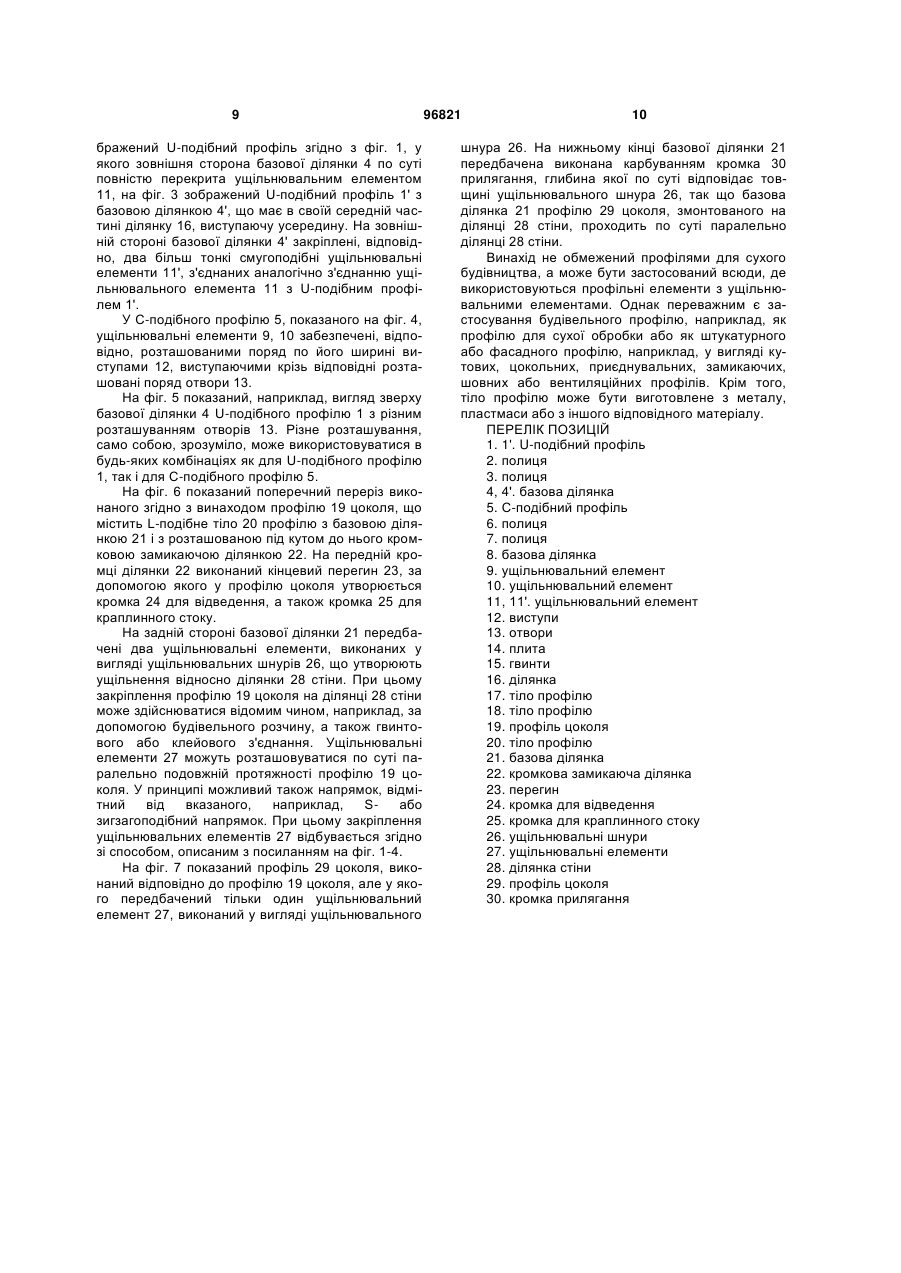

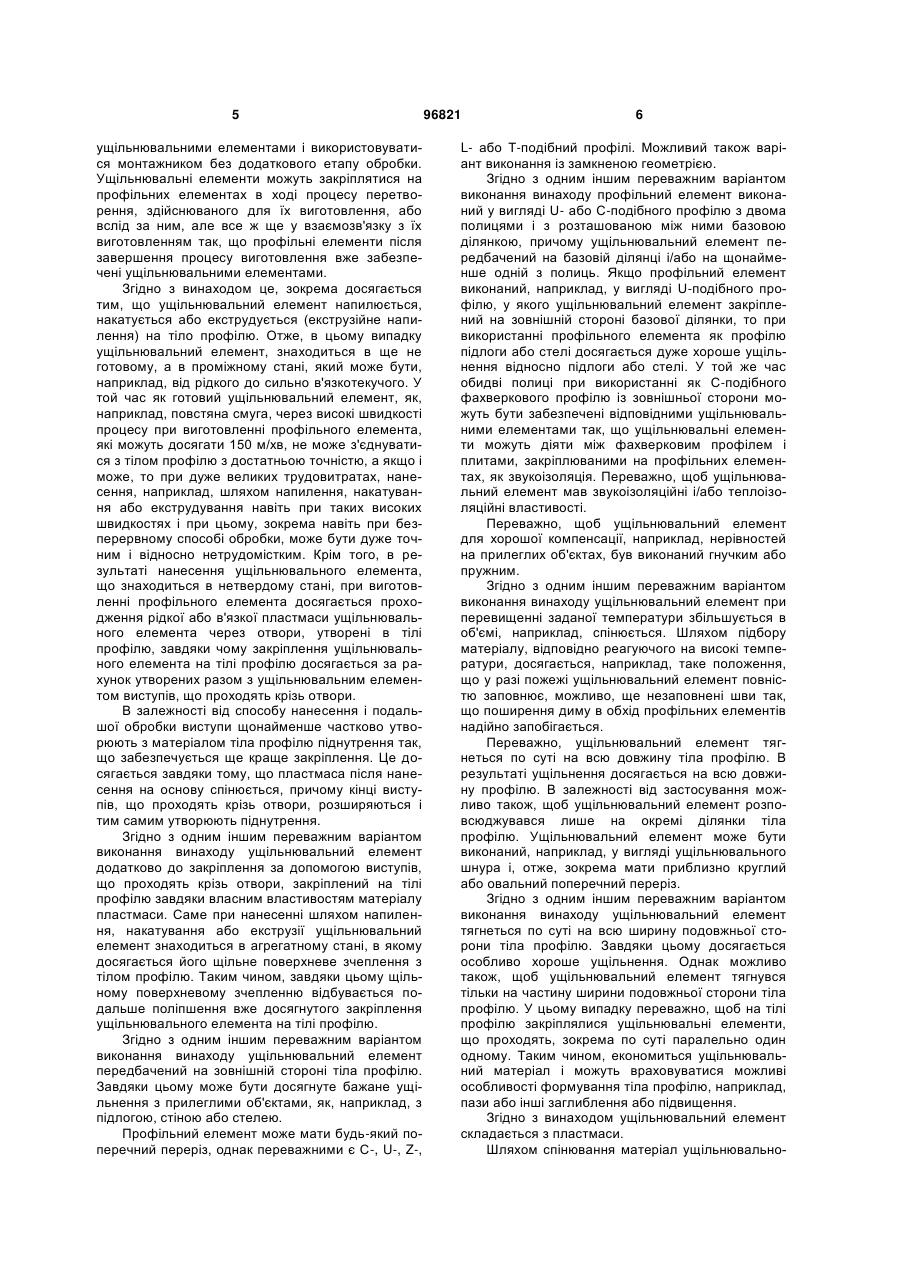

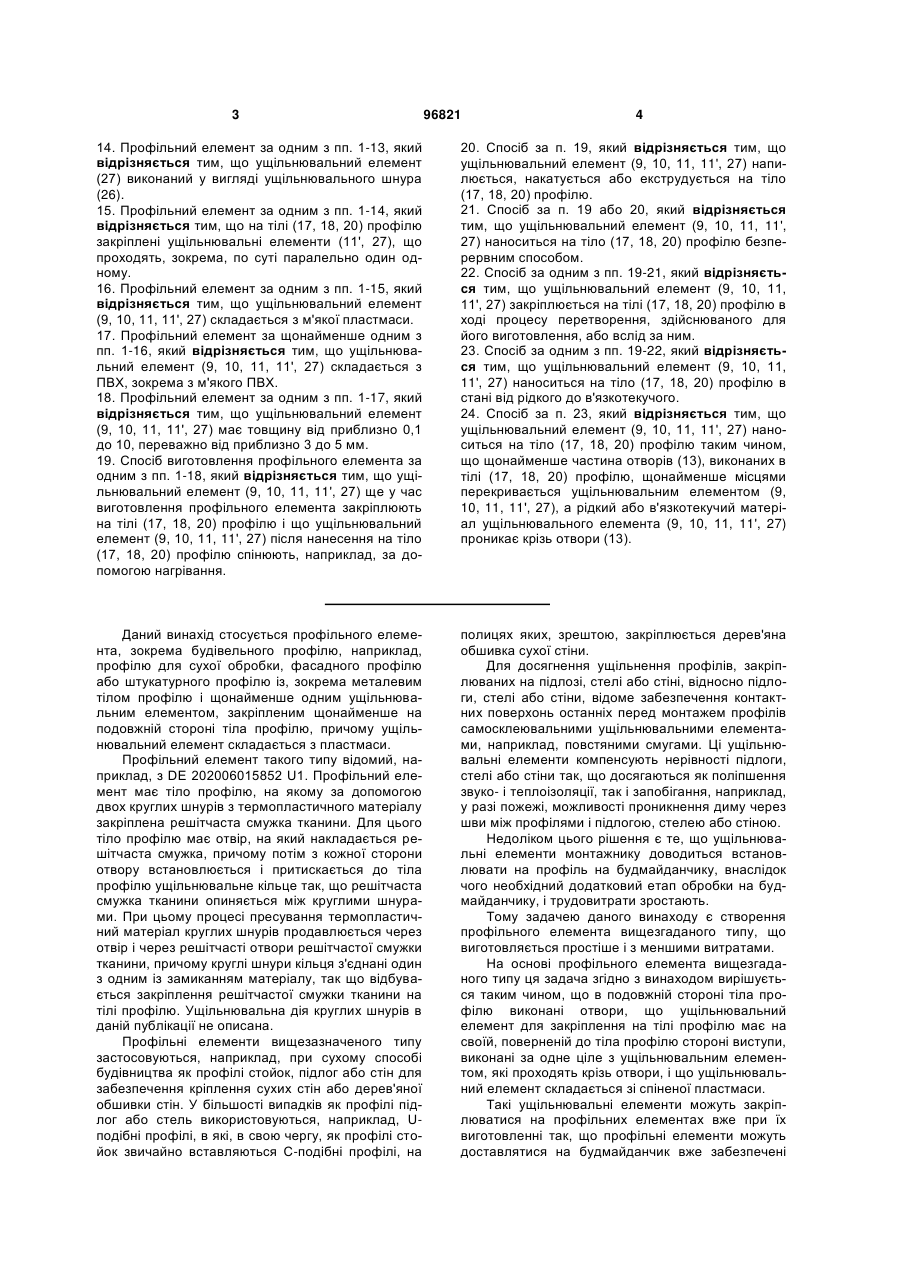

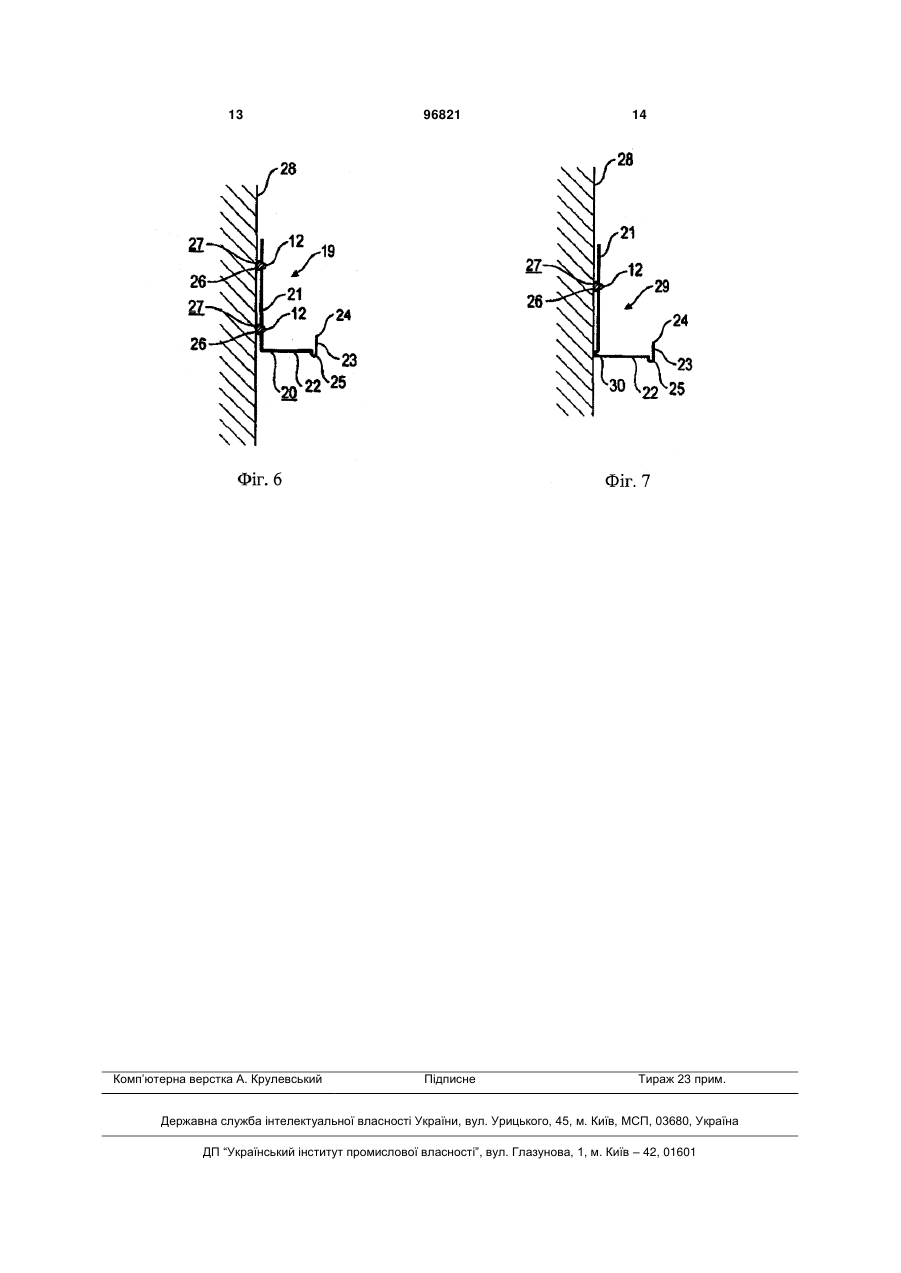

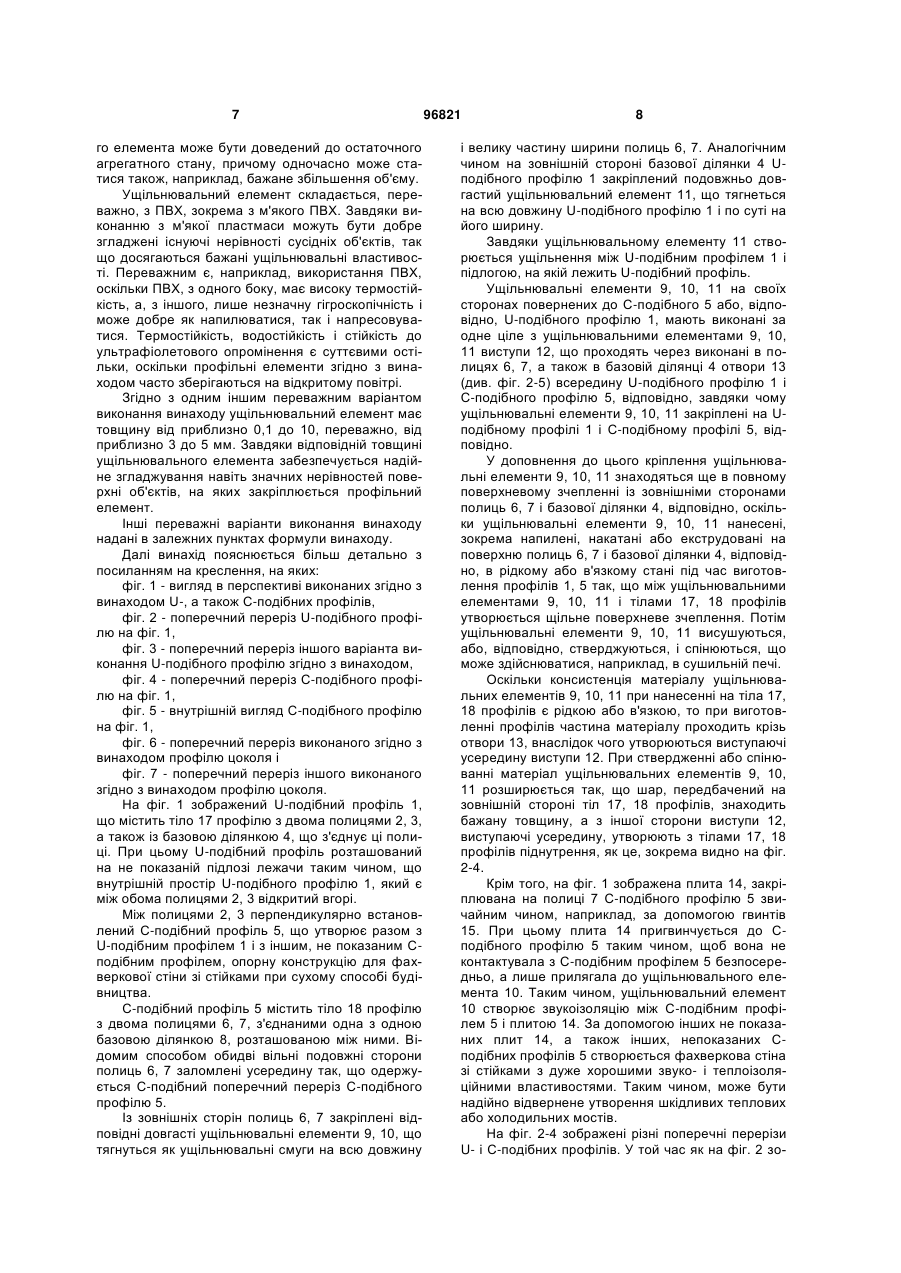

1. Профільний елемент, зокрема будівельний профіль, наприклад, профіль для сухої обробки, фасадний профіль або штукатурний профіль із, зокрема, металевим тілом (17, 18, 20) профілю і щонайменше одним ущільнювальним елементом (9, 10, 11, 11', 27), закріпленим щонайменше на подовжній стороні тіла (17, 18, 20) профілю, причому ущільнювальний елемент (9, 10, 11, 11', 27) складається з пластмаси, який відрізняється тим, що в подовжній стороні тіла (17, 18, 20) профілю виконані отвори (13), причому ущільнювальний елемент (9, 10, 11, 11', 27) для закріплення на тілі (17, 18, 20) профілю має на своїй поверненій до тіла (17, 18, 20) профілю стороні виступи (12), виконані за одне ціле з ущільнювальним елементом (9, 10, 11, 11', 27), які проходять крізь отвори (13), і при цьому ущільнювальний елемент (9, 10, 11, 11', 27) складається із спіненої пластмаси. 2. Профільний елемент за п. 1, який відрізняється тим, що виступи (12) щонайменше частково утворюють з матеріалом тіла (17, 18, 20) профілю піднутрення. 3. Профільний елемент за п. 1 або 2, який відрізняється тим, що додатково до закріплення за допомогою виступів (12), що проходять крізь отвори (13), ущільнювальний елемент (9, 10, 11, 11', 27) закріплений на тілі (17, 18, 20) профілю завдяки власним властивостям матеріалу пластмаси. 4. Профільний елемент за одним з пп. 1-3, який відрізняється тим, що ущільнювальний елемент 2 (19) 1 3 96821 4 14. Профільний елемент за одним з пп. 1-13, який відрізняється тим, що ущільнювальний елемент (27) виконаний у вигляді ущільнювального шнура (26). 15. Профільний елемент за одним з пп. 1-14, який відрізняється тим, що на тілі (17, 18, 20) профілю закріплені ущільнювальні елементи (11', 27), що проходять, зокрема, по суті паралельно один одному. 16. Профільний елемент за одним з пп. 1-15, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) складається з м'якої пластмаси. 17. Профільний елемент за щонайменше одним з пп. 1-16, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) складається з ПВХ, зокрема з м'якого ПВХ. 18. Профільний елемент за одним з пп. 1-17, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) має товщину від приблизно 0,1 до 10, переважно від приблизно 3 до 5 мм. 19. Спосіб виготовлення профільного елемента за одним з пп. 1-18, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) ще у час виготовлення профільного елемента закріплюють на тілі (17, 18, 20) профілю і що ущільнювальний елемент (9, 10, 11, 11', 27) після нанесення на тіло (17, 18, 20) профілю спінюють, наприклад, за допомогою нагрівання. 20. Спосіб за п. 19, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) напилюється, накатується або екструдується на тіло (17, 18, 20) профілю. 21. Спосіб за п. 19 або 20, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) наноситься на тіло (17, 18, 20) профілю безперервним способом. 22. Спосіб за одним з пп. 19-21, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) закріплюється на тілі (17, 18, 20) профілю в ході процесу перетворення, здійснюваного для його виготовлення, або вслід за ним. 23. Спосіб за одним з пп. 19-22, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) наноситься на тіло (17, 18, 20) профілю в стані від рідкого до в'язкотекучого. 24. Спосіб за п. 23, який відрізняється тим, що ущільнювальний елемент (9, 10, 11, 11', 27) наноситься на тіло (17, 18, 20) профілю таким чином, що щонайменше частина отворів (13), виконаних в тілі (17, 18, 20) профілю, щонайменше місцями перекривається ущільнювальним елементом (9, 10, 11, 11', 27), а рідкий або в'язкотекучий матеріал ущільнювального елемента (9, 10, 11, 11', 27) проникає крізь отвори (13). Даний винахід стосується профільного елемента, зокрема будівельного профілю, наприклад, профілю для сухої обробки, фасадного профілю або штукатурного профілю із, зокрема металевим тілом профілю і щонайменше одним ущільнювальним елементом, закріпленим щонайменше на подовжній стороні тіла профілю, причому ущільнювальний елемент складається з пластмаси. Профільний елемент такого типу відомий, наприклад, з DE 202006015852 U1. Профільний елемент має тіло профілю, на якому за допомогою двох круглих шнурів з термопластичного матеріалу закріплена решітчаста смужка тканини. Для цього тіло профілю має отвір, на який накладається решітчаста смужка, причому потім з кожної сторони отвору встановлюється і притискається до тіла профілю ущільнювальне кільце так, що решітчаста смужка тканини опиняється між круглими шнурами. При цьому процесі пресування термопластичний матеріал круглих шнурів продавлюється через отвір і через решітчасті отвори решітчастої смужки тканини, причому круглі шнури кільця з'єднані один з одним із замиканням матеріалу, так що відбувається закріплення решітчастої смужки тканини на тілі профілю. Ущільнювальна дія круглих шнурів в даній публікації не описана. Профільні елементи вищезазначеного типу застосовуються, наприклад, при сухому способі будівництва як профілі стойок, підлог або стін для забезпечення кріплення сухих стін або дерев'яної обшивки стін. У більшості випадків як профілі підлог або стель використовуються, наприклад, Uподібні профілі, в які, в свою чергу, як профілі стойок звичайно вставляються С-подібні профілі, на полицях яких, зрештою, закріплюється дерев'яна обшивка сухої стіни. Для досягнення ущільнення профілів, закріплюваних на підлозі, стелі або стіні, відносно підлоги, стелі або стіни, відоме забезпечення контактних поверхонь останніх перед монтажем профілів самосклеювальними ущільнювальними елементами, наприклад, повстяними смугами. Ці ущільнювальні елементи компенсують нерівності підлоги, стелі або стіни так, що досягаються як поліпшення звуко- і теплоізоляції, так і запобігання, наприклад, у разі пожежі, можливості проникнення диму через шви між профілями і підлогою, стелею або стіною. Недоліком цього рішення є те, що ущільнювальні елементи монтажнику доводиться встановлювати на профіль на будмайданчику, внаслідок чого необхідний додатковий етап обробки на будмайданчику, і трудовитрати зростають. Тому задачею даного винаходу є створення профільного елемента вищезгаданого типу, що виготовляється простіше і з меншими витратами. На основі профільного елемента вищезгаданого типу ця задача згідно з винаходом вирішується таким чином, що в подовжній стороні тіла профілю виконані отвори, що ущільнювальний елемент для закріплення на тілі профілю має на своїй, поверненій до тіла профілю стороні виступи, виконані за одне ціле з ущільнювальним елементом, які проходять крізь отвори, і що ущільнювальний елемент складається зі спіненої пластмаси. Такі ущільнювальні елементи можуть закріплюватися на профільних елементах вже при їх виготовленні так, що профільні елементи можуть доставлятися на будмайданчик вже забезпечені 5 ущільнювальними елементами і використовуватися монтажником без додаткового етапу обробки. Ущільнювальні елементи можуть закріплятися на профільних елементах в ході процесу перетворення, здійснюваного для їх виготовлення, або вслід за ним, але все ж ще у взаємозв'язку з їх виготовленням так, що профільні елементи після завершення процесу виготовлення вже забезпечені ущільнювальними елементами. Згідно з винаходом це, зокрема досягається тим, що ущільнювальний елемент напилюється, накатується або екструдується (екструзійне напилення) на тіло профілю. Отже, в цьому випадку ущільнювальний елемент, знаходиться в ще не готовому, а в проміжному стані, який може бути, наприклад, від рідкого до сильно в'язкотекучого. У той час як готовий ущільнювальний елемент, як, наприклад, повстяна смуга, через високі швидкості процесу при виготовленні профільного елемента, які можуть досягати 150 м/хв, не може з'єднуватися з тілом профілю з достатньою точністю, а якщо і може, то при дуже великих трудовитратах, нанесення, наприклад, шляхом напилення, накатування або екструдування навіть при таких високих швидкостях і при цьому, зокрема навіть при безперервному способі обробки, може бути дуже точним і відносно нетрудомістким. Крім того, в результаті нанесення ущільнювального елемента, що знаходиться в нетвердому стані, при виготовленні профільного елемента досягається проходження рідкої або в'язкої пластмаси ущільнювального елемента через отвори, утворені в тілі профілю, завдяки чому закріплення ущільнювального елемента на тілі профілю досягається за рахунок утворених разом з ущільнювальним елементом виступів, що проходять крізь отвори. В залежності від способу нанесення і подальшої обробки виступи щонайменше частково утворюють з матеріалом тіла профілю піднутрення так, що забезпечується ще краще закріплення. Це досягається завдяки тому, що пластмаса після нанесення на основу спінюється, причому кінці виступів, що проходять крізь отвори, розширяються і тим самим утворюють піднутрення. Згідно з одним іншим переважним варіантом виконання винаходу ущільнювальний елемент додатково до закріплення за допомогою виступів, що проходять крізь отвори, закріплений на тілі профілю завдяки власним властивостям матеріалу пластмаси. Саме при нанесенні шляхом напилення, накатування або екструзії ущільнювальний елемент знаходиться в агрегатному стані, в якому досягається його щільне поверхневе зчеплення з тілом профілю. Таким чином, завдяки цьому щільному поверхневому зчепленню відбувається подальше поліпшення вже досягнутого закріплення ущільнювального елемента на тілі профілю. Згідно з одним іншим переважним варіантом виконання винаходу ущільнювальний елемент передбачений на зовнішній стороні тіла профілю. Завдяки цьому може бути досягнуте бажане ущільнення з прилеглими об'єктами, як, наприклад, з підлогою, стіною або стелею. Профільний елемент може мати будь-який поперечний переріз, однак переважними є C-, U-, Z-, 96821 6 L- або Т-подібний профілі. Можливий також варіант виконання із замкненою геометрією. Згідно з одним іншим переважним варіантом виконання винаходу профільний елемент виконаний у вигляді U- або С-подібного профілю з двома полицями і з розташованою між ними базовою ділянкою, причому ущільнювальний елемент передбачений на базовій ділянці і/або на щонайменше одній з полиць. Якщо профільний елемент виконаний, наприклад, у вигляді U-подібного профілю, у якого ущільнювальний елемент закріплений на зовнішній стороні базової ділянки, то при використанні профільного елемента як профілю підлоги або стелі досягається дуже хороше ущільнення відносно підлоги або стелі. У той же час обидві полиці при використанні як С-подібного фахверкового профілю із зовнішньої сторони можуть бути забезпечені відповідними ущільнювальними елементами так, що ущільнювальні елементи можуть діяти між фахверковим профілем і плитами, закріплюваними на профільних елементах, як звукоізоляція. Переважно, щоб ущільнювальний елемент мав звукоізоляційні і/або теплоізоляційні властивості. Переважно, щоб ущільнювальний елемент для хорошої компенсації, наприклад, нерівностей на прилеглих об'єктах, був виконаний гнучким або пружним. Згідно з одним іншим переважним варіантом виконання винаходу ущільнювальний елемент при перевищенні заданої температури збільшується в об'ємі, наприклад, спінюється. Шляхом підбору матеріалу, відповідно реагуючого на високі температури, досягається, наприклад, таке положення, що у разі пожежі ущільнювальний елемент повністю заповнює, можливо, ще незаповнені шви так, що поширення диму в обхід профільних елементів надійно запобігається. Переважно, ущільнювальний елемент тягнеться по суті на всю довжину тіла профілю. В результаті ущільнення досягається на всю довжину профілю. В залежності від застосування можливо також, щоб ущільнювальний елемент розповсюджувався лише на окремі ділянки тіла профілю. Ущільнювальний елемент може бути виконаний, наприклад, у вигляді ущільнювального шнура і, отже, зокрема мати приблизно круглий або овальний поперечний переріз. Згідно з одним іншим переважним варіантом виконання винаходу ущільнювальний елемент тягнеться по суті на всю ширину подовжньої сторони тіла профілю. Завдяки цьому досягається особливо хороше ущільнення. Однак можливо також, щоб ущільнювальний елемент тягнувся тільки на частину ширини подовжньої сторони тіла профілю. У цьому випадку переважно, щоб на тілі профілю закріплялися ущільнювальні елементи, що проходять, зокрема по суті паралельно один одному. Таким чином, економиться ущільнювальний матеріал і можуть враховуватися можливі особливості формування тіла профілю, наприклад, пази або інші заглиблення або підвищення. Згідно з винаходом ущільнювальний елемент складається з пластмаси. Шляхом спінювання матеріал ущільнювально 7 го елемента може бути доведений до остаточного агрегатного стану, причому одночасно може статися також, наприклад, бажане збільшення об'єму. Ущільнювальний елемент складається, переважно, з ПВХ, зокрема з м'якого ПВХ. Завдяки виконанню з м'якої пластмаси можуть бути добре згладжені існуючі нерівності сусідніх об'єктів, так що досягаються бажані ущільнювальні властивості. Переважним є, наприклад, використання ПВХ, оскільки ПВХ, з одного боку, має високу термостійкість, а, з іншого, лише незначну гігроскопічність і може добре як напилюватися, так і напресовуватися. Термостійкість, водостійкість і стійкість до ультрафіолетового опромінення є суттєвими остільки, оскільки профільні елементи згідно з винаходом часто зберігаються на відкритому повітрі. Згідно з одним іншим переважним варіантом виконання винаходу ущільнювальний елемент має товщину від приблизно 0,1 до 10, переважно, від приблизно 3 до 5 мм. Завдяки відповідній товщині ущільнювального елемента забезпечується надійне згладжування навіть значних нерівностей поверхні об'єктів, на яких закріплюється профільний елемент. Інші переважні варіанти виконання винаходу надані в залежних пунктах формули винаходу. Далі винахід пояснюється більш детально з посиланням на креслення, на яких: фіг. 1 - вигляд в перспективі виконаних згідно з винаходом U-, а також C-подібних профілів, фіг. 2 - поперечний переріз U-подібного профілю на фіг. 1, фіг. 3 - поперечний переріз іншого варіанта виконання U-подібного профілю згідно з винаходом, фіг. 4 - поперечний переріз С-подібного профілю на фіг. 1, фіг. 5 - внутрішній вигляд С-подібного профілю на фіг. 1, фіг. 6 - поперечний переріз виконаного згідно з винаходом профілю цоколя і фіг. 7 - поперечний переріз іншого виконаного згідно з винаходом профілю цоколя. На фіг. 1 зображений U-подібний профіль 1, що містить тіло 17 профілю з двома полицями 2, 3, а також із базовою ділянкою 4, що з'єднує ці полиці. При цьому U-подібний профіль розташований на не показаній підлозі лежачи таким чином, що внутрішній простір U-подібного профілю 1, який є між обома полицями 2, 3 відкритий вгорі. Між полицями 2, 3 перпендикулярно встановлений С-подібний профіль 5, що утворює разом з U-подібним профілем 1 і з іншим, не показаним Сподібним профілем, опорну конструкцію для фахверкової стіни зі стійками при сухому способі будівництва. С-подібний профіль 5 містить тіло 18 профілю з двома полицями 6, 7, з'єднаними одна з одною базовою ділянкою 8, розташованою між ними. Відомим способом обидві вільні подовжні сторони полиць 6, 7 заломлені усередину так, що одержується С-подібний поперечний переріз С-подібного профілю 5. Із зовнішніх сторін полиць 6, 7 закріплені відповідні довгасті ущільнювальні елементи 9, 10, що тягнуться як ущільнювальні смуги на всю довжину 96821 8 і велику частину ширини полиць 6, 7. Аналогічним чином на зовнішній стороні базової ділянки 4 Uподібного профілю 1 закріплений подовжньо довгастий ущільнювальний елемент 11, що тягнеться на всю довжину U-подібного профілю 1 і по суті на його ширину. Завдяки ущільнювальному елементу 11 створюється ущільнення між U-подібним профілем 1 і підлогою, на якій лежить U-подібний профіль. Ущільнювальні елементи 9, 10, 11 на своїх сторонах повернених до C-подібного 5 або, відповідно, U-подібного профілю 1, мають виконані за одне ціле з ущільнювальними елементами 9, 10, 11 виступи 12, що проходять через виконані в полицях 6, 7, а також в базовій ділянці 4 отвори 13 (див. фіг. 2-5) всередину U-подібного профілю 1 і С-подібного профілю 5, відповідно, завдяки чому ущільнювальні елементи 9, 10, 11 закріплені на Uподібному профілі 1 і C-подібному профілі 5, відповідно. У доповнення до цього кріплення ущільнювальні елементи 9, 10, 11 знаходяться ще в повному поверхневому зчепленні із зовнішніми сторонами полиць 6, 7 і базової ділянки 4, відповідно, оскільки ущільнювальні елементи 9, 10, 11 нанесені, зокрема напилені, накатані або екструдовані на поверхню полиць 6, 7 і базової ділянки 4, відповідно, в рідкому або в'язкому стані під час виготовлення профілів 1, 5 так, що між ущільнювальними елементами 9, 10, 11 і тілами 17, 18 профілів утворюється щільне поверхневе зчеплення. Потім ущільнювальні елементи 9, 10, 11 висушуються, або, відповідно, стверджуються, і спінюються, що може здійснюватися, наприклад, в сушильній печі. Оскільки консистенція матеріалу ущільнювальних елементів 9, 10, 11 при нанесенні на тіла 17, 18 профілів є рідкою або в'язкою, то при виготовленні профілів частина матеріалу проходить крізь отвори 13, внаслідок чого утворюються виступаючі усередину виступи 12. При ствердженні або спінюванні матеріал ущільнювальних елементів 9, 10, 11 розширюється так, що шар, передбачений на зовнішній стороні тіл 17, 18 профілів, знаходить бажану товщину, а з іншої сторони виступи 12, виступаючі усередину, утворюють з тілами 17, 18 профілів піднутрення, як це, зокрема видно на фіг. 2-4. Крім того, на фіг. 1 зображена плита 14, закріплювана на полиці 7 C-подібного профілю 5 звичайним чином, наприклад, за допомогою гвинтів 15. При цьому плита 14 пригвинчується до Сподібного профілю 5 таким чином, щоб вона не контактувала з С-подібним профілем 5 безпосередньо, а лише прилягала до ущільнювального елемента 10. Таким чином, ущільнювальний елемент 10 створює звукоізоляцію між С-подібним профілем 5 і плитою 14. За допомогою інших не показаних плит 14, а також інших, непоказаних Сподібних профілів 5 створюється фахверкова стіна зі стійками з дуже хорошими звуко- і теплоізоляційними властивостями. Таким чином, може бути надійно відвернене утворення шкідливих теплових або холодильних мостів. На фіг. 2-4 зображені різні поперечні перерізи U- і С-подібних профілів. У той час як на фіг. 2 зо 9 бражений U-подібний профіль згідно з фіг. 1, у якого зовнішня сторона базової ділянки 4 по суті повністю перекрита ущільнювальним елементом 11, на фіг. 3 зображений U-подібний профіль 1' з базовою ділянкою 4', що має в своїй середній частині ділянку 16, виступаючу усередину. На зовнішній стороні базової ділянки 4' закріплені, відповідно, два більш тонкі смугоподібні ущільнювальні елементи 11', з'єднаних аналогічно з'єднанню ущільнювального елемента 11 з U-подібним профілем 1'. У С-подібного профілю 5, показаного на фіг. 4, ущільнювальні елементи 9, 10 забезпечені, відповідно, розташованими поряд по його ширині виступами 12, виступаючими крізь відповідні розташовані поряд отвори 13. На фіг. 5 показаний, наприклад, вигляд зверху базової ділянки 4 U-подібного профілю 1 з різним розташуванням отворів 13. Різне розташування, само собою, зрозуміло, може використовуватися в будь-яких комбінаціях як для U-подібного профілю 1, так і для С-подібного профілю 5. На фіг. 6 показаний поперечний переріз виконаного згідно з винаходом профілю 19 цоколя, що містить L-подібне тіло 20 профілю з базовою ділянкою 21 і з розташованою під кутом до нього кромковою замикаючою ділянкою 22. На передній кромці ділянки 22 виконаний кінцевий перегин 23, за допомогою якого у профілю цоколя утворюється кромка 24 для відведення, а також кромка 25 для краплинного стоку. На задній стороні базової ділянки 21 передбачені два ущільнювальні елементи, виконаних у вигляді ущільнювальних шнурів 26, що утворюють ущільнення відносно ділянки 28 стіни. При цьому закріплення профілю 19 цоколя на ділянці 28 стіни може здійснюватися відомим чином, наприклад, за допомогою будівельного розчину, а також гвинтового або клейового з'єднання. Ущільнювальні елементи 27 можуть розташовуватися по суті паралельно подовжній протяжності профілю 19 цоколя. У принципі можливий також напрямок, відмітний від вказаного, наприклад, Sабо зигзагоподібний напрямок. При цьому закріплення ущільнювальних елементів 27 відбувається згідно зі способом, описаним з посиланням на фіг. 1-4. На фіг. 7 показаний профіль 29 цоколя, виконаний відповідно до профілю 19 цоколя, але у якого передбачений тільки один ущільнювальний елемент 27, виконаний у вигляді ущільнювального 96821 10 шнура 26. На нижньому кінці базової ділянки 21 передбачена виконана карбуванням кромка 30 прилягання, глибина якої по суті відповідає товщині ущільнювального шнура 26, так що базова ділянка 21 профілю 29 цоколя, змонтованого на ділянці 28 стіни, проходить по суті паралельно ділянці 28 стіни. Винахід не обмежений профілями для сухого будівництва, а може бути застосований всюди, де використовуються профільні елементи з ущільнювальними елементами. Однак переважним є застосування будівельного профілю, наприклад, як профілю для сухої обробки або як штукатурного або фасадного профілю, наприклад, у вигляді кутових, цокольних, приєднувальних, замикаючих, шовних або вентиляційних профілів. Крім того, тіло профілю може бути виготовлене з металу, пластмаси або з іншого відповідного матеріалу. ПЕРЕЛІК ПОЗИЦІЙ 1. 1'. U-подібний профіль 2. полиця 3. полиця 4, 4'. базова ділянка 5. С-подібний профіль 6. полиця 7. полиця 8. базова ділянка 9. ущільнювальний елемент 10. ущільнювальний елемент 11, 11'. ущільнювальний елемент 12. виступи 13. отвори 14. плита 15. гвинти 16. ділянка 17. тіло профілю 18. тіло профілю 19. профіль цоколя 20. тіло профілю 21. базова ділянка 22. кромкова замикаюча ділянка 23. перегин 24. кромка для відведення 25. кромка для краплинного стоку 26. ущільнювальні шнури 27. ущільнювальні елементи 28. ділянка стіни 29. профіль цоколя 30. кромка прилягання 11 96821 12 13 Комп’ютерна верстка А. Крулевський 96821 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
