Спосіб захисту штабелів з боєприпасами від дії детонаційної хвилі

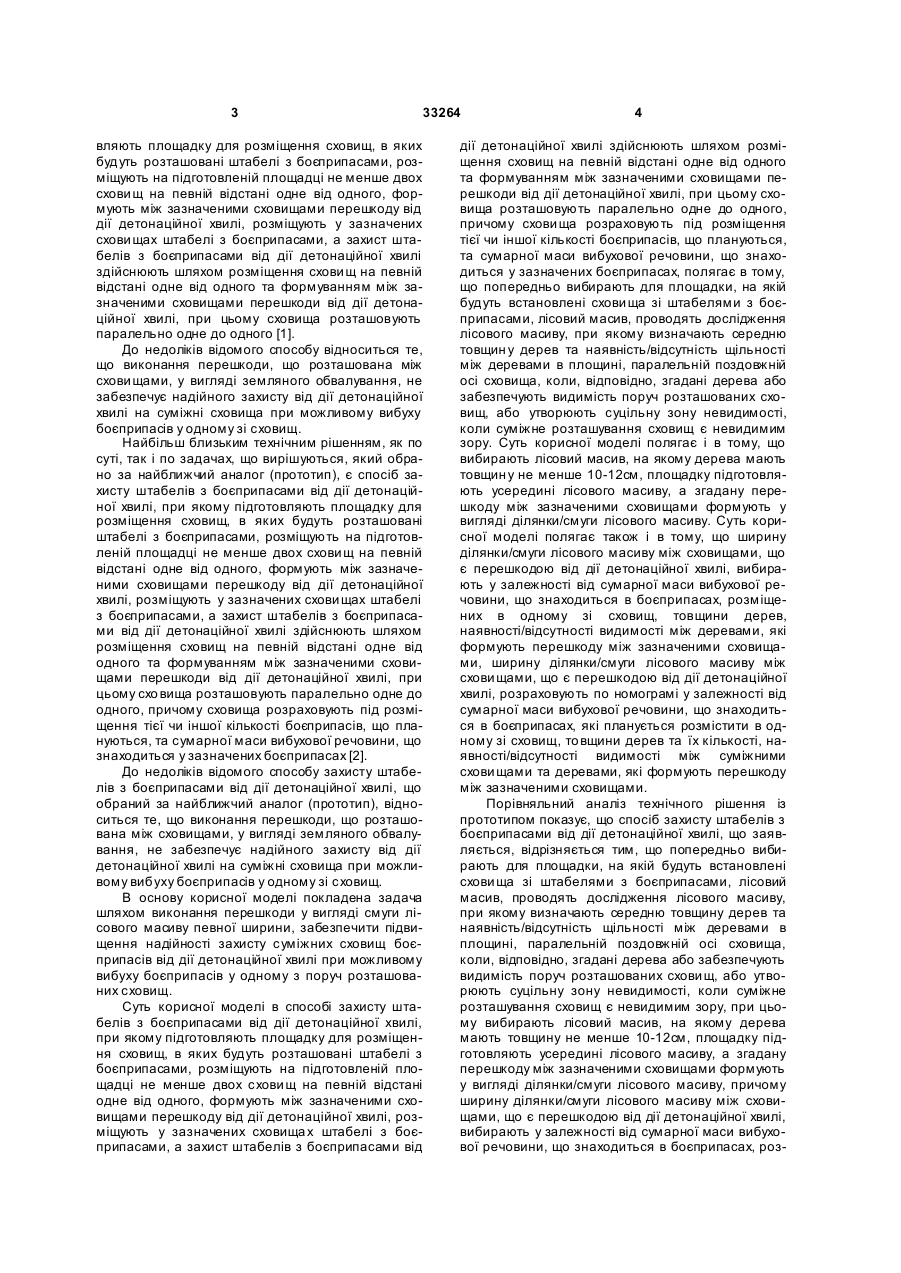

1. Спосіб захисту штабелів з боєприпасами від дії детонаційної хвилі, при якому підготовляють площадку для розміщення сховищ, в яких будуть розташовані штабелі з боєприпасами, розміщують на підготовленій площадці не менше двох сховищ на певній відстані одне від одного, формують між зазначеними сховищами перешкоду від дії де тонаційної хвилі, розміщують у зазначених схови щах штабелі з боєприпасами, а захист штабелів з боєприпасами від дії детонаційної хвилі здійснюють шляхом розміщення сховищ на певній відстані одне від одного та формування між зазначеними схови щами перешкоди від дії детонаційної хвилі, при цьому сховища розташовують паралельно одне до одного, причому сховища розраховують під розміщення тієї чи іншої кількості боєприпасів, що планується, та сумарної маси вибухової речовини, що знаходиться у зазначених боєприпасах, U 2 (19) 1 3 33264 вляють площадку для розміщення сховищ, в яких будуть розташовані штабелі з боєприпасами, розміщують на підготовленій площадці не менше двох схови щ на певній відстані одне від одного, формують між зазначеними сховищами перешкоду від дії детонаційної хвилі, розміщують у зазначених схови щах штабелі з боєприпасами, а захист штабелів з боєприпасами від дії детонаційної хвилі здійснюють шляхом розміщення схови щ на певній відстані одне від одного та формуванням між зазначеними сховищами перешкоди від дії детонаційної хвилі, при цьому сховища розташовують паралельно одне до одного [1]. До недоліків відомого способу відноситься те, що виконання перешкоди, що розташована між схови щами, у вигляді земляного обвалування, не забезпечує надійного захисту від дії детонаційної хвилі на суміжні сховища при можливому вибуху боєприпасів у одному зі сховищ. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, який обрано за найближчий аналог (прототип), є спосіб захисту штабелів з боєприпасами від дії детонаційної хвилі, при якому підготовляють площадку для розміщення сховищ, в яких будуть розташовані штабелі з боєприпасами, розміщують на підготовленій площадці не менше двох схови щ на певній відстані одне від одного, формують між зазначеними сховищами перешкоду від дії детонаційної хвилі, розміщують у зазначених схови щах штабелі з боєприпасами, а захист штабелів з боєприпасами від дії детонаційної хвилі здійснюють шляхом розміщення сховищ на певній відстані одне від одного та формуванням між зазначеними сховищами перешкоди від дії детонаційної хвилі, при цьому схо вища розташовують паралельно одне до одного, причому сховища розраховують під розміщення тієї чи іншої кількості боєприпасів, що плануються, та сумарної маси вибухової речовини, що знаходиться у зазначених боєприпасах [2]. До недоліків відомого способу захисту штабелів з боєприпасами від дії детонаційної хвилі, що обраний за найближчий аналог (прототип), відноситься те, що виконання перешкоди, що розташована між сховищами, у вигляді земляного обвалування, не забезпечує надійного захисту від дії детонаційної хвилі на суміжні сховища при можливому вибуху боєприпасів у одному зі сховищ. В основу корисної моделі покладена задача шляхом виконання перешкоди у вигляді смуги лісового масиву певної ширини, забезпечити підвищення надійності захисту суміжних сховищ боєприпасів від дії детонаційної хвилі при можливому вибуху боєприпасів у одному з поруч розташованих сховищ. Суть корисної моделі в способі захисту штабелів з боєприпасами від дії детонаційної хвилі, при якому підготовляють площадку для розміщення сховищ, в яких будуть розташовані штабелі з боєприпасами, розміщують на підготовленій площадці не менше двох схови щ на певній відстані одне від одного, формують між зазначеними сховищами перешкоду від дії детонаційної хвилі, розміщують у зазначених сховища х штабелі з боєприпасами, а захист штабелів з боєприпасами від 4 дії детонаційної хвилі здійснюють шляхом розміщення сховищ на певній відстані одне від одного та формуванням між зазначеними сховищами перешкоди від дії детонаційної хвилі, при цьому сховища розташовують паралельно одне до одного, причому схови ща розраховують під розміщення тієї чи іншої кількості боєприпасів, що плануються, та сумарної маси вибухової речовини, що знаходиться у зазначених боєприпасах, полягає в тому, що попередньо вибирають для площадки, на якій будуть встановлені схови ща зі штабелями з боєприпасами, лісовий масив, проводять дослідження лісового масиву, при якому визначають середню товщин у дерев та наявність/відсутність щільності між деревами в площині, паралельній поздовжній осі сховища, коли, відповідно, згадані дерева або забезпечують видимість поруч розташованих сховищ, або утворюють суцільну зону невидимості, коли суміжне розташування сховищ є невидимим зору. Суть корисної моделі полягає і в тому, що вибирають лісовий масив, на якому дерева мають товщин у не менше 10-12см, площадку підготовляють усередині лісового масиву, а згадану перешкоду між зазначеними сховищами формують у вигляді ділянки/смуги лісового масиву. Суть корисної моделі полягає також і в тому, що ширину ділянки/смуги лісового масиву між сховищами, що є перешкодою від дії детонаційної хвилі, вибирають у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, розміщених в одному зі сховищ, товщини дерев, наявності/відсутності видимості між деревами, які формують перешкоду між зазначеними сховищами, ширину ділянки/смуги лісового масиву між схови щами, що є перешкодою від дії детонаційної хвилі, розраховують по номограмі у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, які планується розмістити в одному зі сховищ, то вщини дерев та їх кількості, наявності/відсутності видимості між суміжними схови щами та деревами, які формують перешкоду між зазначеними сховищами. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб захисту штабелів з боєприпасами від дії детонаційної хвилі, що заявляється, відрізняється тим, що попередньо вибирають для площадки, на якій будуть встановлені схови ща зі штабелями з боєприпасами, лісовий масив, проводять дослідження лісового масиву, при якому визначають середню товщину дерев та наявність/відсутність щільності між деревами в площині, паралельній поздовжній осі сховища, коли, відповідно, згадані дерева або забезпечують видимість поруч розташованих схови щ, або утворюють суцільну зону невидимості, коли суміжне розташування сховищ є невидимим зору, при цьому вибирають лісовий масив, на якому дерева мають товщину не менше 10-12см, площадку підготовляють усередині лісового масиву, а згадану перешкоду між зазначеними сховищами формують у вигляді ділянки/смуги лісового масиву, причому ширину ділянки/смуги лісового масиву між сховищами, що є перешкодою від дії детонаційної хвилі, вибирають у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, роз 5 33264 міщених в одному зі схови щ, товщини дерев, наявності/відсутності видимості між деревами, які формують перешкоду між зазначеними сховищами, ширину ділянки/смуги лісового масиву між схови щами, що є перешкодою від дії детонаційної хвилі, розраховують по номограмі у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, які планується розмістити в одному зі сховищ, то вщини дерев та їх кількості, наявності/відсутності видимості між суміжними схови щами та деревами, які формують перешкоду між зазначеними сховищами. Таким чином, спосіб захисту штабелів з боєприпасами від дії детонаційної хвилі, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена блоксхема виконання технологічних операцій, що складають суть способу захисту штабелів з боєприпасами від дії детонаційної хвилі, що заявляється, на Фіг.2-7 показані схеми поетапного виконання способу захисту штабелів з боєприпасами від дії детонаційної хвилі, що заявляється, на Фіг.8-9 показані графіки обчислення допустимого завантаження сховищ відкритого зберігання вибуховим матеріалом (ВМ) з урахуванням тротилового еквіваленту щодо неможливості передачі детонації, на Фіг.10-11 показані схеми розміщення схови щ з боєприпасами у густому лісі на підготовлених площадках, на Фіг.12 показана номограма обчислення мінімально допустимих відстаней між суміжними сховищами боєприпасів у залежності від ширини смуги лісового масиву та інших показників цього лісового масиву. Суть способу захисту штабелів з боєприпасами від дії детонаційної хвилі, пояснюється за допомогою технологічних операцій (див. блок-схему на Фіг.1), згідно з якими попередньо вибирають для площадки, на якій будуть встановлені схови ща зі штабелями з боєприпасами, лісовий масив 1 (див. Фіг.2). Далі проводять дослідження лісового масиву 1, при якому визначають середню товщину f дерев 2 (див. Фіг.3) та наявність/відсутність щільності між деревами 2 в площині, паралельній поздовжній осі схови ща (яке заплановано встановити), коли,відповідно, згадані дерева 2 або забезпечують видимість поруч розташованих схови щ 3 (див. Фіг.4), або утворюють суцільну зону невидимості, коли суміжне розташування сховищ 3 є невидимим зору (див. Фіг.5), при цьому вибирають лісовий масив, на якому дерева мають товщину Гне менше 1012см. По закінченню операції щодо дослідження лісового масиву, підготовляють площадку 4 для розміщення сховищ 3, в яких будуть розташовані штабелі з боєприпасами, при цьому площадку 4 підготовляють усередині лісового масиву 1 (див. Фіг.6). Продовжують технологічні операції, які входять до наступного етапу способу захисту штабелів з боєприпасами від дії детонаційної хвилі, який заявляється, тим, що розміщують на підготовленій площадці 4 не менше двох сховищ 3 на певній 6 відстані L одне від одного (див. схему на Фіг.7), при цьому схови ща 3 розташовують паралельно одне до одного, причому схови ща 3 розраховують під розміщення тієї чи іншої кількості боєприпасів, що плануються, та сумарної маси вибухової речовини, що знаходиться у зазначених боєприпасах (див. номограми на Фіг.8 та Фіг.9). Після цього формують між зазначеними сховищами 3 перешкоду 5 від дії детонаційної хвилі, при цьому згадану перешкоду 5 між зазначеними схови щами формують у вигляді ділянки/смуги лісового масиву, причому ширину Н ділянки/смуги (позиція 5) лісового масиву 1 між сховищами 3, що є перешкодою (позиція 5) від дії детонаційної хвилі, вибирають у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, розміщених в одному зі сховищ, товщини f дерев 2, наявності/відсутності видимості між деревами (див., відповідно, Фіг.4 та Фіг.5), які формують перешкоду (позиція 5) між зазначеними сховищами 3 (див. номограму на Фіг.9 та схеми на Фіг.10-11). По закінченню операції щодо формування між зазначеними сховищами перешкоди від дії детонаційної хвилі розміщують у зазначених схови щах штабелі 6 з боєприпасами (див. схему на Фіг.1011). Закінчують цикл технологічних операцій, які становлять суть способу захисту штабелів з боєприпасами від дії детонаційної хвилі, тим, що здійснюють захист штабелів 6 з боєприпасами від дії детонаційної хвилі шляхом виконання заходів щодо розміщення сховищ 3 на певній відстані L одне від одного та формування між зазначеними сховищами перешкоди 5 від дії детонаційної хвилі, при цьому ширину Н ділянки/смуги (позиція 5) лісового масиву 1 між сховищами 3, що є перешкодою 5 від дії детонаційної хвилі, розраховують по номограмі (див. номограму на Фіг.12) у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, які планується розмістити в одному зі сховищ, товщини f дерев 2 та їх кількості, наявності/відсутності видимості між суміжними схови щами 3 та деревами 2, які формують перешкоду 5 між зазначеними сховищами 3 (див. схеми на Фіг.2-7 та схеми розміщення сховищ з боєприпасами у густому лісі на Фіг.10-11). Підвищення ефективності застосування способу захисту штабелів з боєприпасами від дії детонаційної хвилі, що заявляється, у порівнянні із прототипом, досягається шляхом використання у якості (вигляді) перешкоди ділянки/смуги лісового масиву між сховищами. Підвищення ефективності застосування способу захисту штабелів з боєприпасами від дії детонаційної хвилі, що заявляється, у порівнянні із прототипом, досягається й тим, що ширину ділянки/смуги лісового масиву між сховищами, що є перешкодою від дії детонаційної хвилі, розраховують по номограмі у залежності від сумарної маси вибухової речовини, що знаходиться в боєприпасах, які планується розмістити в одному зі сховищ, товщини дерев та їх кількості, наявності/відсутності видимості між суміжними сховищами та деревами, які формують перешкоду між зазначеними сховищами Джерела інформації: 7 33264 1. Єдині правила безпеки при вибухови х роботах. Держгіртехнагляд України. Київ, 1992, стор.1074 - аналог. 2. Склады инженерных боеприпасов. Руководство для центральных, окружных (флотских) и 8 войсковых складов. Утверждено начальником инженерных войск Министерства обороны СССР. ML, Военное издательство. 1984, стр.103 - прототип. 9 33264 10 11 33264 12 13 33264 14 15 33264 16 17 Комп’ютерна в ерстка О. Рябко 33264 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
