Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії

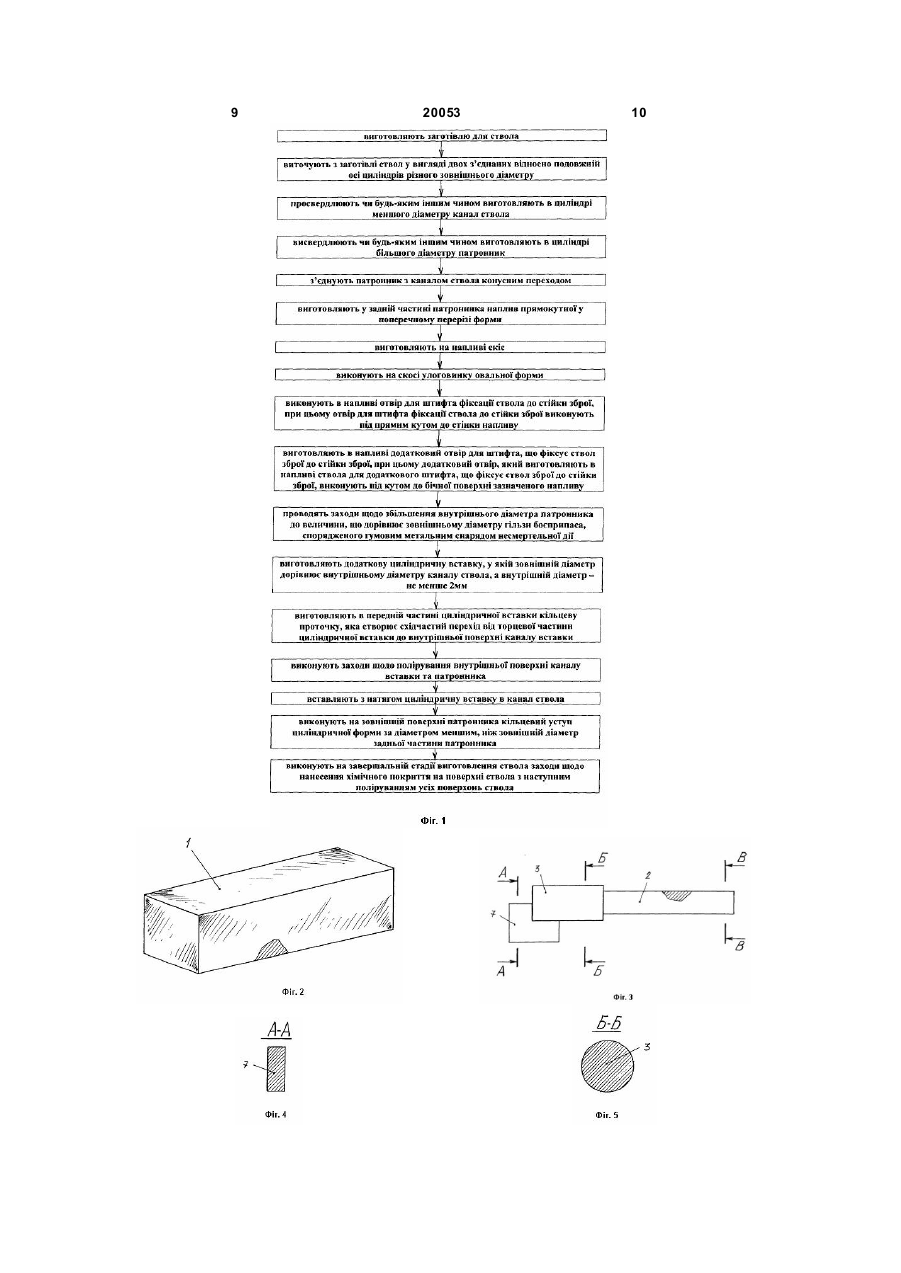

1. Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії, при якому виготовляють заготовку для ствола, виточують з заготовки ствол у вигляді двох з'єднаних відносно подовжньої осі циліндрів різного зовнішнього діаметра, просвердлюють чи будь-яким іншим чином виготовляють в циліндрі меншого діаметра канал ствола, висвердлюють чи будь-яким іншим чином виготовляють в циліндрі більшого діаметра патронник, з'єднують патронник з каналом ствола конусним переходом, виготовляють у задній частині патронника наплив прямокутної у поперечному перерізі форми, виготовляють на напливі скіс, виконують на скосі жолобок овальної форми, виконують в напливі отвір для шти фта фіксації ствола до стійки зброї, а на завершальному етапі виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії здійснюють заходи щодо нанесення хімічного покриття на поверхні ствола з наступним поліруванням усіх поверхонь ствола, при цьому отвір для штифта фіксації ствола до стійки зброї виконують під прямим кутом до стінки напливу, який відрізняється тим, що після виконання в напливі отвору для штифта фіксації ствола до стійки зброї виготовляють в напливі додатковий отвір для штифта, що фіксує ствол зброї до стійки зброї, після виконання в напливі додат U 2 (19) 1 3 20053 4 вими метальними снарядами несмертельної дії. ряджені метальними снарядами смертельної дії (а Відомий спосіб виготовлення ствола стрілецьсаме, металевими кулями) замість патронів, які кої зброї, при якому виготовляють заготівлю для споряджені гумовими метальними снарядами нествола, просвердлюють канал ствола, висвердсмертельної дії - гумовими кулями. люють патронник, нарізають нарізи на внутрішній В основу корисної моделі покладена задача поверхні каналу ствола, а після виконання техношляхом усунення недоліків прототипу забезпечити логічних операцій по нарізці нарізів хромують внунеможливість застосування патронів, що спорятрішню поверхню каналу ствола [1]. джені метальними снарядами смертельної дії До недоліків відомого способу виготовлення металевими кулями. ствола стрілецької зброї відноситься те, що не Суть корисної моделі в способі виготовлення забезпечується гарантія застосування бойових ствола короткоствольної стрілецької зброї для патронів, що споряджені метальними снарядами стрільби боєприпасами несмертельної дії, при (кулями) смертельної дії замість патронів, які споякому виготовляють заготівлю для ствола, виторяджені гумовими метальними снарядами несмерчують з заготівлі ствол у вигляді дво х з'єднаних тельної дії. відносно подовжній осі циліндрів різного зовнішВідомий спосіб виготовлення ствола коротконього діаметру, просвердлюють чи будь-яким інствольної стрілецької зброї для стрільби патронашим чином виготовляють в циліндрі меншого діами, спорядженими гумовими метальними снаряметру канал ствола, висвердлюють чи будь-яким дами, при якому виготовляють заготівлю для іншим чином виготовляють в циліндрі більшого ствола, просвердлюють канал ствола, висверддіаметру патронник, з'єднують патронник з каналюють патронник, нарізають нарізи на внутрішній лом ствола конусним переходом, виготовляють у поверхні каналу ствола, виготовляють технологічні задній частині патронника наплив прямокутної у виступи на зовнішній поверхні ствола, а після випоперечному перерізі форми, виготовляють на конання технологічних операцій по виготовленню напливі скіс, виконують на скосі улоговинку овальтехнологічних виступів, хромують внутрішню повеної форми, виконують в напливі отвір для штифта рхню каналу ствола і патронника [2]. фіксації ствола до стійки зброї, а на завершальноДо недоліків відомого способу виготовлення му етапі виготовлення ствола короткоствольної ствола короткоствольної стрілецької зброї для стрілецької зброї для стрільби боєприпасами нестрільби патронами, спорядженими гумовими месмертельної дії здійснюють заходи щодо нанесентальними снарядами відноситься те, що не забезня хімічного покриття на поверхні ствола з наступпечується гарантія застосування патронів, що споним поліруванням усіх поверхонь ствола, при ряджені метальними снарядами смертельної дії (а цьому отвір для штифта фіксації ствола до стійки саме, металевими кулями) замість патронів, які зброї виконують під прямим кутом до стінки наспоряджені гумовими метальними снарядами непливу, полягає в тому, що після виконання в насмертельної дії. пливі отвору для штифта фіксації ствола до стійки Найбільш близьким технічним рішенням як по зброї виготовляють в напливі додатковий отвір суті, так і за результатом, що досягається, який для штифта, що фіксує ствол зброї до стійки зброї, обрано за прототип, є спосіб виготовлення ствола після виконання в напливі додаткового отвору короткоствольної стрілецької зброї для стрільби проводять заходи щодо збільшення внутрішнього боєприпасами несмертельної дії, при якому вигодіаметра патронника до величини, що дорівнює товляють заготівлю для ствола, виточують з загозовнішньому діаметру гільзи боєприпаса, спорятівлі ствол у вигляді двох з'єднаних відносно подженого гумовим метальним снарядом несмертедовжній осі циліндрів різного зовнішнього льної дії, після виконання заходів щодо збільшендіаметру, просвердлюють чи будь-яким іншим чиня внутрішнього діаметра патронника або ном виготовляють в циліндрі меншого діаметру паралельно з цим виготовляють додаткову цилінканал ствола, висвердлюють чи будь-яким іншим дричну вставку, у якій зовнішній діаметр дорівнює чином виготовляють в циліндрі більшого діаметру внутрішньому діаметру каналу ствола, а внутріпатронник, з'єднують патронник з каналом ствола шній діаметр – не менше 2мм, після виготовлення конусним переходом, виготовляють у задній часдодаткової циліндричної вставки виготовляють в тині патронника наплив прямокутної у поперечнопередній частині циліндричної вставки кільцеву му перерізі форми, виготовляють на напливі скіс, проточку, яка створює східчастий перехід від торвиконують на скосі улоговинку овальної форми, цевої частини циліндричної вставки до внутрішньої виконують в напливі отвір для штифта фіксації поверхні каналу вставки, продовжують технологічствола до стійки зброї, а на завершальному етапі ні операції щодо виготовлення ствола тим, що виготовлення ствола короткоствольної стрілецької послідовно виконують заходи щодо полірування зброї для стрільби боєприпасами несмертельної внутрішньої поверхні каналу вставки та патроннидії здійснюють заходи щодо нанесення хімічного ка з наступним вставленням з натягом циліндричпокриття на поверхні ствола з наступним поліруної вставки в канал ствола, після встановлення ванням усіх поверхонь ствола, при цьому отвір циліндричної вставки в канал ствола виконують на для штифта фіксації ствола до стійки зброї викозовнішній поверхні патронника кільцевий уступ нують під прямим кутом до стінки напливу [3]. циліндричної форми за діаметром меншим, ніж До недоліків відомого способу виготовлення зовнішній діаметр задньої частини патронника, а ствола короткоствольної стрілецької зброї для на завершальному етапі виготовлення ствола кострільби боєприпасами несмертельної дії, який роткоствольної стрілецької зброї для стрільби обраний за прототип, відноситься те, що не забезбоєприпасами несмертельної дії здійснюють захопечується гарантія застосування патронів, що споди щодо нанесення хімічного покриття на поверхні 5 20053 6 ствола з наступним поліруванням усіх поверхонь стрілецької зброї для стрільби боєприпасами нествола. Суть корисної моделі полягає і в тому, що смертельної дії, здійснюється наступним чином додатковий отвір, який виготовляють в напливі (див. Фіг.1 та Фіг.2-20). ствола для додаткового штифта, що фіксує ствол Попередньо виготовляють заготівлю 1 для зброї до стійки зброї, виконують під кутом до бічної ствола 2 (див. Фіг.2). Далі виточують з заготівлі поверхні зазначеного напливу. ствол 2 у вигляді двох з'єднаних відносно подовж Порівняльний аналіз технічного рішення з проній осі циліндрів різного зовнішнього діаметру - (d1 тотипом показує, що спосіб виготовлення ствола і d2, де d1
