Опалублювальна система для реконструкції багатоповерхових будинків із збільшенням їх корисної площі

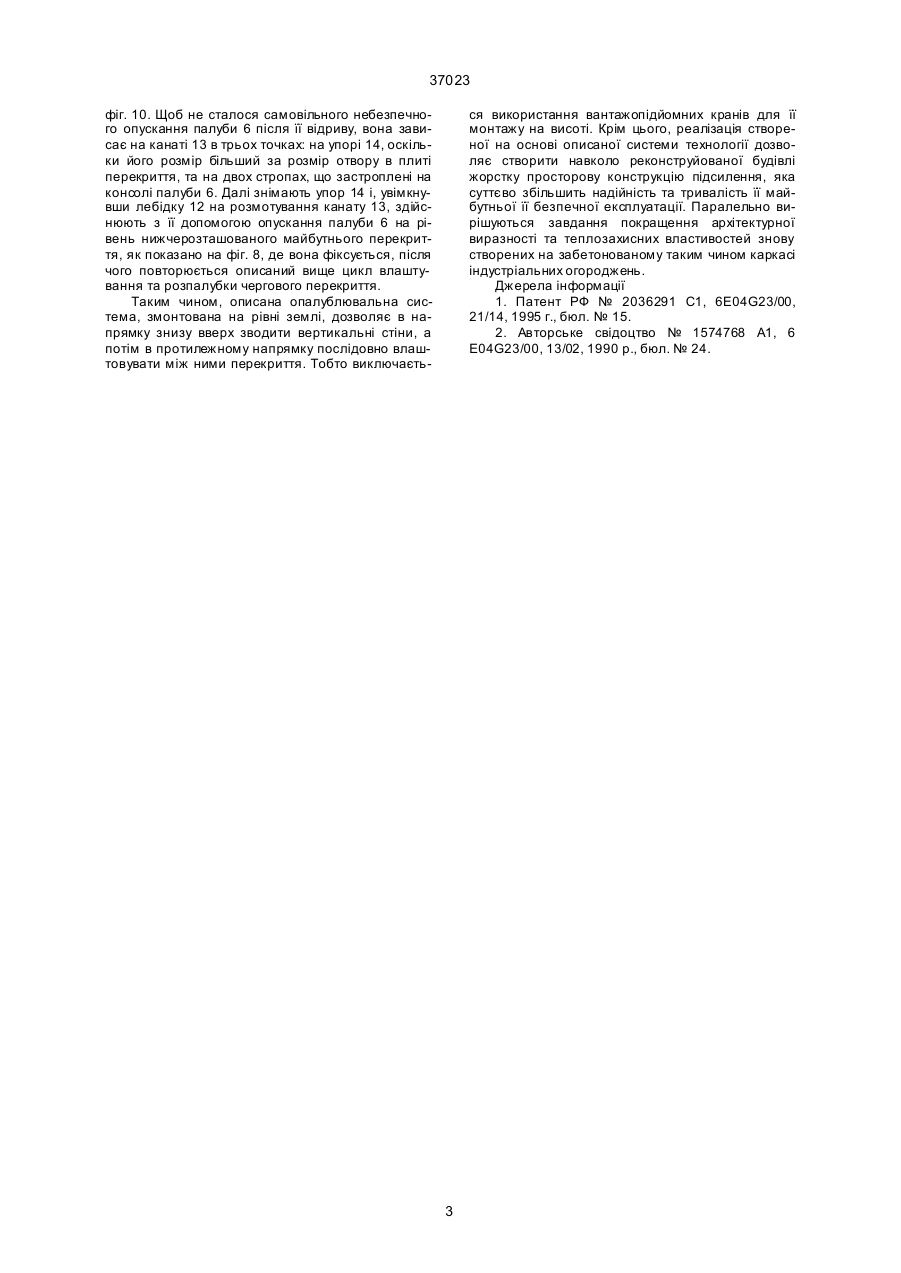

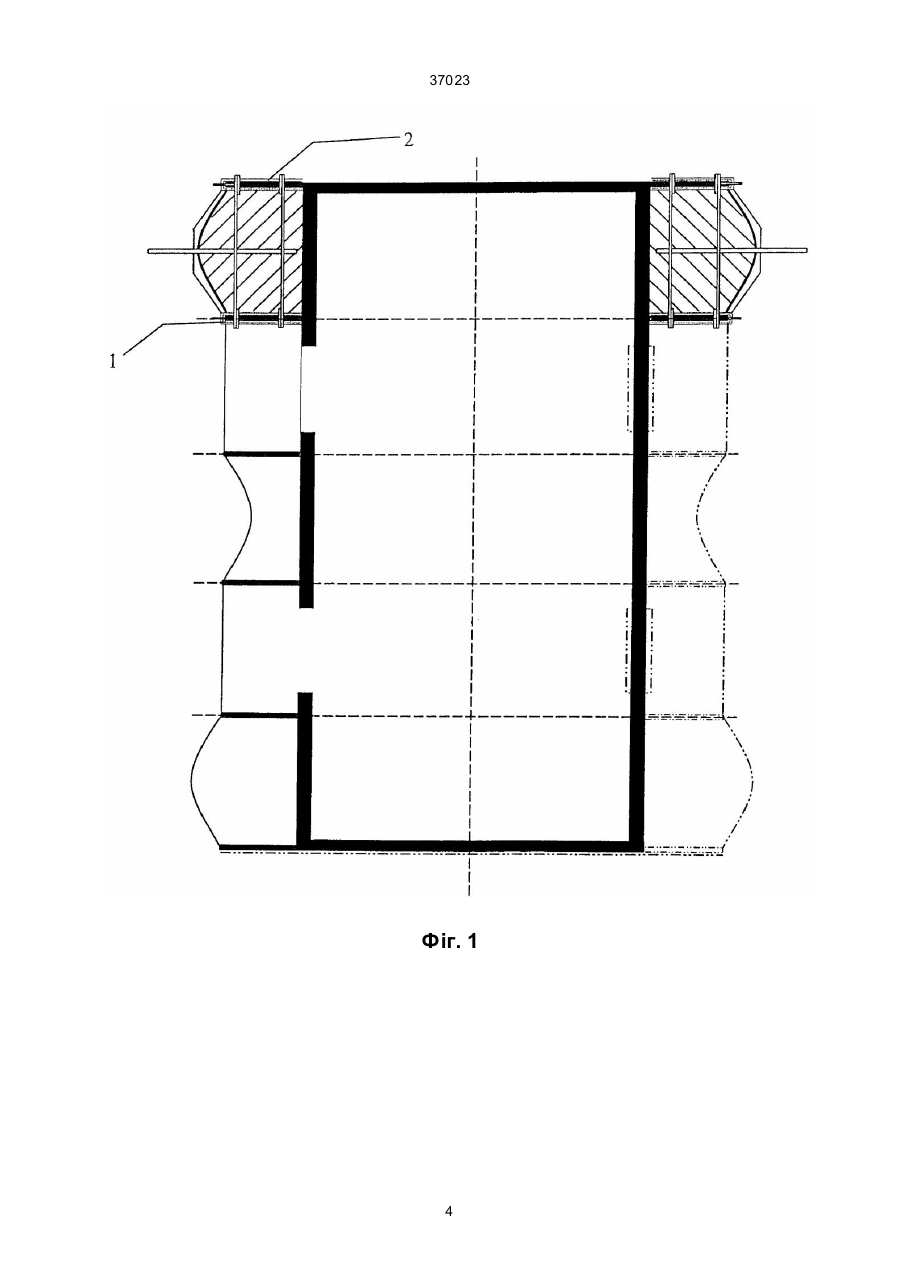

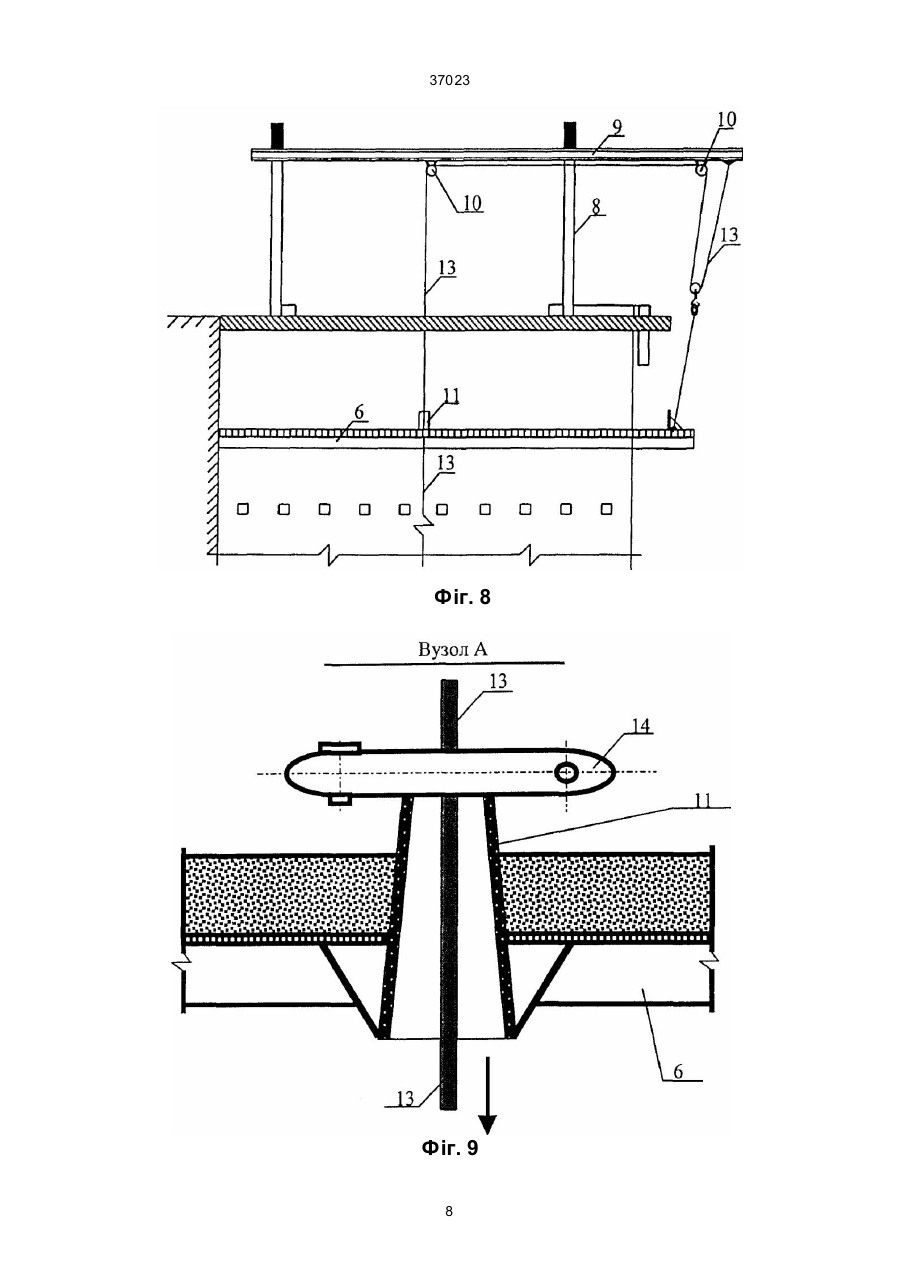

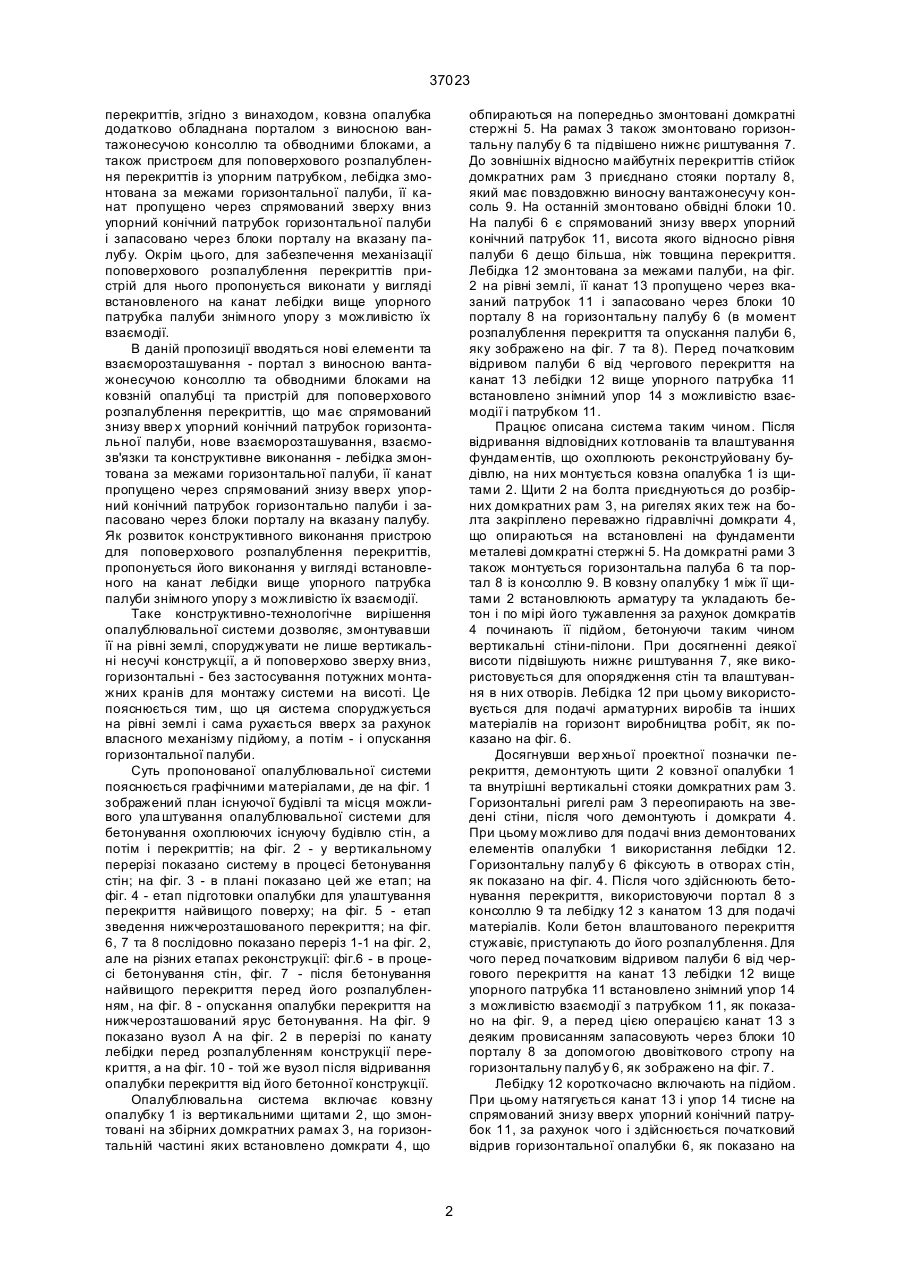

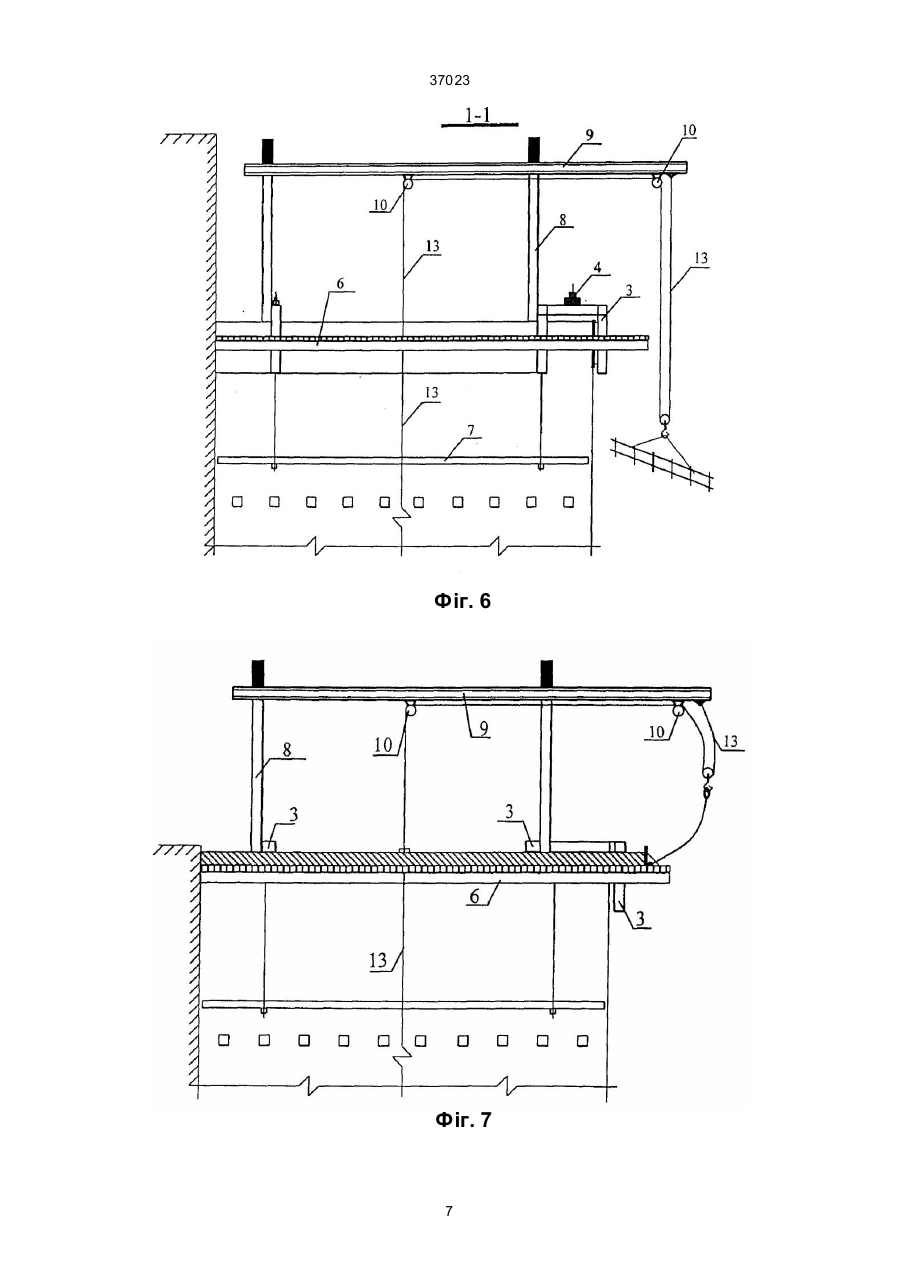

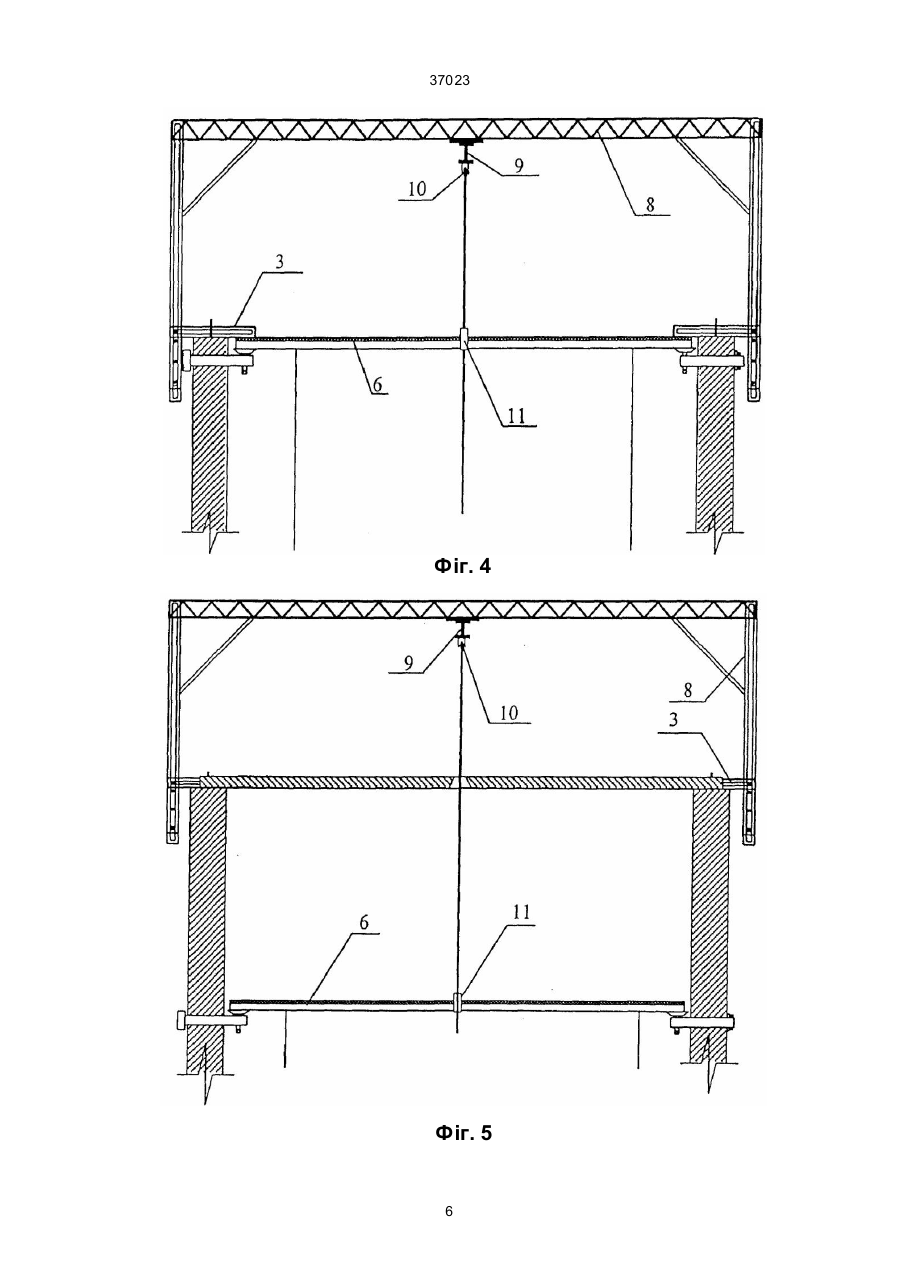

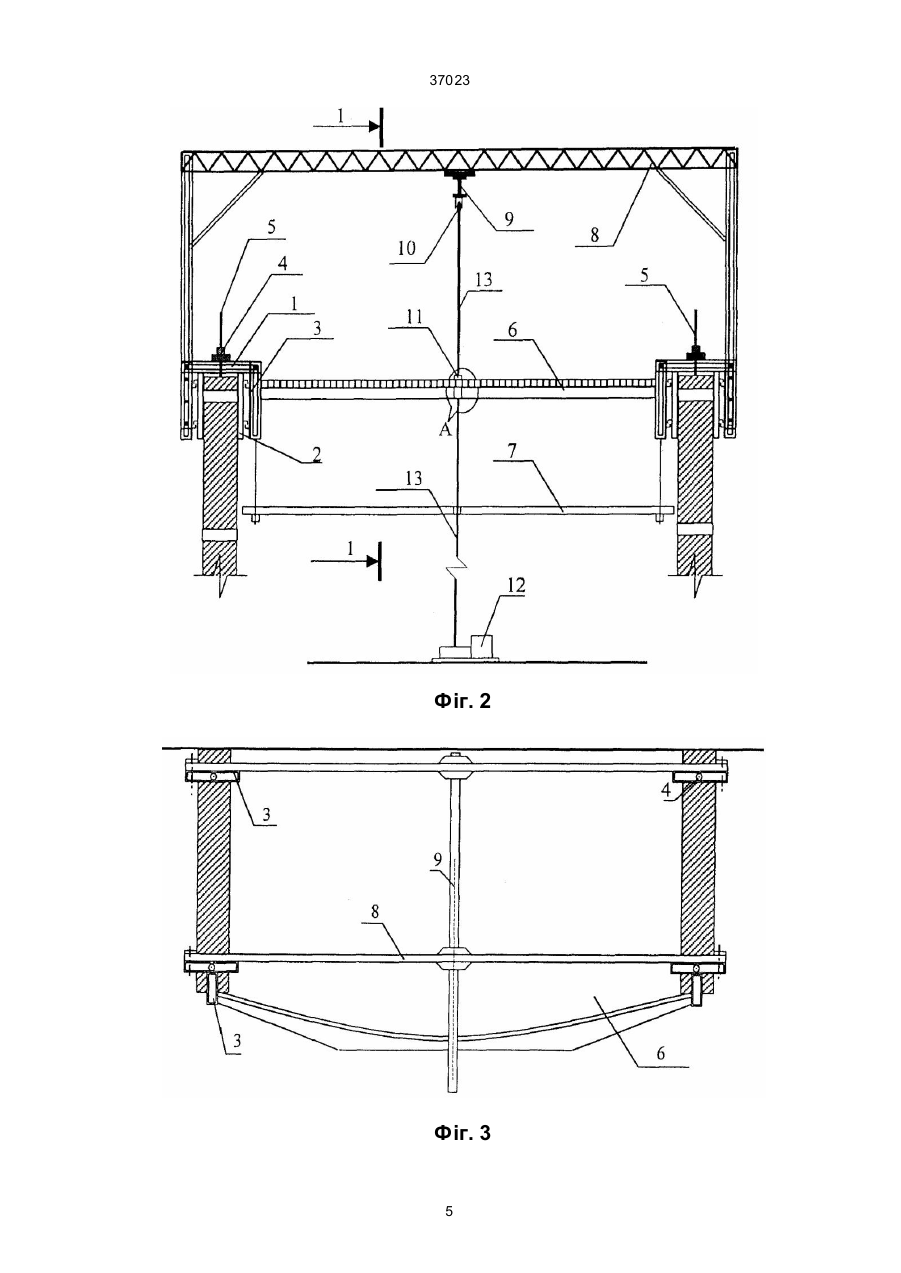

1. Опалублювальна система для реконструкції багатоповерхових будинків із збільшенням їх корисної площі, що включає ковзну опалубку із щитами, обладнання для її руху з домкратами та лебід 37023 перекриттів, згідно з винаходом, ковзна опалубка додатково обладнана порталом з виносною вантажонесучою консоллю та обводними блоками, а також пристроєм для поповерхового розпалублення перекриттів із упорним патрубком, лебідка змонтована за межами горизонтальної палуби, її канат пропущено через спрямований зверху вниз упорний конічний патрубок горизонтальної палуби і запасовано через блоки порталу на вказану палубу. Окрім цього, для забезпечення механізації поповерхового розпалублення перекриттів пристрій для нього пропонується виконати у вигляді встановленого на канат лебідки вище упорного патрубка палуби знімного упору з можливістю їх взаємодії. В даній пропозиції вводяться нові елементи та взаєморозташування - портал з виносною вантажонесучою консоллю та обводними блоками на ковзній опалубці та пристрій для поповерхового розпалублення перекриттів, що має спрямований знизу ввер х упорний конічний патрубок горизонтальної палуби, нове взаєморозташування, взаємозв'язки та конструктивне виконання - лебідка змонтована за межами горизонтальної палуби, її канат пропущено через спрямований знизу вверх упорний конічний патрубок горизонтально палуби і запасовано через блоки порталу на вказану палубу. Як розвиток конструктивного виконання пристрою для поповерхового розпалублення перекриттів, пропонується його виконання у вигляді встановленого на канат лебідки вище упорного патрубка палуби знімного упору з можливістю їх взаємодії. Таке конструктивно-технологічне вирішення опалублювальної системи дозволяє, змонтувавши її на рівні землі, споруджувати не лише вертикальні несучі конструкції, а й поповерхово зверху вниз, горизонтальні - без застосування потужних монтажних кранів для монтажу системи на висоті. Це пояснюється тим, що ця система споруджується на рівні землі і сама рухається вверх за рахунок власного механізму підйому, а потім - і опускання горизонтальної палуби. Суть пропонованої опалублювальної системи пояснюється графічними матеріалами, де на фіг. 1 зображений план існуючої будівлі та місця можливого ула штування опалублювальної системи для бетонування охоплюючих існуючу будівлю стін, а потім і перекриттів; на фіг. 2 - у вертикальному перерізі показано систему в процесі бетонування стін; на фіг. 3 - в плані показано цей же етап; на фіг. 4 - етап підготовки опалубки для улаштування перекриття найвищого поверху; на фіг. 5 - етап зведення нижчерозташованого перекриття; на фіг. 6, 7 та 8 послідовно показано переріз 1-1 на фіг. 2, але на різних етапах реконструкції: фіг.6 - в процесі бетонування стін, фіг. 7 - після бетонування найвищого перекриття перед його розпалубленням, на фіг. 8 - опускання опалубки перекриття на нижчерозташований ярус бетонування. На фіг. 9 показано вузол А на фіг. 2 в перерізі по канату лебідки перед розпалубленням конструкції перекриття, а на фіг. 10 - той же вузол після відривання опалубки перекриття від його бетонної конструкції. Опалублювальна система включає ковзну опалубку 1 із вертикальними щитами 2, що змонтовані на збірних домкратних рамах 3, на горизонтальній частині яких встановлено домкрати 4, що обпираються на попередньо змонтовані домкратні стержні 5. На рамах 3 також змонтовано горизонтальну палубу 6 та підвішено нижнє риштування 7. До зовнішніх відносно майбутніх перекриттів стійок домкратних рам 3 приєднано стояки порталу 8, який має повздовжню виносну вантажонесучу консоль 9. На останній змонтовано обвідні блоки 10. На палубі 6 є спрямований знизу вверх упорний конічний патрубок 11, висота якого відносно рівня палуби 6 дещо більша, ніж товщина перекриття. Лебідка 12 змонтована за межами палуби, на фіг. 2 на рівні землі, її канат 13 пропущено через вказаний патрубок 11 і запасовано через блоки 10 порталу 8 на горизонтальну палубу 6 (в момент розпалублення перекриття та опускання палуби 6, яку зображено на фіг. 7 та 8). Перед початковим відривом палуби 6 від чергового перекриття на канат 13 лебідки 12 вище упорного патрубка 11 встановлено знімний упор 14 з можливістю взаємодії і патрубком 11. Працює описана система таким чином. Після відривання відповідних котлованів та влаштування фундаментів, що охоплюють реконструйовану будівлю, на них монтується ковзна опалубка 1 із щитами 2. Щити 2 на болта приєднуються до розбірних домкратних рам 3, на ригелях яких теж на болта закріплено переважно гідравлічні домкрати 4, що опираються на встановлені на фундаменти металеві домкратні стержні 5. На домкратні рами 3 також монтується горизонтальна палуба 6 та портал 8 із консоллю 9. В ковзну опалубку 1 між її щитами 2 встановлюють арматуру та укладають бетон і по мірі його тужавлення за рахунок домкратів 4 починають її підйом, бетонуючи таким чином вертикальні стіни-пілони. При досягненні деякої висоти підвішують нижнє риштування 7, яке використовується для опорядження стін та влаштування в них отворів. Лебідка 12 при цьому використовується для подачі арматурних виробів та інших матеріалів на горизонт виробництва робіт, як показано на фіг. 6. Досягнувши вер хньої проектної позначки перекриття, демонтують щити 2 ковзної опалубки 1 та внутрішні вертикальні стояки домкратних рам 3. Горизонтальні ригелі рам 3 переопирають на зведені стіни, після чого демонтують і домкрати 4. При цьому можливо для подачі вниз демонтованих елементів опалубки 1 використання лебідки 12. Горизонтальну палубу 6 фіксують в отворах стін, як показано на фіг. 4. Після чого здійснюють бетонування перекриття, використовуючи портал 8 з консоллю 9 та лебідку 12 з канатом 13 для подачі матеріалів. Коли бетон влаштованого перекриття стужавіє, приступають до його розпалублення. Для чого перед початковим відривом палуби 6 від чергового перекриття на канат 13 лебідки 12 вище упорного патрубка 11 встановлено знімний упор 14 з можливістю взаємодії з патрубком 11, як показано на фіг. 9, а перед цією операцією канат 13 з деяким провисанням запасовують через блоки 10 порталу 8 за допомогою двовіткового стропу на горизонтальну палубу 6, як зображено на фіг. 7. Лебідку 12 короткочасно включають на підйом. При цьому натягується канат 13 і упор 14 тисне на спрямований знизу вверх упорний конічний патрубок 11, за рахунок чого і здійснюється початковий відрив горизонтальної опалубки 6, як показано на 2 37023 фіг. 10. Щоб не сталося самовільного небезпечного опускання палуби 6 після її відриву, вона зависає на канаті 13 в трьох точках: на упорі 14, оскільки його розмір більший за розмір отвору в плиті перекриття, та на двох стропах, що застроплені на консолі палуби 6. Далі знімають упор 14 і, увімкнувши лебідку 12 на розмотування канату 13, здійснюють з її допомогою опускання палуби 6 на рівень нижчерозташованого майбутнього перекриття, як показано на фіг. 8, де вона фіксується, після чого повторюється описаний вище цикл влаштування та розпалубки чергового перекриття. Таким чином, описана опалублювальна система, змонтована на рівні землі, дозволяє в напрямку знизу вверх зводити вертикальні стіни, а потім в протилежному напрямку послідовно влаштовувати між ними перекриття. Тобто виключаєть ся використання вантажопідйомних кранів для її монтажу на висоті. Крім цього, реалізація створеної на основі описаної системи технології дозволяє створити навколо реконструйованої будівлі жорстку просторову конструкцію підсилення, яка суттєво збільшить надійність та тривалість її майбутньої її безпечної експлуатації. Паралельно вирішуються завдання покращення архітектурної виразності та теплозахисних властивостей знову створених на забетонованому таким чином каркасі індустріальних огороджень. Джерела інформації 1. Патент РФ № 2036291 С1, 6Е04G23/00, 21/14, 1995 г., бюл. № 15. 2. Авторське свідоцтво № 1574768 A1, 6 Е04G23/00, 13/02, 1990 р., бюл. № 24. 3 37023 Фіг. 1 4 37023 Фіг. 2 Фіг. 3 5 37023 Фіг. 4 Фіг. 5 6 37023 Фіг. 6 Фіг. 7 7 37023 Фіг. 8 Фіг. 9 8 37023 Фіг. 10 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 9
