Спосіб виготовлення пустотних сферичних викуванців

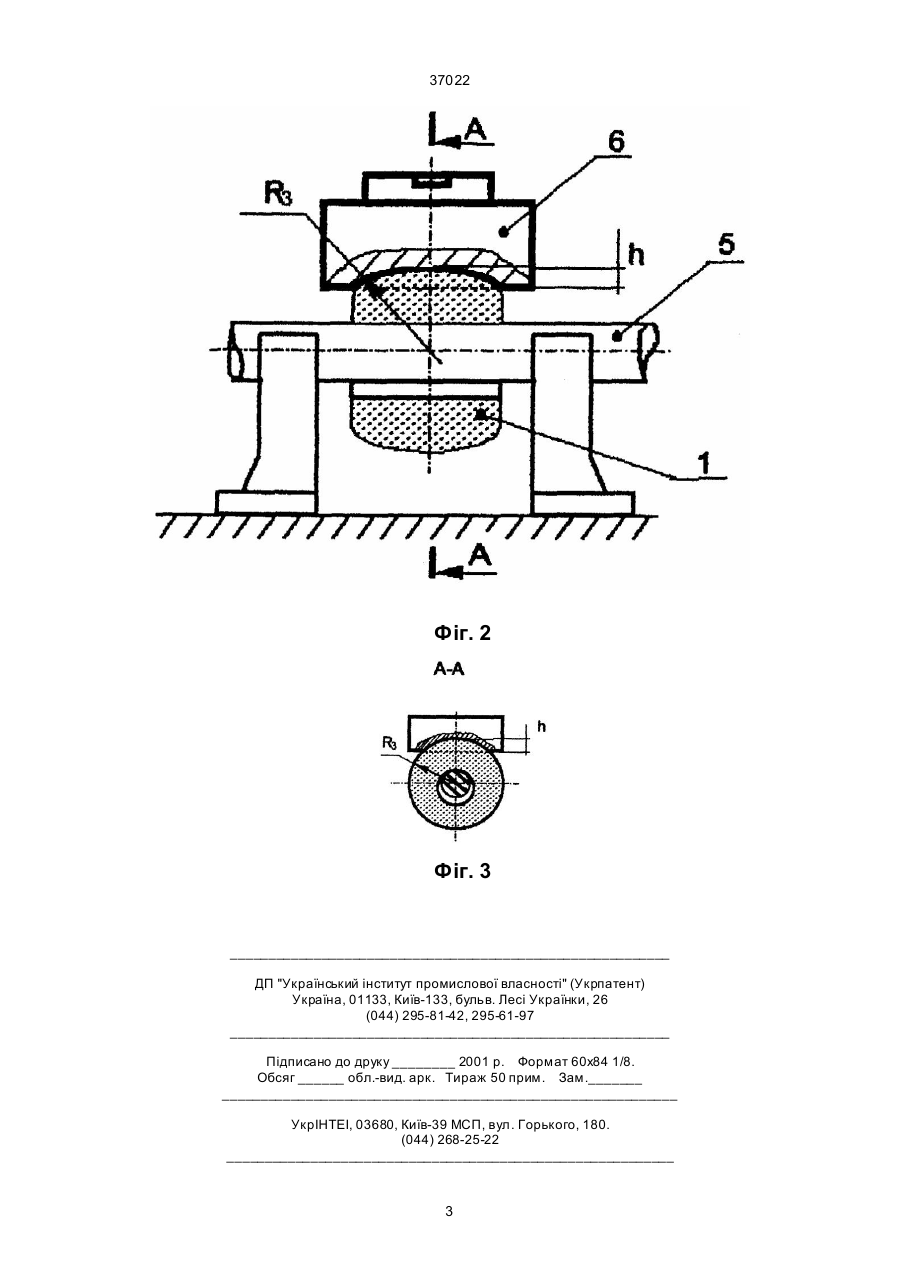

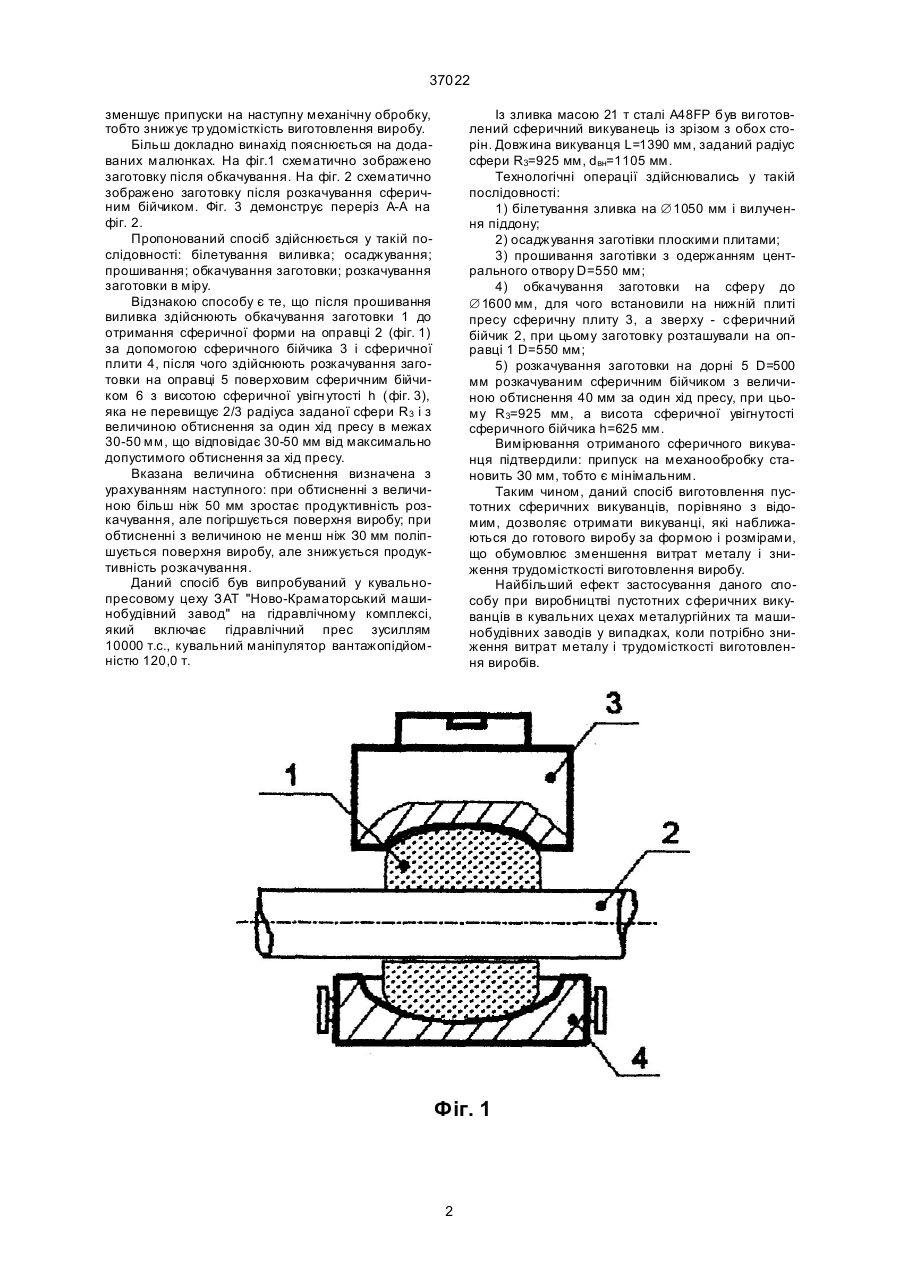

Спосіб виготовлення пустотних сферичних викуванців. що включає білетування виливка, осадження, прошивання і розкачування, який відрізняється тим, що після прошивання виконують обкачування до отримання сферичної форми по зовнішньому діаметру, а розкачування здійснюють сферичним бійчиком з висотою сферичної ввігнутості, яка не перевищує 2/3 радіуса задаваної сфери, і з величиною обтиснення за один хід пресу в межах 30-50 мм. (19) (21) 2000031384 (22) 10.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Кальченко Петро Павлович, Олешко Віктор Ми хайлович, Шабанов Володимир Борисович (73) Закрите акціонерне товариство "НовоКраматорський машинобудівний завод" 37022 зменшує припуски на наступну механічну обробку, тобто знижує тр удомісткість виготовлення виробу. Більш докладно винахід пояснюється на додаваних малюнках. На фіг.1 схематично зображено заготовку після обкачування. На фіг. 2 схематично зображено заготовку після розкачування сферичним бійчиком. Фіг. 3 демонструє переріз А-А на фіг. 2. Пропонований спосіб здійснюється у такій послідовності: білетування виливка; осаджування; прошивання; обкачування заготовки; розкачування заготовки в міру. Відзнакою способу є те, що після прошивання виливка здійснюють обкачування заготовки 1 до отримання сферичної форми на оправці 2 (фіг. 1) за допомогою сферичного бійчика 3 і сферичної плити 4, після чого здійснюють розкачування заготовки на оправці 5 поверховим сферичним бійчиком 6 з висотою сферичної увігн утості h (фіг. 3), яка не перевищує 2/3 радіуса заданої сфери R 3 і з величиною обтиснення за один хід пресу в межах 30-50 мм, що відповідає 30-50 мм від максимально допустимого обтиснення за хід пресу. Вказана величина обтиснення визначена з урахуванням наступного: при обтисненні з величиною більш ніж 50 мм зростає продуктивність розкачування, але погіршується поверхня виробу; при обтисненні з величиною не менш ніж З0 мм поліпшується поверхня виробу, але знижується продуктивність розкачування. Даний спосіб був випробуваний у кувальнопресовому цеху ЗАТ "Ново-Краматорський машинобудівний завод" на гідравлічному комплексі, який включає гідравлічний прес зусиллям 10000 т.с., кувальний маніпулятор вантажопідйомністю 120,0 т. Із зливка масою 21 т сталі А48FР був ви готовлений сферичний викуванець із зрізом з обох сторін. Довжина викуванця L=1390 мм, заданий радіус сфери R3=925 мм, dвн=1105 мм. Технологічні операції здійснювались у такій послідовності: 1) білетування зливка на Æ1050 мм і вилучення піддону; 2) осаджування заготівки плоскими плитами; 3) прошивання заготівки з одержанням центрального отвору D=550 мм; 4) обкачування заготовки на сферу до Æ1600 мм, для чого встановили на нижній плиті пресу сферичну плиту 3, а зверху - сферичний бійчик 2, при цьому заготовку розташували на оправці 1 D=550 мм; 5) розкачування заготовки на дорні 5 D=500 мм розкачуваним сферичним бійчиком з величиною обтиснення 40 мм за один хід пресу, при цьому R3=925 мм, а висота сферичної увігнутості сферичного бійчика h=625 мм. Вимірювання отриманого сферичного викуванця підтвердили: припуск на механообробку становить З0 мм, тобто є мінімальним. Таким чином, даний спосіб виготовлення пустотних сферичних викуванців, порівняно з відомим, дозволяє отримати викуванці, які наближаються до готового виробу за формою і розмірами, що обумовлює зменшення витрат металу і зниження трудомісткості виготовлення виробу. Найбільший ефект застосування даного способу при виробництві пустотних сферичних викуванців в кувальних цехах металургійних та машинобудівних заводів у випадках, коли потрібно зниження витрат металу і трудомісткості виготовлення виробів. Фіг. 1 2 37022 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
