Формула / Реферат

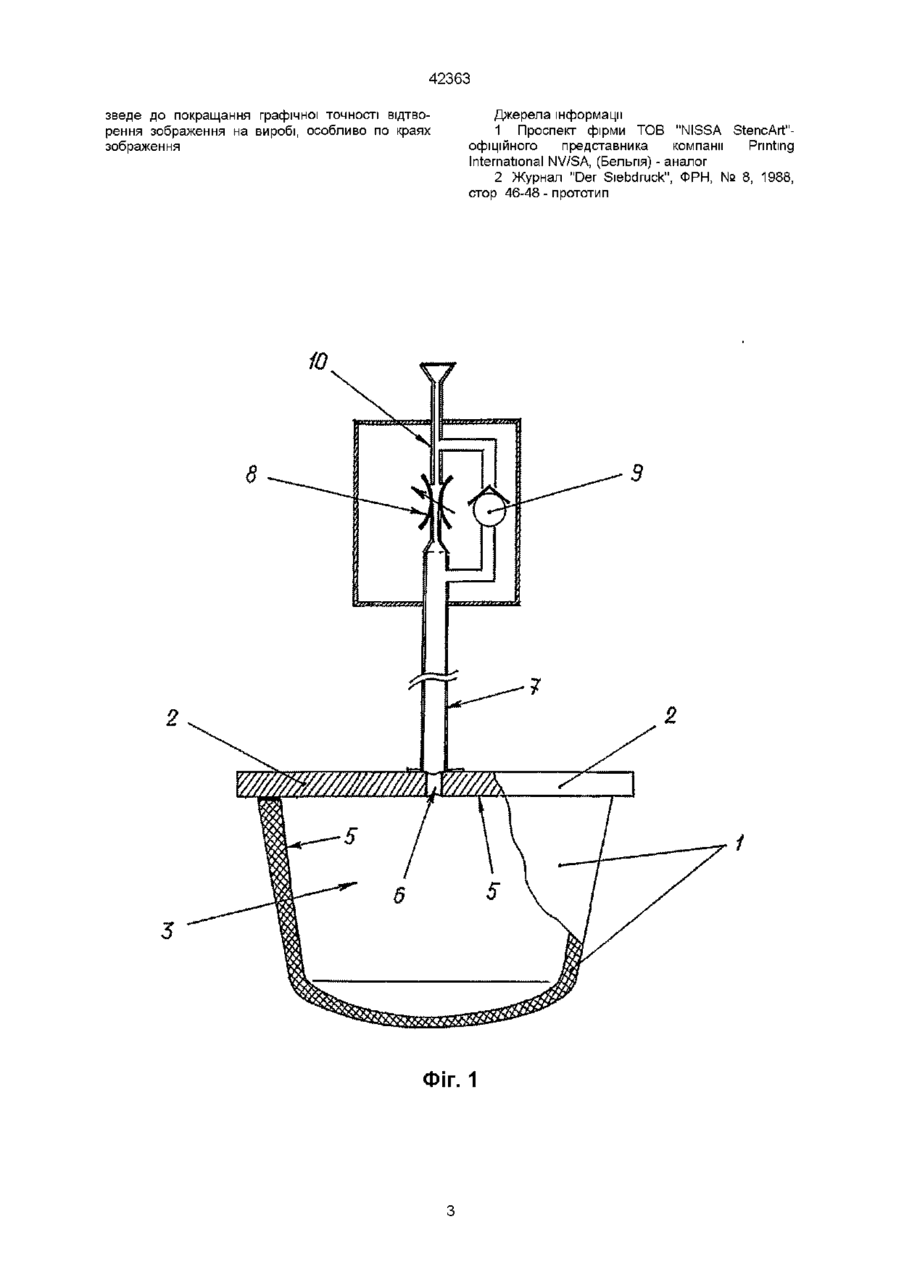

Тампон друкарський, який містить безпосередньо тіло тампона та тримач тампона, при цьому тіло тампона виконано закріпленим на тримачі тампона герметично і зв'язаним із зазначеним тримачем тампона з утворенням внутрішньої герметичної порожнини, який відрізняється тим, що він додатково обладнаний дроселем із зворотним клапаном, а у тримачі виконаний отвір, при цьому виходи дроселя і зворотного клапана виконані зв'язаними з герметичною порожниною тампона крізь зазначений отвір.

Текст

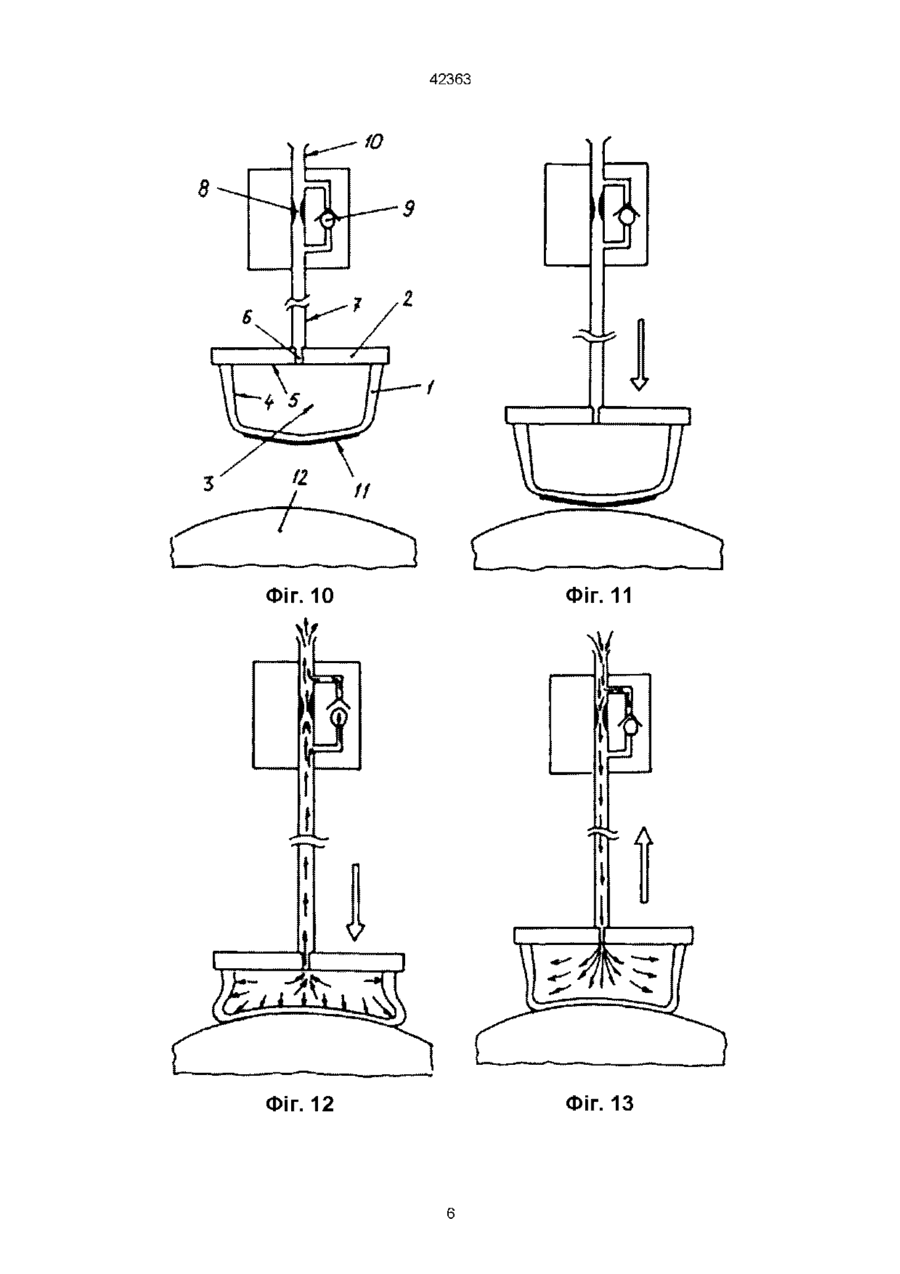

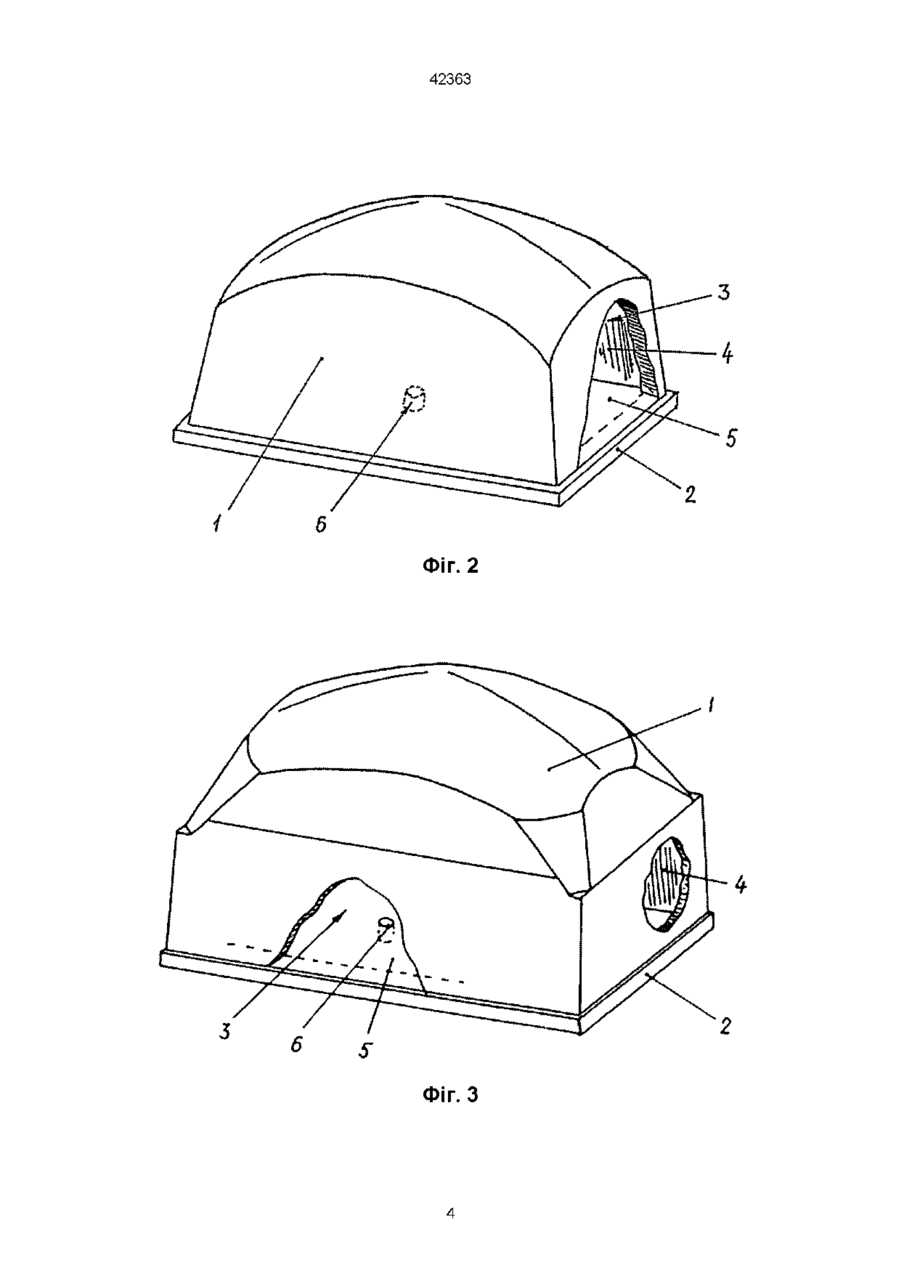

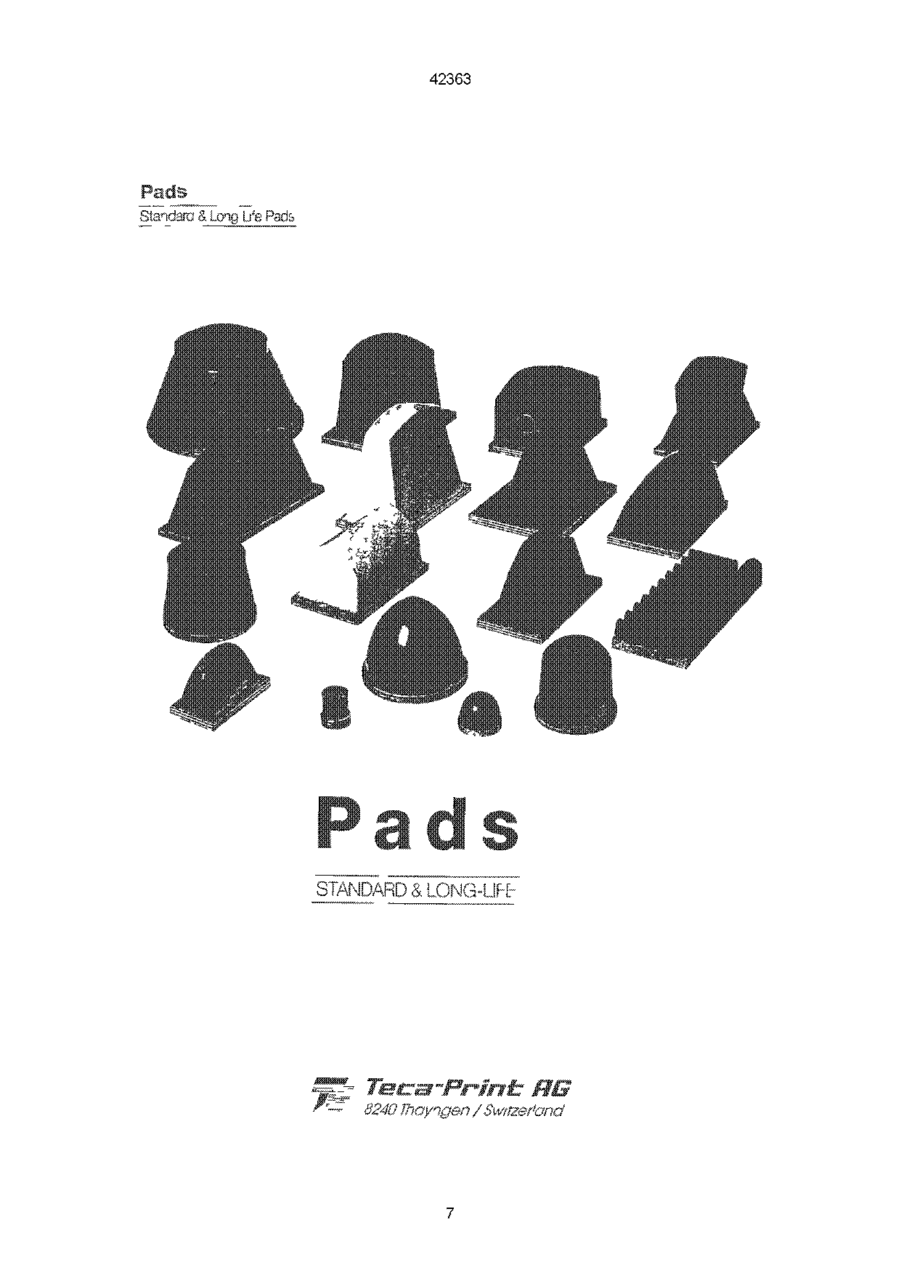

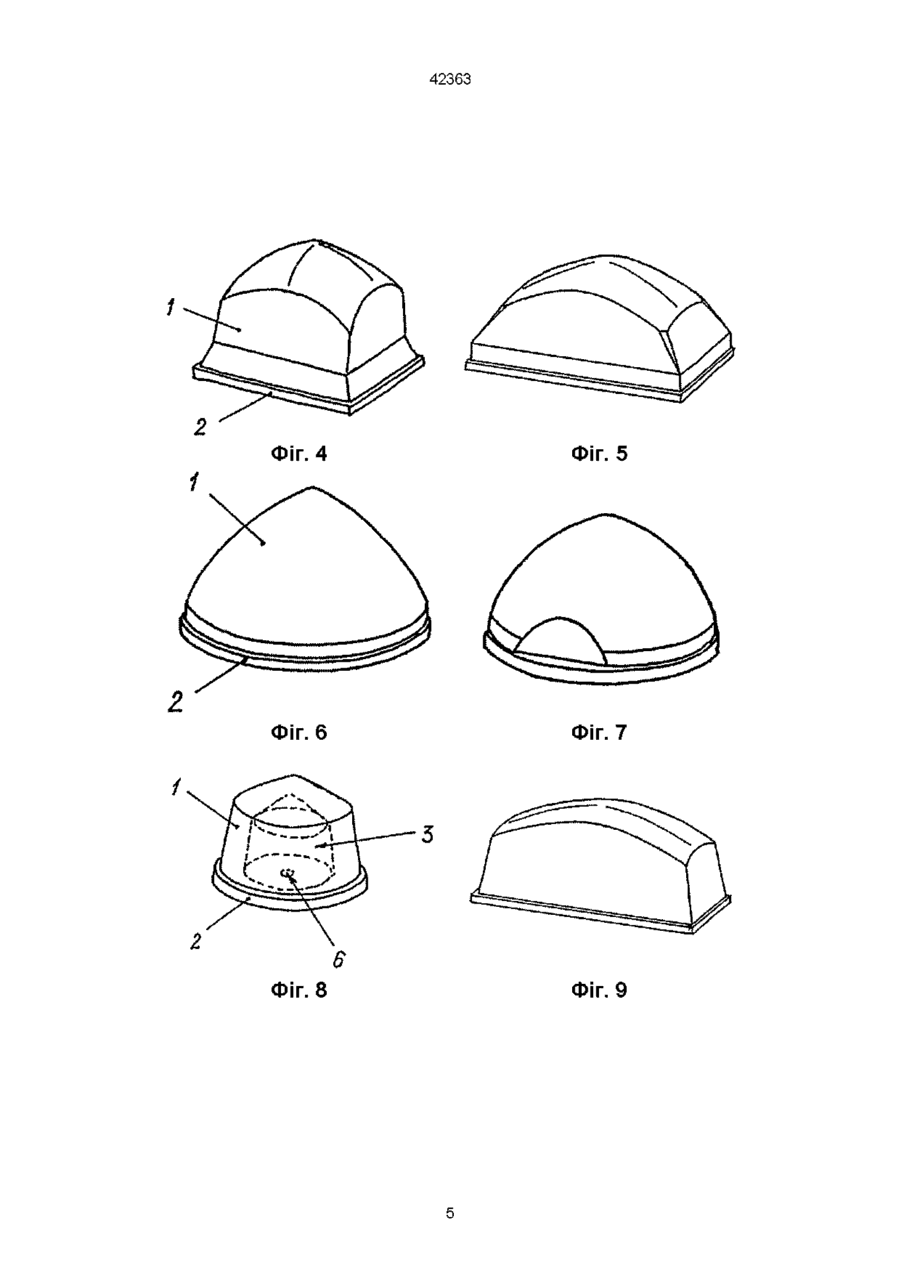

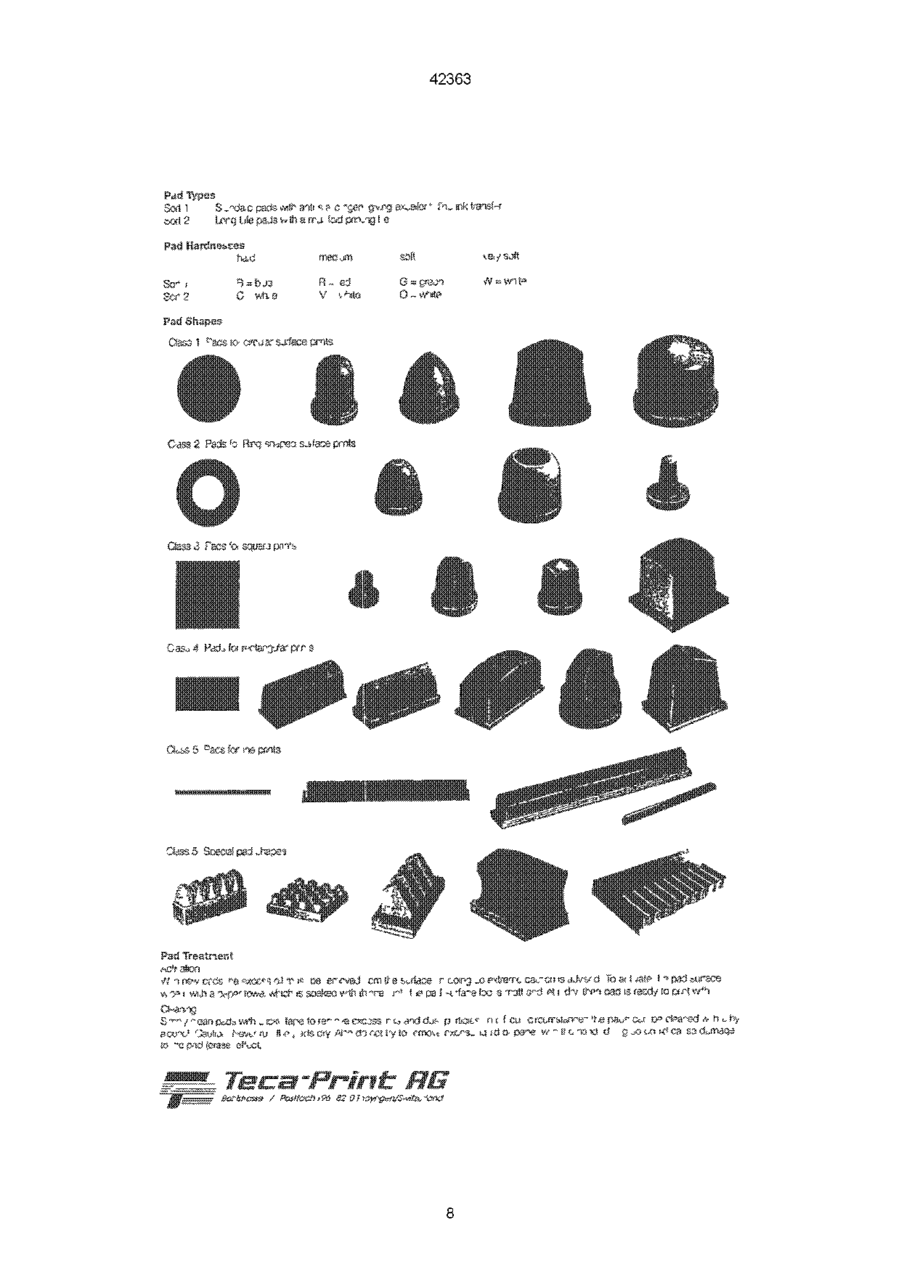

Тампон друкарський, який містить безпосередньо тіло тампона та тримач тампона, при цьому тіло тампона виконано закріпленим на тримачі тампона герметично і зв'язаним із зазначеним тримачем тампона з утворенням внутрішньої герметичної порожнини, який відрізняється тим, що він додатково обладнаний дроселем із зворотним клапаном, а у тримачі виконаний отвір, при цьому виходи дроселя і зворотного клапана виконані зв'язаними з герметичною порожниною тампона крізь зазначений отвір Винахід відноситься до галузі поліграфи, зокрема, до устаткування для нанесення зображення при друкуванні з друкарської форми на задруковувану поверхню об'ємного виробу, а саме, до тампонів для тампонного друку Спосіб тампонного друку знайшов широке застосування у самих різних галузях народного господарства автомобільній, приладобудівній, машинобудівній, поліграфічній промисловості та ін Найчастіше використовують СИЛІКОНОВІ тампони різних форм, різної жорсткості і розмірів За допомогою тампона зображення передається з друкарської форми на задруковувану поверхню виробу Тампон повинен, з одного боку, легко змінювати свою форму, а з другого боку - чітко і без викривлень передавати зображення на задруковану поверхню виробу Один і той же тампон може використовуватися для нанесення декількох різних зображень різними друкарськими фарбами Тампон виготовляють із суміші силіконового каучуку, пластифікаторів та наповнювачів гіршення графічної точності відтворення зображення, особливо по краях зображення Недоліками також є й те, що величина викривлення зображення при його відтворенні (перенесенні) з тампона на задруковувану поверхню виробу відрізняється у різних точках (особливо по краях прилягання тампона до поверхні виробу) Недоліком тампона з герметичною порожниною є і те, що відбувається проковзування тампона із зображенням відносно задруковуваної поверхні (особливо на виробах з неплоскою, наприклад, сферичною поверхнею), при цьому величина проковзування тампона збільшується на периферійних ділянках тампона Найбільш близьким за суттю технічним рішенням, обраним за прототип, є тампон друкарський, який містить безпосередньо тіло тампона та тримач тампона, при цьому тіло тампона виконано закріпленим на тримачі тампона герметично і зв'язаним із зазначеним тримачем тампона з утворенням внутрішньої герметичної порожнини [2] Усі стандартні види тампонів мають одну загальну ознаку поверхня, що переносить фарбове зображення на задруковувані вироби, має склеписту форму, а бокові поверхні злегка скошені (нахилені під кутом) Зазначена форма тампона сприяє якісному перенесенню фарби, а похилість бокових по Відомий тампон друкарський, який містить тіло тампона та тримач тампона, при цьому тіло тампона виконано закріпленим на тримачі тампона герметично і зв'язаним із зазначеним тримачем тампона з утворенням внутрішньої герметичної порожнини [1] Усі стандартні види тампонів мають одну загальну ознаку поверхня, що переносить фарбове зображення на задрукований виріб має склеписту форму, а бокові поверхні тампона злегка скошені (нахилені під кутом) Недоліками відомого тампона друкарського є те, що величина тиску тіла тампона на кожну ділянку задруковуваної поверхні виробу є нерівномірною, що призводить до проковзування тіла тампона відносно поверхні виробу і, у свою чергу, до по верхонь тампона - СТІЙКОСТІ ДО ПОЗДОВЖНЬОГО стис кування Недоліками відомого тампона друкарського, який обрано за прототип, є те, що величина тиску тіла тампона на кожну ділянку задруковуваної поверхні виробу є нерівномірною, що призводить до проковзування тіла тампона відносно поверхні виробу і, у свою чергу, до погіршення графічної точності відтворення зображення, особливо по краях зображення Недоліками також є і те, що величина СО (О со 42363 викривлення зображення при його відтворенні (перенесенні) з тампона на задруковувану поверхню виробу відрізняється у різних точках (особливо по краях прилягання тампона до поверхні виробу) Недоліком тампона з герметичною порожниною є і те, що відбувається проковзування тампона із зображенням відносно задруковуваної поверхні (особливо на виробах з неплоскою, наприклад сферичною, поверхнею), при цьому величина проковзування тампона збільшується на периферійних ділянках тампона В основу винаходу поставлено задачу шляхом регулювання пружності тампона забезпечити рівномірний тиск при друкуванні на неплоских поверхнях та зменшити відносне проковзування тампона по зазначеній поверхні виробу, що задруковувається Суть винаходу в тампоні друкарському, який містить безпосередньо тіло тампона та тримач тампона, при цьому тіло тампона виконано закріпленим на тримачі тампона герметично і зв'язаним із зазначеним тримачем тампона з утворенням внутрішньої герметичної порожнини, досягається тим, що він виконується додатково обладнаним дроселем із зворотним клапаном, а у тримачі виконується отвір Суть винаходу досягається також і тим, що виходи дроселя і зворотного клапана виконано зв'язаними з герметичною порожниною тампона крізь зазначений отвір Порівняння технічного рішення, що пропонується, з прототипом дозволяє зробити висновок, що тампон друкарський відрізняється тим, що він додатково обладнаний дроселем із зворотним клапаном, а у тримачі виконаний отвір, при цьому виходи дроселя і зворотного клапана виконано зв'язаними з герметичною порожниною тампона крізь зазначений отвір Таким чином, тампон друкарський, що пропонується, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 надана конструктивнокомпонувальна схема тампона для тампонного друку, на фіг 2-9 надані ЗОВНІШНІ ВИГЛЯДИ тампонів, які обрані за прототип, на фіг 10-13 показана схема роботи тампона, який пропонується (схема перенесення за допомогою тампона зображення на задруковувану поверхню виробу) Тампон друкарський (як варіант конструктивного виконання див фіг 1) містить безпосередньо тіло 1 тампона, яке закріплено на тримачі 2 тампона Тіло 1 тампона виконано герметично зв'язаним із зазначеним тримачем 2 тампона Зазначене з'єднання тіла 1 тампона з тримачем 2 виконується, наприклад, за допомогою склеювання одного конструктивного елемента тампона (позиція 1) з другим (позиція 2) (див фіг 2-9) з утворюванням герметичної порожнини З між внутрішньою стінкою 4 тіла 1 тампона і внутрішньою поверхнею 5 тримача 2 тампона Конструктивно на тримачі 2 тампона виконують наскрізний отвір 6, при цьому отвір 6 виконують у зоні закріплення тіла 1 тампона до тримача 2 3 герметичною порожниною 3 (крізь отвір 6) за допомогою трубопроводів 7 з'єднують дросель 8, який конструктивно обладнаний зворотним клапаном 9 Виходи 10 зазначених дроселя 8 і зворотного клапана 9 виконано зв'язаними з герметичною порож ниною 3 тампона крізь отвір 6 Таким чином, внутрішня порожнина 3 тампона з'єднується з атмосферним повітрям крізь виходи 10 Тампон друкарський працює таким чином Попередньо тіло 1 тампона набирає з друкарської форми фарбу 11 (див фіг 10) Після цього тіло 1 тампона (закріплене на тримачі 2) з нанесеною на нього фарбою 11 переміщується у бік виробу 12 (див фіг 11) При контактуванні поверхні тіла 1 тампона (з фарбою 11) з поверхнею вироб у ^ , зазначена фарба 11 наноситься на поверхню виробу 12 (див фіг 12) При стисканні тіла 1 тампона воно деформується При цьому зменшується об'єм внутрішньої порожнини 3 тіла 1 тампона Повітря з внутрішньої порожнини 3 починає витискуватися крізь отвір 6 у тримачі 2 та крізь з'єднаний з отвором 6 трубопровід 7 у бік дроселя 8 та зворотного клапана 9 (див фіг 12) Дросель 8 конструктивно виконаний таким, що при різкій ЗМІНІ тиску у внутрішній порожнині 3 тіла 1 тампона він не зможе пропустити крізь себе увесь об'єм повітря з внутрішньої порожнини 3 тіла 1 тампона із зазначеним темпом переміщення тримача 2 у бік виробу 12 Для цього спрацьовує зворотний клапан 9 і перепускає повітря з внутрішньої порожнини 3 тіла 1 тампона, що залишилося, крізь себе (див фіг 12) Таким чином, повітря з внутрішньої порожнини 3 тіла 1 тампона, проходячи крізь дросель 8 із зворотним клапаном 9, попадає у вихідний трубопровід 10, а з нього - в атмосферу Це забезпечує рівномірне натискання тіла 1 тампона на поверхню виробу 12 та ліквідує проковзування тіла 1 тампона по краях поверхні виробу 12 Після ЗНЯТТЯ тиску з тримача 2 тампона зазначений тримач 2 з тілом 1 тампона починає рухатися у зворотному напрямку (див фіг 13) На поверхні виробу 12 залишиться утворене (перенесене) фарбою 11 зображення При переміщенні тіла 1 тампона у зворотному напрямку тіло 1 тампона починає розтискатися до статичного положення При цьому збільшуватиметься об'єм внутрішньої порожнини 3 тіла 1 тампона і всмоктуватися повітря з атмосфери крізь трубопровід 10 (див фіг 13) Але при цьому працюватиме тільки дросель 8 і збільшення об'єму внутрішньої порожнини 3 тіла 1 проходитиме повільніше, ніж у першому випадку Це необхідно для того, щоб фарба 11 при різкому відновленні геометричної форми тіла 1 тампона не розбризкувалася у бік виробу 12 під дією сил інерції Після відновлення тілом 1 тампона своєї форми (при заповненні внутрішньої порожнини 3 тіла 1 повітрям) тампон друкарський є знову готовим до роботи Підвищення ефективності застосування тампона друкарського у порівнянні з прототипом досягається за рахунок підвищення його експлуатаційних властивостей, а саме, за рахунок підвищення КІЛЬКОСТІ перенесених ним фарбових зображень (тиражостійкості) Конструктивне виконання тампона дозволить підвищити МІЦНІСТЬ останнього і забезпечити його використання на високопродуктивному друкарському обладнанні Конструктивне виконання тампона дозволить також забезпечити рівномірне натискання тіла тампона на поверхню виробу та ліквідувати проковзування тіла тампона по краях поверхні виробу Це, у свою чергу, при 42363 зведе до покращання графічної точності відтворення зображення на виробі, особливо по краях зображення Джерела інформації 1 Проспект фірми ТОВ "NISSA StencArt"офіційного представника компанії Printing International NV/SA, (Бельгія) - аналог 2 Журнал "Der Siebdruck", ФРН, № 8, 1988, crop 46-48 - прототип 8 Фіг. 1 42363 Фіг. 2 Фіг. З 42363 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 Фіг. 9 42363 v Фіг. 11 -л Фіг. 12 Фіг. 13 42363 42363 ou rxc^s,. M J 42363 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22

Дивитися

Додаткова інформація

Автори англійською

Balaban Orest Tymofiiovych, Nykyforuk Bohdan Vasyliovych, Safiannykov Anatolii Hryhorovyvh

Автори російською

Балабан Орест Тимофеевич, Никифорук Богдан Васильевич, Сафянников Анатолий Григорьевич

МПК / Мітки

МПК: B41N 1/00

Мітки: друкарський, тампон
