Пристрій для кріплення різців гірничих машин

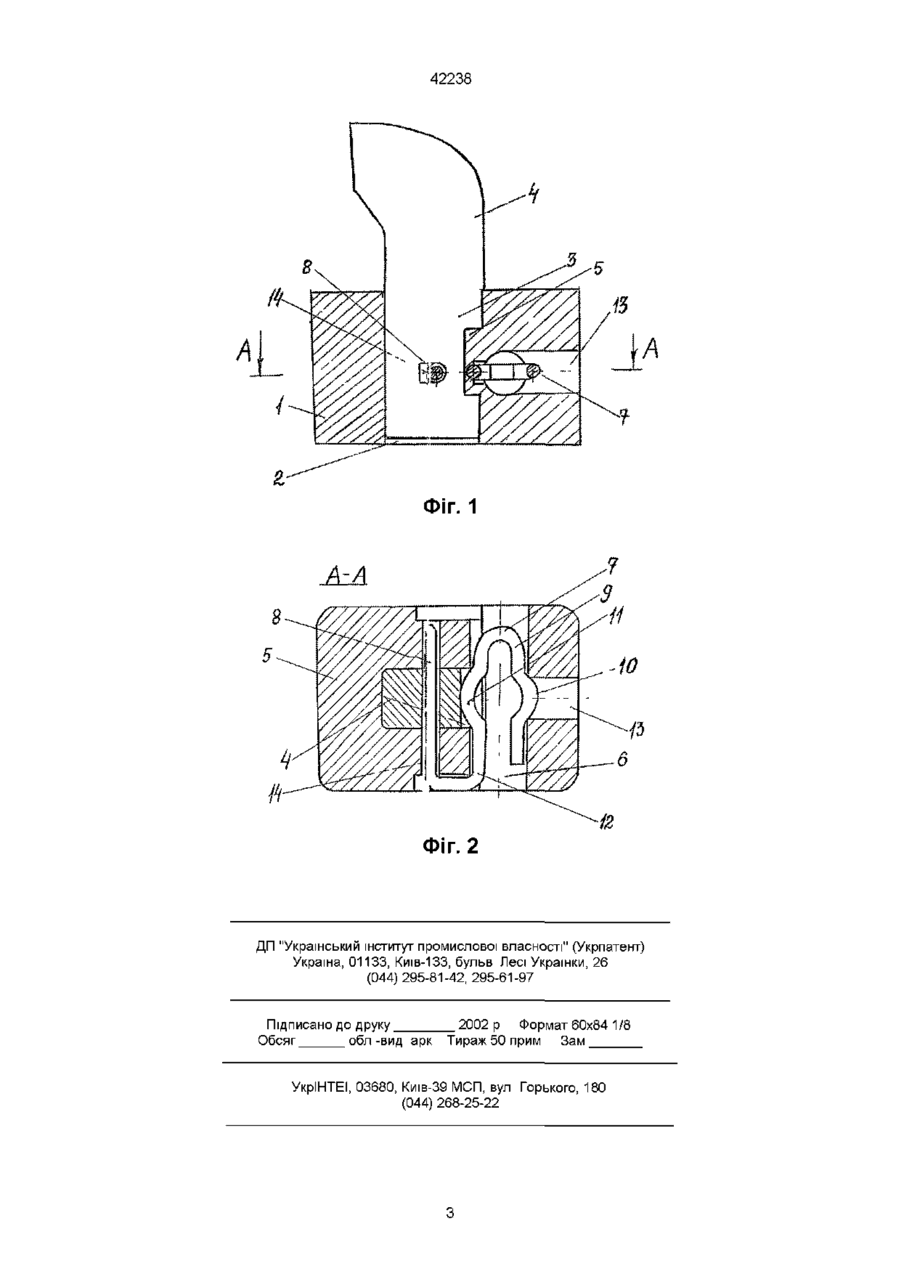

1 Пристрій для кріплення різців гірничих машин, який має різцетримач з гніздом під хвостовик різця з виїмкою і зв'язаний з гніздом поперечним отвором для фіксатора, виконаного у вигляді вит ків пружного дроту і має виступ, розташований в ГНІЗДІ під хвостовиком різця, який відрізняється тим, що фіксатор виконаний зигзагоподібним з двома ЗОВНІШНІМИ сторонами, одна з яких пряма, а інша має виступ симетрично виступу внутрішньої сторони, який розташований в отворі, передбаченому в різцетримачі, при цьому пряма сторона фіксатора розміщена в отворі, виконаному в ТІЛІ різцетримача по горизонтальній осі поперечного отвору, що проходить через хвостовик різця 2 Пристрій по п 1, який відрізняється тим, що пряма зовнішня сторона фіксатора виконана під кутом до своєї вертикальної осі Винахід відноситься до області гірництва і може використовуватися в гірничий промисловості при видобутку вугілля Відомий пристрій для кріплення різців гірничих машин (див авторське свідчення СРСР № 977765, МПК Е21С25/46, 1980 р), утримуюче різцетримач з розточками, що має подовжнє гніздо під хвостовик різця з виїмкою і поперечний отвір, зв'язане з поперечним пазом різцетримач, і фіксатор у вигляді витків пружного дроту, що мають дві короткі і дві довгі сторони, одна з яких розташована у виїмці хвостовика різця Довга сторона витків дроту встановлена в поперечному пазу різцетримач, а КІНЦІ витків дроту заломлені на їх коротких сторонах і розміщені в розточки різцетримач Хвостовик різця встановлюється в подовжнє гніздо різцетримача, при цьому дріт, що вводиться в поперечний отвір стискується і ковзає сторонами у виїмці хвостовика і в поперечному пазу різцетримача доти, поки КІНЦІ дроту, розціпившись, не зачіпаються за поверхню росточек При заміні різця дріт витягується з отвору, після чого різець виймається з різцетримача кою і звязаним з гніздом поперечним отвором для фіксатора, виконаного у вигляді витків пружного дроту, що мають дві короткі і дві довгі сторони, один з вільних КІНЦІВ витків пружного дроту, що контактує з різцем, має виступ, наприклад, напівкру Недоліком пристрою є те, що під дією динамічних навантажень відбувається розбивка гнізда різцетримача, за рахунок чого втрачаються різці Найбільш близьким по технічній суті і результату, що досягається є пристрій для кріплення різця гірничої машини (див авторське свідчення СРСР № 1377380, МПК Е21С25/46, пріоритет від 11 01 1985 р), який вибраний як прототип Пристрій для кріплення різців гірничих машин включає різцетримач з гніздом під хвостовик різця з виїм глої форми, який розташований в ГНІЗДІ ПІД ХВОСТО ВИКОМ різця, при цьому коротка сторона витків дроту менше отвору під фіксатор, а інший вільний кінець, який має розмір більше поперечного отвору в різцетримачі, встановлюється в ньому з натягом При монтажі пристрою в гніздо різцетримача вставляється різець і забивається фіксатор, при цьому довга сторона його входить в паз Під дією пружних сил на фіксатор різець утримується в різцетримачі При заміні різця фіксатор виймається з отвору Недоліком пристрою є те, що в процесі роботи, внаслідок динамічних навантажень, діючих на різець, відбувається розбивання гнізда різцетримача, порушується контакт напівкруглого виступу з різцем, знижується надійність кріплення різця, що веде до його втрати Загальними ознаками прототипу і пристрою, для кріплення різців гірничих машин є різцетримач з гніздом під хвостовик різця з виїмкою і зв'язаним з гніздом поперечним отвором для фіксатора, виконаного у вигляді витків пружного дроту і що має виступ У основу винаходу поставлена задача удосконалення пристрою для кріплення різців гірничих машин, в якому передбачено за рахунок виконання фіксатора зигзагоподібної форми та прошивки фіксатором отворів в різцетримачі і хвостовику за 00 со 42238 безпечити надійне кріплення різця при великих динамічних навантаженнях на різець Поставлена задача вирішується тим, що в пристрої для кріплення різців гірничих машин, який має різцетримач з гніздом під хвостовик різця з виїмкою і зв'язаний з гніздом поперечним отвором для фіксатора, виконаного у вигляді витків пружного дроту і має виступ, розташований в ГНІЗДІ ПІД хвостовиком різця, згідно винаходу, фіксатор виконаний зигзагоподібним з двома ЗОВНІШНІМИ сторонами, одна з яких пряма, а інша має виступ симетрично виступу внутрішньої сторони, який розташований в отворі, передбаченому в різцетримачі, при цьому, пряма сторона фіксатора розміщена в отворі, виконаному в ТІЛІ різцетримача по горизонтальній осі поперечного отвору, що проходить через хвостовик різця Доцільно, але не обов'язково, виконувати зовнішню пряму сторону фіксатора під кутом до своєї вертикальної осі Вказані ознаки складають суть винаходу, оскільки є необхідними і достатніми для досягнення технічного результату - надійного кріплення різця за рахунок прошивки отворів різцетримача і різця фіксатором Причинно-наслідковий зв'язок ознак, що складають суть винаходу з технічним результатом, що досягається, пояснюється наступним Численними експериментами з пристроєм для кріплення різців гірничих машин встановлено, що при використанні пристроїв, що пропонуються, в яких фіксатор виконаний зигзагоподібним з двома ЗОВНІШНІМИ сторонами, забезпечує утримання фіксатора різцетримача при навантаженнях за рахунок додаткового симетричного виступу в одній із ЗОВНІШНІХ сторін, а виконання іншої зовнішньої сторони прямої, виконаної під кутом до своєї вертикальної осі і розташованої в отворі, що прошиває різцетримач і хвостовик різця забезпечує надійне кріплення різця Суть винаходу пояснюється кресленням, на фіг 1 показаний загальний вигляд пристрою для кріплення різців гірничих машин, на фіг 2 розріз АА по фіг 1 Пристрій для кріплення різців гірничих машин складається з різцетримача 1 з гніздом 2 під хвостовик 3, різця 4 з виїмкою 5 і зв'язаним з гніздом 2 поперечним отвором 6 для фіксатора 7, виконаного у вигляді витків пружного дроту зигзагоподібної форми з двома ЗОВНІШНІМИ сторонами, одна з яких виконана прямою 8, а інша сторона 9 має виступ 10, виконаний симетрично виступу 11 внутрішньої сторони 12 і розташований в отворі 13 різцетримача 1 Пряма сторона 8 фіксатора 7 розміщена в отворі 14, виконаному в ТІЛІ різцетримача 1 по горизонтальній осі поперечного отвору 6 і проходячого через хвостовик 3 різця 4 Збирання пристрою для кріплення різців гірничих машин здійснюється таким чином Спочатку в гніздо 2 вставляли різець 4 з хвостовиком 3 Після цього в поперечний отвір 6 забивається фіксатор 7 зигзагоподібної форми Симетричні виступи 10 і 11 на внутрішньої 12 і однієї із ЗОВНІШНІХ сторін 9 встановлюються ВІДПОВІДНО у виїмці 5 хвостовика З різця 4 і в отворі 13 різцетримача 1 Пряма сторона 8 розміщена в отворі 14 різцетримача 1 і хвостовика 3 Фіксатор 7 утримується в отворі 6 під дією сил тертя між двома симетричними виступами 10, 11 і западинами, в яких вони розташовані, а також додатковим притискуванням прямої сторони 8 фіксатора 7 отвору 14 за рахунок того, що вона виконана під кутом (відхилена від осі) Додаткове притискування прямої сторони 8 забезпечується за рахунок пружності (відхилення її від осі на кут) Даний фіксатор 7 гарантовано утримує різець в різцетримачі 1, при будь-яких ступенях розбивки гнізда різцетримача від динамічних навантажень за рахунок того, що пряма сторона 8 фіксатора 7 проходить в отворі 14 тіла різцетримача 1 і хвостовика 3 різця 4 Додатково за рахунок виступу 10 сторони 9 більш надійно утримується фіксатор 7 в отворі 13 Таким чином, відбувається надійне утримання різця при тривалих динамічних навантаженнях При заміні різця фіксатор виймається з отвору 42238 ФІГ. 1 .AzA Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
