Друкарський апарат ротаційної друкарської машини

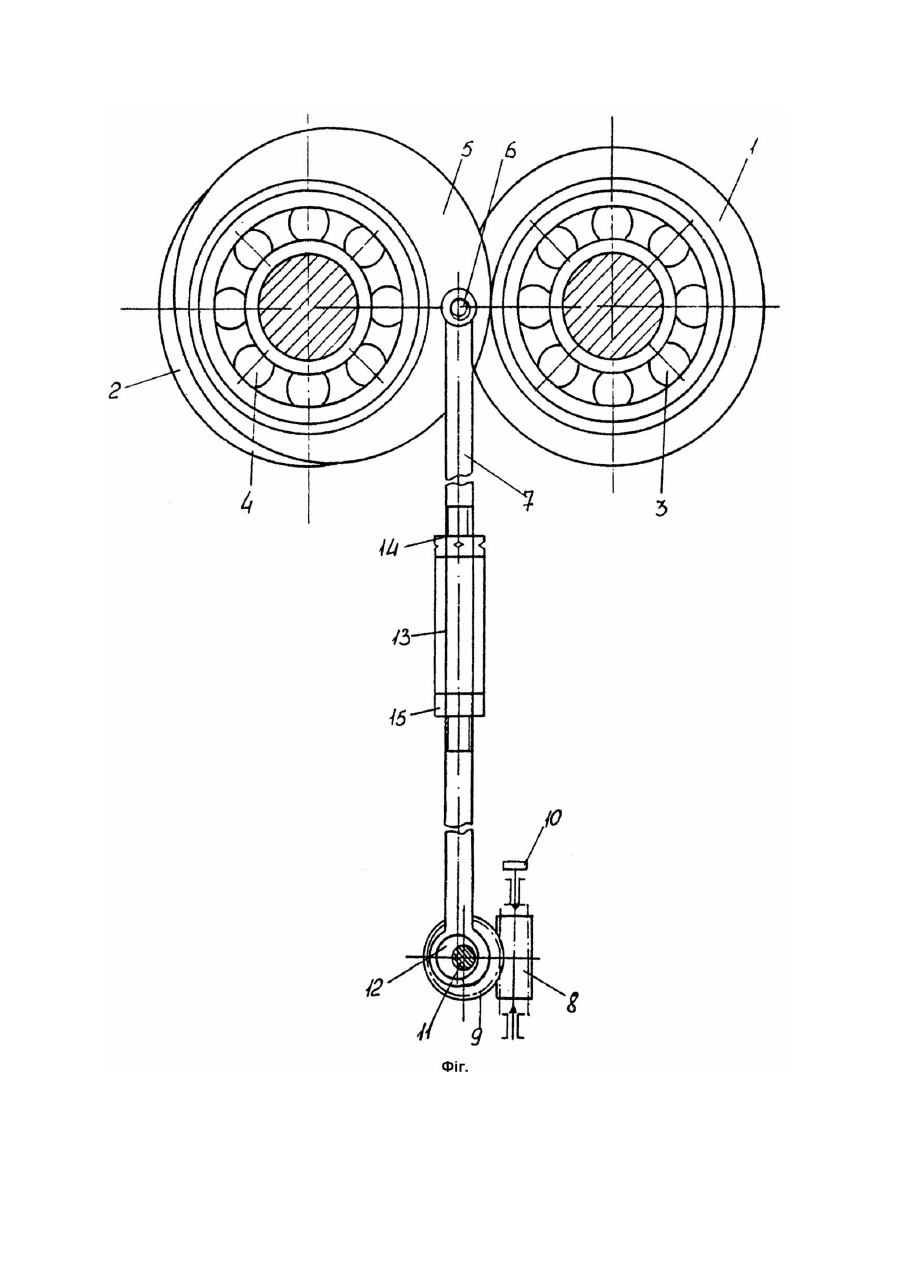

Винахід відноситься до поліграфічного машинобудування і призначений для використання в друкарських машинах. Відомий друкарський апарат ротаційної друкарської машини [1], в якому опорні диски розміщені на валах циліндрів із зовнішньої сторони відносно стінок машини. Недоліком цього винаходу є неможливість усунення пульсації деформації циліндрів в поперечному напрямку під дією технологічного навантаження і неможливість друкування при істотних змінах товщини паперу. Відомий друкарський апарат ротаційної друкарської машини [2], що включає формний і друкарський циліндри, на цапфах яких розміщені підшипники, які встановлені в ексцентричні втулки, зв'язані з механізмом натиску, а з зовнішніх сторін машини на консольних кінцях цапф розміщені додаткові опорні диски, що контактують між собою. Недоліком відомого друкарського апарата є те, що створений попередній натяг між опорними дисками не усуває поперечних коливань. Ще одним недоліком є те, що даний апарат може працювати лише при постійній міжцентровій відстані, а це приводить до використання паперу практично однієї товщини. В основу винаходу поставлене завдання створення друкарського апарату ротаційної друкарської машини, у якому передбачене можливість створення попереднього натяга між циліндрами і за рахунок цього забезпечується стабільна робота друкарського апарата, внаслідок усунення поперечних коливань циліндрів, що спрямовано на підвищення якості друку. Поставлене завдання вирішується тим, що в друкарському апараті ротаційної друкарської машини, який містить формний і друкарський циліндри, вали яких розміщені в підшипниках і встановлені в опорах, згідно з винаходом друкарський апарат оснащений двома парами підшипників кочення, котрі встановлені з двох сторін циліндрів, а підшипники одного з циліндрів запресовані в ексцентричні бандажі, які контактують з підшипниками другого циліндра, а бандажі в свою чергу зв'язані тягами з механізмом регулювання попереднього натягу, який включає в себе стяжну муфту, дві контргайки з правою і лівою різьбою, ексцентричні втулки, черв'ячну пару і маховик. За допомогою механізму регулювання попереднього натягу, ексцентричних бандажів і підшипників створюється попередній натяг між формним і друкарським циліндрами, що дозволяє забезпечити стабільну роботу друкарського апарата. На кресленні (фіг.) показана схема друкарського апарата ротаційної друкарської машини. До складу друкарського апарата входять: циліндри 1 і 2, які утворюють друкарську пату, підшипники 3, встановлені на торцях циліндра 1 і підшипники кочення 4, встановлені на циліндрі 2, які запресовані в ексцентричні бандажі 5 і зв'язані через палець 6 з тягами 7, що можуть переміщатися регульовочним механізмом. Останній складається із черв'яка 8 з маховичком 10, черв'ячного колеса 9 насаженого на вал 14 з двома ексцентричними втулками 12, які розміщені в двох тягах 7. Тяга 7 складається з двох частин, з'єднаних через стяжну муфту 13 і двох контргайок 14 і 15 з правою і лівою різьбою. Запропонований пристрій працює наступним чином. Попередній натяг між двома циліндрами 1 і 2 створюється внаслідок створення розпорної сили між ексцентричним бандажем 5 і підшипником кочення 3, які контактують між собою. За допомогою маховичка 10 і черв'ячної пари 8 - 9 обертається вал 11 з ексцентричними втулками 12, в результаті чого переміщаються тяги 7 і притискають ексцентричні бандажі 5 до підшипників З, внаслідок чого створюється розпорна сила. Регулювання натиску відбувається шляхом зміни довжини тяги 7 за допомогою муфти 13 і контргайок 14 і 15.
