Апарат для пневматичного масажу

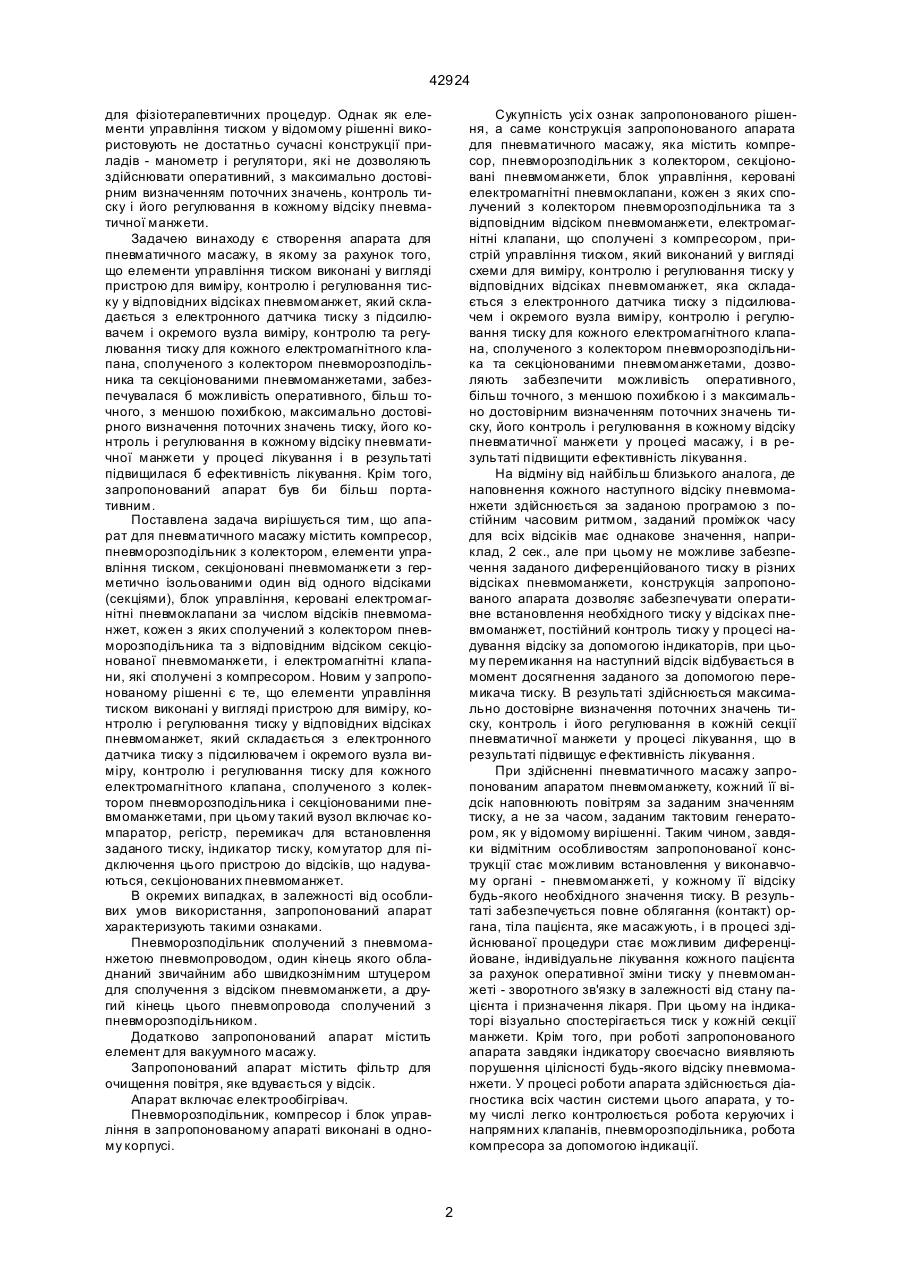

1. Апарат для пневматичного масажу, що містить компресор, пневморозподільник з колектором, елементи керування тиском, секціоновані пневмоманжети з герметично ізольованими один від одного відсіками, блок керування, керовані електромагнітні пневмоклапани за числом відсіків секціонованої пневмоманжети, кожен з яких сполучений з колектором пневморозподільника та з відповідним відсіком секціонованої пневмоманжети, і електромагнітні клапани, що сполучені з компресором, який відрізняється тим, що елементи керування тиском виконані у вигляді пристрою для вимірювання, контролю і регулювання тиску у відповідних відсіках пневмоманжет, який складається з електронного датчика тиску з підсилювачем і окремого вузла вимірювання, контролю та регулю A (54) АПАРАТ ДЛЯ ПНЕВМАТИЧНОГО МАСАЖУ 42924 для фізіотерапевтичних процедур. Однак як елементи управління тиском у відомому рішенні використовують не достатньо сучасні конструкції приладів - манометр і регулятори, які не дозволяють здійснювати оперативний, з максимально достовірним визначенням поточних значень, контроль тиску і його регулювання в кожному відсіку пневматичної манжети. Задачею винаходу є створення апарата для пневматичного масажу, в якому за рахунок того, що елементи управління тиском виконані у вигляді пристрою для виміру, контролю і регулювання тиску у відповідних відсіках пневмоманжет, який складається з електронного датчика тиску з підсилювачем і окремого вузла виміру, контролю та регулювання тиску для кожного електромагнітного клапана, сполученого з колектором пневморозподільника та секціонованими пневмоманжетами, забезпечувалася б можливість оперативного, більш точного, з меншою похибкою, максимально достовірного визначення поточних значень тиску, його контроль і регулювання в кожному відсіку пневматичної манжети у процесі лікування і в результаті підвищилася б ефективність лікування. Крім того, запропонований апарат був би більш портативним. Поставлена задача вирішується тим, що апарат для пневматичного масажу містить компресор, пневморозподільник з колектором, елементи управління тиском, секціоновані пневмоманжети з герметично ізольованими один від одного відсіками (секціями), блок управління, керовані електромагнітні пневмоклапани за числом відсіків пневмоманжет, кожен з яких сполучений з колектором пневморозподільника та з відповідним відсіком секціонованої пневмоманжети, і електромагнітні клапани, які сполучені з компресором. Новим у запропонованому рішенні є те, що елементи управління тиском виконані у вигляді пристрою для виміру, контролю і регулювання тиску у відповідних відсіках пневмоманжет, який складається з електронного датчика тиску з підсилювачем і окремого вузла виміру, контролю і регулювання тиску для кожного електромагнітного клапана, сполученого з колектором пневморозподільника і секціонованими пневмоманжетами, при цьому такий вузол включає компаратор, регістр, перемикач для встановлення заданого тиску, індикатор тиску, комутатор для підключення цього пристрою до відсіків, що надуваються, секціонованих пневмоманжет. В окремих випадках, в залежності від особливих умов використання, запропонований апарат характеризують такими ознаками. Пневморозподільник сполучений з пневмоманжетою пневмопроводом, один кінець якого обладнаний звичайним або швидкознімним штуцером для сполучення з відсіком пневмоманжети, а другий кінець цього пневмопровода сполучений з пневморозподільником. Додатково запропонований апарат містить елемент для вакуумного масажу. Запропонований апарат містить фільтр для очищення повітря, яке вдувається у відсік. Апарат включає електрообігрівач. Пневморозподільник, компресор і блок управління в запропонованому апараті виконані в одному корпусі. Сукупність усі х ознак запропонованого рішення, а саме конструкція запропонованого апарата для пневматичного масажу, яка містить компресор, пневморозподільник з колектором, секціоновані пневмоманжети, блок управління, керовані електромагнітні пневмоклапани, кожен з яких сполучений з колектором пневморозподільника та з відповідним відсіком пневмоманжети, електромагнітні клапани, що сполучені з компресором, пристрій управління тиском, який виконаний у вигляді схеми для виміру, контролю і регулювання тиску у відповідних відсіках пневмоманжет, яка складається з електронного датчика тиску з підсилювачем і окремого вузла виміру, контролю і регулювання тиску для кожного електромагнітного клапана, сполученого з колектором пневморозподільника та секціонованими пневмоманжетами, дозволяють забезпечити можливість оперативного, більш точного, з меншою похибкою і з максимально достовірним визначенням поточних значень тиску, його контроль і регулювання в кожному відсіку пневматичної манжети у процесі масажу, і в результаті підвищити ефективність лікування. На відміну від найбільш близького аналога, де наповнення кожного наступного відсіку пневмоманжети здійснюється за заданою програмою з постійним часовим ритмом, заданий проміжок часу для всіх відсіків має однакове значення, наприклад, 2 сек., але при цьому не можливе забезпечення заданого диференційованого тиску в різних відсіках пневмоманжети, конструкція запропонованого апарата дозволяє забезпечувати оперативне встановлення необхідного тиску у відсіках пневмоманжет, постійний контроль тиску у процесі надування відсіку за допомогою індикаторів, при цьому перемикання на наступний відсік відбувається в момент досягнення заданого за допомогою перемикача тиску. В результаті здійснюється максимально достовірне визначення поточних значень тиску, контроль і його регулювання в кожній секції пневматичної манжети у процесі лікування, що в результаті підвищує е фективність лікування. При здійсненні пневматичного масажу запропонованим апаратом пневмоманжету, кожний її відсік наповнюють повітрям за заданим значенням тиску, а не за часом, заданим тактовим генератором, як у відомому вирішенні. Таким чином, завдяки відмітним особливостям запропонованої конструкції стає можливим встановлення у виконавчому органі - пневмоманжеті, у кожному її відсіку будь-якого необхідного значення тиску. В результаті забезпечується повне облягання (контакт) органа, тіла пацієнта, яке масажують, і в процесі здійснюваної процедури стає можливим диференційоване, індивідуальне лікування кожного пацієнта за рахунок оперативної зміни тиску у пневмоманжеті - зворотного зв'язку в залежності від стану пацієнта і призначення лікаря. При цьому на індикаторі візуально спостерігається тиск у кожній секції манжети. Крім того, при роботі запропонованого апарата завдяки індикатору своєчасно виявляють порушення цілісності будь-якого відсіку пневмоманжети. У процесі роботи апарата здійснюється діагностика всіх частин системи цього апарата, у тому числі легко контролюється робота керуючих і напрямних клапанів, пневморозподільника, робота компресора за допомогою індикації. 2 42924 Застосування запропонованого апарата за рахунок поступового підвищення тиску у відсіках пневмоманжет і повільного його зниження (скидання) дозволяють забезпечити високоінерційний режим, рекомендований при лікуванні більшості захворювань. Здійснення пневматичного масажу в такому режимі гарантує максимальну безпеку при роботі з пацієнтом, не допускаючи виникнення так званого "ефекту карате" у місці прикладання пневмоманжети. Послідовність, величина, швидкість, тривалість створення тиску у відсіках пневмоманжет визначаються показаннями захворювання і забезпечуються встановленням відповідних перемикачів на панелі управління апарата. Спеціальний електрообігрівач при доцільності за призначенням лікаря дозволяє проводити процедури з підігрівом. За допомогою фільтра проводять очищення повітря, яке вдувається у відсіки пневмоманжет, що дозволяє збільшити надійність роботи електромагнітних клапанів і компресора. Завдяки використанню запропонованого апарата стає можливим значне поліпшення кровопостачання всіх органів, внаслідок чого змінюється їхній функціональний стан, знімається стресове навантаження. Поліпшення мікроциркуляції крові і лімфи дозволяє усунути явища застою, гіпоксії і гіподинамії, поліпшити обмін речовин і дихання шкіри. Пневмопресинг поліпшує роботу серця, тонізує судинну систему, сприяє виведенню з організму шлаків і радіонуклідів природним шляхом, забезпечує також механічний вплив на тканини, підвищує їх еластичність. Апробація запропонованого апарата показала, що в результаті забезпечення оптимального характеру тривалості і сили тиску у процесі масажних процедур спостерігається поліпшення загального самопочуття пацієнтів, нормалізація артеріального тиску, зниження втомлюваності, відновлення працездатності після посилених фізичних навантажень, поліпшення обміну речовин. Таким чином, запропонований апарат має новизну і винахідницький рівень. Запропонований апарат ілюструється наступними графічними зображеннями: фіг. 1 - пневматична схемаапарата; фіг. 2 - блок-схема апарата; фіг. 3 - електрична схема підсилювача для датчика тиску; фіг. 4 - графік залежності вихідного аналогового сигналу від тиску; фіг. 5 - електрична схема вузла виміру, контролю і регулювання тиску; фіг. 6 - варіант конструктивного виконання панелі управління. На фіг. 1 подана пневматична схема запропонованого апарата. Запропонований апарат для пневматичного масажу містить компресор 1 з вакуумним входом 2 і напірним виходом 3, пневморозподільник 4, який складається з колектора 5 з керованими електромагнітними клапанами 6-11, кожен з яких сполучений з цим колектором 5 та з виконавчим органом - секціонованою пневмоманжетою 12, яка складається з виконаного з тканини секціонованого чохла - 13 і внутрішньої частини пневмоманжети з еластичного і повітронепроникного матеріалу, виконаної у вигляді окремих відсі ків - 14-19, які герметично ізольовані один від одного. Кількість пневмоманжет і число відсіків в них визначаються конкретними методиками лікування і органами, ділянками тіла пацієнта, які масажують. До складу колектора 5 входять центральний канал 20, напірний канал 21, вакуумний канал 22, канал для виходу повітря в атмосферу 23 і канал 24 для підключення елемента вакуумного масажу 25. Вхід каналу 24 сполучений з елементом вакуумного масажу 25 через фільтр 26. Пневморозподільник 4 включає також керовані двоходові електромагнітні клапани 27-30, які сполучені з компресором 1. Управління повітряного потоку компресора 1 можна здійснювати також і за допомогою триходових електромагнітних клапанів, увімкнутих за відомою схемою. Пневморозподільник 4 сполучений з відсіками 14-19 пневмоманжети 12 пневмопроводом 31, один кінець якого обладнаний звичайним або швидкознімним штуцером 32 для сполучення з відсіком пневмоманжети 12, а другий кінець цього пневмопроводу 31 сполучений з пневморозподільником 4. До центрального каналу 20 колектора 5 підключений електронний датчик тиску 33. На фіг. 2 подана блок-схема апарата для пневматичного масажу. Ця блок-схема запропонованого апарата складається з блока управління 34 і елементів управління тиском 35. Блок управління 34 виконаний за традиційними схемами на елементах жорсткої логіки або на програмованому контролері. Блок управління 34 включає блок живлення 36, генератор тактових імпульсів 37, таймер часу сеансу 38, формувач пауз 39, формувач напряму масажної хвилі 40, таймер часу скидання 41, формувач звукового сигналу 42, комутатор 43 компресора 1. Елементи управління тиском 35 виконані у вигляді пристрою для виміру, контролю і регулювання тиску у відповідних секціях пневмоманжети 12 і складаються з електронного датчика тиску 33, підсилювача 44, окремого вузла виміру, контролю і регулювання тиску 45 для кожного електромагнітного клапана, який сполучений з колектором 5 пневморозподільника 4. Цей вузол 45 складається з компаратора 46, регістра 47, індикатора тиску 48, перемикача встановлення тиску 49, комутатора 50 для підключення до відсіку, який надувається, пневмоманжети 12. Для вмикання електромагнітних клапанів 6-11 використовують (призначені) транзисторні ключі 51. Конструктивно запропонований апарат може бути виконаний в одному корпусі з розташованими в ньому пневморозподільником, компресором і блоком управління. На фіг. 3 подана електрична схема підсилювача для датчика тиску 33 (інші елементи схеми позначені відповідно до загальноприйнятих в електроніці). Окрім датчика тиску 33 схема містить операційний підсилювач D1.2, на неінвертувальний вхід якого подається аналоговий сигнал з виходу датчика тиску 33. Операційний підсилювач D1.1 з підстроювальними елементами R2, R4 призначений для встановлення початку відліку величини тиску. На виході операційного підсилювача D1.2 одержують аналоговий сигнал, пропорційний величині тиску на вході датчика тиску 33. Ланцюжок R9, С1 3 42924 на виході підсилювача D1.2 призначений для згладжування пульсацій, що виникають в результаті коливань тиску, характерних для роботи компресора 1. На пневматичний вхід електронного датчика тиску 33 подають вимірюваний тиск від центрального каналу 20 колектора 5 пневморозподільника 4. Графік залежності вихідного аналогового сигналу від тиску поданий на фіг. 4. Електрична схема вузла виміру, контролю і регулювання тиску подана на фіг. 5. Ця схема включає компаратори 46 (D1-D3), регістри 47 (D4, D5), індикатори тиску 48 (VD1-VD10), перемикач для встановлення тиску 49, комутатор 50, виконаний за традиційною схемою. Для встановлення порогів спрацьовування компараторів D1-D3 призначені резистори R1-R31. Для забезпечення роботи регістрів D4, D5 на елементи індикації VD1-VD10 встановлені інвертори D6-D8. Елемент індикації VD11 призначений для контролю підключених електромагнітних клапанів. На фіг. 6 подано варіант конструктивного виконання панелі управління. Для даного прикладу кількість відсіків пневмоманжети складає 6; при необхідності кількість відсіків може бути збільшена або зменшена. Для забезпечення роботи запропонованого апарата для пневматичного масажу на панель управління винесені наступні елементи: перемикач 52 для вмикання мережної напруги з індикатором 53, перемикач 54 для вмикання компресора 1 з індикатором 55, перемикач подачі напруги на електромагнітні клапани 1-6 і 27-30 з індикатором 57, перемикач 58 вмикання електрообігрівача 59 з індикатором 60, трипозиційний перемикач 61 для встановлення напряму масажної хвилі ("угору", "вниз", "в обидва боки") з відповідними індикаторами 62 і 63; перемикач 64 для запуску апарата в роботу ("пуск."); індикатори 65, що показують значення тиску у відсіках 14-19, які надуваються, пневмоманжети 12; індикатор увімкнутого клапана 66; перемикач 67 для встановлення заданого (необхідного) тиску; індикатори 68 і 69 режиму роботи компресора 1, який забезпечує "тиск" або "вакуум" відповідно; цифровий індикатор 70 з кнопками 71 і 72 для встановлення часу сеансу у хвилинах; перемикач 73 для встановлення часу здування відсіків 14-19 пневмоманжети 12 у секундах. Апарат працює наступним чином. Робота апарата заснована на створенні об'ємного тиску у пневмоманжеті 12 з герметично ізольованими один від одного відсіками 14-19. Пневмоманжету 12 з'єднують за допомогою пневмопроводу 31 з пневморозподільником 4. Пневмоманжета 12 може бути сполучена з пневмопроводом 31 за допомогою звичайного або швидкознімного штуцера 32 для оперативної заміни. Манжету розміщають на тілі пацієнта - на органах, які масажують (нога, рука, спина та ін.). Після цього апарат підключають до мережі напругою 220 В, 50 Гц. Після цього перемикачі 54 і 56 встановлюють у положення "увімкнуто" для забезпечення подачі напруги на компресор 1 і електромагнітні клапани 611 і 27-30. В залежності від методики лікування перемикач 61 встановлення напряму масажної хвилі встановлюється у відповідне положення "угор у", "вниз" або "в обидва боки". Перемикачами 67 у кожному відсіку встановлюють величину тиску, яка необхідна у процесі сеансу лікування. Кнопками 71 і 72 встановлюють час сеансу, рекомендований призначенням лікаря відповідно до методики лікування. Перемикачем 73 встановлюють час здування відсіків 14-19 пневмоманжети 12 в залежності від ваги пацієнта і характеру масажної процедури. У випадку призначення лікарем пацієнту одночасно з масажем теплової процедури перемикачем 58 вмикають електрообігрівач. Для початку роботи апарата перемикач 52 встановлюють у положення "увімкнуто", при цьому індикатор 53 показує наявність напруги мережі. Перемикачем 64 забезпечують пуск, при цьому вмикається індикатор 65. При необхідності зупинення апарата у процесі сеансу в будь-який момент часу перемикач 64 встановлюється у положення "стоп". Напрям масажної хвилі показують індикатори 62 або 63 відповідно до положення перемикача 61. При проведенні масажу з напрямом масажної хвилі "угор у" (відповідне положення перемикача 61) на початку процедури подають напругу на електромагнітний клапан І і відповідний індикатор 66. Тиск у відсіку 14 створюють за рахунок вдування в нього повітря за допомогою компресора 1. Повітря через напірний вихід 3 компресора 1 надходить на напірний канал 21 колектора 5 пневморозподільника 4. При цьому для подачі повітря в центральний канал 20 електромагнітний клапан 27 відкривається, а клапани 28 і 29 залишаються закритими. Для забезпечення роботи компресора 1 на вакуумний вхід 2 подають повітря через фільтр 26, канал 24, відкритий електромагнітний клапан 30 і вакуумний канал 22 колектора 5. При цьому через відкритий клапан 6 відбувається надування відсіку 14 пневмоманжети 12. Решта клапанів 7-11 залишаються закритими. Надування відсіку 14 відбувається до досягнення тиску, заданого перемикачем 67. У процесі підвищення тиску у відсіку 14 послідовно вмикаються індикатори 65. При досягненні заданого тиску у відсіку 14 клапан 6 закривається, і відкривається наступний клапан - 7, при цьому індикація тиску в попередньому відсіку 14 зберігається. Далі описаний цикл надування кожного наступного відсіку повторюється до останнього відсіку 19. По закінченні циклу надування усіх відсіків 14-19 на панелі управління (фіг. 6) всі індикатори 65 показують величину тиску в цих відсіках. Постійний візуальний контроль величини тиску в процесі сеансу дозволяє лікарю у процесі роботи запропонованого апарата оперативно регулювати величину тиску в будь-якому відсіку 14-19 пневмоманжети 12 в залежності від больових відчуттів пацієнта, індивідуальних особливостей ділянок тіла, що масажуються, і, крім того, своєчасно виявляти порушення цілісності будь-якого відсіку пневмоманжети і контролювати якість роботи компресора 1 та всі х електромагнітних клапанів. Конструкція запропонованого апарата дозволяє на відміну від прототипу забезпечувати оперативне встановлення необхідного тиску у відсіках пневмоманжет, постійний, контроль за допомогою індикаторів тиску у процесі надування відсіку, при цьому перемикання на наступний відсік відбувається в момент досягнення заданого за допомогою 4 42924 перемикача тиску. В результаті здійснюється максимально достовірне визначення поточних значень тиску, його контроль і регулювання в кожній секції пневматичної манжети у процесі лікування. По закінченні надування усіх відсіків 14-19 пневмоманжети 12 електромагнітні клапани 6-11 відкриваються, клапани 27-30 закриваються, і з центрального каналу 20 повітря через відкритий клапан 28 і вакуумний канал колектора 22 надходить на вакуумний вхід 2 компресора 1. Для забезпечення роботи компресора 1 повітря з напірного виходу 3 компресора 1 через напірний канал 21 колектора 5 при відкритому клапані 29 через канал для 23 виходить в атмосферу. В результаті забезпечується швидке здування повітря з відсіків 14-19 пневмоманжети 12. При необхідності час здування манжети 12 може бути змінений за допомогою перемикача 73. При надуванні пневмоманжет 12 сигналізує індикатор "тиск", а при здуванні - індикатор "вакуум". Цикл наповнення пневмоманжет 12 повітрям (надування) та їх звільнення від повітря (здування) відбувається протягом усього часу сеансу масажу. По закінченні часу сеансу формується звуковий сигнал. При напрямі масажної хвилі "вниз" надування відсіків 14-19 пневмоманжети 12 починають з останнього 19 відсіку у зворотному напрямку. При напрямі масажної хвилі "в обидва боки" спочатку здійснюють надування відсіків від 14 до 19 пневмоманжети 12, а потім після скидання тиску у відсіках - від 19 до 14. У процесі надування пневмоманжет 12 передбачена можливість проведення вакуумного масажу за допомогою елемента 25, підключеного через вакуумний канал 22 колектора 5 до вакуумного входу 2 компресора 1. У процесі роботи апарата до центрального каналу 20 колектора 5 пневморозподільника 4 постійно підключений електронний датчик тиску 33, який забезпечує вимір тиску у відсіках 14-19 пневмоманжети 12 при їх надуванні і здуванні. На виході електронного датчика тиску 33, в залежності від величини тиску повітря, у центральному каналі 20 одержують лінійно змінну напругу. Графік залежності вихідної напруги у вольтах від тиску в кПа поданий на фіг. 4. Вихід датчика 33 сполучений з неінвертувальним входом масштабувального операційного підсилювача D1.2 (фіг. 3). На інвертувальний вхід цього підсилювача за допомогою операційного підсилювача D1.1 подають постійну напругу, яка регулюється за допомогою підстроювальних елементів R2 і R4 для забезпечення початку відліку тиску. На виході підсилювача D1.2 одержують аналоговий сигнал, які подаються на неінвертувальні входи компараторів D1-D3 (фіг. 5). Інвертувальні входи компараторів D1-D3 через резисторний подільник, виконаний за класичною схемою, сполучені з джерелом живлення. Виходи компараторів D1-D3 сполучені з входами регістрів D4-D5. У даному прикладі на фіг. 5 розглянута схема підключення десяти елементів індикації. Номінали резисторів подільника обирають таким чином, щоб на виходах компараторів одержати сигнал при подачі на аналогові входи напруги у межах лінійної ділянки графіка, поданого на фіг. 4. На виході компаратора сигнал "логічна одиниця" з'являється, коли напруга на аналоговому вході дорів нює або більше напруги на інвертувальний вхід. Сигнал "логічна одиниця" з'являється на виходах компараторів у міру підви щення тиску на електронному датчику 33. Ці сигнали передаються на цифровий вхід регістрів D4-D5. До входів регістрів D4-D5 підключений також десятипозиційний перемикач 49, за допомогою якого встановлюється заданий тиск у відсіках 14-19 пневмоманжети 12. Загальний контакт перемикача 49 сполучений з входом комутатора 50. Вихід комутатора 50 через транзисторний ключ 51 сполучений з відповідними електромагнітними клапанами 6-11. Сигнали "логічна одиниця" на виходах регістрів D4-D5 з'являються при одержанні сигналу на входах дозволу зчитування. Виходи регістрів D4-D5 через інвертори D6-D8 підключені до відповідних елементів індикації VD1-VD10. Вищеописана схема пристрою для виміру, контролю і регулювання тиску працює наступним чином. При поступовому підвищенні тиску повітря на вході електронного датчика 33 збільшується рівень напруги на аналогових входа х, компараторів D1-D3. Коли цей рівень буде дорівнювати напрузі, яку отримано з резисторного подільника, на виході компаратора D3.2 з'явиться сигнал "логічна одиниця". Цей сигнал, що відповідає тиску 20 кПа ("20"), надходить на відповідний вхід регістра D4. При одержанні сигналу дозволу зчитування на відповідному виході регістра D4 також з'являється сигнал "логічна одиниця", що надходить на вхід інвертора D8.2, при цьому вмикається індикатор, який відповідає тиску 20 кПа. При подальшому підвищенні тиску по черзі спрацьовують наступні компаратори з одночасним вмиканням відповідних індикаторів. Режим підвищення тиску у відсіку, який надувається, пневмоманжети 12 буде тривати доти, доки не встановиться тиск, заданий перемикачем 49. При цьому із загального контакту перемикача 49 сигнал "логічна одиниця" надходить на вхід комутатора 50 і з виходу цього комутатора 50 формується сигнал на закриття електромагнітного клапана і підключення наступного електромагнітного клапана. Блок управління 34, поданий на фіг. 2, призначений для формування часових інтервалів, комутації пристрою для виміру, контролю і регулювання тиску, вмикання і вимикання компресора, а також для підключення обігрівача і працює наступним чином. При подачі мережної напруги на блок живлення 36 вмикається генератор тактових імпульсів 37, який служить для синхронізації формувачів і таймерів. При цьому таймер 38 забезпечує встановлення і відлік часу сеансу, а також управляє комутатором 43 для вмикання і вимикання компресора 1 та формувачем 42 для подачі звукового сигналу по закінченні сеансу масажу. Формувач 39 забезпечує витримування часу у процесі вмикання і вимикання електромагнітних клапанів 6-11, 27-30. Формувач 40 забезпечує встановлення напряму масажної хвилі "угору", "вниз", "в обидва боки". Таймер 41 призначений для встановлення і відліку здування відсіків 14-19 пневмоманжети 12. Робота блока управління 34 не має особливостей і виконується за традиційними схемами на елементах жорсткої логіки або на програмованому контролері. 5 42924 Електрообігрівач 59, який у випадку його використання розташовують між пацієнтом і пневмоманжетою 12, підключають безпосередньо до блока живлення 36 і при необхідності здійснюють ступеневе або плавне регулювання температури. Основні технічні характеристики запропонованого для пневматичного масажу: час сеансу - регульований до 99 хв; індикація часу сеансу - цифрова, прямовказна. Установка кількості циклів за допомогою двох кнопок 71 і 72; час впливу на точку - регульований і визначається величиною тиску у пневмоманжетах, яка оперативно задається; вимикання апарата автоматичне по закінченні сеансу, або аварійне - тумблером "СТОП"; поширення масажної хвилі - угору, вниз, циклічне (в обидва боки); індикація тиску в кожному з відсіків пневмоманжет із зберіганням показання досягнутої величини тиску на лінійному світлодіодному індикаторі після переходу на надування наступних відсіків пневмоманжет; оперативна установка і зміна величини тиску дискретно у межах від 20 до 200 кПа в кожному відсіку пневмоманжети за допомогою десятипозиційного перемикача; індикація підключення пневмоманжети на надування або здування - світлодіодна; час здування відсіків пневмоманжет – регульований дискретно від 2 до 20 секунд за допомогою десятипозиційного перемикача; забезпечення - при необхідності підключення обігрівача; живлення апарата - побутова мережа 220 В, 50 Гц; споживана потужність: апарат - 100 Вт, обігрівач - 50 Вт. Апробація показала, що використання запропонованого апарата забезпечує оперативний, з максимально достовірним визначенням поточних значень, контроль тиску і його регулювання в кожному відсіку пневматичної манжети у процесі лікування. Проведення масажних процедур за допомогою запропонованого апарата дозволяє підвищити ефективність лікування і профілактики пацієнтів, поліпшити їхнє загальне самопочуття, нормалізувати артеріальний тиск, відновити працездатність після посилених фізичних навантажень, поліпшити обмін речовин. При цьому новий пристрій більш компактний. Реалізація і застосування запропонованого апарата дозволить розширити асортимент вітчизняної медичної техніки. Фіг. 1 6 42924 Фіг. 2 Фіг. 3 7 42924 Фіг. 4 Фіг. 5 8 42924 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 9
