Захисний елемент, плівковий матеріал для його виготовлення, спосіб виготовлення такого плівкового матеріалу (варіанти) та захищений від підробки документ

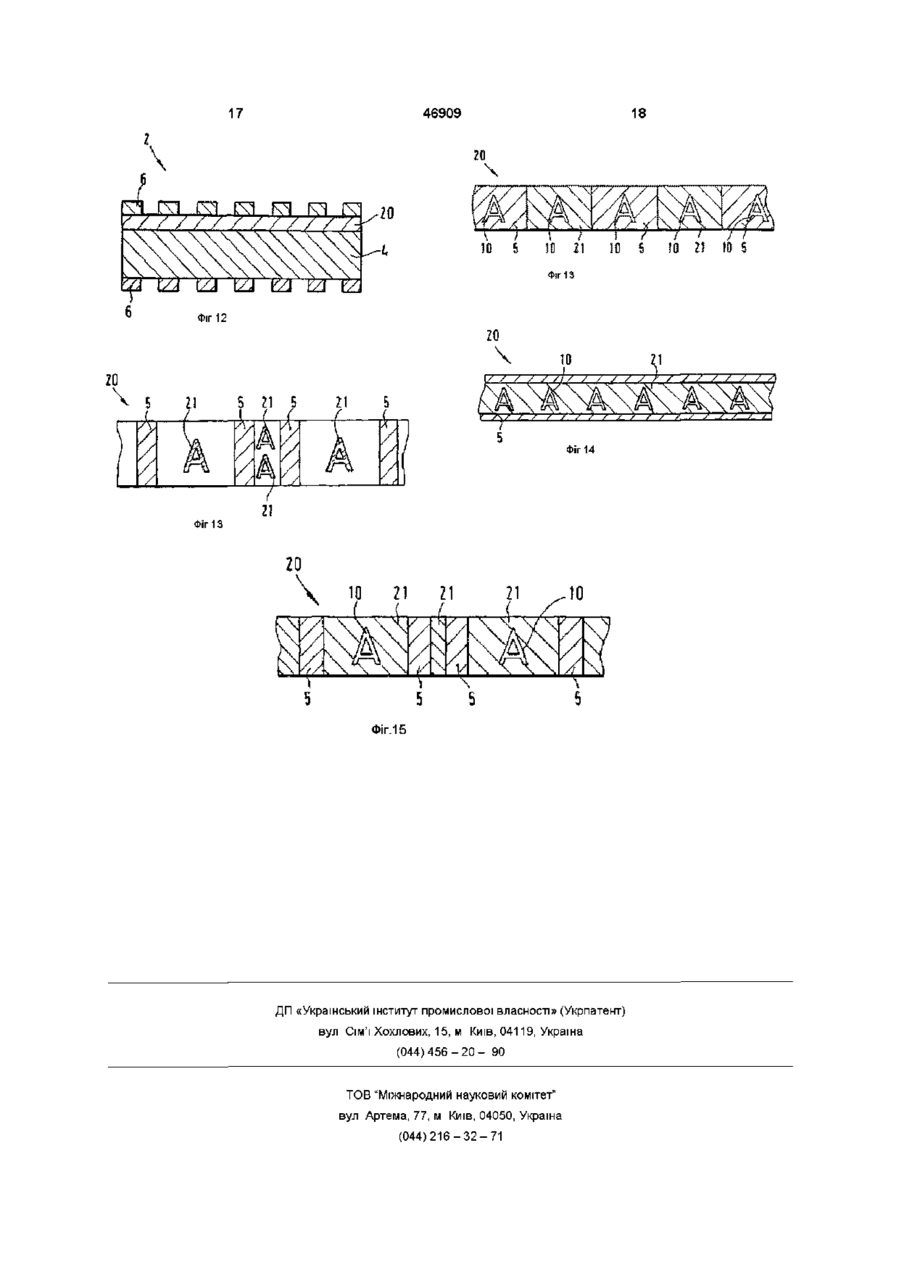

1 Захисний елемент для захисту від підробки предметів, що має принаймні один машинорозпізнаваний магнітний шар і принаймні ще один додатковий шар, який відрізняється тим, що додатковий шар являє собою частково прозорий у видимій ДІЛЯНЦІ спектра шар і цей частково прозорий шар розташований над магнітним шаром, закриваючи його 2 Захисний елемент за п 1, який відрізняється тим, що частково прозорий шар являє собою растр із непрозорими елементами растра 3 Захисний елемент за п 2, який відрізняється тим, що непрозорі елементи растра виконані або світлою друкарською фарбою, або друкарською фарбою, що містить металевий пігмент, або друкарською фарбою, що створює металевий оптичний ефект, або у вигляді металевого шару 4 Захисний елемент за будь-яким з пп 2 або З, який відрізняється тим, що в растрованому шарі містить візуально і/або машинорозпізнавану інформацію 5 Захисний елемент за п 4, який відрізняється тим, що інформація подана у вигляді необхідної інформації шляхом варіювання кроку растра, ВІДПОВІДНО відсутності елементів растра 6 Захисний елемент за п 1, який відрізняється тим, що частково прозорим шаром є напівпрозорий металевий шар 7 Захисний елемент за п 6, який відрізняється тим, що в напівпрозорому металевому шарі містить візуально і/або машинорозпізнавану інформацію 8 Захисний елемент за п 7, який відрізняється тим, що металевий шар виконаний у вигляді растра на певних ділянках, які мають форму знаків, малюнків і т ш , з можливістю представлення інформації 9 Захисний елемент за будь-яким з пп 1-8, який відрізняється тим, що під магнітним шаром розташований другий непрозорий шар, виконаний у вигляді растра або частково прозорого металевого шару 10 Захисний елемент за будь-яким з пп 1-9, який відрізняється тим, що магнітний шар має вирізи у вигляді знаків, малюнків і т ш 11 Захисний елемент за будь-яким з пп 1-9, який відрізняється тим, що магнітний шар нанесений у вигляді кодової комбінації, зокрема штрихового коду 12 Захисний елемент за п 10 або 11, який відрізняється тим, що на вільних від магнітного шару ділянках коду або у вирізах розміщена додаткова візуально і/або машинорозпізнавана інформація 13 Захисний елемент за п 12, який відрізняється тим, що ВІЛЬНІ від магнітного шару проміжки мають немагнітний шар з вирізами у вигляді малюнків, знаків і т ш і того ж кольору, що і магнітний шар 14 Захисний елемент за будь-яким з пп 1-13, який відрізняється тим, що додатково має ІНШІ ознаки, які захищають від підробки, такі як люмінофори, дифракційні структури, інтерференційні шари і т ш 15 Захисний елемент за будь-яким з пп 1-14, який відрізняється тим, що він виконаний на полімерній ПЛІВЦІ, яка необов'язково має форму нитки, смуги або стрічки 16 Захисний елемент за будь-яким з пп 1-14, який відрізняється тим, що захисний елемент виконаний у вигляді самоклейної етикетки 17 Плівковий матеріал для виготовлення захисних елементів, що складається з полімерної плівки, на яку нанесений принаймні один машинорозпізнаваний магнітний шар, а також принаймні ще один додатковий шар, який відрізняється тим, що додатковий шар являє собою частково прозорий шар і цей частково прозорий шар розташований над магнітним шаром, закриваючи його 18 Плівковий матеріал за п 17, який відрізняється тим, що він виконаний у вигляді перевідної плівки 19 Плівковий матеріал за п 17 або 18, який відрізняється тим, що частково прозорий шар утворений напівпрозорим металевим шаром або О о (О 46909 ки, такого як банкнота, цінний папір, посвідчення виконаний у вигляді растра з непрозорими елеособи і т ш , який відрізняється тим, що передбаментами растра чає такі стадії 20 Плівковий матеріал за будь-яким з пп 17-19, - нанесення на полімерну плівку покриття з який відрізняється тим, що має дифракційні магнітного матеріалу, структури у вигляді рельєфної структури 21 Захищений від підробки документ, такий як - нанесення на магнітний шар частково прозорого банкнота, цінний папір, посвідчення особи і т ін , у видимій ДІЛЯНЦІ спектра шару, який має захисний елемент для захисту від підро- поділ матеріалу плівки на захисні елементи забки предметів, що має принаймні один машинороздалегідь визначеного розміру і форми зпізнаваний магнітний шар і принаймні ще один 24 Спосіб виготовлення плівкового матеріалу для додатковий шар, який відрізняється тим, що має виготовлення захисних елементів, які наносять захисний елемент за будь-яким з пп 1-16 для захисту від підробки на поверхню предметів, який відрізняється тим, що передбачає такі стадії 22 Захищений від підробки документ за п 21, який відрізняється тим, що захисний елемент при- одержання плівкової підкладки з полімеру, яка наймні частково розміщений у матеріалі цього домає, в разі потреби, роздільний шар, кумента - нанесення частково прозорого у видимій ДІЛЯНЦІ спектра шару, 23 Спосіб виготовлення плівкового матеріалу для виготовлення захисних елементів у вигляді ниток, - нанесення магнітного шару, смуг або стрічок, принаймні частково розміщених в - нанесення склеювального шару матеріалі документа, який захищається від підроб Даний винахід стосується захищеного від підробки документа, такого, як банкнота, цінний папір, посвідчення особи і т ш , із захисним елементом, який має принаймні один машиноконтрольований магнітний шар і принаймні ще один шар Для захисту від підробки ВІДПОВІДНІ документи, такі, як банкноти або посвідчення особи, забезпечують, як це давно відомо, магнітними захисними елементами Наприклад, у DE-PS 1696245 описано захищений від підробки папір із захисною ниткою, яка проходить усередині нього і має феромагнітне покриття Однак використовуваний у звичайних випадках магнітний матеріал має дуже темне забарвлення (пігмент), у результаті чого захисну нитку помітно на поверхні паперу у вигляді темної смуги навіть при повному замазуванні и в паперову масу Для усунення зазначеного недоліку вже в DE-PS 1696245 було запропоновано, із метою зняття цього оптичного ефекту, створюваного магнітним матеріалом на поверхні паперу, додатково наносити з обох боків на покриту магнітним матеріалом нитку непрозоре біле покриття Крім того, захисну нитку, як це відомо з DE-PS 2754267, забезпечують магнітним покриттям і ще одною захисною ознакою При цьому важливим критерієм вибору комбінованих захисних ознак є складність для фальсифікаторів їхнього розпізнавання і підробки Через це магнітний шар використовують, наприклад, у поєднанні з металевим покриттям або з непрозорим лаком, який світиться в ультрафіолетовому СВІТЛІ Однак описані в DE-PS 2754267 заходи підвищують надійність захисту документа від підробки лише втому випадку, коли він справді піддається контролю машинним засобом Візуальна перевірка справжності документа на основі описаних захисних ознак неможлива або можлива лише умовно Через це вже було також запропоновано захисну нитку (WO 92/11142), яка дозволяє робити як машинний контроль магнітних властивостей, так і візуальний контроль справжності У цьому випадку магнітний шар комбінують із непрозорим металевим шаром, який має вирізи у формі знаків або малюнків, при цьому магнітний шар, дивлячись із боку спостерігача, розташовано під металевим шаром, завдяки чому оптичний ефект від присутності магнітного матеріалу не виявляється на поверхні паперу Цих вирізів практично не видно на папері у відбитому СВІТЛІ, однак на просвіт вони дуже контрастно виділяються на непрозорому фоні, який оточує їх Такий варіант передбачає, однак, прозорість вирізаних ділянок знаків, тобто в МІСЦІ розташування знаків не повинно бути ніякого магнітного матеріалу Тому при виготовленні захисного елемента потрібно стежити затим, щоб магнітний шар і візуально розпізнавані знаки формувалися з приведенням стосовно один одного, що виключає їхнє накладення Виходячи з вищевикладеного, в основу даного винаходу було покладено завдання створити захищений від підробки документ із захисним елементом, який має магнітне покриття з майже непомітним у відбитому СВІТЛІ власним забарвленням і який можна простим способом забезпечити додатковими візуально контрольованими ознаками Зазначене завдання вирішується за допомогою поданих у незалежних пунктах формули винаходу ВІДМІТНИХ ознак Бажані варіанти виконання винаходу наведено в залежних пунктах Несподівано було встановлено, що частково прозорого у видимій ДІЛЯНЦІ спектра маскувального шару досить для ослаблення зовні темного забарвлення магнітного матеріалу настільки, щоб унеможливити найбільш небажані оптичні ефекти Частково прозорий маскувальний шар додатково дозволяє забезпечити захисний елемент візуально і/або машинорозпізнаваною інформацією, наприклад, шляхом розташування в магнітному шарі вирізів у вигляді знаків або самого магнітного шару, зробленого у вигляді візуально і/або машинорозпізнаваних знаків або малюнків Точне приве 46909 дення при розташуванні маскувального шару і матехнічне рішення додатково маскує наявність маггнітного шару в цьому випадку більше не потрібне, нітного коду Зазначений немагнітний шар також оскільки візуально розпізнавану інформацію можможе мати вирізи у вигляді знаків, малюнків і т ш на бачити крізь частково прозорий шар Запропонована у винаході комбінація магнітТому у своєму найпростішому варіанті захисного шару і частково прозорого маскувального ний елемент має магнітний шар, а також частково шару дозволяє, однак, не тільки розміщати в магпрозорий шар, який покриває цей магнітний шар нітному шарі машиноконтрольовану інформацію, але також і включати частково прозорий маскуваВІДПОВІДНО ДО ОДНОГО З бажаних варіантів, часльний шар в оформлення захисного елемента, тково прозорий шар роблять у вигляді тонкого назавдяки чому виникають найрізноманітніші варіанпівпрозорого металевого шару Напівпрозорий ти його виконання, які мають, поряд із різноманітметалевий шар має при не надто малій товщині ними специфічними перевагами, ту загальну перешару оптичні відбивні властивості, дуже схожі з вагу, яка підвищує надійність захисту від підробки непрозорим металевим шаром захисного елемента, ВІДПОВІДНО забезпеченого Дану обставину можна успішно використовуцим захисним елементом предмета вати при виготовленні захисних ниток, які зазвичай принаймні частково замазують у захищений від Захисний елемент можна при цьому, як уже підробки папір На тих ділянках, де нитку повністю говорилося, виконати у вигляді захисної нитки або замазано в папір, и майже непомітно на поверхні планшета, принаймні частково введених у захипаперу у відбитому СВІТЛІ, ОСКІЛЬКИ магнітний шар щений від підробки документ Можна, однак, зродостатньою мірою закрито металевим шаром бити захисний елемент також і у вигляді стрічки Проте на просвіт ця нитка як непрозора металева або етикетки, закріпивши його на поверхні певного нитка дуже контрастно виділяється у вигляді темпредмета У випадку з зазначеними предметами ної смуги на непрозорому фоні, який оточує и мова може йти також про захищений від підробки документ Пропонований у винаході захисний Можна, звичайно, використовувати замість суелемент можна, однак, дуже ефективно викорисцільного (структурно взаємозалежного) напівпротати також і для захисту вироблюваних виробів У зорого металевого шару також і ІНШІ частково процьому випадку захисний елемент, поряд із запрозорі матеріали або шари, такі, наприклад, як понованим у винаході магнітним шаром і частково друкарські фарби з пігментами, що утворюють прозорим маскувальним шаром, може мати й ІНШІ інтерференційні шари, які мають оптичні перемінні елементи, які захищають від крадіжки, такі, напривластивості, шари рідкокристалічних пігментів або клад, як котушка (індуктивності) ВІДПОВІДНО ДО ще дифракційні структури з напівпрозорим відбивальодного варіанта, захисний елемент можна зробити ним шаром також на або в матеріалі документа, який поміщаВІДПОВІДНО ДО наступного бажаного варіанта, ється у свою чергу у вигляді аплікації з метою зачастково прозорий шар захисного елемента утвохисту зробленого виробу на предмети, які мають рено растрованим шаром, при цьому окремі елебудь-яку форму Інші переваги винаходу докладніменти растра зроблено непрозорими, переважно ше пояснено нижче на прикладі різних бажаних металевими При цьому елементам растра можна варіантів його виконання з посиланням на додані надати будь-яку форму Стандартні геометричні креслення, де показано форми, такі як точки, лінії, трикутники і т ін так само допускаються, як і особливі малюнки, цифри, на фіг 1 - захищений від підробки документ за букви тощо Ширину растра вибирають у цьому винаходом, випадку таким чином, щоб забезпечити достатнє на фіг 2 - поперечний переріз пропонованого у маскування магнітного шару, зберігаючи при цьовинаході плівкового матеріалу у вигляді прозорої му, однак також і можливість розпізнавання інфострічки для виготовлення захисного елемента, рмації, яка можливо міститься під растрованим на фіг 3 - поперечний переріз пропонованого у шаром Елементи растра можна виконати будьвинаході захисного елемента з растрованим масякою друкарською фарбою, але бажано білою чи кувальним шаром, світлою друкарською фарбою, або за допомогою на фіг 4 - поперечний переріз пропонованого у будь-якого методу нанесення покриття, такого як винаході захисного елемента з вирізами в магнітметалізація випаром у вакуумі (термовакуумне ному шарі і з растрованим маскувальним шаром, напилювання), гаряче тиснення і т ін на фіг 5 - поперечний переріз пропонованого у Незалежно від типу використовуваного маскувинаході захисного елемента з вирізами в магнітвального шару, магнітний шар може бути суцільному шарі і з растрованим маскувальним шаром, ним або покривати лише окремі ділянки ВІДПОВІДпричому ширина растра в зоні вирізів і в зоні магНО до одного з бажаних варіантів виконання нітного шару різна, винаходу, магнітний шар наносять у вигляді кодона фіг 6 - поперечний переріз пропонованого у вої комбінації, зокрема, у вигляді штрихового коду винаході захисного елемента з растрованим масОднак магнітний шар може також мати лише вирікувальним шаром, причому в маскувальному шарі зи у вигляді візуально і/або машиночитаних знаків подання інформації відбувається за рахунок варіДодатково на вільних від магнітного шару ділянках ювання ширини растра, коду або у вирізах можна розмістити іншу візуальна фіг 7 - поздовжній переріз пропонованого у но і/або машинорозпізнавану інформацію винаході захисного елемента з дифракційними структурами, магнітним кодом і растрованим масВІДПОВІДНО ДО особливого варіанта виконання кувальним шаром, винаходу, не покриті магнітним шаром ділянки можна заповнити, наприклад, немагнітним шаром на фіг 8 - поперечний переріз пропонованого у того ж, що й у магнітного матеріалу, кольору Таке винаході захисного елемента з вирізами в магніт 8 46909 ному шарі, додатковою дифракційною структурою і печує можливість відділення шаруватої структури флуоресцентним шаром, захисного елемента 1 від підкладки 7 після її пена фіг 9 - поперечний переріз пропонованого у реводу на захищуваний від підробки документ винаході захисного елемента з напівпрозорим суПотім на роздільний шар 8 наносять перший частцільним (який повністю покриває поверхню) масково прозорий у видимій ДІЛЯНЦІ спектра маскувакувальним шаром, льний шар 6, за яким іде магнітний шар 5 Маскувальний шар б подано у даному прикладі у вигляді на фіг 10 - поперечний переріз пропонованого растрованого шару з постійною шириною растра у винаході захисного елемента з напівпрозорим Насамкінець на магнітний шар 5 наносять шар 9 маскувальним шаром, який переривається на певклею, який забезпечує прикріплення шаруватої них ділянках растром, структури 21 до документа При цьому можна вина фіг 11 - поперечний переріз пропонованого користовувати, наприклад, термоплавкий клей, у винаході захисного елемента з вирізами в магніабо ж радіаційне тужавний клей тному шарі і з маскувальним напівпрозорим шаром, У деяких випадках може виявитися доцільним лишити на документі також і підкладку 7 у вигляді на фіг 12 - поперечний переріз особливого вазахисного шару Зрозуміло, що в цьому випадку ріанта виконання захисного елемента за винахожодним чином не можна наносити на матеріал дом, підкладки роздільного шару 8 Більше того, слід на фіг 13 - вид згори спеціального варіанта випередбачити додаткові заходи для забезпечення конання, показаного на фіг 12 шару 20, високої адгезії шаруватої структури елемента 1 із на фіг 14 - вид згори ще одного спеціального шаром підкладки 7 варіанта виконання, показаного на фіг 12 шару 20, на фіг 15- вид згори наступного спеціального При переводі за допомогою такої прозорої пліваріанта виконання, показаного на фіг 12 шару 20, вки зроблених за типом етикеток захисних елементів, які містяться на ній, цю прозору плівку можна, на фіг 16 - вид згори наступного спеціального по-перше, покрити суцільною (що повністю покриваріанта виконання, показаного на фіг 12 шару 20 ває поверхню) шаруватою структурою захисного На фіг 1 подано пропонований у винаході заелемента, яка відокремлюється лише на необхідхищений від підробки документ 1 Уданому випадних ділянках від суцільного покриття і переноситьку показано банкноту, в яку замазано захисну нится на об'єкт, наприклад, шляхом цілеспрямованої ку 2 у вигляді так званої "захисної нитки-вставки" активації клею В альтернативному варіанті на Таку захисну нитку 2 у процесі виготовлення папематеріал підкладки можна нанести потрібні окремі ру ніби вплітають у паперову масу, у результаті елементи, розташовані на вже відокремлених одчого вона з певними рівними інтервалами вихона від одної інтервалами ділянках дить на поверхню паперу на ділянках 3, показаних у даному прикладі заштрихованими прямокутниШаруваті структури захисного елемента, поясками нені нижче, можна, звичайно, всі готувати на одній такій перевідній ПЛІВЦІ, відтак переносити на докуОднак визначення "захищений від підробки мент Однак для більшої наочності в даному випадокумент" не обмежено банкнотами Навпаки, модку описано і показано лише такі захисні елеменва може йти про будь-який цінний документ, такий, ти, які складаються в основному з шару підкладки і як чек, акція, посвідчення особи і т ін нанесених на неї шарів із розпізнавальними ознаТак само у випадку із пропонованим у винаході ками справжності Такі захисні елементи, як, назахисним елементом 2 мова не обов'язково повиприклад, захисні нитки або етикетки, здебільшого нна йти лише про захисну нитку Захисний елезакріплюють на, ВІДПОВІДНО, у документі, який замент 2, наприклад, у вигляді тонкої шаруватої хищають від підробки, разом із плівковою підкладструктури або самоносійної етикетки, можна також кою, повністю помістити на поверхню документа 1, який захищається від підробки Форму ВІДПОВІДНОГО заНа фіг 3 шарувату структуру пропонованого у хисного елемента також можна вибрати довільно винаході захисного елемента показано в найпросТакий елемент 2 може, наприклад, проходити у тішому варіанті Підкладку 4 у цьому випадку повигляді смуги від одного краю документа 1 до його крито суцільним (що займає всю поверхню) магніпротилежного краю, або, в альтернативному варітним шаром 5, над яким розташовано шар 6 у анті, можна зробити за типом острівця з довільнивигляді растра із зробленими з непрозорого матеми контурами ріалу растровими елементами У готовому документі зазначений растрований шар 6 слід поверУ випадку виконання захисного елемента линути вбік до спостерігача для того, щоб можна ше у вигляді тонкої шаруватої структури, яка нанобуло забезпечити передбачений у винаході ефект ситься на захисний документ, доцільно підготовмаскування магнітного шару 5 ляти шарувату структуру захисного елемента на окремій ПЛІВЦІ, а потім переносити її на документ У При використанні захисного елемента, зробцьому випадку шари на перевідній ПЛІВЦІ ПОВИННІ леного у вигляді захисної нитки, може виявитися розташовуватися в ПОСЛІДОВНОСТІ, оберненій до доцільним маскувати магнітний матеріал також і з тієї, яка потрібна пізніше на документі протилежного до растра 6 боку Для цього можна передбачити або між магнітним шаром 5 і підкладНа фіг 2 показано можливий варіант виконанкою 4, або на протилежному боці підкладки 4 ще ня такого роду плівкового матеріалу, при цьому один шар растра, або ж суцільний, бажано білий подана перевідна плівка 20 має форму стрічки або світлий, друкарський шар, який наноситься на Підкладку 7, наприклад, прозору полімерну всю поверхню Білий, ВІДПОВІДНО, СВІТЛИЙ шар має плівку, якщо це необхідно, забезпечують за перту перевагу, що нитка з нижнього боку за кольором ший прохід розділювальним шаром 8, який забез 10 46909 в даному випадку в поздовжньому перерізі для унаочнення особливого варіанта виконання магнітного шару 5 у вигляді кодової комбінації 3 цією метою одну з поверхонь підкладки 4 забезпечено магнітною ознакою 5 справжності, яка є вданому випадку у вигляді магнітного коду Над магнітним шаром 5 розташовано запропонований у винаході маскувальний шар 6 3 протилежного боку підкладки 4 міститься шар 13, розташована із зворотного до підкладки 4 боку поверхня якого має дифракційну структуру у вигляді рельєфної структури Для того, щоб можна було зробити видною інформацію, яка зберігається в цій рельєфній структурі, шар 13 має відбивальне покриття 14 Залежно від того, призначено захисний елемент для контролю на просвіт чи для контролю в кожному випадку лише з одного боку, окремі шари можуть мати різноманітні варіанти виконання У разі потреби контролю захисного елемента на просвіт підкладку 4 слід зробити з прозорого або принаймні просвічуваного матеріалу Відбивальне покриття 14 також повинно являти собою принаймні частково прозорий шар Наприклад, його можна зробити з прозорого лаку, який має ВІДМІННИЙ ВІД шару 13 показник заломлення, або у вигляді напівпрозорого металевого шару Найбажаніший варіант одержують, однак, у тому випадку, коли відбивальне покриття 14 зроблено у вигляді растра, причому елементи растра На фіг 5 показано ще один варіант пропоновазроблено у вигляді непрозорого металевого шару ного у винаході захисного елемента, який складаУ цьому випадку можна з одного боку спостерігати ється, як уже говорилося в прикладі за фіг 4, із у відбитому СВІТЛІ інформацію з оптично змінними шару підкладки 4, магнітного шару 5 з вирізами 10 властивостями, а з іншого -нанесений на протилеу вигляді візуально помітної інформації, а також жну поверхню підкладки 4 магнітний шар 5 Такий растрованого шару 6 Проте ширину растра шару варіант становить особливий інтерес утому випа6 у МІСЦІ розташування вирізів 10 у даному випаддку, коли магнітний шар 5 нанесено на підкладку 4 ку змінено На фіг 5 показано випадок, коли ширине у вигляді показаноїна фіг 7 кодової комбінації, на растра а в МІСЦІ розташування магнітного матеа він має вирізи 10 у вигляді знаків, як показано на ріалу більша, ніж ширина растра b у МІСЦІ фіг 4 і 5 Дифракційна структура 13, ВІДПОВІДНО, розташування вирізів 10 Так само можливий, звивідбивальне покриття 14 служать у даному варіанчайно, і протилежний випадок, коли ширина растті як додатковий шар, який маскує магнітний шар ра а буде меншою, ніж ширина растра Ь Залежно 5, зокрема, у випадку, коли захисний елемент у від вибору ширини растрів a, b можна більшою вигляді захисної нитки-вставки замазано у захимірою виділяти або приховувати вирізи 10 у магніщений від підробки папір Якщо дифракційний шар тному шарі 5 13 із прозорим відбивальним покриттям 14 у місНа фіг 6 показано варіант виконання пропоноцях розташування "віконець" звернено до спостеваного у винаході захисного елемента 2, за яким рігача, останній бачить у відбитому СВІТЛІ В першу суцільний магнітний шар 5 покриває всю поверхню чергу оптично МІНЛИВІ ефекти Наявні в магнітному підкладки 4 і лише растрований маскувальний шар шарі 5 вирізи 10 стають видними крізь просвіти 6 містить зчитувану інформацію 12 Останню порастра тільки на просвіт Розташований над магнідано у вигляді варіювання ширини растрів На тним шаром 5 растрований шар 6 служить у данофіг 6 знову показано випадок, коли ширина растра му випадку для того, щоб зробити нитку непоміта більша від ширини растра b у МІСЦІ розташуванною також і при погляді на зворот паперу, тобто ня інформації 12 1 в цьому випадку можливий, щоб маскувати темний магнітний шар звичайно, також протилежний варіант Перевага даного захисного елемента полягає в тому, що Можна уявити собі також варіант виконання магнітний шар 5 достатньою мірою масковано, відбивального покриття 14 у вигляді непрозорого однак водночас наявна візуально і/або машинорометалевого шару Якщо в цьому випадку маскувазпізнавана інформація, забезпечувана простим льний шар 6 звернено до спостерігача, то останній способом за одну технологічну операцію із нанеможе бачити дифракційну структуру тільки на дісенням маскувального шару 6 лянках, які не мають магнітного шару і маскувального шару Якщо магнітний шар має, наприклад, На фіг 7 подано варіант виконання пропоновавирізи у вигляді знаків, то ці знаки показують оптиного у винаході захисного елемента, який має, чно мінливий ефект шару 13 Зрозуміло, що, розпоряд із магнітною ознакою справжності, візуально глядаючи захисний елемент із зворотного боку, контрольовану ознаку справжності з оптично змінспостерігач зможе побачити лише інформацію з ними властивостями Захисний елемент показано добре узгоджується з папером і тому практично непомітна на поверхні на звороті паперу На відміну від цього варіанта, перевага використання другого растрованого шару полягає в тому, що нитка з передньої і зворотної сторони виглядає однаково, і тому можна відмовитися від контролю за положенням її сторін при замазуванні нитки в папір Додаткові маскувальні заходи такого роду можна, звичайно, використовувати й в інших варіантах виконання винаходу На фіг 4 показано захисний елемент з описаною вже в прикладі за фіг 3 шаруватою структурою Однак у даному випадку магнітний шар 5 додатково має вирізи 10 у вигляді знаків, малюнків і т ш Якщо йдеться про захисний елемент, який замазується у шар паперу, то підкладку 4 переважно роблять прозорою або принаймні просвітчастою У такий спосіб стає можливим розпізнавати вирізи 10, які виділяються на просвіт у вигляді знаків, що різко контрастують з навколишнім для них фоном, утвореним непрозорим магнітним матеріалом 5 Растрові елементи шару 6 у зоні вирізів 10 практично не знижують цього ефекту Водночас у відбитому СВІТЛІ растр 6 забезпечує додаткове вуалювання вирізів 10, завдяки чому вони стають практично невидними Як уже говорилося, растрованого шару 6 досить також і для того, щоб закрити зовні темний магнітний шар 5 11 46909 12 оптично змінними властивостями Непрозоре віду вигляді інформації, яка різко контрастує з навкобивальне покриття 14 не дозволяє побачити магнілишнім для них фоном, тоді як у відбитому СВІТЛІ тний шар 5 на протилежній поверхні підкладки їх практично не видно У деяких ситуаціях може виявитися доцільним На фіг 12 показано ще один варіант виконання варіант, при якому поверхні захисного елемента пропонованого у винаході захисного елемента 2 У можна контролювати лише окремо одну від одної даному випадку підкладка 4 має з одного боку шар У цьому випадку матеріал підкладки 4 повинен 20, покритий растрованим маскувальним шаром 6, бути непрозорим Відбивальне покриття 14 може поданим у даному прикладі у вигляді регулярного мати в цьому випадку будь-яке виконання растра 3 протилежного боку підкладки 4 розташовано такий же растрований шар 6, завдяки якому Крім того, у всіх названих прикладах дифракзахисний елемент має однаковий вигляд по обидційну структуру не обов'язково потрібно робити ва боки Другий растрований шар 6 нанесено на тисненням на окремому шарі, такому як шар лаку нижню сторону підкладки 4, в іншому варіанті його Зрозуміло, що и можна робити і безпосередньо на можна було б, однак, також розташувати між шаповерхні матеріалу підкладки 4 ром 20 і підкладкою 4, або він міг бути повністю Такий варіант виконання ВІДПОВІДНО ДО винавідсутнім У випадку з шаром 20 йдеться про суходу передбачає розташування на одній поверхні цільний (що повністю покриває свою поверхню) підкладки 4 усіх важливих для захисту від підробки шар, який має єдине колірне рішення, зроблений, шарів, як це показано на фіг 8 У цьому варіанті на однак, із матеріалів із різноманітними властивоспідкладку 4 спочатку наносять магнітний шар 5, тями який має в даному випадку вирізи 10 у вигляді знаків або малюнків На нього наносять прозорий шар На фіг 13-15 показано види згори різноманітних варіантів виконання цього шару 20 У цих при15 лаку з принаймні одним люмінофором, який кладах шар 20 являє собою структурно взаємозавипромінює світло при його збудженні опроміненлежний шар, який має протяжність принаймні на ням поза і/або в межах видимої ділянки спектра частині підкладки 4 Над ним розміщують маскувальний шар 6, поданий у даному випадку у вигляді регулярного растНа фіг 13 цей шар 20 складається з поперера Останнім шаром є шар 13 лаку із зробленими в мінне розташованих ділянок 5 і 21, для наочності ньому дифракційними структурами у вигяяді рельвідділених один від одного в даному прикладі розєфної структури, а також відбивальне покриття 14 ділювальною ЛІНІЄЮ Насправді ці ділянки візуальВідбивальне покриття 14 у даному випадку також но можна не ВІДДІЛЯТИ одну від одної, оскільки за слід зробити частково прозорим для забезпечення кольором їх зроблено однаково Однак на ділянках візуального і/або машинного розпізнавання на 5 розташовано магнітний матеріал, який можна просвіт зроблених у магнітному шарі 5 вирізів 10 виявити машинним способом, у той час як на проВідбивальне покриття, як уже згадувалося, може міжних ділянках 21 розташовано матеріал того ж складатися із напівпрозорого металевого шару, кольору без магнітних властивостей Магнітні діВІДПОВІДНО з кастрованого непрозорого металевого лянки 5 можуть при цьому являти собою кодову шару або ж прозорого шару лаку з іншим показникомбінацію Як показано на фіг 13, і магнітні ділянком заломлення Люмінесцентний шар 15 може, ки 5, немагнітні ділянки 21 можуть мати вирізи 10 у зрозуміло, містити і декілька люмінофорів, ВІДПОВІвигляді інформації, призначеної для зчитування ДНО декілька перехідних одна в одну зон із емісійАле від цих вирізів 10 можна й відмовитися ним випромінюванням, яке має різноманітну довНа фіг 14 показано інше взаємне розташуванжину хвилі, у результаті чого виникає ня магнітних ділянок 5 і немагнітних ділянок 21 У флуоресцентне СВІТІННЯ за типом райдуги Можлиданому випадку магнітний матеріал 5 розташовано ве і нанесення цього шару у вигляді малюнків Для із приведенням щодо передбачених на немагнітзахисту захисного елемента від впливів ЗОВНІШНІХ них ділянках вирізів 10 у крайовій зоні захисного факторів і механічних навантажень його можна елемента На фіг 14 магнітні ділянки 5 подано у додатково забезпечити захисним шаром, напривигляді суцільних, які проходять паралельно до клад, прозорим шаром лаку, не описаним у даному вирізів 10, так званих "магнітних доріжок" В альприкладі тернативному варіанті можна було б також зробити ці доріжки переривчастими, одержуючи в такий На фіг 9 показано такий варіант винаходу, в спосіб розташований паралельно до вирізів 10 якому, однак маскувальний шар уже не зроблено у магнітний код Проміжні ділянки магнітного коду вигляді растрованого шару з непрозорими елемепотрібно було б у цьому випадку також заповнити нтами растра Замість цього використано напівнемагнітним шаром 21 прозорий шар 16, бажано напівпрозорий металевий шар, нанесений на магнітний шар 5 Як уже На фіг 15 також показано вид згори варіанта говорилося, у зв'язку з описом растрованого масвиконання шару 20 У даному випадку магнітні кувального шару, напівпрозорий шар також можна ділянки 5 також утворюють кодову комбінацію 21 використовувати для розміщення візуально розпіпроміжні ділянки якої заповнено немагнітним знаваної інформації шаром 21 такого ж кольору Вирізи 10 у цьому прикладі містяться тільки на немагнітних ділянках 21 Як показано на фіг 10, зробити це можна за допомогою растра, поміщеного в місце розташуНа фіг 16 насамкінець показано ще один можвання інформації ливий варіант виконання шару 20 У цьому прикладі шар 20 зроблено не структурно взаємозалеНа фіг 11 показано випадок, коли є магнітний жним, а таким, який складається з відокремлених шар 5 із вирізами 10 у вигляді знаків, малюнків і одна від одної магнітних ділянок 5 і немагнітних т ш , і розташований над ним напівпрозорий шар ділянок 21 Як показано на фіг 16, немагнітні діля16 І в цьому випадку знаки розпізнавані на просвіт 13 46909 14 нки 21, зроблено, однак, за кольором такими ж, як Маскувальний шар можна також отримати і магнітні ділянки 5, можуть містити, наприклад, друкарським способом У випадку нанесення растпризначену для зчитування інформацію, малюнки рованого маскувального шару придатні, зокрема, або т п Останні можуть варіюватися за розміром, білі або СВІТЛІ друкарські фарби, які містять метаВІДПОВІДНО, за інформаційним вмістом залежно від левий пігмент Можна, однак використовувати таінтервалу між магнітними ділянками 5 кож і друкарські фарби, які містять поряд із пігментами самої фарби спеціальні пігменти, такі як Усі варіанти виконання винаходу об'єднує те, пігменти для одержання інтерференційних шарів з що показані варіанти виконання магнітного шару оптично змінними властивостями (наприклад, магнітний код) і маскувального шару (наприклад, різноманітна ширина растрів) можна в Однак у випадку використання як маскувальрамках винаходу довільно комбінувати один з одний шар суцільного металевого шару, його необним Додаткові ознаки, такі, як шар з оптично змінхідно наносити методом металізації Напівпрозоними властивостями, флуоресцентний шар або рий суцільний (що повністю покриває поверхню) якийсь інший додатковий шар з ознаками справжмаскувальний шар можна отримати простим споності, також можна інтегрувати в усі подані варіансобом, методом металізації у вакуумі Переривати У випадку шарів з оптично змінними властивоний (дискретний) металевий шар також можна стями мова, як показано в прикладах за фіг, може отримати методом термовакуумного напилювання йти про одержані тисненням дифракційні структуз використанням масок Як альтернативний варіри, які представляють, наприклад, "кінограми", ант можна за першу технологічну операцію нано"мувіграми" (рухливі зображення) або голограми сити суцільний металевий шар, а потім травленЗвичайно, можуть знайти застосування й ІНШІ шаням знову видаляти цей шар у потрібних ділянках ри з оптично змінними властивостями, такі, наприЩе одну можливість дає спосіб, за яким на ділянклад, як прозорі або непрозорі інтерференційні ки, які видаляються згодом, наносять шари Останні можна безпосередньо наносити антиадгезійний шар Після нанесення суцільного термовакуумним напилюванням на захисний елеметалевого покриття, антиадгезійний шар ХІМІЧНО мент, або ж домішувати у вигляді пігменту до друрозчиняють, знищуючи в такий спосіб розташовакарської фарби Непрозорі фарби для створення ний над ним металевий шар оптичних ефектів придатні також, зокрема, для При використанні у функції пропонованих у одержання растрованого маскувального шару винаході захисних елементів захисних ниток можливо буде виконати захисний елемент симетричВиготовлення пропонованих у винаході захисним У цьому випадку готують дві підкладки з одних елементів роблять простим способом, забезнаковими шаруватими структурами і склеюють їх печуючи матеріал підкладки, такий, наприклад, як одну з одною таким чином, щоб шари, які несуть полімерна плівка або папір, ознаками справжності ознаки справжності, розташовувалися між підкладі розрізаючи його потім на окремі елементи потріками У такий спосіб вони стають захищеними від бної форми При використанні у вигляді етикетки шкідливих впливів ЗОВНІШНІХ факторів, таких, наодну з поверхонь слід додатково покрити клеєм приклад, як вологість або корозія Найчастіше, Якщо передбачено поміщати на документі одну однак, досить буде нанести важливі для захисту лише шарувату структуру захисного елемента без документа шари на підкладку і в ході останньої матеріалу підкладки, то готують окрему перевідну технологічної операції покрити їх захисним шаром стрічку, наприклад, одержувану гарячим тисненлаку або, за методом ламінування, захисним шаням плівку, яка несе шарувату структуру захисного ром плівки елемента, відтак перекладають/переносять, наприклад, під дією температури і тиску, ВІДПОВІДНІ Так само може виявитися доцільним передбачастини цієї структури на документ або на подавачити маскувальний шар також і під магнітним шаний у вигляді "нескінченної" стрічки матеріал дором, для того, щоб захисний елемент мав однакокумента Можна також готувати на перевідній стрівий вигляд по обидва боки чці захисні елементи, які мають вже остаточні Показані й описані захисні елементи, ВІДПОВІДконтури, і потім переносити їх на документ МагніНО, захищені від підробки документи можна викотний шар можна наносити або друкарським спосористовувати також для захисту найрізноманітніших бом (трафаретна преса), або у вигляді покриття виробів Наприклад, етикетки, які захищають від Якщо магнітний шар має вирізи у вигляді знаків крадіжки, здебільшого за допомогою котушок (інабо малюнків і т ш , або зроблений у вигляді магнідуктивності) або складних електронних схем, які тного коду, можна ВІДПОВІДНО до ще одного варіанздійснюють зв'язок із контрольними приладами, та виконання винаходу розмістити на проміжних можна додатково захистити пропонованим у винаділянках, які не мають магнітного шару, додаткову ході захисним елементом Так само захищений від візуально або машиночитану інформацію Вона підробки документ, наприклад, папір для банкнот, може мати вигляд, наприклад, шрифтових знаків який має пропонований у винаході захисний елетощо, отриманих із використанням друкарської мент, можна у вигляді аплікації помістити як серфарби, яка містить металевий пігмент, або метотифікат справжності на будь-який предмет, такий, дом металізації типу гарячого тиснення і т ш як компакт-диски, книги і т ін 15 46909 16 JL_ » г ш///ш///ШШжж. s N V^S Ч \ Фгг 1 VA Л ,6 '//У//////////////////////////// . (\\\N. _ L\\\X к \ \_ \\! zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzi Фіг2 r-16 -5 ФігЗ Фіг 9 •16 5 L Фіг 4 Фіг 10 Z_ 1 0 ^xq ^ ^ Фіг 11 Фіг 5 46909 17 18 (. / / / / / / / / / / / / -20 \ 10 •U \ / in 71 і in Фіг 12 2 0 \ 5 Z l л, \ / Фіг 14 /°i Фіг 13 / 2! Фіг.15 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 m ?i >/ id 5
