Кормозмішувач-роздавач “демі-мікс”

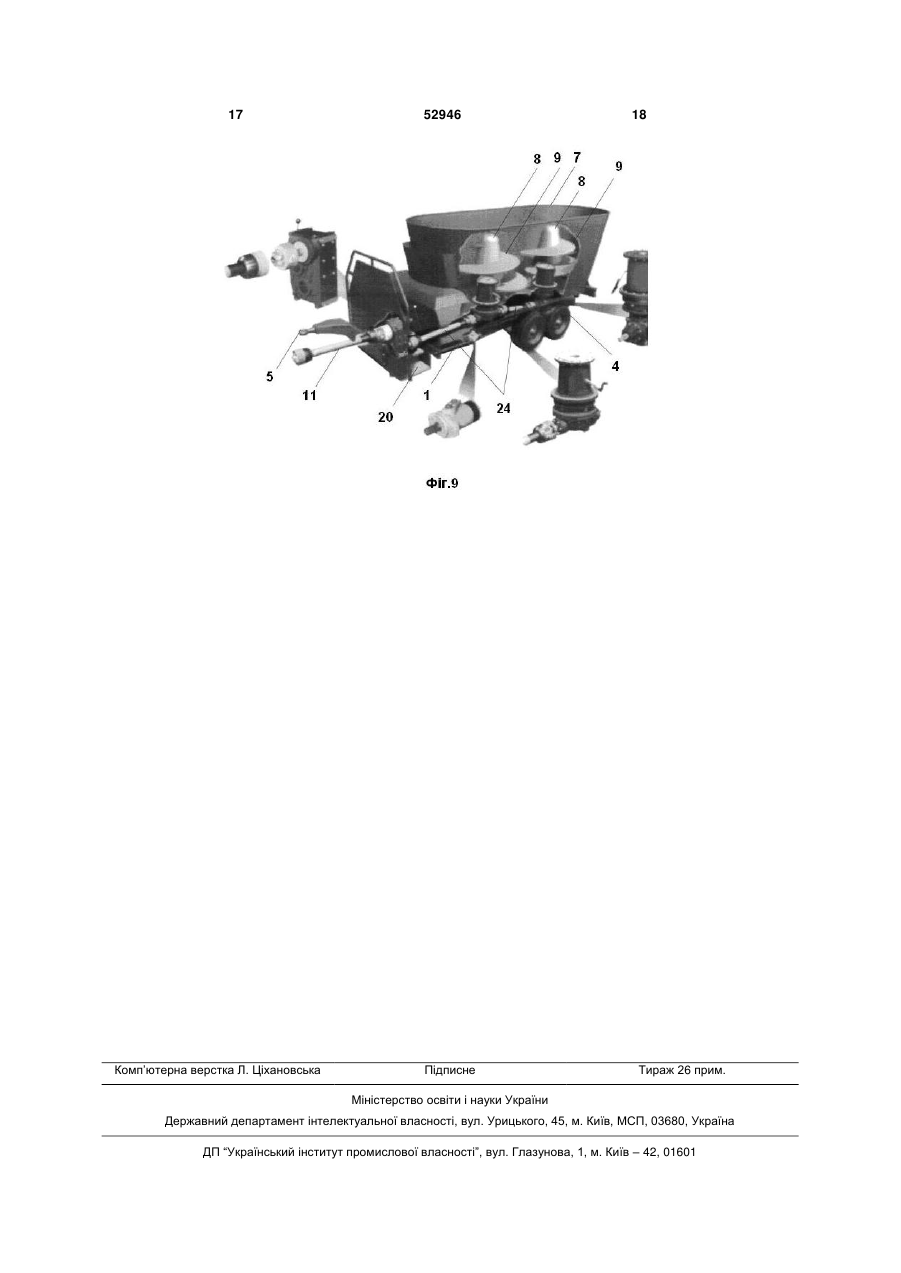

1. Кормозмішувач-роздавач, щo містить раму з ходовою частиною, яка виконана у вигляді з'єднаних між собою осі та двох коліс, розташований зверху рами бункер, всередині якого розташований подрібнюючий-змішувальний елемент у вигляді вертикальної осі та прикріплених до неї лопатей, який з'єднаний з обертовим приводом подрібнюючого-змішувального елемента, та вивантажувальне вікно, який відрізняється тим, що подрібнюючий-змішувальний елемент у вигляді вертикальної осі та прикріплених до неї лопатей виконаний як не менше ніж один вертикальний конусний шнек, на лопатях якого розташовані засувні ножі, а обертовий привід подрібнюючогозмішувального елемента виконаний у вигляді не менше ніж одного карданного вала, який з'єднаний з не менше ніж одним вертикальним конусним шнеком за допомогою редуктора та приводу вертикального конусного шнека, крім того, бункер містить вивантажувально-дозуючу заслінку, яка розташована у вивантажувальному вікні та з'єднана з гідравлічним циліндром для підняття та опускання вивантажувально-дозуючої заслінки, а на передній зовнішній стінці бункера розташована дозуюча шкала з градацією та вказівна стрілка, яка механічно з'єднана з вивантажувально-дозуючою заслінкою, крім того, на площинах бункера розташовані протиріжучі пластини з можливістю регулюванням відстані від цих протиріжучих пластин до подрібнюючих-змішувальних елементів, при цьому кормозмішувач-роздавач містить електронну вагову систему у вигляді комплекта не менше ніж трьох вагових тензодатчиків, які з'єднані з комп'ютерною системою з дисплеєм, на який виводиться інформація про вагу навантаженого корму в бункер, при цьому комплект не менше ніж трьох вагових тензодатчиків розташований на рамі і ці вагові тензодатчики з'єднують раму із днищем бункера, а дисплей комп'ютерної системи прикріплений до передньої стінки бункера, крім того, до передньої 2 (19) 1 3 52946 4 11. Кормозмішувач-роздавач за п. 1, який відрізняється тим, що до зовнішньої площини бункера прикріплені ручки для тримання. 12. Кормозмішувач-роздавач за п. 1, який відрізняється тим, що трап з оглядовим майданчиком розташований в передній частині кормозмішувачароздавача. 13. Кормозмішувач-роздавач за п. 1, який відрізняється тим, що трап з оглядовим майданчиком розташований в задній частині кормозмішувачароздавача. 14. Кормозмішувач-роздавач за п. 1, який відрізняється тим, що містить друкувальний пристрій. Корисна модель відноситься до галузі сільського господарства, а саме до сільськогогосподарського машинобудування, і зокрема до техніки подрібнення, змішування та роздавання грубих кормів, для приготування кормових сумішей у тваринництві, а також може бути застосована в інших галузях для вказаних цілей. Відомий змішувач кормів, що містить бункер з вертикальним шнеком [1]. Таке технічне рішення спрямоване на підвищення продуктивності і зниження енергоємності змішувача шляхом інтенсифікації технологічного процесу, але цей винахід не дозволяє підвищити ефективність подрібнення, змішування та роздавання кормів, водночас із збереженням в них вологих речовин та не надає можливості використовувати виріб в низьких по висоті будівлях для тварин. Відомий також змішувач комбікормів, який містить змішувальну камеру - бункер, вертикальний шнек, вивантажувальний отвір та заслінку [2]. Метою створення та використання такої конструкції є досягнення умов для короткочасного та якісного змішування кормів, але це технічне рішення не дозволяє підвищити ефективність подрібнення, змішування та роздавання кормів, водночас із збереженням в них вологих речовин та не надає можливості використовувати виріб в низьких по висоті будівлях для тварин. Прототипом корисної моделі, що заявляється є малогабаритний універсальний фермерський подрібнювач-змішувач кормів, який містить раму з ходовою частиною, яка виконана у вигляді з'єднаних між собою осі та двох коліс, прикріплений зверху рами бункер, в середині якого розташований подрібнюючий-змішувальний елемент у вигляді вертикальної осі та прикріплених до неї лопатей, який з'єднаний з обертовим приводом подрібнюючого-змішувального елемента та вивантажувальне вікно [3]). Технічним результатом, який досягається за рахунок створення цього виробу є досягнення забезпечення підвищення надійності технологічного процесу, продуктивності і якості подрібнення коренебульбоплодів і початків кукурудзи, але це рішення на надає можливості здійснити підвищення ефективності подрібнення, змішування та роздавання кормів, водночас із збереженням в них вологих речовин та з можливістю використання виробу в низьких по висоті будівлях для тварин. В основу корисної моделі поставлено завдання створення кормозмішувача-роздавача, конструкція якого б за рахунок нових конструктивних елементів, їх форми, взаємозв'язку між ними, їх розташування та з'єднання дозволила б забезпе чити підвищення ефективності подрібнення, змішування та роздавання кормів, водночас із збереженням в них вологих речовин та з можливістю використання виробу в низьких по висоті будівлях для тварин. Поставлене завдання вирішується тим, що кормозмішувач-роздавач містить раму з ходовою частиною, яка виконана у вигляді з'єднаних між собою осі та двох коліс, розташований зверху рами бункер, в середині якого розташований подрібнюючий-змішувальний елемент у вигляді вертикальної осі та прикріплених до неї лопатей, який з'єднаний з обертовим приводом подрібнюючогозмішувального елементу та вивантажувальне вікно. Новим є те, що подрібнюючий-змішувальний елемент у вигляді вертикальної осі та прикріплених до неї лопатей виконаний як не менш, ніж один вертикальний конусний шнек на лопатях якого розташовані засувні ножі. А обертовий привід подрібнюючого-змішувального елементу виконаний у вигляді не менш ніж одного карданного валу, який з'єднаний з не менш, ніж одним вертикальним конусним шнеком за допомогою редуктора та приводу вертикального конусного шнеку. Крім того бункер містить вивантажувально-дозуючу заслінку, яка розташована у вивантажувальному вікні та з'єднана з гідравлічним циліндром для підняття та опускання вивантажувально-дозуючої заслінки. А на передній зовнішній стінці бункера розташована дозуюча шкала з градацією та вказівна стрілка, яка механічно з'єднана із вивантажувально-дозуючою заслінкою. Крім того на площинах бункеру розташовані протиріжучі пластини з можливістю регулюванням відстані від цих протиріжучих пластин до подрібнюючих-змішувальних елементів. При цьому кормозмішувач-роздавач містить електронну вагову систему у вигляді комплекту не менш, ніж трьох вагових тензодатчиків, які з'єднані з комп'ютерною системою з дисплеєм, на який виводиться інформація про вагу навантаженого корму в бункер, при цьому комплект не менш, ніж трьох вагових тензодатчиків розташований на рамі і ці вагові тензодатчики з'єднують раму із днищем бункеру, а дисплей комп'ютерної системи прикріплений до передньої стінки бункеру. Крім того до передньої частини рами прикріплена сниця із зчіпною петлею та стоянкова опора. При цьому кормозмішувач-роздавач містить трап з оглядовим майданчиком. Додатково заявлене рішення характеризується наступними ознаками, які можуть бути застосованими в окремих випадках виконання кормозмі 5 шувача-роздавача. Кормозмішувач-роздавач містить стрічковий конвеєр для подання корму. Кормозмішувач-роздавач містить гальмівну систему, яка складається із ручного стоянкового гальма та пневматичних елементів гальмівної системи. Подрібнюючий-змішувальний елемент у вигляді вертикальної осі та прикріплених до неї лопатей виконаний у вигляді двох вертикальний конусних шнеків, на лопатях кожного із яких розташовані засувні ножі, при цьому обертовий привід подрібнюючого-змішувального елементу виконаний у вигляді системи карданних валів, які з'єднані з вертикальними конусними шнеками за допомогою редукторів та приводів вертикальних конусних шнеків. Лопаті не менш ніж одного вертикального конусного шнеку виконані як єдиний елемент, який має гвинтову згладжену заокруглену форму. Лопаті не менш ніж одного вертикального конусного шнеку змонтовані з декількох елементів і мають гвинтову ступінчасту ребристу форму. Ріжучі краї засувних ножів лопатей не менш, ніж одного вертикального конусного шнеку, мають зубчасту форму. Не менш ніж один вертикальний конусний шнек містить кришку в нижній конусній частині. Бункер являє собою місткість об'ємом від 3м3 до 30м3. Електронна вагова система містить від трьох до шести вагових тензодатчиків. До зовнішньої площини бункера прикріплені ручки для тримання. Трап з оглядовим майданчиком розташований в передній частині кормозмішувача-роздавача. Трап з оглядовим майданчиком розташований в задній частині кормозмішувача-роздавача. Кормозмішувач-роздавач містить друкувальний пристрій. Заявлений кормозмішувач-роздавач ілюструється наступними графічними зображеннями: Фіг.1 - загальний вигляд кормозмішувачароздавача. Фіг.2 - загальний вигляд кормозмішувачароздавача зверху. Фіг.3 - загальний вигляд кормозмішувачароздавача знизу. Фіг.4 - вигляд збоку кормозмішувачароздавача без ходової частини. Фіг.5 - зображення ходової частини кормозмішувача-роздавача. Фіг.6 - вертикальний конусний шнек з лопатями без засувних ножів. Фіг.7 - схематичне зображення кормозмішувача-роздавача збоку. Фіг.8 - схематичне зображення кормозмішувача-роздавача спереду. Фіг.9 - зображення кормозмішувача-роздавача з двома вертикальними конусними шнеками та з системою карданних валів, які з'єднані з вертикальними конусними шнеками за допомогою редукторів та приводів вертикальних конусних шнеків. Статичний стан кормозмішувача-роздавача. Кормозмішувач-роздавач містить раму 1. Рама 52946 6 1 являє собою жорстку зварну конструкцію (Фіг.1 Фіг.3). До рами 1 прикріплена ходова частина 2 кормозмішувача-роздавача, яка виконана у вигляді з'єднаних між собою осі 3 та двох коліс 4 (Фіг.3). До передньої частини рами 1 прикріплена сниця із зчіпною петлею 5 та стоянкова опора 6 (Фіг.1, Фіг.5, Фіг.7). Кормозмішувач-роздавач містить бункер 7, який розташований зверху рами 1 (Фіг.1Фіг.4, Фіг.7- фіг.9). В різних випадках виконання кормозмішувача-роздавача, бункер 7 являє собою місткість об'ємом від 3м3 до 30м3 . В середині бункеру 7 розташований не менш, ніж один вертикальний конусний шнек 8, на лопатях 9 якого розташовані засувні ножі 10 (Фіг.2, Фіг.8). Вертикальний конусний шнек 8 є подрібнюючим-змішувальним елементом кормозмішувачароздавача. В окремих випадках виконання кормозмішувача-роздавача лопаті 9 не менш ніж одного вертикального конусного шнеку 8 виконані як єдиний елемент, який має гвинтову згладжену заокруглену форму. А в інших випадках виконання кормозмішувача-роздавача лопаті 9 не менш ніж одного вертикального конусного шнеку 8 змонтовані з декількох елементів і мають гвинтову ступінчасту ребристу форму (Фіг.6). Ріжучі краї засувних ножів 10 лопатей 9 не менш, ніж одного вертикального конусного шнеку 8, можуть мати зубчасту форму. Засувні ножі 10 можуть регулюватись. Не менш ніж один вертикальний конусний шнек 8 містить кришку 25 в нижній конусній частині. Кришка 25 необхідна для чистки вертикального конусного шнеку 8. Вертикальний конусний шнек 8 з'єднаний з не менш ніж одним карданним валом 11 за допомогою редуктора 12 та приводу 13 вертикального конусного шнеку 8 (Фіг.3). Карданний вал 11 є обертовим приводом вертикального конусного шнеку 8 і для можливості роботи кормозмішувача-роздавача карданний вал 11 з'єднують з валом відбору потужності двигуна трактора, який працює разом із кормозмішувачемроздавачем. При цьому вал відбору потужності двигуна трактора та сам трактор не є конструктивними елементами корисної моделі, що заявляється. В деяких випадках виконання кормозмішувачароздавача в середині бункеру 7 розташовані два вертикальний конусних шнека 8, на лопатях 9 кожного із яких розташовані засувні ножі 10 (Фіг.9). При цьому обертовий привід двох конусних шнеків 8 виконаний у вигляді системи карданних валів, які з'єднані з вертикальними конусними шнеками 8 за допомогою редукторів 12 та приводів 13 вертикальних конусних шнеків 8 (Фіг.9). Бункер 7 містить вивантажувальне вікно 14 та вивантажувально-дозуючу заслінку 15, яка розташована у вивантажувальному вікні 14 (Фіг.4). Вивантажувально-дозуюча заслінка 15 з'єднана з гідравлічним циліндром 16 для підняття та опускання вивантажувально-дозуючої заслінки 15. На передній зовнішній стінці бункера 7 розташована дозуюча шкала 17 з градацією та вказівна стрілка 18, яка механічно з'єднана із вивантажувальнодозуючою заслінкою 15 (Фіг.2, 3). Вивантажувально-дозуюча заслінка 15 призначена для дозованої 7 видачі корму за показниками дозуючої шкали 17, яка нанесена на передній зовнішній стінці бункеру 7 кормозмішувача-роздавача, і дозуюча шкала 17 може мати градацію від 0 до 5, по якій можна візуально контролювати і дозувати роздачу корму. На внутрішніх площинах бункеру 7 розташовані протиріжучі пластини 19 з можливістю регулюванням відстані від цих протиріжучих пластин 19 до подрібнюючих-змішувальних елементів, а саме до лопатей 9 та до засувних ножів 10 вертикальний конусних шнека 8 (Фіг.2). Швидка різка сухого матеріалу регулюється протиріжучими пластинами 19. Протиріжучі пластини 19 можуть мати не менш, ніж три положення і при необхідності їх або висувають або засувають в бункер 7 кормозмішувача-роздавача. Кормозмішувач-роздавач містить трап 20 з оглядовим майданчиком (Фіг.1 - Фіг.3). Трап 20 з оглядовим майданчиком прикріплений до рами 1. В деяких випадках виконання виробу трап 20 з оглядовим майданчиком може бути розташований в передній частині кормозмішувача-роздавача. В інших випадках трап 20 з оглядовим майданчиком може бути розташований в задній частині кормозмішувача-роздавача. До зовнішньої площини бункера 7 прикріплені ручки 21 для тримання (Фіг.1 - Фіг.4). Оператор кормозмішувача-роздавача для огляду технологічного процесу, що відбувається в середині бункеру 7, або взагалі для зручності огляду внутрішньої частини бункеру 7 та елементів, що там розташовані, може піднятись до верхньої частини бункеру 7 по трапу 20, тримаючись, при цьому за ручки для тримання 21. Кормозмішувач-роздавач містить електронну вагову систему у вигляді комплекту не менш, ніж трьох вагових тензодатчиків 22 (Фіг.5). Тензодатчики 22 з'єднані з комп'ютерною системою з дисплеєм 23 (Фіг.1.), на який виводиться інформація про вагу навантаженого корму в бункер 7. Дисплей 23 комп'ютерної системи кормозмішувачароздавача прикріплений до передньої стінки бункеру 7. В деякий випадках виконання кормозмішувача-роздавача електронна вагова система може містить від трьох до шести вагових тензодатчиків 22, в залежності от об'єму бункеру 7. Комплект вагових тензодатчиків 22 розташований на рамі 1 в різних місцях рами 1, так, як це показане на Фіг.5 корисної моделі. Вагові тензодатчики 22 з'єднують раму 1 із днищем бункеру 7. В окремих випадках виконання виробу, кормозмішувач-розкидач містить друкувальний пристрій (на фігурах корисної моделі друкувальний пристрій не показаний). В деяких окремих випадках виконання кормозмішувача-роздавача, він містить стрічковий конвеєр 24 для подавання корму, стрічковий конвеєр 24 на кресленнях корисної моделі, що заявляється не показаний. Також в деяких окремих випадках виконання кормозмішувача-роздавача, він містить гальмівну систему, яка складається із ручного стоянкового гальма та пневматичних елементів гальмівної системи (гальмівна система на кресленнях не показана). 52946 8 Динамічний стан. Кормозмішувач-роздавач працює наступним чином. Кормозмішувач-роздавач призначений для приготування (дозування, розпушування, часткового подрібнення та змішування) кормових сумішей з різних (в залежності від раціону) компонентів, таких як зелена маса, силос, сінаж, розсипне та пресоване сіно. Також кормозмішувач-роздавач призначений для транспортування і дозованого роздавання кормових сумішей в годівниці тварин або на кормовий стіл тварин. Для можливості роботи кормозмішувачароздавача карданний вал 11 з'єднують з валом відбору потужності двигуна трактора, який працює разом із кормозмішувачем-роздавачем. Перед початком роботи потрібно переконатися, що карданний вал 11 міцно закріплений. Гідравлічні шланги від трактора з'єднують з гідравлічним циліндром 16 для можливості підняття та опускання вивантажувально-дозуючої заслінки 15. Комп'ютерну систему кормозмішувачароздавача підключають до електричного роз'єму трактора. Комп'ютерна система кормозмішувачароздавача живиться від акумулятора трактора. Бункер 7 кормозмішувача-роздавача завантажується тільки зверху. Для отримання більш якісної змішувальної суміші в бункер 7 потрібно завантажувати компоненти в наступній послідовності: сухі компоненти - сіно, солома; більш вологі корма, сінаж, силос; вологі корма - рідкі компоненти, меласу, воду. Комбікорми можна завантажувати в бункер 7 при любій стадії змішування але саме оптимально було б після засипання середнього компоненту корму. Можливо також використовувати і другорядний критерій завантаження корму: спочатку завантажуються довгі корми, а потім короткі. Після завантаження кормів в бункер 7, за рахунок обертів карданного валу 11 через редуктор 12, через привід 13 вертикального конусного шнеку 8, починає працювати вертикальний конусний шнек 8, на лопатях 9 якого розташовані засувні ножі 10. Кормова суміш під час роботи вертикального конусного шнеку 8 знаходиться на лопатях 9 шнеку 8, тим самим при обертанні вертикального конусного шнеку 8, корм не тільки перерізається, але й по своїй інерції здійснює конусний виток, піднімається вгору, що і обумовлює його перемішування. Вертикальний конусний шнек 8 містить засувні ножі 10, які при необхідності можливо змонтувати в середину, тим самим зменшити навантаження потужності на трактор. В залежності від виробничої необхідності засувні ножі 10 можуть бути змонтовані в різні положення. Наприклад, засувні ножі 10 встановлюють максимально назовні вертикального конусного шнеку 8, самий нижній ніж встановлюють максимально всередину, а другий знизу вверх засувний ніж 10 встановлюють в середньому положенні. Засувні ножі 10 можуть бути також встановлені максимально всередину. В цьому випадку подрібнення кормового матеріалу буде здійснюватись не інтенсивно, і потрібна потужність зменшується на 15%. Таке встановлення засувних ножів 10 рекомендоване в тих випадках, 9 коли всі компоненти кормів вже добре подрібнені і завантажені у бункер 7 або як що потужність трактора не відповідає необхідній нормі. Час змішування кормів залежить від компонентів корму, від його довжини та від швидкостей обертання вертикального конусного шнеку 8. Якщо для змішування застосовуються рулони соломи або сіна та сінажу, то для його "розірвання" потрібен додатковий час. Змішування корму відбувається по часу, що для кожного компоненту свій. Наприклад, при першому разі змішування, що щоб порізати солому потрібно 1-1,5 хвилин, потім вкидається наступний компонент і для повного змішування вже потрібно приблизно 2-3 хвилини. В деяких випадках виконання виробу висоту кормозмішувача-роздавача з вертикальною системою змішування можливо зменшувати за рахунок подовження бункера 7 та розташування в ньому двох вертикальних конусних шнеків 8, на лопатях 9 кожного із яких розташовані засувні ножі 10, при цьому обертовий привід подрібнюючогозмішувального елементу виконаний у вигляді системи карданних валів 24 (Фіг.), які з'єднані з вертикальними конусними шнеками 8 за допомогою редукторів 12 та приводів 13 вертикальних конусних шнеків 8. Швидка різка сухого матеріалу регулюється протиріжучими пластинами 19, які встановлені на площинах бункеру 7. Протиріжучі пластини 19 мають три положення і, при необхідності, їх монтують назовні із внутрішньої порожнини бункеру 7, або у внутрішню порожнину бункеру 7 кормозмішувачароздавача. Перше положення протиріжучих пластин 19, це коли вони змонтовані в середину внутрішньої порожнини бункеру 7, при цьому положенні протиріжучі пластини 19 впливають на процес змішування. Протиріжучі пластини 19 зупиняють корм, що знаходиться в бункері 7 кормозмішувачароздавача. Це положення протиріжучих пластин 19 потрібно встановлювати при змішуванні соломи. Друге положення протиріжучих пластин 19 це, коли протиріжучі пластини 19 змонтовані таким чином, що знаходяться наполовину змонтованими в середину внутрішньої порожнини бункеру 7, при цьому положенні протиріз на 50% впливає на процес змішування. Третє положення протиріжучих пластин 19 це, коли протиріжучі пластини 19 змонтовані таким чином, що знаходяться повністю назовні бункеру 7, і в цьому положенні протиріжучі пластини 19 не впливають на процес змішування. Ця позиція рекомендована при процесі змішування, де не потрібно розрізати солому. Роздачу змішаного корму виконують в наступній послідовності. Необхідно задати трактору малу швидкість руху; потім включити карданний вал 11; за допомогою гідравлічного циліндру 16 відкрити вивантажувально-дозуючу заслінку 15 на потрібне положення; через вивантажувальне вікно 14 роздати кормову суміш; закрити вивантажувальнодозуючу заслінку 15; зупинити карданний вал 11. Таким чином роздача корму регулюється: швидкістю трактора; висотою підняття вивантажувально 52946 10 дозуючої заслінки 15; обертами вертикального конусного шнеку 8. За допомогою вивантажувально-дозуючої заслінки 15, дозуючої шкали 17 з градацією та за допомогою вказівної стрілки 18, можливо контролювати і регулювати дозовану роздачу кормової суміші. В деяких випадках виконання кормозмішувачроздавач містить стрічковий конвеєр для подання корму. Стрічковий конвеєр не показаний на фігурах корисної моделі. У випадках наявності стрічкового конвеєру роздачу змішаного корму виконують в наступній послідовності. Втягують протиріжучі пластини 19 назовні бункеру 7; включають карданний вал 11; включають стрічковий конвеєр; доводять частоту обертів карданного валу 11 до необхідних обертів; за допомогою гідравлічного циліндру 16 відкривають вивантажувальнодозуючу заслінку 15 на потрібне положення; роздають корми. В цьому випадку роздача корму регулюється: положенням вивантажувальнодозуючої заслінки 15; швидкістю стрічкового конвеєра; швидкістю руху трактора; швидкістю обертів вертикального конусного шнеку 8. Трап 20 з оглядовим майданчиком призначений для проведення спостережень за роботою вертикального конусного шнеку 8, лопатей 9, засувних ножів 10, протиріжучих пластин 19 та за процесом перемішування. Електронна вагова система у вигляді комплекту не менш, ніж трьох вагових тензодатчиків 22, які з'єднані з комп'ютерною системою з дисплеєм 23 призначена для вивішування ваги кормів, що завантажують в бункер 7. Тензодатчики 22 по дротах направляють сигнал на вхід комп'ютерної системи, після чого сигнал обробляється і на дисплей 23 виводяться відомості про вагу кормів, які знаходяться в бункері 7. Для ефективної роботи електронної вагової системи, необхідно завантажувати в бункер 7 трав'яний корм і фуражний концентрат, лише потів вмикати вертикальний конусний шнек 8. Вагове дозування кормових інгредієнтів, які завантажують, та забезпечення точного дотримання завданої рецептури раціону, здійснюють завдяки тензодатчикам 22, які з'єднані з комп'ютерної системою з дисплеєм 23. Електронна вагова система має функцію програмування на певну кількість раціонів із різних компонентів та розрахована на завдавання часу змішування кормової суміші. Електронна вагова система дозволяє швидко корегувати об'єм кормів в залежності від продуктивності поголів'я худоби, здійснювати облік розходу кормів. За необхідністю кількість звантажених кормів та виданих кормових сумішей може бути зафіксована і задокументована. Для цього, в деяких випадках виконання кормозмішувачароздавача, встановлюють друкувальний пристрій. За рахунок всіх конструктивних елементів виробу, їх форми, взаємозв'язку між ними, їх розташування та з'єднання з'явилась можливість забезпечити підвищення ефективності подрібнення, змішування та роздавання кормів, водночас із збереженням в них вологих речовин та з можливістю використання виробу в низьких по висоті будівлях для тварин. 11 Кормозмішувач-роздавач використовується у тваринницьких приміщеннях з шириною кормового проходу, а також на кормових майданчиках поза приміщеннями. Кормозмішувач-роздавач ефективний для застосування на фермах і тваринницьких комплексах, для приготування та роздавання кормової суміші в годівниці та на кормові столи у приміщеннях та на вигульно-кормових майданчиках. Кормозмішувач-роздавач "ДЕМІ-МІКС" може агрегатуватися з тракторами типу ЮМЗ-6, МТЗ80/82, МТЗ-100/102. Запропонований кормозмішувач-роздавач багаторазово виготовлений і випробуваний в експериментально-виробничих умовах та експлуатацій 52946 12 них умовах. Результати таких випробувань показали високу ефективність роботи виробу, підтвердили досягнення технічного результату. Джерела інформації: 1. Патент України на винахід №78845 від 25.04.2007 м. кл. B01F7/24, A23N17/00, публ. 25.04.2007, бюл. № 5, 2007. 2.Деклараційний патент України на винахід №53448 від 15.01.2003 м. кл. A23N17/00, В01F7/24, публ. 15.01.2003, бюл. №1, 2003. 3.Деклараційний патент України на винахід №28308 від 16.10.2000 м. кл. A01F29/10, В02С18/22, публ. 16.10.2000, бюл. №5, 2000 - прототип. 13 52946 14 15 52946 16 17 Комп’ютерна верстка Л. Ціхановська 52946 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
