Спосіб зведення збірно-монолітного купола

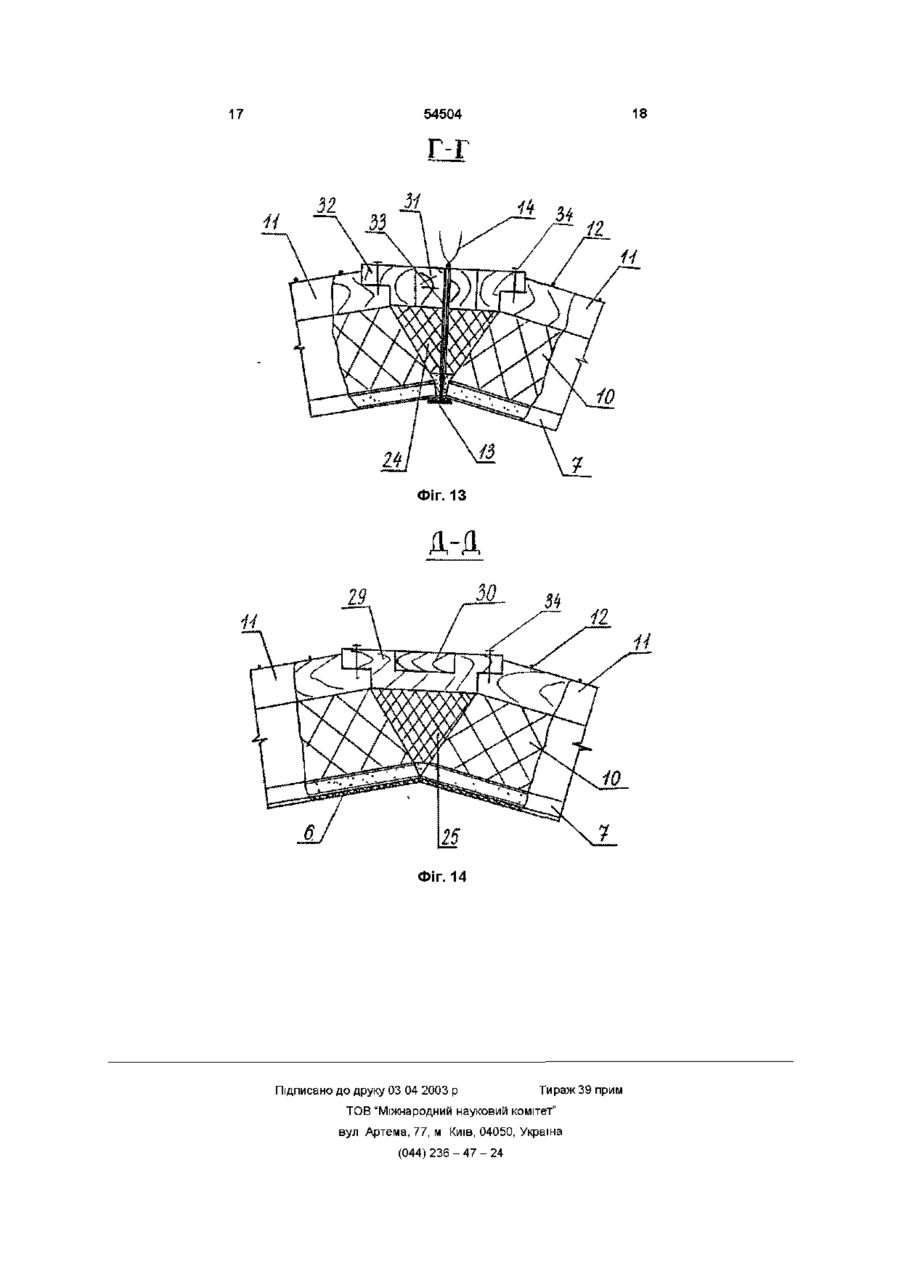

Спосіб зведення збірно-монолітного купола, що включає виготовлення горизонтальної основи з центральним стояком, розташування навколо нього опалубки і багатоланцюгових пелюсток, з'єднання їх з опалубкою, підняття конструкції з пелюсток в проектне положення, прикріплення пелюсток до нижнього опорного кільця основи, з'єднання їх між собою за допомогою розкладок, замонолічування стиків, торкретування зовнішньої поверхні швидкотверднучою сумішшю і від'єднання опалубки, який відрізняється тим, що трапецієподібні елементи пелюсток виготовляють із листових ортотропних матеріалів, волокна яких у нижніх елементах розташовані паралельно основі трапеції, а у верхніх елементах - перпендикулярно основі трапеції, утеплюють стики між пелюстками і їх трапецієподібними елементами і підсилюють конструкцію вкладишами із утеплювача трапецієподібного перерізу, з наклеєними на них брусками, які з'єднують з розкладками, що прикріплені до пелюсток, і з брусками, які розташовані на трапецієподібних елементах пелюсток і утворюють між собою прямий кут, після чого на зовнішню поверхню купола наносять швидкотверднучу суміш О Винахід відноситься до будівництва І може бути використаний при зведенні збірних і збірномонолітних куполів ВІДОМІ способи виготовлення оболонок і куполів із ортотропних матеріалів, коли утворюючі їх волокна розміщують вздовж максимальних нормальних напруг (зусилля стиску або розтягу), або поперек дії зусиль на зріз або зсув Наприклад, циліндричні і КОНІЧНІ оболонки виготовляють намотуючи попередньо натягнуту стрічку вздовж твірної каркасу [1] Однак, такі конструкції мають складний характер напруг по висоті, а способи виготовлення не враховують його у повній мірі В цивільному і промисловому будівництві до покриттів просторових конструкцій пред'являють вимоги не тільки по МІЦНОСТІ і СТІЙКОСТІ, а і по теп ло- і звукоізоляції та зовнішньому вигляду Для забезпечення цих вимог покриття виконують багатошаровими, а також збірно-монолітними Найбільші труднощі у цих випадках виникають при виконанні внутрішнього шару, особливо у куполів і оболонок, що мають криволінійну форму поверхні [2] Замонолічування стиків збірних конструкцій проводиться за допомогою зварювання, склеювання, встановлення спеціальних розкла док [3-5] Недоліками цих способів є велика матеріалоємність і трудомісткість робіт по замонолічуванню стиків між збірними елементами Найбільш близьким до запропонованого є спосіб зведення оболонок на пневмоопалубці, що включає улаштування горизонтальної основи і багатоланцюгові елементи, підняття опалубки у проектне положення, фіксування збірних елементів між собою за допомогою тросових і смугових бандажів і склеювання [6] Недоліками цього способу є велика трудомісткість виготовлення опалубки і складність конструкції покриття В основу винаходу поставлена задача спрощення конструкції покриття, підвищення його надійності і зменшення трудомісткості по замонолічуванню стиків між збірними елементами Поставлена задача досягається тим, що спосіб зведення збірно-монолітного купола включає виготовлення горизонтальної основи з центральним стояком, розташування навколо нього опалубки і багатоланцюгових пелюсток, з'єднання їх з опалубкою, підняття конструкції з пелюсток в проектне положення, прикріплення пелюсток до нижнього опорного кільця основи, з'єднання їх о ю ю 54504 між собою за допомогою розкладок, замонолічування стиків, торкретування зовнішньої поверхні швидкотверднучою сумішшю і від'єднання опалубки відрізняється тим, що трапецієподібні елементи пелюсток виготовляють із листових ортотропних матеріалів, волокна яких у нижніх елементів розташовані паралельно основі трапеції, а у верхніх елементів - перпендикулярно основі трапеції, утеплюють стики між пелюстками і їх трапецієподібними елементами і підсилюють конструкцію вкладишами із утеплювача трапецієподібного перерізу, з наклеєними на них брусками, які з'єднують з розкладками, що прикріплені до пелюсток, і з брусками, які розташовані на трапецієподібних елементах пелюсток і утворюють між собою прямий кут, після чого на зовнішню поверхню купола наносять швидкотверднучу суміш Вказані вище ознаки способу, зберігаючи корисні ознаки аналогів і прототипу, надають можливість підвищити жорсткість складових елементів пелюсток і підсилити цим нижній шар покриття, виконувати замонолічування стиків на малій висоті (знизу) Запропонований взаємозв'язок шарів забезпечує покращання властивостей окремих шарів (неаддетивність властивостей шарів) і покриття у цілому Винахід ілюструється такими графічними матеріалами на фіг 1 - 3 - пелюстка купола, вигляд у плані, поперечний переріз А-А, повздовжній переріз Б-Б, ВІДПОВІДНО на фіг 4 - конструкція після укладення пелюсток на опалубку (рівень 1), розріз, на фіг 5 - 7 - вигляд вкладишів для закриття стиків, на фіг 8 - 10 - розрізи конструкції на рівнях II IV, на фіг 11 - вигляд купола в кінцевому (проектному) положенні в двох варіантах, що розділені штрихпунктирною ЛІНІЄЮ, на фіг 12 - розріз В-В на фіг 4, на фіг 13 - розріз Г-Г на фіг 1 1 , на фіг 14 - розріз Д-Д на фіг 11 На фіг показані 1 - 5 - трапецієподібні елементи пелюсток, з'єднані між собою гнучким зв'язком 6, 7 - ппсокартонний лист, що складається з гіпсової серцевини 8 та картону 9 з обох и боків, 10 - плити утеплювача, 11 - бруски, 12 - елементи, що армують швидкотверднучу суміш, 13 - розкладки таврового перерізу, до яких прикріплені елементи кріплення 14 На фіг 4 показана опалубка 15, що має верхнє кільце 16 з конусоподібною консоллю 17 з виступами 18, на які надягається верхнє невід'ємне конусоподібне кільце 19 купола, що з'єднується з пелюстками гвинтами 20, основа 2 1 , до якої прикріплені центральний стояк 22 і опорне кільце 23 купола На фіг 5 - 7 показані 24 - вкладиші стиків між пелюстками, 25 - вкладиші стиків між трапецієподібними елементами пелюсток, 26 - проміжні вкладиші, 27 - 32 - бруски, що наклеєні на утеплювач вкладишів, 33 - наскрізні отвори, 34 - місця для з'єднання брусків між собою, наприклад, шурупами Збірно-монолітний купол складається з пе люсток, що виготовлені, наприклад, з пяти трапецієподібних елементів 1 - 5, шви між якими замонолічені і утеплені вкладишами 24 - 26, та зовнішнього монолітного шару з швидкотверднучоі суміші, наприклад, гіпсобетону, що наноситься методом торкретування Спосіб здійснюють таким чином Трапецієподібні елементи 1 - 5 пелюсток виготовляють із листових ортотропних матеріалів, наприклад, із ппсокартонних листів 7, волокна картону 9 яких у нижніх елементів 4 - 5 направлені паралельно основі трапеції, а у верхніх елементів 1 - 3 - перпендикулярно основі трапеції Після виготовлення пелюсток вони являють собою з'єднані гнучким зв'язком 6 трапецієподібні елементи 1 - 5 з наклеєними на них плитами утеплювача 10, до яких прикріплені, наприклад, на клеєві, дерев'яні або пластмасові бруски 1 1 , що призначені для кріплення елементів 12, наприклад, у вигляді сітки, що армують швидкотверднучу суміш 3 однієї бокової сторони кожної пелюстки прикріплюють, наприклад, на клеєві металеві або пластмасові розкладки 13 таврового або двотаврового перерізу Вкладиші стиків 24 між пелюстками, а також 25 між елементами пелюсток і проміжні вкладиші 26 являють собою утеплювач трапецієподібного переріз} 7 , з зовнішньої сторони якого приклеєні дерев'яні або пластмасові бруски 27 - 32 з пазами на кінцях, призначеними для з'єднання їх один з одним і з брусками 1 1 , розміщеними на плитах утеплювача 10 трапецієподібних елементів, наприклад, за допомогою шурупів Вкладиші 24 мають наскрізні отвори 33, через які проходять елементи кріплення їх 14 до розкладок 13, наприклад, м'яка проволока На основі 21 встановлюють центральний стояк 22, опорне кільце 23, розміщують опалубку 15 На виступ 18 конусоподібної консолі 17 надягають верхнє конусоподібне кільце 19 купола На відкриті полки розкладок 13 наносять клейову суміш Розміщують пелюстки на опалубці 15 навкруги центрального стояка 22 і приклеюють їх до верхнього невід'ємного конусоподібного кільця 19 купола верхні трапецієподібні елементи 1 пелюсток і додатково фіксують їх гвинтами 20 Опалубка 15 має таку будову, що и висота h при розміщенні на основі 21 (рівень І) дорівнює висоті h сегмента Купола, який утворюють елементи 1 - 2 пелюсток У зв'язку з цим стики між пелюстками і елементами першого і другого рядів замонолічують і закривають утеплювачем одразу після розміщення їх на опалубці Спочатку встановлюють вкладиші 24 (фіг 3), потім вкладиші 25 і 26 Перед встановленням вкладишів 24 - 26 на їх бокові сторони і скоси плит утеплювача 10 наносять клейову суміш, наприклад, полівінілхлорид ну Після встановлення вкладишів 24 їх з'єднують з розкладками 13 елементами кріплення 14 Бруски 32 з'єднують з брусками 1 1 , що розміщені в кільцевому напрямі При встановленні вкладишів 25 їх бруски 29 з'єднують з брусками 1 1 , що розміщенні у меридіональному напрямі, наприклад, за допомогою шурупів Вкладиші 26 своїми брусками 27 з'єднують з брусками 31 вкладишів 24, а брусками 28 - 3 брусками ЗО вкладишів 25 54504 Далі замонолічування і утеплення стиків збірних елементів купола проводять у різних варіантах, наприклад, по мірі підняття опалубки (перший варіант), або після підняття її у проектне положення (другий варіант) Зведення купола за першим варіантом умовно розділено на етапи, що позначені рівнями І IV на які послідовно піднімають опалубку 15 (фіг 2, 4) Пісня розміщення пелюсток на опалубці 15 і замонолічування стиків між трапецієподібними елементами 1 і 2 виконують підняття опалубки 15 на рівень II, при якому трапецієподібні елементи 3 займуть проектне положення Після цього замонолічують стики між елементами 3 пелюсток і між елементами 2 і 3 кожної пелюстки Далі опалубку піднімають на рівень III і замонолічують стики між елементами 4 пелюсток і між елементами 3 і 4 кожної пелюстки Після підняття пелюсток в проектне положення (рівень IV) трапецієподібні елементи 5 пелюсток прикріпляють до опорного кільця 23, замонолічують стики між ними і між трапецієподібними елементами 4 і 5 пелюсток При зведенні купола за другим варіантом після замонолічування і утеплення стиків між пелюстками і трапецієподібними елементами 1 і 2 пелюсток їх піднімають у проектне положення (рівень IV), прикріплюють трапецієподібні елементи 5 до опорного кільця 23, замонолічують і уте плюють ВСІ СТИКИ Потім за обома варіантами наносять на зовнішню поверхню купола швидкотверднучу суміш, наприклад, гіпсобетон і після набуття його МІЦНОСТІ опалубку 15 опускають на основу 21 і від'єднують від неї кільце 23 Запропонований спосіб зведення збірномонолітного купола забезпечує підвищення надійності роботи нижнього листового шару конструкції купола, швидке замонолічування та утеплення стиків збірних елементів, зниження матеріалоємності конструкції Перелік джерел 1 Яценко В Ф, Прочность композиционных материалов -Киев Вища школа 1988-191 с 2 Коляков М Й , Гофштейн О А , Загоруйко О В Конструювання огороджуючих елементів системи "ГІТОР" // Перспективні напрямки проектування житлових та громадських будівель 36 наук праць -Київ Київ ЗНДІЕП, І998 -С 72-78 3 А с СССР № 1749426, кл Е 04 G 11/04, БИ №27, 1992 4 А с СССР № 1484889, кл Е 04 В 7/00, Е 04 G 21/16, БИ № 2 1 , 1989 5 Бурмистров Г Н Материалы для облицовочных работ - М Стройиздат 1990 -272 с 6 Патент Российской Федерации № 2112120, кл Е 04 G 11/04 БИ №15, 1998 54504 Фіг. 1 Фіг. 2 54504 10 6 6 >< У 6 Фіг. З 5 11 12 Фіг. 5 Фіг. 7 22 Фіг. 8 13 14 Фіг. 9 Фіг. 10 1 5 йРУГИЙ 54504 ВАРІАНТ 16 ПЕРШИЙ ЙДРІДИ" а Фіг. 11 Б-В 17 54504 1 8 Г-Г Н Фіг. 13 ,-Д Фіг. 14 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
