Зубна щітка

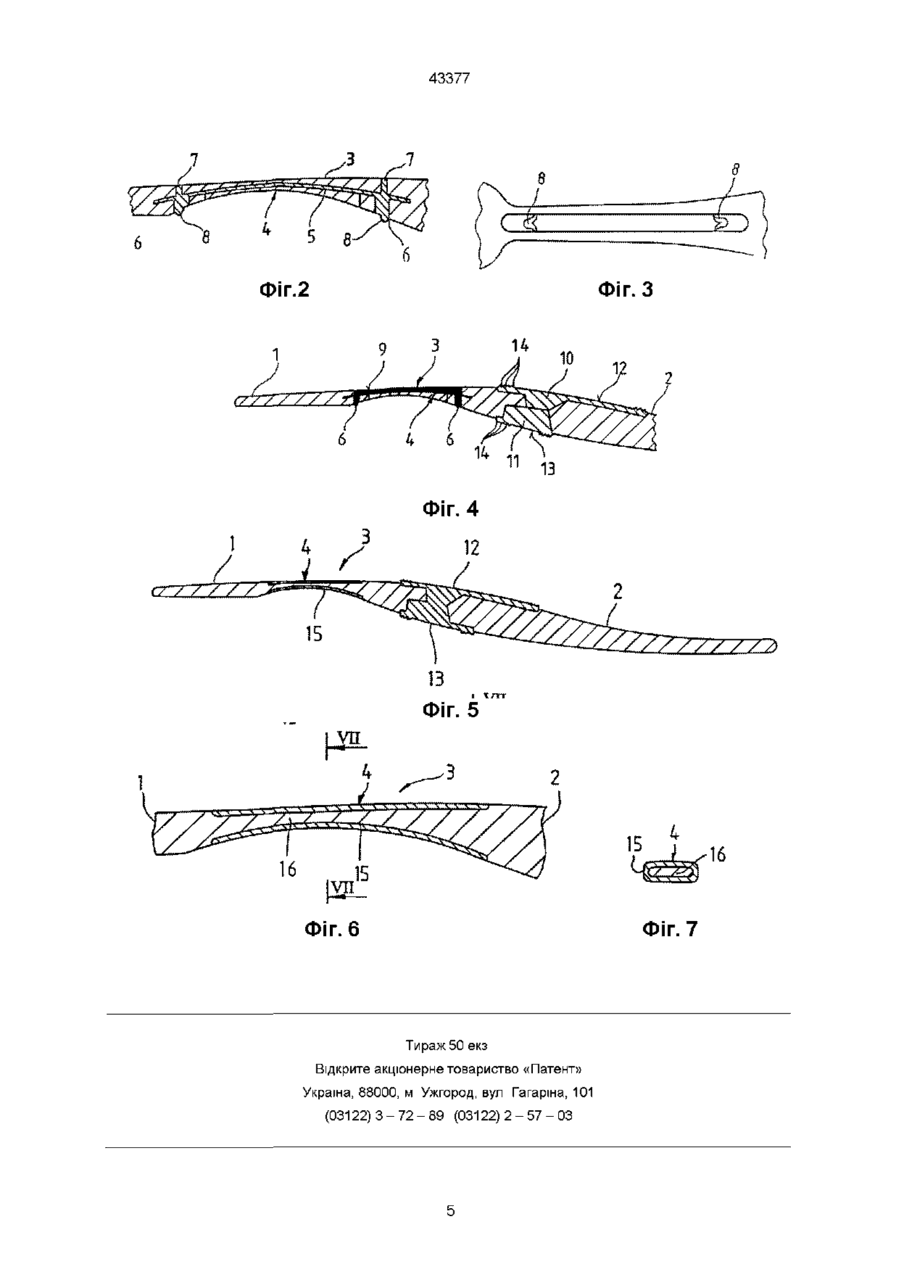

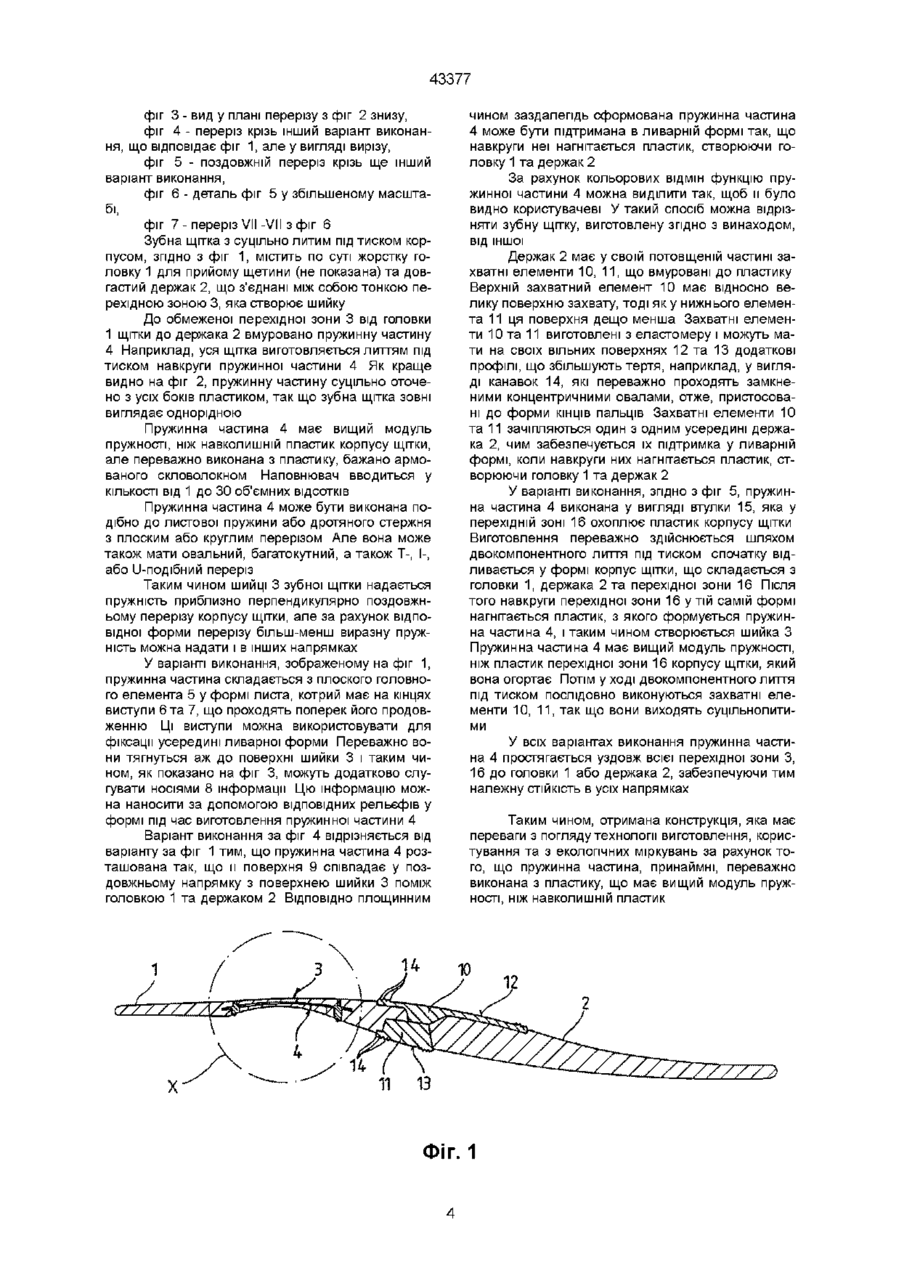

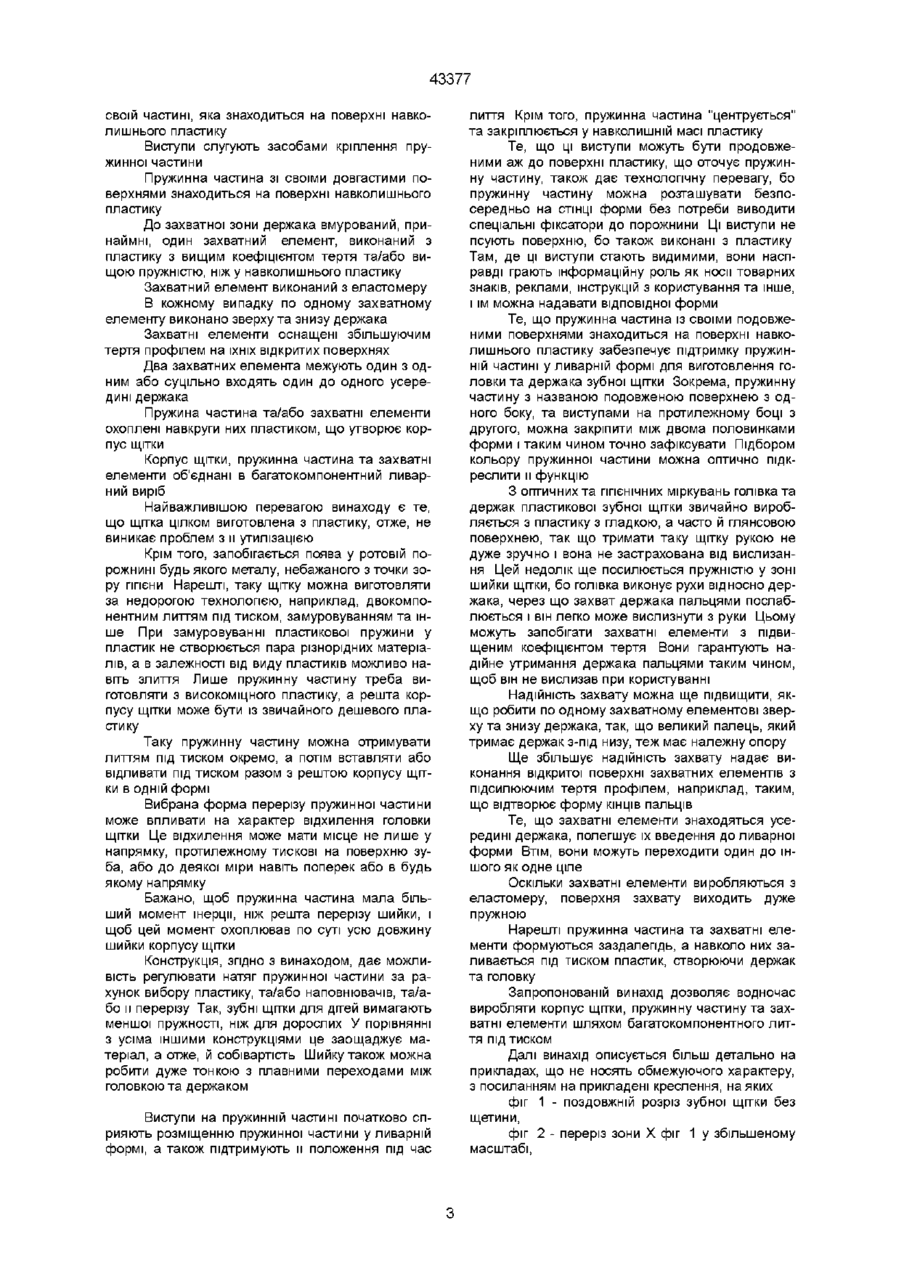

1 Зубна щітка з суцільнолитим під тиском пластиковим корпусом, що містить по суті жорстку головку для прийому щетини, по суті жорсткий держак та звужену шийку, що з'єднує їх та має пружну зону з пластику, яка відрізняється тим, що пружна зона являє собою пружинну частину, принаймні, переважно виконану з високоміцного пластику з вищим, ніж у корпуса щітки, модулем пружності і, принаймні, частково вмуровану до пластику корпуса щітки із створенням шийки 2 Зубна щітка з суцільнолитим під тиском пластиковим корпусом, що містить по суті жорстку головку для прийому щетини, по суті жорсткий держак та звужену шийку, що з'єднує їх та має пружну зону з пластику, яка відрізняється тим, що пружна зона являє собою пружинну частину, принаймні, переважно виконану з високоміцного пластику з вищим, ніж у корпуса щітки, модулем пружності і, принаймні, частково охоплюючу пластик корпуса щітки із створенням шийки 3 Зубна щггка за п 1 або 2, яка відрізняється тим, що пружинна частина виконана виключно з пластику 4 Зубна щітка за п 1 або 2, яка відрізняється тим, що пружинна частина виконана з наповненого пластику 5 Зубна щітка за п 4, яка відрізняється тим, що наповнювач введений у КІЛЬКОСТІ ВІД 1 до ЗО об'ємних ВІДСОТКІВ 6 Зубна щітка за п 4 або 5, яка відрізняється тим, що пружинна частина виконана з того самого пластику, що й корпус щітки 7 Зубна щітка за пп 4 - 6, яка відрізняється тим, що пружинна частина виконана з армованого волокном пластику 8 Зубна щітка за п 7, яка відрізняється тим, що пружинна частина виконана з армованого скловолокном пластику Зоя 9 Зубна щітка за пп 1 - 8, яка відрізняється тим, що пружинна частина має плоский, багатокутний, круглий або овальний переріз 10 Зубна щітка за пп 1 - 8, яка відрізняється тим, що пружинна частина має Т-, І- або Uподібний переріз 11 Зубна щітка за пп 1 - 10, яка відрізняється тим, що пружинна частина посідає більший момент інерції, ніж решта перерізу звуженої шийки 12 Зубна щітка за пп 1 - 11, яка відрізняється тим, що пружинна частина простягається на всю довжину звуженої шийки 13 Зубна щітка за пп 1 - 12, яка відрізняється тим, що виконана з можливістю регулювання натягу пружинної частини за рахунок підбору виду пластику та/або и перерізу 14 Зубна щітка за пп 1 - 13, яка відрізняється тим, що пружинна частина має виступи поперек свого продовження 15 Зубна щітка за п 14, яка відрізняється тим, що виступи сягають поверхні пластику, що оточує пружинну частину 16 Зубна щітка за п 15, яка відрізняється тим, що виступи можуть слугувати носіями інформації 17 Зубна щітка за п 16, яка відрізняється тим, що виступи виконані як носи інформації, принаймні, у тій своїй частині, яка знаходиться на поверхні навколишнього пластику 18 Зубна щітка за п 14, яка відрізняється тим, що виступи можуть слугувати засобами кріплення пружинної частини 19 Зубна щітка за пп 1 - 18, яка відрізняється тим, що пружинна частина зі своїми довгастими поверхнями знаходиться на поверхні навколишнього пластику 20 Зубна щітка за пп 1 - 19, яка відрізняється тим, що до захватної зони держака вмурований, принаймні, один захватний елемент, виконаний з пластику з вищим коефіцієнтом тертя та/або вищою пружністю, ніж у навколишнього пластику 21 Зубна щітка за пп 1 - 20, яка відрізняється тим, що захватний елемент виконаний з еластомеру 22 Зубна щітка за п 20 або 21, яка відрізняється тим, що в кожному випадку по одному захватному елементу виконано зверху та знизу держака 23 Зубна щітка за п 21 або 22, яка відрізняється тим, що захватні елементи оснащені збільшуючим тертя профілем на їхніх відкритих поверхнях О і со го 43377 24 Зубна щітка за пп 21 - 23, яка відрізняється тим, що два захватних елементи межують один з одним або суцільно входять один до одного усередині держака 25 Зубна щітка за пп 1 - 24, яка відрізняється тим, що пружинна частина та/або захватні елеме нти охоплені навкруги них пластиком, що утворює корпус щітки 26 Зубна щітка за пп 1 - 24, яка відрізняється тим, що корпус щітки, пружинна частина та захватні елементи об'єднані в багатокомпонентний ливарний виріб Винахід стосується засобів для чистки зубів та міжзубних западин, а також масажу прилеглих ділянок ясен і може бути використаний у галузі виробництва щггок Необхідність використання зубних щіток не лише для чистки зубів та міжзубних западин, але також для здійснення масажу прилеглих ділянок ясен, привела до надання щіткам спеціальних конструктивних елементів До таких належить пружне з'єднання між головкою та держаком щітки, бо останні з міркувань стабільності виготовляються з порівняно жорсткого пластику, переважно литтям та має пружну зону з пластику (див заявку ФРН 3923495) Дана щітка вибрана в якості прототипу Щоб забезпечити досить високий модуль пружності у ВІДОМІЙ ЩІТЦІ треба робити корпус щітки з дуже міцних пластиків Це неприйнятне з погляду на витрати у масовому виробництві таких виробів, як зубні щітки В цій ЩІТЦІ корпус послаблений виточками, переважно у зоні переходу між шийкою та держаком, з метою отримання пружного відрізку Навкруги виточок залито під тиском гумовий еластомер, що править за амортизатор, коли шийка вигинається Тут також послаблена частина перерізу схильна до поломів, оскільки вона одна має поглинати напруги на згин майже на всьому шляху відхилення шийки В основу винаходу покладено задачу створити зубну щітку нескладну у виробництві, зручну в користуванні та екологічно нешкідливу Крім того, и пружинна дія має легко регулюватися Поставлена задача вирішується тим, що в зубній ЩІТЦІ з суцільнолитим під тиском пластиковим корпусом, що містить по суті жорстку головку для прийому щетини, по суті жорсткий держак та звужену шийку, що з'єднує їх та має пружну зону з пластику, ВІДПОВІДНО до винаходу пружна зона являє собою пружинну частину, принаймні, переважно виконану з високоміцного пластику з вищим, ніж у корпуса щітки, модулем пружності і, принаймні, частково вмуровану до пластику корпуса щітки із створенням шийки Замість цього пружинна частина може, принаймні, частково охоплювати пластик корпуса щітки із створенням шийки ПІД ТИСКОМ Відома зубна щітка з пластиковим корпусом, що містить жорстку головку для прийому щетини, держак та перехідну шийку, що з'єднує їх та має пружну зону (див заявку ФРН 3840136) В перехідну шийку вставлена металева листова пружина, причому ця пружина повністю замуровується в пластик Наявність листової пружини, в якої модуль пружності вище за навколишній пластик, може забезпечити зворотний рух зубної щітки в разі надмірного тиску, як і рівномірне, належне прикладання тиску при правильному ході щітки Хоча такий пристрій з металевою листовою пружиною дуже зручний у користуванні, він все ж таки має ряд недоліків Він незручний у виготовленні, бо листову пружину треба вводити в пластик литтям під тиском, що потребує спеціальних змін у конструкції ливарної форми Крім того, завдяки їхнім надзвичайно тонким стінкам листовими пружинами дуже важко маніпулювати, як вручну, так і за допомогою маніпуляторів, так що їх розміщення у формувальній машині вимагає чималих зусиль Вони ніяк не пов'язуються з навколишнім пластиком Таким чином, поблизу країв листової пружини неодмінно розвиваються напруги на стиснення та на зсув, що діють на навколишній пластик і можуть призвести до розриву у перерізі перехідної зони між головкою та держаком, якщо не зробити цей переріз надто великим Втім, саме у цьому МІСЦІ щітка має бути особливо тонкою, щоб її можна було пересувати навіть із закритим ротом Нарешті, будь-які метали небажані у ротовій порожнині, навіть якщо вони не оголені, як у даному випадку Вони також створюють труднощі при повторній переробці зубних щггок, що дуже важливо при великих масштабах їх виробництва Щоб надійно розділити різні матеріали щітку треба повністю розламали Оскільки масова доля металу невелика, витрати на це економічно не виправдані Відома також зубна щітка з суцільнолитим під тиском пластиковим корпусом, що містять по суті жорстку головку для прийому щетини, по суті жорсткий держак та звужену шийку, що з'єднує їх Пружинна частина може бути виконана виключно з пластику або з наповненого пластику Наповнювач вводиться у КІЛЬКОСТІ ВІД 1 до ЗО об'ємних ВІДСОТКІВ Пружинна частина може бути виконана з того самого пластику, що й корпус щітки або з армованого волокном пластику, зокрема, з армованого скловолокном пластику Пружинна частина може мати плоский, багатокутний, круглий, або овальній переріз, а також Т-, І-, або U-подібний переріз Пружинна частина має більший момент інерції, ніж решта перерізу звуженої шийки Пружинна частина простягається по суті на всю довжину звуженої шийки Натяг пружинної частини регулюється за рахунок підбору виду пластика, та/або наповнювача, та/або и перерізу Пружинна частина має виступи поперек свого продовження Виступи сягають поверхні пластику, що оточує пружинну частину Виступи слугують носіями інформації Виступи виконані як носи інформації, принаймні, у тій 43377 своїй частині, яка знаходиться на поверхні навколишнього пластику Виступи слугують засобами кріплення пружинної частини Пружинна частина зі своїмидовгастими поверхнями знаходиться на поверхні навколишнього пластику До захватної зони держака вмурований, принаймні, один захватний елемент, виконаний з пластику з вищим коефіцієнтом тертя та/або вищою пружністю, ніж у навколишнього пластику Захватний елемент виконаний з еластомеру В кожному випадку по одному захватному елементу виконано зверху та знизу держака Захватні елементи оснащені збільшуючим тертя профілем на їхніх відкритих поверхнях Два захватних елемента межують один з одним або суцільно входять один до одного усередині держака Пружина частина та/або захватні елементи охоплені навкруги них пластиком, що утворює корпус щітки Корпус щітки, пружинна частина та захватні елементи об'єднані в багатокомпонентний ливарний виріб Найважливішою перевагою винаходу є те, що щітка цілком виготовлена з пластику, отже, не виникає проблем з и утилізацією Крім того, запобігається поява у ротовій порожнині будь якого металу, небажаного з точки зору ГІГІЄНИ Нарешті, таку щітку можна виготовляти за недорогою технологією, наприклад, двокомпонентним литтям під тиском, замуровуванням та інше При замуровуванні пластикової пружини у пластик не створюється пара різнорідних матеріалів, а в залежності від виду пластиків можливо навіть злиття Лише пружинну частину треба виготовляти з високоміцного пластику, а решта корпусу щітки може бути із звичайного дешевого пластику Таку пружинну частину можна отримувати литтям під тиском окремо, а потім вставляти або відливати під тиском разом з рештою корпусу щітки в одній формі Вибрана форма перерізу пружинної частини може впливати на характер відхилення головки щітки Це відхилення може мати місце не лише у напрямку, протилежному тискові на поверхню зуба, або до деякої міри навіть поперек або в будь якому напрямку Бажано, щоб пружинна частина мала більший момент інерції, ніж решта перерізу шийки, і щоб цей момент охоплював по суті усю довжину шийки корпусу щітки Конструкція, згідно з винаходом, дає можливість регулювати натяг пружинної частини за рахунок вибору пластику, та/або наповнювачів, та/або и перерізу Так, зубні щітки для дггей вимагають меншої пружності, ніж для дорослих У порівнянні з усіма іншими конструкціями це заощаджує матеріал, а отже, й собівартість Шийку також можна робити дуже тонкою з плавними переходами між головкою та держаком Виступи на пружинній частині початково сприяють розміщенню пружинної частини у ливарній формі, а також підтримують и положення під час лиття Крім того, пружинна частина "центрується" та закріплюється у навколишній масі пластику Те, що ці виступи можуть бути продовженими аж до поверхні пластику, що оточує пружинну частину, також дає технологічну перевагу, бо пружинну частину можна розташувати безпосередньо на СТІНЦІ форми без потреби виводити спеціальні фіксатори до порожнини Ці виступи не псують поверхню, бо також виконані з пластику Там, де ці виступи стають видимими, вони насправді грають інформаційну роль як носи товарних знаків, реклами, інструкцій з користування та інше, і їм можна надавати відповідної форми Те, що пружинна частина із своїми подовженими поверхнями знаходиться на поверхні навколишнього пластику забезпечує підтримку пружинній частині у ливарній формі для виготовлення головки та держака зубної щітки Зокрема, пружинну частину з названою подовженою поверхнею з одного боку, та виступами на протилежному боці з другого, можна закріпити між двома половинками форми і таким чином точно зафіксувати Підбором кольору пружинної частини можна оптично підкреслити и функцію З оптичних та ГІГІЄНІЧНИХ міркувань голівка та держак пластикової зубної щітки звичайно виробляється з пластику з гладкою, а часто й глянсовою поверхнею, так що тримати таку щітку рукою не дуже зручно і вона не застрахована від вислизання Цей недолік ще посилюється пружністю у зоні шийки щітки, бо голівка виконує рухи відносно держака, через що захват держака пальцями послаблюється і він легко може вислизнути з руки Цьому можуть запобігати захватні елементи з підвищеним коефіцієнтом тертя Вони гарантують надійне утримання держака пальцями таким чином, щоб він не вислизав при користуванні Надійність захвату можна ще підвищити, якщо робити по одному захватному елементові зверху та знизу держака, так, що великий палець, який тримає держак з-під низу, теж має належну опору Ще збільшує надійність захвату надає виконання відкритої поверхні захватних елементів з підсилюючим тертя профілем, наприклад, таким, що відтворює форму КІНЦІВ пальців Те, що захватні елементи знаходяться усередині держака, полегшує їх введення до ливарної форми Втім, ВОНИ можуть переходити один до іншого як одне ціле Оскільки захватні елементи виробляються з еластомеру, поверхня захвату виходить дуже пружною Нарешті пружинна частина та захватні елементи формуються заздалегідь, а навколо них заливається під тиском пластик, створюючи держак та головку Запропонованій винахід дозволяє водночас виробляти корпус щітки, пружинну частину та захватні елементи шляхом багатокомпонентного лиття під тиском Далі винахід описується більш детально на прикладах, що не носять обмежуючого характеру, з посиланням на прикладені креслення, на яких фіг 1 - поздовжній розріз зубної щітки без щетини, фіг 2 - переріз зони X фіг 1 у збільшеному масштабі, 43377 фіг 3 - вид у плані перерізу з фіг 2 знизу, фіг 4 - переріз крізь інший варіант виконання, що відповідає фіг 1, але у вигляді вирізу, фіг 5 - поздовжній переріз крізь ще інший варіант виконання, фіг 6 - деталь фіг 5 у збільшеному масштабі, фіг 7 - переріз VII -VII з фіг 6 Зубна щітка з суцільно литим під тиском корпусом, згідно з фіг 1, містить по суті жорстку головку 1 для прийому щетини (не показана) та довгастий держак 2, що з'єднані між собою тонкою перехідною зоною 3, яка створює шийку До обмеженої перехідної зони 3 від головки 1 щітки до держака 2 вмуровано пружинну частину 4 Наприклад, уся щітка виготовляється литтям під тиском навкруги пружинної частини 4 Як краще видно на фіг 2, пружинну частину суцільно оточено з усіх боків пластиком, так що зубна щітка зовні виглядає однорідною Пружинна частина 4 має вищий модуль пружності, ніж навколишній пластик корпусу щітки, але переважно виконана з пластику, бажано армованого скловолокном Наповнювач вводиться у КІЛЬКОСТІ від 1 до ЗО об'ємних ВІДСОТКІВ Пружинна частина 4 може бути виконана подібно до листової пружини або дротяного стержня з плоским або круглим перерізом Але вона може також мати овальний, багатокутний, а також Т-, І-, або U-подібний переріз Таким чином шийці 3 зубної щітки надається пружність приблизно перпендикулярно поздовжньому перерізу корпусу щітки, але за рахунок відповідної форми перерізу більш-менш виразну пружність можна надати і в інших напрямках У варіанті виконання, зображеному на фіг 1, пружинна частина складається з плоского головного елемента 5 у формі листа, котрий має на кінцях виступи 6 та 7, що проходять поперек його продовженню Ці виступи можна використовувати для фіксації усередині ливарної форми Переважно вони тягнуться аж до поверхні шийки 3 і таким чином, як показано на фіг 3, можуть додатково слугувати носіями 8 інформації Цю інформацію можна наносити за допомогою ВІДПОВІДНИХ рельєфів у формі під час виготовлення пружинної частини 4 Варіант виконання за фіг 4 відрізняється від варіанту за фіг 1 тим, що пружинна частина 4 розташована так, що и поверхня 9 співпадає у поздовжньому напрямку з поверхнею шийки 3 поміж головкою 1 та держаком 2 ВІДПОВІДНО ПЛОЩИННИМ І4 чином заздалегідь сформована пружинна частина 4 може бути підтримана в ливарній формі так, що навкруги неї нагнітається пластик, створюючи головку 1 та держак 2 За рахунок кольорових ВІДМІН функцію пружинної частини 4 можна виділити так, щоб и було видно користувачеві У такий спосіб можна відрізняти зубну щітку, виготовлену згідно з винаходом, ВІД ІНШОЇ Держак 2 має у своїй потовщеній частині захватні елементи 10, 11, що вмуровані до пластику Верхній захватний елемент 10 має відносно велику поверхню захвату, тоді як у нижнього елемента 11 ця поверхня дещо менша Захватні елементи 10 та 11 виготовлені з еластомеру і можуть мати на своїх вільних поверхнях 12 та 13 додаткові профілі, що збільшують тертя, наприклад, у вигляді канавок 14, які переважно проходять замкненими концентричними овалами, отже, пристосовані до форми КІНЦІВ пальців Захватні елементи 10 та 11 зачіпляються один з одним усередині держака 2, чим забезпечується їх підтримка у ливарній формі, коли навкруги них нагнггається пластик, створюючи головку 1 та держак 2 У варіанті виконання, згідно з фіг 5, пружинна частина 4 виконана у вигляді втулки 15, яка у перехідній зоні 16 охоплює пластик корпусу щітки Виготовлення переважно здійснюється шляхом двокомпонентного лиття під тиском спочатку відпивається у формі корпус щітки, що складається з головки 1, держака 2 та перехідної зони 16 Після того навкруги перехідної зони 16 у тій самій формі нагнггається пластик, з якого формується пружинна частина 4, і таким чином створюється шийка З Пружинна частина 4 має вищий модуль пружності, ніж пластик перехідної зони 16 корпусу щітки, який вона огортає Потім у ході двокомпонентного лиття під тиском послідовно виконуються захватні елементи 10, 11, так що вони виходять суцільнолитими У всіх варіантах виконання пружинна частина 4 простягається уздовж всієї перехідної зони З, 16 до головки 1 або держака 2, забезпечуючи тим належну СТІЙКІСТЬ в усіх напрямках Таким чином, отримана конструкція, яка має переваги з погляду технології виготовлення, користування та з екологічних міркувань за рахунок того, що пружинна частина, принаймні, переважно виконана з пластику, що має вищий модуль пружності, ніж навколишній пластик 1 0 ФІГ. 1 12 43377 Фіг.2 Фіг. З 16 ФІГ. 6 Фіг. 7 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
