Пристрій для вимірювання спрацювання силового масляного трансформатора

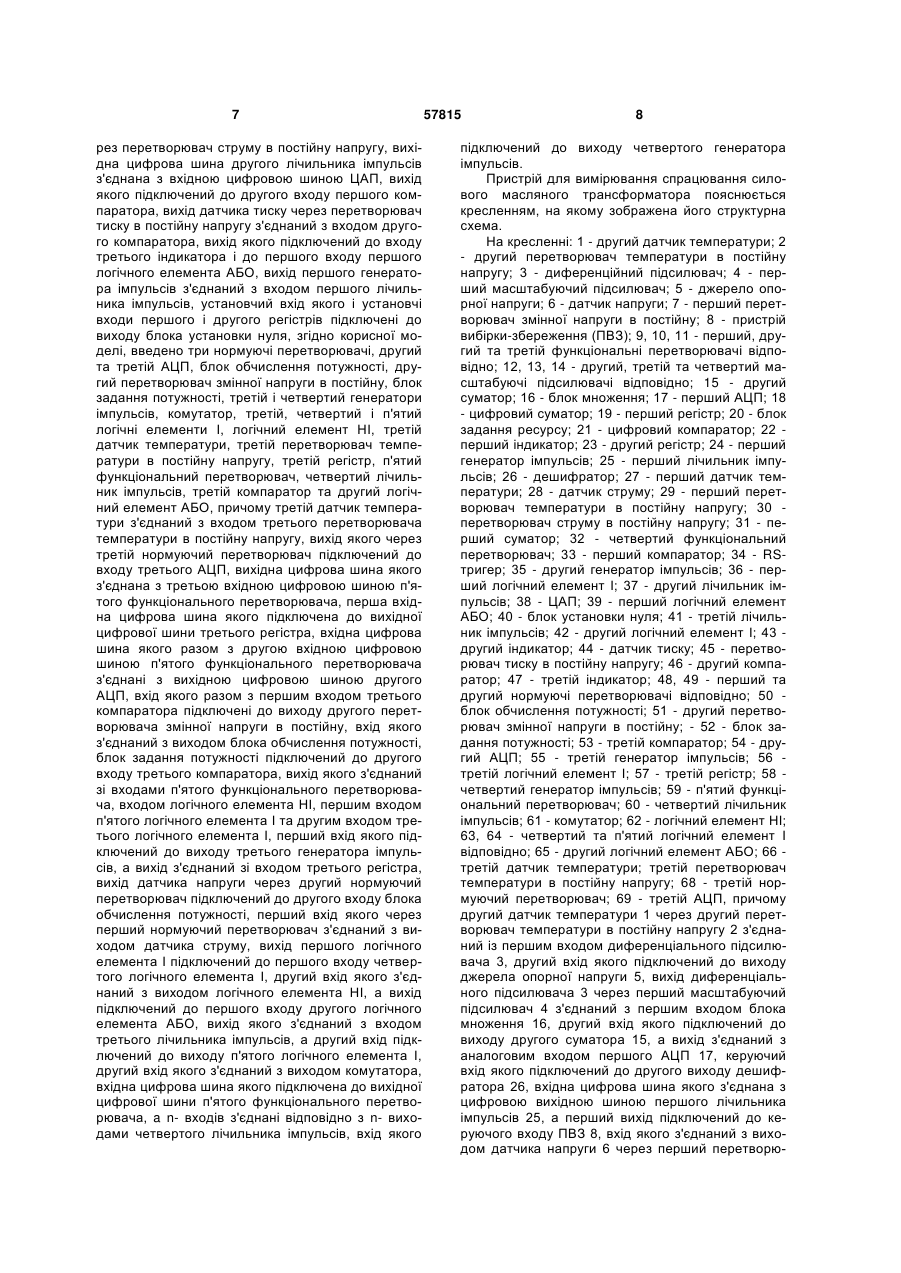

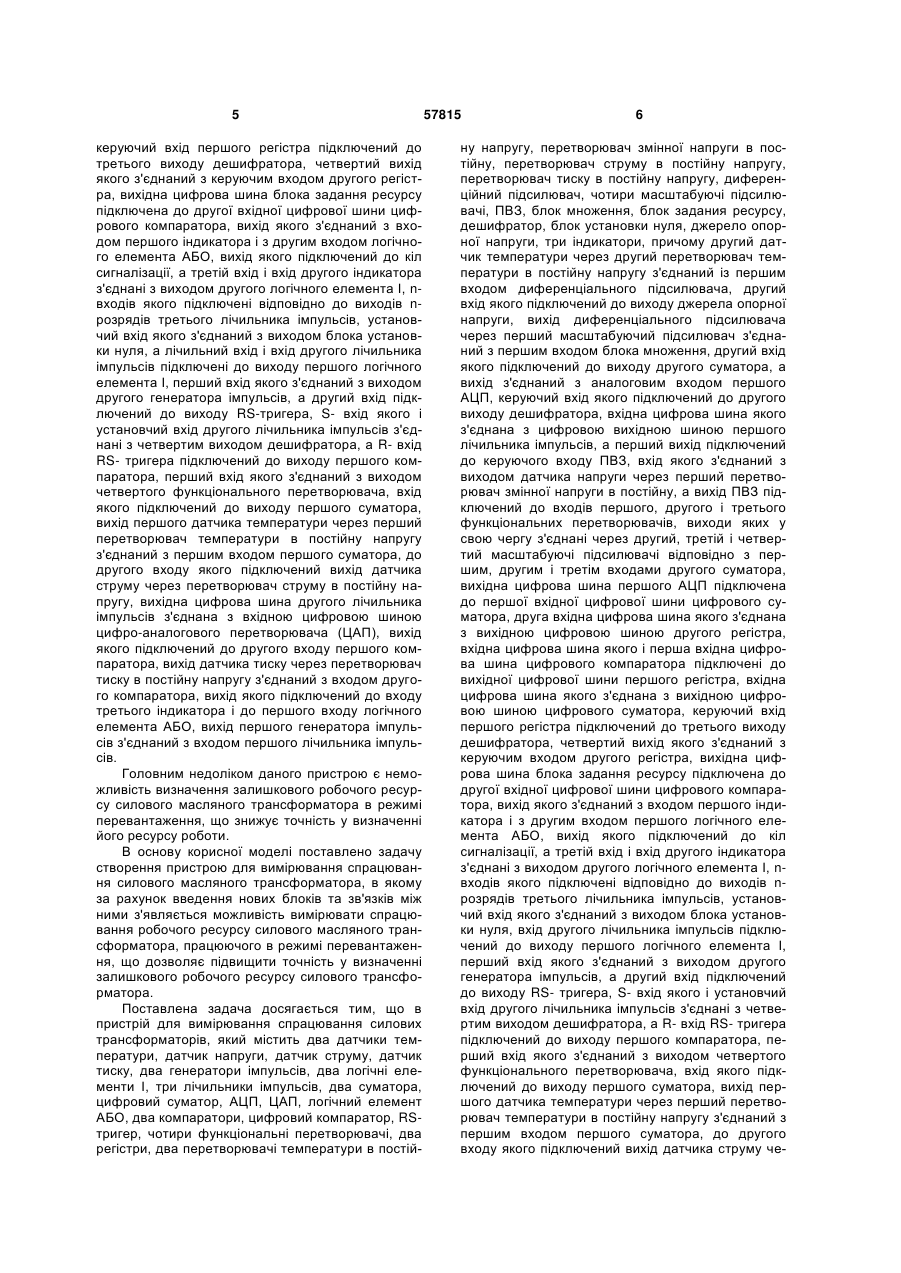

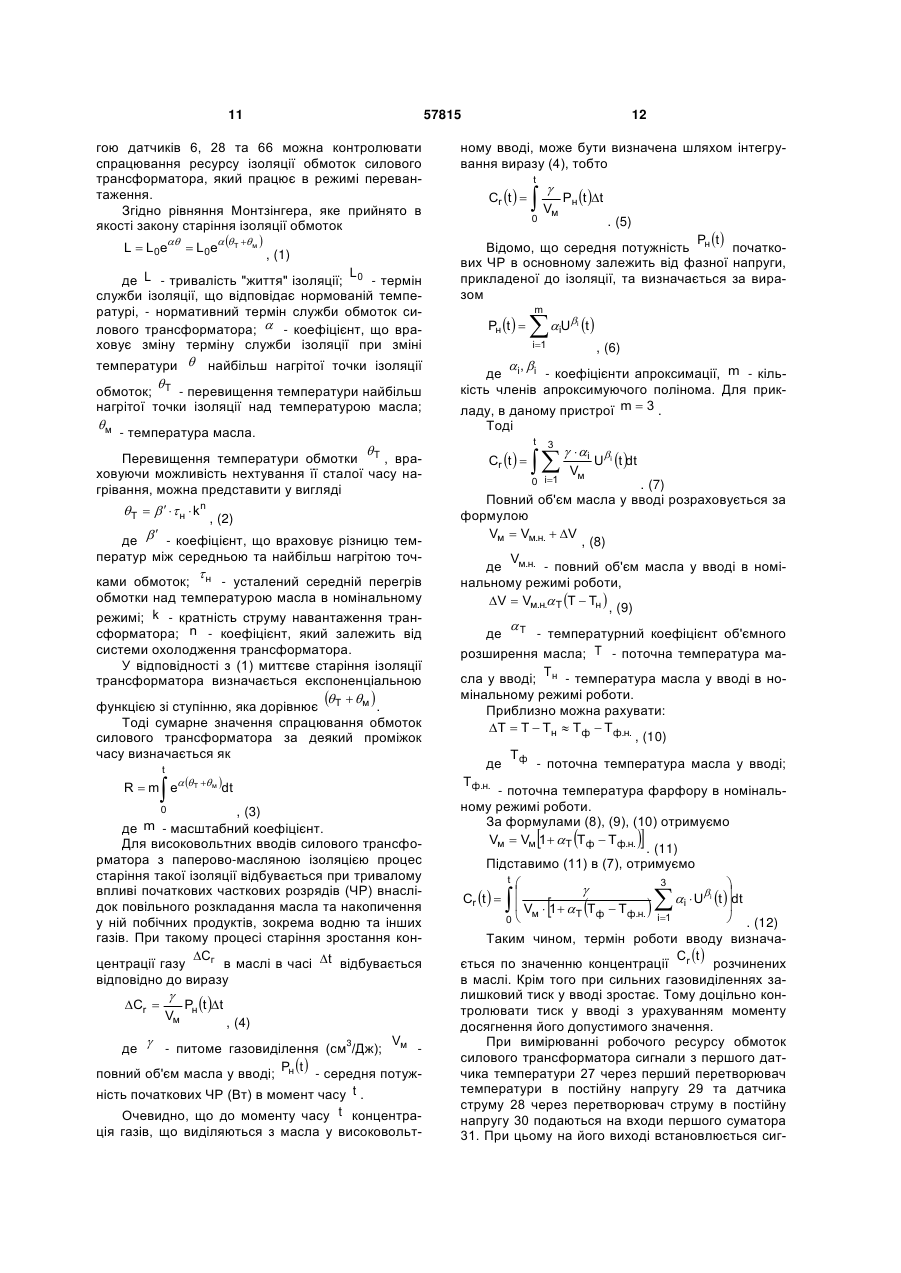

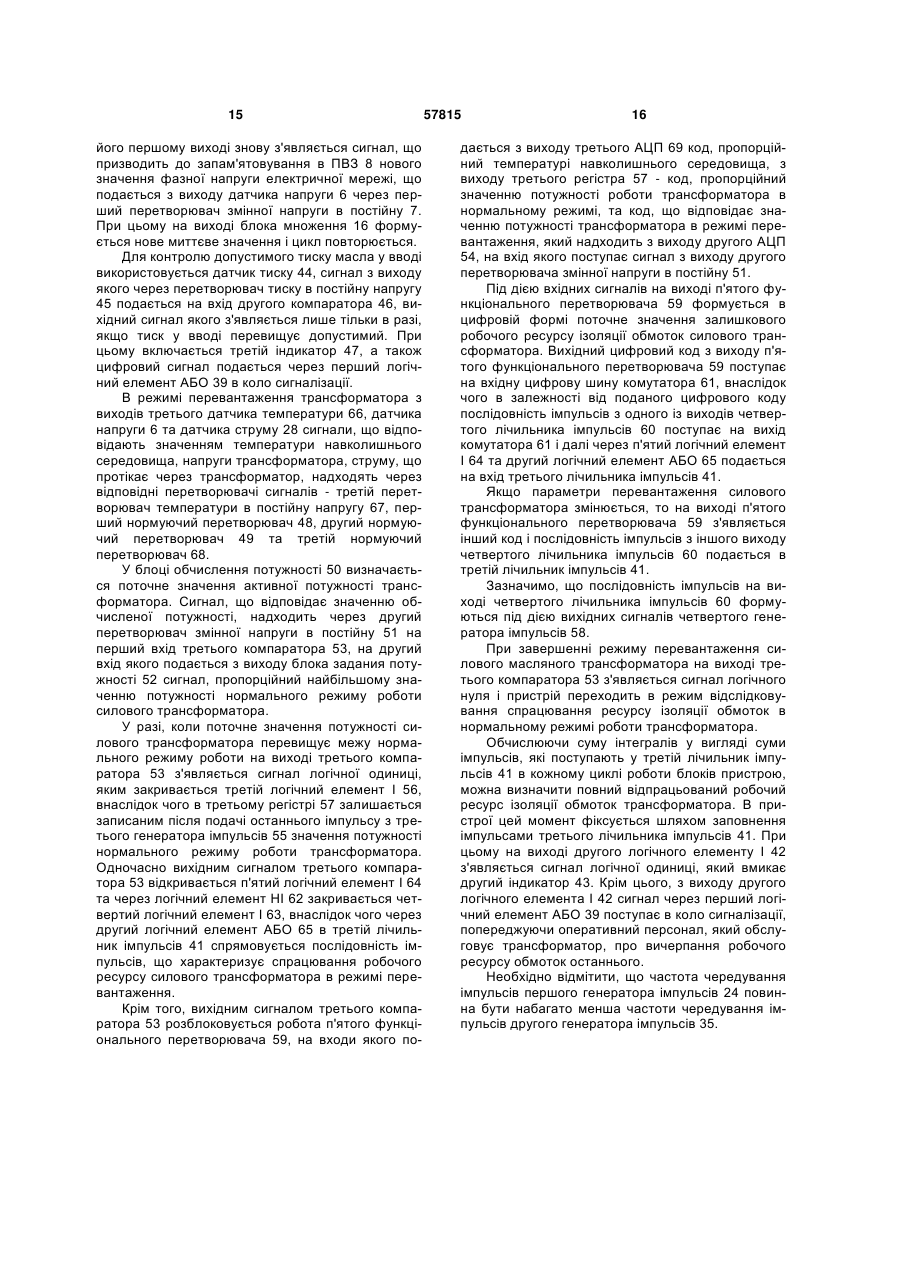

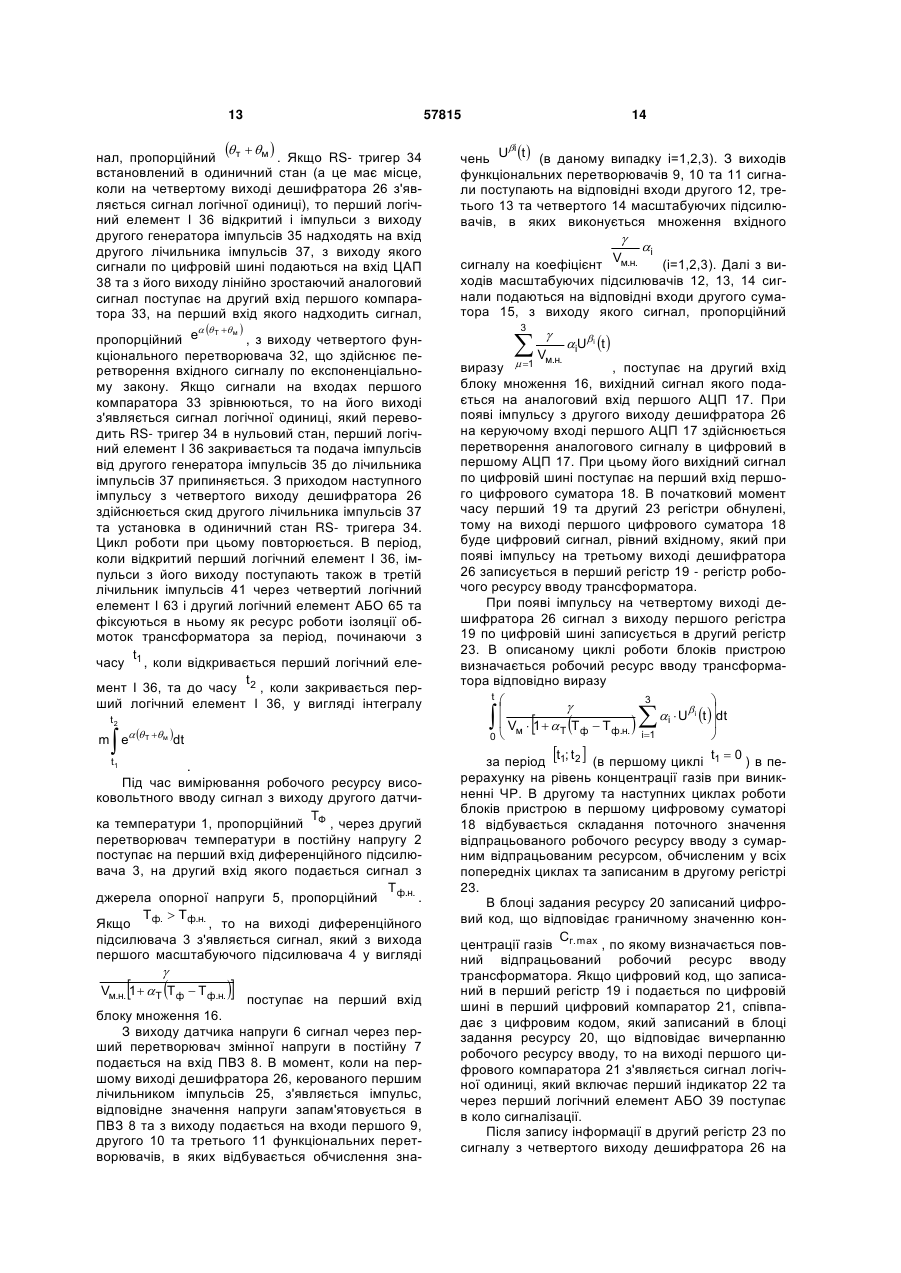

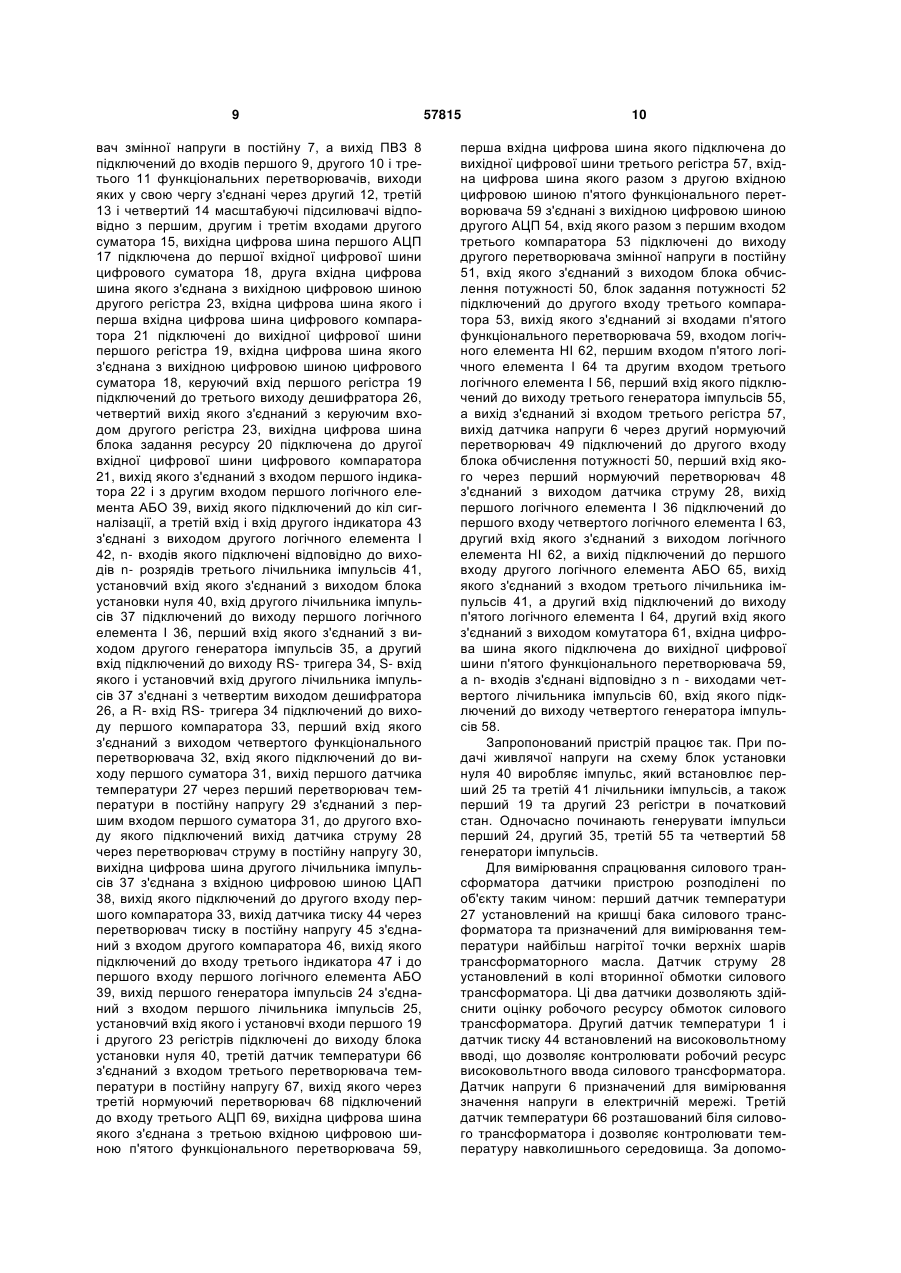

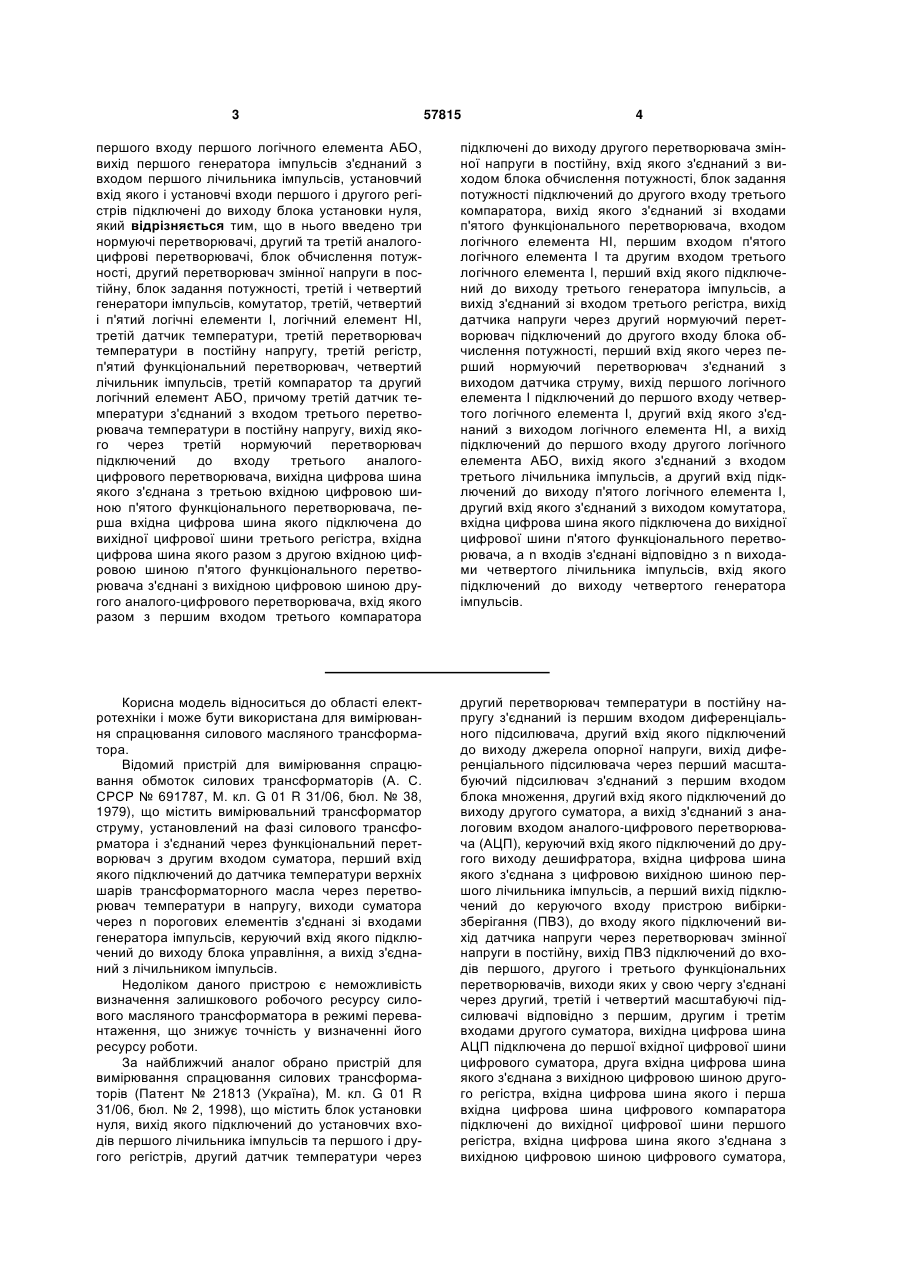

Пристрій для вимірювання спрацювання силового масляного трансформатора, що містить два датчики температури, датчик напруги, датчик струму, датчик тиску, два генератори імпульсів, два логічні елементи І, три лічильники імпульсів, два суматори, цифровий суматор, аналогоцифровий перетворювач, цифро-аналоговий перетворювач, логічний елемент АБО, два компаратори, цифровий компаратор, RS-тригер, чотири функціональні перетворювачі, два регістри, два перетворювачі температури в постійну напругу, перетворювач змінної напруги в постійну, перетворювач струму в постійну напругу, перетворювач тиску в постійну напругу, диференційний підсилювач, чотири масштабуючі підсилювачі, пристрій вибірки-збереження, блок множення, блок задання ресурсу, дешифратор, блок установки нуля, джерело опорної напруги, три індикатори, причому другий датчик температури через другий перетворювач температури в постійну напругу з'єднаний із першим входом диференціального підсилювача, другий вхід якого підключений до виходу джерела опорної напруги, вихід диференціального підсилювача через перший масштабуючий підсилювач з'єднаний з першим входом блока множення, другий вхід якого підключений до виходу другого суматора, а вихід з'єднаний з аналоговим входом першого аналого-цифрового перетворювача, керуючий вхід якого підключений до другого виходу дешифратора, вхідна цифрова шина якого з'єднана з цифровою вихідною шиною першого лічильника імпульсів, а перший вихід підключений до керуючого входу пристрою вибірки-збереження, вхід якого з'єднаний з виходом датчика напруги через перший перетворювач змінної напруги в постійну, а вихід пристрою вибірки-збереження підключений до входів першого, другого і третього функціональних перетворювачів, виходи яких у свою чергу з'єднані через другий, третій і четвер 2 (19) 1 3 57815 4 першого входу першого логічного елемента АБО, вихід першого генератора імпульсів з'єднаний з входом першого лічильника імпульсів, установчий вхід якого і установчі входи першого і другого регістрів підключені до виходу блока установки нуля, який відрізняється тим, що в нього введено три нормуючі перетворювачі, другий та третій аналогоцифрові перетворювачі, блок обчислення потужності, другий перетворювач змінної напруги в постійну, блок задання потужності, третій і четвертий генератори імпульсів, комутатор, третій, четвертий і п'ятий логічні елементи І, логічний елемент НІ, третій датчик температури, третій перетворювач температури в постійну напругу, третій регістр, п'ятий функціональний перетворювач, четвертий лічильник імпульсів, третій компаратор та другий логічний елемент АБО, причому третій датчик температури з'єднаний з входом третього перетворювача температури в постійну напругу, вихід якого через третій нормуючий перетворювач підключений до входу третього аналогоцифрового перетворювача, вихідна цифрова шина якого з'єднана з третьою вхідною цифровою шиною п'ятого функціонального перетворювача, перша вхідна цифрова шина якого підключена до вихідної цифрової шини третього регістра, вхідна цифрова шина якого разом з другою вхідною цифровою шиною п'ятого функціонального перетворювача з'єднані з вихідною цифровою шиною другого аналого-цифрового перетворювача, вхід якого разом з першим входом третього компаратора підключені до виходу другого перетворювача змінної напруги в постійну, вхід якого з'єднаний з виходом блока обчислення потужності, блок задання потужності підключений до другого входу третього компаратора, вихід якого з'єднаний зі входами п'ятого функціонального перетворювача, входом логічного елемента НІ, першим входом п'ятого логічного елемента І та другим входом третього логічного елемента І, перший вхід якого підключений до виходу третього генератора імпульсів, а вихід з'єднаний зі входом третього регістра, вихід датчика напруги через другий нормуючий перетворювач підключений до другого входу блока обчислення потужності, перший вхід якого через перший нормуючий перетворювач з'єднаний з виходом датчика струму, вихід першого логічного елемента І підключений до першого входу четвертого логічного елемента І, другий вхід якого з'єднаний з виходом логічного елемента НІ, а вихід підключений до першого входу другого логічного елемента АБО, вихід якого з'єднаний з входом третього лічильника імпульсів, а другий вхід підключений до виходу п'ятого логічного елемента І, другий вхід якого з'єднаний з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини п'ятого функціонального перетворювача, a n входів з'єднані відповідно з n виходами четвертого лічильника імпульсів, вхід якого підключений до виходу четвертого генератора імпульсів. Корисна модель відноситься до області електротехніки і може бути використана для вимірювання спрацювання силового масляного трансформатора. Відомий пристрій для вимірювання спрацювання обмоток силових трансформаторів (А. С. СРСР № 691787, М. кл. G 01 R 31/06, бюл. № 38, 1979), що містить вимірювальний трансформатор струму, установлений на фазі силового трансформатора і з'єднаний через функціональний перетворювач з другим входом суматора, перший вхід якого підключений до датчика температури верхніх шарів трансформаторного масла через перетворювач температури в напругу, виходи суматора через n порогових елементів з'єднані зі входами генератора імпульсів, керуючий вхід якого підключений до виходу блока управління, а вихід з'єднаний з лічильником імпульсів. Недоліком даного пристрою є неможливість визначення залишкового робочого ресурсу силового масляного трансформатора в режимі перевантаження, що знижує точність у визначенні його ресурсу роботи. За найближчий аналог обрано пристрій для вимірювання спрацювання силових трансформаторів (Патент № 21813 (Україна), М. кл. G 01 R 31/06, бюл. № 2, 1998), що містить блок установки нуля, вихід якого підключений до установчих входів першого лічильника імпульсів та першого і другого регістрів, другий датчик температури через другий перетворювач температури в постійну напругу з'єднаний із першим входом диференціального підсилювача, другий вхід якого підключений до виходу джерела опорної напруги, вихід диференціального підсилювача через перший масштабуючий підсилювач з'єднаний з першим входом блока множення, другий вхід якого підключений до виходу другого суматора, а вихід з'єднаний з аналоговим входом аналого-цифрового перетворювача (АЦП), керуючий вхід якого підключений до другого виходу дешифратора, вхідна цифрова шина якого з'єднана з цифровою вихідною шиною першого лічильника імпульсів, а перший вихід підключений до керуючого входу пристрою вибіркизберігання (ПВЗ), до входу якого підключений вихід датчика напруги через перетворювач змінної напруги в постійну, вихід ПВЗ підключений до входів першого, другого і третього функціональних перетворювачів, виходи яких у свою чергу з'єднані через другий, третій і четвертий масштабуючі підсилювачі відповідно з першим, другим і третім входами другого суматора, вихідна цифрова шина АЦП підключена до першої вхідної цифрової шини цифрового суматора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого регістра, вхідна цифрова шина якого і перша вхідна цифрова шина цифрового компаратора підключені до вихідної цифрової шини першого регістра, вхідна цифрова шина якого з'єднана з вихідною цифровою шиною цифрового суматора, 5 керуючий вхід першого регістра підключений до третього виходу дешифратора, четвертий вихід якого з'єднаний з керуючим входом другого регістра, вихідна цифрова шина блока задання ресурсу підключена до другої вхідної цифрової шини цифрового компаратора, вихід якого з'єднаний з входом першого індикатора і з другим входом логічного елемента АБО, вихід якого підключений до кіл сигналізації, а третій вхід і вхід другого індикатора з'єднані з виходом другого логічного елемента І, nвходів якого підключені відповідно до виходів nрозрядів третього лічильника імпульсів, установчий вхід якого з'єднаний з виходом блока установки нуля, а лічильний вхід і вхід другого лічильника імпульсів підключені до виходу першого логічного елемента І, перший вхід якого з'єднаний з виходом другого генератора імпульсів, а другий вхід підключений до виходу RS-тригера, S- вхід якого і установчий вхід другого лічильника імпульсів з'єднані з четвертим виходом дешифратора, а R- вхід RS- тригера підключений до виходу першого компаратора, перший вхід якого з'єднаний з виходом четвертого функціонального перетворювача, вхід якого підключений до виходу першого суматора, вихід першого датчика температури через перший перетворювач температури в постійну напругу з'єднаний з першим входом першого суматора, до другого входу якого підключений вихід датчика струму через перетворювач струму в постійну напругу, вихідна цифрова шина другого лічильника імпульсів з'єднана з вхідною цифровою шиною цифро-аналогового перетворювача (ЦАП), вихід якого підключений до другого входу першого компаратора, вихід датчика тиску через перетворювач тиску в постійну напругу з'єднаний з входом другого компаратора, вихід якого підключений до входу третього індикатора і до першого входу логічного елемента АБО, вихід першого генератора імпульсів з'єднаний з входом першого лічильника імпульсів. Головним недоліком даного пристрою є неможливість визначення залишкового робочого ресурсу силового масляного трансформатора в режимі перевантаження, що знижує точність у визначенні його ресурсу роботи. В основу корисної моделі поставлено задачу створення пристрою для вимірювання спрацювання силового масляного трансформатора, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість вимірювати спрацювання робочого ресурсу силового масляного трансформатора, працюючого в режимі перевантаження, що дозволяє підвищити точність у визначенні залишкового робочого ресурсу силового трансформатора. Поставлена задача досягається тим, що в пристрій для вимірювання спрацювання силових трансформаторів, який містить два датчики температури, датчик напруги, датчик струму, датчик тиску, два генератори імпульсів, два логічні елементи І, три лічильники імпульсів, два суматора, цифровий суматор, АЦП, ЦАП, логічний елемент АБО, два компаратори, цифровий компаратор, RSтригер, чотири функціональні перетворювачі, два регістри, два перетворювачі температури в постій 57815 6 ну напругу, перетворювач змінної напруги в постійну, перетворювач струму в постійну напругу, перетворювач тиску в постійну напругу, диференційний підсилювач, чотири масштабуючі підсилювачі, ПВЗ, блок множення, блок задания ресурсу, дешифратор, блок установки нуля, джерело опорної напруги, три індикатори, причому другий датчик температури через другий перетворювач температури в постійну напругу з'єднаний із першим входом диференціального підсилювача, другий вхід якого підключений до виходу джерела опорної напруги, вихід диференціального підсилювача через перший масштабуючий підсилювач з'єднаний з першим входом блока множення, другий вхід якого підключений до виходу другого суматора, а вихід з'єднаний з аналоговим входом першого АЦП, керуючий вхід якого підключений до другого виходу дешифратора, вхідна цифрова шина якого з'єднана з цифровою вихідною шиною першого лічильника імпульсів, а перший вихід підключений до керуючого входу ПВЗ, вхід якого з'єднаний з виходом датчика напруги через перший перетворювач змінної напруги в постійну, а вихід ПВЗ підключений до входів першого, другого і третього функціональних перетворювачів, виходи яких у свою чергу з'єднані через другий, третій і четвертий масштабуючі підсилювачі відповідно з першим, другим і третім входами другого суматора, вихідна цифрова шина першого АЦП підключена до першої вхідної цифрової шини цифрового суматора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого регістра, вхідна цифрова шина якого і перша вхідна цифрова шина цифрового компаратора підключені до вихідної цифрової шини першого регістра, вхідна цифрова шина якого з'єднана з вихідною цифровою шиною цифрового суматора, керуючий вхід першого регістра підключений до третього виходу дешифратора, четвертий вихід якого з'єднаний з керуючим входом другого регістра, вихідна цифрова шина блока задання ресурсу підключена до другої вхідної цифрової шини цифрового компаратора, вихід якого з'єднаний з входом першого індикатора і з другим входом першого логічного елемента АБО, вихід якого підключений до кіл сигналізації, а третій вхід і вхід другого індикатора з'єднані з виходом другого логічного елемента І, nвходів якого підключені відповідно до виходів nрозрядів третього лічильника імпульсів, установчий вхід якого з'єднаний з виходом блока установки нуля, вхід другого лічильника імпульсів підключений до виходу першого логічного елемента І, перший вхід якого з'єднаний з виходом другого генератора імпульсів, а другий вхід підключений до виходу RS- тригера, S- вхід якого і установчий вхід другого лічильника імпульсів з'єднані з четвертим виходом дешифратора, а R- вхід RS- тригера підключений до виходу першого компаратора, перший вхід якого з'єднаний з виходом четвертого функціонального перетворювача, вхід якого підключений до виходу першого суматора, вихід першого датчика температури через перший перетворювач температури в постійну напругу з'єднаний з першим входом першого суматора, до другого входу якого підключений вихід датчика струму че 7 рез перетворювач струму в постійну напругу, вихідна цифрова шина другого лічильника імпульсів з'єднана з вхідною цифровою шиною ЦАП, вихід якого підключений до другого входу першого компаратора, вихід датчика тиску через перетворювач тиску в постійну напругу з'єднаний з входом другого компаратора, вихід якого підключений до входу третього індикатора і до першого входу першого логічного елемента АБО, вихід першого генератора імпульсів з'єднаний з входом першого лічильника імпульсів, установчий вхід якого і установчі входи першого і другого регістрів підключені до виходу блока установки нуля, згідно корисної моделі, введено три нормуючі перетворювачі, другий та третій АЦП, блок обчислення потужності, другий перетворювач змінної напруги в постійну, блок задання потужності, третій і четвертий генератори імпульсів, комутатор, третій, четвертий і п'ятий логічні елементи І, логічний елемент НІ, третій датчик температури, третій перетворювач температури в постійну напругу, третій регістр, п'ятий функціональний перетворювач, четвертий лічильник імпульсів, третій компаратор та другий логічний елемент АБО, причому третій датчик температури з'єднаний з входом третього перетворювача температури в постійну напругу, вихід якого через третій нормуючий перетворювач підключений до входу третього АЦП, вихідна цифрова шина якого з'єднана з третьою вхідною цифровою шиною п'ятого функціонального перетворювача, перша вхідна цифрова шина якого підключена до вихідної цифрової шини третього регістра, вхідна цифрова шина якого разом з другою вхідною цифровою шиною п'ятого функціонального перетворювача з'єднані з вихідною цифровою шиною другого АЦП, вхід якого разом з першим входом третього компаратора підключені до виходу другого перетворювача змінної напруги в постійну, вхід якого з'єднаний з виходом блока обчислення потужності, блок задання потужності підключений до другого входу третього компаратора, вихід якого з'єднаний зі входами п'ятого функціонального перетворювача, входом логічного елемента НІ, першим входом п'ятого логічного елемента І та другим входом третього логічного елемента І, перший вхід якого підключений до виходу третього генератора імпульсів, а вихід з'єднаний зі входом третього регістра, вихід датчика напруги через другий нормуючий перетворювач підключений до другого входу блока обчислення потужності, перший вхід якого через перший нормуючий перетворювач з'єднаний з виходом датчика струму, вихід першого логічного елемента І підключений до першого входу четвертого логічного елемента І, другий вхід якого з'єднаний з виходом логічного елемента НІ, а вихід підключений до першого входу другого логічного елемента АБО, вихід якого з'єднаний з входом третього лічильника імпульсів, а другий вхід підключений до виходу п'ятого логічного елемента І, другий вхід якого з'єднаний з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини п'ятого функціонального перетворювача, a n- входів з'єднані відповідно з n- виходами четвертого лічильника імпульсів, вхід якого 57815 8 підключений до виходу четвертого генератора імпульсів. Пристрій для вимірювання спрацювання силового масляного трансформатора пояснюється кресленням, на якому зображена його структурна схема. На кресленні: 1 - другий датчик температури; 2 - другий перетворювач температури в постійну напругу; 3 - диференційний підсилювач; 4 - перший масштабуючий підсилювач; 5 - джерело опорної напруги; 6 - датчик напруги; 7 - перший перетворювач змінної напруги в постійну; 8 - пристрій вибірки-збереження (ПВЗ); 9, 10, 11 - перший, другий та третій функціональні перетворювачі відповідно; 12, 13, 14 - другий, третій та четвертий масштабуючі підсилювачі відповідно; 15 - другий суматор; 16 - блок множення; 17 - перший АЦП; 18 - цифровий суматор; 19 - перший регістр; 20 - блок задання ресурсу; 21 - цифровий компаратор; 22 перший індикатор; 23 - другий регістр; 24 - перший генератор імпульсів; 25 - перший лічильник імпульсів; 26 - дешифратор; 27 - перший датчик температури; 28 - датчик струму; 29 - перший перетворювач температури в постійну напругу; 30 перетворювач струму в постійну напругу; 31 - перший суматор; 32 - четвертий функціональний перетворювач; 33 - перший компаратор; 34 - RSтригер; 35 - другий генератор імпульсів; 36 - перший логічний елемент І; 37 - другий лічильник імпульсів; 38 - ЦАП; 39 - перший логічний елемент АБО; 40 - блок установки нуля; 41 - третій лічильник імпульсів; 42 - другий логічний елемент І; 43 другий індикатор; 44 - датчик тиску; 45 - перетворювач тиску в постійну напругу; 46 - другий компаратор; 47 - третій індикатор; 48, 49 - перший та другий нормуючі перетворювачі відповідно; 50 блок обчислення потужності; 51 - другий перетворювач змінної напруги в постійну; - 52 - блок задання потужності; 53 - третій компаратор; 54 - другий АЦП; 55 - третій генератор імпульсів; 56 третій логічний елемент І; 57 - третій регістр; 58 четвертий генератор імпульсів; 59 - п'ятий функціональний перетворювач; 60 - четвертий лічильник імпульсів; 61 - комутатор; 62 - логічний елемент НІ; 63, 64 - четвертий та п'ятий логічний елемент І відповідно; 65 - другий логічний елемент АБО; 66 третій датчик температури; третій перетворювач температури в постійну напругу; 68 - третій нормуючий перетворювач; 69 - третій АЦП, причому другий датчик температури 1 через другий перетворювач температури в постійну напругу 2 з'єднаний із першим входом диференціального підсилювача 3, другий вхід якого підключений до виходу джерела опорної напруги 5, вихід диференціального підсилювача 3 через перший масштабуючий підсилювач 4 з'єднаний з першим входом блока множення 16, другий вхід якого підключений до виходу другого суматора 15, а вихід з'єднаний з аналоговим входом першого АЦП 17, керуючий вхід якого підключений до другого виходу дешифратора 26, вхідна цифрова шина якого з'єднана з цифровою вихідною шиною першого лічильника імпульсів 25, а перший вихід підключений до керуючого входу ПВЗ 8, вхід якого з'єднаний з виходом датчика напруги 6 через перший перетворю 9 вач змінної напруги в постійну 7, а вихід ПВЗ 8 підключений до входів першого 9, другого 10 і третього 11 функціональних перетворювачів, виходи яких у свою чергу з'єднані через другий 12, третій 13 і четвертий 14 масштабуючі підсилювачі відповідно з першим, другим і третім входами другого суматора 15, вихідна цифрова шина першого АЦП 17 підключена до першої вхідної цифрової шини цифрового суматора 18, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого регістра 23, вхідна цифрова шина якого і перша вхідна цифрова шина цифрового компаратора 21 підключені до вихідної цифрової шини першого регістра 19, вхідна цифрова шина якого з'єднана з вихідною цифровою шиною цифрового суматора 18, керуючий вхід першого регістра 19 підключений до третього виходу дешифратора 26, четвертий вихід якого з'єднаний з керуючим входом другого регістра 23, вихідна цифрова шина блока задання ресурсу 20 підключена до другої вхідної цифрової шини цифрового компаратора 21, вихід якого з'єднаний з входом першого індикатора 22 і з другим входом першого логічного елемента АБО 39, вихід якого підключений до кіл сигналізації, а третій вхід і вхід другого індикатора 43 з'єднані з виходом другого логічного елемента І 42, n- входів якого підключені відповідно до виходів n- розрядів третього лічильника імпульсів 41, установчий вхід якого з'єднаний з виходом блока установки нуля 40, вхід другого лічильника імпульсів 37 підключений до виходу першого логічного елемента І 36, перший вхід якого з'єднаний з виходом другого генератора імпульсів 35, а другий вхід підключений до виходу RS- тригера 34, S- вхід якого і установчий вхід другого лічильника імпульсів 37 з'єднані з четвертим виходом дешифратора 26, а R- вхід RS- тригера 34 підключений до виходу першого компаратора 33, перший вхід якого з'єднаний з виходом четвертого функціонального перетворювача 32, вхід якого підключений до виходу першого суматора 31, вихід першого датчика температури 27 через перший перетворювач температури в постійну напругу 29 з'єднаний з першим входом першого суматора 31, до другого входу якого підключений вихід датчика струму 28 через перетворювач струму в постійну напругу 30, вихідна цифрова шина другого лічильника імпульсів 37 з'єднана з вхідною цифровою шиною ЦАП 38, вихід якого підключений до другого входу першого компаратора 33, вихід датчика тиску 44 через перетворювач тиску в постійну напругу 45 з'єднаний з входом другого компаратора 46, вихід якого підключений до входу третього індикатора 47 і до першого входу першого логічного елемента АБО 39, вихід першого генератора імпульсів 24 з'єднаний з входом першого лічильника імпульсів 25, установчий вхід якого і установчі входи першого 19 і другого 23 регістрів підключені до виходу блока установки нуля 40, третій датчик температури 66 з'єднаний з входом третього перетворювача температури в постійну напругу 67, вихід якого через третій нормуючий перетворювач 68 підключений до входу третього АЦП 69, вихідна цифрова шина якого з'єднана з третьою вхідною цифровою шиною п'ятого функціонального перетворювача 59, 57815 10 перша вхідна цифрова шина якого підключена до вихідної цифрової шини третього регістра 57, вхідна цифрова шина якого разом з другою вхідною цифровою шиною п'ятого функціонального перетворювача 59 з'єднані з вихідною цифровою шиною другого АЦП 54, вхід якого разом з першим входом третього компаратора 53 підключені до виходу другого перетворювача змінної напруги в постійну 51, вхід якого з'єднаний з виходом блока обчислення потужності 50, блок задання потужності 52 підключений до другого входу третього компаратора 53, вихід якого з'єднаний зі входами п'ятого функціонального перетворювача 59, входом логічного елемента НІ 62, першим входом п'ятого логічного елемента І 64 та другим входом третього логічного елемента І 56, перший вхід якого підключений до виходу третього генератора імпульсів 55, а вихід з'єднаний зі входом третього регістра 57, вихід датчика напруги 6 через другий нормуючий перетворювач 49 підключений до другого входу блока обчислення потужності 50, перший вхід якого через перший нормуючий перетворювач 48 з'єднаний з виходом датчика струму 28, вихід першого логічного елемента І 36 підключений до першого входу четвертого логічного елемента І 63, другий вхід якого з'єднаний з виходом логічного елемента НІ 62, а вихід підключений до першого входу другого логічного елемента АБО 65, вихід якого з'єднаний з входом третього лічильника імпульсів 41, а другий вхід підключений до виходу п'ятого логічного елемента І 64, другий вхід якого з'єднаний з виходом комутатора 61, вхідна цифрова шина якого підключена до вихідної цифрової шини п'ятого функціонального перетворювача 59, a n- входів з'єднані відповідно з n - виходами четвертого лічильника імпульсів 60, вхід якого підключений до виходу четвертого генератора імпульсів 58. Запропонований пристрій працює так. При подачі живлячої напруги на схему блок установки нуля 40 виробляє імпульс, який встановлює перший 25 та третій 41 лічильники імпульсів, а також перший 19 та другий 23 регістри в початковий стан. Одночасно починають генерувати імпульси перший 24, другий 35, третій 55 та четвертий 58 генератори імпульсів. Для вимірювання спрацювання силового трансформатора датчики пристрою розподілені по об'єкту таким чином: перший датчик температури 27 установлений на кришці бака силового трансформатора та призначений для вимірювання температури найбільш нагрітої точки верхніх шарів трансформаторного масла. Датчик струму 28 установлений в колі вторинної обмотки силового трансформатора. Ці два датчики дозволяють здійснити оцінку робочого ресурсу обмоток силового трансформатора. Другий датчик температури 1 і датчик тиску 44 встановлений на високовольтному вводі, що дозволяє контролювати робочий ресурс високовольтного ввода силового трансформатора. Датчик напруги 6 призначений для вимірювання значення напруги в електричній мережі. Третій датчик температури 66 розташований біля силового трансформатора і дозволяє контролювати температуру навколишнього середовища. За допомо 11 57815 гою датчиків 6, 28 та 66 можна контролювати спрацювання ресурсу ізоляції обмоток силового трансформатора, який працює в режимі перевантаження. Згідно рівняння Монтзінгера, яке прийнято в якості закону старіння ізоляції обмоток  L  L0e   T  м   L0 e , (1) L де L - тривалість "життя" ізоляції; 0 - термін служби ізоляції, що відповідає нормованій температурі, - нормативний термін служби обмоток силового трансформатора;  - коефіцієнт, що враховує зміну терміну служби ізоляції при зміні температури  найбільш нагрітої точки ізоляції  обмоток; T - перевищення температури найбільш нагрітої точки ізоляції над температурою масла; м - температура масла.  Перевищення температури обмотки T , враховуючи можливість нехтування її сталої часу нагрівання, можна представити у вигляді  T      н  kn , (2)   - коефіцієнт, що враховує різницю темде ператур між середньою та найбільш нагрітою точ ками обмоток; н - усталений середній перегрів обмотки над температурою масла в номінальному режимі; k - кратність струму навантаження трансформатора; n - коефіцієнт, який залежить від системи охолодження трансформатора. У відповідності з (1) миттєве старіння ізоляції трансформатора визначається експоненціальною   м  . функцією зі ступінню, яка дорівнює T Тоді сумарне значення спрацювання обмоток силового трансформатора за деякий проміжок часу визначається як t R  m e  T  м dt  0 , (3) де m - масштабний коефіцієнт. Для високовольтних вводів силового трансформатора з паперово-масляною ізоляцією процес старіння такої ізоляції відбувається при тривалому впливі початкових часткових розрядів (ЧР) внаслідок повільного розкладання масла та накопичення у ній побічних продуктів, зокрема водню та інших газів. При такому процесі старіння зростання конCг центрації газу в маслі в часі t відбувається відповідно до виразу Cr   Vм Pн t t , (4) V де  - питоме газовиділення (см3/Дж); м P t  повний об'єм масла у вводі; н - середня потужність початкових ЧР (Вт) в момент часу t . Очевидно, що до моменту часу t концентрація газів, що виділяються з масла у високовольт 12 ному вводі, може бути визначена шляхом інтегрування виразу (4), тобто Cr t   t  V 0 Рн t t м . (5) P t  Відомо, що середня потужність н початкових ЧР в основному залежить від фазної напруги, прикладеної до ізоляції, та визначається за виразом Pн t   m   U t  i i i1 , (6)  i,  i де - коефіцієнти апроксимації, m - кількість членів апроксимуючого полінома. Для прикладу, в даному пристрої m  3 . Тоді Cr t   t 3  0 i1   i Vм U i t dt . (7) Повний об'єм масла у вводі розраховується за формулою Vм  Vм.н.  V , (8) Vм.н. де - повний об'єм масла у вводі в номінальному режимі роботи, V  Vм.н. T T  Tн  , (9) Т де - температурний коефіцієнт об'ємного розширення масла; Т - поточна температура маТ сла у вводі; н - температура масла у вводі в номінальному режимі роботи. Приблизно можна рахувати: Т  Т  Тн  Тф  Тф.н. , (10) Тф де - поточна температура масла у вводі; Т ф.н. - поточна температура фарфору в номінальному режимі роботи. За формулами (8), (9), (10) отримуємо Vм  Vм 1   Т Тф  Тф.н. . (11) Підставимо (11) в (7), отримуємо t  3   Cr t    i  U i t dt  V  1  Т  Т  м Т ф ф.н. i1  . (12) 0        Таким чином, термін роботи вводу визначаC t  ється по значенню концентрації r розчинених в маслі. Крім того при сильних газовиділеннях залишковий тиск у вводі зростає. Тому доцільно контролювати тиск у вводі з урахуванням моменту досягнення його допустимого значення. При вимірюванні робочого ресурсу обмоток силового трансформатора сигнали з першого датчика температури 27 через перший перетворювач температури в постійну напругу 29 та датчика струму 28 через перетворювач струму в постійну напругу 30 подаються на входи першого суматора 31. При цьому на його виході встановлюється сиг 13   м  . Якщо RS- тригер 34 нал, пропорційний т встановлений в одиничний стан (а це має місце, коли на четвертому виході дешифратора 26 з'являється сигнал логічної одиниці), то перший логічний елемент І 36 відкритий і імпульси з виходу другого генератора імпульсів 35 надходять на вхід другого лічильника імпульсів 37, з виходу якого сигнали по цифровій шині подаються на вхід ЦАП 38 та з його виходу лінійно зростаючий аналоговий сигнал поступає на другий вхід першого компаратора 33, на перший вхід якого надходить сигнал,   T  м  пропорційний e , з виходу четвертого функціонального перетворювача 32, що здійснює перетворення вхідного сигналу по експоненціальному закону. Якщо сигнали на входах першого компаратора 33 зрівнюються, то на його виході з'являється сигнал логічної одиниці, який переводить RS- тригер 34 в нульовий стан, перший логічний елемент І 36 закривається та подача імпульсів від другого генератора імпульсів 35 до лічильника імпульсів 37 припиняється. З приходом наступного імпульсу з четвертого виходу дешифратора 26 здійснюється скид другого лічильника імпульсів 37 та установка в одиничний стан RS- тригера 34. Цикл роботи при цьому повторюється. В період, коли відкритий перший логічний елемент І 36, імпульси з його виходу поступають також в третій лічильник імпульсів 41 через четвертий логічний елемент І 63 і другий логічний елемент АБО 65 та фіксуються в ньому як ресурс роботи ізоляції обмоток трансформатора за період, починаючи з t часу 1 , коли відкривається перший логічний елеt мент І 36, та до часу 2 , коли закривається перший логічний елемент І 36, у вигляді інтегралу t2    T  м  m e dt t1 . Під час вимірювання робочого ресурсу високовольтного вводу сигнал з виходу другого датчиT ка температури 1, пропорційний Ф , через другий перетворювач температури в постійну напругу 2 поступає на перший вхід диференційного підсилювача 3, на другий вхід якого подається сигнал з Т джерела опорної напруги 5, пропорційний ф.н. . Тф.  Тф.н. Якщо , то на виході диференційного підсилювача 3 з'являється сигнал, який з вихода першого масштабуючого підсилювача 4 у вигляді  Vм.н. 1   Т Т ф  Т ф.н. поступає на перший вхід блоку множення 16. З виходу датчика напруги 6 сигнал через перший перетворювач змінної напруги в постійну 7 подається на вхід ПВЗ 8. В момент, коли на першому виході дешифратора 26, керованого першим лічильником імпульсів 25, з'являється імпульс, відповідне значення напруги запам'ятовується в ПВЗ 8 та з виходу подається на входи першого 9, другого 10 та третього 11 функціональних перетворювачів, в яких відбувається обчислення зна    57815 14 чень U t  (в даному випадку і=1,2,3). З виходів функціональних перетворювачів 9, 10 та 11 сигнали поступають на відповідні входи другого 12, третього 13 та четвертого 14 масштабуючих підсилювачів, в яких виконується множення вхідного i  Vм.н. i сигналу на коефіцієнт (і=1,2,3). Далі з виходів масштабуючих підсилювачів 12, 13, 14 сигнали подаються на відповідні входи другого суматора 15, з виходу якого сигнал, пропорційний 3  V  м.н. iU i t  виразу 1 , поступає на другий вхід блоку множення 16, вихідний сигнал якого подається на аналоговий вхід першого АЦП 17. При появі імпульсу з другого виходу дешифратора 26 на керуючому вході першого АЦП 17 здійснюється перетворення аналогового сигналу в цифровий в першому АЦП 17. При цьому його вихідний сигнал по цифровій шині поступає на перший вхід першого цифрового суматора 18. В початковий момент часу перший 19 та другий 23 регістри обнулені, тому на виході першого цифрового суматора 18 буде цифровий сигнал, рівний вхідному, який при появі імпульсу на третьому виході дешифратора 26 записується в перший регістр 19 - регістр робочого ресурсу вводу трансформатора. При появі імпульсу на четвертому виході дешифратора 26 сигнал з виходу першого регістра 19 по цифровій шині записується в другий регістр 23. В описаному циклі роботи блоків пристрою визначається робочий ресурс вводу трансформатора відповідно виразу t  3    i  U i t dt  V  1  Т  Т  м Т ф ф.н. i1  0 t1; t 2  (в першому циклі t1  0 ) в пеза період рерахунку на рівень концентрації газів при виникненні ЧР. В другому та наступних циклах роботи блоків пристрою в першому цифровому суматорі 18 відбувається складання поточного значення відпрацьованого робочого ресурсу вводу з сумарним відпрацьованим ресурсом, обчисленим у всіх попередніх циклах та записаним в другому регістрі 23. В блоці задания ресурсу 20 записаний цифровий код, що відповідає граничному значенню конC центрації газів г. max , по якому визначається повний відпрацьований робочий ресурс вводу трансформатора. Якщо цифровий код, що записаний в перший регістр 19 і подається по цифровій шині в перший цифровий компаратор 21, співпадає з цифровим кодом, який записаний в блоці задання ресурсу 20, що відповідає вичерпанню робочого ресурсу вводу, то на виході першого цифрового компаратора 21 з'являється сигнал логічної одиниці, який включає перший індикатор 22 та через перший логічний елемент АБО 39 поступає в коло сигналізації. Після запису інформації в другий регістр 23 по сигналу з четвертого виходу дешифратора 26 на     15 його першому виході знову з'являється сигнал, що призводить до запам'ятовування в ПВЗ 8 нового значення фазної напруги електричної мережі, що подається з виходу датчика напруги 6 через перший перетворювач змінної напруги в постійну 7. При цьому на виході блока множення 16 формується нове миттєве значення і цикл повторюється. Для контролю допустимого тиску масла у вводі використовується датчик тиску 44, сигнал з виходу якого через перетворювач тиску в постійну напругу 45 подається на вхід другого компаратора 46, вихідний сигнал якого з'являється лише тільки в разі, якщо тиск у вводі перевищує допустимий. При цьому включається третій індикатор 47, а також цифровий сигнал подається через перший логічний елемент АБО 39 в коло сигналізації. В режимі перевантаження трансформатора з виходів третього датчика температури 66, датчика напруги 6 та датчика струму 28 сигнали, що відповідають значенням температури навколишнього середовища, напруги трансформатора, струму, що протікає через трансформатор, надходять через відповідні перетворювачі сигналів - третій перетворювач температури в постійну напругу 67, перший нормуючий перетворювач 48, другий нормуючий перетворювач 49 та третій нормуючий перетворювач 68. У блоці обчислення потужності 50 визначається поточне значення активної потужності трансформатора. Сигнал, що відповідає значенню обчисленої потужності, надходить через другий перетворювач змінної напруги в постійну 51 на перший вхід третього компаратора 53, на другий вхід якого подається з виходу блока задания потужності 52 сигнал, пропорційний найбільшому значенню потужності нормального режиму роботи силового трансформатора. У разі, коли поточне значення потужності силового трансформатораперевищує межу нормального режиму роботи на виході третього компаратора 53 з'являється сигнал логічної одиниці, яким закривається третій логічний елемент І 56, внаслідок чого в третьому регістрі 57 залишається записаним після подачі останнього імпульсу з третього генератора імпульсів 55 значення потужності нормального режиму роботи трансформатора. Одночасно вихідним сигналом третього компаратора 53 відкривається п'ятий логічний елемент І 64 та через логічний елемент НІ 62 закривається четвертий логічний елемент І 63, внаслідок чого через другий логічний елемент АБО 65 в третій лічильник імпульсів 41 спрямовується послідовність імпульсів, що характеризує спрацювання робочого ресурсу силового трансформатора в режимі перевантаження. Крім того, вихідним сигналом третього компаратора 53 розблоковується робота п'ятого функціонального перетворювача 59, на входи якого по 57815 16 дається з виходу третього АЦП 69 код, пропорційний температурі навколишнього середовища, з виходу третього регістра 57 - код, пропорційний значенню потужності роботи трансформатора в нормальному режимі, та код, що відповідає значенню потужності трансформатора в режимі перевантаження, який надходить з виходу другого АЦП 54, на вхід якого поступає сигнал з виходу другого перетворювача змінної напруги в постійну 51. Під дією вхідних сигналів на виході п'ятого функціонального перетворювача 59 формується в цифровій формі поточне значення залишкового робочого ресурсу ізоляції обмоток силового трансформатора. Вихідний цифровий код з виходу п'ятого функціонального перетворювача 59 поступає на вхідну цифрову шину комутатора 61, внаслідок чого в залежності від поданого цифрового коду послідовність імпульсів з одного із виходів четвертого лічильника імпульсів 60 поступає на вихід комутатора 61 і далі через п'ятий логічний елемент І 64 та другий логічний елемент АБО 65 подається на вхід третього лічильника імпульсів 41. Якщо параметри перевантаження силового трансформатора змінюється, то на виході п'ятого функціонального перетворювача 59 з'являється інший код і послідовність імпульсів з іншого виходу четвертого лічильника імпульсів 60 подається в третій лічильник імпульсів 41. Зазначимо, що послідовність імпульсів на виході четвертого лічильника імпульсів 60 формуються під дією вихідних сигналів четвертого генератора імпульсів 58. При завершенні режиму перевантаження силового масляного трансформатора на виході третього компаратора 53 з'являється сигнал логічного нуля і пристрій переходить в режим відслідковування спрацювання ресурсу ізоляції обмоток в нормальному режимі роботи трансформатора. Обчислюючи суму інтегралів у вигляді суми імпульсів, які поступають у третій лічильник імпульсів 41 в кожному циклі роботи блоків пристрою, можна визначити повний відпрацьований робочий ресурс ізоляції обмоток трансформатора. В пристрої цей момент фіксується шляхом заповнення імпульсами третього лічильника імпульсів 41. При цьому на виході другого логічного елементу І 42 з'являється сигнал логічної одиниці, який вмикає другий індикатор 43. Крім цього, з виходу другого логічного елемента І 42 сигнал через перший логічний елемент АБО 39 поступає в коло сигналізації, попереджуючи оперативний персонал, який обслуговує трансформатор, про вичерпання робочого ресурсу обмоток останнього. Необхідно відмітити, що частота чередування імпульсів першого генератора імпульсів 24 повинна бути набагато менша частоти чередування імпульсів другого генератора імпульсів 35. 17 Комп’ютерна верстка Д. Шеверун 57815 Підписне 18 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
