Мікропроцесорна централізація стрілок та сигналів “старт”

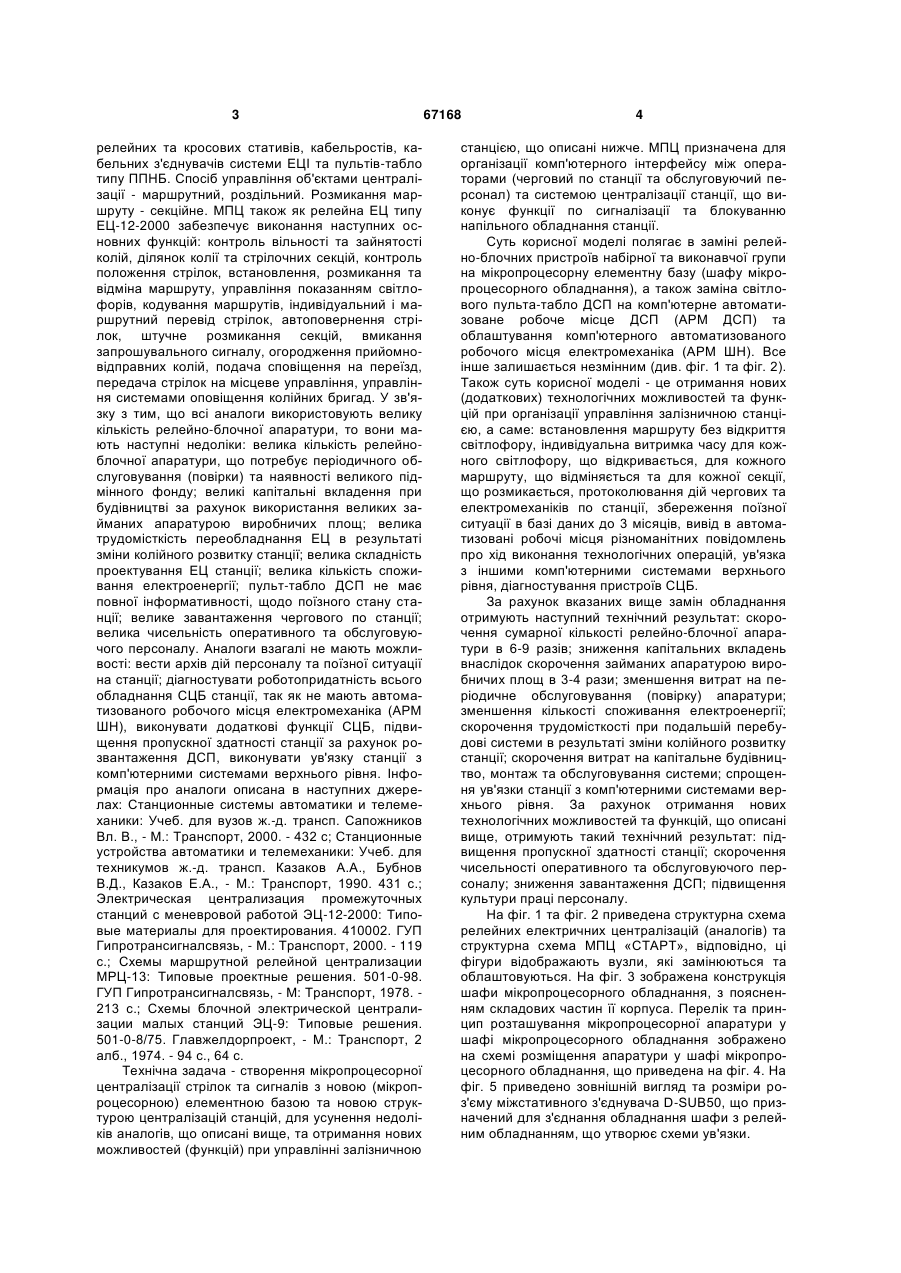

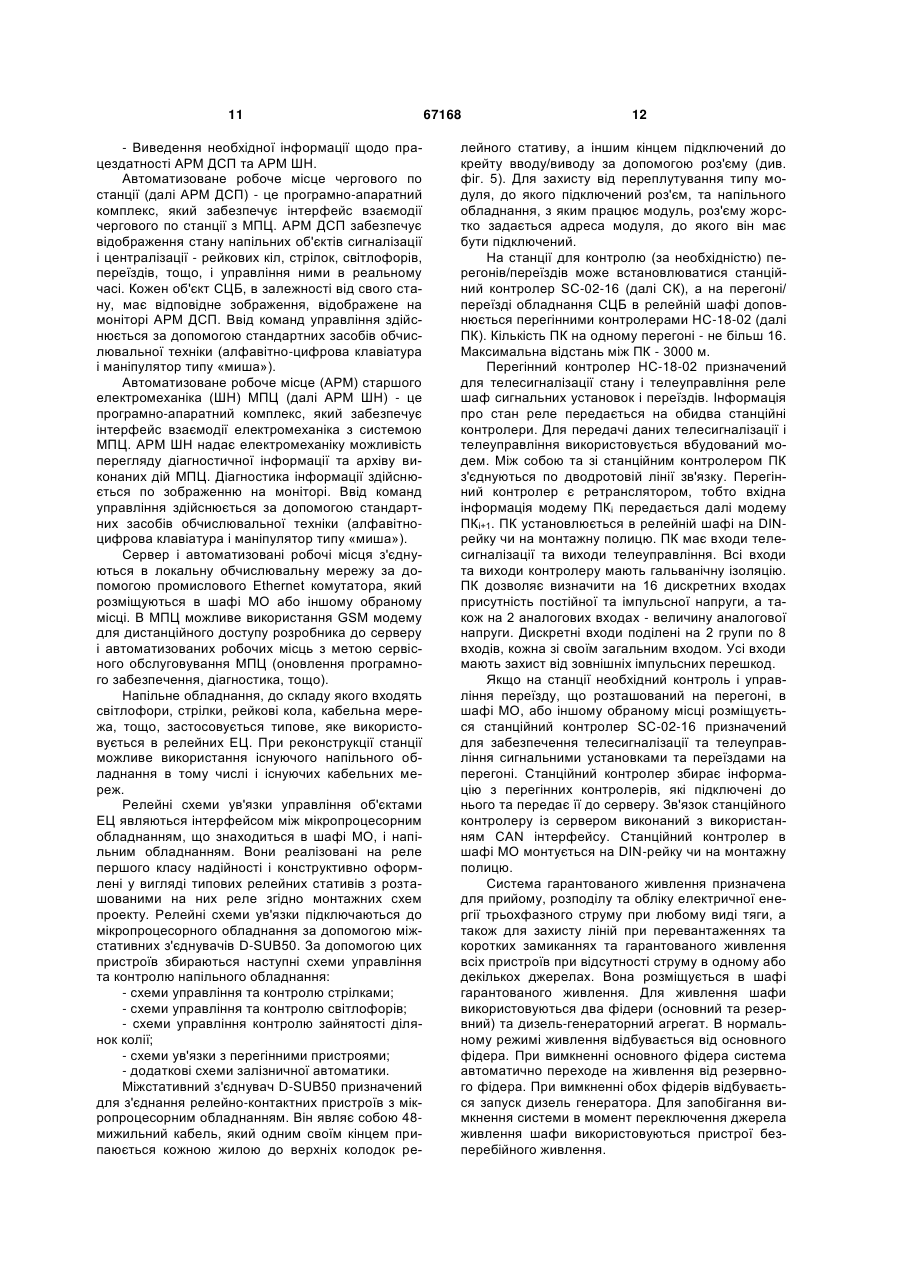

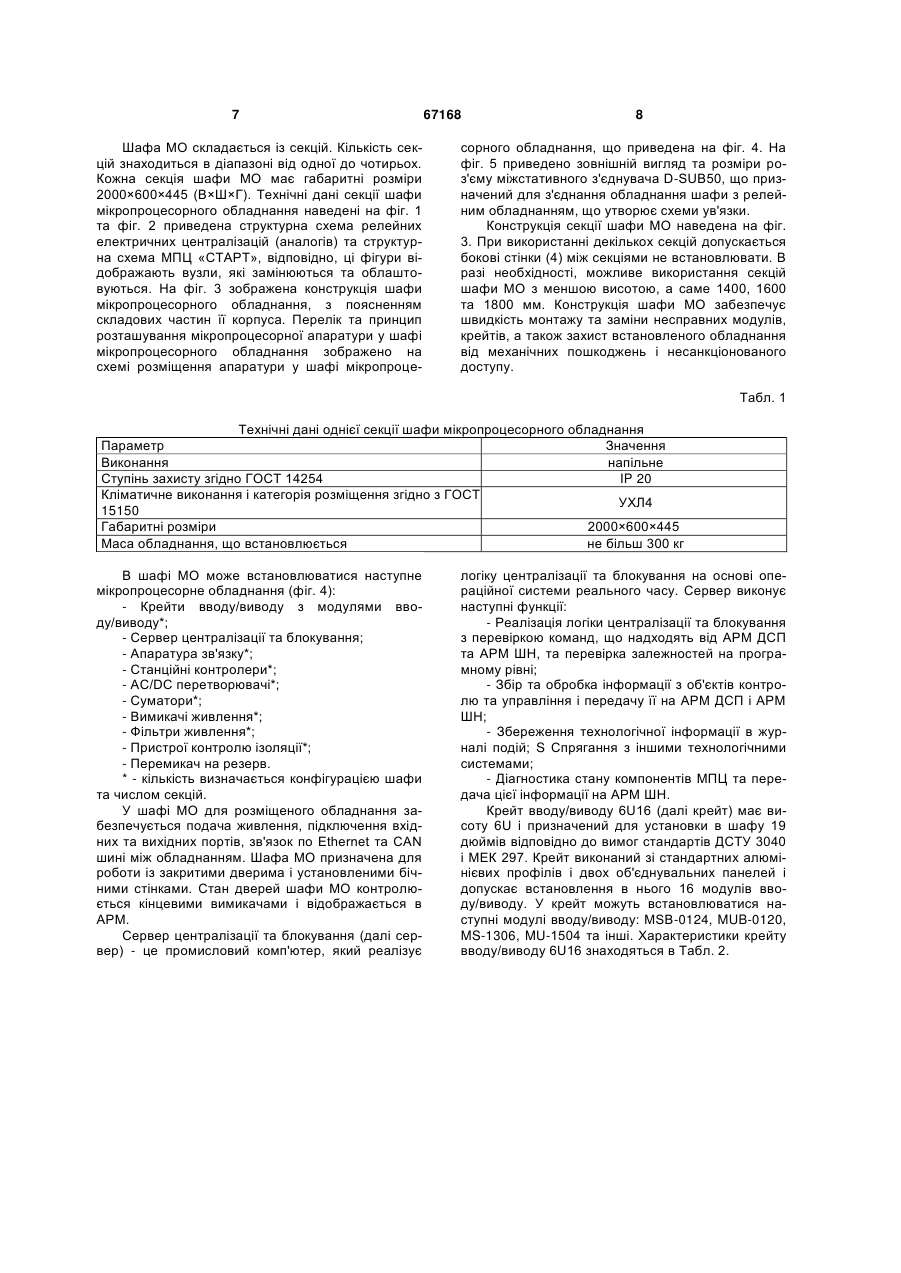

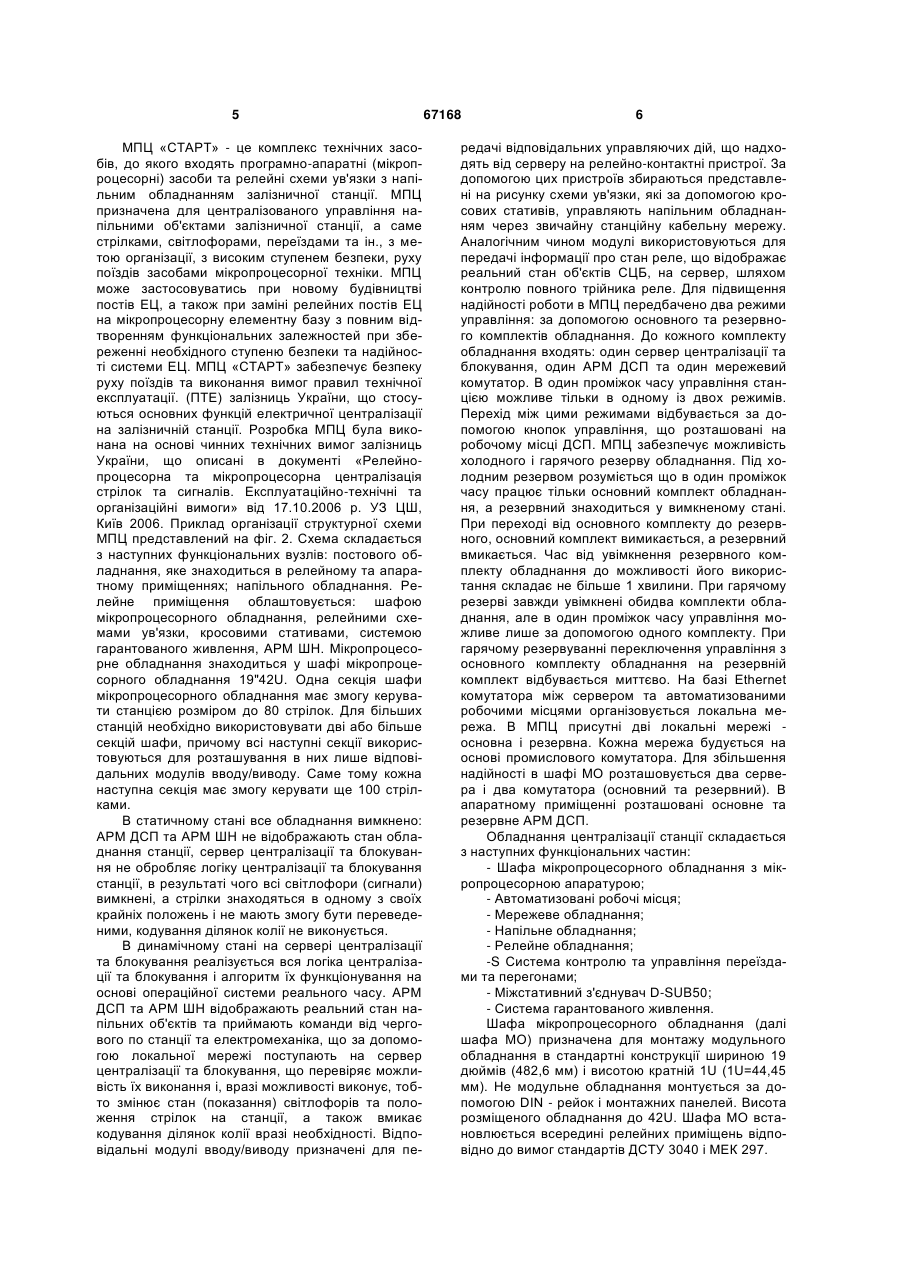

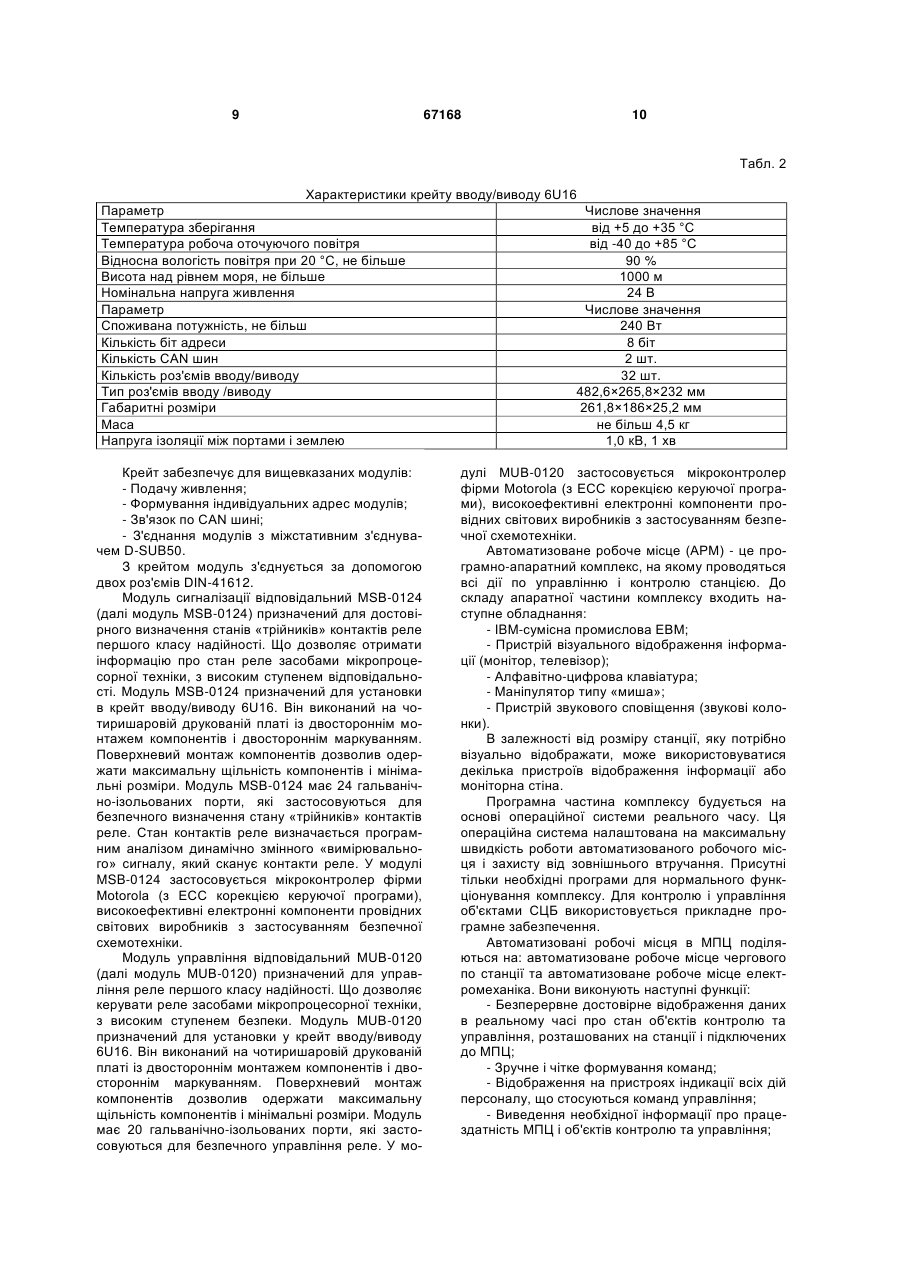

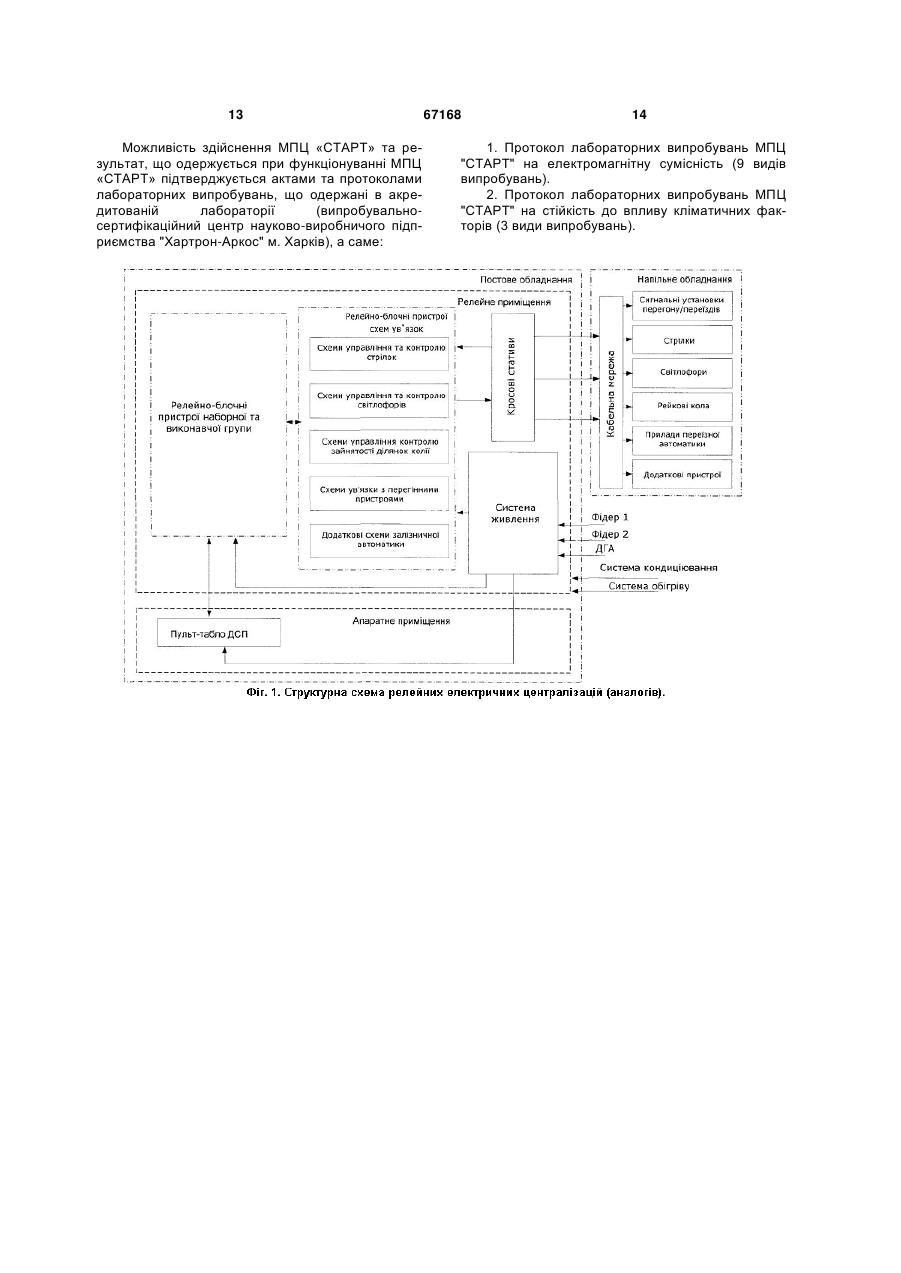

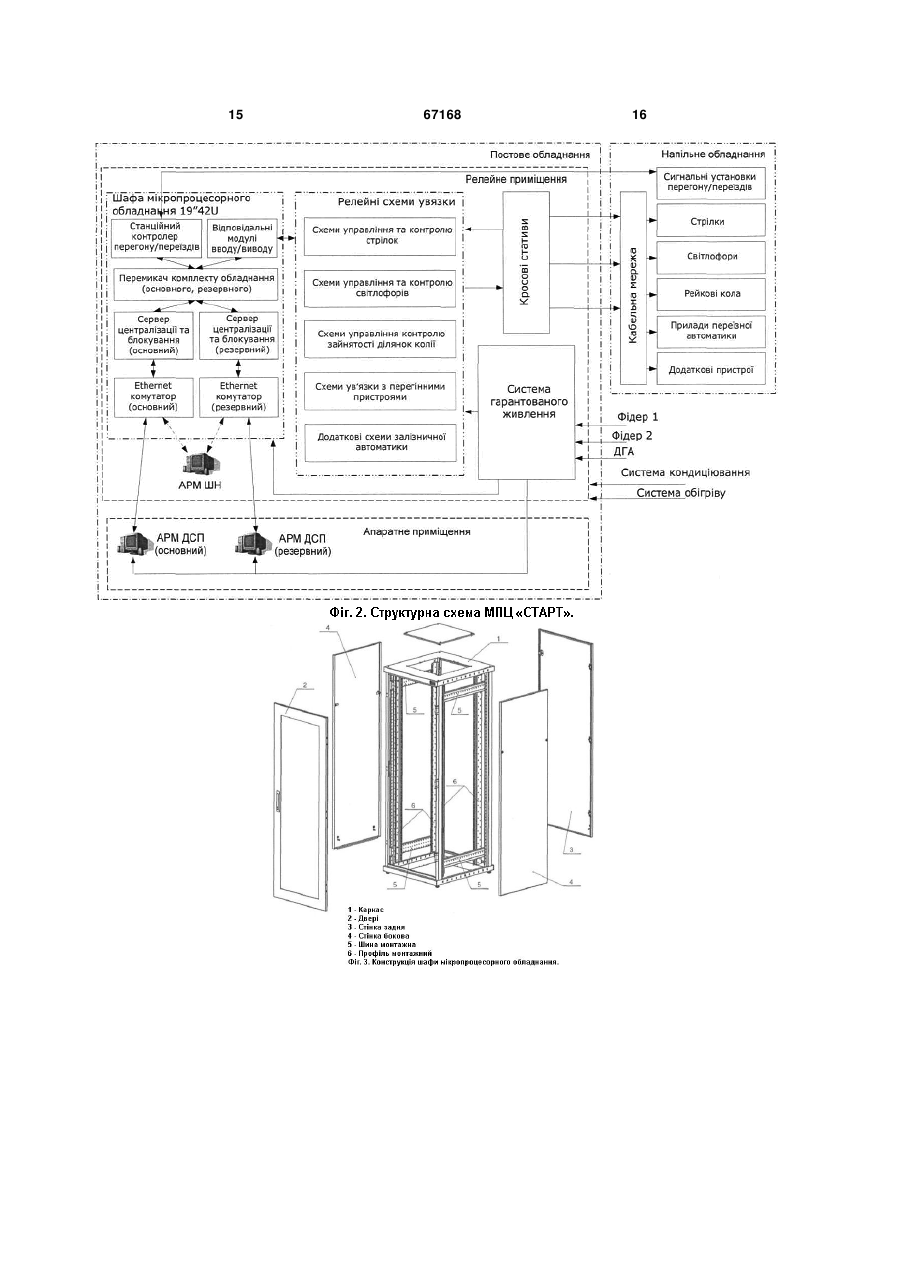

1. Мікропроцесорна централізація стрілок та сигналів, яка відрізняється тим, що складається з шафи, в якій встановлюється мікропроцесорне обладнання та не більш як сім модульних систем для контролю та управління електромагнітними реле. 2. Централізація за п. 1, яка відрізняється тим, що складається з комп'ютерного автоматизованого робочого місця чергового по станції, що має нові (додаткові) можливості, а саме: встановлення маршруту без відкриття світлофору, індивідуальна 3 релейних та кросових стативів, кабельростів, кабельних з'єднувачів системи ЕЦІ та пультів-табло типу ППНБ. Спосіб управління об'єктами централізації - маршрутний, роздільний. Розмикання маршруту - секційне. МПЦ також як релейна ЕЦ типу ЕЦ-12-2000 забезпечує виконання наступних основних функцій: контроль вільності та зайнятості колій, ділянок колії та стрілочних секцій, контроль положення стрілок, встановлення, розмикання та відміна маршруту, управління показанням світлофорів, кодування маршрутів, індивідуальний і маршрутний перевід стрілок, автоповернення стрілок, штучне розмикання секцій, вмикання запрошувального сигналу, огородження прийомновідправних колій, подача сповіщення на переїзд, передача стрілок на місцеве управління, управління системами оповіщення колійних бригад. У зв'язку з тим, що всі аналоги використовують велику кількість релейно-блочної апаратури, то вони мають наступні недоліки: велика кількість релейноблочної апаратури, що потребує періодичного обслуговування (повірки) та наявності великого підмінного фонду; великі капітальні вкладення при будівництві за рахунок використання великих займаних апаратурою виробничих площ; велика трудомісткість переобладнання ЕЦ в результаті зміни колійного розвитку станції; велика складність проектування ЕЦ станції; велика кількість споживання електроенергії; пульт-табло ДСП не має повної інформативності, щодо поїзного стану станції; велике завантаження чергового по станції; велика чисельність оперативного та обслуговуючого персоналу. Аналоги взагалі не мають можливості: вести архів дій персоналу та поїзної ситуації на станції; діагностувати роботопридатність всього обладнання СЦБ станції, так як не мають автоматизованого робочого місця електромеханіка (АРМ ШН), виконувати додаткові функції СЦБ, підвищення пропускної здатності станції за рахунок розвантаження ДСП, виконувати ув'язку станції з комп'ютерними системами верхнього рівня. Інформація про аналоги описана в наступних джерелах: Станционные системы автоматики и телемеханики: Учеб. для вузов ж.-д. трансп. Сапожников Вл. В., - М.: Транспорт, 2000. - 432 с; Станционные устройства автоматики и телемеханики: Учеб. для техникумов ж.-д. трансп. Казаков А.А., Бубнов В.Д., Казаков Е.А., - М.: Транспорт, 1990. 431 с.; Электрическая централизация промежуточных станций с меневровой работой ЭЦ-12-2000: Типовые материалы для проектирования. 410002. ГУП Гипротрансигналсвязь, - М.: Транспорт, 2000. - 119 с.; Схемы маршрутной релейной централизации МРЦ-13: Типовые проектные решения. 501-0-98. ГУП Гипротрансигналсвязь, - М: Транспорт, 1978. 213 с.; Схемы блочной электрической централизации малых станций ЭЦ-9: Типовые решения. 501-0-8/75. Главжелдорпроект, - М.: Транспорт, 2 алб., 1974. - 94 с., 64 с. Технічна задача - створення мікропроцесорної централізації стрілок та сигналів з новою (мікропроцесорною) елементною базою та новою структурою централізацій станцій, для усунення недоліків аналогів, що описані вище, та отримання нових можливостей (функцій) при управлінні залізничною 67168 4 станцією, що описані нижче. МПЦ призначена для організації комп'ютерного інтерфейсу між операторами (черговий по станції та обслуговуючий персонал) та системою централізації станції, що виконує функції по сигналізації та блокуванню напільного обладнання станції. Суть корисної моделі полягає в заміні релейно-блочних пристроїв набірної та виконавчої групи на мікропроцесорну елементну базу (шафу мікропроцесорного обладнання), а також заміна світлового пульта-табло ДСП на комп'ютерне автоматизоване робоче місце ДСП (АРМ ДСП) та облаштування комп'ютерного автоматизованого робочого місця електромеханіка (АРМ ШН). Все інше залишається незмінним (див. фіг. 1 та фіг. 2). Також суть корисної моделі - це отримання нових (додаткових) технологічних можливостей та функцій при організації управління залізничною станцією, а саме: встановлення маршруту без відкриття світлофору, індивідуальна витримка часу для кожного світлофору, що відкривається, для кожного маршруту, що відміняється та для кожної секції, що розмикається, протоколювання дій чергових та електромеханіків по станції, збереження поїзної ситуації в базі даних до 3 місяців, вивід в автоматизовані робочі місця різноманітних повідомлень про хід виконання технологічних операцій, ув'язка з іншими комп'ютерними системами верхнього рівня, діагностування пристроїв СЦБ. За рахунок вказаних вище замін обладнання отримують наступний технічний результат: скорочення сумарної кількості релейно-блочної апаратури в 6-9 разів; зниження капітальних вкладень внаслідок скорочення займаних апаратурою виробничих площ в 3-4 рази; зменшення витрат на періодичне обслуговування (повірку) апаратури; зменшення кількості споживання електроенергії; скорочення трудомісткості при подальшій перебудові системи в результаті зміни колійного розвитку станції; скорочення витрат на капітальне будівництво, монтаж та обслуговування системи; спрощення ув'язки станції з комп'ютерними системами верхнього рівня. За рахунок отримання нових технологічних можливостей та функцій, що описані вище, отримують такий технічний результат: підвищення пропускної здатності станції; скорочення чисельності оперативного та обслуговуючого персоналу; зниження завантаження ДСП; підвищення культури праці персоналу. На фіг. 1 та фіг. 2 приведена структурна схема релейних електричних централізацій (аналогів) та структурна схема МПЦ «СТАРТ», відповідно, ці фігури відображають вузли, які замінюються та облаштовуються. На фіг. 3 зображена конструкція шафи мікропроцесорного обладнання, з поясненням складових частин її корпуса. Перелік та принцип розташування мікропроцесорної апаратури у шафі мікропроцесорного обладнання зображено на схемі розміщення апаратури у шафі мікропроцесорного обладнання, що приведена на фіг. 4. На фіг. 5 приведено зовнішній вигляд та розміри роз'єму міжстативного з'єднувача D-SUB50, що призначений для з'єднання обладнання шафи з релейним обладнанням, що утворює схеми ув'язки. 5 МПЦ «СТАРТ» - це комплекс технічних засобів, до якого входять програмно-апаратні (мікропроцесорні) засоби та релейні схеми ув'язки з напільним обладнанням залізничної станції. МПЦ призначена для централізованого управління напільними об'єктами залізничної станції, а саме стрілками, світлофорами, переїздами та ін., з метою організації, з високим ступенем безпеки, руху поїздів засобами мікропроцесорної техніки. МПЦ може застосовуватись при новому будівництві постів ЕЦ, а також при заміні релейних постів ЕЦ на мікропроцесорну елементну базу з повним відтворенням функціональних залежностей при збереженні необхідного ступеню безпеки та надійності системи ЕЦ. МПЦ «СТАРТ» забезпечує безпеку руху поїздів та виконання вимог правил технічної експлуатації. (ПТЕ) залізниць України, що стосуються основних функцій електричної централізації на залізничній станції. Розробка МПЦ була виконана на основі чинних технічних вимог залізниць України, що описані в документі «Релейнопроцесорна та мікропроцесорна централізація стрілок та сигналів. Експлуатаційно-технічні та організаційні вимоги» від 17.10.2006 р. УЗ ЦШ, Київ 2006. Приклад організації структурної схеми МПЦ представлений на фіг. 2. Схема складається з наступних функціональних вузлів: постового обладнання, яке знаходиться в релейному та апаратному приміщеннях; напільного обладнання. Релейне приміщення облаштовується: шафою мікропроцесорного обладнання, релейними схемами ув'язки, кросовими стативами, системою гарантованого живлення, АРМ ШН. Мікропроцесорне обладнання знаходиться у шафі мікропроцесорного обладнання 19"42U. Одна секція шафи мікропроцесорного обладнання має змогу керувати станцією розміром до 80 стрілок. Для більших станцій необхідно використовувати дві або більше секцій шафи, причому всі наступні секції використовуються для розташування в них лише відповідальних модулів вводу/виводу. Саме тому кожна наступна секція має змогу керувати ще 100 стрілками. В статичному стані все обладнання вимкнено: АРМ ДСП та АРМ ШН не відображають стан обладнання станції, сервер централізації та блокування не обробляє логіку централізації та блокування станції, в результаті чого всі світлофори (сигнали) вимкнені, а стрілки знаходяться в одному з своїх крайніх положень і не мають змогу бути переведеними, кодування ділянок колії не виконується. В динамічному стані на сервері централізації та блокування реалізується вся логіка централізації та блокування і алгоритм їх функціонування на основі операційної системи реального часу. АРМ ДСП та АРМ ШН відображають реальний стан напільних об'єктів та приймають команди від чергового по станції та електромеханіка, що за допомогою локальної мережі поступають на сервер централізації та блокування, що перевіряє можливість їх виконання і, вразі можливості виконує, тобто змінює стан (показання) світлофорів та положення стрілок на станції, а також вмикає кодування ділянок колії вразі необхідності. Відповідальні модулі вводу/виводу призначені для пе 67168 6 редачі відповідальних управляючих дій, що надходять від серверу на релейно-контактні пристрої. За допомогою цих пристроїв збираються представлені на рисунку схеми ув'язки, які за допомогою кросових стативів, управляють напільним обладнанням через звичайну станційну кабельну мережу. Аналогічним чином модулі використовуються для передачі інформації про стан реле, що відображає реальний стан об'єктів СЦБ, на сервер, шляхом контролю повного трійника реле. Для підвищення надійності роботи в МПЦ передбачено два режими управління: за допомогою основного та резервного комплектів обладнання. До кожного комплекту обладнання входять: один сервер централізації та блокування, один АРМ ДСП та один мережевий комутатор. В один проміжок часу управління станцією можливе тільки в одному із двох режимів. Перехід між цими режимами відбувається за допомогою кнопок управління, що розташовані на робочому місці ДСП. МПЦ забезпечує можливість холодного і гарячого резерву обладнання. Під холодним резервом розуміється що в один проміжок часу працює тільки основний комплект обладнання, а резервний знаходиться у вимкненому стані. При переході від основного комплекту до резервного, основний комплект вимикається, а резервний вмикається. Час від увімкнення резервного комплекту обладнання до можливості його використання складає не більше 1 хвилини. При гарячому резерві завжди увімкнені обидва комплекти обладнання, але в один проміжок часу управління можливе лише за допомогою одного комплекту. При гарячому резервуванні переключення управління з основного комплекту обладнання на резервній комплект відбувається миттєво. На базі Ethernet комутатора між сервером та автоматизованими робочими місцями організовується локальна мережа. В МПЦ присутні дві локальні мережі основна і резервна. Кожна мережа будується на основі промислового комутатора. Для збільшення надійності в шафі МО розташовується два сервера і два комутатора (основний та резервний). В апаратному приміщенні розташовані основне та резервне АРМ ДСП. Обладнання централізації станції складається з наступних функціональних частин: - Шафа мікропроцесорного обладнання з мікропроцесорною апаратурою; - Автоматизовані робочі місця; - Мережеве обладнання; - Напільне обладнання; - Релейне обладнання; -S Система контролю та управління переїздами та перегонами; - Міжстативний з'єднувач D-SUB50; - Система гарантованого живлення. Шафа мікропроцесорного обладнання (далі шафа МО) призначена для монтажу модульного обладнання в стандартні конструкції шириною 19 дюймів (482,6 мм) і висотою кратній 1U (1U=44,45 мм). Не модульне обладнання монтується за допомогою DIN - рейок і монтажних панелей. Висота розміщеного обладнання до 42U. Шафа МО встановлюється всередині релейних приміщень відповідно до вимог стандартів ДСТУ 3040 і МЕК 297. 7 Шафа МО складається із секцій. Кількість секцій знаходиться в діапазоні від одної до чотирьох. Кожна секція шафи МО має габаритні розміри 2000×600×445 (В×Ш×Г). Технічні дані секції шафи мікропроцесорного обладнання наведені на фіг. 1 та фіг. 2 приведена структурна схема релейних електричних централізацій (аналогів) та структурна схема МПЦ «СТАРТ», відповідно, ці фігури відображають вузли, які замінюються та облаштовуються. На фіг. 3 зображена конструкція шафи мікропроцесорного обладнання, з поясненням складових частин її корпуса. Перелік та принцип розташування мікропроцесорної апаратури у шафі мікропроцесорного обладнання зображено на схемі розміщення апаратури у шафі мікропроце 67168 8 сорного обладнання, що приведена на фіг. 4. На фіг. 5 приведено зовнішній вигляд та розміри роз'єму міжстативного з'єднувача D-SUB50, що призначений для з'єднання обладнання шафи з релейним обладнанням, що утворює схеми ув'язки. Конструкція секції шафи МО наведена на фіг. 3. При використанні декількох секцій допускається бокові стінки (4) між секціями не встановлювати. В разі необхідності, можливе використання секцій шафи МО з меншою висотою, а саме 1400, 1600 та 1800 мм. Конструкція шафи МО забезпечує швидкість монтажу та заміни несправних модулів, крейтів, а також захист встановленого обладнання від механічних пошкоджень і несанкціонованого доступу. Табл. 1 Технічні дані однієї секції шафи мікропроцесорного обладнання Параметр Значення Виконання напільне Ступінь захисту згідно ГОСТ 14254 IP 20 Кліматичне виконання і категорія розміщення згідно з ГОСТ УХЛ4 15150 Габаритні розміри 2000×600×445 Маса обладнання, що встановлюється не більш 300 кг В шафі МО може встановлюватися наступне мікропроцесорне обладнання (фіг. 4): - Крейти вводу/виводу з модулями вводу/виводу*; - Сервер централізації та блокування; - Апаратура зв'язку*; - Станційні контролери*; - AC/DC перетворювачі*; - Суматори*; - Вимикачі живлення*; - Фільтри живлення*; - Пристрої контролю ізоляції*; - Перемикач на резерв. * - кількість визначається конфігурацією шафи та числом секцій. У шафі МО для розміщеного обладнання забезпечується подача живлення, підключення вхідних та вихідних портів, зв'язок по Ethernet та CAN шині між обладнанням. Шафа МО призначена для роботи із закритими дверима і установленими бічними стінками. Стан дверей шафи МО контролюється кінцевими вимикачами і відображається в АРМ. Сервер централізації та блокування (далі сервер) - це промисловий комп'ютер, який реалізує логіку централізації та блокування на основі операційної системи реального часу. Сервер виконує наступні функції: - Реалізація логіки централізації та блокування з перевіркою команд, що надходять від АРМ ДСП та АРМ ШН, та перевірка залежностей на програмному рівні; - Збір та обробка інформації з об'єктів контролю та управління і передачу її на АРМ ДСП і АРМ ШН; - Збереження технологічної інформації в журналі подій; S Спрягання з іншими технологічними системами; - Діагностика стану компонентів МПЦ та передача цієї інформації на АРМ ШН. Крейт вводу/виводу 6U16 (далі крейт) має висоту 6U і призначений для установки в шафу 19 дюймів відповідно до вимог стандартів ДСТУ 3040 і МЕК 297. Крейт виконаний зі стандартних алюмінієвих профілів і двох об'єднувальних панелей і допускає встановлення в нього 16 модулів вводу/виводу. У крейт можуть встановлюватися наступні модулі вводу/виводу: MSB-0124, MUB-0120, MS-1306, MU-1504 та інші. Характеристики крейту вводу/виводу 6U16 знаходяться в Табл. 2. 9 67168 10 Табл. 2 Характеристики крейту вводу/виводу 6U16 Параметр Числове значення Температура зберігання від +5 до +35 °С Температура робоча оточуючого повітря від -40 до +85 °С Відносна вологість повітря при 20 °С, не більше 90 % Висота над рівнем моря, не більше 1000 м Номінальна напруга живлення 24 В Параметр Числове значення Споживана потужність, не більш 240 Вт Кількість біт адреси 8 біт Кількість CAN шин 2 шт. Кількість роз'ємів вводу/виводу 32 шт. Тип роз'ємів вводу /виводу 482,6×265,8×232 мм Габаритні розміри 261,8×186×25,2 мм Маса не більш 4,5 кг Напруга ізоляції між портами і землею 1,0 кВ, 1 хв Крейт забезпечує для вищевказаних модулів: - Подачу живлення; - Формування індивідуальних адрес модулів; - Зв'язок по CAN шині; - З'єднання модулів з міжстативним з'єднувачем D-SUB50. З крейтом модуль з'єднується за допомогою двох роз'ємів DIN-41612. Модуль сигналізації відповідальний MSB-0124 (далі модуль MSB-0124) призначений для достовірного визначення станів «трійників» контактів реле першого класу надійності. Що дозволяє отримати інформацію про стан реле засобами мікропроцесорної техніки, з високим ступенем відповідальності. Модуль MSB-0124 призначений для установки в крейт вводу/виводу 6U16. Він виконаний на чотиришаровій друкованій платі із двостороннім монтажем компонентів і двостороннім маркуванням. Поверхневий монтаж компонентів дозволив одержати максимальну щільність компонентів і мінімальні розміри. Модуль MSB-0124 має 24 гальванічно-ізольованих порти, які застосовуються для безпечного визначення стану «трійників» контактів реле. Стан контактів реле визначається програмним аналізом динамічно змінного «вимірювального» сигналу, який сканує контакти реле. У модулі MSB-0124 застосовується мікроконтролер фірми Motorola (з ЕСС корекцією керуючої програми), високоефективні електронні компоненти провідних світових виробників з застосуванням безпечної схемотехніки. Модуль управління відповідальний MUB-0120 (далі модуль MUB-0120) призначений для управління реле першого класу надійності. Що дозволяє керувати реле засобами мікропроцесорної техніки, з високим ступенем безпеки. Модуль MUB-0120 призначений для установки у крейт вводу/виводу 6U16. Він виконаний на чотиришаровій друкованій платі із двостороннім монтажем компонентів і двостороннім маркуванням. Поверхневий монтаж компонентів дозволив одержати максимальну щільність компонентів і мінімальні розміри. Модуль має 20 гальванічно-ізольованих порти, які застосовуються для безпечного управління реле. У мо дулі MUB-0120 застосовується мікроконтролер фірми Motorola (з ЕСС корекцією керуючої програми), високоефективні електронні компоненти провідних світових виробників з застосуванням безпечної схемотехніки. Автоматизоване робоче місце (АРМ) - це програмно-апаратний комплекс, на якому проводяться всі дії по управлінню і контролю станцією. До складу апаратної частини комплексу входить наступне обладнання: - IBM-сумісна промислова ЕВМ; - Пристрій візуального відображення інформації (монітор, телевізор); - Алфавітно-цифрова клавіатура; - Маніпулятор типу «миша»; - Пристрій звукового сповіщення (звукові колонки). В залежності від розміру станції, яку потрібно візуально відображати, може використовуватися декілька пристроїв відображення інформації або моніторна стіна. Програмна частина комплексу будується на основі операційної системи реального часу. Ця операційна система налаштована на максимальну швидкість роботи автоматизованого робочого місця і захисту від зовнішнього втручання. Присутні тільки необхідні програми для нормального функціонування комплексу. Для контролю і управління об'єктами СЦБ використовується прикладне програмне забезпечення. Автоматизовані робочі місця в МПЦ поділяються на: автоматизоване робоче місце чергового по станції та автоматизоване робоче місце електромеханіка. Вони виконують наступні функції: - Безперервне достовірне відображення даних в реальному часі про стан об'єктів контролю та управління, розташованих на станції і підключених до МПЦ; - Зручне і чітке формування команд; - Відображення на пристроях індикації всіх дій персоналу, що стосуються команд управління; - Виведення необхідної інформації про працездатність МПЦ і об'єктів контролю та управління; 11 - Виведення необхідної інформації щодо працездатності АРМ ДСП та АРМ ШН. Автоматизоване робоче місце чергового по станції (далі АРМ ДСП) - це програмно-апаратний комплекс, який забезпечує інтерфейс взаємодії чергового по станції з МПЦ. АРМ ДСП забезпечує відображення стану напільних об'єктів сигналізації і централізації - рейкових кіл, стрілок, світлофорів, переїздів, тощо, і управління ними в реальному часі. Кожен об'єкт СЦБ, в залежності від свого стану, має відповідне зображення, відображене на моніторі АРМ ДСП. Ввід команд управління здійснюється за допомогою стандартних засобів обчислювальної техніки (алфавітно-цифрова клавіатура і маніпулятор типу «миша»). Автоматизоване робоче місце (АРМ) старшого електромеханіка (ШН) МПЦ (далі АРМ ШН) - це програмно-апаратний комплекс, який забезпечує інтерфейс взаємодії електромеханіка з системою МПЦ. АРМ ШН надає електромеханіку можливість перегляду діагностичної інформації та архіву виконаних дій МПЦ. Діагностика інформації здійснюється по зображенню на моніторі. Ввід команд управління здійснюється за допомогою стандартних засобів обчислювальної техніки (алфавітноцифрова клавіатура і маніпулятор типу «миша»). Сервер і автоматизовані робочі місця з'єднуються в локальну обчислювальну мережу за допомогою промислового Ethernet комутатора, який розміщуються в шафі МО або іншому обраному місці. В МПЦ можливе використання GSM модему для дистанційного доступу розробника до серверу і автоматизованих робочих місць з метою сервісного обслуговування МПЦ (оновлення програмного забезпечення, діагностика, тощо). Напільне обладнання, до складу якого входять світлофори, стрілки, рейкові кола, кабельна мережа, тощо, застосовується типове, яке використовується в релейних ЕЦ. При реконструкції станції можливе використання існуючого напільного обладнання в тому числі і існуючих кабельних мереж. Релейні схеми ув'язки управління об'єктами ЕЦ являються інтерфейсом між мікропроцесорним обладнанням, що знаходиться в шафі МО, і напільним обладнанням. Вони реалізовані на реле першого класу надійності і конструктивно оформлені у вигляді типових релейних стативів з розташованими на них реле згідно монтажних схем проекту. Релейні схеми ув'язки підключаються до мікропроцесорного обладнання за допомогою міжстативних з'єднувачів D-SUB50. За допомогою цих пристроїв збираються наступні схеми управління та контролю напільного обладнання: - схеми управління та контролю стрілками; - схеми управління та контролю світлофорів; - схеми управління контролю зайнятості ділянок колії; - схеми ув'язки з перегінними пристроями; - додаткові схеми залізничної автоматики. Міжстативний з'єднувач D-SUB50 призначений для з'єднання релейно-контактних пристроїв з мікропроцесорним обладнанням. Він являє собою 48мижильний кабель, який одним своїм кінцем припаюється кожною жилою до верхніх колодок ре 67168 12 лейного стативу, а іншим кінцем підключений до крейту вводу/виводу за допомогою роз'єму (див. фіг. 5). Для захисту від переплутування типу модуля, до якого підключений роз'єм, та напільного обладнання, з яким працює модуль, роз'єму жорстко задається адреса модуля, до якого він має бути підключений. На станції для контролю (за необхідністю) перегонів/переїздів може встановлюватися станційний контролер SC-02-16 (далі СК), а на перегоні/ переїзді обладнання СЦБ в релейній шафі доповнюється перегінними контролерами НС-18-02 (далі ПК). Кількість ПК на одному перегоні - не більш 16. Максимальна відстань між ПК - 3000 м. Перегінний контролер НС-18-02 призначений для телесигналізації стану і телеуправління реле шаф сигнальних установок і переїздів. Інформація про стан реле передається на обидва станційні контролери. Для передачі даних телесигналізації і телеуправління використовується вбудований модем. Між собою та зі станційним контролером ПК з'єднуються по дводротовій лінії зв'язку. Перегінний контролер є ретранслятором, тобто вхідна інформація модему ПКі передається далі модему ПКі+1. ПК установлюється в релейній шафі на DINрейку чи на монтажну полицю. ПК має входи телесигналізації та виходи телеуправління. Всі входи та виходи контролеру мають гальванічну ізоляцію. ПК дозволяє визначити на 16 дискретних входах присутність постійної та імпульсної напруги, а також на 2 аналогових входах - величину аналогової напруги. Дискретні входи поділені на 2 групи по 8 входів, кожна зі своїм загальним входом. Усі входи мають захист від зовнішніх імпульсних перешкод. Якщо на станції необхідний контроль і управління переїзду, що розташований на перегоні, в шафі МО, або іншому обраному місці розміщується станційний контролер SC-02-16 призначений для забезпечення телесигналізації та телеуправління сигнальними установками та переїздами на перегоні. Станційний контролер збирає інформацію з перегінних контролерів, які підключені до нього та передає її до серверу. Зв'язок станційного контролеру із сервером виконаний з використанням CAN інтерфейсу. Станційний контролер в шафі МО монтується на DIN-рейку чи на монтажну полицю. Система гарантованого живлення призначена для прийому, розподілу та обліку електричної енергії трьохфазного струму при любому виді тяги, а також для захисту ліній при перевантаженнях та коротких замиканнях та гарантованого живлення всіх пристроїв при відсутності струму в одному або декількох джерелах. Вона розміщується в шафі гарантованого живлення. Для живлення шафи використовуються два фідери (основний та резервний) та дизель-генераторний агрегат. В нормальному режимі живлення відбувається від основного фідера. При вимкненні основного фідера система автоматично переходе на живлення від резервного фідера. При вимкненні обох фідерів відбувається запуск дизель генератора. Для запобігання вимкнення системи в момент переключення джерела живлення шафи використовуються пристрої безперебійного живлення. 13 Можливість здійснення МПЦ «СТАРТ» та результат, що одержується при функціонуванні МПЦ «СТАРТ» підтверджується актами та протоколами лабораторних випробувань, що одержані в акредитованій лабораторії (випробувальносертифікаційний центр науково-виробничого підприємства "Хартрон-Аркос" м. Харків), а саме: 67168 14 1. Протокол лабораторних випробувань МПЦ "СТАРТ" на електромагнітну сумісність (9 видів випробувань). 2. Протокол лабораторних випробувань МПЦ "СТАРТ" на стійкість до впливу кліматичних факторів (3 види випробувань). 15 67168 16 17 Комп’ютерна верстка І. Скворцова 67168 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
