Спосіб нанесення провідникового гелю на поверхневі електроди при проведенні електроміографічних досліджень
Номер патенту: 67169
Опубліковано: 10.02.2012
Автори: Пелехан Любомир Іванович, Костишин Андрій Богданович, Рожко Микола Михайлович
Формула / Реферат
Спосіб нанесення провідникового гелю на поверхневі електроди електроміографа при проведенні електроміографічних досліджень за допомогою пристрою, який відрізняється тим, що використовують стандартний шприц об'ємом 5 мілілітрів та насадки для введення текучого композитного матеріалу, який наноситься коловими рухами, починаючи від основи електрода до його середини за годинниковою стрілкою, заповнюючи всю площу поверхневого електрода, забезпечуючи максимально рівномірний розподіл гелю на поверхні електрода, що сприяє отриманню максимально точних результатів електроміографічного дослідження на різних стадіях захворювання та реабілітації пацієнта.
Текст

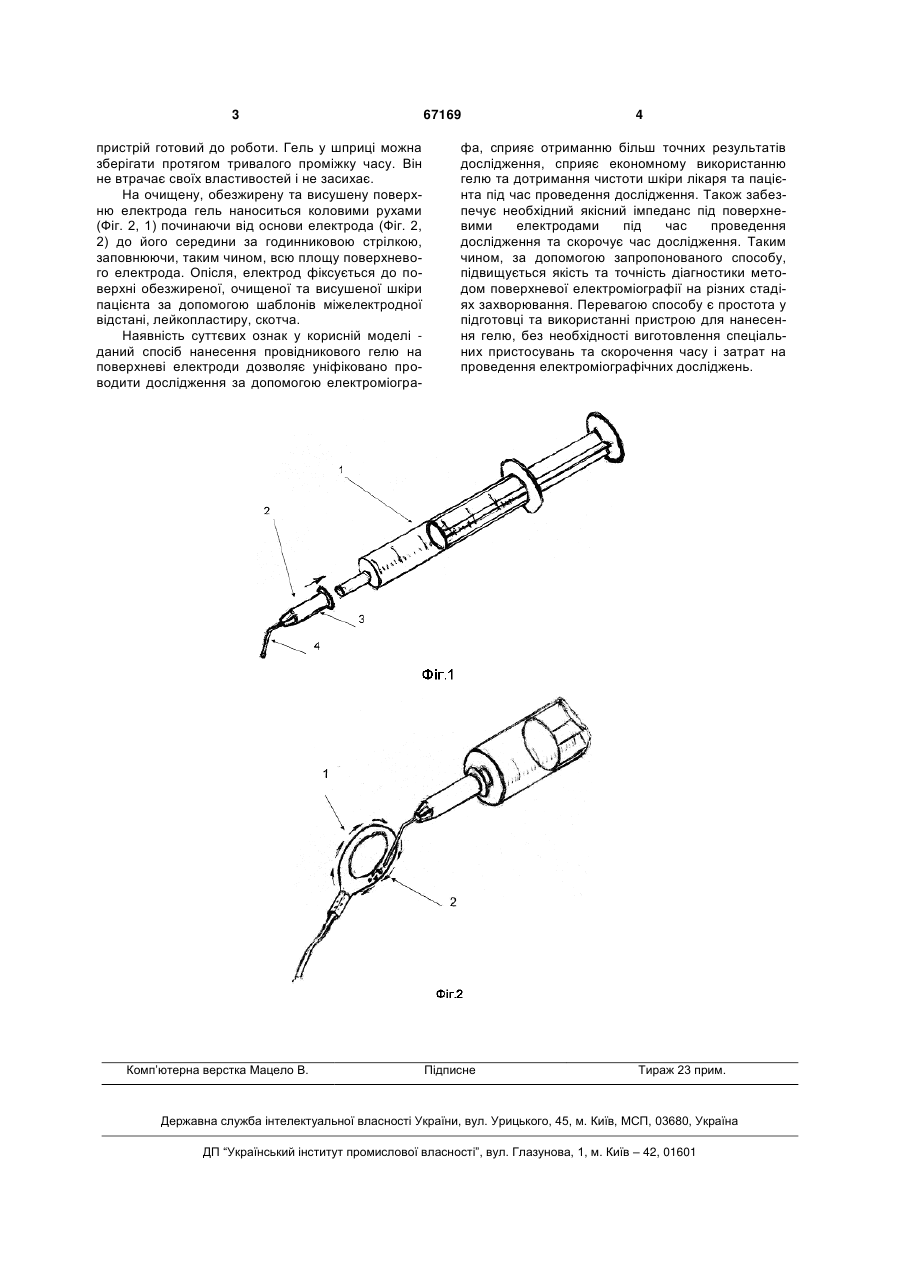

Спосіб нанесення провідникового гелю на поверхневі електроди електроміографа при проведенні електроміографічних досліджень за допо 3 пристрій готовий до роботи. Гель у шприці можна зберігати протягом тривалого проміжку часу. Він не втрачає своїх властивостей і не засихає. На очищену, обезжирену та висушену поверхню електрода гель наноситься коловими рухами (Фіг. 2, 1) починаючи від основи електрода (Фіг. 2, 2) до його середини за годинниковою стрілкою, заповнюючи, таким чином, всю площу поверхневого електрода. Опісля, електрод фіксується до поверхні обезжиреної, очищеної та висушеної шкіри пацієнта за допомогою шаблонів міжелектродної відстані, лейкопластиру, скотча. Наявність суттєвих ознак у корисній моделі даний спосіб нанесення провідникового гелю на поверхневі електроди дозволяє уніфіковано проводити дослідження за допомогою електроміогра Комп’ютерна верстка Мацело В. 67169 4 фа, сприяє отриманню більш точних результатів дослідження, сприяє економному використанню гелю та дотримання чистоти шкіри лікаря та пацієнта під час проведення дослідження. Також забезпечує необхідний якісний імпеданс під поверхневими електродами під час проведення дослідження та скорочує час дослідження. Таким чином, за допомогою запропонованого способу, підвищується якість та точність діагностики методом поверхневої електроміографії на різних стадіях захворювання. Перевагою способу є простота у підготовці та використанні пристрою для нанесення гелю, без необхідності виготовлення спеціальних пристосувань та скорочення часу і затрат на проведення електроміографічних досліджень. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for application of conductive gel on surface electrodes of electromyograph
Автори англійськоюKostyshyn Andrii Bohdanovych, Rozhko Mykola Mykhailovych, Pelekhan Liubomyr Ivanovych
Назва патенту російськоюСпособ нанесения проводникового геля на поверхностные электроды при проведении электромиографических исследований
Автори російськоюКостишин Андрей Богданович, Рожко Николай Михайлович, Пелехан Любомир Иванович
МПК / Мітки
МПК: A61M 5/00
Мітки: спосіб, досліджень, електроді, електроміографічних, провідникового, гелю, поверхневі, нанесення, проведенні
