Спосіб включення сигналів гальмування транспортного засобу в разі відмови датчика включення сигналів гальмування
Формула / Реферат
1. Спосіб включення сигналів гальмування транспортного засобу за рахунок дії електричного струму керування на реле включення сигналів гальмування, який відрізняється тим, що на реле включення сигналів гальмування діють електричним струмом керування, який спрямовують через електричний дріт керування, штекери входу і виходу лівого блока контрольних ламп, діод, комутаційний пристрій з кнопкою та додаткову контрольну лампу.
2. Спосіб включення сигналів гальмування транспортного засобу за рахунок дії електричного струму керування на реле включення сигналів гальмування за п. 1, який відрізняється тим, що електричний струм керування подають за рахунок включення комутаційного пристрою з кнопкою.
Текст

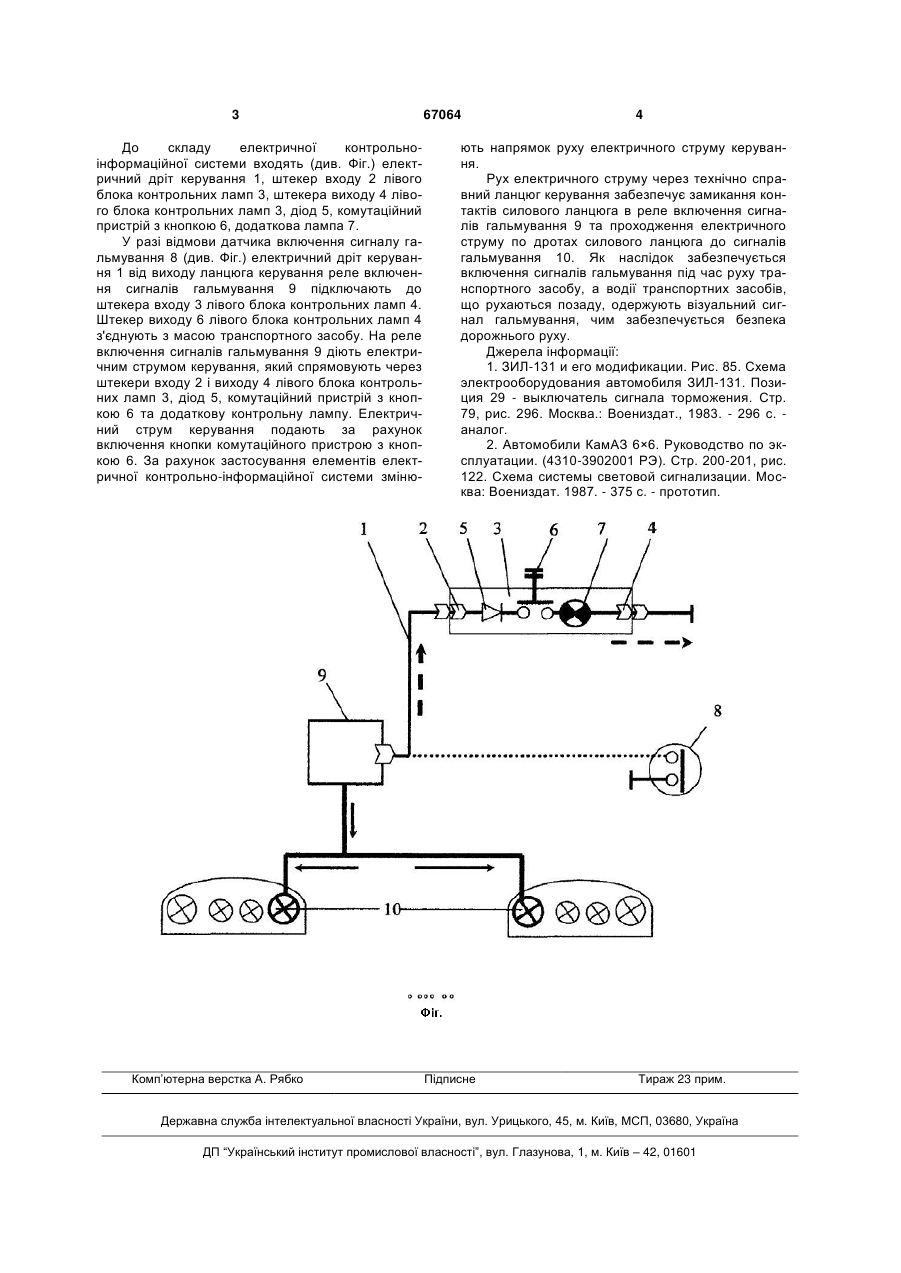

1. Спосіб включення сигналів гальмування транспортного засобу за рахунок дії електричного струму керування на реле включення сигналів гальмування, який відрізняється тим, що на реле включення сигналів гальмування діють електрич 3 До складу електричної контрольноінформаційної системи входять (див. Фіг.) електричний дріт керування 1, штекер входу 2 лівого блока контрольних ламп 3, штекера виходу 4 лівого блока контрольних ламп 3, діод 5, комутаційний пристрій з кнопкою 6, додаткова лампа 7. У разі відмови датчика включення сигналу гальмування 8 (див. Фіг.) електричний дріт керування 1 від виходу ланцюга керування реле включення сигналів гальмування 9 підключають до штекера входу 3 лівого блока контрольних ламп 4. Штекер виходу 6 лівого блока контрольних ламп 4 з'єднують з масою транспортного засобу. На реле включення сигналів гальмування 9 діють електричним струмом керування, який спрямовують через штекери входу 2 і виходу 4 лівого блока контрольних ламп 3, діод 5, комутаційний пристрій з кнопкою 6 та додаткову контрольну лампу. Електричний струм керування подають за рахунок включення кнопки комутаційного пристрою з кнопкою 6. За рахунок застосування елементів електричної контрольно-інформаційної системи зміню Комп’ютерна верстка А. Рябко 67064 4 ють напрямок руху електричного струму керування. Рух електричного струму через технічно справний ланцюг керування забезпечує замикання контактів силового ланцюга в реле включення сигналів гальмування 9 та проходження електричного струму по дротах силового ланцюга до сигналів гальмування 10. Як наслідок забезпечується включення сигналів гальмування під час руху транспортного засобу, а водії транспортних засобів, що рухаються позаду, одержують візуальний сигнал гальмування, чим забезпечується безпека дорожнього руху. Джерела інформації: 1. ЗИЛ-131 и его модификации. Рис. 85. Схема электрооборудования автомобиля ЗИЛ-131. Позиция 29 - выключатель сигнала торможения. Стр. 79, рис. 296. Москва.: Воениздат., 1983. - 296 с. аналог. 2. Автомобили КамАЗ 6×6. Руководство по эксплуатации. (4310-3902001 РЭ). Стр. 200-201, рис. 122. Схема системы световой сигнализации. Москва: Воениздат. 1987. - 375 с. - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of actuation of vehicle braking signals in case of failure of sensor of actuation of braking signals
Автори англійськоюSikorynskyi Vitalii Valeriiovych
Назва патенту російськоюСпособ включения сигналов торможения транспортного средства в случае отказа датчика включения сигналов торможения
Автори російськоюСикоринский Виталий ВалерЬевич
МПК / Мітки
МПК: B60Q 1/44
Мітки: відмові, гальмування, транспортного, засобу, включення, спосіб, сигналів, датчика, разі
