Спосіб інженерно-технічного обладнання контрольованих об’єктів і територій

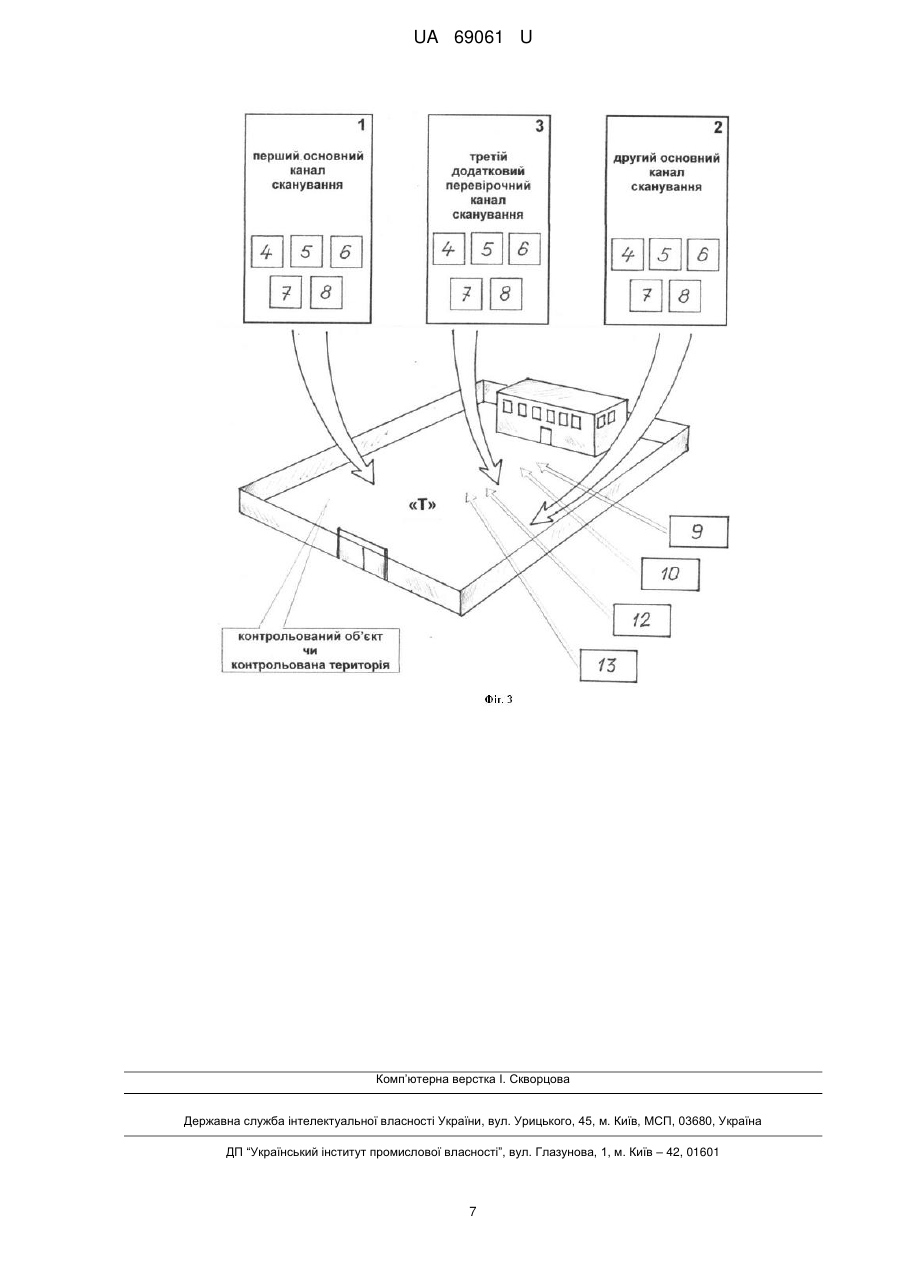

Реферат: Спосіб інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, при якому розташовують на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, спеціальне обладнання для виявлення порушників, яке створює два основні канали сканування, до складу кожного з яких входять обчислювальний пристрій, індикатор, вузькоспрямований мікрофон, з'єднаний з блоком повертання/сканування, підсилювач сигналу, лінія зв’язку і блок обробки сигналу, при цьому формують у кожному з каналів сканування послідовний зв'язок між вузькоспрямованими мікрофонами, підсилювачами сигналу і далі через лінії зв'язку з блоками обробки сигналу та обчислювальним пристроєм. На позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, розташовують блок накопичення, лінію зворотного зв'язку, блок перевірки та третій перевірочний канал сканування, до складу якого входить устаткування для виявлення порушників, що аналогічне розміщеному в основних каналах, при цьому вихід обчислювального пристрою підключають до входу блока накопичення, перший вихід блока накопичення підключають через лінію зворотного зв'язку до входу блока повертання перевірочного каналу сканування, другий вихід блока накопичення підключають до першого входу блока перевірки, вихід блока обробки сигналу перевірочного каналу сканування підключають до другого входу блока перевірки, а вихід блока перевірки з'єднують з індикатором. UA 69061 U (12) UA 69061 U UA 69061 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі охоронних систем, а саме до способів виявлення порушників контрольованих об'єктів і територій спеціальними засобами. Відомий спосіб інженерно-технічного обладнання контрольованих об'єктів і територій, при якому контрольовану територію обладнують звукоуловлювачем, що містить чотири вузькоспрямовані мікрофона, лінією зв'язку, індикатором звуку та поворотним пристроєм, і організовують їх послідовне з'єднання [1]. Недоліком відомого способу інженерно-технічного обладнання контрольованих об'єктів і територій є низькі функціональні можливості, які дозволяють виявити зазначеним обладнанням лише факт появи порушника і визначити напрям (так званий пеленг) на об'єкт випромінювання, при цьому розташування обладнання та його комплектація неспроможні визначити координати місцезнаходження порушника, оскільки для цього необхідно мати обладнання, яке формує принаймні два пеленги з різних місць. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, при якому розташовують на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, спеціальне обладнання для виявлення порушників, яке створює два основні канали сканування, до складу кожного з яких входять обчислювальний пристрій, індикатор, вузькоспрямований мікрофон, з'єднаний з блоком повертання/сканування, підсилювач сигналу, лінію зв'язку і блок обробки сигналу, при цьому формують у кожному з базових каналів сканування послідовний зв'язок між вузькоспрямованими мікрофонами, підсилювачами сигналу і далі через лінії зв'язку з блоками обробки сигналу та обчислювальним пристроєм [2]. Недоліком відомого способу, який вибрано за найближчий аналог (прототип), є низька вірогідність прийняття правильного рішення про наявність загрози та низький рівень захисту від помилкового спрацювання пристрою при визначенні потенційних загроз внаслідок визначення хибних координат місцезнаходження порушників у випадку, коли на контрольовану територію одночасно потрапляють декілька порушників. В таких умовах при наявності n дійсних 2 2 порушників охоронна система виявить n точок перетинання пеленгів, тобто визначить (n -n) хибних порушників. Зазначені недоліки обумовлені обсягом обладнання, що застосовується для виявлення порушників, та його розташуванням відносно границь території чи об'єкта, що захищається. В основу корисної моделі покладено задачу шляхом введення до складу спеціального устаткування додаткового обладнання та третього каналу сканування, а також розміщенням базового та додаткового обладнання відносно території чи об'єкта, що захищається, забезпечити покращення функціональних, можливостей системи при виключенні "зайвих" точок перетинання пеленгів, які формують координати порушника. Суть корисної моделі в способі інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, при якому розташовують на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, спеціальне обладнання для виявлення порушників, яке створює два основні канали сканування, до складу кожного з яких входять обчислювальний пристрій, індикатор, вузькоспрямований мікрофон, з'єднаний з блоком повертання/сканування, підсилювач сигналу, лінію зв'язку і блок обробки сигналу, при цьому формують у кожному з каналів сканування послідовний зв'язок між вузькоспрямованими мікрофонами, підсилювачами сигналу і далі через лінії зв'язку з блоками обробки сигналу та обчислювальним пристроєм, який полягає в тому, що додатково розташувують на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, блок накопичення, лінію зворотного зв'язку, блок перевірки та третій перевірочний канал сканування, до складу якого входить устаткування для виявлення порушників, що аналогічне розміщеному в основних каналах. Суть корисної моделі полягає і в тому, що вихід обчислювального пристрою підключають до входу блока накопичення, перший вихід блока накопичення підключають через лінію зворотного зв'язку до входу блока повертання перевірочного каналу сканування, другий вихід блока накопичення підключають до першого входу блока перевірки, вихід блока обробки сигналу перевірочного каналу сканування підключають до другого входу блока перевірки, а вихід блока перевірки з'єднують з індикатором. Суть корисної моделі полягає також і в тому, що вузькоспрямовані мікрофони основних каналів розміщують на облаштованих позиціях по краях контрольованого об'єкта чи контрольованої території на відстані D один від одного, що обмежена чутливістю зазначених вузькоспрямованих мікрофонів, а устаткування додаткового третього перевірочного каналу сканування, що забезпечує виявлення порушників, розташовують на контрольованому об'єкті чи контрольованій території між основними каналами. 1 UA 69061 U 5 10 15 20 25 30 35 40 45 50 55 60 Досягнення технічного результату при рішенні задачі, що покладена в основу способу інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників (який заявляється), дійсно можливе тому, що: шляхом додавання до складу системи виявлення порушників (на об'єкті/території, що охороняється) блока накопичення, забезпечується накопичування розрахованих координат загрозливого джерела звуку; шляхом додавання до складу системи виявлення порушників (на об'єкті/території, що охороняється) лінії зворотного зв'язку, забезпечується передача команди на перевірку наявності порушника у визначеному місці на додатковий третій перевірочний канал сканування; шляхом додавання до складу системи виявлення порушників (на об'єкті/території, що охороняється) блока перевірки, забезпечується видалення помилкових координат порушників при відсутності перевірочного азимута додаткового третього перевірочного каналу сканування або забезпечується прийняття рішення про наявність порушника та передача його координат з блока перевірки на індикатор (після отримання підтвердження про наявність перевірочного азимута з додаткового третього перевірочного каналу сканування); шляхом додавання до складу системи виявлення порушників (на об'єкті/території, що охороняється) індикатора, забезпечується прийняття координат порушника з блока перевірки; шляхом додавання до складу системи виявлення порушників (на об'єкті/території, що охороняється) додаткового третього перевірочного канала сканування, забезпечується видалення хибних координат порушників та забезпечується відображення координат лише дійсних порушників. Сумарним ефектом є покращення функціональних можливостей системи при виключенні "зайвих" точок перетинання пеленгів, які формують координати порушника. Таким чином, спосіб інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників (який заявляється), відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1 показано блоксхему виконання технологічних операцій, які становлять суть способу інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, що заявляється, на Фіг. 2 показано блок-схему розміщення устаткування, за допомогою якого здійснюється спосіб інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, який заявляється, на Фіг. 3 показана схема розміщення устаткування, за допомогою якого здійснюється спосіб інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, який заявляється, на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території. Суть способу інженерно-технічного обладнання контрольованих об'єктів/територій (позиція "Т", див. блок-схему на Фіг. 2 і схему на Фіг. 3) засобами виявлення порушників, пояснюється за допомогою технологічних операцій (див. блок-схему на Фіг. 1), згідно з якими формується система виявлення порушників, до складу якої входять: два основні канали (позиції 1 і 2, відповідно) сканування та третій додатковий перевірочний канал (позиція 3) сканування. Кожний із зазначених каналів сканування (позиції 1, 2 та 3 Фіг. 2) містить блок повертання (позиція 4), вузькоспрямований мікрофон (позиція 5), підсилювач сигналу (позиція 6), лінію зв'язку (позиція 7) і блок (позиція 8) обробки сигналу (див. схеми на Фіг. 2-3); обчислювальний пристрій (позиція 9); блок накопичення (позиція 10); лінія зворотного зв'язку (позиція 11); блок перевірки (позиція 12); індикатор (позиція 13). Спочатку виконуються підготовчі операції щодо організації роботи охоронної системи. Контрольовану територію (позиція "Т") облаштовують позиціями для розміщення спеціального устаткування, що входить до складу каналів сканування (позиції 1, 2 і 3). Підготовані позиції на контрольованій території чи об'єкті розташовують дещо вище рівня місцевості так, щоб вони не мали перед собою перешкод (будівля, дерева, каміння та ін.) в напрямку огляду простору. Вузькоспрямовані мікрофони 5 та їх блоки повертання 4 (основних каналів сканування, відповідно, позиції 1 і 2) територіально розташовуються по краях контрольованої території (позиція "Т"), а обладнання перевірочного каналу сканування (позиція 3) - між основними каналами (позиції 1 і 2) - див. схему на Фіг. 3. Відстань D між вузькоспрямованими мікрофонами 5 (усіх трьох каналів сканування (позиції 1, 2 і 3 - див. схему на Фіг. 3) обмежена їх чутливістю за ТТХ. 2 UA 69061 U 5 10 15 20 25 Після цього здійснюють заходи щодо під'єднання блоків 4 повертання до вузькоспрямованих мікрофонів 5 і забезпечення їх повертання (для сканування території), а також організовують послідовний зв'язок між вузькоспрямованими мікрофонами 5, підсилювачами сигналу 6 і далі через лінії 7 зв'язку з блоками 8 обробки сигналу, обчислювальним пристроєм 9 та блоком 10 накопичення. Далі здійснюють підключення першого виходу блока 10 накопичення через лінію 11 зворотного зв'язку до входу блока 4 повертання додаткового третього перевірочного каналу 3 сканування, а другий вихід блока 10 накопичення - до першого входу блока 12 перевірки (див. блок-схему на Фіг. 2). Вихід блока 8 обробки сигналу додаткового третього перевірочного каналу 3 сканування з'єднують з другим входом блока 12 перевірки, а індикатор 13 підключають до виходу блока 12 перевірки (див. блок-схему на Фіг. 2). На цьому виконання підготовчих операцій закінчується та починається здійснення технологічних операцій, що забезпечують виконання функціонального призначення охоронної системи. Таким чином, за допомогою блоків 4 повертання здійснюють повертання вузькоспрямованих мікрофонів 5 основних каналів сканування (позиції 1 і 2) із заданою швидкістю та забезпечують відслідковування напряму (азимуту) вузькоспрямованого мікрофона 5 (для виявлення порушника/порушників) контрольованої території (позиція "Т"). Підвищення ефективності застосування способу інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, який заявляється, у порівнянні із прототипом досягається тим, що об'єкт/територія, яка охороняється, додатково обладнується блоком накопичення, лінією зворотного зв'язку, блоком перевірки, а також додатковим (третім) перевірочним каналом сканування (склад обладнання якого аналогічний двом базовим каналам сканування), а розміщення обладнання відносно границь території (чи об'єкта) здійснюють таким чином, щоб уникнути визначення хибних порушників і здійснити сканування всієї території (чи площини об'єкта), що охороняється. Джерела інформації: 1. Иванов Б.С. Электроника в самоделках. -М., Изд. ДОСААФ СССР, 1981 р., С. 47, рис. 29 аналог. 2. Патент України № 58843 А. Пристрій для акустичної локації - прототип. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Спосіб інженерно-технічного обладнання контрольованих об'єктів/територій засобами виявлення порушників, при якому розташовують на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, спеціальне обладнання для виявлення порушників, яке створює два основні канали сканування, до складу кожного з яких входять обчислювальний пристрій, індикатор, вузькоспрямований мікрофон, з'єднаний з блоком повертання/сканування, підсилювач сигналу, лінію зв’язку і блок обробки сигналу, при цьому формують у кожному з каналів сканування послідовний зв'язок між вузькоспрямованими мікрофонами, підсилювачами сигналу і далі через лінії зв'язку з блоками обробки сигналу та обчислювальним пристроєм, який відрізняється тим, що додатково розташовують на позиціях, що облаштовані на контрольованому об'єкті чи контрольованій території, блок накопичення, лінію зворотного зв'язку, блок перевірки та третій перевірочний канал сканування, до складу якого входить устаткування для виявлення порушників, що аналогічне розміщеному в основних каналах, при цьому вихід обчислювального пристрою підключають до входу блока накопичення, перший вихід блока накопичення підключають через лінію зворотного зв'язку до входу блока повертання перевірочного каналу сканування, другий вихід блока накопичення підключають до першого входу блока перевірки, вихід блока обробки сигналу перевірочного каналу сканування підключають до другого входу блока перевірки, а вихід блока перевірки з'єднують з індикатором. 2. Спосіб за п. 1, який відрізняється тим, що вузькоспрямовані мікрофони основних каналів розміщують на облаштованих позиціях по краях контрольованого об'єкта чи контрольованої території на відстані D один від одного, яка обмежена чутливістю зазначених вузькоспрямованих мікрофонів. 3. Спосіб за п. 1, який відрізняється тим, що устаткування додаткового третього перевірочного каналу сканування, що забезпечує виявлення порушників, розташовують на контрольованому об'єкті чи контрольованій території між основними каналами. 3 UA 69061 U 4 UA 69061 U 5 UA 69061 U 6 UA 69061 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
