Номер патенту: 71949

Опубліковано: 17.01.2005

Автори: Оддвін Рейсо, Тундаль Ульф

Є ще 1 сторінка.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб обробки алюмінієвого сплаву, що складається з:

- 0,5-2,5 мас. % легуючої суміші магнію і кремнію, причому молярне відношення Mg/Si складає від 0,70 до 1,25,

- додаткової кількості кремнію, що дорівнює 1/3 кількості заліза, марганцю і хрому в сплаві, вираженої в мас. %,

- інших легуючих добавок і неминучих домішок, і

- іншої частини, що доводиться на алюміній,

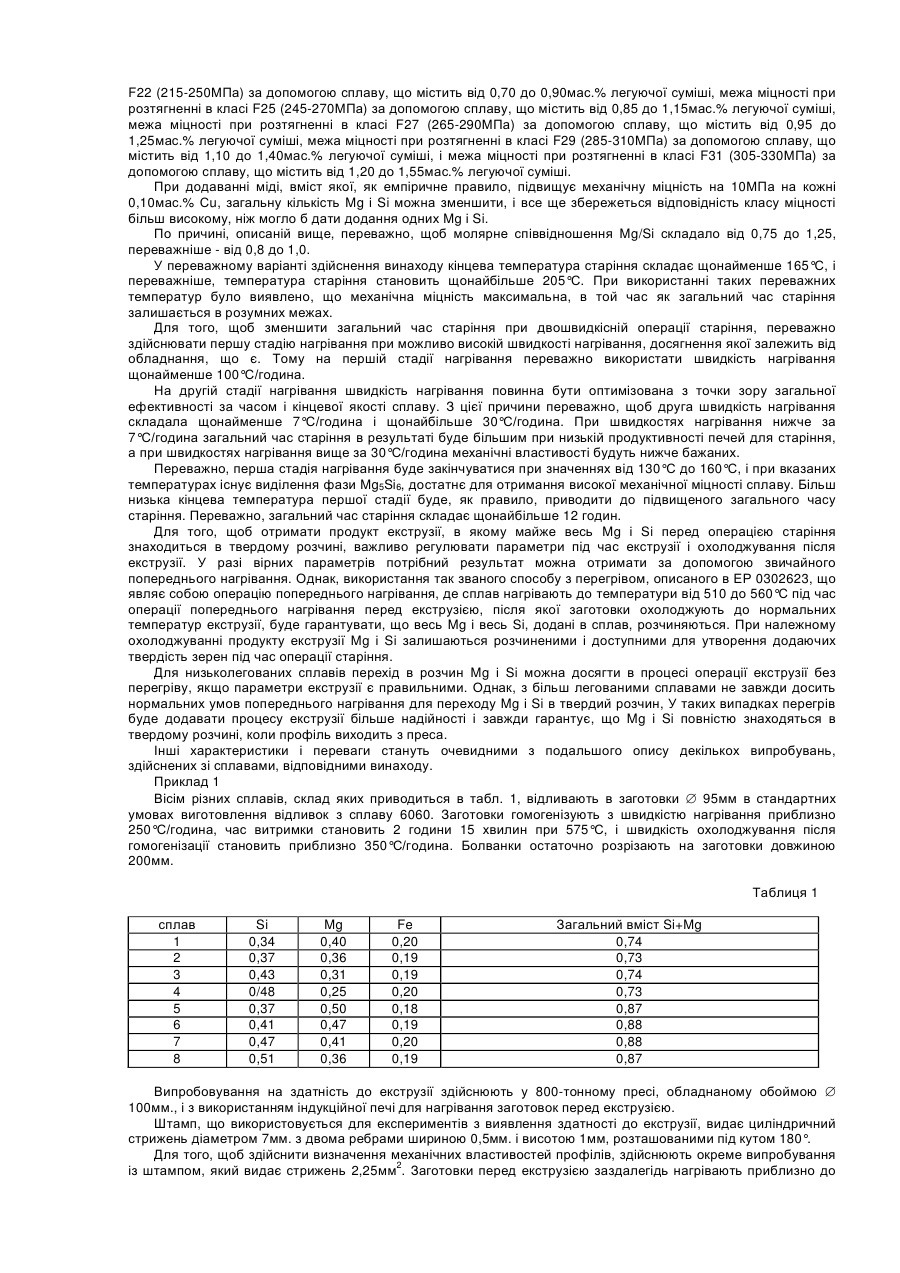

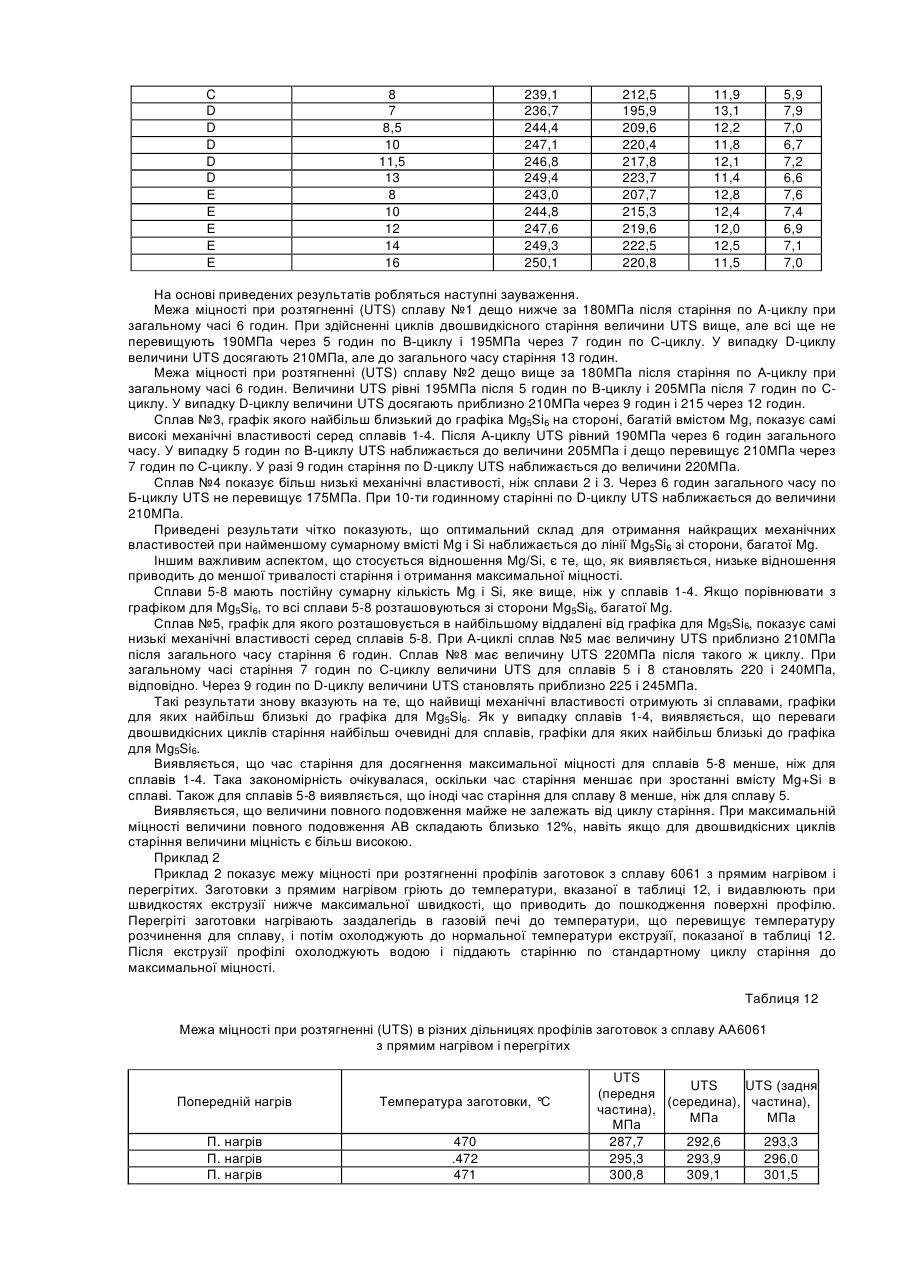

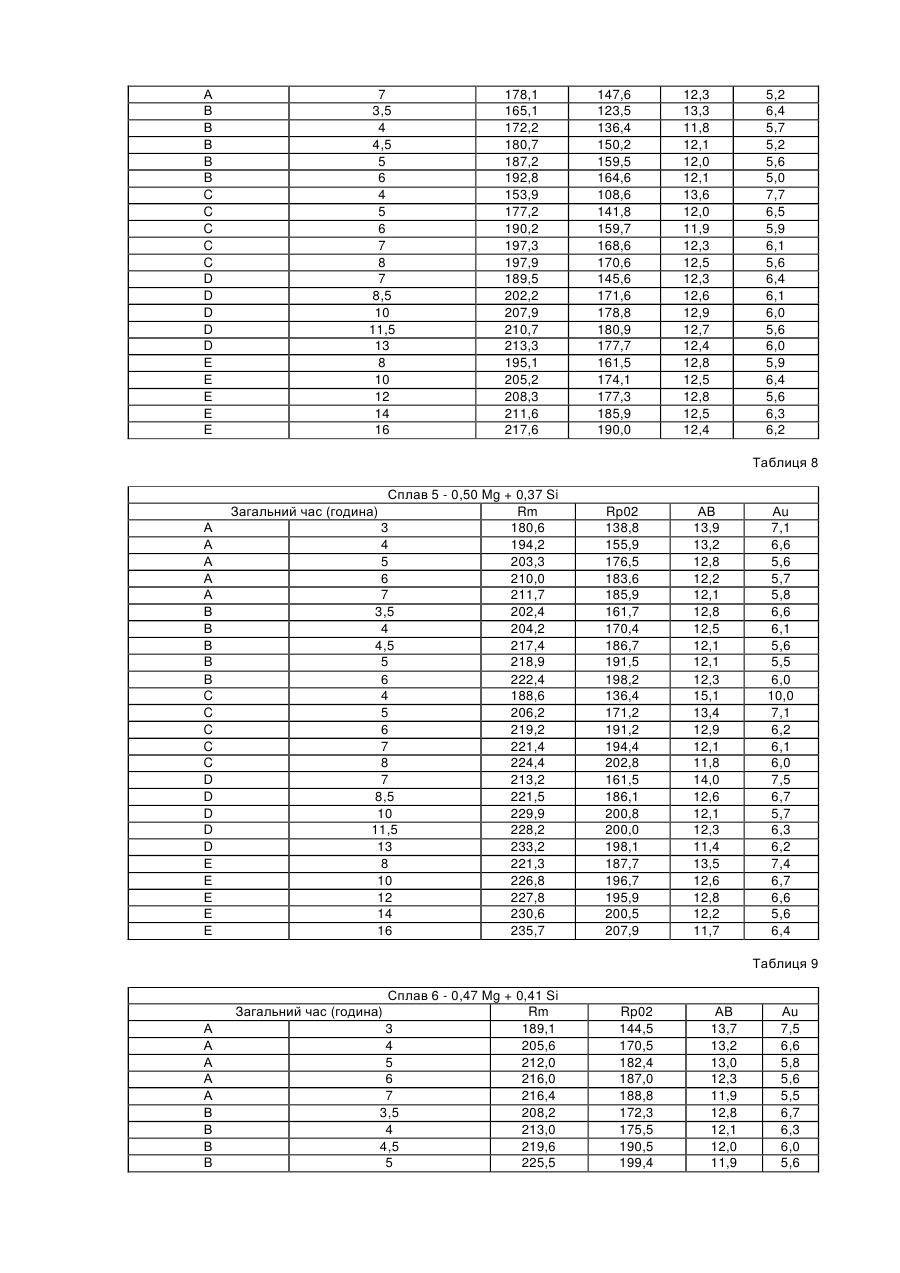

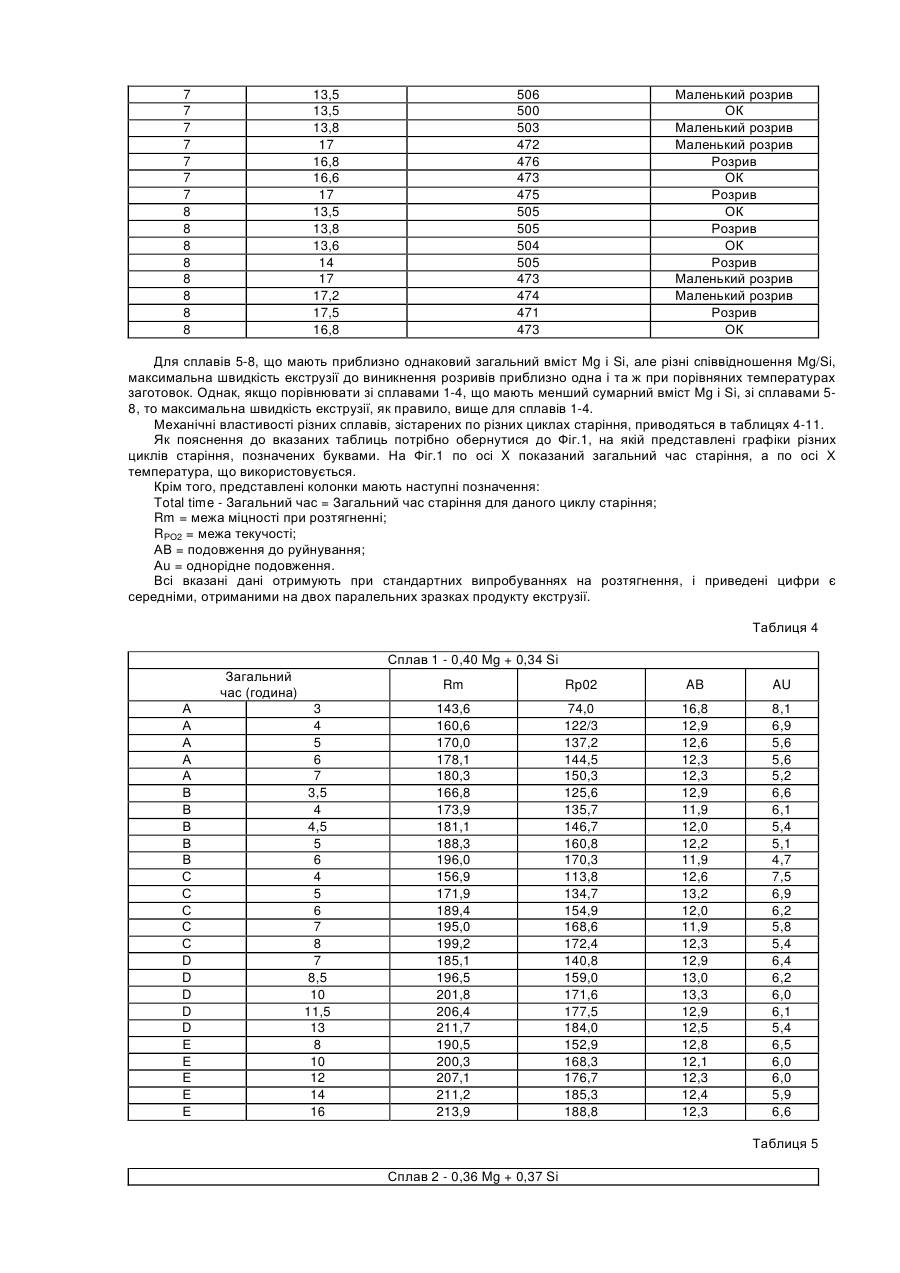

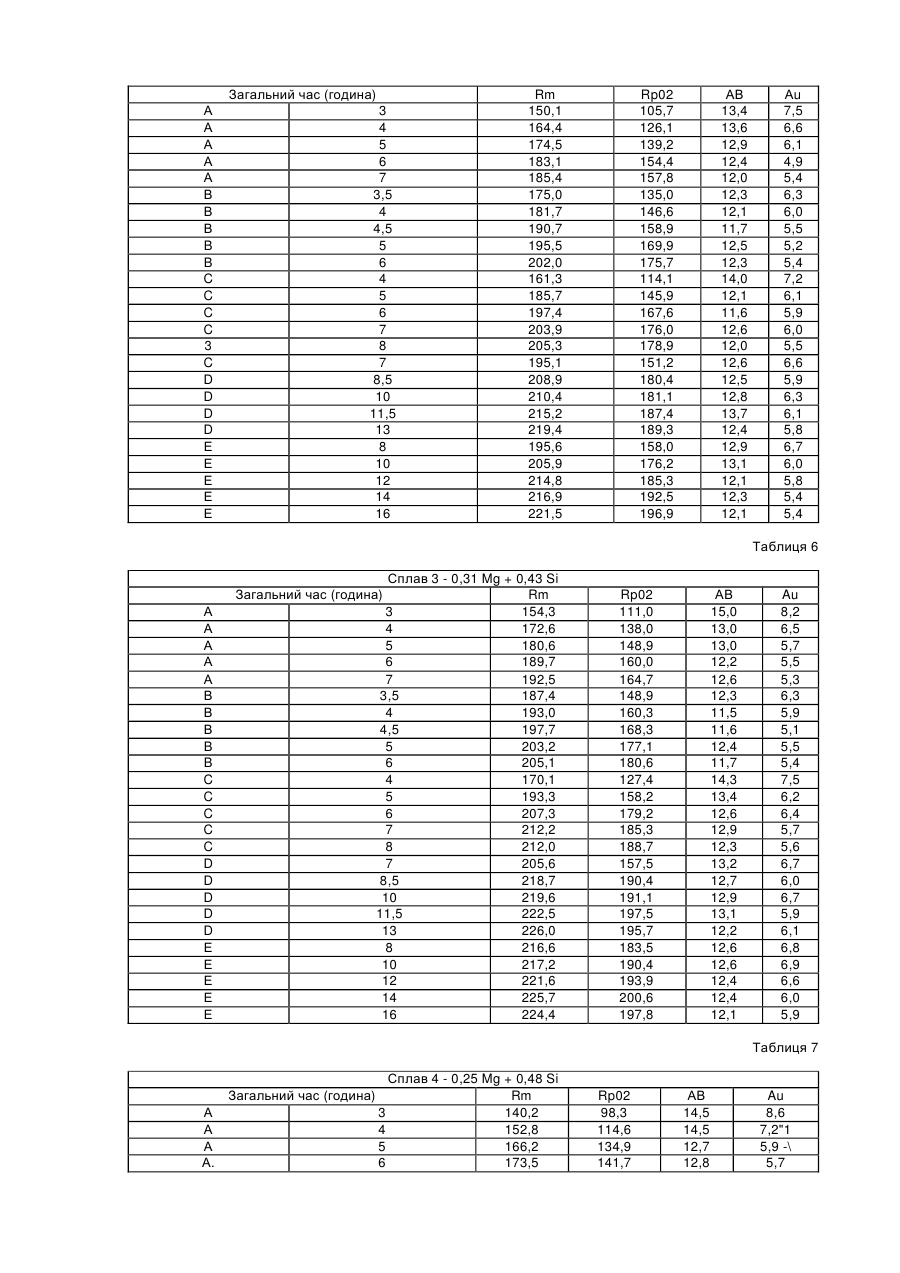

вказаний сплав після охолоджування піддають гомогенізації, попередньому нагріву перед екструзією і старінню, яке проводять після екструзії як двостадійну операцію старіння до кінцевої температури витримки від 160°С до 220°С, який відрізняється тим, що старіння включає першу стадію, на якій продукт екструзії нагрівають з швидкістю нагрівання, що перевищує 100°С/годину, до температури від 100°С до 170°С, і другу стадію, на якій продукт екструзії нагрівають з швидкістю нагрівання від 5 до 50°С/годину до кінцевої температури витримки, і весь цикл старіння здійснюють за час від 3 до 24 годин.

2. Спосіб за п. 1, який відрізняється тим, що сплав містить від 0,60 до 1,10 мас. % легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F19-F22 (185 – 250 МПа).

3. Спосіб за п. 1, який відрізняється тим, що сплав містить від 0,80 до 1,40 мас. % легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F25-F27 (245 – 290 МПа).

4. Спосіб за п. 1, який відрізняється тим, що сплав містить від 1,10 до 1,80 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F29-F31 (285 – 330 МПа).

5. Спосіб за п. 2, який відрізняється тим, що сплав містить від 0,60 до 0,80 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F19 (185-220 МПа).

6. Спосіб за п. 2, який відрізняється тим, що сплав містить від 0,70 до 0,90 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F22 (215-250 МПа).

7. Спосіб за п. 3, який відрізняється тим, що сплав містить від 0,85 до 1,15 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F25 (245-270 МПа).

8. Спосіб за п. 3, який відрізняється тим, що сплав містить від 0,95 до 1,25 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F27 (265-290 МПа).

9. Спосіб за п. 4, який відрізняється тим, що сплав містить від 1,10 до 1,40 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F29 (285-310 МПа).

10. Спосіб за п. 4, який відрізняється тим, що сплав містить від 1,20 до 1,55 мас.% легуючої суміші з магнію і кремнію і має межу міцності при розтягненні в класі F31 (305-330 МПа).

11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що молярне відношення Mg/Si становить щонайменше 0,70.

12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що молярне відношення Mg/Si становить щонайбільше 1,25.

13. Спосіб за будь-яким з пп. 1-12, який відрізняється тим, що кінцева температура старіння становить щонайменше 165°С.

14. Спосіб за будь-яким з пп. 1-13, який відрізняється тим, що кінцева температура старіння становить не більше 205°С.

15. Спосіб за будь-яким з пп. 1-14, який відрізняється тим, що на другій стадії нагрівання швидкість нагрівання становить щонайменше 7°С/годину.

16. Спосіб за будь-яким з пп. 1-15, який відрізняється тим, що на другій стадії нагрівання швидкість нагрівання становить щонайбільше 30°С/годину.

17. Спосіб за будь-яким з пп. 1-16, який відрізняється тим, що в кінці першої стадії нагрівання температура складає від 130 до 160°С.

18. Спосіб за будь-яким з пп. 1-17, який відрізняється тим, що загальний час старіння складає щонайменше 5 годин.

19. Спосіб за будь-яким з пп. 1-18, який відрізняється тим, що загальний час старіння складає щонайбільше 12 годин.

20. Спосіб за будь-яким з пп. 1-19, який відрізняється тим, що під час попереднього нагрівання перед екструзією сплав нагрівають до температури від 510 до 550°С, після чого сплав охолоджують до нормальних температур екструзії.

Додаткова інформація

Назва патенту англійською

A method for processing aluminium alloy

Назва патенту російською

Способ обработки алюминиевого сплава

МПК / Мітки

МПК: C22C 21/02, B21C 23/02, C22F 1/05, C22C 21/06

Мітки: алюмінієвого, обробки, сплаву, спосіб

Код посилання

<a href="https://ua.patents.su/9-71949-sposib-obrobki-alyuminiehvogo-splavu.html" target="_blank" rel="follow" title="База патентів України">Спосіб обробки алюмінієвого сплаву</a>

Подібні патенти
