Співполімери етилену, спосіб їх одержання, плівка з них та суміш з їх вмістом

1. Співполімер етилену й альфа-олефіну, що містить  від 3 до 10 вуглецевих атомів, який має

(а) густину в інтервалі від 0,900 до 0,940,

(б) значення удаваного розподілу Mw/Mn від 2 до 3,4,

(в) значення І21/І2 від 16 до 22,9,

(г) енергію активації течії (Еа) від 28 до 45 кДж/моль,

(д) значення співвідношення Еа (ВМК) /Еа (НМК) > 1,1 і

(е) значення співвідношення g' (ВМК) /g' (НМК) від 0,85 до 0,95,

де

g' означає співвідношення установленої характеристичної в’язкості до характеристичної в’язкості лінійного полімеру, що має таку ж молекулярну масу,

ВМК – високомолекулярні компоненти,

НМК – низькомолекулярні компоненти.

2. Співполімер за п. 1, який має значення удаваного розподілу Mw/Mn в інтервалі від 2 до 3 і значення І21/І2 від 18 до 22,9.

3. Співполімер за п. 2, який має значення удаваного розподілу Mw/Mn в інтервалі від 2,5 до 3, енергію активації течії від 30 до 35 кДж/моль і значення співвідношення Еа (ВМК) /Еа (НМК) > 1,2.

4. Співполімер за будь-яким із попередніх пунктів, вміст титану в якому знаходиться в інтервалі від 0,1 до 2,0 част./млн.

5. Спосіб одержання співполімерів за будь-яким з пп. 1-4, який здійснюють у безперервному режимі та який включає полімеризацію етилену й альфа-олефінів, що містять від 3 до 10 вуглецевих атомів, у присутності каталітичної системи, що включає

(а) металоценовий комплекс загальної формули:

,

у якій:

R' у кожному випадку має значення, які незалежно одне від одного вибирають з атома водню, гідрокарбілу, силілу, гермілу, гало-, ціаногруп і їх комбінацій, причому така група R' містить до 20 неводневих атомів і, необов'язково, дві групи R' (коли R' не означає водневий атом, гало- або ціаногрупу) спільно формують двовалентне їх похідне, зв'язане із суміжними положеннями циклопентадієнільного кільця з утворенням конденсованої циклічної структури;

Χ означає нейтральну - зв'язану дієнову групу з умістом до 30 неводневих атомів, яка з Μ утворює -комплекс;

Υ означає -О-, -S-, -NR*- aбo -PR* -;

Μ означає атом титану або цирконію у формальному стані окислювання + 2;

Ζ* означає SiR*2, CR*2, SiR*2SiR*2, CR*2CR*2, CR* = CR*, CR*2SiR*2 або GeR*2, де:

R* у кожному випадку незалежно одне від одного означає атом водню або представник, вибраний із гідрокарбілу, силілу, галоїдованого алкілу, галоїдованого арилу та їх сполучень, причому така група R* містить до 10 неводневих атомів і, необов'язково, дві групи R* з Z* (коли R* не означає водневий атом) або група R* з Z* і група R* з Υ утворюють кільцеву систему,

(б) активатор і

(в) носій.

6. Спосіб за п. 5, у якому металоценовим комплексом є титановмісний комплекс.

7. Спосіб за п. 5, у якому металоценовим комплексом є (трет-бутиламідо)(тетраметил--циклопентадієніл)диметилсилантитан--1,3-пентадієн.

8. Спосіб за п. 5 або 7, у якому альфа-олефіном є 1-гексен.

9. Спосіб за будь-яким з пп. 5-8, який здійснюють безперервно в газовій фазі.

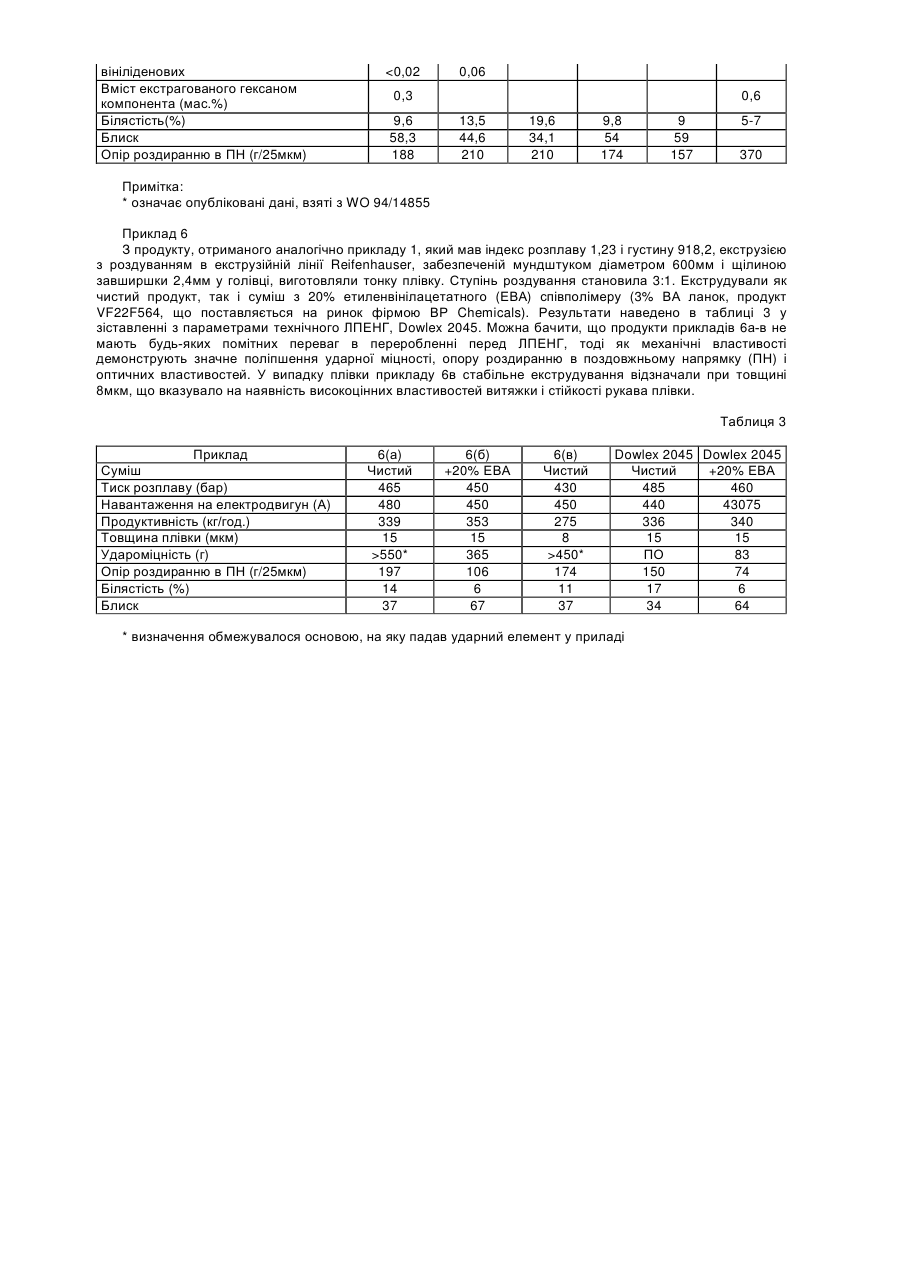

10. Плівка, що виявляє матовість, яку визначають за стандартом ASTM D-1003, в інтервалі від 3 до 20, ударну міцність, яку визначають за стандартом ASTM D-1709, >100 г, вміст екстрагованого гексаном компонента від 0,1 до 1,5 %, причому ця плівка включає співполімер етилену й альфа-олефіну, що містить від 3 до 10 вуглецевих атомів, і має

(а) густину в інтервалі від 0,900 до 0,940,

(б) значення удаваного розподілу Mw/Mn від 2 до 3,4,

(в) значення І21/І2 від 16 до 22,9,

(г) енергію активації течії від 28 до 45 кДж/моль,

(д) значення співвідношення Еа (ВМК) /Еа (НМК) > 1,1 і

(е) значення співвідношення g' (ВМК) /g' (НМК) від 0,85 до 0,95.

11. Плівка за п. 10, у якій співполімер має значення удаваного розподілу Mw/Mn в інтервалі від 2,5 до 3, енергію активації течії від 30 до 35 кДж/моль і значення співвідношення Еа (ВМК) /Еа (НМК) > 1,2.

12. Суміш двох або більшого числа компонентів, придатна для виготовлення плівок та листових матеріалів, яка містить

(а) від приблизно 1 до приблизно 99 мас. % співполімеру за будь-яким з пп. 1-4 і

(б) від приблизно 99 до приблизно 1 мас. % однієї або декількох смол, відмінних від компонента (а).
