Співполімери етилену

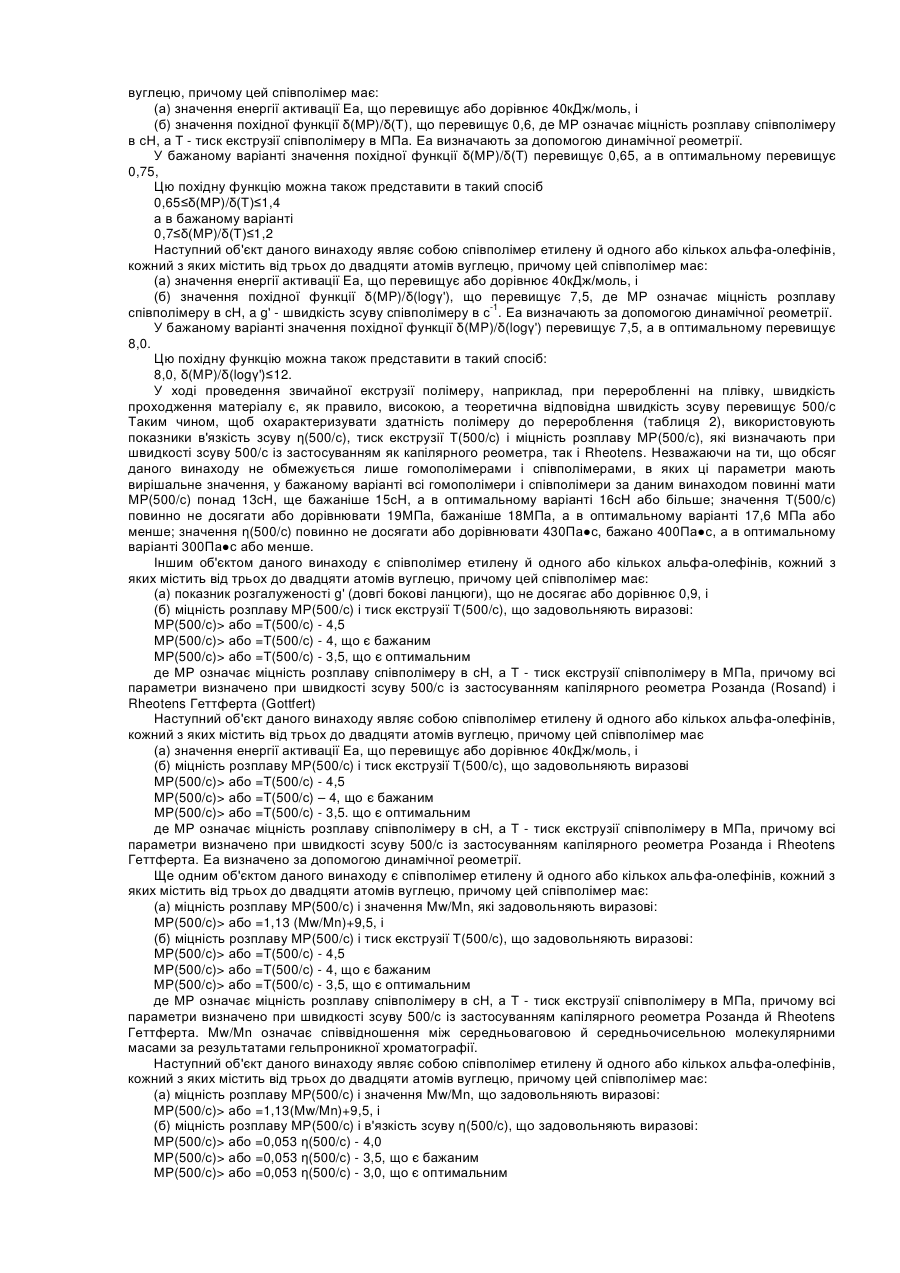

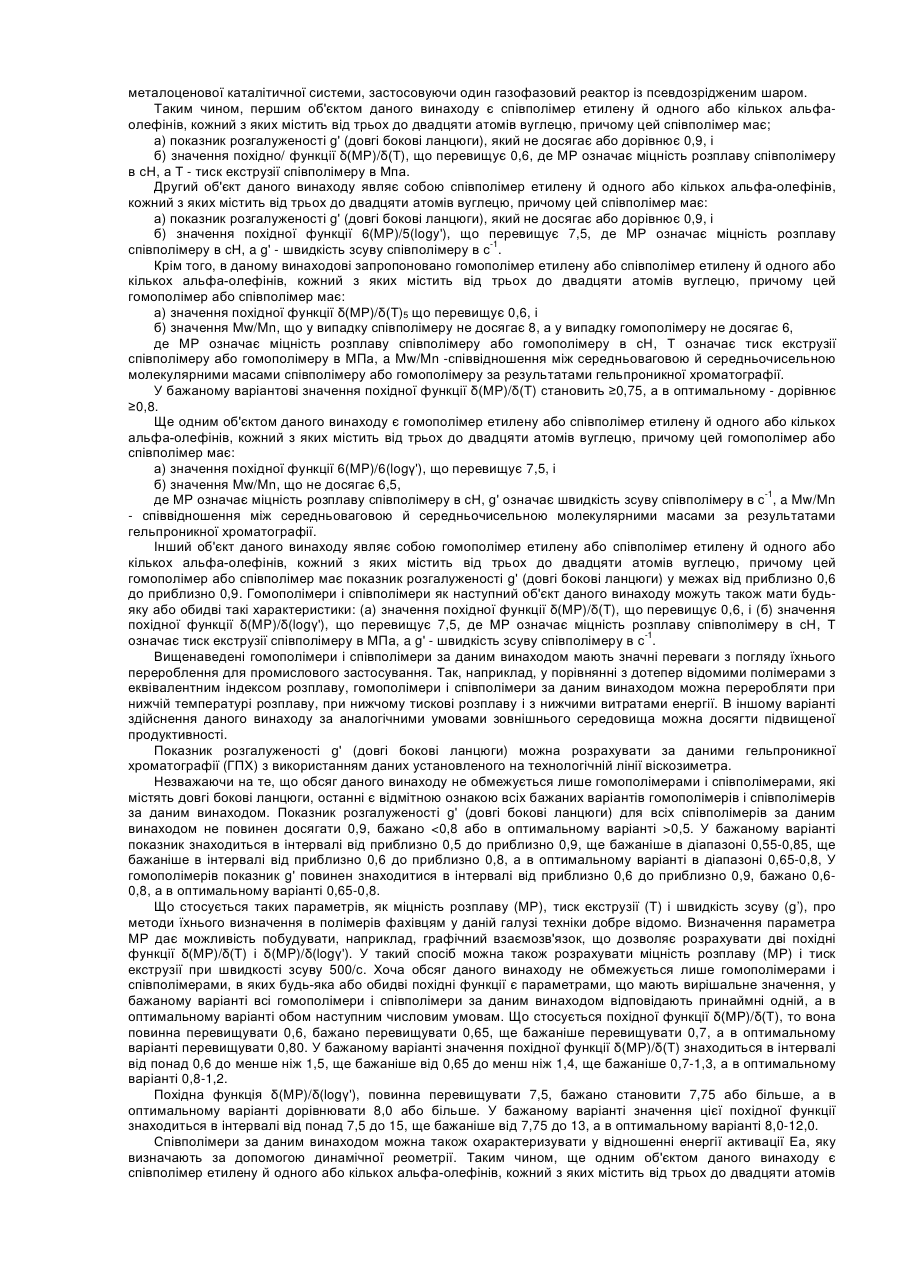

1. Співполімер етилену й одного або кількох альфа-олефінів, що містять від трьох до двадцяти атомів вуглецю, причому цей співполімер має:

а) показник розгалуженості g' (довгі бокові ланцюги), що не досягає або дорівнює 0,9, і

б) значення похідної функції , що перевищує 0,6, де МР означає міцність розплаву співполімеру в сН, а Т - тиск екструзії співполімеру в МПа.

2. Співполімер за п. 1, у якому g' не досягає або дорівнює 0,8.

3. Співполімер за п. 1, у якому g' знаходиться в інтервалі 0,5-0,9.

4. Співполімер за п. 3, у якому g' знаходиться в інтервалі 0,55-0,85.

5. Співполімер за п. 4, у якому g' знаходиться в інтервалі 0,65-0,8.

6. Співполімер за п. 1, у якому  перевищує 0,65.

7. Співполімер за п. 6, у якому  перевищує 0,80.

8. Співполімер за п. 6, у якому  знаходиться в інтервалі від >0,65 до <1,4.

9. Співполімер за п. 6, у якому  знаходиться в інтервалі 0,8-1,2.

10. Співполімер етилену й одного або кількох альфа-олефінів, що містять від трьох до двадцяти атомів вуглецю, причому цей співполімер має:

а) показник розгалуженості g' (довгі бокові ланцюги), що не досягає або дорівнює 0,9, і

б) значення похідної функції , що перевищує 7,5, де МР означає міцність розплаву співполімеру в сН, а  - швидкість зсуву співполімеру в с-1.

11. Співполімер за п. 10, у якому g' не досягає або дорівнює 0,8.

12. Співполімер за п. 10, у якому g' знаходиться в інтервалі 0,5-0,9.

13. Співполімер за п. 12, у якому g' знаходиться в інтервалі 0,55-0,85.

14. Співполімер за п. 13, у якому g' знаходиться в інтервалі 0,65-0,8.

15. Співполімер за п. 10, у якому  перевищує 8,0.

16. Співполімер за п. 10, у якому  знаходиться в інтервалі 8,0-12,0.

17. Співполімер етилену й одного або кількох альфа-олефінів, кожний з яких містить від трьох до двадцяти атомів вуглецю, причому цей співполімер має:

(а) показник розгалуженості g' (довгі бокові ланцюги), що не досягає або дорівнює 0,9, і

(б) значення похідної функції  і енергію активації течії Еа, що задовольняють виразові

,

де Еа визначають за допомогою динамічної реометрії.

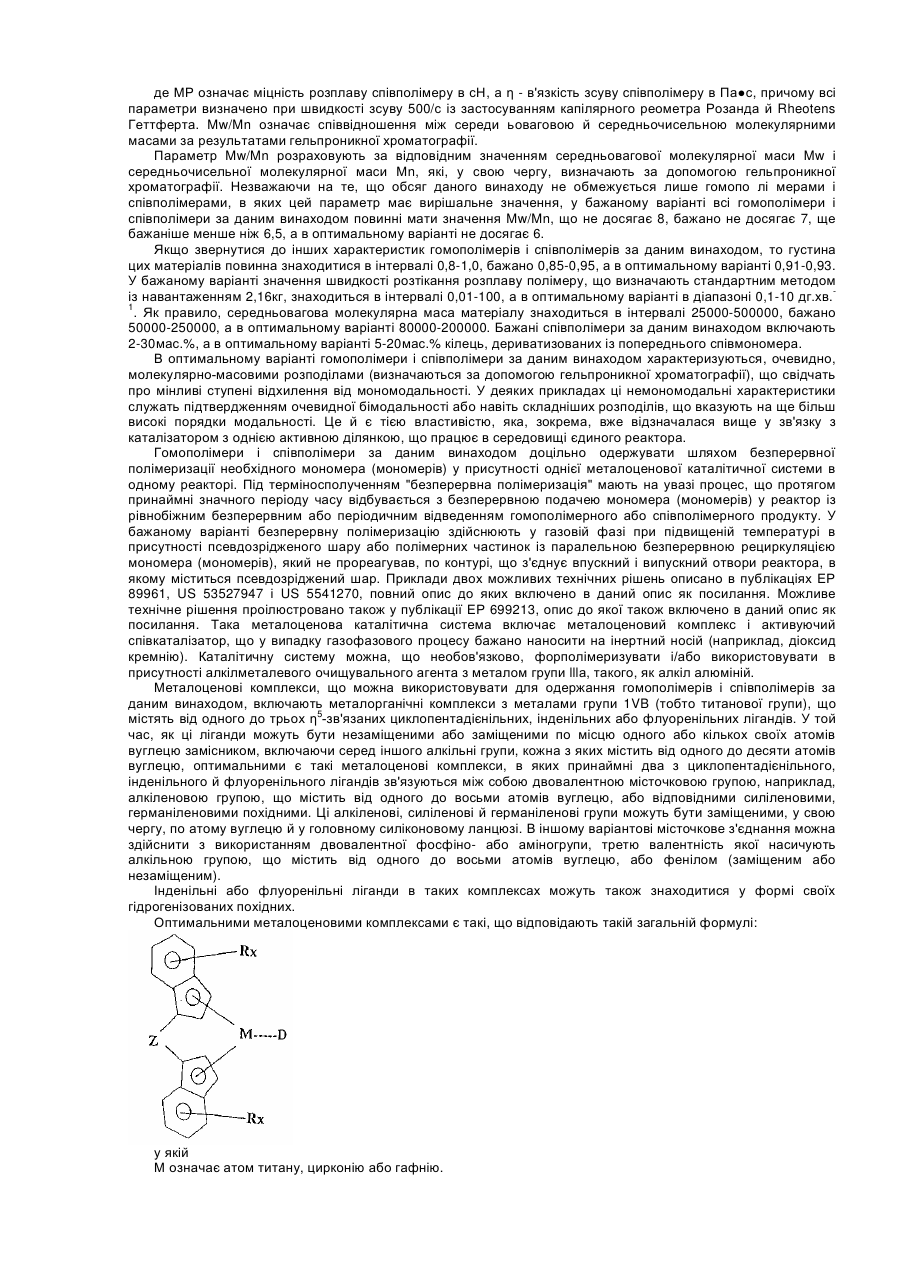

18. Cпівполімер за будь-яким із пп. 1, 10, 17, який можна одержати шляхом безперервної полімеризації етилену разом з одним або кількома альфа-олефінами, кожний з яких містить від трьох до двадцяти атомів вуглецю, у газовій фазі в одному реакторі із псевдозрідженим шаром із полімерних частинок, причому процес полімеризації здійснюють у присутності одного металоценового каталізатора.

19. Cпівполімер за п. 18, який можна одержати шляхом безперервної полімеризації етилену разом з одним або кількома альфа-олефінами, кожний з яких містить від трьох до двадцяти атомів вуглецю, у газовій фазі в реакційній системі, що включає один реактор із псевдозрідженим шаром із полімерних частинок, який устатковано рециркуляційним контуром, що з'єднує впускний і випускний отвори реактора, й пристроєм для безперервного або періодичного відведення співполімеру з реактора в процесі полімеризації, причому останню здійснюють у присутності одного металоценового каталізатора.

20. Cпівполімер за п. 18 або 19, який можна одержати шляхом безперервної полімеризації етилену разом з одним або кількома альфа-олефінами, кожний з яких містить від трьох до двадцяти атомів вуглецю, у газовій фазі в одному реакторі із псевдозрідженим шаром із полімерних частинок, причому процес полімеризації здійснюють у присутності одного металоценового каталізатора, що відповідає такій загальній формулі:

,

у якій

М означає атом титану, цирконію або гафнію,

D означає стабільний спряжений дієн, необов'язково заміщений однією або кількома гідрокарбільними групами, силільними групами, гідрокарбілсилільними групами, силілгідрокарбільними групами або їхніми сумішами, причому D містить 4-40 атомів не водню і з М утворює -комплекс,

Z означає місточкову групу, що являє собою алкіленову групу, яка містить 1-20 атомів вуглецю, або діалкілсилільну або германільну групу, або алкілфосфіновий або аміновий радикал,

R означає атом водню або алкіл, що містить 1-10 атомів вуглецю, а х дорівнює 1-6.

21. Cпівполімер за п. 18 або 19, який можна одержати шляхом безперервної полімеризації етилену разом з одним або кількома альфа-олефінами, кожний з яких містить від трьох до двадцяти атомів вуглецю, у газовій фазі в одному реакторі із псевдозрідженим шаром із полімерних частинок, причому процес полімеризації здійснюють у присутності одного металоценового каталізатора, що відповідає такій загальній формулі:

,

у якій

М означає атом титану, цирконію або гафнію в стані окиснення +2,

D означає стабільний спряжений дієн із ряду, що включає s-тpaнc--4-дифeніл-1,3-бутадієн, s-тpaнc--3-мeтил-l,3-пeнтaдiєн, s-тpaнc--l,4-дибeнзил-l,3-бутадієн, s-транс--2,4-гексадієн, s-тpaнc--l,4-дитoлiл-l,3-бyтaдiєн, s-транс--1,4-біс(триметилсиліл)-1,3-бутадієн, s-циc--l,4-дифeнiл-l,3-бутадієн, s-цис--3-метил-1,3-пентадієн, s-циc--2,4-гeкcaдiєн, s-цис--1,3-пентадієн, s-цис--1,4-дитоліл-1,3-бутадієн і s-цис--1,4-біс(триметилсиліл)-1,3-бутадієн, причому ця s-цис-дієнова група з металом утворює наведений у даній формулі винаходу -комплекс,

Z означає місточкову групу, що являє собою алкіленову групу з вмістом 1-20 атомів вуглецю, або діалкілсилільну або германільну групу, або алкілфосфіновий або аміновий радикал,

R означає атом водню або алкіл, що містить 1-10 атомів вуглецю, а х дорівнює 1-6.

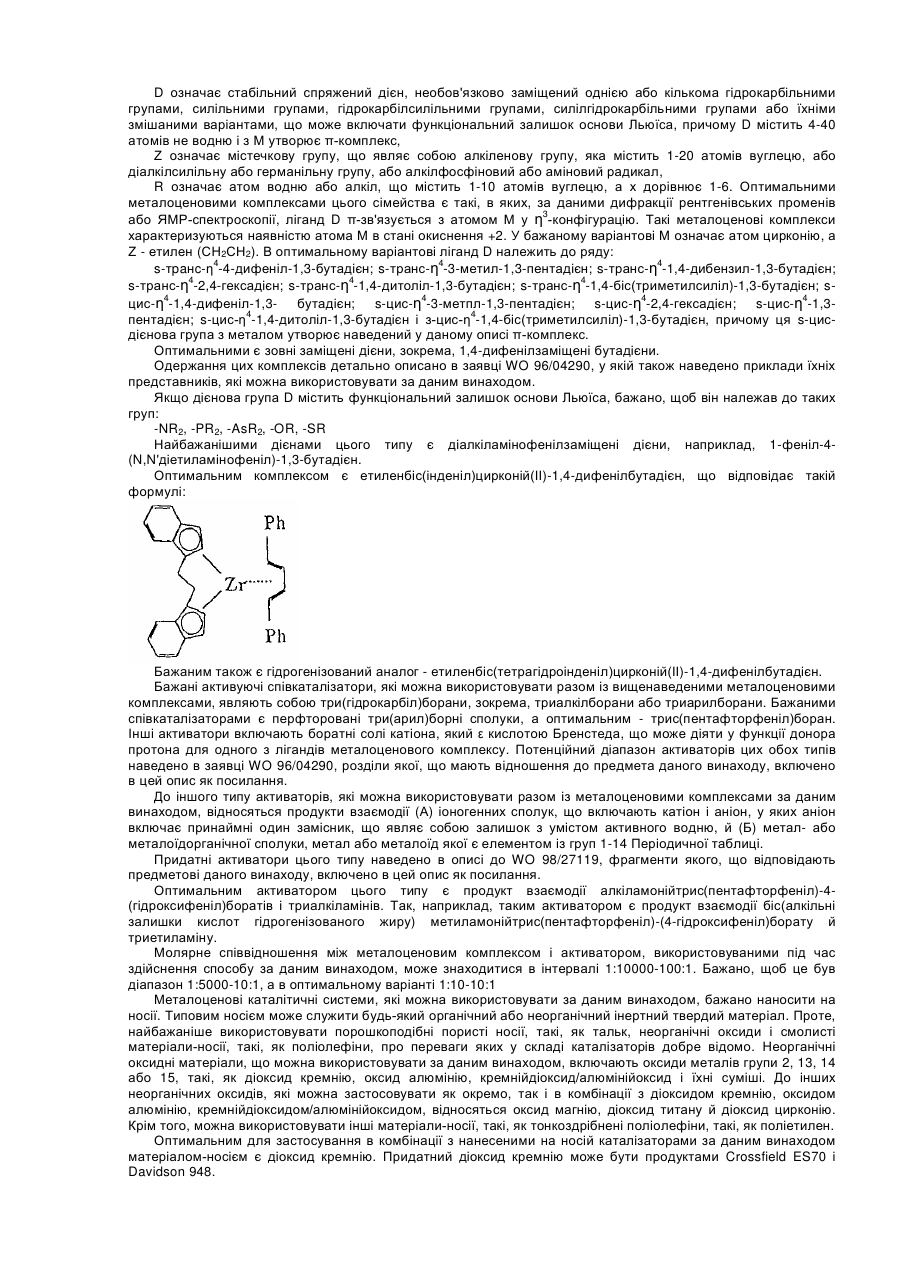

22. Cпівполімер за п. 18 або 19, який можна одержати шляхом безперервної полімеризації етилену з одним або кількома альфа-олефінами, кожний з яких містить від трьох до двадцяти атомів вуглецю, у газовій фазі в одному реакторі із псевдозрідженим шаром із полімерних частинок, причому процес полімеризації здійснюють у присутності одного металоценового каталізатора, що відповідає такій загальній формулі:

.
