Ущільнення або перехідний пристрій для трубного або кабельного вводу

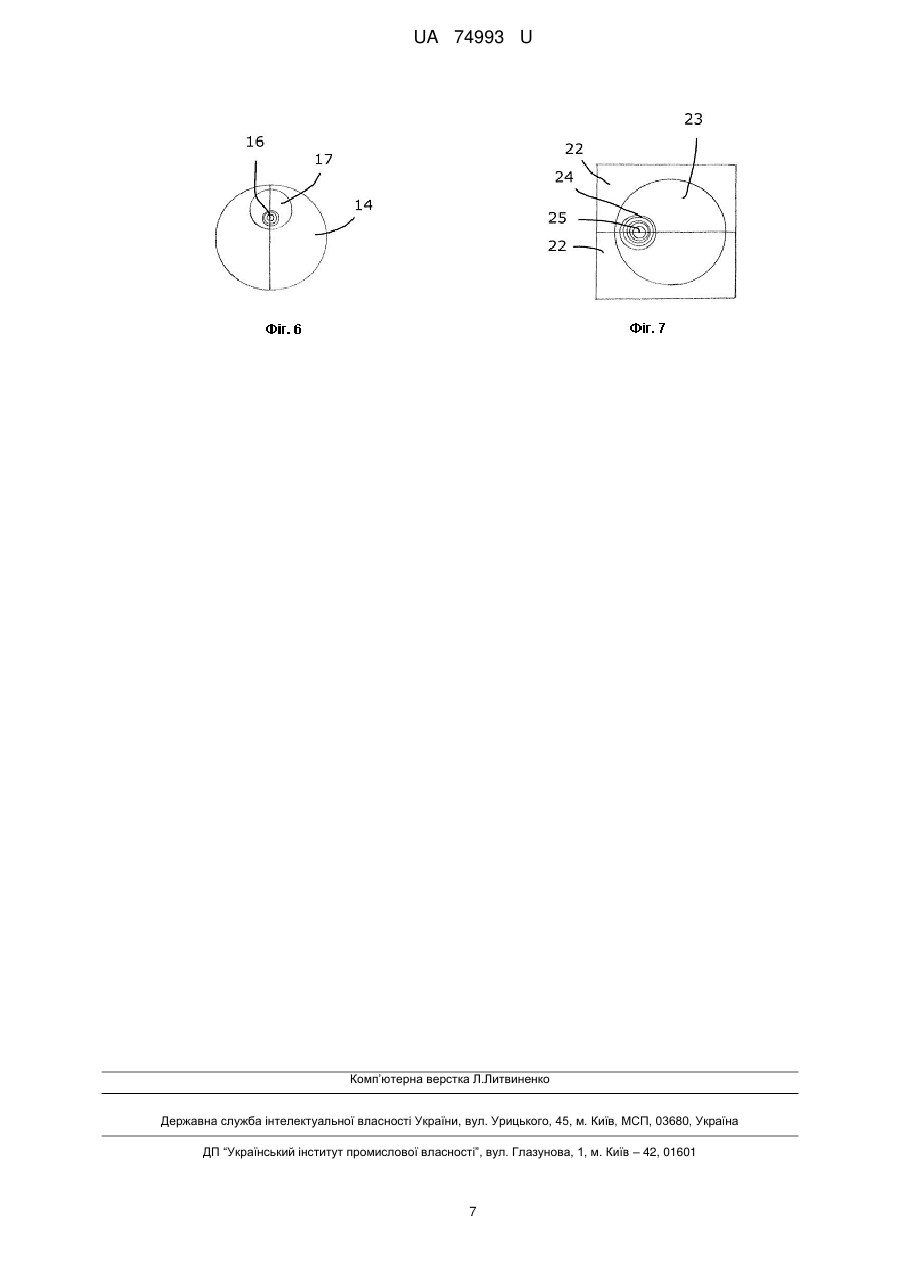

Реферат: Ущільнення або перехідний пристрій для трубного або кабельного вводу містить стисливу частину з отворами, кабель, провід або трубу. UA 74993 U (12) UA 74993 U UA 74993 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ущільнення, вводу або перехідного пристрою для кабелів, труб або проводів. Дана корисна модель, зокрема, належить до стисливих частин ущільнень або перехідних пристроїв, які виконані з можливістю охвату кабелю або труби. З публікації WO 2003/052895 відомі ущільнення, перехідні пристрої кабелів або аналогічні пристосування, всередині яких розміщені модулі для вставки в них кабелів, проводів або труб. Зазначені модулі виготовлені з еластичного матеріалу, наприклад з гуми або пластмаси, і, таким чином, є стисливими. Усередині зазначеної рами зазвичай в кілька рядів розміщені модулі разом зі стискаючим пристроєм якого-небудь типу. Стискаючий пристрій розміщений між зазначеною рамою й зазначеними модулями так, що коли зазначений стискаючий пристрій є розширеним, зазначені стисливі модулі виявляються стислими навколо зазначених кабелів, проводів або труб. У даному описі головним чином використаний термін «кабель», однак його слід витлумачувати в більш широкому сенсі, і для фахівця в даній області техніки очевидно, що під цим терміном слід припускати також труби або проводи. Найбільш близькими аналогами корисної моделі, що заявляється, є ущільнення, кабельні перехідні пристрої, трубні прохідні втулки та інші пристосування інших типів WO 2003/025446. Вони мають по суті циліндричну форму й повинні бути розміщені в гільзі в стіні або в отворі в стіні. Зазначене ущільнення, з метою його належного функціонування, повинне бути щільно вставленим у зазначену гільзу або отвір у стіні, і зазначене ущільнення повинне бути виконане з можливістю його припасування до фактичного монтажного розміру. Зазначений монтажний розмір визначений за допомогою внутрішнього діаметра зазначеної гільзи або зазначеного отвору. Зазначене ущільнення містить циліндричну стисливу частину, яка стиснута в осьовому напрямку регуляторами на протилежних кінцях зазначеної стисливої частини. За допомогою осьового стиску зазначена стислива частина виявляється радіально розширеною як усередину, так і зовні. Крім того, зазначені вставлені труби або кабелі можуть мати різні зовнішні діаметри, внаслідок чого зазначений модуль повинен бути виконаний з можливістю його припасування до кабелів або труб, що мають різні зовнішні діаметри. Ущільнення або перехідні пристрої обох вищезгаданих типів використовують для герметизації в різних середовищах, таких як шафи, технічні кабіни, сполучні коробки й промислові установки. Їх використовують у багатьох галузях промисловості, таких як автомобілебудування, зв'язок, виробіток і розподіл електроенергії, морський і шельфовий промисел. Зазначені ущільнення або перехідні пристрої виконані для герметизації від текучих середовищ, газу, вогню, гризунів, термітів, пилу, вологості й т.п., і виконані з можливістю вставки в них кабелів або проводів для електрики, зв'язку, комп'ютерів і т.п., труб для різних газів або рідин, таких як вода, стиснене повітря, гідравлічна рідина й природний газ, або тросів для втримання вантажу. Частини, у які вставлений одинарний кабель і т.п. обох вищеописаних типів, зазвичай містять у своїй внутрішній частині кілька відшаровуваних шарів або аркушів. Зазначені шари або аркуші відшаровують по одному доти, поки внутрішній діаметр зазначеної частини не виявиться підігнаним до зовнішнього діаметра кабелю, вставленого в зазначену частину. Зазначені аркуші склеєно один з одним достатньо добре для того, щоб залишатися з'єднаними один з одним, і одночасно вони достатньо нещільно прилягають один до одного, щоб зазначені аркуші можна було відокремити від загального стосу як по одному, так і по кілька аркушів відразу. У деяких варіантах реалізації зазначені відшаровувані частини містять шари або аркуші у своїй зовнішній частині, що уможливлює припасування зовнішніх розмірів, наприклад круглого ущільнення до певного отвору або гільзи. Для фахівця в даній області техніки очевидно, що точна конфігурація й форма різних частин, у тому числі зазначених шарів, може варіюватися без відступу від суті даної корисної моделі. Наприклад зазначений стос шарів може мати іншу поперечну форму, відмінну від круглої. Зазвичай кабелі й т.п. проштовхують для їхнього проходження через середину або центр стисливої частини ущільнення або перехідного пристрою. Однак у багатьох монтажних системах зазначені кабелі виявляються зміщеними від середини зазначеної стисливої частини через відсутність вільного простору для кабелю перед рамою й за рамою, і т.д.. Залежно від типу використовуваного кабелю і його розмірів, проштовхування кабелю, проводу або труби через зазначену середину може передавати відносно великий силовий вплив на модуль, кабель, ввід й/або трубу. Такий вплив може послабляти ефект герметизації зазначеного ущільнення або перехідного пристрою. Крім того, при проштовхуванні кабелів і т.п. через зазначений центр зазначених стисливих частин, наприклад, модулів або ущільнень, зростає ризик розриву. 1 UA 74993 U 5 10 15 20 25 30 35 40 45 50 55 60 З урахуванням вищевикладеного зазначені ущільнення або перехідні пристрої оснащені засобами для вставки в них кабелів або труб, які розташовані зі зсувом щодо модуля або ущільнення для вставки в них одного із зазначених кабелів або труб. Таким чином, у багатьох випадках існує необхідність припасування зазначеного ущільнення або перехідного пристрою до точного положення кабелю, що вставляється, або труби. Із цією метою, відповідно до одного аспекту даної корисної моделі, отвір стисливої частини зазначеного ущільнення або перехідного пристрою розміщений в зазначеній стисливій частині ексцентрично. Відповідно до даної корисної моделі, ущільнення розміщають навколо вже наявних, встановлених раніше труб і/або кабелів. У нижченаведеному докладному описі переважних варіантів реалізації викладені інші задачі й переваги даної корисної моделі, які стануть очевидними для фахівця в даній області техніки після прочитання їм зазначеного докладного опису. Далі дана корисна модель описана більш докладно з посиланнями на супровідні креслення, де: на Фіг. 1 показаний вид зверху рами, відомої з рівня техніки; На Фіг. 2 показаний перспективний вид модуля відповідно до одного варіанту реалізації даної корисної моделі; На Фіг. 3 показаний вид збоку модуля згідно з Фіг. 2; На Фіг. 4 показаний перспективний вид циліндричного ущільнення або перехідного пристрою для кабелю або труби; На Фіг. 5 показаний вид з торця модифікованого ущільнення або перехідного пристрою, відповідного ущільненню або перехідному пристрою згідно Фіг. 4; На Фіг. 6 показаний вид з торця частин ущільнення згідно Фіг. 5 у меншому масштабі, і На Фіг. 7 показаний вид з торця модуля відповідно до ще одного варіанта реалізації даної корисної моделі. На Фіг. 1 показані ущільнення або перехідні пристрої розповсюдженого типу для кабелів і/або труб. Показана зовнішня рама 1, вставлена в стіну або перегородку будь-якого типу. Усередині рами 1 розташовані модулі 2, кожний з яких виконаний з можливістю вставки в нього одного кабелю або труби. Крім того, всередину рами 1 вставлений стискаючий пристрій 3. Модулі 2 відділені один від одного за допомогою стикових накладок 4, виконаних для безпечного розміщення модулів 2 всередині рами 1. Модулі 2 є стисливими частинами зазначеного ущільнення або перехідного пристрою. У показаному прикладі зазначені модулі містять кілька відшаровуваних аркушів 5, при цьому відповідну кількість аркушів 5 відшаровують з метою припасування внутрішнього діаметра модуля 2 до зовнішнього діаметра зазначеного кабелю, що вставляється, або труби. Кожний модуль 2 зазвичай містить центральну заглушку 6, яку видаляють після вставки зазначеного кабелю або труби. Таким чином, перед вставкою в модуль 2 кабелю або труби спочатку видаляють заглушку 6, а потім відшаровують відповідну кількість аркушів 5. Після розміщення в кожному модулі 2 всіх труб і/або кабелів активують стискаючий пристрій 3. Функція стискаючого пристрою 3 полягає в його розширенні всередині рами 1. По мірі розширення зазначеного стискаючого пристрою виявляються стислими модулі 2, які виготовлені з такого стисливого матеріалу, як гума. Модулі 2 виявляються стислими в одному напрямку й розширеними в інших напрямках, завдяки чому модулі 2 виявляються притиснутими до рами 1. Альтернативна система, що містить раму, описана в одночасно поданій заявці, озаглавленій «Система герметизації», поданій заявником даної заявки. Ця заявка включена в даний документ за посиланням. На Фіг. 2 і 3 показаний модуль 19, що містить ексцентрично розміщений отвір 20, виконаний з можливістю вставки в нього кабелю або труби. Іншими словами, отвір 20 розміщено в модулі 19 зі зсувом від центра. Модуль 19 містить першу частину 7 модуля й другу частину 8 модуля, причому частини 7, 8 модуля мають різні розміри. У показаному варіанті реалізації верхня перша частина 7 модуля має більшу висоту, ніж нижня друга частина 8 модуля, внаслідок чого лінія 21 розділу між частинами 7, 8 модуля не перебуває в середині модуля 19. Коли зазначені дві частини 7, 8 модуля зведені разом, формується отвір 20, всередині якого розміщений стос відшаровуваних аркушів 5. У показаному варіанті реалізації отвір 20 модуля 19 не розміщений в центрі лінії 21 розділу між частинами 7, 8 модуля. Для фахівця в даній області техніки очевидно, що за допомогою використання деякої кількості модулів 19 з лініями 21 розділу між частинами 7, 8 модуля, розміщеними на різних висотах, і за допомогою розміщення отвору 20 модуля 19 в іншім положенні уздовж лінії 21 розділу між частинами 7, 8 модуля, кабелі або труби, зміщені щодо центра відповідного модуля 19, можуть бути вставлені з мінімальним навантаженням на різних частинах. Крім того, для регулювання положення отворів кожного модуля 19 можлива 2 UA 74993 U 5 10 15 20 25 30 35 40 45 50 55 60 наявність шарів, що відшаровуються (не показане) зовні модуля 19. Потім зазначені шари відшаровують з однієї або декількох сторін залежно від планованого розташування отвору. Згідно з Фіг. 2 і 3, модуль 19 виконаний з можливістю його використання в рамі 1, як описано у зв'язку з Фіг. 1. Для фахівця в даній області техніки очевидно, що принаймні один модуль, розміщений усередині зазначеної рами, може бути модулем, який містять ексцентрично розміщений отвір, що показане як приклад на Фіг. 2 і 3. Інші варіанти реалізації зазначених модулів описані в одночасно поданих заявках, озаглавлених «Трубний або кабельний ввід, що містить частину, яка вказує на стиск», «Модуль введення труби або кабелю, який містить пази на протилежних сторонах», «Блоки вводів труб або кабелів», «Модулі вводів труби або кабелю, що мають змінювану геометрію», «Ввід труби або кабелю, що містить блокові модулі», «Ввід труби або кабелю, що містить проникаючі модулі», «Ввід труби або кабелю, що містить модулі з функцією визначення розмірів», поданих заявником даної заявки. В одному варіанті реалізації зазначені модулі відділені від стосу модульних половин, склеєних разом, як описано в одночасно поданій заявці, озаглавленій «Модулі трубного або кабельного вводу, склеєні разом», поданій заявником даної заявки. Ці заявки включені в даний документ за посиланням. Передбачені різні модулі 19 для вставки в них кабелю або труби зі зсувом від середини модуля 19. Зазначені модулі мають лінії 21 розділу між першою й другою частинами 7, 8 модуля розміщеними на різних висотах. Крім того, отвори 20 для вставки в них зазначених кабелів або труб виконані з можливістю їхнього розміщення в різних положеннях уздовж лінії 21 розділу. Якщо при використанні кабель або труба виявляється зміщеним щодо модуля 19, виконаного для розміщення в ньому зазначеного кабелю або труби, то вибирають модуль 19, що містить відповідні положення лінії 21 розділу й отвору 20 уздовж лінії 21 розділу. Для фахівця в даній області техніки очевидно, що якщо модуль 19, який містить ексцентрично розміщений отвір 20, повернути на 90° у будь-якому напрямку або на 180°, то він може бути використаний для кабелів або труб, розміщених на чотирьох різних ділянках поперечного перерізу з огляду на модуль 19. Таким чином, положення отвору 20, виконаного для вставки в нього кабелю або труби, є регульованим. На Фіг. 4 як загальний приклад показане циліндричне ущільнення або перехідний пристрій. Воно містить стисливу частину 9 і регулятори на обох кінцях. Стислива частина 9 є стисливою частиною зазначеного ущільнення або перехідного пристрою. На Фіг. 4 видний тільки передній регулятор 10. Між зазначеними регуляторами й через стисливу частину 9 проходять кілька гвинтів 11. Зазначені регулятори виконані з можливістю переміщення у напрямі один до одного за допомогою гвинтів 11 і стиску стисливої частини 9 в осьовому напрямку, за допомогою чого стислива частина 9 виявляється розширеною в радіальному напрямку як усередину, так і зовні. Радіальне розширення стисливої частини 9 здійснює внутрішньо спрямований тиск на кабель або трубу й зовні спрямований тиск на отвір або гільзу, здійснений для вставки в нього зазначеного циліндричного ущільнення або перехідного пристрою. В ущільненні згідно з Фіг. 4 на внутрішньому діаметрі зазначеного ущільнення розміщені відшаровувані аркуші 12. Відповідну кількість відшаровуваних аркушів 12 відшаровують з метою припасування зазначеного ущільнення або перехідного пристрою до встановлюваного в нього кабелю або труби. На Фіг. 5 і 6 показане циліндричне ущільнення або перехідний пристрій, що містить регулятор 13 з ексцентрично розміщеним отвором. Слід зазначити, що Фіг. 6 виконана у меншому масштабі в порівнянні з Фіг. 5. Аналогічно вищеописаному з огляду на Фіг. 4, стислива частина розміщена між регулятором 13 та іншим регулятором на іншому кінці зазначеної стисливої частини. Зазначена стислива частина виконана з можливістю стиску зовнішньої стисливої частини 14, у яку вставлена внутрішня стислива частина 17. Внутрішня стислива частина 17 виконана з можливістю її вставки всередину отвору зовнішньої стисливої частини 14 та її розміщення ексцентрично всередині зовнішньої стисливої частини 14. Відповідно до інших варіантів реалізації (не показане) зазначена внутрішня стислива частина виконана з можливістю її розміщення в центрі зазначеної зовнішньої стисливої частини. Регулятор 13 містить отвори 15, виконані з можливістю вставки в них засобів стиску, наприклад, гвинтів, способом, що аналогічний способу, описаному з огляду на Фіг. 4. Зовнішня стислива частина 14 стиснута в осьовому напрямку, так що зазначені регулятори зведені близько один до одного за допомогою зазначених засобів стиску. Внутрішня стислива частина 17 містить наскрізний отвір 16, розміщений ексцентрично в зовнішній стисливій частині 14. Відшаровувані аркуші 18 виконані з можливістю їхнього розміщення на внутрішній стороні наскрізного отвору 16 внутрішньої стисливої частини 17. За допомогою повороту зовнішньої стисливої частини 14, а також за допомогою повороту внутрішньої стисливої частини 17 щодо зовнішньої стисливої частини 14, наскрізний отвір 16 внутрішньої стисливої частини 17 може бути розташований в 3 UA 74993 U 5 10 15 20 25 30 35 40 45 50 55 60 будь-якому бажаному положенні всередині зовнішньої периферії зовнішньої стисливої частини 14, крім прилеглої до зовнішньої окружності зовнішньої стисливої частини 14. Таким чином, положення отвору 16, виконаного для вставки в нього кабелю або труби, є регульованим. Регулятор 13 містить отвір, виконаний з можливістю його розміщення у стик із внутрішньою стисливою частиною 17. Таким чином, регулятор 13 виявляється поверненим разом із зовнішньою стисливою частиною 14, коли зазначену зовнішню стисливу частину 14 повертають. Відповідно до інших варіантів реалізації (не показане) регулятор 13 і зовнішня стислива частина 14 можуть містити щонайменше один наскрізний отвір, виконаний з можливістю вставки в нього кабелю або труби. Крім того, такі отвори зазвичай містять відшаровувані аркуші, розміщені в отворі зовнішньої стисливої частини 14. Як описано вище, регулятор 13 і зовнішня стислива частина 14 завжди мають одне й те ж саме взаємне положення. Зазначене циліндричне ущільнення виконане з можливістю його використання для припасування при герметизації існуючих кабелів або труб. Внутрішню й/або зовнішню стисливі частини 14, 17 повертають для установки отвору 16 внутрішньої стисливої частини 17 у положення, відповідне до вставки в нього кабелю або труби. Зазначене ущільнення виконане з можливістю його відносно легкого розміщення навколо кабелю або труби, оскільки кожна частина зазначеного ущільнення виготовлена з двох окремих частин, зібраних разом для формування зазначеної частини. У процесі використання внутрішній діаметр отвору внутрішньої стисливої частини 17 виявляється підігнаним до зовнішнього діаметра кабелю або труби, що вставляється всередину зазначеного ущільнення. Зазвичай внутрішній діаметр отвору внутрішньої стисливої частини 17 підганяють за допомогою відшаровування відповідної кількості відшаровуваних аркушів. На Фіг. 7 показаний ще один варіант реалізації модуля, виконаного з можливістю його вставки всередину рами. Зазначений модуль містить дві зовнішні частини 22 модуля з виїмками, що формують отвір для внутрішньої стисливої частини 23, коли частини 22 модуля виявляються зведеними разом. Крім того, внутрішня стислива частина 23 сформована з двох половин і виконана з можливістю формування внутрішнього отвору 25, коли зазначені половини зведені разом. Внутрішній отвір 25 стисливої частини 23 виконаний з можливістю вставки в нього кабелю, проводу або труби й містить кілька відшаровуваних аркушів 24. Отвір 25 виконаний з можливістю вставки в нього кабелю, проводу або труби, розміщений ексцентрично (зі зсувом від центра) на лінії розділу між зазначеними двома частинами, що формують внутрішню стисливу частину 23. Положення отвору 25 є регульованим за допомогою повороту внутрішньої стисливої частини 23 щодо частин 22 модуля. У процесі використання відповідна кількість аркушів 24 відшаровують із метою припасування внутрішнього діаметра отвору 25 до зовнішнього діаметра зазначеного кабелю, що вставляється, проводу або труби. Потім внутрішню стисливу частину 23 повертають із метою регулювання положення зазначеного отвору щодо положення кабелю, проводу або труби. Зазвичай зазначений модуль поміщають у раму, зразок якої показаний на Фіг. 1. Модуль згідно з Фіг. 7 (не показане) виконаний з можливістю наявності щонайменше одного додаткового отвору для вставки в нього кабелів або труб, розміщених на лінії розділу. Зазначена лінія розділу між частинами 22 модуля згідно Фіг. 7 показана посередині, однак для фахівця в даній області техніки очевидно, що можливо розмістити зазначену лінію розділу зі зсувом від центру. Таким чином, зазначена лінія розділу виконана з можливістю її розміщення, наприклад як показано на Фіг. 2 і 3. Якщо зазначена лінія розділу розміщена зі зсувом від центру, то положення внутрішньої стисливої частини 23 виявляється регульованим за допомогою повороту зазначеного модуля на 90° у будь-якому напрямку або на 180°. Зазначені аркуші виконані з можливістю їхнього розташування багатьма різними способами й з можливістю наявності в них різних характеристик, як описано в одночасно поданих заявках, озаглавлених «Трубний або кабельний ввід, що містить взаємоз'єднані шари», «Трубний або кабельний ввід, що містить шари різної товщини», «З'єднання шарів трубного або кабельного вводу», «Ідентифікація шарів трубного або кабельного вводу» і «Трубний або кабельний ввід, що містить шари змінюваної геометрії», що подані заявником даної заявки. Ці заявки включені в даний документ за посиланням. В інших варіантах реалізації зазначене ущільнення, ввід або перехідний пристрій оснащене засобами для змазування, як показано в одночасно поданій заявці, озаглавленій «Змазування трубного або кабельного вводу», що подана заявником даної заявки. Ця заявка включена в даний документ за посиланням. Крім того, відповідно до даної корисної моделі зазначене ущільнення, ввід або перехідний пристрій виконаний з можливістю вмісту засобів, що мають отвори, напрям яких може бути змінений з метою вставки в них кабелів, труб або проводів, нахилених щодо зазначеного 4 UA 74993 U 5 ущільнення, вводу або перехідного пристрою. Гнучкість, що відноситься до нахилених кабелів, труб або проводів, досяжна тому, що внутрішня частина, що вміщає зазначені кабелі, труби або проводи, є такою, що вставляється з можливістю повороту всередину зовнішньої закріпленої частини. Така конфігурація описана в міжнародній заявці на патент PCT/SE2008/050940, поданій заявником. В інших варіантах реалізації зазначені модулі й/або зазначена рама оснащені засобами для забезпечення поліпшених характеристик щодо електромагнітної сумісності (ЕМС). В інших варіантах реалізації зазначені модулі й/або зазначена рама містять матеріал, що не розтріскується при нагріванні, для підвищення вогнестійкості. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 1. Ущільнення або перехідний пристрій для трубного або кабельного вводу, що містить щонайменше одну стисливу частину (9, 14, 17, 19, 23), кожна з яких містить щонайменше один отвір (16, 20, 25), у який вставлений кабель, провід або труба, який відрізняється тим, що положення отвору (16, 20, 25), у який вставлений кабель, провід або труба, є регульованим. 2. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 1, у внутрішній частині кожного отвору (16, 20, 25), у який вставлений кабель, провід або труба, розміщені відшаровувані аркуші (5, 18, 24). 3. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 1 або 2, у якому кожний отвір (16, 20, 25) розташований на стисливій частині (9, 14, 17, 19, 23) ексцентрично (зі зсувом від центра). 4. Ущільнення або перехідний пристрій для трубного або кабельного вводу за пп. 1-3, у якому зазначена щонайменше одна стислива частина представляє собою модуль (19), кожний з яких утворений з першої частини й з другої частини (7, 8), причому одна половина кожного отвору (20) сформована в кожній частині (7, 8) модуля таким чином, що отвір (20) сформований на лінії (21) розділу між частинами (7, 8) модуля, коли вони зведені разом для утворення модуля (19). 5. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 4, у якому всередину двох частин (22) модуля вставлена циліндрична внутрішня стислива частина (23), що утворює зазначений щонайменше один отвір (25), який містить відшаровувані аркуші (24) і в який вставлений кабель, провід або труба, причому кожний отвір (25) розташований ексцентрично (зі зсувом від центра) на лінії розділу між двома частинами, що утворюють зазначену внутрішню стисливу частину (23). 6. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 4 або 5, у якому частини (7, 8) модуля мають різні висоти, так що лінія (21) розділу розташована в модулі (19) зі зсувом від центра. 7. Ущільнення або перехідний пристрій для трубного або кабельного вводу за пп. 4-6, у якому щонайменше один модуль (19) вставлений у раму (1), в яку вставлені стискаючий пристрій (3) і стикові накладки (4). 8. Ущільнення або перехідний пристрій для трубного або кабельного вводу за пп. 1-3, що містить внутрішню стисливу частину (17), у якій кожний отвір (16), в який вставлений кабель, провід або труба, розміщений ексцентрично. 9. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 8, у якому внутрішня стислива частина (17) розміщена в зовнішній стисливій частині (14) з можливістю повороту щодо неї в отворі зовнішньої стисливої частини (14). 10. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 9, у якому внутрішня стислива частина (17) розміщена в зовнішній стисливій частині (14) ексцентрично. 11. Ущільнення або перехідний пристрій для трубного або кабельного вводу за п. 10, у якому на кожному кінці зовнішньої стисливої частини (14) розташовані регулятори (13), що містять отвори (15), виконані з можливістю вставки в них стискаючих засобів для стиску зовнішньої стисливої частини (14) в осьовому напрямку, і отвір, виконаний з можливістю його розміщення спереду внутрішньої стисливої частини (17). 12. Ущільнення або перехідний пристрій для трубного або кабельного вводу за пп. 8-11, усі частини якого виконані двохчастковими із забезпеченням можливості їхнього розміщення навколо наявного кабелю або труби. 5 UA 74993 U 6 UA 74993 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
