Люк для кабельного колодязя

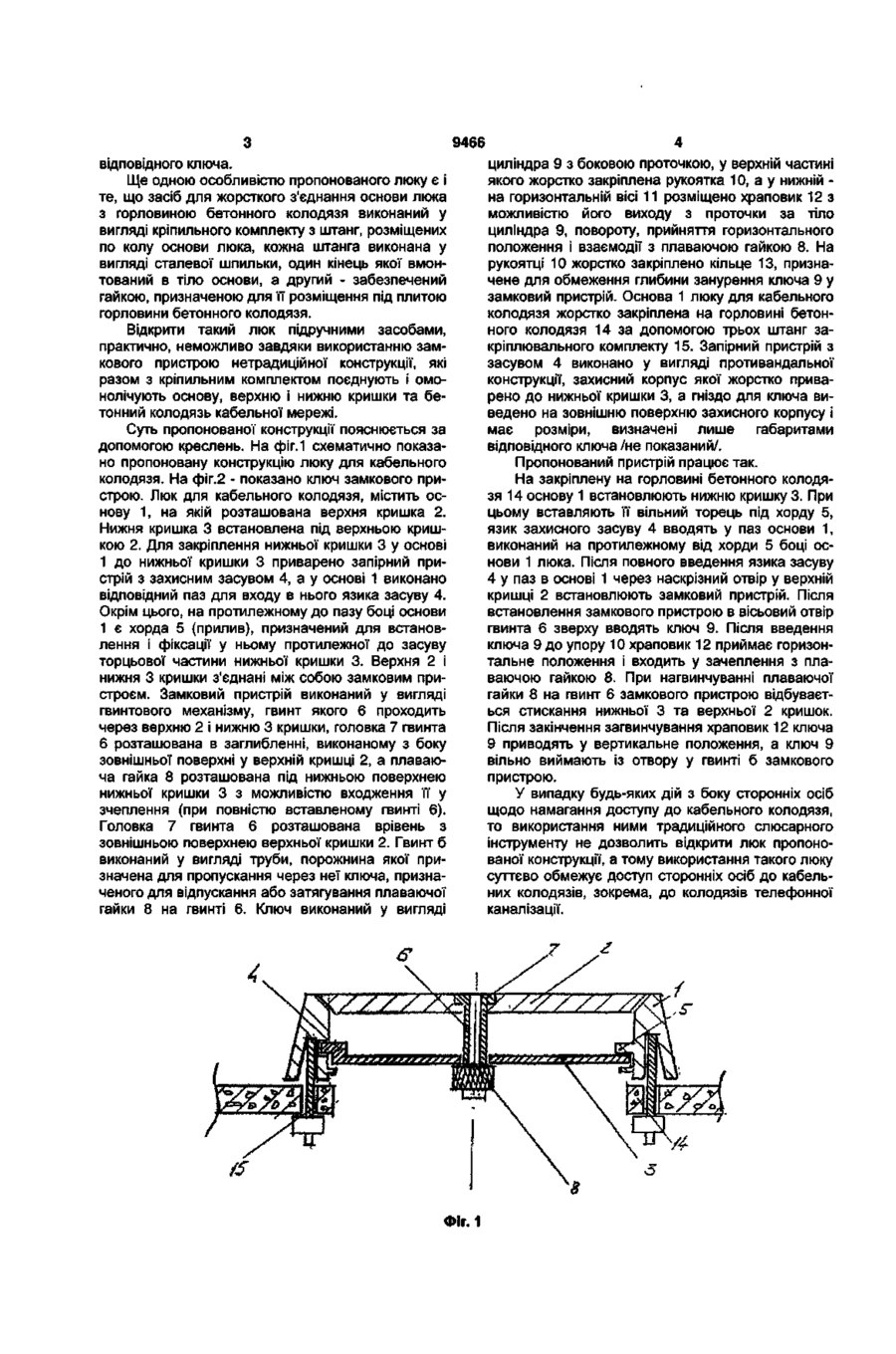

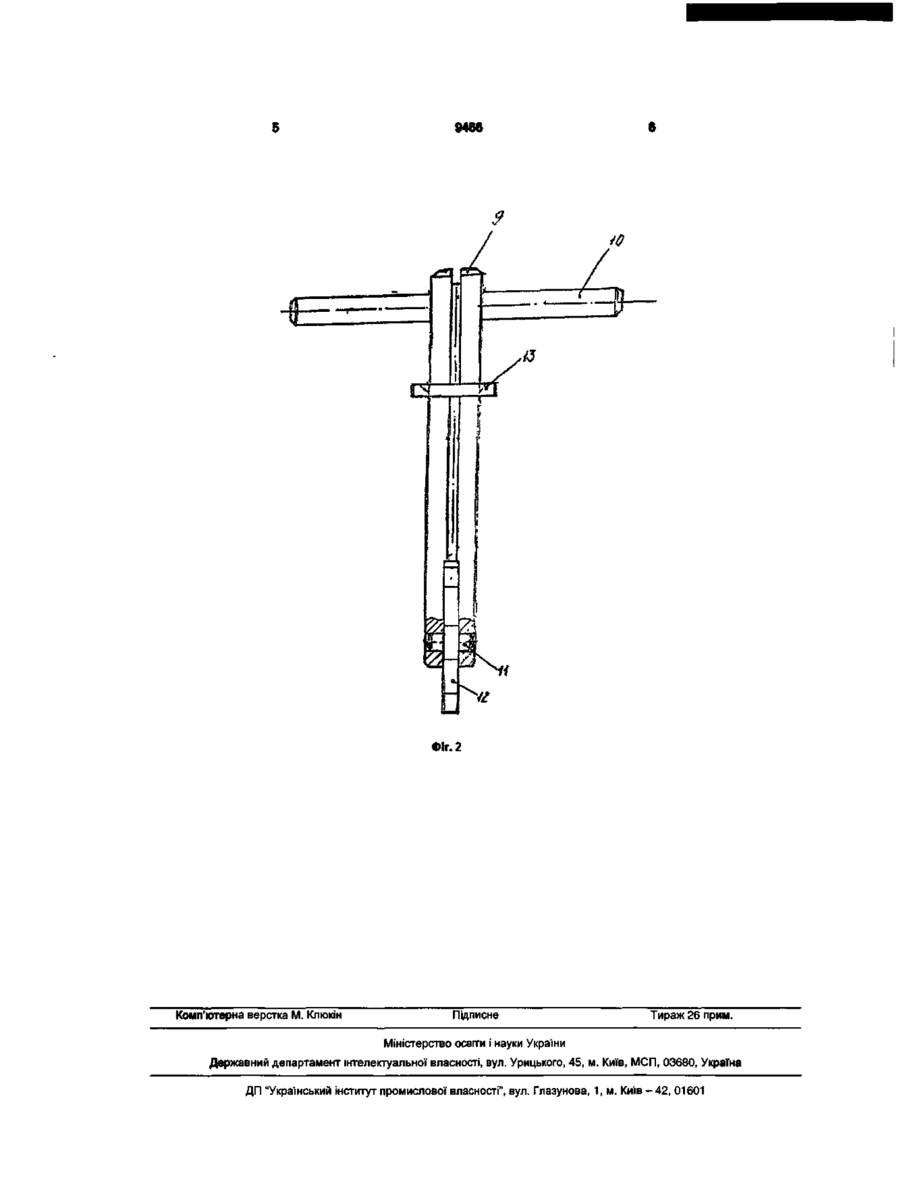

1. Люк для кабельного колодязя, що містить основу, призначену для встановлення на горловині кабельного колодязя, на основі розташовані верхня та нижня кришки, а нижня кришка забезпечена запірним пристроєм, який відрізняється тим, що основа люка забезпечена засобом для її жорсткого з'єднання з горловиною бетонного колодязя, нижня кришка встановлена з можливістю жорсткої фіксації її положення у основі, а верхня і нижня кришки з'єднані між собою замковим пристроєм. 2 Люк для кабельного колодязя за п. 1, який в і д р і з н я є т ь с я тим, що замковий пристрій викона ний у вигляді гвинтового механізму, гвинт якого має осьовий наскрізний отвір, гвинт проходить через верхню і нижню кришки, головка гвинта розташована в заглибленні, виконаному з зовнішнього боку у верхній кришці, а плаваюча гайка гвинтового механізму розміщена під нижньою площиною нижньої кришки з можливістю входження її у зчеплення з нижньою частиною гвинта замкового пристрою під дією ВІДПОВІДНОГО ключа. 3. Люк для кабельного колодязя за п 1, який відрізняється тим, що засіб для жорсткого з'єднання основи люка з горловиною бетонного колодязя виконаний у вигляді кріпильного комплекту з штанг, розміщених по колу основи люка, кожна штанга виконана у вигляді сталевої шпильки, один кінець якої вмонтований в тіло основи, а другий - забезпечений гайкою, призначеною для її розміщення під плитою горловини бетонного колодязя. Корисна модель відноситься до будівництва, а більш конкретно, до засобів для обмеження несанкціонованого доступу сторонніх осіб до кабельних колодязів, зокрема, телефонної каналізації. Найбільш близьким до пропонованого за технічною суттю є люк для кабельного колодязя, що містить основу, призначену для встановлення на горловині кабельного колодязя, на основі розташовані верхня та нижня кришки, а нижня кришка забезпечена запірним пристроєм [Государственный стандарт Украины ДСТУ 3771-98. Люки для кабельних колодцев телефонной канализациии Технические условия - Киев. Госстандарт Украины.-1999-10с]. Описаний пристрій є недостатню захищеним від проникнення сторонніх осіб до кабельного колодязя, оскільки для відкривання кришки такого люку навіть одною особою достатньо мати традиційні слюсарні інструменти - посилену викрутку та гайковий ключ. У основу корисної моделі поставлено задачу створення люку такої конструкції, яка б була більш захищеною від можливого доступу сторонніх осіб до кабельного колодязя. Поставлена задача вирішується за рахунок доповнення відомої конструкцм люку засобами її омонолічування у замкненому стані. Пропонований, як і відомий люк для кабельного колодязя, містить основу, призначену для встановлення на горловині кабельного колодязя, на основі розташовані верхня та нижня кришки, а нижня кришка забезпечена запірним пристроєм, а, ВІДПОВІДНО до пропозиції, основа люка забезпечена засобом для її жорсткого з'єднання з горловиною бетонного колодязя, нижня кришка встановлена з можливістю жорсткої фіксації її положення у основі, а верхня і нижня кришки з'єднані між собою замковим пристроєм. Особливістю пропонованого люку є і те, що замковий пристрій виконаний у вигляді гвинтового механізму, гвинт якого має осьовий наскрізний отвір, гвинт проходить через верхню і нижню кришки, головка гвинта розташована в заглибленні, виконаному з зовнішнього боку у верхній кришці, а плаваюча гайка гвинтового механізму розміщена під нижньою площиною нижньої кришки з можливістю входження її у зчеплення з нижньою частиною гвинта замкового пристрою під дією (24)15.09.2005 ^ CD CD ^ * О) р С ^ ST ^ 9466 ВІДПОВІДНОГО ключа. Ще одною особливістю пропонованого люку є і те, що засіб для жорсткого з'єднання основи люка з горловиною бетонного колодязя виконаний у вигляді кріпильного комплекту з штанг, розміщених по колу основи люка, кожна штанга виконана у вигляді сталевої шпильки, один кінець якої вмонтований в тіло основи, а другий - забезпечений гайкою, призначеною для її розміщення під плитою горловини бетонного колодязя. Відкрити такий люк підручними засобами, практично, неможливо завдяки використанню замкового пристрою нетрадиційної конструкції, які разом з кріпильним комплектом поєднують і омонолічують основу, верхню і нижню кришки та бетонний колодязь кабельної мережі. Суть пропонованої конструкції пояснюється за допомогою креслень. На фіг. 1 схематично показано пропоновану конструкцію люку для кабельного колодязя. На фіг.2 - показано ключ замкового пристрою. Люк для кабельного колодязя, містить основу 1, на якій розташована верхня кришка 2. Нижня кришка 3 встановлена під верхньою кришкою 2. Для закріплення нижньої кришки 3 у основі 1 до нижньої кришки 3 приварено запірний пристрій з захисним засувом 4, а у основі 1 виконано відповідний паз для входу в нього язика засуву 4. Окрім цього, на протилежному до пазу боці основи 1 є хорда 5 (прилив), призначений для встановлення і фіксації у ньому протилежної до засуву торцьової частини нижньої кришки 3. Верхня 2 і нижня 3 кришки з'єднані між собою замковим пристроєм. Замковий пристрій виконаний у вигляді гвинтового механізму, гвинт якого 6 проходить через верхню 2 і нижню 3 кришки, головка 7 гвинта 6 розташована в заглибленні, виконаному з боку зовнішньої поверхні у верхній кришці 2, а плаваюча гайка 8 розташована під нижньою поверхнею нижньої кришки 3 з можливістю входження її у зчеплення (при повністю вставленому гвинті 6). Головка 7 гвинта 6 розташована врівень з зовнішньою поверхнею верхньої кришки 2. Гвинт б виконаний у вигляді труби, порожнина якої призначена для пропускання через неї ключа, призначеного для відпускання або затягування плаваючої гайки 8 на гвинті 6. Ключ виконаний у вигляді 4 Фіг. 1 циліндра 9 з боковою проточкою, у верхній частині якого жорстко закріплена рукоятка 10, а у нижній на горизонтальній вісі 11 розміщено храповик 12 з можливістю його виходу з проточки за тіло циліндра 9, повороту, прийняття горизонтального положення і взаємодії з плаваючою гайкою 8. На рукоятці 10 жорстко закріплено кільце 13, призначене для обмеження глибини занурення ключа 9 у замковий пристрій. Основа 1 люку для кабельного колодязя жорстко закріплена на горловині бетонного колодязя 14 за допомогою трьох штанг закріплювального комплекту 15. Запірний пристрій з засувом 4 виконано у вигляді противандальної конструкції, захисний корпус якої жорстко приварено до нижньої кришки 3, а гніздо для ключа виведено на зовнішню поверхню захисного корпусу і має розміри, визначені лише габаритами відповідного ключа /не показаний/. Пропонований пристрій працює так. На закріплену на горловині бетонного колодязя 14 основу 1 встановлюють нижню кришку 3. При цьому вставляють її вільний торець під хорду 5, язик захисного засуву 4 вводять у паз основи 1, виконаний на протилежному від хорди 5 боці основи 1 люка. Після повного введення язика засуву 4 у паз в основі 1 через наскрізний отвір у верхній кришці 2 встановлюють замковий пристрій. Після встановлення замкового пристрою в вісьовий отвір гвинта 6 зверху вводять ключ 9. Після введення ключа 9 до упору 10 храповик 12 приймає горизонтальне положення і входить у зачеплення з плаваючою гайкою 8. При нагвинчуванні плаваючої гайки 8 на гвинт 6 замкового пристрою відбувається стискання нижньої 3 та верхньої 2 кришок. Після закінчення загвинчування храповик 12 ключа 9 приводять у вертикальне положення, а ключ 9 вільно виймають із отвору у гвинті б замкового пристрою. У випадку будь-яких дій з боку сторонніх осіб щодо намагання доступу до кабельного колодязя, то використання ними традиційного слюсарного інструменту не дозволить відкрити люк пропонованої конструкції, а тому використання такого люку суттєво обмежує доступ сторонніх осіб до кабельних колодязів, зокрема, до колодязів телефонної каналізації. 9466 9 Фіг. 2 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
