Універсальний лінійний профіль світильника

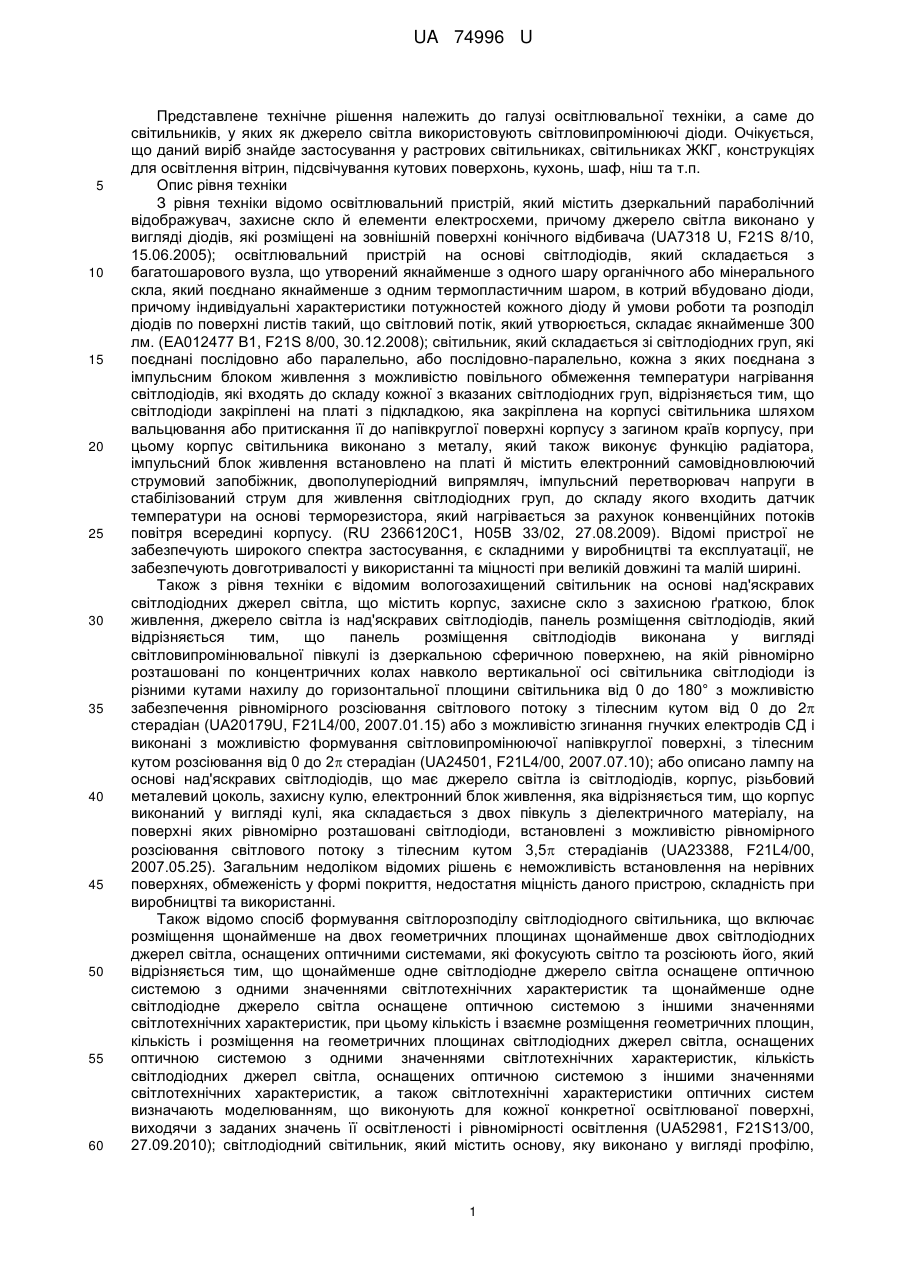

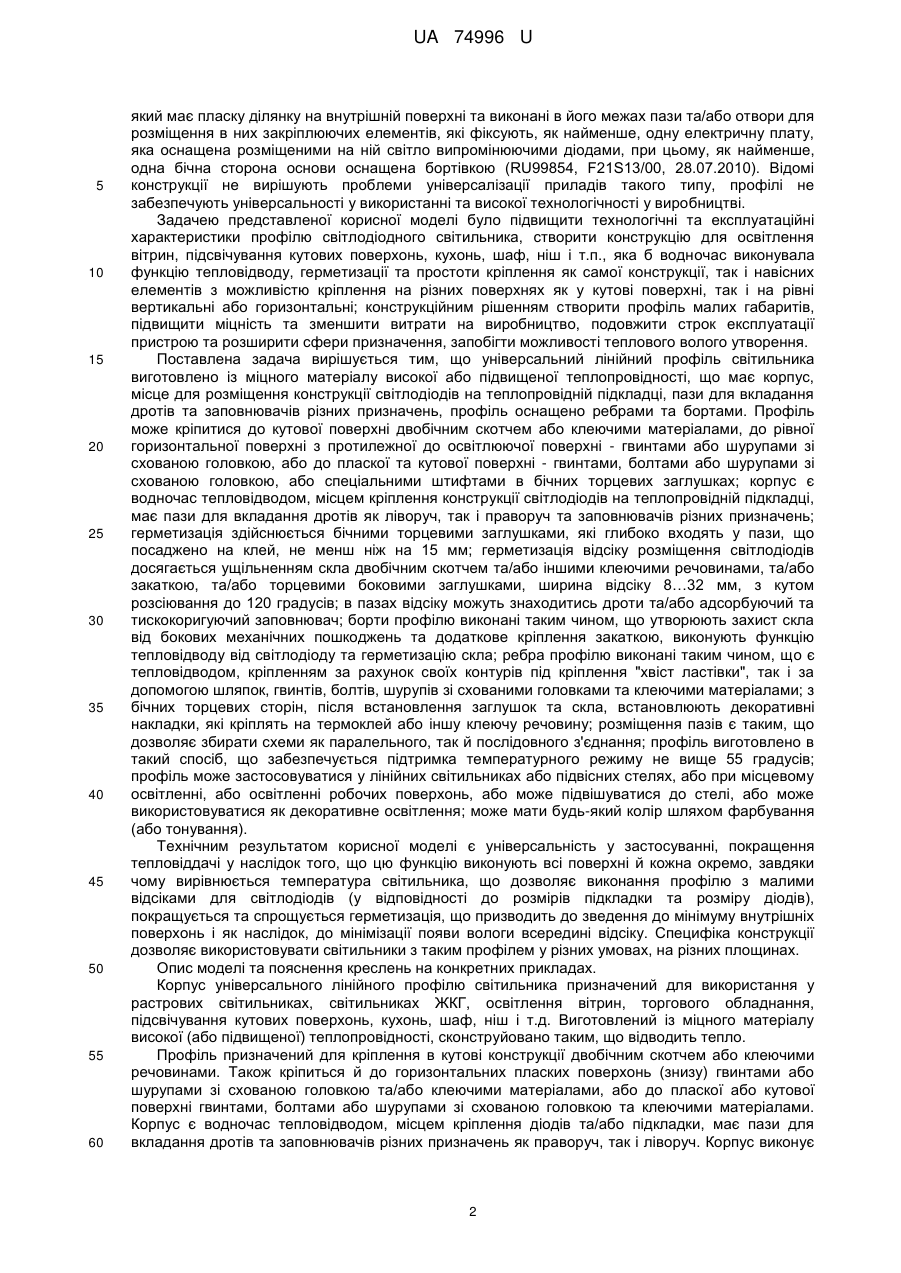

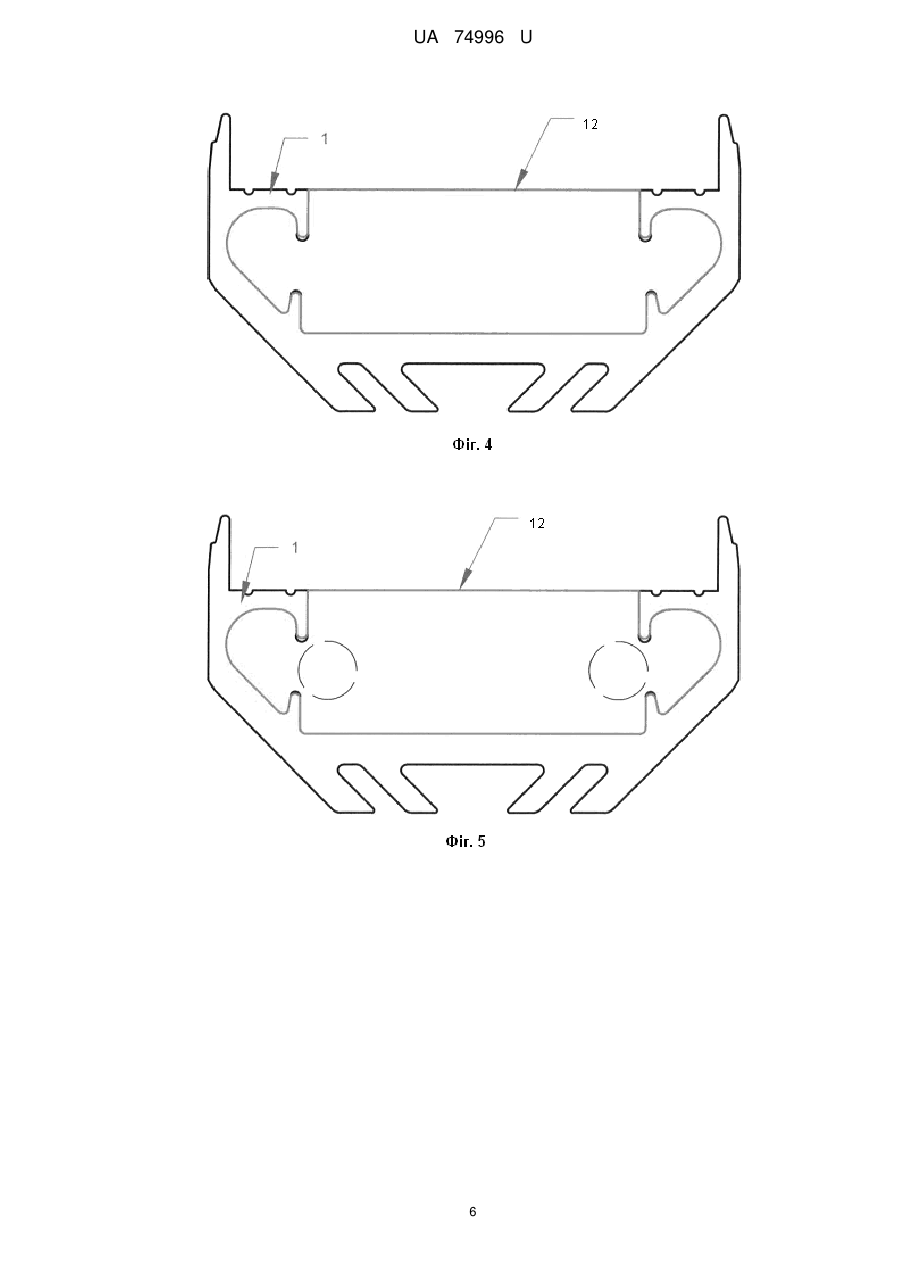

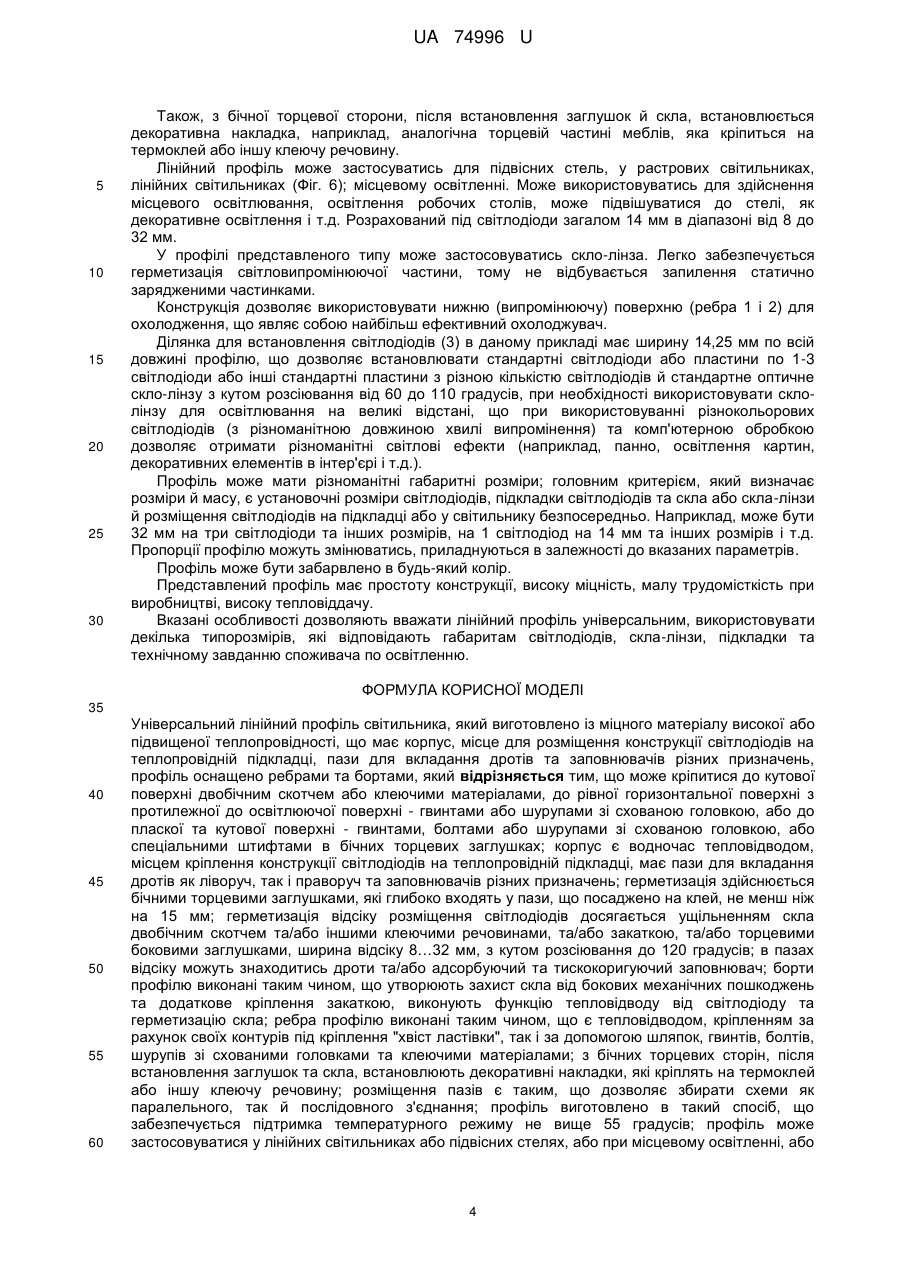

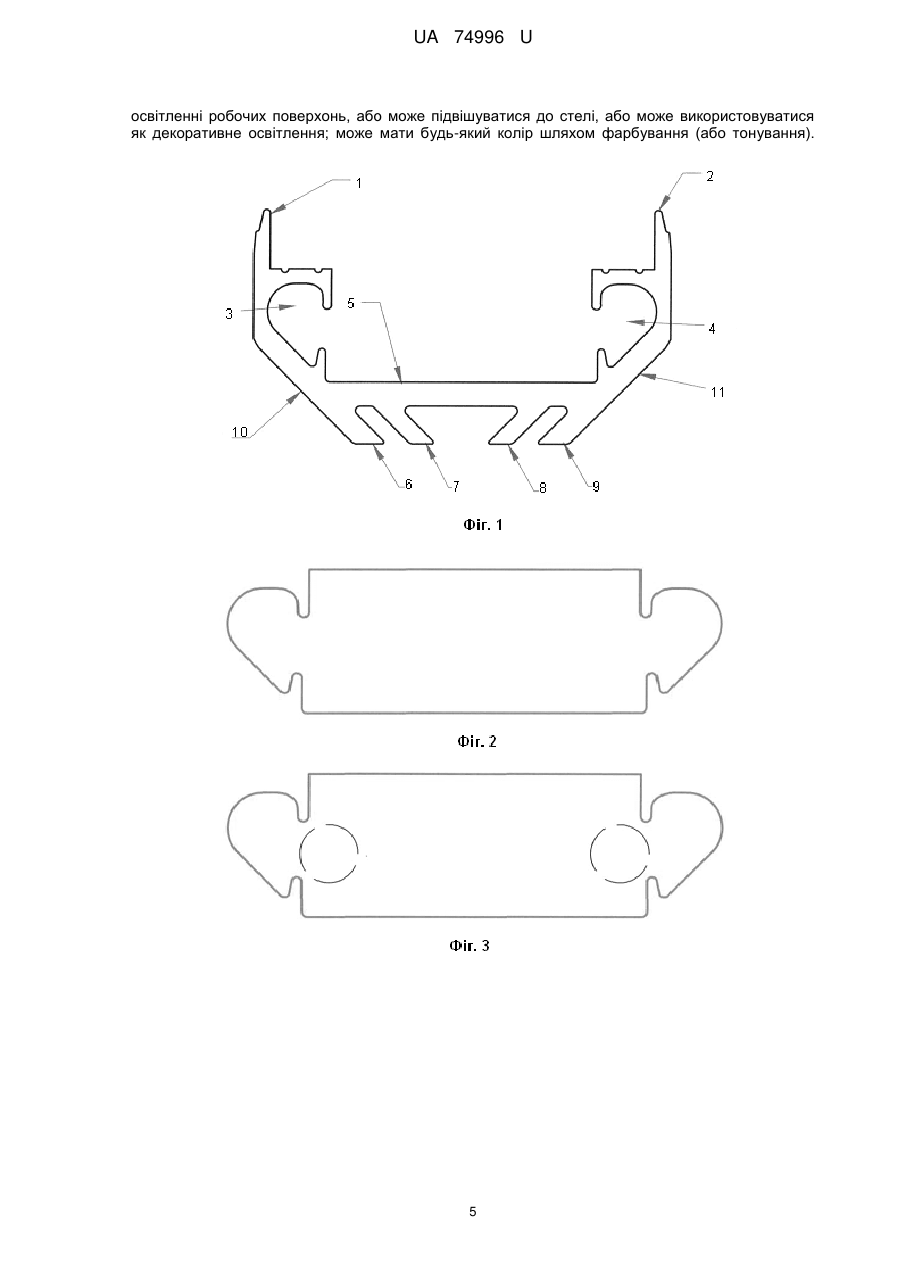

Реферат: UA 74996 U UA 74996 U 5 10 15 20 25 30 35 40 45 50 55 60 Представлене технічне рішення належить до галузі освітлювальної техніки, а саме до світильників, у яких як джерело світла використовують світловипромінюючі діоди. Очікується, що даний виріб знайде застосування у растрових світильниках, світильниках ЖКГ, конструкціях для освітлення вітрин, підсвічування кутових поверхонь, кухонь, шаф, ніш та т.п. Опис рівня техніки З рівня техніки відомо освітлювальний пристрій, який містить дзеркальний параболічний відображувач, захисне скло й елементи електросхеми, причому джерело світла виконано у вигляді діодів, які розміщені на зовнішній поверхні конічного відбивача (UA7318 U, F21S 8/10, 15.06.2005); освітлювальний пристрій на основі світлодіодів, який складається з багатошарового вузла, що утворений якнайменше з одного шару органічного або мінерального скла, який поєднано якнайменше з одним термопластичним шаром, в котрий вбудовано діоди, причому індивідуальні характеристики потужностей кожного діоду й умови роботи та розподіл діодів по поверхні листів такий, що світловий потік, який утворюється, складає якнайменше 300 лм. (ЕА012477 В1, F21S 8/00, 30.12.2008); світильник, який складається зі світлодіодних груп, які поєднані послідовно або паралельно, або послідовно-паралельно, кожна з яких поєднана з імпульсним блоком живлення з можливістю повільного обмеження температури нагрівання світлодіодів, які входять до складу кожної з вказаних світлодіодних груп, відрізняється тим, що світлодіоди закріплені на платі з підкладкою, яка закріплена на корпусі світильника шляхом вальцювання або притискання її до напівкруглої поверхні корпусу з загином країв корпусу, при цьому корпус світильника виконано з металу, який також виконує функцію радіатора, імпульсний блок живлення встановлено на платі й містить електронний самовідновлюючий струмовий запобіжник, двополуперіодний випрямляч, імпульсний перетворювач напруги в стабілізований струм для живлення світлодіодних груп, до складу якого входить датчик температури на основі терморезистора, який нагрівається за рахунок конвенційних потоків повітря всередині корпусу. (RU 2366120С1, Н05В 33/02, 27.08.2009). Відомі пристрої не забезпечують широкого спектра застосування, є складними у виробництві та експлуатації, не забезпечують довготривалості у використанні та міцності при великій довжині та малій ширині. Також з рівня техніки є відомим вологозахищений світильник на основі над'яскравих світлодіодних джерел світла, що містить корпус, захисне скло з захисною ґраткою, блок живлення, джерело світла із над'яскравих світлодіодів, панель розміщення світлодіодів, який відрізняється тим, що панель розміщення світлодіодів виконана у вигляді світловипромінювальної півкулі із дзеркальною сферичною поверхнею, на якій рівномірно розташовані по концентричних колах навколо вертикальної осі світильника світлодіоди із різними кутами нахилу до горизонтальної площини світильника від 0 до 180° з можливістю забезпечення рівномірного розсіювання світлового потоку з тілесним кутом від 0 до 2 стерадіан (UA20179U, F21L4/00, 2007.01.15) або з можливістю згинання гнучких електродів СД і виконані з можливістю формування світловипромінюючої напівкруглої поверхні, з тілесним кутом розсіювання від 0 до 2 стерадіан (UA24501, F21L4/00, 2007.07.10); або описано лампу на основі над'яскравих світлодіодів, що має джерело світла із світлодіодів, корпус, різьбовий металевий цоколь, захисну кулю, електронний блок живлення, яка відрізняється тим, що корпус виконаний у вигляді кулі, яка складається з двох півкуль з діелектричного матеріалу, на поверхні яких рівномірно розташовані світлодіоди, встановлені з можливістю рівномірного розсіювання світлового потоку з тілесним кутом 3,5 стерадіанів (UA23388, F21L4/00, 2007.05.25). Загальним недоліком відомих рішень є неможливість встановлення на нерівних поверхнях, обмеженість у формі покриття, недостатня міцність даного пристрою, складність при виробництві та використанні. Також відомо спосіб формування світлорозподілу світлодіодного світильника, що включає розміщення щонайменше на двох геометричних площинах щонайменше двох світлодіодних джерел світла, оснащених оптичними системами, які фокусують світло та розсіюють його, який відрізняється тим, що щонайменше одне світлодіодне джерело світла оснащене оптичною системою з одними значеннями світлотехнічних характеристик та щонайменше одне світлодіодне джерело світла оснащене оптичною системою з іншими значеннями світлотехнічних характеристик, при цьому кількість і взаємне розміщення геометричних площин, кількість і розміщення на геометричних площинах світлодіодних джерел світла, оснащених оптичною системою з одними значеннями світлотехнічних характеристик, кількість світлодіодних джерел світла, оснащених оптичною системою з іншими значеннями світлотехнічних характеристик, а також світлотехнічні характеристики оптичних систем визначають моделюванням, що виконують для кожної конкретної освітлюваної поверхні, виходячи з заданих значень її освітленості і рівномірності освітлення (UA52981, F21S13/00, 27.09.2010); світлодіодний світильник, який містить основу, яку виконано у вигляді профілю, 1 UA 74996 U 5 10 15 20 25 30 35 40 45 50 55 60 який має пласку ділянку на внутрішній поверхні та виконані в його межах пази та/або отвори для розміщення в них закріплюючих елементів, які фіксують, як найменше, одну електричну плату, яка оснащена розміщеними на ній світло випромінюючими діодами, при цьому, як найменше, одна бічна сторона основи оснащена бортівкою (RU99854, F21S13/00, 28.07.2010). Відомі конструкції не вирішують проблеми універсалізації приладів такого типу, профілі не забезпечують універсальності у використанні та високої технологічності у виробництві. Задачею представленої корисної моделі було підвищити технологічні та експлуатаційні характеристики профілю світлодіодного світильника, створити конструкцію для освітлення вітрин, підсвічування кутових поверхонь, кухонь, шаф, ніш і т.п., яка б водночас виконувала функцію тепловідводу, герметизації та простоти кріплення як самої конструкції, так і навісних елементів з можливістю кріплення на різних поверхнях як у кутові поверхні, так і на рівні вертикальні або горизонтальні; конструкційним рішенням створити профіль малих габаритів, підвищити міцність та зменшити витрати на виробництво, подовжити строк експлуатації пристрою та розширити сфери призначення, запобігти можливості теплового волого утворення. Поставлена задача вирішується тим, що універсальний лінійний профіль світильника виготовлено із міцного матеріалу високої або підвищеної теплопровідності, що має корпус, місце для розміщення конструкції світлодіодів на теплопровідній підкладці, пази для вкладання дротів та заповнювачів різних призначень, профіль оснащено ребрами та бортами. Профіль може кріпитися до кутової поверхні двобічним скотчем або клеючими матеріалами, до рівної горизонтальної поверхні з протилежної до освітлюючої поверхні - гвинтами або шурупами зі схованою головкою, або до пласкої та кутової поверхні - гвинтами, болтами або шурупами зі схованою головкою, або спеціальними штифтами в бічних торцевих заглушках; корпус є водночас тепловідводом, місцем кріплення конструкції світлодіодів на теплопровідній підкладці, має пази для вкладання дротів як ліворуч, так і праворуч та заповнювачів різних призначень; герметизація здійснюється бічними торцевими заглушками, які глибоко входять у пази, що посаджено на клей, не менш ніж на 15 мм; герметизація відсіку розміщення світлодіодів досягається ущільненням скла двобічним скотчем та/або іншими клеючими речовинами, та/або закаткою, та/або торцевими боковими заглушками, ширина відсіку 8…32 мм, з кутом розсіювання до 120 градусів; в пазах відсіку можуть знаходитись дроти та/або адсорбуючий та тискокоригуючий заповнювач; борти профілю виконані таким чином, що утворюють захист скла від бокових механічних пошкоджень та додаткове кріплення закаткою, виконують функцію тепловідводу від світлодіоду та герметизацію скла; ребра профілю виконані таким чином, що є тепловідводом, кріпленням за рахунок своїх контурів під кріплення "хвіст ластівки", так і за допомогою шляпок, гвинтів, болтів, шурупів зі схованими головками та клеючими матеріалами; з бічних торцевих сторін, після встановлення заглушок та скла, встановлюють декоративні накладки, які кріплять на термоклей або іншу клеючу речовину; розміщення пазів є таким, що дозволяє збирати схеми як паралельного, так й послідовного з'єднання; профіль виготовлено в такий спосіб, що забезпечується підтримка температурного режиму не вище 55 градусів; профіль може застосовуватися у лінійних світильниках або підвісних стелях, або при місцевому освітленні, або освітленні робочих поверхонь, або може підвішуватися до стелі, або може використовуватися як декоративне освітлення; може мати будь-який колір шляхом фарбування (або тонування). Технічним результатом корисної моделі є універсальність у застосуванні, покращення тепловіддачі у наслідок того, що цю функцію виконують всі поверхні й кожна окремо, завдяки чому вирівнюється температура світильника, що дозволяє виконання профілю з малими відсіками для світлодіодів (у відповідності до розмірів підкладки та розміру діодів), покращується та спрощується герметизація, що призводить до зведення до мінімуму внутрішніх поверхонь і як наслідок, до мінімізації появи вологи всередині відсіку. Специфіка конструкції дозволяє використовувати світильники з таким профілем у різних умовах, на різних площинах. Опис моделі та пояснення креслень на конкретних прикладах. Корпус універсального лінійного профілю світильника призначений для використання у растрових світильниках, світильниках ЖКГ, освітлення вітрин, торгового обладнання, підсвічування кутових поверхонь, кухонь, шаф, ніш і т.д. Виготовлений із міцного матеріалу високої (або підвищеної) теплопровідності, сконструйовано таким, що відводить тепло. Профіль призначений для кріплення в кутові конструкції двобічним скотчем або клеючими речовинами. Також кріпиться й до горизонтальних пласких поверхонь (знизу) гвинтами або шурупами зі схованою головкою та/або клеючими матеріалами, або до пласкої або кутової поверхні гвинтами, болтами або шурупами зі схованою головкою та клеючими матеріалами. Корпус є водночас тепловідводом, місцем кріплення діодів та/або підкладки, має пази для вкладання дротів та заповнювачів різних призначень як праворуч, так і ліворуч. Корпус виконує 2 UA 74996 U 5 10 15 20 25 30 35 40 45 50 55 герметичну функцію завдяки бічним (торцевим) заглушкам, які глибоко входять у пази, які кріпляться клеєм, не менш ніж на 15 мм, що забезпечує достатню пиловологозахищеність й повну герметичність. Також, герметизація відсіку розміщення світлодіодів досягається ущільненням скла двостороннім скотчем, або іншими клеючими речовинами). Також з бічної торцевої сторони після встановлення заглушок й скла встановлюється декоративна накладка, наприклад, аналогічна торцевій частині меблів, яка кріпиться на термоклей або іншу клеючу речовину, також в бічні торцеві заглушки можуть монтуватися штифти, які можуть використовуватись як кріплення та струмовідводи (постачальники). Опис креслень: На Фіг. 1 схематично зображено поперечний переріз універсального лінійного профілю. На Фіг. 2 схематично зображено поперечний переріз бокової торцевої заглушки без отворів. На Фіг. 3 схематично зображено поперечний переріз бокової торцевої заглушки з отворами. На Фіг. 4 схематично зображено поперечний переріз універсального лінійного профілю із заглушкою без отворів. На Фіг. 5 схематично зображено поперечний переріз універсального лінійного профілю із заглушкою з отворами. На Фіг. 6 схематично зображено ілюстрація установки універсального лінійного світильника в світильник з різними цоколями, наприклад, з цоколем G13 aбo G5. Бортики (бортик 1 та 2) виконують функцію охорони скла від бокових механічних пошкоджень, є тепловідводом від світлодіодів, герметизують скло (Фіг. 1). Кріплення скла здійснюють двобічним скотчем та/або клеючими речовинами. Пази (3 та 4) використовуються для того, щоб розмістити місцезнаходження дротів струмопідводу та заповнювачів різних призначень. Нижня частина (5) призначена для центрівки світлодіодів, тепловідводу, а також як місце кріплення підкладки та світлодіодів. Ребра (4, 5, 6, 7) здійснюють тепловідвід, функції кріплення за рахунок своїх контурів під кріплення "ластівчин хвіст", також й за допомогою шляпок, гвинтів, болтів, шурупів зі схованими головками. Бокові частини 10 і 11 розміщені під кутом 90° одна до одної задля розміщення у кутових поверхнях, кріплення до поверхонь здійснюється за допомогою клеючих речовин, двостороннього скотчу, гвинтів, шурупів, болтів. Розміщення пазів для дротів дозволяє збирати схеми як паралельного, так і послідовного з'єднання, не порушуючи дизайн та спрощуючи зборку. Світильник з таким профілем є безпечним завдяки тому, що напруга живлення, яке подається до нього, нижче 42 В та він є ізольованим від мережі. Завдяки особливості конструкції досягнуто наступні якості лінійного профілю: невеликі габарити (до 15 см), висока світловіддача, підтримка нормального температурного режиму, а саме не вище 55 градусів. Особливістю представленого профілю є використання заглушок (12). Бічні торцеві заглушки виконують головним чином функцію герметизації світильника з лінійного профілю, вони глибоко входять у пази та кріпляться на клей або інші клеючі речовини та/або двосторонній скотч, не менш ніж на 15 мм (Фіг. 4, Фіг. 5). Заглушка виконана таким чином, що її зовнішній контур повторює контури внутрішньої сторони поверхні профілю, виступаючи на певний розмір (в даному прикладі 0,1-0,3 мм) у місці приливів на пазах 3 і 4 (Фіг. 2). Також може здійснюватися додаткове кріплення заглушки до поверхні профілю як за рахунок своїх контурів, так і за допомогою гвинтів, болтів, шурупів зі схованими головками. Форма заглушки також передбачає можливість наявності в певних місцях отворів для кріплень, які можуть бути виконані в формі штифтів або іншій, яка дозволяю кріпити світильник з цього профілю на різні поверхні, в тому числі у світильники (наприклад, растровий світильник, лінійний світильник, інші світильники з цоколем 26 мм і т.д.) або у корпус світильника замість інших джерел світла (Фіг. 3). Ці кріплення або штифти вмонтовуються в бічні торцеві заглушки. Штифти також можуть бути використані як струмопідводи (постачальники струму). Бічні (торцеві) заглушки забезпечують додаткову пиловологозахищеність і повну герметичність. Заглушка, також, може виконувати функцію поєднувача двох разом профілів, між двома світильниками із профілю або частинами профілю. Заглушка виробляється з пластику різних видів, гуми, пінопласту, полівінілхлориду та будьяких інших матеріалів, які можуть забезпечити герметизацію світильника з цього профілю. 3 UA 74996 U 5 10 15 20 25 30 Також, з бічної торцевої сторони, після встановлення заглушок й скла, встановлюється декоративна накладка, наприклад, аналогічна торцевій частині меблів, яка кріпиться на термоклей або іншу клеючу речовину. Лінійний профіль може застосуватись для підвісних стель, у растрових світильниках, лінійних світильниках (Фіг. 6); місцевому освітленні. Може використовуватись для здійснення місцевого освітлювання, освітлення робочих столів, може підвішуватися до стелі, як декоративне освітлення і т.д. Розрахований під світлодіоди загалом 14 мм в діапазоні від 8 до 32 мм. У профілі представленого типу може застосовуватись скло-лінза. Легко забезпечується герметизація світловипромінюючої частини, тому не відбувається запилення статично зарядженими частинками. Конструкція дозволяє використовувати нижню (випромінюючу) поверхню (ребра 1 і 2) для охолодження, що являє собою найбільш ефективний охолоджувач. Ділянка для встановлення світлодіодів (3) в даному прикладі має ширину 14,25 мм по всій довжині профілю, що дозволяє встановлювати стандартні світлодіоди або пластини по 1-3 світлодіоди або інші стандартні пластини з різною кількістю світлодіодів й стандартне оптичне скло-лінзу з кутом розсіювання від 60 до 110 градусів, при необхідності використовувати склолінзу для освітлювання на великі відстані, що при використовуванні різнокольорових світлодіодів (з різноманітною довжиною хвилі випромінення) та комп'ютерною обробкою дозволяє отримати різноманітні світлові ефекти (наприклад, панно, освітлення картин, декоративних елементів в інтер'єрі і т.д.). Профіль може мати різноманітні габаритні розміри; головним критерієм, який визначає розміри й масу, є установочні розміри світлодіодів, підкладки світлодіодів та скла або скла-лінзи й розміщення світлодіодів на підкладці або у світильнику безпосередньо. Наприклад, може бути 32 мм на три світлодіоди та інших розмірів, на 1 світлодіод на 14 мм та інших розмірів і т.д. Пропорції профілю можуть змінюватись, приладнуються в залежності до вказаних параметрів. Профіль може бути забарвлено в будь-який колір. Представлений профіль має простоту конструкції, високу міцність, малу трудомісткість при виробництві, високу тепловіддачу. Вказані особливості дозволяють вважати лінійний профіль універсальним, використовувати декілька типорозмірів, які відповідають габаритам світлодіодів, скла-лінзи, підкладки та технічному завданню споживача по освітленню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 Універсальний лінійний профіль світильника, який виготовлено із міцного матеріалу високої або підвищеної теплопровідності, що має корпус, місце для розміщення конструкції світлодіодів на теплопровідній підкладці, пази для вкладання дротів та заповнювачів різних призначень, профіль оснащено ребрами та бортами, який відрізняється тим, що може кріпитися до кутової поверхні двобічним скотчем або клеючими матеріалами, до рівної горизонтальної поверхні з протилежної до освітлюючої поверхні - гвинтами або шурупами зі схованою головкою, або до пласкої та кутової поверхні - гвинтами, болтами або шурупами зі схованою головкою, або спеціальними штифтами в бічних торцевих заглушках; корпус є водночас тепловідводом, місцем кріплення конструкції світлодіодів на теплопровідній підкладці, має пази для вкладання дротів як ліворуч, так і праворуч та заповнювачів різних призначень; герметизація здійснюється бічними торцевими заглушками, які глибоко входять у пази, що посаджено на клей, не менш ніж на 15 мм; герметизація відсіку розміщення світлодіодів досягається ущільненням скла двобічним скотчем та/або іншими клеючими речовинами, та/або закаткою, та/або торцевими боковими заглушками, ширина відсіку 8…32 мм, з кутом розсіювання до 120 градусів; в пазах відсіку можуть знаходитись дроти та/або адсорбуючий та тискокоригуючий заповнювач; борти профілю виконані таким чином, що утворюють захист скла від бокових механічних пошкоджень та додаткове кріплення закаткою, виконують функцію тепловідводу від світлодіоду та герметизацію скла; ребра профілю виконані таким чином, що є тепловідводом, кріпленням за рахунок своїх контурів під кріплення "хвіст ластівки", так і за допомогою шляпок, гвинтів, болтів, шурупів зі схованими головками та клеючими матеріалами; з бічних торцевих сторін, після встановлення заглушок та скла, встановлюють декоративні накладки, які кріплять на термоклей або іншу клеючу речовину; розміщення пазів є таким, що дозволяє збирати схеми як паралельного, так й послідовного з'єднання; профіль виготовлено в такий спосіб, що забезпечується підтримка температурного режиму не вище 55 градусів; профіль може застосовуватися у лінійних світильниках або підвісних стелях, або при місцевому освітленні, або 4 UA 74996 U освітленні робочих поверхонь, або може підвішуватися до стелі, або може використовуватися як декоративне освітлення; може мати будь-який колір шляхом фарбування (або тонування). 5 UA 74996 U 6 UA 74996 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
