Вантажозахватний пристрій

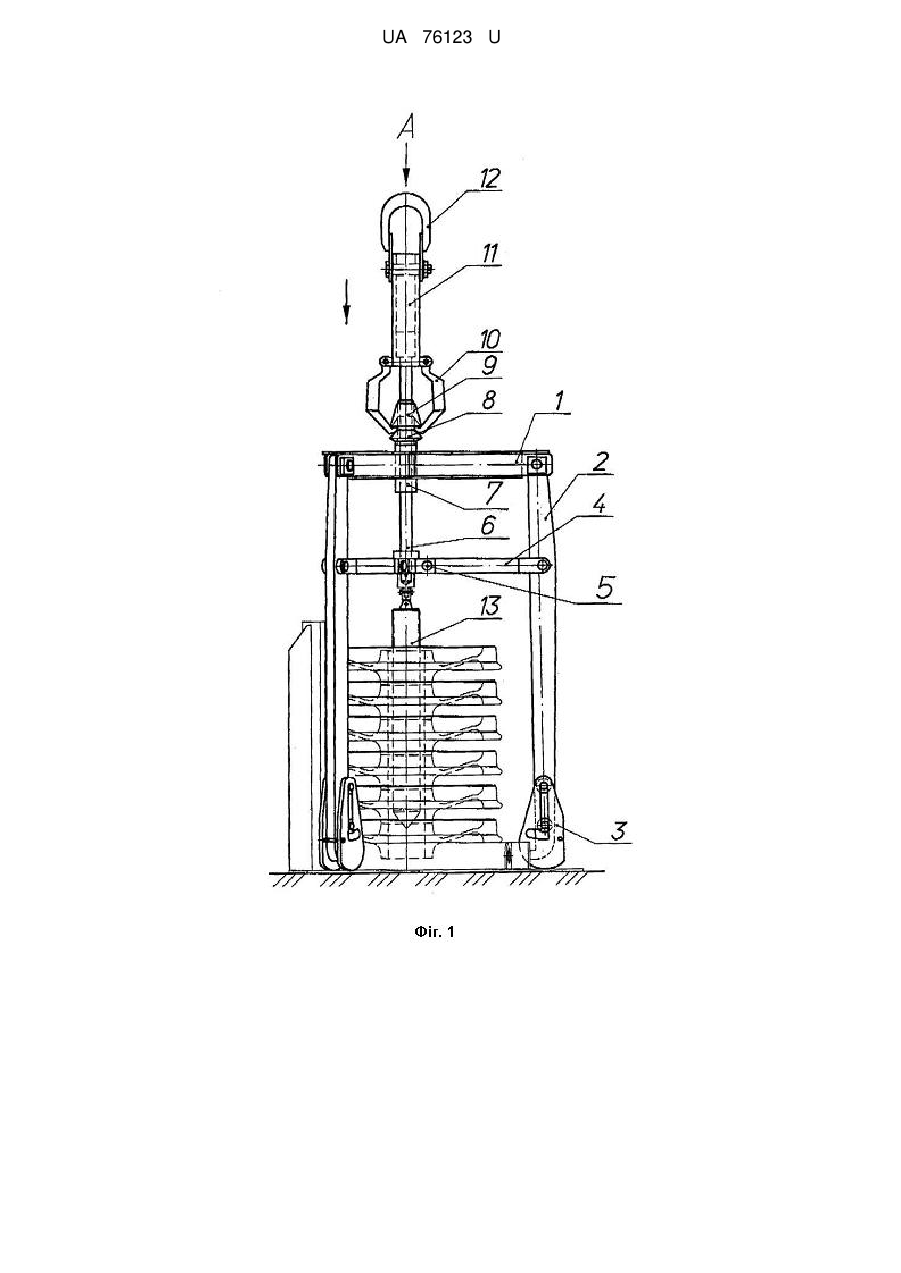

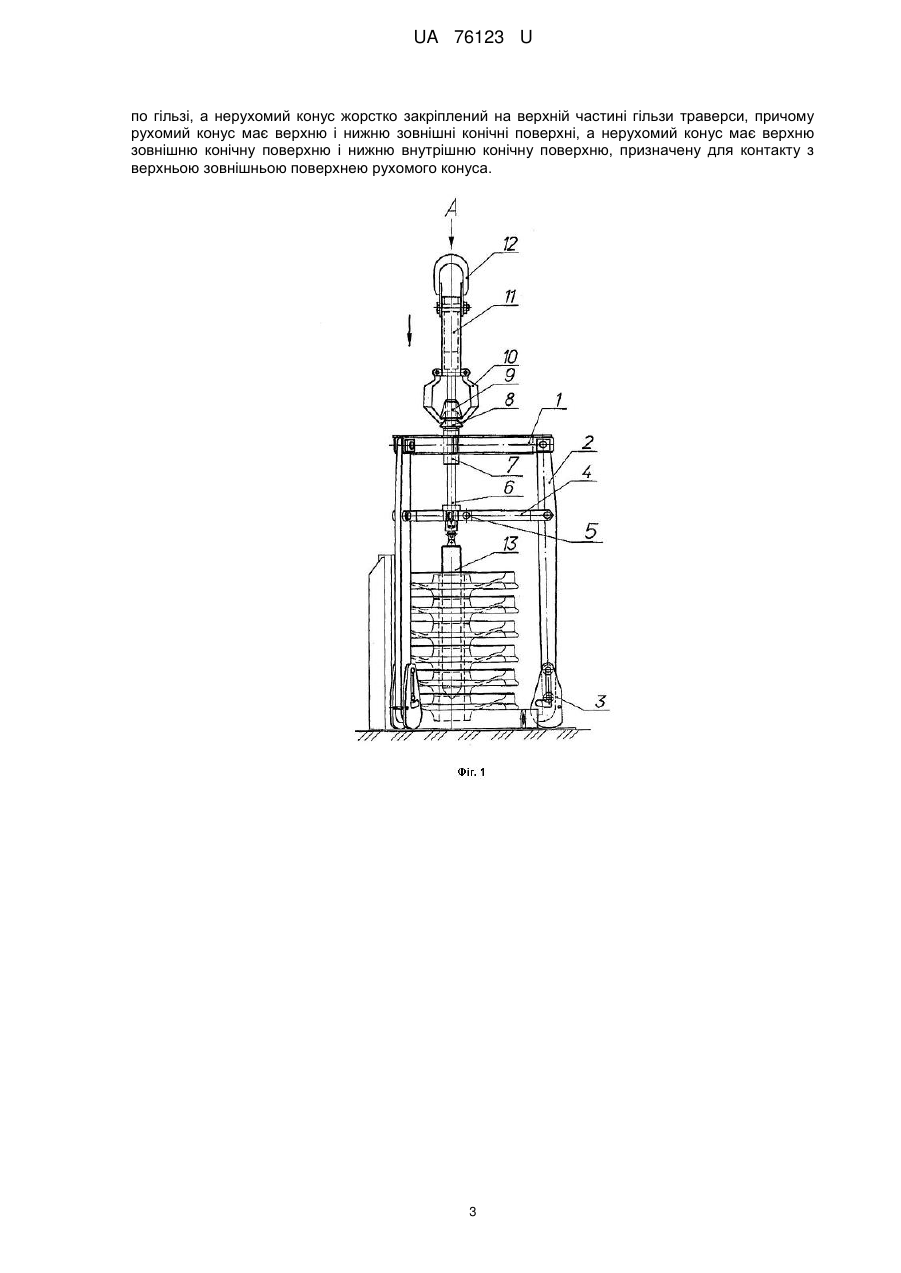

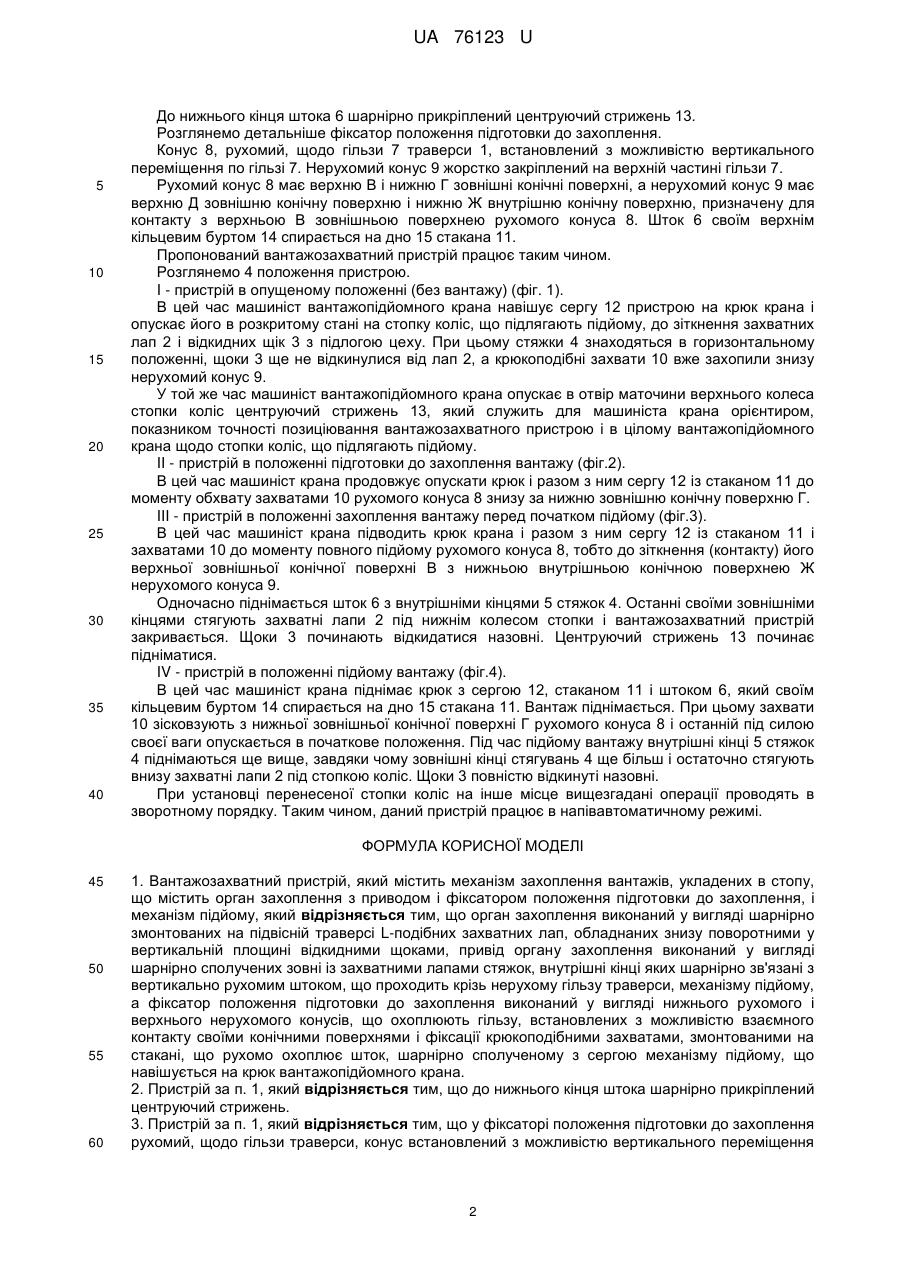

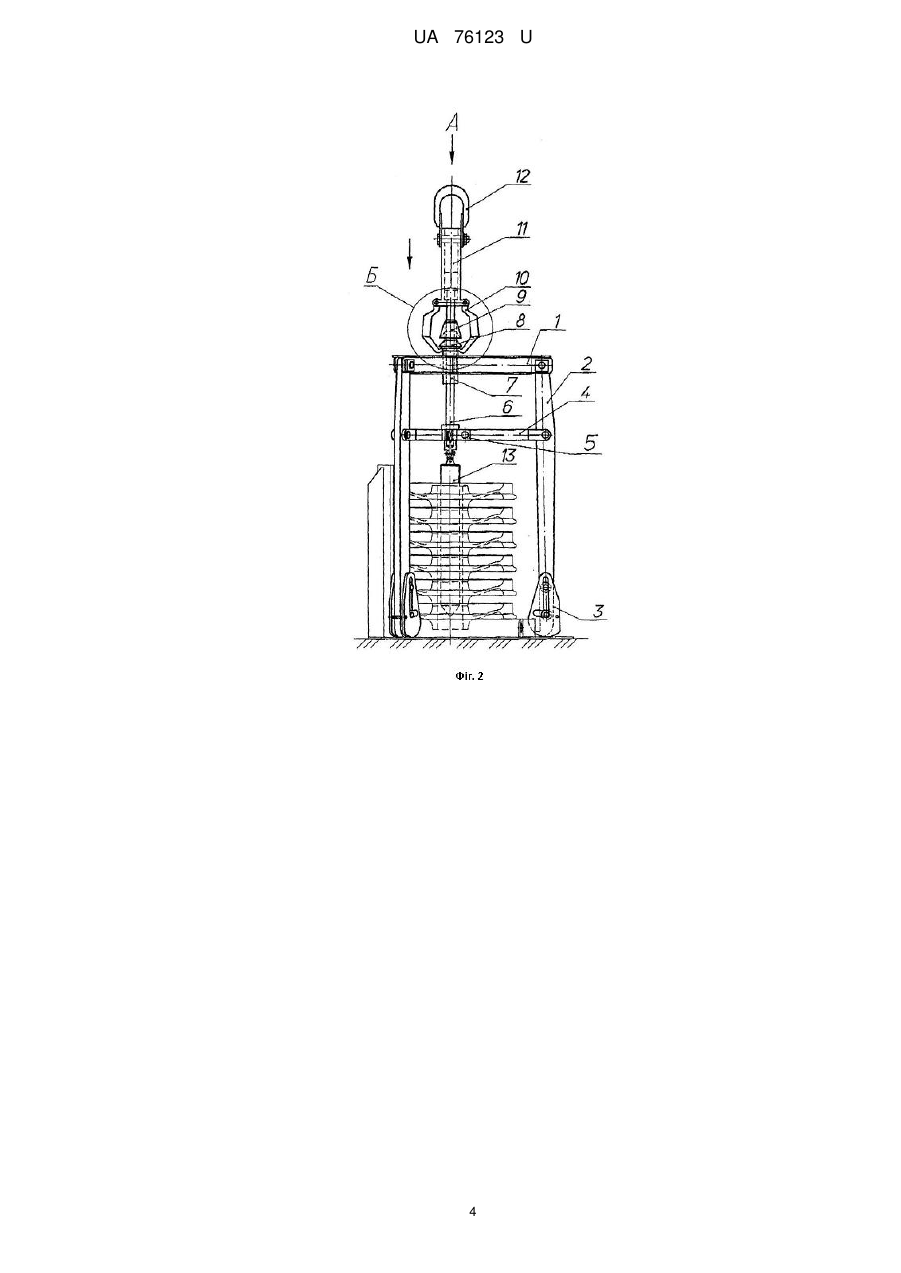

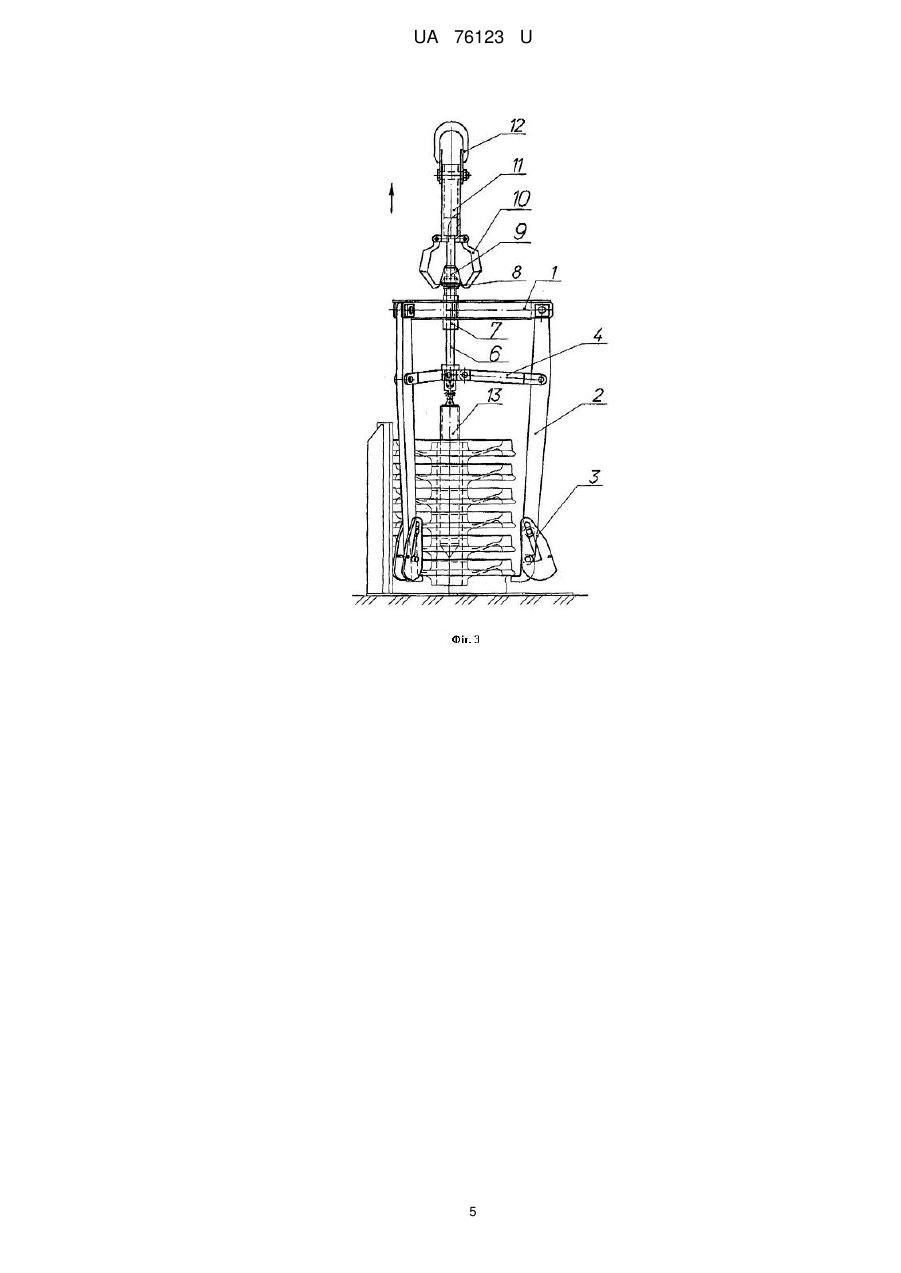

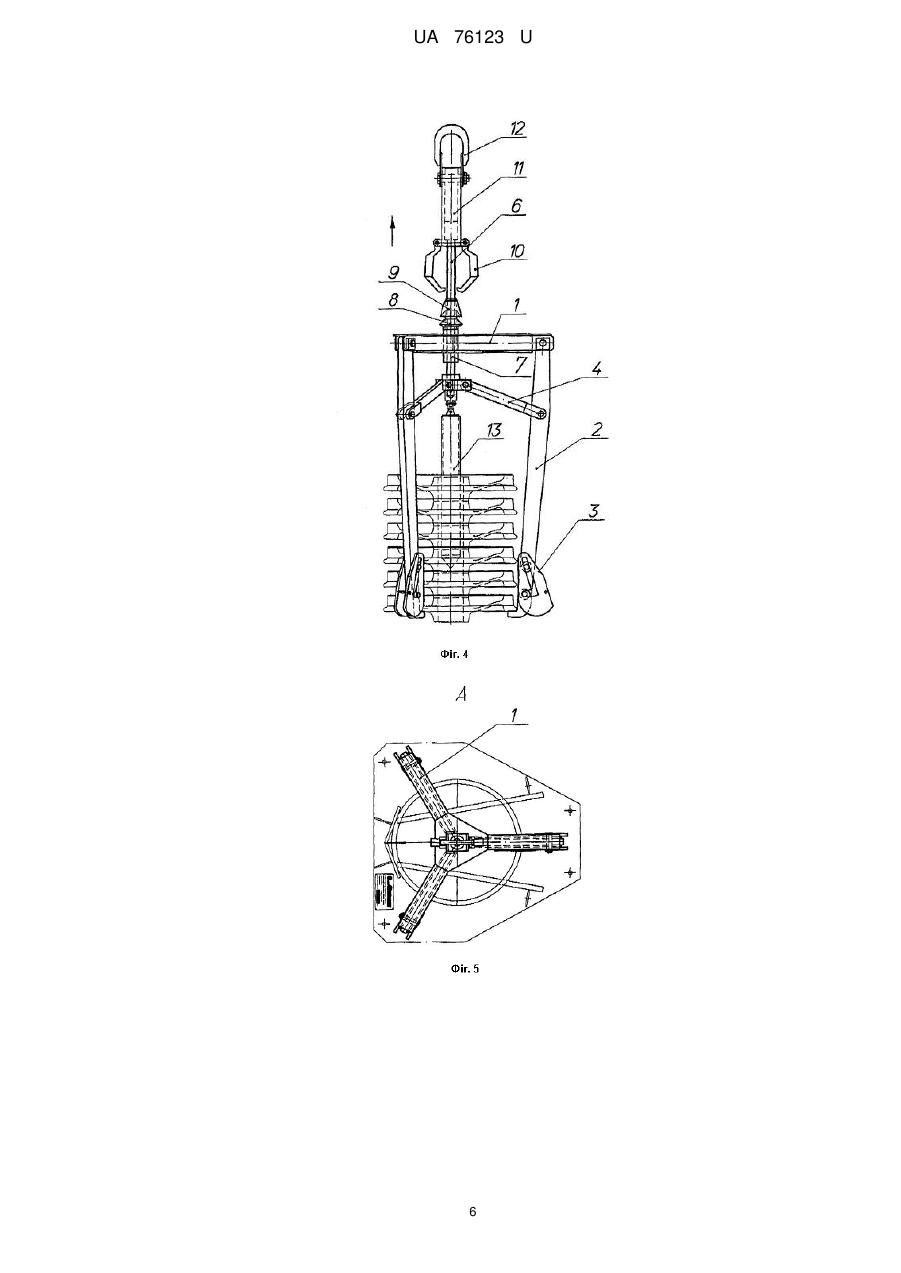

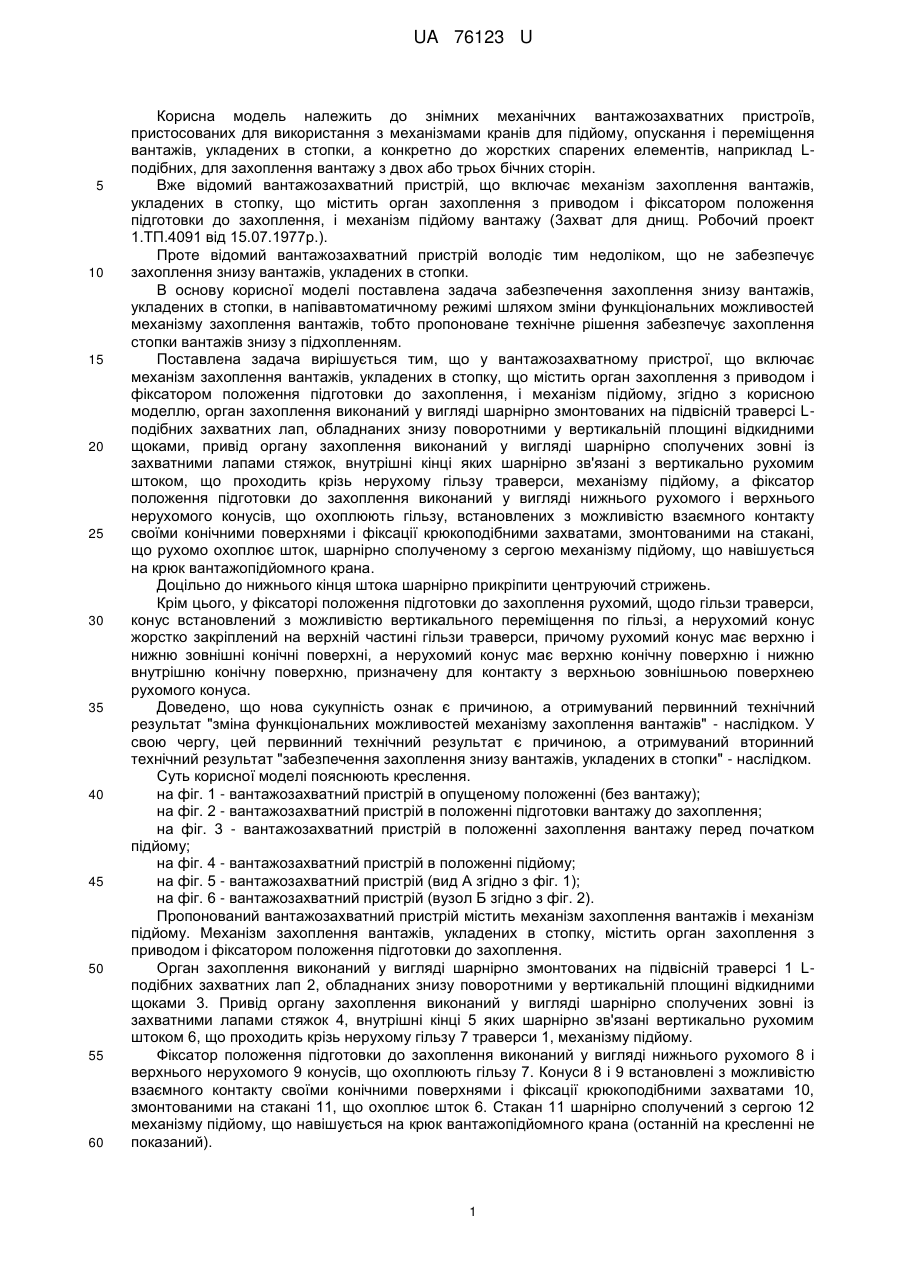

Реферат: Вантажозахватний пристрій, в якому орган захоплення виконаний у вигляді шарнірно змонтованих на підвісній траверсі L-подібних захватних лап, обладнаних знизу поворотними у вертикальній площині відкидними щоками, привід органу захоплення виконаний у вигляді шарнірно сполучених зовні із захватними лапами стяжок, внутрішні кінці яких шарнірно зв'язані з вертикально рухомим штоком, що проходить крізь нерухому гільзу траверси, механізму підйому, а фіксатор положення підготовки до захоплення виконаний у вигляді нижнього рухомого і верхнього нерухомого конусів, що охоплюють гільзу, встановлених з можливістю взаємного контакту своїми конічними поверхнями і фіксації крюкоподібними захватами, змонтованими на стакані, що рухомо охоплює шток, шарнірно сполученому з сергою механізму підйому, що навішується на крюк вантажопідйомного крана. UA 76123 U (12) UA 76123 U UA 76123 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до знімних механічних вантажозахватних пристроїв, пристосованих для використання з механізмами кранів для підйому, опускання і переміщення вантажів, укладених в стопки, а конкретно до жорстких спарених елементів, наприклад Lподібних, для захоплення вантажу з двох або трьох бічних сторін. Вже відомий вантажозахватний пристрій, що включає механізм захоплення вантажів, укладених в стопку, що містить орган захоплення з приводом і фіксатором положення підготовки до захоплення, і механізм підйому вантажу (3ахват для днищ. Робочий проект 1.ТП.4091 від 15.07.1977р.). Проте відомий вантажозахватний пристрій володіє тим недоліком, що не забезпечує захоплення знизу вантажів, укладених в стопки. В основу корисної моделі поставлена задача забезпечення захоплення знизу вантажів, укладених в стопки, в напівавтоматичному режимі шляхом зміни функціональних можливостей механізму захоплення вантажів, тобто пропоноване технічне рішення забезпечує захоплення стопки вантажів знизу з підхопленням. Поставлена задача вирішується тим, що у вантажозахватному пристрої, що включає механізм захоплення вантажів, укладених в стопку, що містить орган захоплення з приводом і фіксатором положення підготовки до захоплення, і механізм підйому, згідно з корисною моделлю, орган захоплення виконаний у вигляді шарнірно змонтованих на підвісній траверсі Lподібних захватних лап, обладнаних знизу поворотними у вертикальній площині відкидними щоками, привід органу захоплення виконаний у вигляді шарнірно сполучених зовні із захватними лапами стяжок, внутрішні кінці яких шарнірно зв'язані з вертикально рухомим штоком, що проходить крізь нерухому гільзу траверси, механізму підйому, а фіксатор положення підготовки до захоплення виконаний у вигляді нижнього рухомого і верхнього нерухомого конусів, що охоплюють гільзу, встановлених з можливістю взаємного контакту своїми конічними поверхнями і фіксації крюкоподібними захватами, змонтованими на стакані, що рухомо охоплює шток, шарнірно сполученому з сергою механізму підйому, що навішується на крюк вантажопідйомного крана. Доцільно до нижнього кінця штока шарнірно прикріпити центруючий стрижень. Крім цього, у фіксаторі положення підготовки до захоплення рухомий, щодо гільзи траверси, конус встановлений з можливістю вертикального переміщення по гільзі, а нерухомий конус жорстко закріплений на верхній частині гільзи траверси, причому рухомий конус має верхню і нижню зовнішні конічні поверхні, а нерухомий конус має верхню конічну поверхню і нижню внутрішню конічну поверхню, призначену для контакту з верхньою зовнішньою поверхнею рухомого конуса. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "зміна функціональних можливостей механізму захоплення вантажів" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а отримуваний вторинний технічний результат "забезпечення захоплення знизу вантажів, укладених в стопки" - наслідком. Суть корисної моделі пояснюють креслення. на фіг. 1 - вантажозахватний пристрій в опущеному положенні (без вантажу); на фіг. 2 - вантажозахватний пристрій в положенні підготовки вантажу до захоплення; на фіг. 3 - вантажозахватний пристрій в положенні захоплення вантажу перед початком підйому; на фіг. 4 - вантажозахватний пристрій в положенні підйому; на фіг. 5 - вантажозахватний пристрій (вид А згідно з фіг. 1); на фіг. 6 - вантажозахватний пристрій (вузол Б згідно з фіг. 2). Пропонований вантажозахватний пристрій містить механізм захоплення вантажів і механізм підйому. Механізм захоплення вантажів, укладених в стопку, містить орган захоплення з приводом і фіксатором положення підготовки до захоплення. Орган захоплення виконаний у вигляді шарнірно змонтованих на підвісній траверсі 1 Lподібних захватних лап 2, обладнаних знизу поворотними у вертикальній площині відкидними щоками 3. Привід органу захоплення виконаний у вигляді шарнірно сполучених зовні із захватними лапами стяжок 4, внутрішні кінці 5 яких шарнірно зв'язані вертикально рухомим штоком 6, що проходить крізь нерухому гільзу 7 траверси 1, механізму підйому. Фіксатор положення підготовки до захоплення виконаний у вигляді нижнього рухомого 8 і верхнього нерухомого 9 конусів, що охоплюють гільзу 7. Конуси 8 і 9 встановлені з можливістю взаємного контакту своїми конічними поверхнями і фіксації крюкоподібними захватами 10, змонтованими на стакані 11, що охоплює шток 6. Стакан 11 шарнірно сполучений з сергою 12 механізму підйому, що навішується на крюк вантажопідйомного крана (останній на кресленні не показаний). 1 UA 76123 U 5 10 15 20 25 30 35 40 До нижнього кінця штока 6 шарнірно прикріплений центруючий стрижень 13. Розглянемо детальніше фіксатор положення підготовки до захоплення. Конус 8, рухомий, щодо гільзи 7 траверси 1, встановлений з можливістю вертикального переміщення по гільзі 7. Нерухомий конус 9 жорстко закріплений на верхній частині гільзи 7. Рухомий конус 8 має верхню В і нижню Γ зовнішні конічні поверхні, а нерухомий конус 9 має верхню Д зовнішню конічну поверхню і нижню Ж внутрішню конічну поверхню, призначену для контакту з верхньою В зовнішньою поверхнею рухомого конуса 8. Шток 6 своїм верхнім кільцевим буртом 14 спирається на дно 15 стакана 11. Пропонований вантажозахватний пристрій працює таким чином. Розглянемо 4 положення пристрою. I - пристрій в опущеному положенні (без вантажу) (фіг. 1). В цей час машиніст вантажопідйомного крана навішує сергу 12 пристрою на крюк крана і опускає його в розкритому стані на стопку коліс, що підлягають підйому, до зіткнення захватних лап 2 і відкидних щік 3 з підлогою цеху. При цьому стяжки 4 знаходяться в горизонтальному положенні, щоки 3 ще не відкинулися від лап 2, а крюкоподібні захвати 10 вже захопили знизу нерухомий конус 9. У той же час машиніст вантажопідйомного крана опускає в отвір маточини верхнього колеса стопки коліс центруючий стрижень 13, який служить для машиніста крана орієнтиром, показником точності позиціювання вантажозахватного пристрою і в цілому вантажопідйомного крана щодо стопки коліс, що підлягають підйому. II - пристрій в положенні підготовки до захоплення вантажу (фіг.2). В цей час машиніст крана продовжує опускати крюк і разом з ним сергу 12 із стаканом 11 до моменту обхвату захватами 10 рухомого конуса 8 знизу за нижню зовнішню конічну поверхню Г. III - пристрій в положенні захоплення вантажу перед початком підйому (фіг.3). В цей час машиніст крана підводить крюк крана і разом з ним сергу 12 із стаканом 11 і захватами 10 до моменту повного підйому рухомого конуса 8, тобто до зіткнення (контакту) його верхньої зовнішньої конічної поверхні В з нижньою внутрішньою конічною поверхнею Ж нерухомого конуса 9. Одночасно піднімається шток 6 з внутрішніми кінцями 5 стяжок 4. Останні своїми зовнішніми кінцями стягують захватні лапи 2 під нижнім колесом стопки і вантажозахватний пристрій закривається. Щоки 3 починають відкидатися назовні. Центруючий стрижень 13 починає підніматися. IV - пристрій в положенні підйому вантажу (фіг.4). В цей час машиніст крана піднімає крюк з сергою 12, стаканом 11 і штоком 6, який своїм кільцевим буртом 14 спирається на дно 15 стакана 11. Вантаж піднімається. При цьому захвати 10 зісковзують з нижньої зовнішньої конічної поверхні Γ рухомого конуса 8 і останній під силою своєї ваги опускається в початкове положення. Під час підйому вантажу внутрішні кінці 5 стяжок 4 піднімаються ще вище, завдяки чому зовнішні кінці стягувань 4 ще більш і остаточно стягують внизу захватні лапи 2 під стопкою коліс. Щоки 3 повністю відкинуті назовні. При установці перенесеної стопки коліс на інше місце вищезгадані операції проводять в зворотному порядку. Таким чином, даний пристрій працює в напівавтоматичному режимі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Вантажозахватний пристрій, який містить механізм захоплення вантажів, укладених в стопу, що містить орган захоплення з приводом і фіксатором положення підготовки до захоплення, і механізм підйому, який відрізняється тим, що орган захоплення виконаний у вигляді шарнірно змонтованих на підвісній траверсі L-подібних захватних лап, обладнаних знизу поворотними у вертикальній площині відкидними щоками, привід органу захоплення виконаний у вигляді шарнірно сполучених зовні із захватними лапами стяжок, внутрішні кінці яких шарнірно зв'язані з вертикально рухомим штоком, що проходить крізь нерухому гільзу траверси, механізму підйому, а фіксатор положення підготовки до захоплення виконаний у вигляді нижнього рухомого і верхнього нерухомого конусів, що охоплюють гільзу, встановлених з можливістю взаємного контакту своїми конічними поверхнями і фіксації крюкоподібними захватами, змонтованими на стакані, що рухомо охоплює шток, шарнірно сполученому з сергою механізму підйому, що навішується на крюк вантажопідйомного крана. 2. Пристрій за п. 1, який відрізняється тим, що до нижнього кінця штока шарнірно прикріплений центруючий стрижень. 3. Пристрій за п. 1, який відрізняється тим, що у фіксаторі положення підготовки до захоплення рухомий, щодо гільзи траверси, конус встановлений з можливістю вертикального переміщення 2 UA 76123 U по гільзі, а нерухомий конус жорстко закріплений на верхній частині гільзи траверси, причому рухомий конус має верхню і нижню зовнішні конічні поверхні, а нерухомий конус має верхню зовнішню конічну поверхню і нижню внутрішню конічну поверхню, призначену для контакту з верхньою зовнішньою поверхнею рухомого конуса. 3 UA 76123 U 4 UA 76123 U 5 UA 76123 U 6 UA 76123 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
