Вантажозахватний пристрій для круглих лісоматеріалів

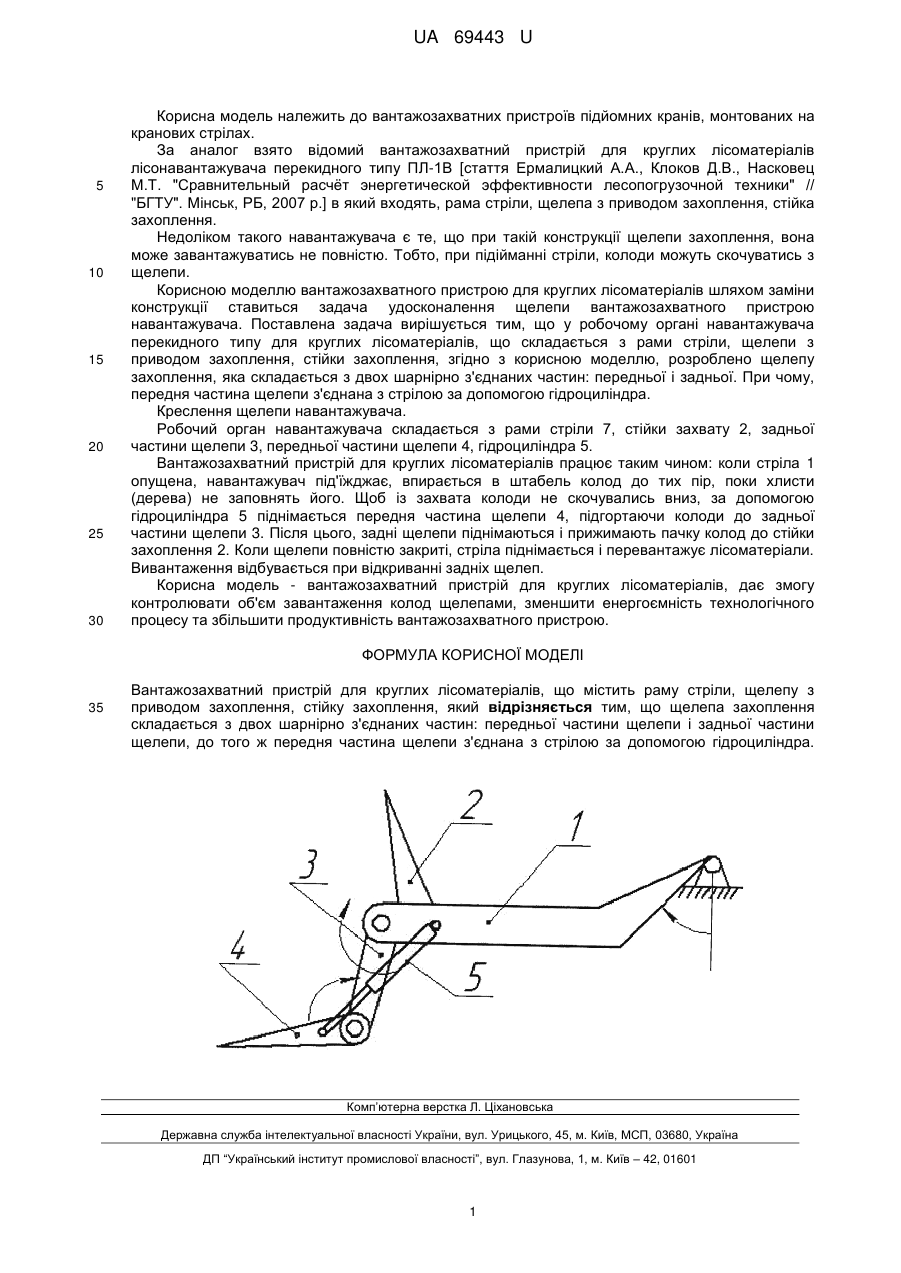

Реферат: UA 69443 U UA 69443 U 5 10 15 20 25 30 Корисна модель належить до вантажозахватних пристроїв підйомних кранів, монтованих на кранових стрілах. За аналог взято відомий вантажозахватний пристрій для круглих лісоматеріалів лісонавантажувача перекидного типу ПЛ-1В [стаття Ермалицкий А.А., Клоков Д.В., Насковец М.Т. "Сравнительный расчѐт энергетической эффективности лесопогрузочной техники" // "БГТУ". Мінськ, РБ, 2007 р.] в який входять, рама стріли, щелепа з приводом захоплення, стійка захоплення. Недоліком такого навантажувача є те, що при такій конструкції щелепи захоплення, вона може завантажуватись не повністю. Тобто, при підійманні стріли, колоди можуть скочуватись з щелепи. Корисною моделлю вантажозахватного пристрою для круглих лісоматеріалів шляхом заміни конструкції ставиться задача удосконалення щелепи вантажозахватного пристрою навантажувача. Поставлена задача вирішується тим, що у робочому органі навантажувача перекидного типу для круглих лісоматеріалів, що складається з рами стріли, щелепи з приводом захоплення, стійки захоплення, згідно з корисною моделлю, розроблено щелепу захоплення, яка складається з двох шарнірно з'єднаних частин: передньої і задньої. При чому, передня частина щелепи з'єднана з стрілою за допомогою гідроциліндра. Креслення щелепи навантажувача. Робочий орган навантажувача складається з рами стріли 7, стійки захвату 2, задньої частини щелепи 3, передньої частини щелепи 4, гідроциліндра 5. Вантажозахватний пристрій для круглих лісоматеріалів працює таким чином: коли стріла 1 опущена, навантажувач під'їжджає, впирається в штабель колод до тих пір, поки хлисти (дерева) не заповнять його. Щоб із захвата колоди не скочувались вниз, за допомогою гідроциліндра 5 піднімається передня частина щелепи 4, підгортаючи колоди до задньої частини щелепи 3. Після цього, задні щелепи піднімаються і прижимають пачку колод до стійки захоплення 2. Коли щелепи повністю закриті, стріла піднімається і перевантажує лісоматеріали. Вивантаження відбувається при відкриванні задніх щелеп. Корисна модель - вантажозахватний пристрій для круглих лісоматеріалів, дає змогу контролювати об'єм завантаження колод щелепами, зменшити енергоємність технологічного процесу та збільшити продуктивність вантажозахватного пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Вантажозахватний пристрій для круглих лісоматеріалів, що містить раму стріли, щелепу з приводом захоплення, стійку захоплення, який відрізняється тим, що щелепа захоплення складається з двох шарнірно з'єднаних частин: передньої частини щелепи і задньої частини щелепи, до того ж передня частина щелепи з'єднана з стрілою за допомогою гідроциліндра. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
